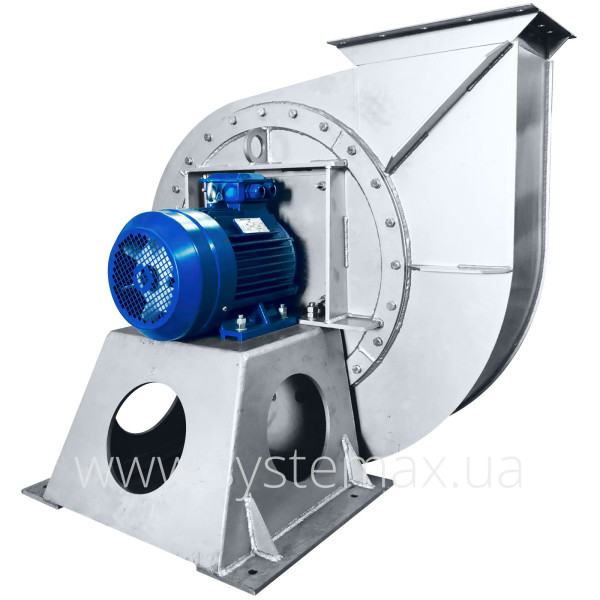

Вентиляторы дутьевые напорные ВДН
Сделано в Украине

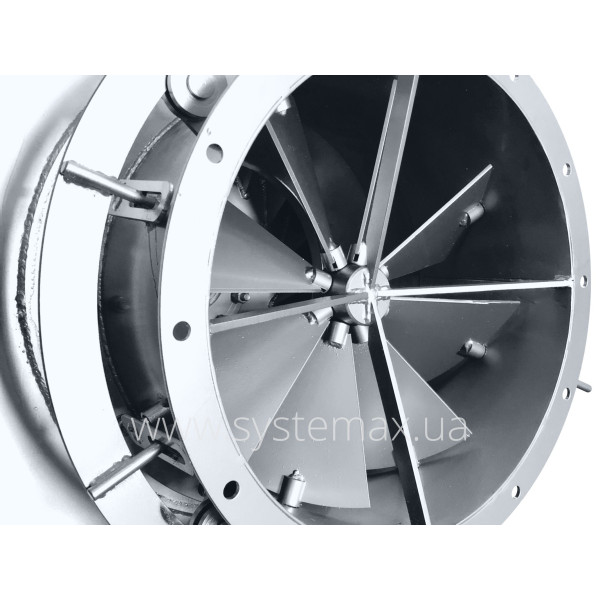

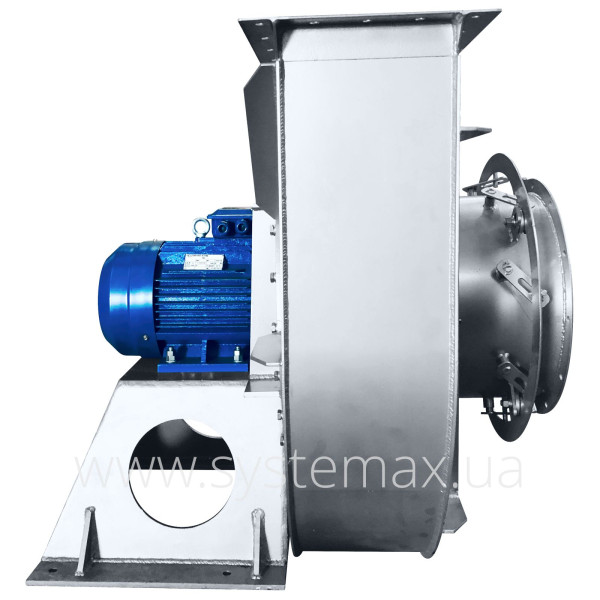

ОБЩИЕ СВЕДЕНИЯ
- Одностороннего всасывания
- Корпус спиральный поворотный
- Назад загнутые лопатки
- Количество лопаток 16 шт.
- Направление вращения - правое или левое
ВАРИАНТЫ ИСПОЛНЕНИЯ ВЕНТИЛЯТОРА
- Из углеродистой стали
- Из нержавеющей стали
| Номер вентилятора | Электродвигатель | Мощность | Частота | Производительность | Давление | Вес | Цена, с НДС |
| ВДН-6,3 Перейти » 34 749 грн | АИР112М4 | 5,5 кВт | 1500 об/мин | 4200 м³/час | 1300 Па | 297 кг |
40 116 грнЗаказать
|
| АИР132S4 | 7,5 кВт | 1500 об/мин | 4500 м³/час | 1500 Па | 304 кг |
41 483 грнЗаказать
|
|
| АИР180S2 | 22 кВт | 3000 об/мин | 8700 м³/час | 5400 Па | 422 кг |
51 699 грнЗаказать
|
|
| ВДН-6,3 (сх. 3) Перейти » 73 710 грн | АИР112М4 | 5,5 кВт | 1500 об/мин | 4200 м³/час | 1300 Па | 360 кг |
79 077 грнЗаказать
|
| АИР132S4 | 7,5 кВт | 1500 об/мин | 4500 м³/час | 1500 Па | 367 кг |
80 444 грнЗаказать
|
|
| ВДН-8 Перейти » 39 488 грн | АИР132S4 | 7,5 кВт | 1500 об/мин | 8600 м³/час | 2100 Па | 2100 кг |
46 222 грнЗаказать
|
| АИР132М4 | 11 кВт | 1500 об/мин | 10000 м³/час | 2250 Па | 2250 кг |
47 211 грнЗаказать
|
|
| АИР160S4 | 15 кВт | 1500 об/мин | 13000 м³/час | 2400 Па | 2400 кг |
50 540 грнЗаказать
|
|
| ВДН-8 (сх. 3) Перейти » 87 399 грн | АИР132S4 | 7,5 кВт | 1500 об/мин | 8600 м³/час | 2100 Па | 626 кг |
94 133 грнЗаказать
|
| АИР132М4 | 11 кВт | 1500 об/мин | 10000 м³/час | 2250 Па | 634 кг |
95 122 грнЗаказать
|
|
| АИР160S4 | 15 кВт | 1500 об/мин | 13000 м³/час | 2400 Па | 699 кг |
98 451 грнЗаказать
|
|
| ВДН-9 Перейти » 42 647 грн | АИР160S6 | 11 кВт | 1000 об/мин | 8200 м³/час | 1200 Па | 538 кг |
54 024 грнЗаказать
|
| АИР160М6 | 15 кВт | 1000 об/мин | 9400 м³/час | 1250 Па | 568 кг |
55 212 грнЗаказать
|
|
| АИР160S4 | 15 кВт | 1500 об/мин | 12500 м³/час | 2700 Па | 538 кг |
53 699 грнЗаказать
|
|
| АИР160М4 | 18,5 кВт | 1500 об/мин | 14000 м³/час | 2800 Па | 555 кг |
55 207 грнЗаказать
|
|
| АИР180S4 | 22 кВт | 1500 об/мин | 17000 м³/час | 2900 Па | 573 кг |
58 170 грнЗаказать
|
|
| ВДН-9 (сх. 3) Перейти » 90 558 грн | АИР160S6 | 11 кВт | 1000 об/мин | 8200 м³/час | 1200 Па | 743 кг |
101 935 грнЗаказать
|
| АИР160М6 | 15 кВт | 1000 об/мин | 9400 м³/час | 1250 Па | 773 кг |
103 123 грнЗаказать
|
|
| АИР160S4 | 15 кВт | 1500 об/мин | 12500 м³/час | 2700 Па | 743 кг |
101 610 грнЗаказать
|
|
| АИР160М4 | 18,5 кВт | 1500 об/мин | 14000 м³/час | 2800 Па | 760 кг |
103 118 грнЗаказать
|
|
| АИР180S4 | 22 кВт | 1500 об/мин | 17000 м³/час | 2900 Па | 778 кг |
106 081 грнЗаказать
|
|
| ВДН-10 Перейти » 50 544 грн | АИР160S6 | 11 кВт | 1000 об/мин | 11400 м³/час | 1500 Па | 620 кг |
61 921 грнЗаказать
|
| АИР160М6 | 15 кВт | 1000 об/мин | 13000 м³/час | 1550 Па | 650 кг |
63 109 грнЗаказать
|
|
| АИР180М6 | 18,5 кВт | 1000 об/мин | 15100 м³/час | 1600 Па | 655 кг |
66 367 грнЗаказать
|
|
| АИР180М4 | 30 кВт | 1500 об/мин | 20000 м³/час | 3400 Па | 685 кг |
67 619 грнЗаказать
|
|
| ВДН-10 (сх. 3) Перейти » 92 664 грн | АИР160S6 | 11 кВт | 1000 об/мин | 11400 м³/час | 1500 Па | 825 кг |
104 041 грнЗаказать
|
| АИР160М6 | 15 кВт | 1000 об/мин | 13000 м³/час | 1550 Па | 855 кг |
105 229 грнЗаказать
|
|
| АИР180М6 | 18,5 кВт | 1000 об/мин | 15100 м³/час | 1600 Па | 860 кг |
108 487 грнЗаказать
|
|
| АИР180М4 | 30 кВт | 1500 об/мин | 20000 м³/час | 3400 Па | 890 кг |
109 739 грнЗаказать
|
|
| ВДН-11,2 Перейти » 68 972 грн | АИР160М6 | 15 кВт | 1000 об/мин | 16000 м³/час | 1900 Па | 850 кг |
81 537 грнЗаказать
|
| АИР180М6 | 18,5 кВт | 1000 об/мин | 18700 м³/час | 2000 Па | 855 кг |
84 795 грнЗаказать
|
|
| АИР200М6 | 22 кВт | 1000 об/мин | 20150 м³/час | 2120 Па | 890 кг |
89 047 грнЗаказать
|
|
| АИР200L4 | 45 кВт | 1500 об/мин | 25000 м³/час | 4300 Па | 955 кг |
94 684 грнЗаказать
|
|
| АИР225М4 | 55 кВт | 1500 об/мин | 29000 м³/час | 4500 Па | 1020 кг |
99 804 грнЗаказать
|
|
| ВДН-11,2 (сх. 3) Перейти » 128 466 грн | АИР160М6 | 15 кВт | 1000 об/мин | 16000 м³/час | 1900 Па | 1105 кг |
141 031 грнЗаказать
|
| АИР180М6 | 18,5 кВт | 1000 об/мин | 18700 м³/час | 2000 Па | 1110 кг |
144 289 грнЗаказать
|
|
| АИР200М6 | 22 кВт | 1000 об/мин | 20150 м³/час | 2120 Па | 1145 кг |
148 541 грнЗаказать
|
|
| АИР200L4 | 45 кВт | 1500 об/мин | 25000 м³/час | 4300 Па | 1210 кг |
154 178 грнЗаказать
|
|
| АИР225М4 | 55 кВт | 1500 об/мин | 29000 м³/час | 4500 Па | 1275 кг |
159 298 грнЗаказать
|
|
| ВДН-12,5 Перейти » 73 710 грн | АИР200L6 | 30 кВт | 1000 об/мин | 22500 м³/час | 2300 Па | 1095 кг |
96 914 грнЗаказать
|
| АИР225М6 | 37 кВт | 1000 об/мин | 25000 м³/час | 2450 Па | 1230 кг |
101 957 грнЗаказать
|
|
| АИР225М4 | 55 кВт | 1500 об/мин | 31000 м³/час | 5200 Па | 1195 кг |
104 542 грнЗаказать
|
|
| АИР250S4 | 75 кВт | 1500 об/мин | 34000 м³/час | 5300 Па | 1320 кг |
111 983 грнЗаказать
|
|
| АИР250М4 | 90 кВт | 1500 об/мин | 42000 м³/час | 5500 Па | 1365 кг |
115 100 грнЗаказать
|
|
| ВДН-12,5 (сх. 3) Перейти » 142 155 грн | АИР200L6 | 30 кВт | 1000 об/мин | 22500 м³/час | 2300 Па | 1355 кг |
165 359 грнЗаказать
|
| АИР225М6 | 37 кВт | 1000 об/мин | 25000 м³/час | 2450 Па | 1490 кг |
170 402 грнЗаказать
|
|
| АИР225М4 | 55 кВт | 1500 об/мин | 31000 м³/час | 5200 Па | 1455 кг |
172 987 грнЗаказать
|
|
| АИР250S4 | 75 кВт | 1500 об/мин | 34000 м³/час | 5300 Па | 1580 кг |
180 428 грнЗаказать
|
|
| АИР250М4 | 90 кВт | 1500 об/мин | 42000 м³/час | 5500 Па | 1625 кг |
183 545 грнЗаказать
|
|
| ВДН-13 Перейти » 74 763 грн | АИР200L6 | 30 кВт | 1000 об/мин | 25500 м³/час | 2500 Па | 1155 кг |
97 967 грнЗаказать
|
| АИР225М6 | 37 кВт | 1000 об/мин | 27000 м³/час | 2600 Па | 1290 кг |
103 010 грнЗаказать
|
|
| АИР250М4 | 90 кВт | 1500 об/мин | 46000 м³/час | 5800 Па | 1425 кг |
116 153 грнЗаказать
|
|
| АИР280S4 | 110 кВт | 1500 об/мин | 50000 м³/час | 5900 Па | 1580 кг |
130 905 грнЗаказать
|
|
| АИР280М4 | 132 кВт | 1500 об/мин | 55000 м³/час | 6000 Па | 1630 кг |
141 983 грнЗаказать
|
|
| ВДН-13 (сх. 3) Перейти » 146 367 грн | АИР200L6 | 30 кВт | 1000 об/мин | 25500 м³/час | 2500 Па | 1425 кг |
169 571 грнЗаказать
|
| АИР225М6 | 37 кВт | 1000 об/мин | 27000 м³/час | 2600 Па | 1560 кг |
174 614 грнЗаказать
|
|
| АИР250М4 | 90 кВт | 1500 об/мин | 46000 м³/час | 5800 Па | 1695 кг |
187 757 грнЗаказать
|
|
| АИР280S4 | 110 кВт | 1500 об/мин | 50000 м³/час | 5900 Па | 1850 кг |
202 509 грнЗаказать
|
|
| АИР280М4 | 132 кВт | 1500 об/мин | 55000 м³/час | 6000 Па | 1900 кг |
213 587 грнЗаказать
|
|
| ВДН-15 (сх. 3) Перейти » 257 985 грн | АИР280S8 | 55 кВт | 750 об/мин | 40000 м³/час | 1700 Па | 2780 кг |
305 515 грнЗаказать
|
| АИР280S6 | 75 кВт | 1000 об/мин | 52000 м³/час | 3000 Па | 2780 кг |
306 129 грнЗаказать
|
|
| АИР355М4 | 250 кВт | 1500 об/мин | 77000 м³/час | 6800 Па | 3715 кг |
433 255 грнЗаказать
|
|
| ВДН-17 (сх. 3) Перейти » 347 490 грн | АИР280М8 | 75 кВт | 750 об/мин | 56000 м³/час | 2200 Па | 3250 кг |
420 860 грнЗаказать
|
| АИР355МА6 | 160 кВт | 1000 об/мин | 73000 м³/час | 3900 Па | 4050 кг |
516 340 грнЗаказать
|
|
| ВДН-19 (сх. 3) Перейти » 497 700 грн | АИР315S8 | 90 кВт | 750 об/мин | 78000 м³/час | 2750 Па | 5535 кг |
604 115 грнЗаказать
|
| АИР315М8 | 110 кВт | 750 об/мин | 86000 м³/час | 2830 Па | 5595 кг |
620 060 грнЗаказать
|
|
| АИР355МВ6 | 200 кВт | 1000 об/мин | 103000 м³/час | 4800 Па | 5975 кг |
676 180 грнЗаказать
|
|
| АИР355L6 | 250 кВт | 1000 об/мин | 120000 м³/час | 4900 Па | 6420 кг |
698 650 грнЗаказать
|
|
| ВДН-21 (сх. 3) Перейти » договорная | АИР355МВ8 | 160 кВт | 750 об/мин | 103000 м³/час | 3400 Па | 6315 кг |
договорнаяЗаказать
|
| АИР355L8 | 200 кВт | 750 об/мин | 115000 м³/час | 3500 Па | 6570 кг |
договорнаяЗаказать
|
|
| ВДН-22 (сх. 3) | договорнаяЗаказать
|
||||||
| ВДН-24 (сх. 3) | договорнаяЗаказать
|
||||||
| ВДН-26 (сх. 3) | договорнаяЗаказать
|
||||||
| ВДН-28 (сх. 3) | договорнаяЗаказать
|
||||||
| ВДН-31,5 (сх. 3) | договорнаяЗаказать
|
||||||
| ВДН-32 (сх. 3) | договорнаяЗаказать
|
Обзор дутьевых вентиляторов ВДН
Общие данные
- вентиляторы центробежные (радиальные) дутьевые напорные;
- материал - углеродистая сталь;
- покраска вентилятора - порошковая;
- количество лопаток рабочего колеса - 16 шт.;
- лопатки загнутые назад;
- правое или левое вращение;
- есть возможность поворота корпуса от 0 до 360° (шаг 15°);
- схема исполнения №1 (рабочее колесо на валу электродвигателя),
схема исполнения №3 (привод на рабочее колесо через промежуточный вал); - гарантия 2 года.
Применение ВДН
Центробежные дутьевые вентиляторы ВДН предназначены для подачи воздуха в топочную камеру больших котлоагрегатов. Используются в паре с дымососами ДН и обеспечивают стабильный процес горения с необходимым разрежением в топочной камере. Сфера применения - объекты энергетики и промышленности.
Основные требования к эксплуатации ВДН:
- расположение вентилятора в помещении, или на открытом воздухе, но с защищенным от атмосферных осадков электродвигателем;
- температура перемещаемой среды в пределах -30 ...+80°С;
- содержание пыли в воздухе не более 0,1 г/м³.
Направление вращения вентилятора ВДН и углы поворота корпуса улитки
Углы поворота дутьевого вентилятора правого вращения
Углы поворота дутьевого вентилятора левого вращения
Обозначения на схеме
ПР - правое вращение вентилятора: ВДН (правый)
ЛЕВ - левое вращение вентилятора: ВДН (левый)
0°...315° - угол поворота корпуса вентилятора
Как определить направление вращения
Направление корпуса вентилятора соответствует направлению вращения рабочего колеса и определяется СО СТОРОНЫ ЭЛЕКТРОДВИГАТЕЛЯ:
- вращение ПРАВОЕ - если спираль улитки направлена ЗА часовой стрелкой
- вращение ЛЕВОЕ - если спираль улитки направлена ПРОТИВ часовой стрелки
Углы поворота корпуса ВДН
Все напорные дутьевые вентиляторы ВДН имеют возможность изменения угла поворота улитки. Это существенно упрощает монтаж как самого дымососа, так и подводимого к нему дымопровода. Угол поворота может быть выставлен от 0° до 270° с кратностью 15°.
Перекручивать улитку дутьевого вентилятора покупатель может сам, но в таком случае оборудование снимается с заводской гарантии. Суть в том, что при манипуляциях с корпусом может быть нарушена балансировка рабочего колеса, что в последствии неминуемо приведет к скорому выходу вентилятора со строя. Поэтому, уже на стадии оформления заказа все технические нюансы оговариваются сразу и вентилятор на заводе изготавливается и собирается именно с тем углом поворота корпуса, какой пожелает заказчик.
×
