Характеристики пылевого вентилятора ВРП №3,15 (ВЦП 5-45 №3,15) исполнение №5

Основные характеристики

  • вентилятор пылевой центробежный (радиальный);
  • материал углеродистая сталь
    (под заказ - алюминий, нержавеющая сталь, разнородные металлы);
  • покраска вентилятора - порошковая;
  • возможность поворота улитки с шагом 45°;
  • вращение рабочего колеса левое или правое;
  • исполнение 5 (привод через клино-ременную передачу);
  • промежуточный вал на подшипниковых узлах SNR;
  • комплектация электродвигателями мощностью 2,2 ... 3 кВт;
  • диаметр рабочего колеса 315 мм;
  • количество лопаток рабочего колеса 8 шт.;
  • производительность 2500 ... 2680 м³/час;
  • рабочее давление 1200 ... 1260 Па;
  • температура рабочей среды до 80°С;
  • напряжение сети 380 В.

Применение и аналоги пылевого вентилятора ВРП 3,15

ВРП-3,15 исп. 5 на заводе СИСТЕМАКС изготавливается в соответствии с условиями ТУ У 29.2-41569120-01-2017. Применяется как вентилятор для стружки, опилок, шелухи, пыли для транспортировки в системы очистки/отделения мелко и крупнодисперсных составляющих пыле-газо-вохдушной смеси.

Наиболее распространенные модели среди производителей вентиляционного оборудования в Украине:

  • ВРП №3,15 исполнение 5   (ВРП 3,15 исполнение 5)
  • ВРП 100-45 №3,15 исполнение 5   (ВРП 100-45-3,15 исполнение 5)
  • ВЦП 5-45 №3,15 исполнение 5   (ВЦП 5-45-3,15 исполнение 5)


Преимущества наших пылевых вентиляторов

  • надежность конструкции
  • увеличенная производительность
  • низкие эксплуатационные затраты
  • высокое качество используемых материалов
  • высокая точность балансировки рабочего колеса
  • комплектация качественными электродвигателями
  • порошковая покраска узлов вентилятора
  • доступная цена
  • 2 года гарантия


Направление вращения вентилятора ВЦП 5-45-3,15 (сх. 5) и углы поворота корпуса улитки

Направление и угол поворота корпуса пылевого вентилятора ВЦП 5 45 3,15 схема 5 (ВРП 100 45 3,15 схема 5)

Обозначения на схеме

ПР - правое вращение вентилятора: ВЦП 5-45 №3,15 (правый)
ЛЕВ - левое вращение вентилятора: ВЦП 5-45 №3,15 (левый)
0°...315° - угол поворота корпуса вентилятора


Как определить направление вращения

Направление корпуса вентилятора соответствует направлению вращения рабочего колеса и определяется СО СТОРОНЫ ВСАСЫВАНИЯ ВОЗДУХА:

  • вращение ПРАВОЕ - если спираль улитки направлена ЗА часовой стрелкой
  • вращение ЛЕВОЕ - если спираль улитки направлена ПРОТИВ часовой стрелки


Углы поворота корпуса ВЦП 5-45 3,15 (схема №5)

Все центробежные вентиляторы ВЦП 5-45 3,15 имеют возможность изменения угла поворота улитки. Это существенно упрощает монтаж как самого вентилятора, так и подводимых к нему воздуховодов. Поворачиваться улитка может на 45°, 90°, 135°, 180°, 225°, 270° и 315°.



Технические параметры ВРП 3,15 (ВЦП 5-45 3,15) схема №5

Пылевой
вентилятор
Электродвигатель Параметры вентилятора в рабочей зоне Вес Габаритные размеры
Длина × Ширина × Высота
Марка Мощность Частота вращения Производительность Давление
кВт об/мин м³/ч Па кг мм
ВРП №3,15
Схема 5
АИР80В2 2,2 3 000 2 500 1 200 101 ...×...×...
АИР90L2 3 3 000 2 680 1 260 103


Конструктивные особенности ВРП 3,15 (ВЦП 5 45 3,15) исполнение 5

Узлы вентилятора ВРП №3,15 исполнение 5

  • Корпус вентилятора ВРП №3,15 (улитка)
    Корпус металлический, сварной, спиральной формы. Правого или левого вращения. Имеет круглый входной и квадратный выходной патрубки с присоединительными фланцами. Улитку можно переставлять (перекручивать) на раме, тем самым изменяя направление выхода воздуха из вентилятора согласно ГОСТ 5976. Количество углов поворота корпуса соответствуют количеству отверстий под присоединительные болты в задней съемной стенке корпуса.

  • Рабочее колесо вентилятора ВРП №3,15
    Рабочее колесо металлическое, сварное. Насаживается на промежуточный вал. Имеет 8 прямых лопаток. Статически и динамически сбалансированное.

  • Электродвигатель АИР для улитки ВРП №3,15
    Электродвигатель устанавливается на станине (двигатель на лапах). Для комплектации ВЦП 5-45-3,15 подходят двигатели мощностью 2,2 и 3 кВт с частотой вращения 3000 об/мин. Общепромышленные асинхронные электродвигатели с короткозамкнутым ротором серии АИР входят в базовую комплектацию пылевого вентилятора. Но в зависимости от условий эксплуатации может быть установлен электромотор другой серии.

  • Клино-ременная передача
    Состоит из клиновых ремней и шкивов.

  • Подшипниковый узел c промежуточным валом
    Установлены долговечные французкие подшипниковые узлы SNR. Они используются вместо давно устаревших и непрактичных маслянных ванн.

  • Станина вентилятора (рама)
    Станина металлическая, сварная. К ней крепятся все основные узлы центробежного вентилятора. Для крепления к монтажной поверхности в раме предусмотрены отверстия. При необходимости вентилятор можно ставить на виброизоляторы.


ВЫ МОЖЕТЕ ОТДЕЛЬНО ЗАКАЗАТЬ КАЖДЫЙ ИЗ УЗЛОВ ВЕНТИЛЯТОРА ВРП-3,15
СВЯЖИТЕСЬ С МЕНЕДЖЕРОМ



Материал корпуса и рабочего колеса

  • Углеродистая сталь
    Стандартное исполнение. Используется в большинстве случаев. Самое распространенное.

  • Нержавеющая сталь
    Коррозионностойкое исполнение. Используется в случаях, когда пылевой вентилятор работает в условиях с повышенной агрессивностью рабочей среды.

  • Разнородные металлы
    Взрывозащищенное исполнение. Используется на объектах с высокими требованиями по взрывобезопасности и где очень высокая вероятность воспламенения перемещаемой пыле-газо-воздушной смеси.

  • Алюминиевые сплавы
    Взрывозащищенное исполнение. Все аналогично предыдущему пункту. Основное отличие исполнения из алюминиевых сплавов от разнородных металлов - это 100% гарантия взрывозащищенности и свободное прохождение по всем государственным нормам, стандартам и требованиям по взрывобезопасности. Но есть и болезненный для многих "подводный камень" - ЦЕНА. Пылевой вентилятор из алюминия гораздо дороже от вентилятора из разнородных металлов - ориентировочно в 3-4 раза.



Конструктивное исполнение вентилятора ВЦП 5-45 3,15

Пылевой вентилятор ВРП 3,15 выполненный по схеме №5 конструктивно устроен так, что передача крутящего момента от электродвигателя на рабочее колесо вентилятора осуществляется через клино-ременную передачу, которая состоит из набора клиновых ремней, шкивов и промежуточного вала установленного на подшипниковых узлах SNR.

Что дает 5-я схема:

  • подбирая размеры шкивов можно корректировать передаточное число, и как следствие - частоту вражения рабочего колеса и производительность вентилятора;
  • клиновые ремни способствуют "сглаженному" и безопасному пуску/остановке вентилятора и электродвигателя, что особенно актуально в случае внезапного выхода из строя одного из них.



Рабочее колесо (крыльчатка) вентилятора ВЦП 5-45 №3,15

Фото рабочего колеса пылевого вентилятора ВРП (ВЦП 5-45), крыльчатка

Особенности

В базовом исполнении рабочее колесо изготавливается из углеродистой стали и покрывается полимерно-порошковой краской. Конструкцию составляют:

  • прямые лопатки, 8 шт.;
  • ступица;
  • усиливающий задний диск.


Диаметр рабочего колеса 315 мм (D=1,0×Dн). Бывают модификации с большим и меньшим диаметром на 5% и 10%, но изготавливаются только под заказ.

Изготовленное колесо всегда проходит статическую балансировку. Динамическая балансировка проводится на полностью собранном вентиляторе.

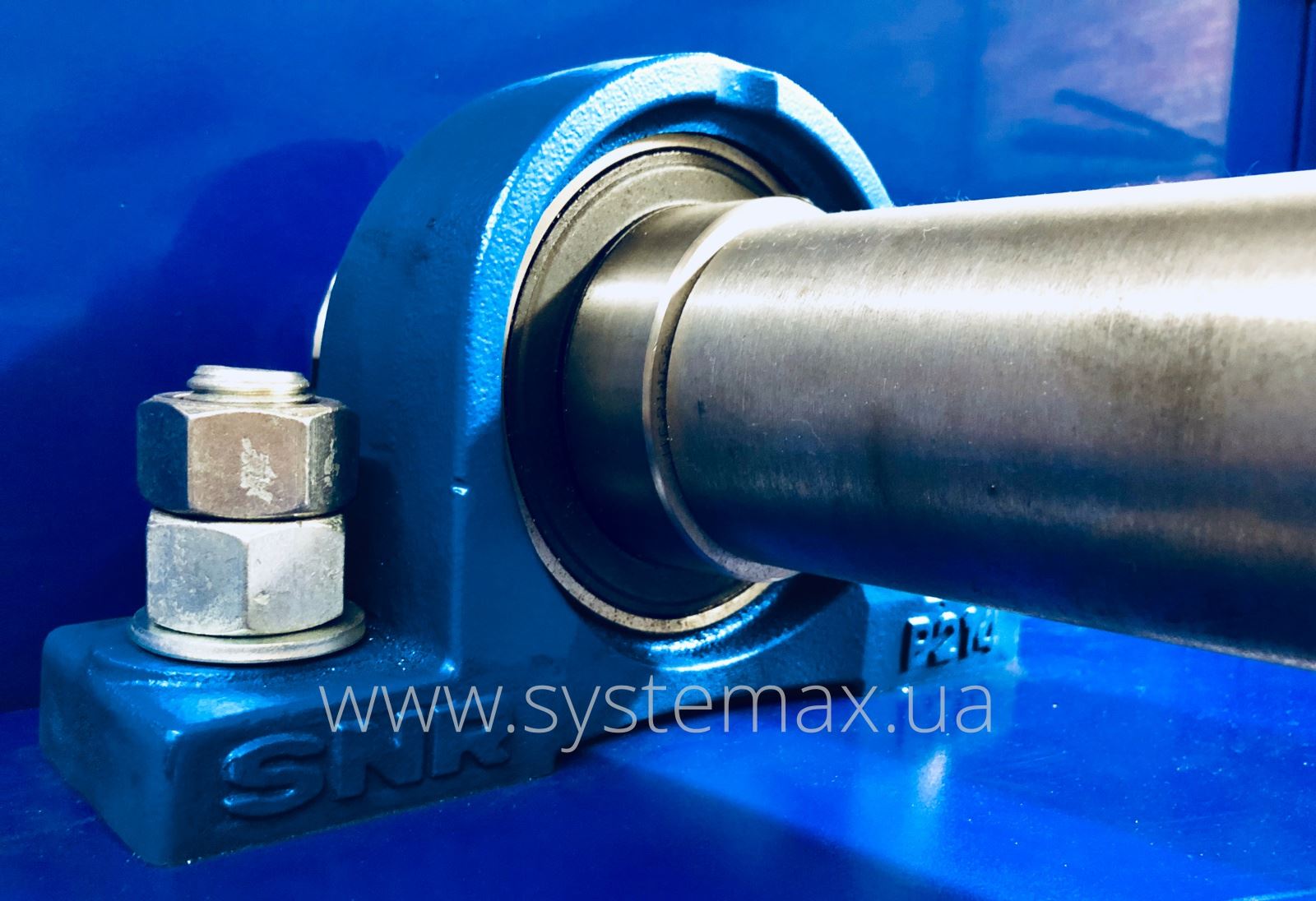

Подшипниковый узел SNR

Промежуточный вал вентилятора ВРП-3,15 схема 5 на подшипниковых узлах SNR

Преимущества подшипниковых узлов SNR (SNR Roulements, Annecy, France)

  • Надежность:
    Качество изготовления подшипника SNR позволяет установить гарантийный срок службы 12 лет с момента ввода в эксплуатацию, с возможностью продления до 18 лет.

  • Защищенность:
    Клас защиты подшипника SNR - IP68. Герметичность такой конструкции обеспечивает защиту и надежное смазывание даже в условиях повышенной влажности и загрязнённости.

  • Оптимальный температурный режим:
    Подшипниковый узел SNR для промышленного вентилятора допускает эксплуатацию в диапазоне граничных температур -40°С...+80°С, а подшипниковый узел SNR для дымососа - в диапазоне температур -50°С...+180°С.


Дополнительные опции

В подшипниковый узел SNR при необходимости можно установить:

  • датчик (PMS P-ABL) автоматического считывания уровня смазки и температурного нагрева смазки;
  • одноточечный лубрикатор (READY BOOSTER), который будет автоматически добавлять смазочный материал в герметичный подшипник при достижении критического уровня, без внешнего вмешательства оператора.



На рынке Украины можно купить вентиляторы с китайскими подшипниковыми узлами, что называется «подешевше». Но как следствие, из-за некачественных подшипников появляется несоосность валов и розбалансировка рабочего колеса. Такая «экономия» тянет за собой большие эксплуатационные затраты на ремонт и транспортировку вентилятора, и главное, простой вашего производства. В этом отношении французкие подшипниковые узлы SNR являются эталоном качества и дополнительной гарантией бесперебойной работы вашего вентилятора.



Габаритные и присоединительные размеры пылевого вентилятора ВРП-3,15 (ВЦП 5-45-3,15) схема №5

Чертеж схемы исполнения №5

В процессе подготовки...



График (диаграмма) аэродинамики ВЦП 5-45 №3,15

Аэродинамическая характеристика вентилятора ВРП 3,15 (ВЦП 5-45 №3,15) - диаграмма, график

Условные обозначения

Q - производительность по воздуху, 10³ м³/ч;
Pv - полное давление, Па;
η - коэффициент полезного действия (КПД);
N - потребляемая мощность двигателя, кВт;
n - частота вращения рабочего колеса, об/мин;
U - окружная скорость рабочого колеса, м/с;


Где купить пылевой вентилятор ВРП №3,15 схема 5

Центробежные пылевые вентиляционные агрегаты ВРП 3,15 (ВЦП 5-45 3,15) по схеме 5 производятся в Украине на заводе ПК СИСТЕМАКС. Качество изготовления вентиляторов на очень высоком уровне: идеально отбалансированные рабочие колеса, минимальные зазоры между входящим патрубком и рабочим колесом, улучшенные показатели продуктивности и КПД, порошковая покраска. Каждый вентилятор проходит обязательную проверку в отделе контроля качества и полностью соответствует стандартам ГОСТ. Гарантия на такой вентилятор составляет 2 года.

Изготовление и продажа вентиляционного оборудования производства ПК СИСТЕМАКС осуществляется как для предприятий внутреннего рынка Украины, так и на экспорт в страны Европы, СНГ, Ближнего востока и Африки. Купить ВРП-3,15 схема 5 в Украине в розницу и оптом можно напрямую с завода-производителя (без посредников). Паспорт на продукцию, а также вся сопутствующая техническая, юридическая и бухгалтерская документация предоставляется в обязательном порядке.

Промышленные пылевые вентиляторы ВРП-3,15 исполнение №5 всегда поддерживаются в достаточном количестве на складах компании СИСТЕМАКС. Поэтому, если у Вас возникла необходимость в приобретении данного вида оборудования - купить ВРП 3,15 (ВЦП 5-45-3,15) вентилятор радиальный пылевой проблем не составит. Для этого звоните по тел. +38 (044) 334-44-27, или оформляйте он-лайн заказ на нашем сайте www.systemax.ua, или пишите на электронную почту office@systemax.ua. Заказ будет принят и обработан сразу же. А если понадобится консультация - без проблем поможем!

Компания-производитель ПК СИСТЕМАКС предлагает самые выгодные условия по цене, срокам поставки и условиям оплаты на все вентиляторы. Для постоянных заказчиков всегда действуют накопительные скидки.
