СЦН-40 циклон для пневмотранспорта
| Наименование модели | Производительность | Диаметр | Высота | Полная масса | Цена, с НДС |
| СЦН-40-300 Перейти » 8 474 грн | 330 ... 480 м³/ч | 300 мм | 1 210 мм | 33 кг | 8 474 грнКупить
|
| СЦН-40-400 Перейти » 10 272 грн | 590 ... 860 м³/ч | 400 мм | 1 580 мм | 40 кг | 10 272 грнКупить
|
| СЦН-40-500 Перейти » 11 813 грн | 920 ... 1 340 м³/ч | 500 мм | 1 940 мм | 46 кг | 11 813 грнКупить
|
| СЦН-40-600 Перейти » 11 039 грн | 1 320 ... 1 930 м³/ч | 600 мм | 2 293 мм | 57 кг | 11 039 грнКупить
|
| СЦН-40-700 Перейти » 13 363 грн | 1 800 ... 2 630 м³/ч | 700 мм | 2 642 мм | 69 кг | 13 363 грнКупить
|
| СЦН-40-800 Перейти » 16 462 грн | 2 350 ... 3 435 м³/ч | 800 мм | 3 014 мм | 85 кг | 16 462 грнКупить
|
| СЦН-40-900 Перейти » 20 916 грн | 2 975 ... 4 350 м³/ч | 900 мм | 3 377 мм | 108 кг | 20 916 грнКупить
|
| СЦН-40-1000 Перейти » 26 920 грн | 3 670 ... 5 370 м³/ч | 1 000 мм | 3 762 мм | 139 кг | 26 920 грнКупить
|
| СЦН-40-1100 Перейти » 34 473 грн | 4 475 ... 6 500 м³/ч | 1 100 мм | 4 098 мм | 178 кг | 34 473 грнКупить
|
| СЦН-40-1200 Перейти » 40 671 грн | 5 290 ... 7 730 м³/ч | 1 200 мм | 4 468 мм | 210 кг | 40 671 грнКупить
|
| СЦН-40-300х4 Перейти » 38 734 грн | 1 630 ... 1 930 м³/ч | 300 мм | 1 210 мм | 200 кг | 38 734 грнКупить
|
| СЦН-40-400х4 Перейти » 69 721 грн | 2 890 ... 3 430 м³/ч | 400 мм | 1 580 мм | 360 кг | 69 721 грнКупить
|
| СЦН-40-500х4 Перейти » 110 392 грн | 4 520 ... 5 370 м³/ч | 500 мм | 1 940 мм | 570 кг | 110 392 грнКупить
|
| СЦН-40-600х4 Перейти » 193 670 грн | 6 500 ... 7 730 м³/ч | 600 мм | 2 293 мм | 1 000 кг | 193 670 грнКупить
|
| СЦН-40-700х4 Перейти » 267 265 грн | 8 950 ... 10 630 м³/ч | 700 мм | 2 642 мм | 1 380 кг | 267 265 грнКупить
|
| СЦН-40-800х4 Перейти » 364 100 грн | 11 570 ... 13 740 м³/ч | 800 мм | 3 014 мм | 1 880 кг | 364 100 грнКупить
|
| СЦН-40-900х4 Перейти » 455 125 грн | 14 650 ... 17 400 м³/ч | 900 мм | 3 377 мм | 2 350 кг | 455 125 грнКупить
|
| СЦН-40-1000х4 Перейти » 577 137 грн | 18 100 ... 21 480 м³/ч | 1 000 мм | 3 762 мм | 2 980 кг | 577 137 грнКупить
|
| СЦН-40-1100х4 Перейти » 945 110 грн | 21 900 ... 26 000 м³/ч | 1 100 мм | 4 098 мм | 4 880 кг | 945 110 грнКупить
|
| СЦН-40-1200х4 Перейти » 1 117 476 грн | 25 880 ... 30 730 м³/ч | 1 200 мм | 4 468 мм | 5 770 кг | 1 117 476 грнКупить
|
Обзор универсальных циклонов СЦН-40
Общие данные
- Назначение - улавливание мелкой и среднедисперсной пыли
- Материал стандартного исполнения - углеродистая сталь (алюминий, разнородные металлы, нержавеющая сталь - под заказ);
- Эффективность - 90 ... 98%
- Производительность - 330 ... 30 730 м³/час
- Внутренний диаметр - 300 ... 1 200 мм
- Угол наклона входного патрубка - 15°
- Рабочее давление - не более 1000 ... 2000
- Скорость в входном патрубке 16 ... 24 м/с
- Скорость потока в сечении корпуса циклона - 1,3 ... 1,9 м/с
- Рабочая температура - от -40 до +40°С
- Правое или левое вращение;
- Количество циклонов в группе - 1, 4
Применение циклонов
Главное назначение циклонов СЦН-40 - улавливать пыль, а так же шлифовальные, сахарные, строительные и металлические частицы в аспирационных установках. Преимущественно применяют данное оборудование на цехах из тяжелого машиностроения, на литейных производствах, пилорамах, предприятия по деревообработке.
Маркировка
СЦН - 40 - 300 × 4
где
С
Ц
Н
40
300
4
-
-
-
-
-
-
спиральный;
циклон;
конструкция НИИОгаза;
угол наклона входного;
внутренний диаметр циклона;
количество циклонов в группе;
Технические характеристики СЦН 40 и их основные параметры
| Циклон | Производительность | Диаметр | Высота | Масса |
|---|---|---|---|---|
| м³/ч | мм | мм | кг |

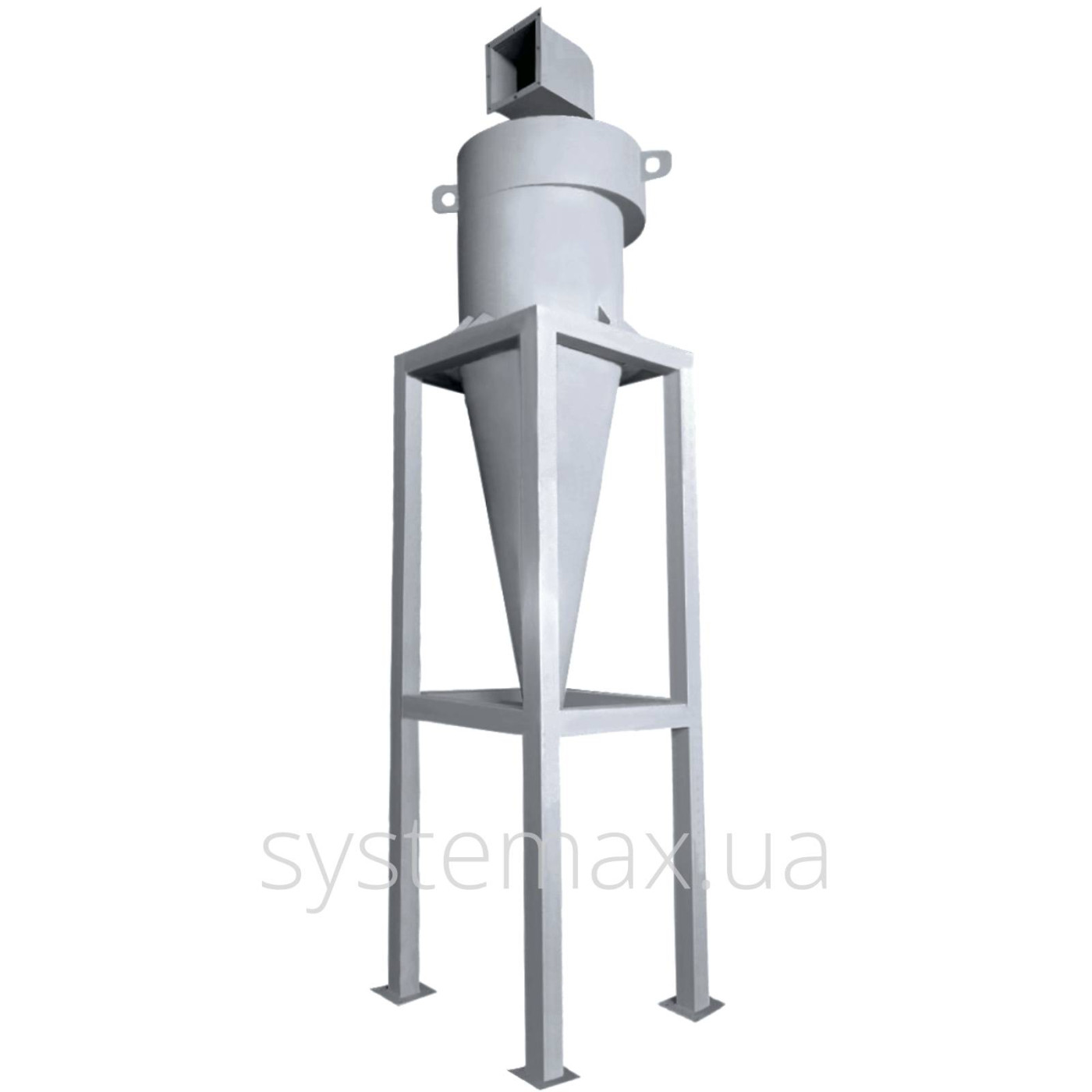

| СЦН-40 ОДИНОЧНЫЕ ЦИКЛОНЫ | ||||
| СЦН-40-300 | 330 ... 480 | 300 | 1 210 | 33 |
| СЦН-40-400 | 590 ... 860 | 400 | 1 580 | 40 |
| СЦН-40-500 | 920 ... 1 340 | 500 | 1 940 | 46 |
| СЦН-40-600 | 1 320 ... 1 930 | 600 | 2 293 | 57 |
| СЦН-40-700 | 1 800 ... 2 630 | 700 | 2 642 | 69 |
| СЦН-40-800 | 2 350 ... 3 435 | 800 | 3 014 | 85 |
| СЦН-40-900 | 2 975 ... 4 335 | 900 | 3 377 | 108 |
| СЦН-40-1000 | 3 670 ... 5 370 | 1 000 | 3 762 | 139 |
| СЦН-40-1100 | 4 475 ... 6 500 | 1 100 | 4 098 | 178 |
| СЦН-40-1200 | 5 290 ... 7 730 | 1 200 | 4 468 | 139 |

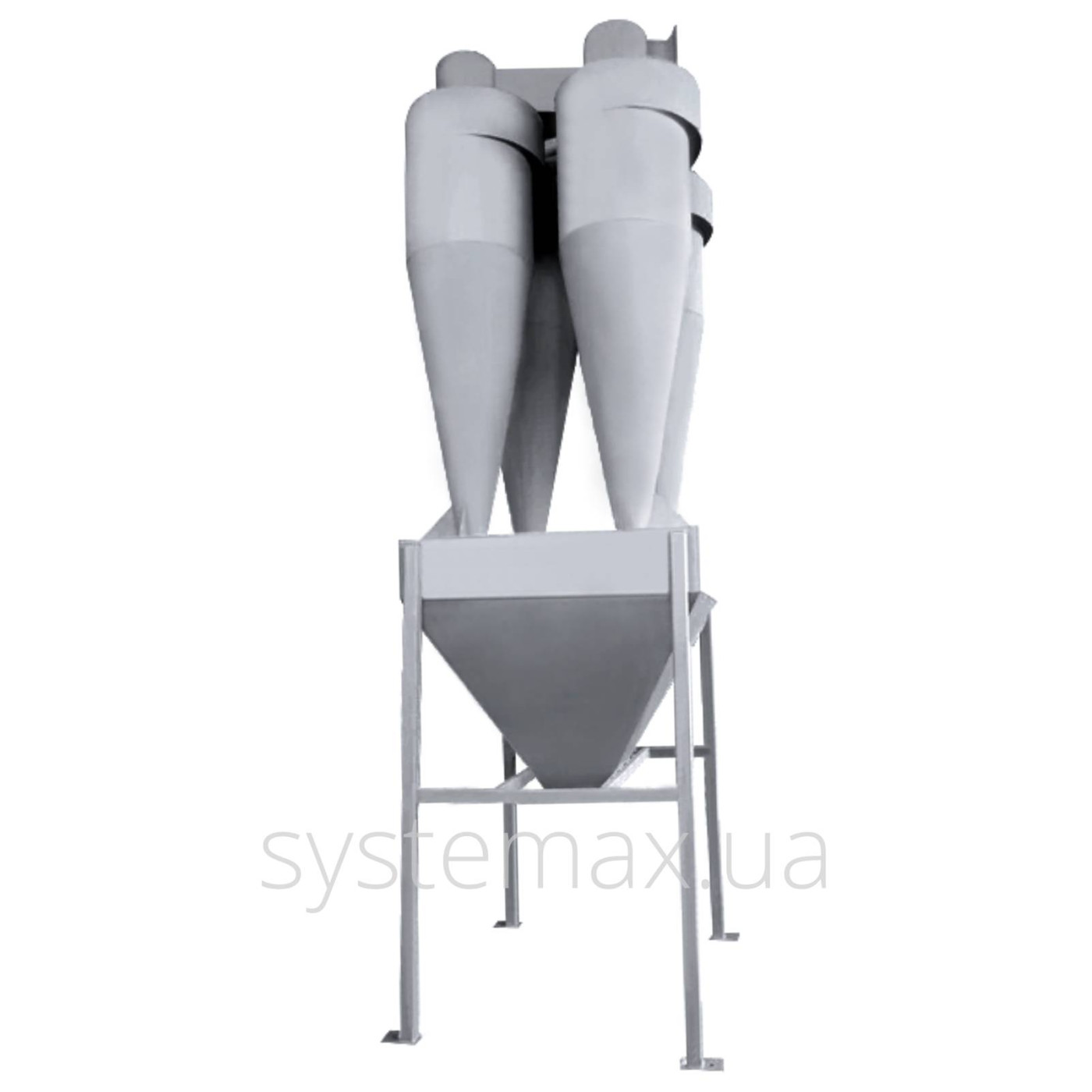

| СЦН-40х4 ГРУППОВЫЕ ЦИКЛОНЫ | ||||
| СЦН-40-300х4 | 1630 ... 1930 | 300 | 1 210 | 200 |
| СЦН-40-400х4 | 2 890 ... 3 430 | 400 | 1 580 | 360 |
| СЦН-40-500х4 | 4 520 ... 5 370 | 500 | 1 940 | 570 |
| СЦН-40-600х4 | 6 500 ... 7 730 | 600 | 2 293 | 1 000 |
| СЦН-40-700х4 | 8 950 ... 10 630 | 700 | 2 642 | 1 380 |
| СЦН-40-800х4 | 11 570 ... 13 740 | 800 | 3 014 | 1 880 |
| СЦН-40-900х4 | 14 650 ... 17 400 | 900 | 3 377 | 2 350 |
| СЦН-40-1000х4 | 18 100 ... 21 480 | 1000 | 3 762 | 2 980 |
| СЦН-40-1100х4 | 21 900 ... 26 000 | 1100 | 4 098 | 4 880 |
| СЦН-40-1200х4 | 25 880 ... 30 730 | 1200 | 4 468 | 5 770 |
Конструкция циклона СЦН 40
Схема конструктивного исполнения циклона СЦН 40
Перечень основных частей
1. Входной патрубок
Патрубок имеет сварное соединение с корпусом циклона и фланцевое соединение с трубопроводом подачи входящего воздуха или газа. Располагается с правой или с левой стороны цилиндрической части циклона.
Предназначен входной патрубок для подачи и раскручивания потока запыленной газо-воздушной смеси в корпус циклона.
2. Цилиндрическая часть корпуса
Материал - листовая углеродистая сталь, возможно производство из нержавеющей стали или другого материала. Все соединения - сварные.
Назначение - выполняет роль поверхности ударного контакта пылевых частиц и отделения их от газо-воздушной смеси.
3. Коническая часть корпуса
Снизу приварен фланец, а его соединение с конусом усилено лапами.
Исполняет функцию поддержания необходимого давления в циклоне и направление осыпающейся пыли в бункер.
4. Пирамидальный бункер
Предназначен для сбора пыли высыпающейся из циклона. Крепление циклона к бункеру - сварное или на болтах.
5. Выхлопная труба
Материал - листовая углеродистая сталь, возможно производство из нержавеющей стали или другого материала. Все соединения - сварные.
6. Улитка
Используется в случае необходимости дальнейшей транспортировки очищенного воздуха по воздуховоду. Преимущество использования улитки - перенаправление поднимающегося по выхлопной трубе закрученного воздуха в канал воздуховода с минимальным аэродинамическим сопротивлением.
7. Сборник
Используется для сбора очищенного группой циклонов воздуха и направления его в одну выхлопную трубу (при этом, чаще всего, дальнейшая транспортировка воздуха не требуется).
Циклон СЦН-40 купить в Киеве, доставка в Украине - цена / качество
Что такое циклон СЦН-40 марки ЦН и как правильно подобрать модель оборудования? Данный вопрос часто возникает у клиента. Групповые циклоны представляют собой батарейный механизм, применение которого характеризуется очисткой воздуха. Конструкция довольно не сложная, в состав входят определенные запчасти.
При выборе важно разбираться какая маркировка модели и в чем его расшифровка: Ц - один циклон, Н - конструкция НИИОгаз. Циклона СЦН-40 характеристики все приведенные на сайте компании - производительность циклона, его вес и давление, гидравлическое сопротивление и эффективность очистки, аэродинамическое сопротивление циклона и степень очистки. Чертеж циклона с детализацией изображен на сайте компании, где показаны размеры циклона и его габарит. Чертеж скачать и посмотреть можно на сайте компании.
Завод СИСТЕМАКС на заказ может изготовить циклон одиночный типа СЦН-40 по Вашим индивидуальным параметрам и изменить технические характеристики. Предварительно проводится расчет циклона и озвучивается его стоимость.
Группа циклонов проходит детальную проверку на соблюдение условий по ГОСТ. Каждый циклон получает сертификат соответствия. Производитель не публикует поддельные отзывы и выставляет только настоящие и профессиональные фото. Это устройство, качество которого в компании подтверждена годами.
Инструкция по эксплуатации циклона содержит описание о том, какая установка циклона и в чем его настройки к работе. Руководство и паспорт всегда прилагаются к каждому заказаному оборудованию. Также в них содержится характеристика - подключение к сети и принцип работы циклона.
Как купить циклон СЦН-40 Киев / Украина? Заказать оборудование на сайте компании или позвонить нашим менеджерам. Специалисты готовы всегда проконсультировать. Требуется замена? Вам быстро подберут аналог модели.
