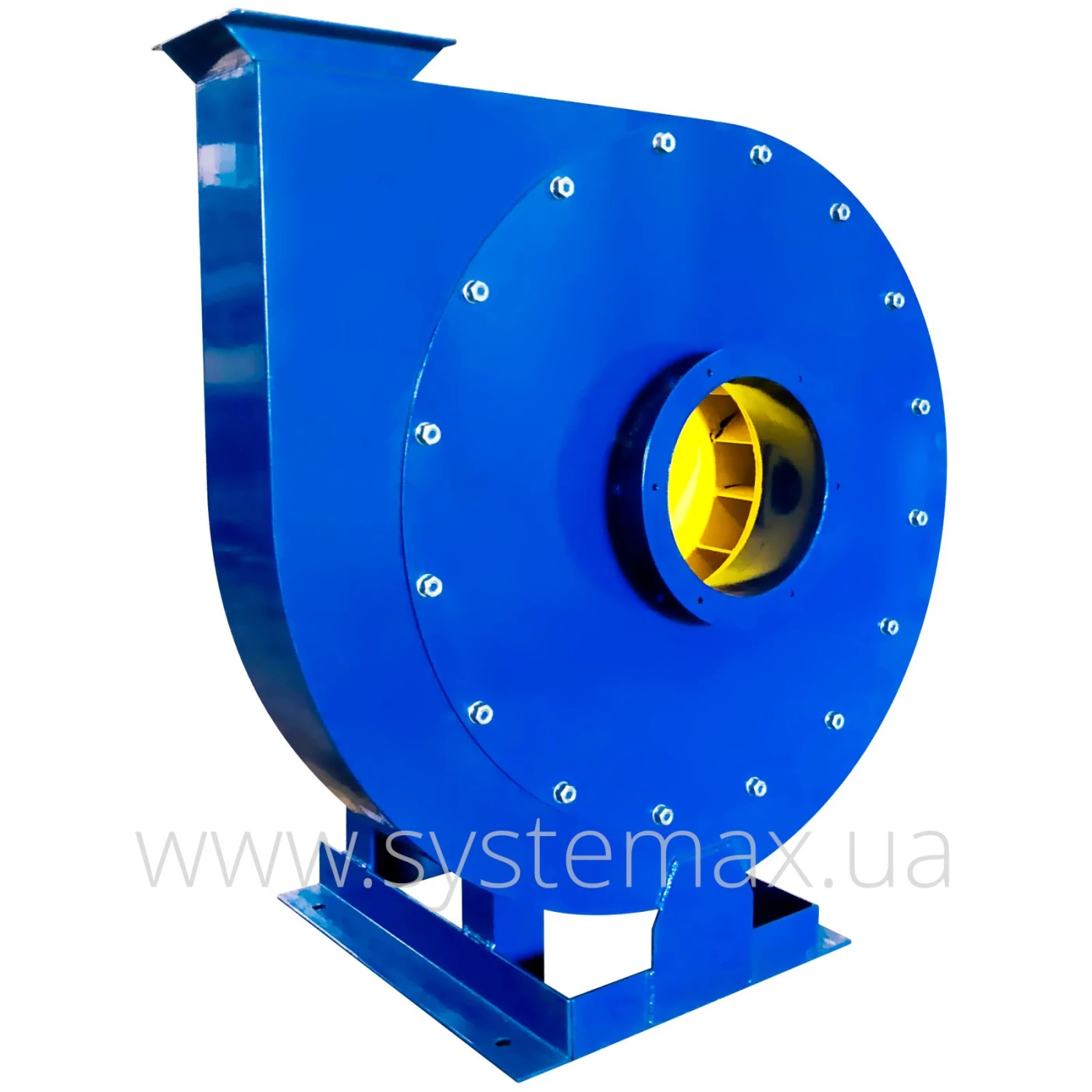

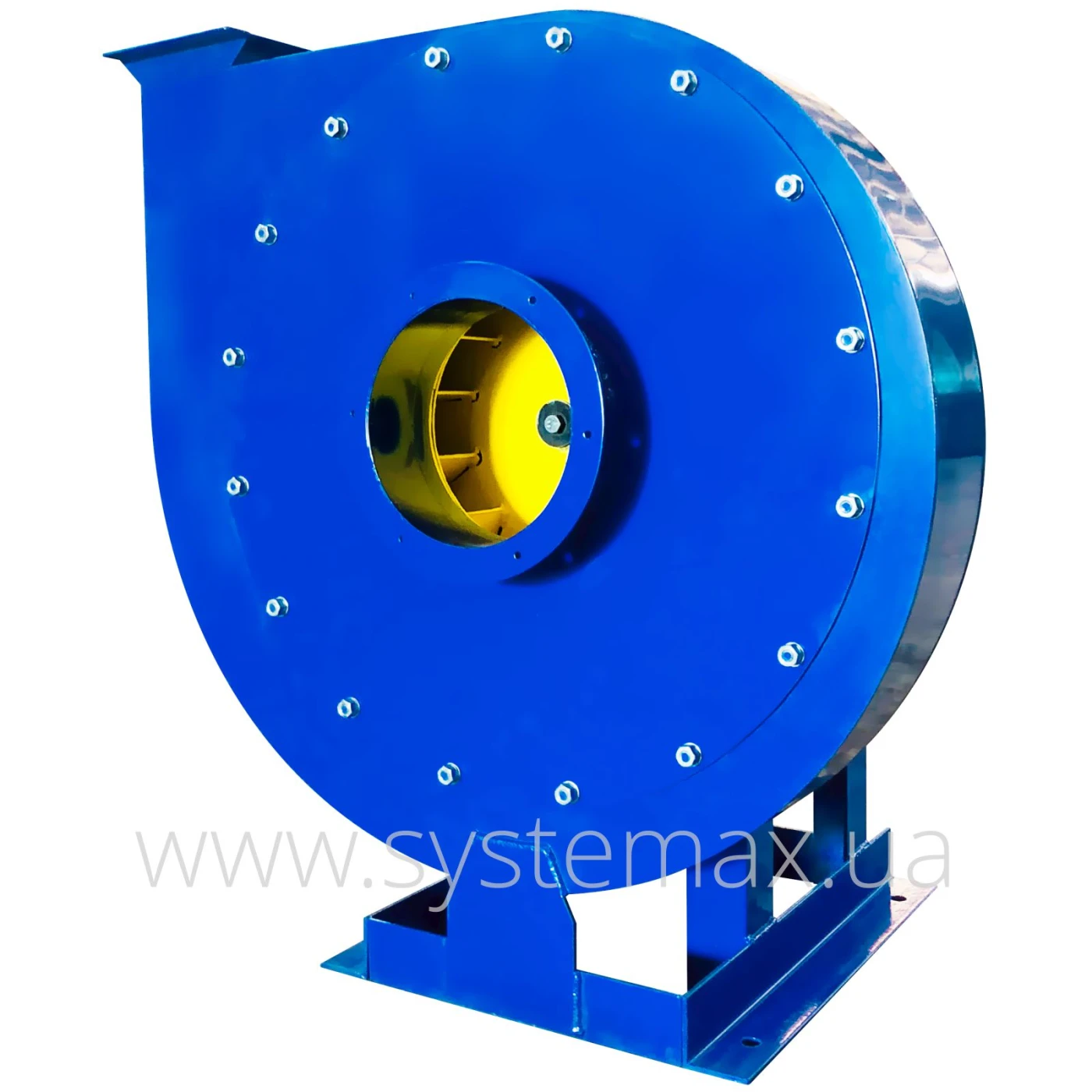

Вентиляторы центробежные ВВД

Сделано в Украине

ОБЩИЕ СВЕДЕНИЯ

  • Одностороннего всасывания
  • Корпус спиральный поворотный

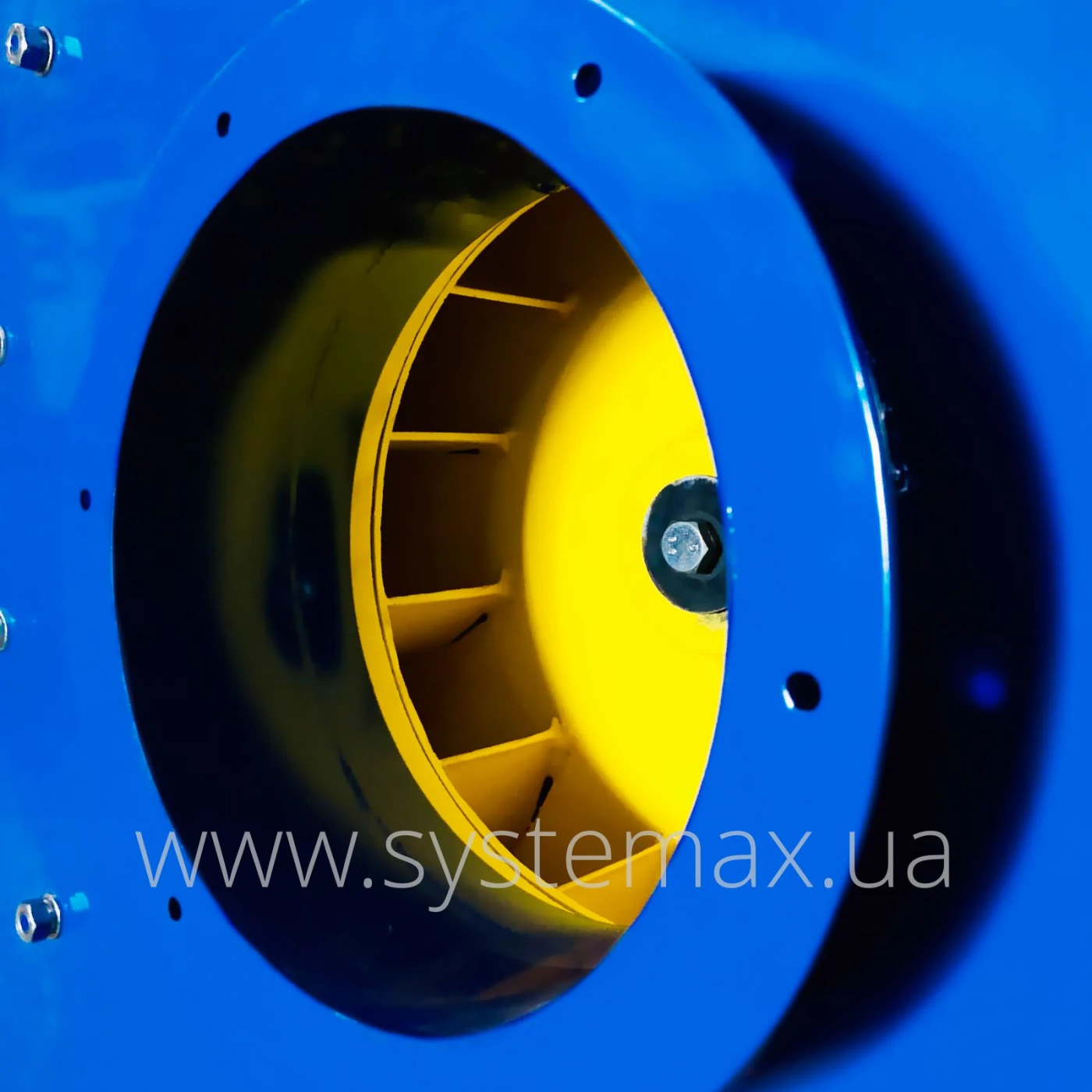

  • Назад загнутые лопатки
  • Количество лопаток 12
  • Направление вращения - правое и левое

ВАРИАНТЫ ИСПОЛНЕНИЯ ВЕНТИЛЯТОРА

  • Из углеродистой стали
  • Из нержавеющей стали
  • Из разнородных металлов
  • Из алюминиевых сплавов
Номер вентилятора Электродвигатель Мощность Частота Производительность Давление Вес Цена, с НДС
ВВД №5 Перейти » 6 107 грн АИР80В4 1,5 кВт 1500 об/мин 900 м³/час 1450 Па 71 кг
8 621 грнЗаказать
АИР100L2 5,5 кВт 3000 об/мин 2400 м³/час 5500 Па 83 кг
10 657 грнЗаказать
АИР112М2 7,5 кВт 3000 об/мин 3300 м³/час 5000 Па 104 кг
11 374 грнЗаказать
АИР132М2 11 кВт 3000 об/мин 4000 м³/час 4700 Па 109 кг
13 481 грнЗаказать
ВВД №5 (сх. 5) Перейти » 25 272 грн АИР100S2 4 кВт 3000 об/мин 1800 м³/час 5800 Па 142,5 кг
29 359 грнЗаказать
АИР100L2 5,5 кВт 3000 об/мин 2200 м³/час 6300 Па 150 кг
29 822 грнЗаказать
АИР112М2 7,5 кВт 3000 об/мин 2240 м³/час 8650 Па 171 кг
30 539 грнЗаказать
АИР132М2 11 кВт 3000 об/мин 2720 м³/час 10600 Па 176 кг
32 646 грнЗаказать
АИР160S2 15 кВт 3000 об/мин 3400 м³/час 11400 Па 238 кг
36 005 грнЗаказать
АИР160М2 18,5 кВт 3000 об/мин 4200 м³/час 10500 Па 252 кг
37 409 грнЗаказать
ВВД №6,3 Перейти » 10 530 грн АИР100S4 3 кВт 1500 об/мин 1850 м³/час 2200 Па 158 кг
14 543 грнЗаказать
АИР100L4 4 кВт 1500 об/мин 2000 м³/час 2400 Па 174 кг
15 817 грнЗаказать
АИР160М2 18,5 кВт 3000 об/мин 5000 м³/час 10200 Па 267 кг
22 667 грнЗаказать
АИР180S2 22 кВт 3000 об/мин 5800 м³/час 10000 Па 287 кг
27 593 грнЗаказать
АИР180М2 30 кВт 3000 об/мин 6750 м³/час 9240 Па 307 кг
28 049 грнЗаказать
ВВД №6,3 (сх. 5) Перейти » 29 484 грн АИР112М2 7,5 кВт 3000 об/мин 2800 м³/час 6670 Па 339 кг
34 751 грнЗаказать
АИР132М2 11 кВт 3000 об/мин 3400 м³/час 8300 Па 344 кг
36 858 грнЗаказать
АИР160S2 15 кВт 3000 об/мин 3600 м³/час 10200 Па 406 кг
40 217 грнЗаказать
АИР160М2 18,5 кВт 3000 об/мин 4600 м³/час 10000 Па 420 кг
41 621 грнЗаказать
АИР180S2 22 кВт 3000 об/мин 5450 м³/час 9700 Па 440 кг
46 547 грнЗаказать
АИР180М2 30 кВт 3000 об/мин 6700 м³/час 9000 Па 460 кг
47 003 грнЗаказать
ВВД №8 Перейти » 24 219 грн АИР132S4 7,5 кВт 1500 об/мин 5000 м³/час 3800 Па 252 кг
31 009 грнЗаказать
АИР132М4 11 кВт 1500 об/мин 5800 м³/час 3900 Па 260 кг
32 319 грнЗаказать
АИР225М2 55 кВт 3000 об/мин 9000 м³/час 16000 Па 520 кг
55 410 грнЗаказать
АИР250S2 75 кВт 3000 об/мин 11300 м³/час 15100 Па 650 кг
64 146 грнЗаказать
АИР250М2 90 кВт 3000 об/мин 13700 м³/час 14000 Па 730 кг
69 819 грнЗаказать
ВВД №8 (сх. 5) Перейти » 47 385 грн АИР160S4 15 кВт 1500 об/мин 5100 м³/час 7300 Па 605 кг
58 702 грнЗаказать
АИР160М4 18,5 кВт 1500 об/мин 5800 м³/час 8000 Па 622 кг
59 838 грнЗаказать
АИР180S4 22 кВт 1500 об/мин 6300 м³/час 8950 Па 640 кг
63 383 грнЗаказать
АИР180М2 30 кВт 3000 об/мин 7600 м³/час 10700 Па 650 кг
64 904 грнЗаказать
АИР200М2 37 кВт 3000 об/мин 7600 м³/час 12900 Па 710 кг
70 447 грнЗаказать
АИР200L2 45 кВт 3000 об/мин 7900 м³/час 14200 Па 735 кг
73 232 грнЗаказать
АИР225М2 55 кВт 3000 об/мин 8300 м³/час 17500 Па 800 кг
78 576 грнЗаказать
АИР250S2 75 кВт 3000 об/мин 11150 м³/час 15900 Па 930 кг
87 312 грнЗаказать
АИР250М2 90 кВт 3000 об/мин 14500 м³/час 14700 Па 1010 кг
92 985 грнЗаказать
ВВД №9 Перейти » 28 958 грн АИР160S4 15 кВт 1500 об/мин 7800 м³/час 4700 Па 405 кг
40 275 грнЗаказать
АИР160М4 18,5 кВт 1500 об/мин 9000 м³/час 4550 Па 422 кг
41 411 грнЗаказать
АИР180S4 22 кВт 1500 об/мин 10100 м³/час 4500 Па 440 кг
44 956 грнЗаказать
АИР180М4 30 кВт 1500 об/мин 11200 м³/час 4460 Па 470 кг
47 518 грнЗаказать
ВВД №9 (сх. 5) Перейти » 54 756 грн АИР160S4 15 кВт 1500 об/мин 5500 м³/час 6700 Па 645 кг
66 073 грнЗаказать
АИР160М4 18,5 кВт 1500 об/мин 6200 м³/час 7600 Па 662 кг
67 209 грнЗаказать
АИР180S4 22 кВт 1500 об/мин 6850 м³/час 8200 Па 680 кг
70 754 грнЗаказать
АИР180М4 30 кВт 1500 об/мин 8200 м³/час 9100 Па 720 кг
73 316 грнЗаказать
АИР200М4 37 кВт 1500 об/мин 8570 м³/час 11200 Па 740 кг
79 433 грнЗаказать
АИР200L4 45 кВт 1500 об/мин 9000 м³/час 12100 Па 780 кг
81 560 грнЗаказать
АИР225М2 55 кВт 3000 об/мин 9000 м³/час 16000 Па 840 кг
85 947 грнЗаказать
АИР250S2 75 кВт 3000 об/мин 11800 м³/час 15850 Па 970 кг
94 683 грнЗаказать
АИР250М2 90 кВт 3000 об/мин 14850 м³/час 14900 Па 1050 кг
100 356 грнЗаказать
ВВД №11 Перейти » 46 332 грн АИР160М6 15 кВт 1000 об/мин 11000 м³/час 3000 Па 785 кг
62 037 грнЗаказать
АИР180М6 18,5 кВт 1000 об/мин 12100 м³/час 3120 Па 790 кг
63 395 грнЗаказать
АИР200М4 37 кВт 1500 об/мин 11800 м³/час 7800 Па 860 кг
71 009 грнЗаказать
АИР200L4 45 кВт 1500 об/мин 15200 м³/час 7650 Па 890 кг
73 136 грнЗаказать
АИР225М4 55 кВт 1500 об/мин 18100 м³/час 6600 Па 955 кг
79 372 грнЗаказать
АИР250S4 75 кВт 1500 об/мин 20000 м³/час 6000 Па 1080 кг
90 869 грнЗаказать
ВВД №11 (сх. 5) Перейти » 74 763 грн АИР160М4 18,5 кВт 1500 об/мин 9500 м³/час 5000 Па 972 кг
87 216 грнЗаказать
АИР180S4 22 кВт 1500 об/мин 11000 м³/час 5000 Па 990 кг
90 761 грнЗаказать
АИР180М4 30 кВт 1500 об/мин 11200 м³/час 6950 Па 1020 кг
93 323 грнЗаказать
АИР200М4 37 кВт 1500 об/мин 11950 м³/час 8100 Па 1060 кг
99 440 грнЗаказать
АИР200L4 45 кВт 1500 об/мин 12500 м³/час 9150 Па 1090 кг
101 567 грнЗаказать
АИР225М4 55 кВт 1500 об/мин 15100 м³/час 8900 Па 1155 кг
107 803 грнЗаказать
АИР250S4 75 кВт 1500 об/мин 18000 м³/час 7850 Па 1280 кг
119 300 грнЗаказать

Обзор центробежных вентиляторов ВВД

Общие данные

  • вентиляторы центробежные высокого давления;
  • материал - углеродистая сталь
    (алюминий, нержавеющая сталь, разнородные металлы - под заказ);
  • покраска вентилятора - порошковая;
  • количество лопаток рабочего колеса - 12 шт.;
  • лопатки загнутые назад;
  • правое или левое вращение;
  • есть возможность поворота корпуса от 0 до 360° (шаг 45°);

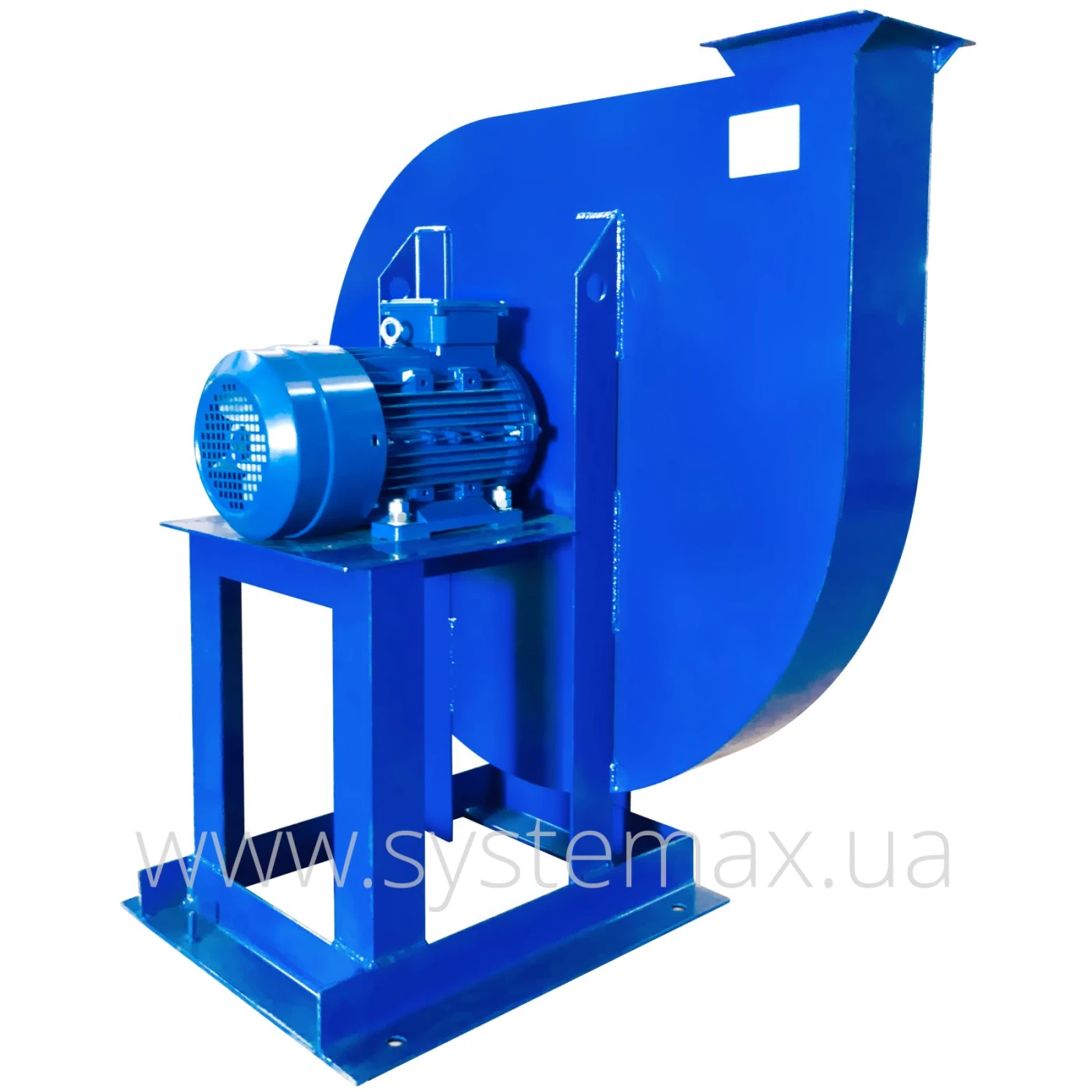

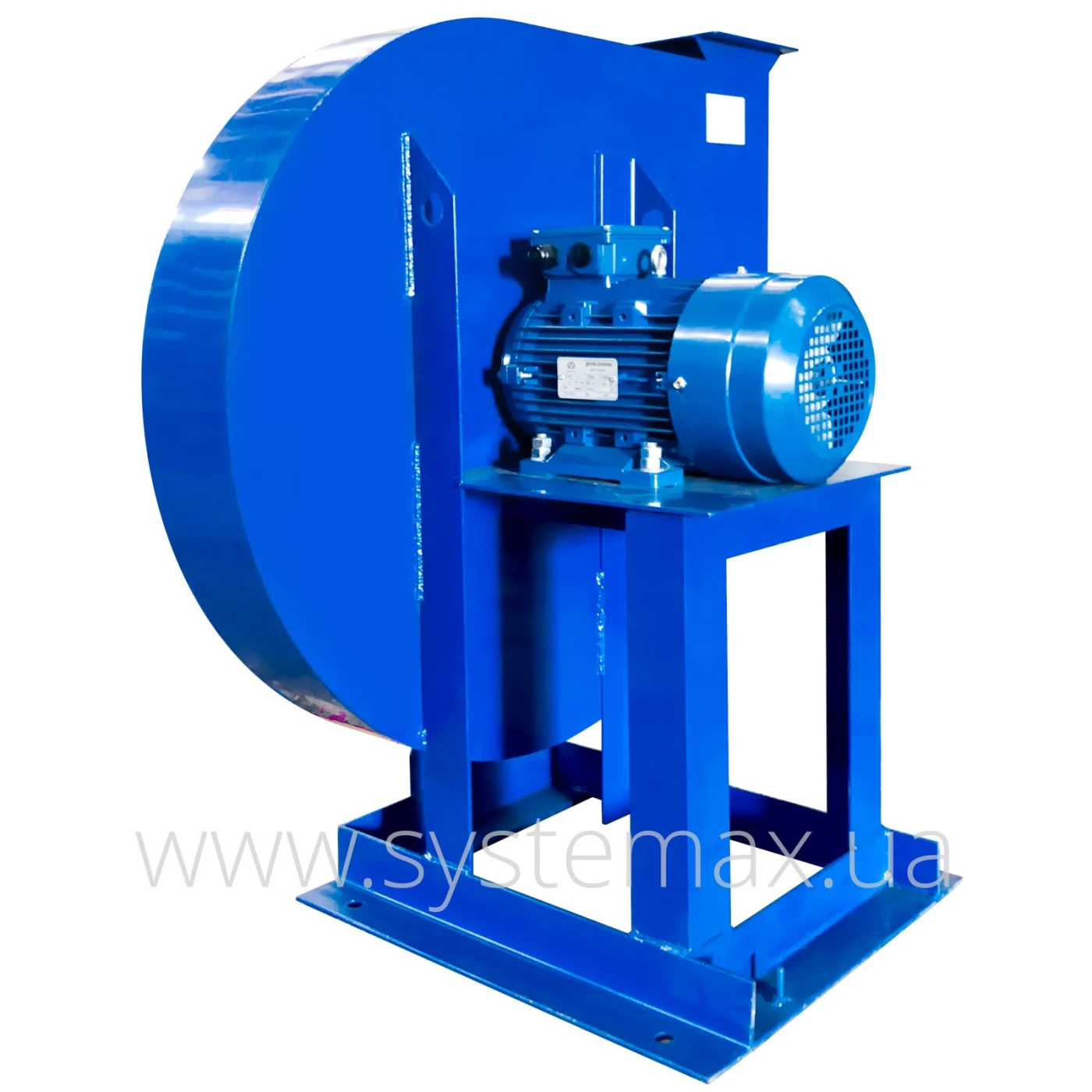

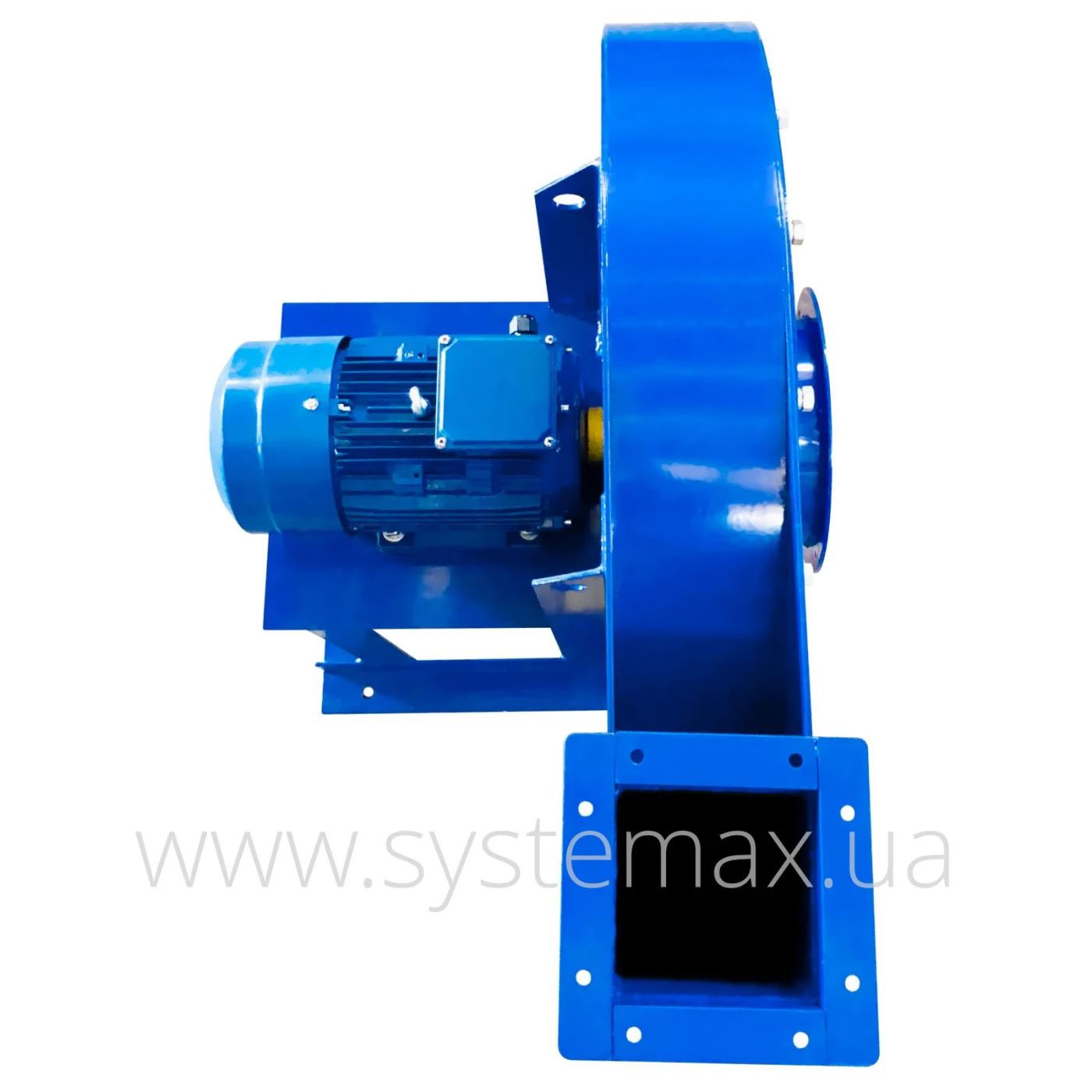

  • исполнение на валу двигателя (схема 1) или через клино-ременную передачу (схема 5);

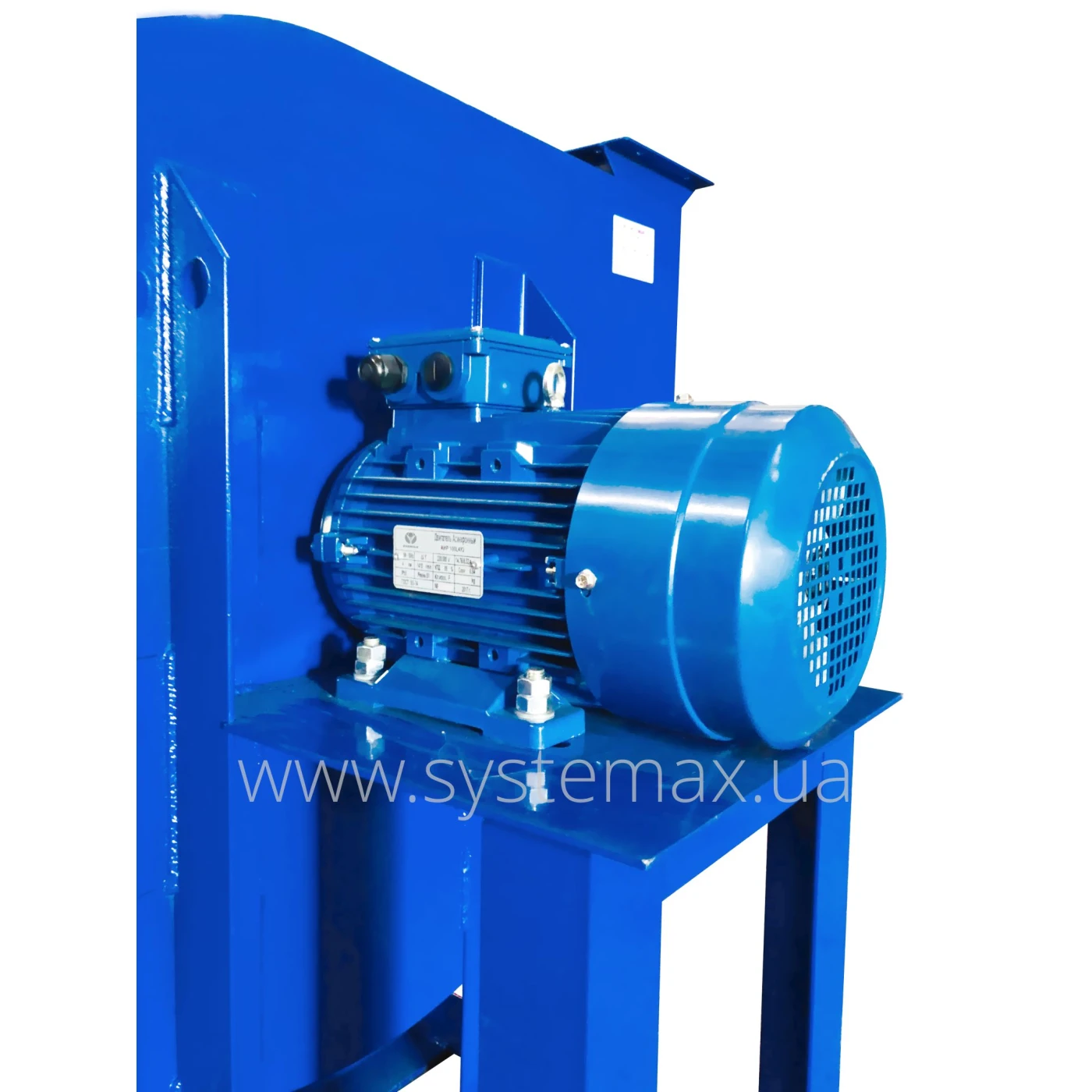

  • электродвигатель общепромышленный (взрывозащищенный - под заказ);
  • напряжение сети 380 В;
  • гарантия 2 года.

Применение ВВД

Центробежные вентиляторы ВВД являются промышленными вентиляторами высокого давления. Предназначены для перемещения воздуха и неагрессивных газовых смесей. В транспортируемой рабочей среде не должно быть липких веществ и волокнистых материалов. Пыль и мелкие твердые частицы могут присутствовать в концентрации до 100 мг/м³.

Радиальные вентиляторы ВВД используются в приточных и вытяжных системах вентиляции, в системах воздушного отопления, в системах кондиционирования воздуха, а также в различных технологических процессах производственных предприятий. ВВД позволяет создавать высоконапорный воздушный поток и особенно актуален в случаях большой протяженности/сложности воздуховодов (есть высокое аэродинамическое сопротивление), а еще когда технологический процесс требует воздуха высокого давления.



Направление вращения вентилятора ВВД и углы поворота корпуса улитки

Направление и угол поворота корпуса центробежного вентилятора ВВД

Обозначения на схеме

ПР - правое вращение вентилятора: ВВД (правый)
ЛЕВ - левое вращение вентилятора: ВВД (левый)
0°...315° - угол поворота корпуса вентилятора


Как определить направление вращения

Направление корпуса вентилятора соответствует направлению вращения рабочего колеса и определяется СО СТОРОНЫ ВСАСЫВАНИЯ ВОЗДУХА:

  • вращение ПРАВОЕ - если спираль улитки направлена ЗА часовой стрелкой
  • вращение ЛЕВОЕ - если спираль улитки направлена ПРОТИВ часовой стрелки


Углы поворота корпуса ВВД

Все центробежные вентиляторы ВВД имеют возможность изменения угла поворота улитки. Это существенно упрощает монтаж как самого вентилятора, так и подводимых к нему воздуховодов. Поворачиваться улитка может на 45°, 90°, 135°, 180°, 225°, 270° и 315°.


×
