Обзор электродвигателя АИР100S4
Основные данные
- мощность 3,0 кВт;
- частота вращения 1500 оборотов (фактическая - 1410 оборотов);
- напряжение сети 220/380 В;
- общепромышленный трехфазный асинхронный электродвигатель;
- чугунный корпус или силуминовый;
- порошковая покраска металла;
- степень защиты IP55 (от попадания пыли и водяных брызг);
- режим роботы S1 (продолжительный, без частых остановок);
- класс изоляции обмоток статора F (максимальная температура 150ºС);
- гарантия 2 года.
Расшифровка маркировки двигателя АИР100S4
АИР 100 S 4 У3
| АИР | - | общепромышленная серия электродвигателей (аналоги: АИРМ, 5А, 5АМ, 4АМУ, 4АМ и другие); |
| 100 | - | габарит двигателя (общепринятое расстояние от оси вращения до плоскости крепления: 100 мм); |
| S | - | исполнение длины сердечника; |
| 4 | - | количество полюсов, соответствует частоте вращения ротора около 1500 об/мин; |
| У3 | - | климатическое исполнение "умеренный климат" согласно ГОСТ 15150-69. |
Технические характеристики электродвигателя АИР100S4
| Параметр | Значение | |
|---|---|---|
| Мощность | P | 3,0 кВт |
| Частота вращения условная (фактическая) | ν | 1500 (1410) об/мин |
| Напряжение (Δ/Y) | U | 220/380 В |
| Сила тока | I | 6,80 А |
| КПД | η | 82,6% |
| Коефициент мощности | cosφ | 0,82 |
| Соотношение крутящих моментов | Mп/Mн | 2,3 |
| Соотношение крутящих моментов | Mmax/Mн | 2,3 |
| Соотношение токов | Iп/Iн | 7,0 |
| Момент инерции | J | 0,0100 кг·м2 |
| Уровень шума | L | 64 дБ(А) |
| Объемные размеры в упаковке | V | 44х23х30 см3 |
| Вес нетто | mнетто | 35 кг |
| Вес брутто | mбрутто | 36 кг |
Параметры и условия эксплуатации
Все технические параметры трехфазного электродвигателя АИР 100 S4 являются типовыми и соответствуют стандарту ГОСТ 183-74. АИР100S4 имеет мощность 3,0 кВт при фактической частоте вращения вала 1410 об/мин. Двигатель разработан для использования в сети переменного тока частотой 50 Гц и с напряжением 220/380 В (соединение обмоток Δ / Y ). Коэффициент полезного действия (КПД) составляет 82,6%.
Изоляция обмоток статора соответствует классу F и может выдерживать нагрев до 150ºС. Повышенная защита класса IP55 обеспечивает защиту от попадания пыли и влаги. Самым оптимальным режимом эксплуатации электромотора АИР100S4 является режим S1, который подразумевает продолжительную работу со стабильной нагрузкой.
Маркировка установленных подшипников
Передний подшипник
6206 ZZ-C3
Задний подшипник
6206 ZZ-C3
ДОПОЛНИТЕЛЬНО: Для исполнений IM 2081, IM 3081 есть возможность комплектации радиально-упорными подшипниками. Они применяются при условии монтажа электродвигателя свободным концом вала вверх или вниз. В отличии от стандартных осевых подшипников, радиально-упорные нивелируют радиальную нагрузку, которая возникает вследствие изменения горизонтального расположения электродвигателя на вертикальное.
Монтажное исполнение двигателя АИР 100 S4
IM 1081
IM 2081
IM 3081
Трехфазные электромоторы АИР100S4 имеют конструктивные исполнения по способу монтажа согласно ГОСТ 2479-79. Самые распространенные варианты:

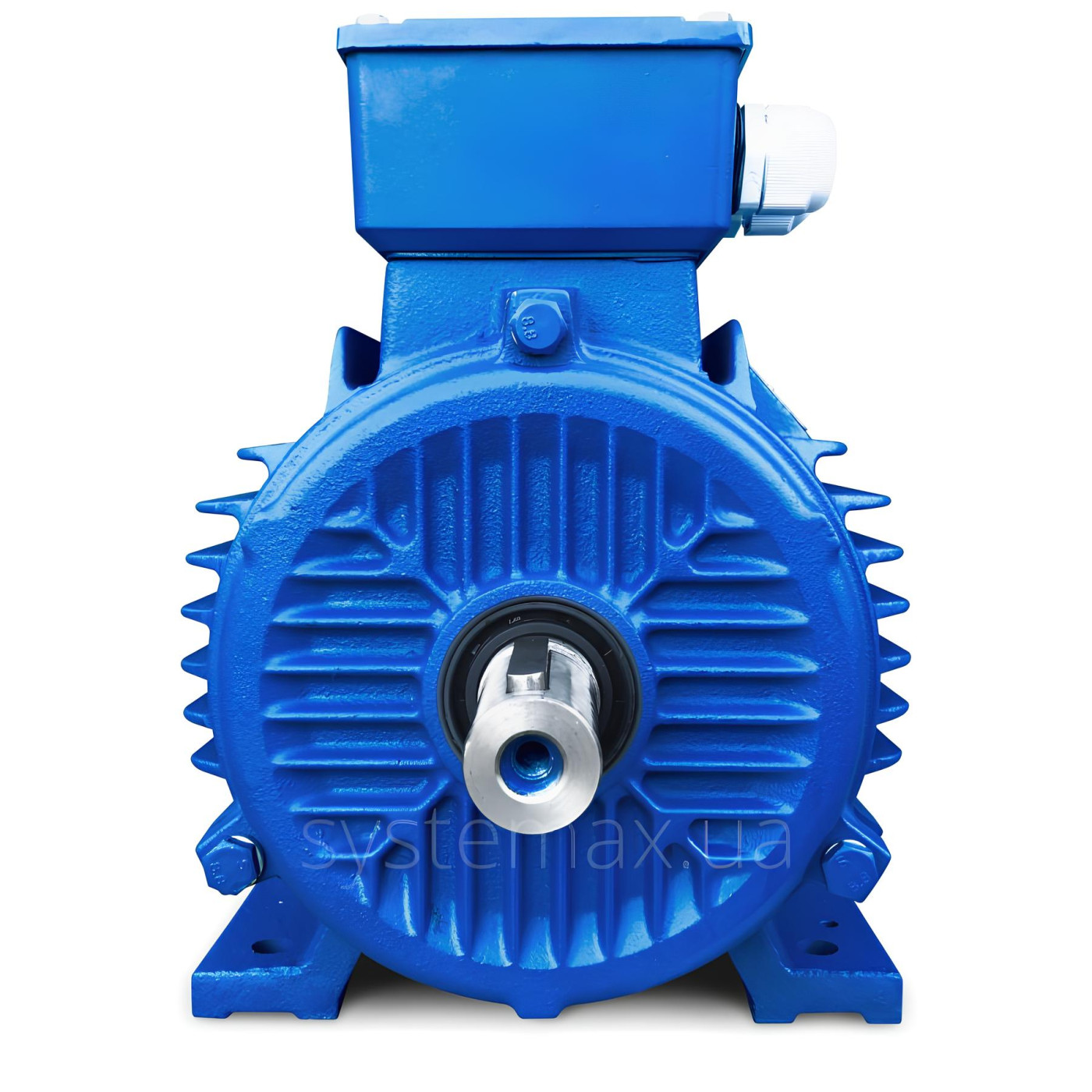

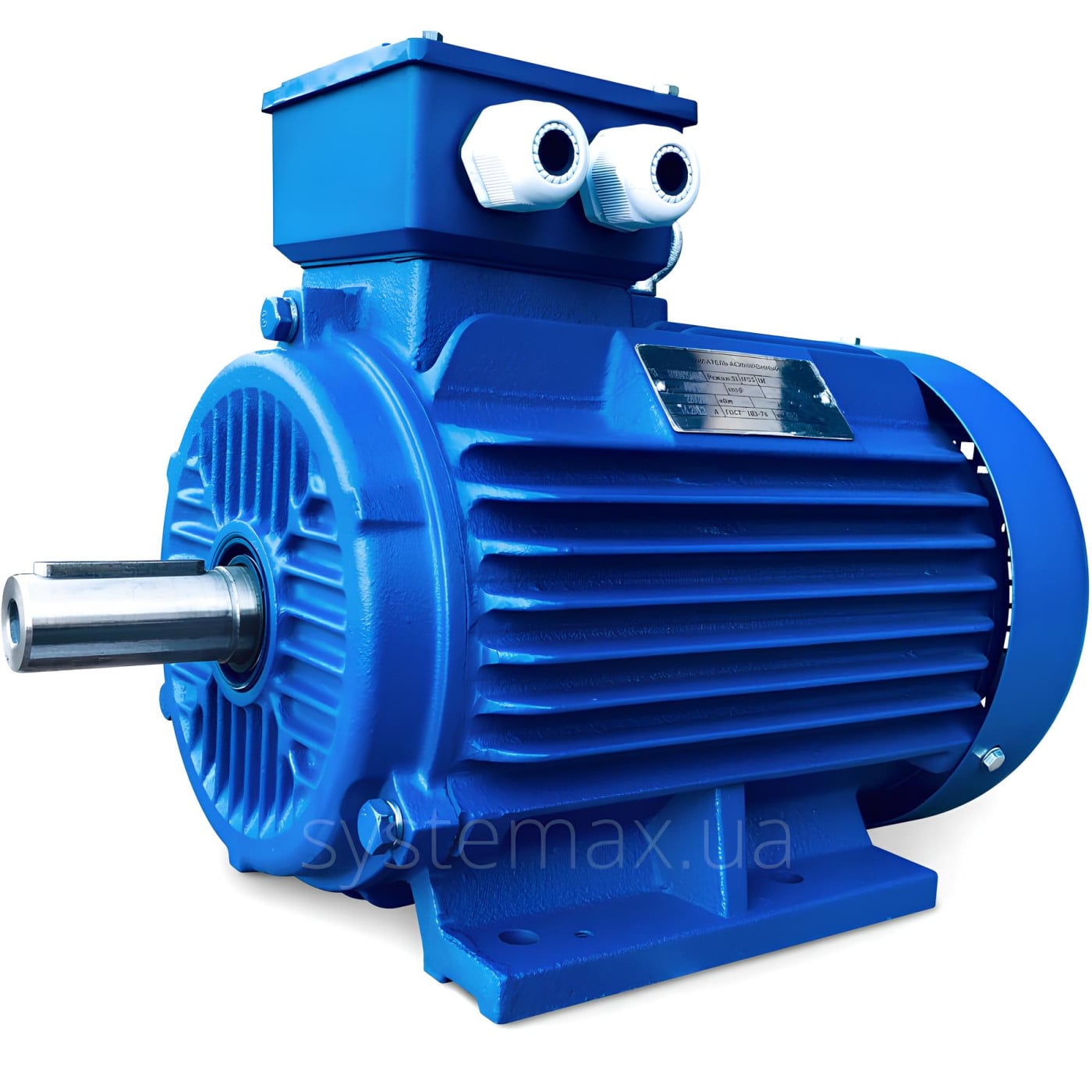

IM 1081 - электродвигатель АИР100S4 с лапами
Лапы позволяют установить двигатель параллельно к крепежной поверхности.
IM 2081 - электродвигатель АИР100S4 с лапами и фланцем:
Комбинированное исполнение позволяет устанавливать двигатель как параллельно так и перпендикулярно к поверхности крепления.

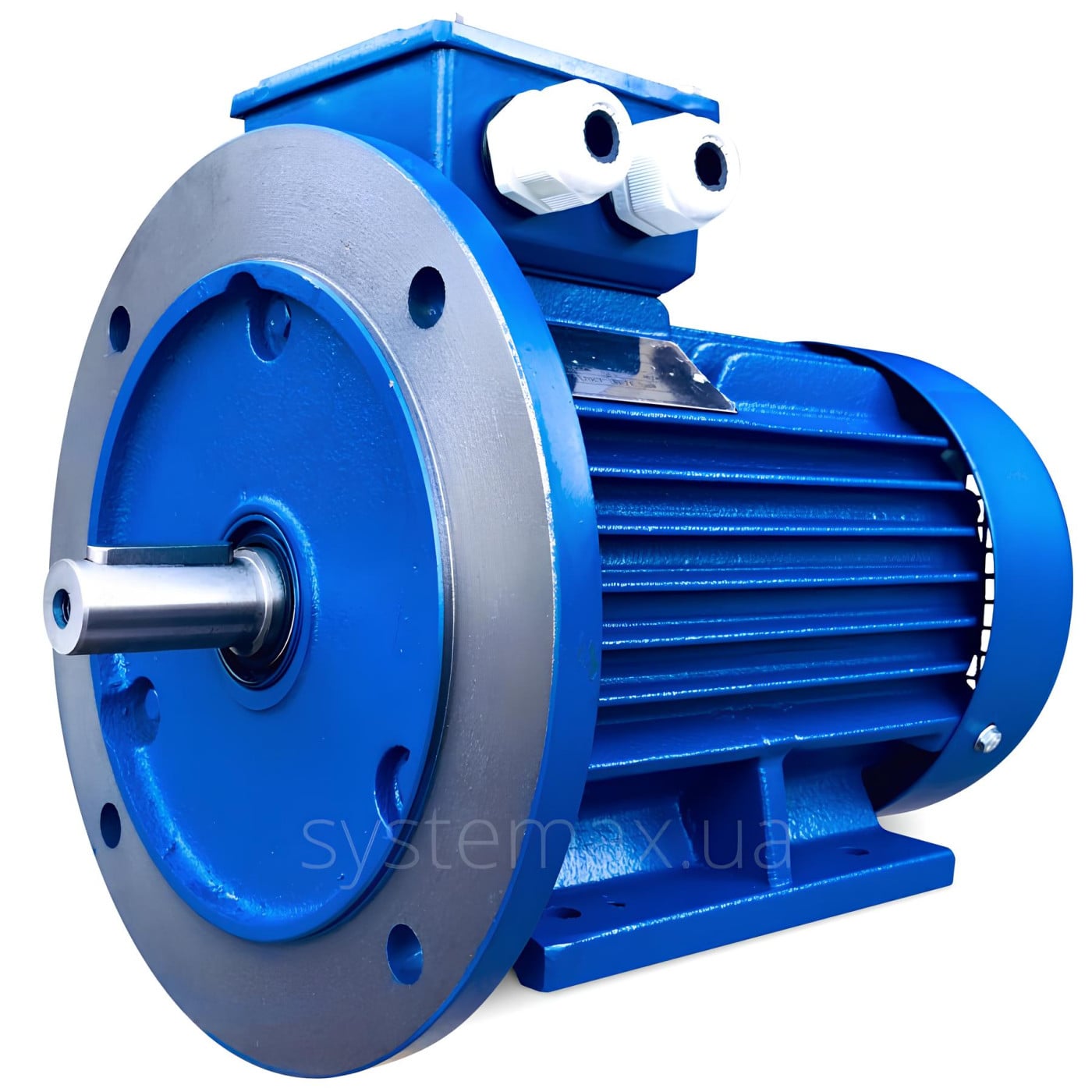

IM 3081 - электродвигатель АИР100S4 с фланцем:

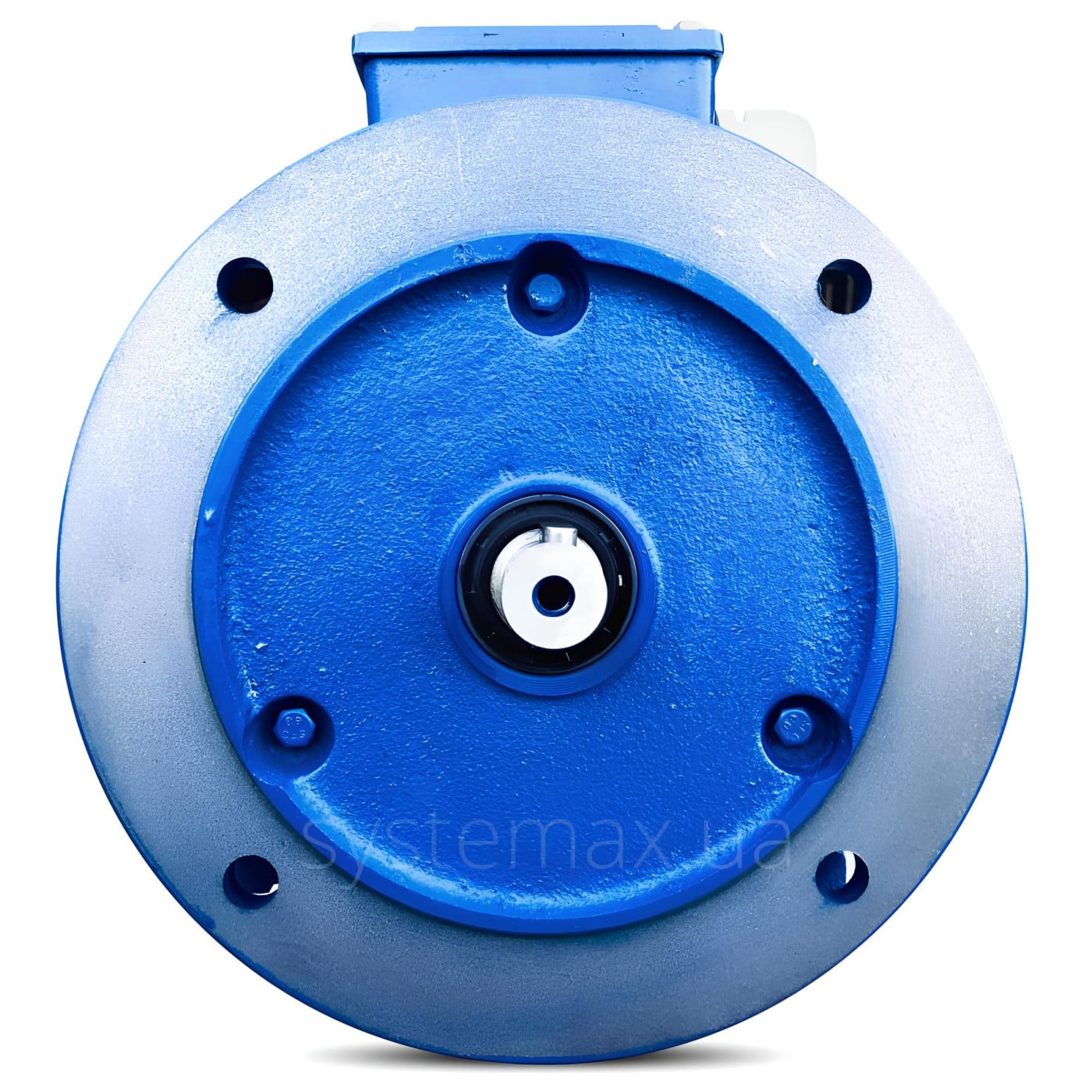

Фланец дает возможность установить двигатель перпендикулярно к крепежной поверхности.
Приведенные выше монтажные исполнения электродвигателей АИР делают их универсальными для различных областей применения.
Габаритные и установочные размеры электродвигателя АИР100S4
Чертеж электродвигателя АИР100S4 на лапах (исполнение IM1081)
Чертеж электродвигателя АИР100S4 комбинированный (исполнение IM2081)
Аналоги и специальные исполнения электродвигателя АИР100S4
Заводы-производители аналогов АИР100S4
- АД100S4 - производитель ОАО «ВЭМЗ» г. Владимир, Россия.
- 5АМ100S4 (5А100S4) - производитель ОАО «ВЭМЗ» г. Владимир, Россия.
- 5АИ100S4 - производитель ООО «ЭЛКОМ», г. Санкт-Петербург, Россия.
- 4АМУ100S4 (4АМ100S4) - производитель ООО «НКЭМЗ», г. Новая Каховка, Украина.
- АИР100S4 - производитель ОАО «HELZ», г. Харьков, Украина.
- АИР100S4 - производитель РУП «Могилёвский завод «Электродвигатель», г. Могилёв, Беларусь.
- АИР100S4 - производитель РУП «Полесьеэлектромаш», г. Лунинец, Беларусь.
- АИРМ100S4 - производитель ОАО «Электромотор», г. Полтава, Украина.
- А100S4 - производитель ОАО «ELDIN», г. Ярославль, Россия.
- Y3-100S4 (Y2-100S4) - производитель FUJIAN FUFA ELECTRICAL CO, LTD, Китай.
Двигатель АИР100S4 специального исполнения
- АИР100S4Е (Е2) - со встроенным электромагнитным тормозом;
- АИРС100S4 - повышенного скольжения;
- АИР100S4 Т2 - тропическое исполнение;
- АИР100S4 ОМ2 - морское исполнение;
- АИР100S4 Х2 - химстойкое исполнение
Электродвигатели со встроенным электромагнитным тормозом и повышенного скольжения зачастую есть в наличии на складе. Электродвигатели тропического и морского исполнения в наличии есть не всегда, но их можно изготовить за 5...10 рабочих дней. Двигатели в химстойком исполнении вообще являются непопулярными и достаточно редкими - они везутся с завода только под заказ.
Схемы подключения трехфазного электродвигателя АИР100S4 к сети 220 и 380 В
Схема подключения «треугольник»
Схема подключения «звезда»
Варианты подключений
На табличке каждого электродвигателя завод-изготовитель отмечает возможные варианты схем подключения обмоток в зависимости от напряжения питающей сети. В случае с АИР100S4 имеем: «Δ / Y 220/380», где:
- Δ - схема «треугольник»;
- Y - схема «звезда»;
- 220, 380 - напряжение сети (В), от которой может питаться мотор АИР100S4.
Для подвода кабеля питания и для подключения обмоток по одной из схем на двигателе имеется клеммная коробка.
Схема «звезда»
Обмотки АИР100S4 подключены заводом-производителем по схеме «звезда» по умолчанию. Данная схема обеспечивает постоянную длительную работу электродвигателя в сети 380 В с максимальным КПД.
Схема «треугольник»
Используется для работы в сети 220 В. Подключение трехфазного электродвигателя АИР100S4 по схеме «треугольник» выполняется только через конденсатор. Потеря мощности составит около 30%.
ВНИМАНИЕ! При подключении АИР100S4 в сеть 220 В он снимается с гарантии.
Как купить трехфазный электродвигатель АИР100S4 - 3,0 кВт, 1500 об/мин
Общепромышленный асинхронный трехфазный двигатель АИР 100 S4 является достаточно популярным на рынке Украины. Учитывая большой ассортимент аналогов других производителей, АИР100S4 от ПК СИСТЕМАКС заметно выделяется среди конкурентов: отличное качество, проверенная годами надежность, разумная цена, соответствие стандартам ГОСТ, ISO. На собственном вентиляторном заводе СИСТЕМАКС этими двигателями комплектуются вентиляторы. После ряда испытаний они утверждены отделом Технического контроля и поставляются клиентам как по отдельности, так и в сборе с изготовленным вентиляционным оборудованием. Надежность электродвигателей подтверждается гаратийным сроком эксплуатации 2 года.
Серия АИР до сих пор является основной во всех странах СНГ. Поэтому, кроме реализации на внутреннем рынке Украины, много продукции идет на экспорт. В особенности Казахстан, Туркменистан, Грузия, Молдавия купить электродвигатель АИР100S4 могут без каких-либо сложностей (помогаем с оформлением таможенных документов и доставкой).
Электромоторы АИР100S4 всегда поддерживаются в достаточном количестве на складах компании. Поэтому, если у Вас возникла необходимость в приобретении данного вида оборудования - купить электродвигатель проблем не составит. Для этого звоните по тел. +38 (044) 383-27-33, или оформляйте он-лайн заказ на нашем сайте www.systemax.ua, или пишите на электронную почту [email protected]. Заказ будет принят и обработан сразу же. А если понадобится консультация - без проблем поможем!
Компания «ПК «СИСТЕМАКС» предлагает самые выгодные условия по цене, срокам поставки и условиям оплаты на все электродвигатели. Для постоянных заказчиков всегда действуют накопительные скидки.
Мы ценим Ваш выбор.
