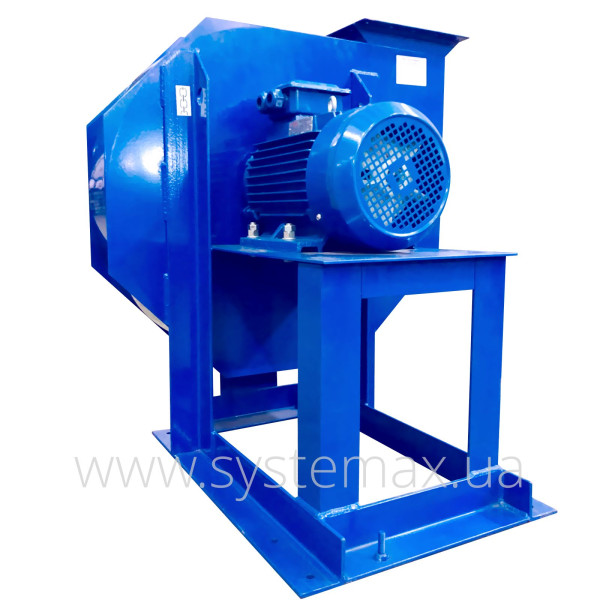

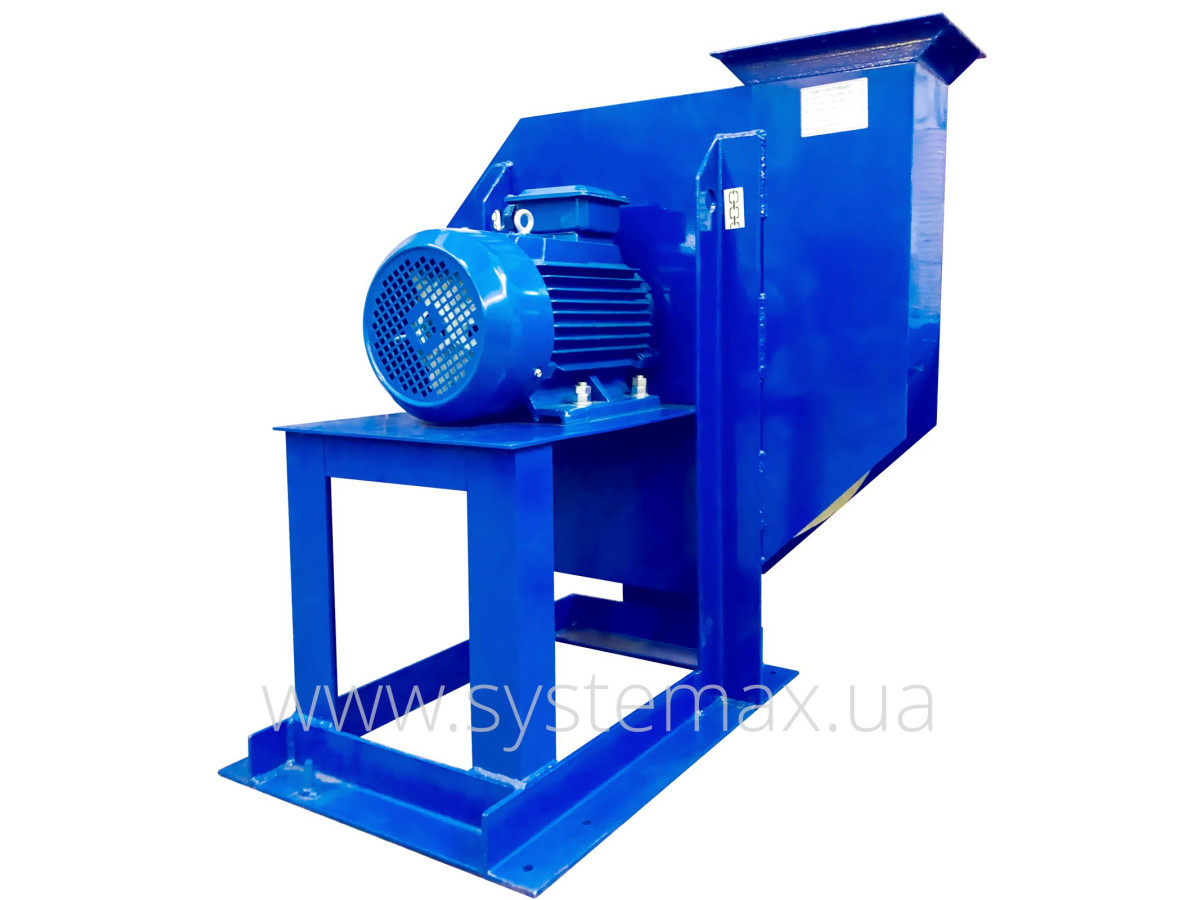

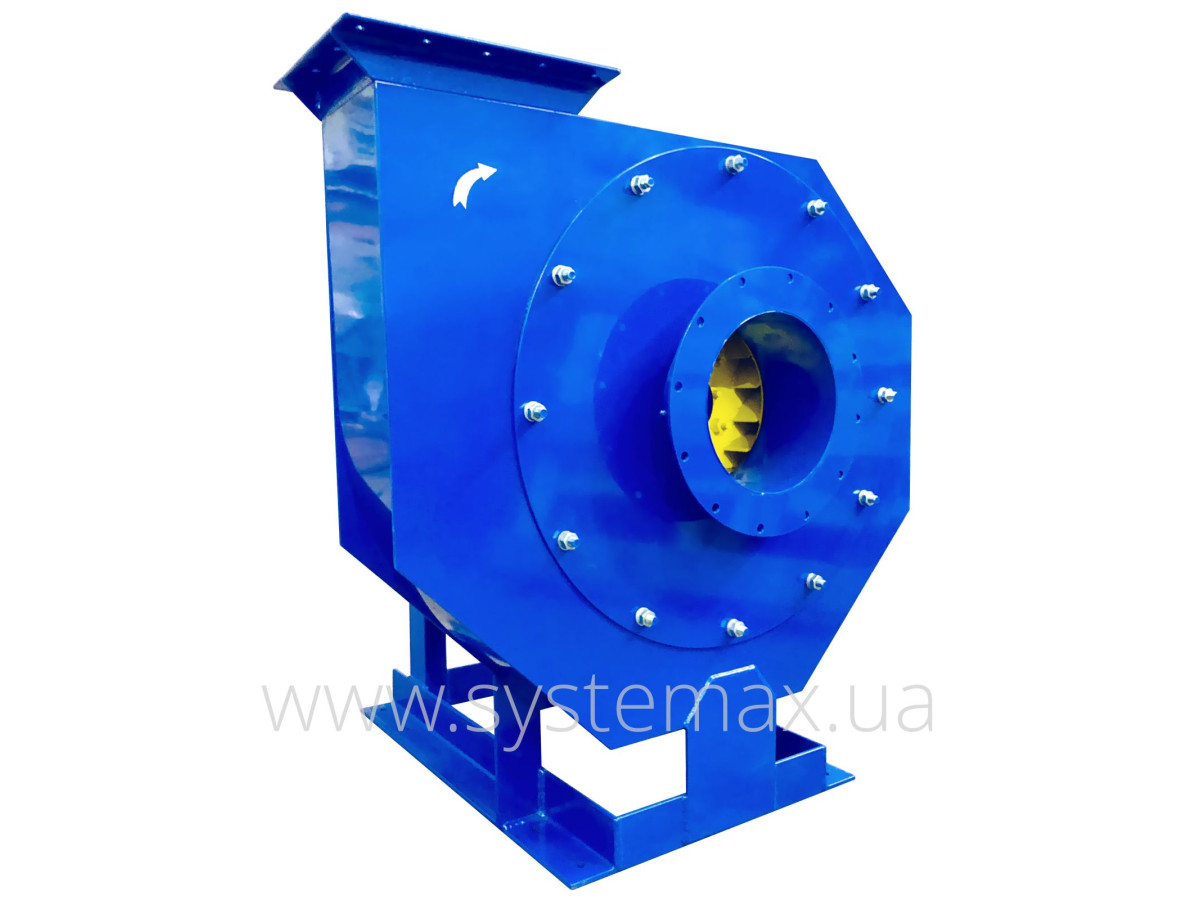

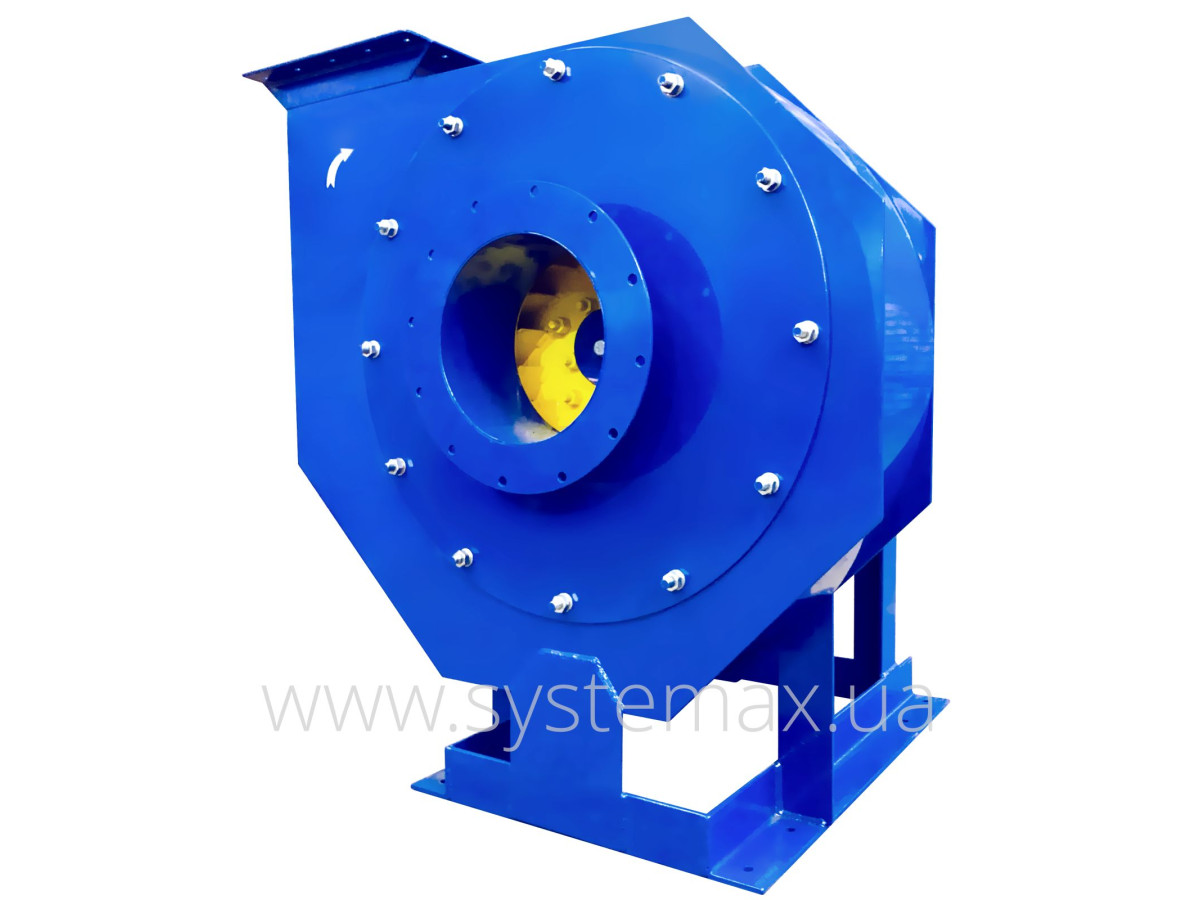

Вентиляторы центробежные ВЦ 6-28

Сделано в Украине

ОБЩИЕ СВЕДЕНИЯ

  • Одностороннего всасывания
  • Корпус спиральный поворотный
  • Назад загнутые лопатки
  • Количество лопаток 16
  • Направление вращения - правое и левое

ВАРИАНТЫ ИСПОЛНЕНИЯ ВЕНТИЛЯТОРА

  • Из углеродистой стали
  • Из нержавеющей стали
  • Из разнородных металлов
  • Из алюминиевых сплавов
Номер вентилятора Электродвигатель Мощность Частота Производительность Давление Вес Цена, с НДС
ВЦ 6-28 №4 Перейти » 6 318 грн АИР80В2 2,2 кВт 3000 об/мин 2100 м³/час 2300 Па 53 кг
8 832 грнЗаказать
АИР90L2 3 кВт 3000 об/мин 2500 м³/час 2000 Па 55 кг
9 318 грнЗаказать
ВЦ 6-28 №4 (сх. 5) Перейти » 28 020 грн АИР100S2 4 кВт 3000 об/мин 1600 м³/час 6000 Па 128 кг
31 857 грнЗаказать
АИР100L2 5,5 кВт 3000 об/мин 1800 м³/час 7300 Па 137 кг
32 308 грнЗаказать
АИР112М2 7,5 кВт 3000 об/мин 2000 м³/час 9100 Па 161 кг
33 167 грнЗаказать
АИР132М2 11 кВт 3000 об/мин 2360 м³/час 11500 Па 191 кг
35 210 грнЗаказать
АИР160S2 15 кВт 3000 об/мин 3500 м³/час 10800 Па 233 кг
37 817 грнЗаказать
АИР160М2 18,5 кВт 3000 об/мин 4500 м³/час 9200 Па 263 кг
39 291 грнЗаказать
АИР180S2 22 кВт 3000 об/мин 5700 м³/час 6000 Па 279 кг
45 083 грнЗаказать
ВЦ 6-28 №5 Перейти » 6 529 грн АИР80А4 1,1 кВт 1500 об/мин 2350 м³/час 950 Па 94 кг
8 704 грнЗаказать
АИР100L2 5,5 кВт 3000 об/мин 2800 м³/час 5000 Па 108 кг
10 817 грнЗаказать
АИР112М2 7,5 кВт 3000 об/мин 4200 м³/час 3800 Па 129 кг
11 676 грнЗаказать
АИР132М2 11 кВт 3000 об/мин 4900 м³/час 3800 Па 134 кг
13 719 грнЗаказать
ВЦ 6-28 №5 (сх. 5) Перейти » 21 060 грн АИР90L4 2,2 кВт 1500 об/мин 1600 м³/час 3200 Па 158 кг
24 010 грнЗаказать
АИР100S4 3 кВт 1500 об/мин 1800 м³/час 4500 Па 159 кг
24 897 грнЗаказать
АИР100S2 4 кВт 3000 об/мин 2050 м³/час 5100 Па 161 кг
24 897 грнЗаказать
АИР100L2 5,5 кВт 3000 об/мин 2100 м³/час 6400 Па 171 кг
25 348 грнЗаказать
АИР112М2 7,5 кВт 3000 об/мин 2400 м³/час 7000 Па 194 кг
26 207 грнЗаказать
АИР132М2 11 кВт 3000 об/мин 3000 м³/час 8600 Па 221 кг
28 250 грнЗаказать
АИР160S2 15 кВт 3000 об/мин 4400 м³/час 8700 Па 263 кг
30 857 грнЗаказать
АИР160М2 18,5 кВт 3000 об/мин 5200 м³/час 8000 Па 277 кг
32 331 грнЗаказать
АИР180S2 22 кВт 3000 об/мин 6500 м³/час 7500 Па 302 кг
38 123 грнЗаказать
ВЦ 6-28 №6,3 Перейти » 9 266 грн АИР160S2 15 кВт 3000 об/мин 4500 м³/час 7900 Па 258 кг
19 063 грнЗаказать
АИР160М2 18,5 кВт 3000 об/мин 5600 м³/час 8000 Па 267 кг
20 537 грнЗаказать
АИР180S2 22 кВт 3000 об/мин 7000 м³/час 7400 Па 290 кг
26 329 грнЗаказать
АИР180М2 30 кВт 3000 об/мин 11000 м³/час 4100 Па 313 кг
26 780 грнЗаказать
АИР200М2 37 кВт 3000 об/мин 12000 м³/час 3900 Па 363 кг
30 093 грнЗаказать
ВЦ 6-28 №6,3 (сх. 5) Перейти » 30 537 грн АИР112М4 5,5 кВт 1500 об/мин 3400 м³/час 4000 Па 260 кг
35 637 грнЗаказать
АИР132S4 7,5 кВт 1500 об/мин 3600 м³/час 5000 Па 285 кг
37 748 грнЗаказать
АИР132М4 11 кВт 1500 об/мин 4400 м³/час 6000 Па 289 кг
37 981 грнЗаказать
АИР160S2 15 кВт 3000 об/мин 4600 м³/час 8000 Па 329 кг
40 334 грнЗаказать
АИР160М2 18,5 кВт 3000 об/мин 5400 м³/час 8000 Па 342 кг
41 808 грнЗаказать
АИР180S2 22 кВт 3000 об/мин 7200 м³/час 7800 Па 465 кг
47 600 грнЗаказать
АИР180М2 30 кВт 3000 об/мин 11000 м³/час 5800 Па 495 кг
48 051 грнЗаказать
ВЦ 6-28 №8 Перейти » 29 484 грн АИР132S4 7,5 кВт 1500 об/мин 6000 м³/час 2950 Па 248 кг
36 695 грнЗаказать
АИР132М4 11 кВт 1500 об/мин 8000 м³/час 2200 Па 260 кг
36 928 грнЗаказать
АИР160S4 15 кВт 1500 об/мин 10800 м³/час 2000 Па 295 кг
40 801 грнЗаказать
АИР160М4 18,5 кВт 1500 об/мин 11200 м³/час 1900 Па 312 кг
41 738 грнЗаказать
АИР180S4 22 кВт 1500 об/мин 12400 м³/час 1800 Па 330 кг
44 898 грнЗаказать
ВЦ 6-28 №8 (сх. 5) Перейти » 51 597 грн АИР160S4 15 кВт 1500 об/мин 6000 м³/час 6000 Па 554 кг
62 914 грнЗаказать
АИР160М4 18,5 кВт 1500 об/мин 6600 м³/час 7200 Па 581 кг
63 851 грнЗаказать
АИР180S4 22 кВт 1500 об/мин 6800 м³/час 7900 Па 600 кг
67 011 грнЗаказать
АИР180М2 30 кВт 3000 об/мин 6800 м³/час 10000 Па 645 кг
69 111 грнЗаказать
АИР200М2 37 кВт 3000 об/мин 9000 м³/час 11200 Па 681 кг
72 424 грнЗаказать
АИР200L2 45 кВт 3000 об/мин 12000 м³/час 10300 Па 726 кг
75 770 грнЗаказать
АИР225М2 55 кВт 3000 об/мин 14800 м³/час 8200 Па 797 кг
81 072 грнЗаказать
АИР250S2 75 кВт 3000 об/мин 20400 м³/час 7800 Па 965 кг
92 697 грнЗаказать
ВЦ 6-28 №9 Перейти » договорная АИР160S4 15 кВт 1500 об/мин 10000 м³/час 3800 Па 424 кг
договорнаяЗаказать
АИР160М4 18,5 кВт 1500 об/мин 13400 м³/час 3700 Па 446 кг
договорнаяЗаказать
АИР180S4 22 кВт 1500 об/мин 16000 м³/час 2500 Па 460 кг
договорнаяЗаказать
ВЦ 6-28 №9 (сх. 5) Перейти » договорная АИР180S4 22 кВт 1500 об/мин 8000 м³/час 6800 Па 661 кг
договорнаяЗаказать
АИР180М4 30 кВт 1500 об/мин 9100 м³/час 8000 Па 710 кг
договорнаяЗаказать
АИР200М4 37 кВт 1500 об/мин 10000 м³/час 10700 Па 768 кг
договорнаяЗаказать
АИР200L4 45 кВт 1500 об/мин 11900 м³/час 11600 Па 836 кг
договорнаяЗаказать
АИР225М4 55 кВт 1500 об/мин 12200 м³/час 12800 Па 943 кг
договорнаяЗаказать
АИР250S4 75 кВт 1500 об/мин 17500 м³/час 13000 Па 1021 кг
договорнаяЗаказать
АИР250М4 90 кВт 1500 об/мин 22000 м³/час 10500 Па 1058 кг
договорнаяЗаказать
ВЦ 6-28 №10 Перейти » 34 749 грн АИР180М4 30 кВт 1500 об/мин 16000 м³/час 4500 Па 549 кг
51 519 грнЗаказать
АИР200М4 37 кВт 1500 об/мин 20000 м³/час 4000 Па 591 кг
56 639 грнЗаказать
ВЦ 6-28 №10 (сх. 5) Перейти » 57 915 грн АИР180М4 30 кВт 1500 об/мин 11000 м³/час 6800 Па 800 кг
74 685 грнЗаказать
АИР200М4 37 кВт 1500 об/мин 13000 м³/час 7100 Па 872 кг
79 805 грнЗаказать
АИР200L4 45 кВт 1500 об/мин 13000 м³/час 10000 Па 910 кг
82 605 грнЗаказать
АИР225М4 55 кВт 1500 об/мин 16000 м³/час 10500 Па 1030 кг
88 315 грнЗаказать
АИР250S4 75 кВт 1500 об/мин 22000 м³/час 9400 Па 1199 кг
102 350 грнЗаказать
ВЦ 6-28 №11,2 Перейти » договорная АИР160М6 15 кВт 1000 об/мин 14000 м³/час 2500 Па 679 кг
договорнаяЗаказать
АИР180М6 18,5 кВт 1000 об/мин 18200 м³/час 2000 Па 693 кг
договорнаяЗаказать
АИР200М6 22 кВт 1000 об/мин 23100 м³/час 1700 Па 745 кг
договорнаяЗаказать
АИР200L4 45 кВт 1500 об/мин 20000 м³/час 6000 Па 954 кг
договорнаяЗаказать
АИР225М4 55 кВт 1500 об/мин 23200 м³/час 5800 Па 1030 кг
договорнаяЗаказать
АИР250S4 75 кВт 1500 об/мин 30000 м³/час 4000 Па 1158 кг
договорнаяЗаказать
ВЦ 6-28 №11,2 (сх. 5) Перейти » договорная АИР200М4 37 кВт 1500 об/мин 13000 м³/час 6200 Па 1218 кг
договорнаяЗаказать
АИР200L4 45 кВт 1500 об/мин 14700 м³/час 7800 Па 1247 кг
договорнаяЗаказать
АИР225М4 55 кВт 1500 об/мин 18000 м³/час 8100 Па 1349 кг
договорнаяЗаказать
АИР250S4 75 кВт 1500 об/мин 26000 м³/час 5900 Па 1554 кг
договорнаяЗаказать
АИР250М4 90 кВт 1500 об/мин 35000 м³/час 4000 Па 1657 кг
договорнаяЗаказать
ВЦ 6-28 №12,5 Перейти » договорная АИР200L6 30 кВт 1000 об/мин 25000 м³/час 2800 Па 1120 кг
договорнаяЗаказать
АИР225М6 37 кВт 1000 об/мин 30000 м³/час 2500 Па 1182 кг
договорнаяЗаказать
АИР250М4 90 кВт 1500 об/мин 31000 м³/час 7800 Па 1424 кг
договорнаяЗаказать
АИР280S4 110 кВт 1500 об/мин 40000 м³/час 7500 Па 1531 кг
договорнаяЗаказать
АИР280М4 132 кВт 1500 об/мин 44000 м³/час 4000 Па 1781 кг
договорнаяЗаказать
ВЦ 6-28 №12,5 (сх. 5) Перейти » договорная АИР200М6 22 кВт 1000 об/мин 13000 м³/час 4000 Па 1366 кг
договорнаяЗаказать
АИР200L6 30 кВт 1000 об/мин 14800 м³/час 5000 Па 1429 кг
договорнаяЗаказать
АИР200М4 37 кВт 1500 об/мин 15700 м³/час 6000 Па 1431 кг
договорнаяЗаказать
АИР200L4 45 кВт 1500 об/мин 16100 м³/час 7200 Па 1466 кг
договорнаяЗаказать
АИР225М4 55 кВт 1500 об/мин 17300 м³/час 8000 Па 1597 кг
договорнаяЗаказать
АИР250S4 75 кВт 1500 об/мин 23900 м³/час 8100 Па 1767 кг
договорнаяЗаказать
АИР250М4 90 кВт 1500 об/мин 27000 м³/час 7500 Па 1871 кг
договорнаяЗаказать
АИР280S4 110 кВт 1500 об/мин 36000 м³/час 6200 Па 2017 кг
договорнаяЗаказать
АИР280М4 132 кВт 1500 об/мин 48000 м³/час 3400 Па 2394 кг
договорнаяЗаказать

Обзор центробежных вентиляторов ВЦ 6-28

Общие данные

  • вентиляторы центробежные высокого давления;
  • материал - углеродистая сталь
    (алюминий, нержавеющая сталь, разнородные металлы - под заказ);
  • покраска вентилятора - порошковая;
  • количество лопаток рабочего колеса - 16 шт.;
  • лопатки загнутые назад;
  • правое или левое вращение;
  • есть возможность поворота корпуса от 0 до 360° (шаг 45°);
  • исполнение на валу двигателя (схема 1) или через клино-ременную передачу (схема 5);
  • электродвигатель общепромышленный (взрывозащищенный - под заказ);
  • напряжение сети 380 В;
  • гарантия 2 года.

Применение ВЦ 6-28

Центробежные вентиляторы ВЦ 6-28 являются промышленными вентиляторами высокого давления. Используются в приточных и вытяжных системах вентиляции, в системах кондиционирования воздуха, в разных сферах промышленности (для транспортировки газообразных смесей и для других производственных целей).

Радиальные (центробежные) вентиляторы ВЦ 6-28 предназначены для перемещения воздуха и неагрессивных газовых смесей. В транспортируемой рабочей среде не должно быть липких веществ и волокнистых материалов. Пыль и мелкие твердые частицы могут присутствовать в концентрации до 100 мг/м³.



Направление вращения вентилятора ВЦ 6-28 и углы поворота корпуса улитки

Направление и угол поворота корпуса центробежного вентилятора ВЦ 6-28

Обозначения на схеме

ПР - правое вращение вентилятора: ВЦ 6-28 (правый)
ЛЕВ - левое вращение вентилятора: ВЦ 6-28 (левый)
0°...315° - угол поворота корпуса вентилятора


Как определить направление вращения

Направление корпуса вентилятора соответствует направлению вращения рабочего колеса и определяется СО СТОРОНЫ ВСАСЫВАНИЯ ВОЗДУХА:

  • вращение ПРАВОЕ - если спираль улитки направлена ЗА часовой стрелкой
  • вращение ЛЕВОЕ - если спираль улитки направлена ПРОТИВ часовой стрелки


Углы поворота корпуса ВЦ 6-28

Все центробежные вентиляторы ВЦ 6-28 имеют возможность изменения угла поворота улитки. Это существенно упрощает монтаж как самого вентилятора, так и подводимых к нему воздуховодов. Поворачиваться улитка может на 45°, 90°, 135°, 180°, 225°, 270° и 315°.


×
