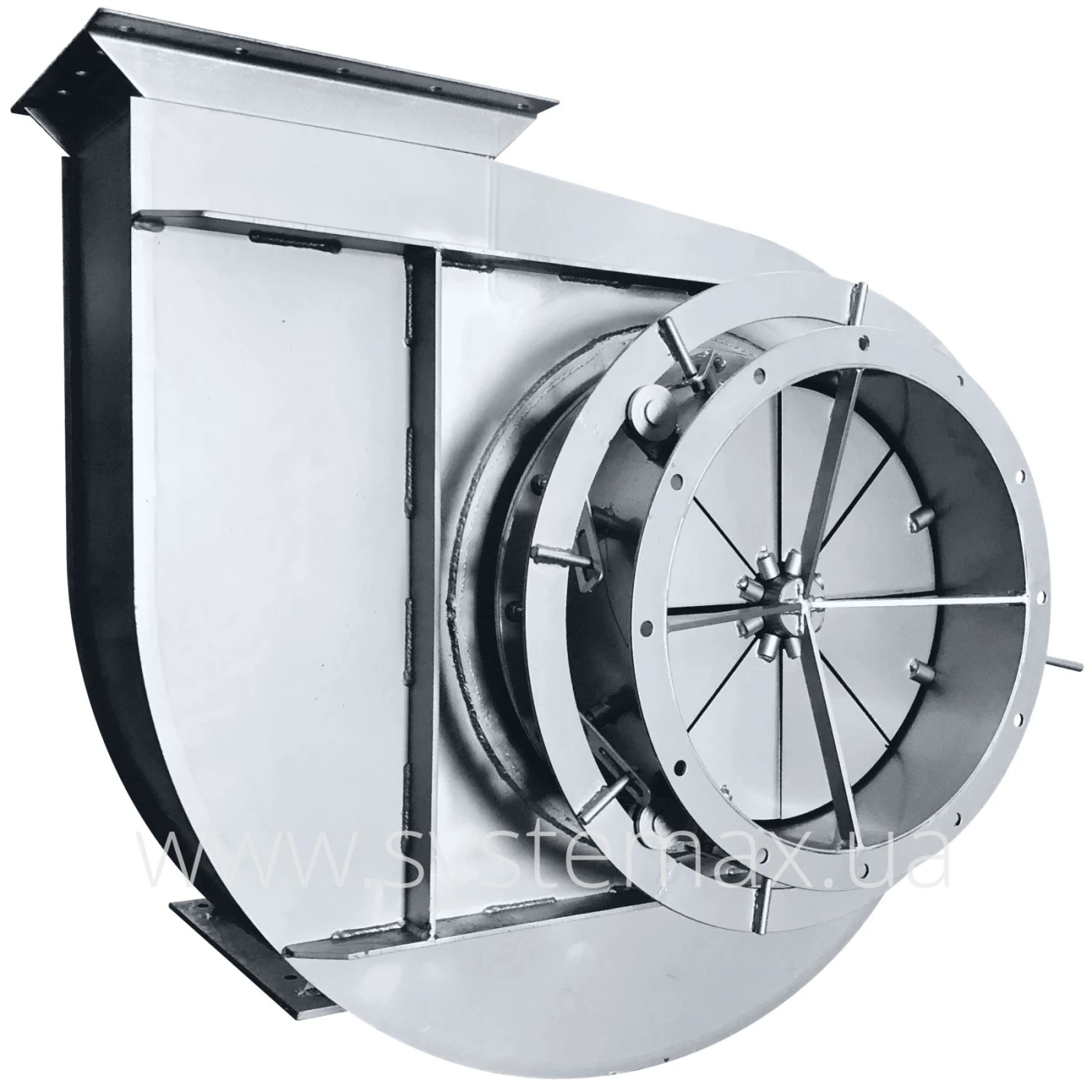

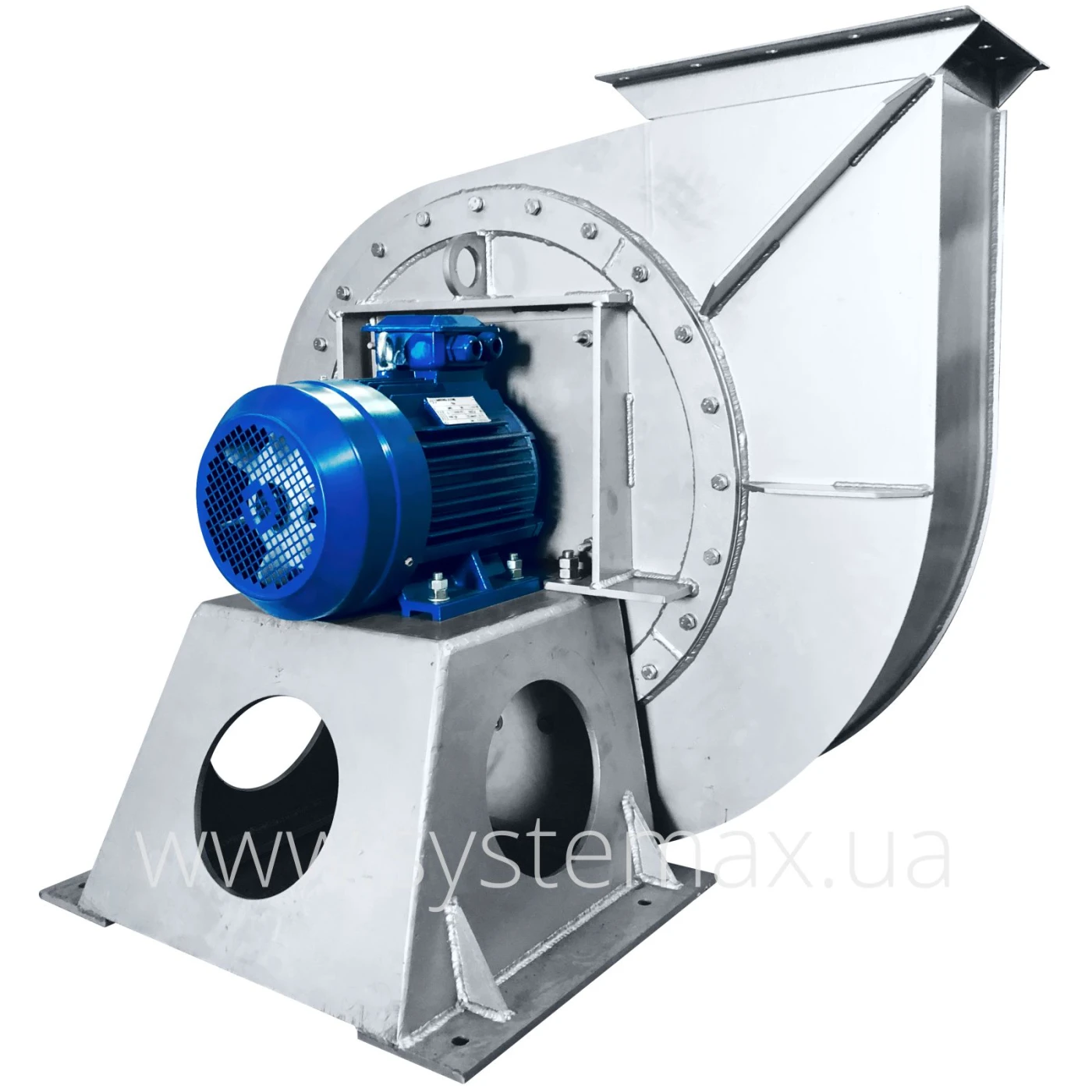

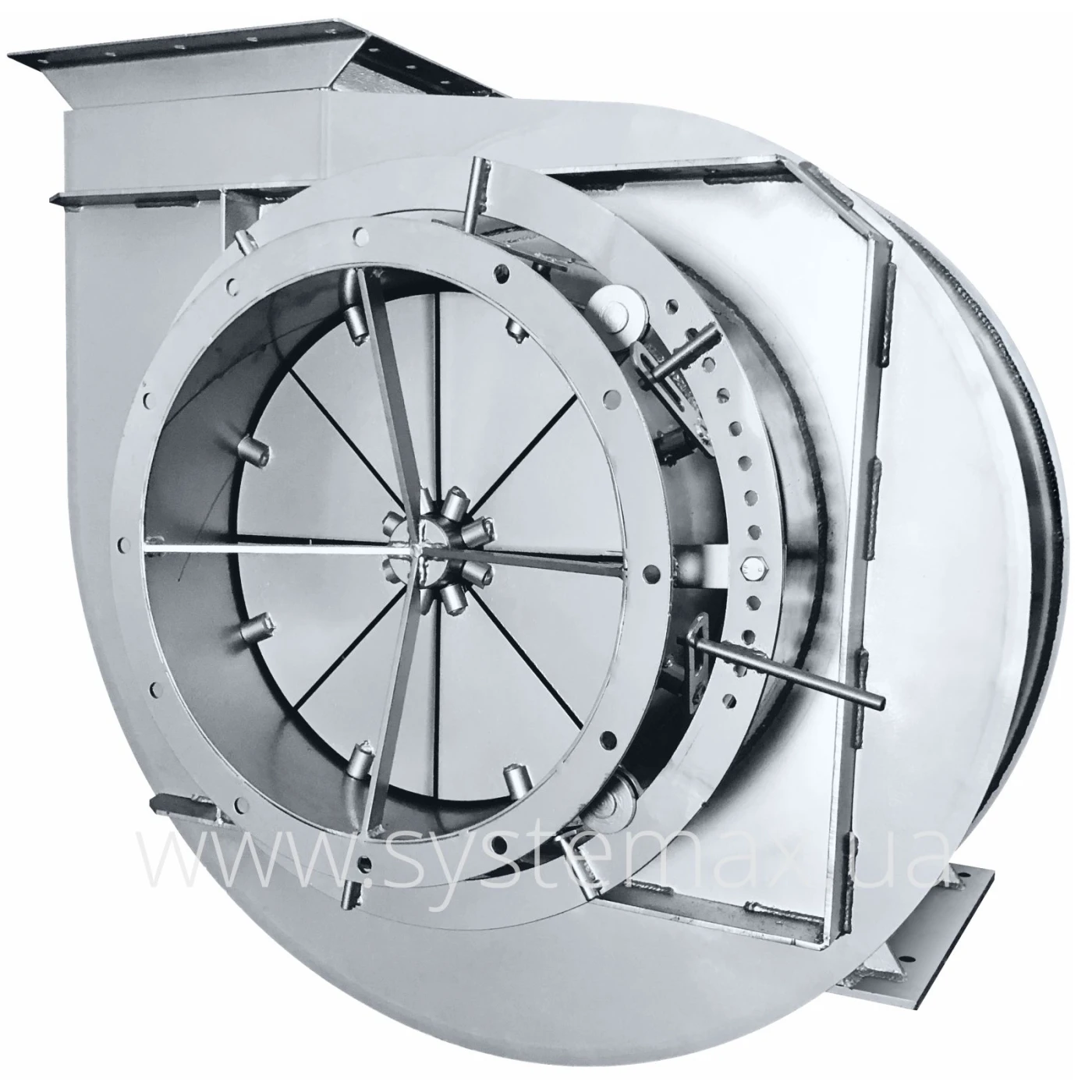

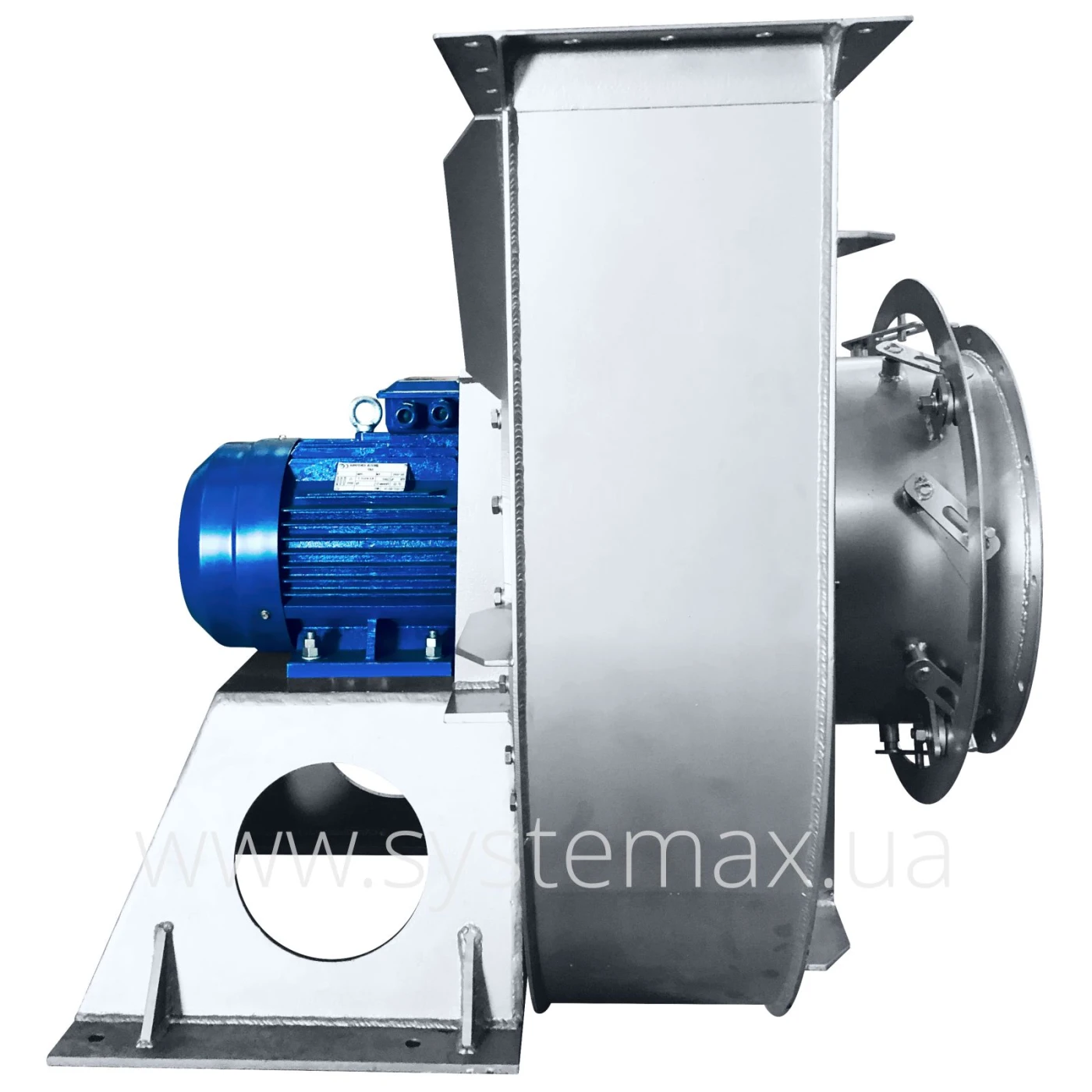

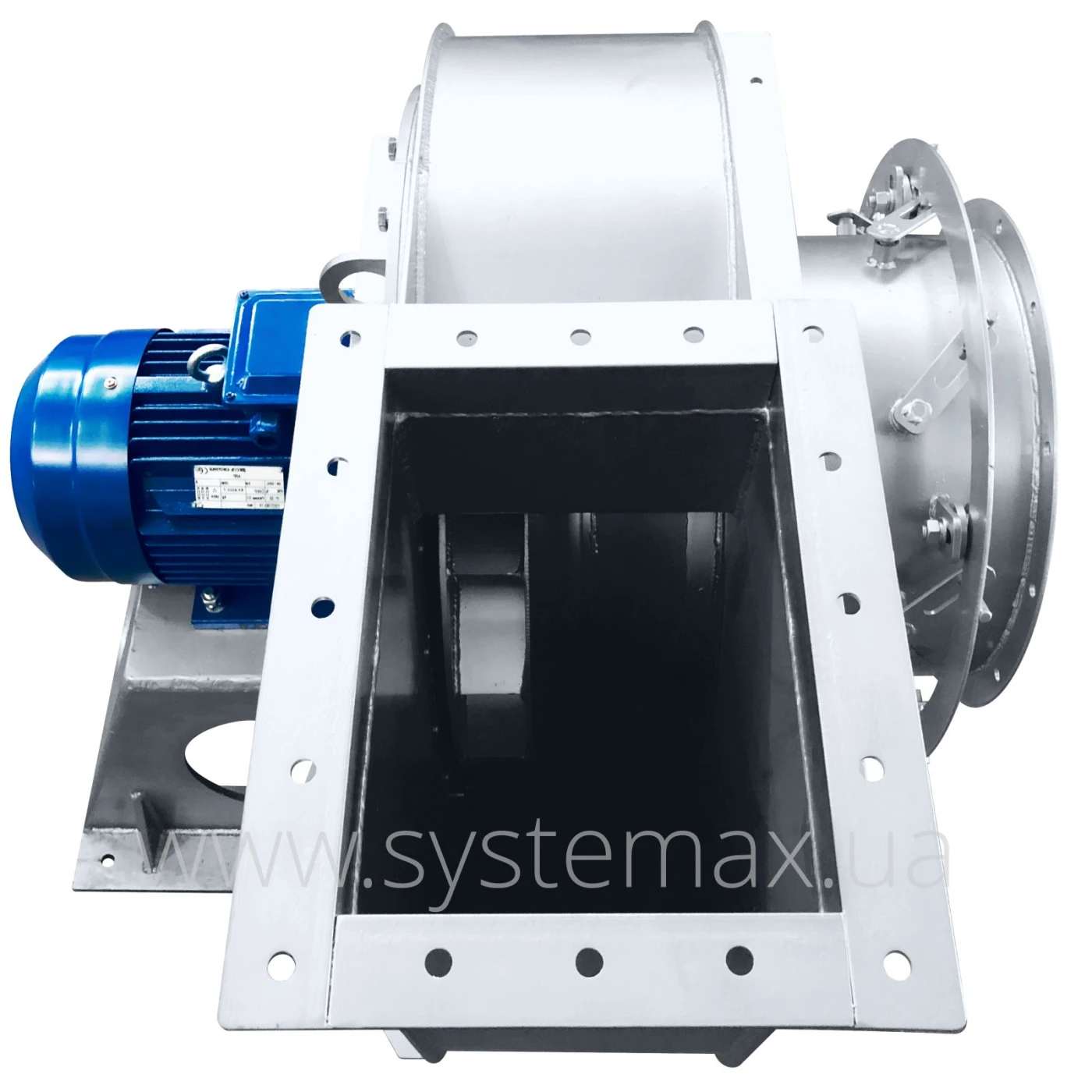

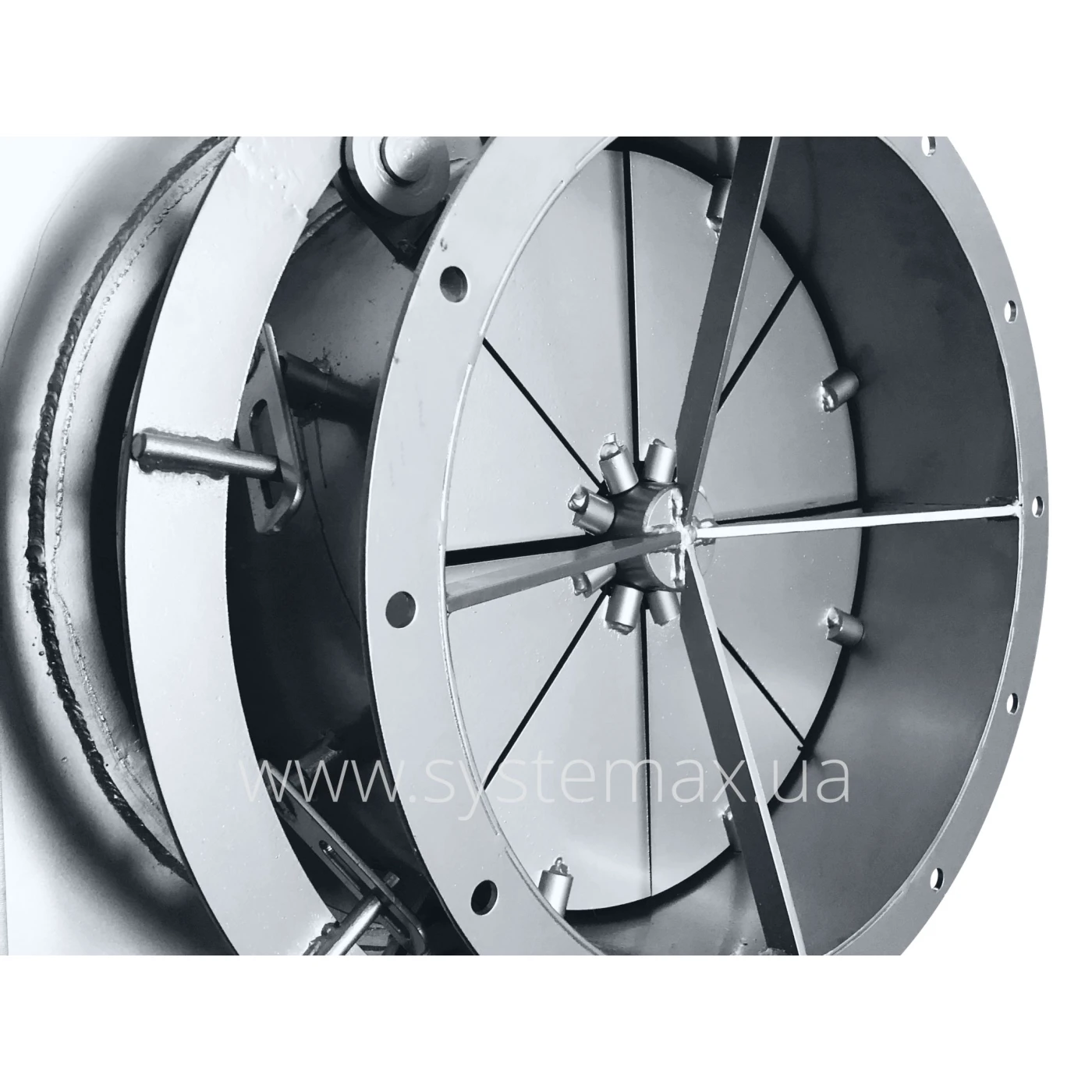

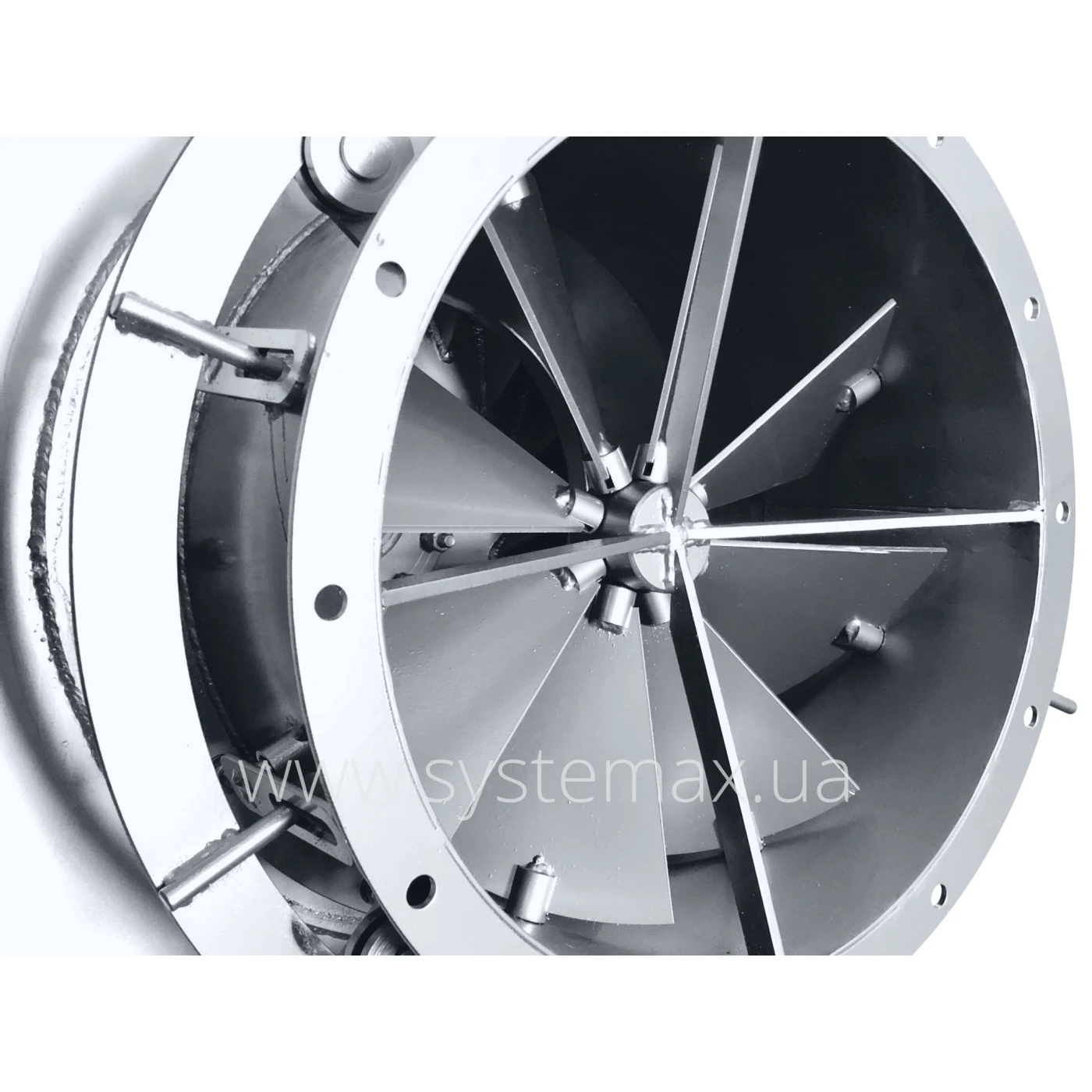

ВДН вентиляторы дутьевые напорные

brand logo
Сделано в Украине  brand flag

ОБЩИЕ СВЕДЕНИЯ

  • Одностороннего всасывания
  • Корпус спиральный поворотный
  • Назад загнутые лопатки
  • Количество лопаток 16 шт.
  • Направление вращения - правое или левое

ВАРИАНТЫ ИСПОЛНЕНИЯ ВЕНТИЛЯТОРА

  • Из углеродистой стали
  • Из нержавеющей стали
Номер вентилятора Электродвигатель Мощность Частота Производительность Давление Вес Цена, с НДС
ВДН-6,3 Перейти » 72 248 грн АИР112М4 5.5 кВт 1500 об/мин 4200 м³/час 1300 Па 297 кг
83 789 грнЗаказать
АИР132S4 7.5 кВт 1500 об/мин 4500 м³/час 1500 Па 304 кг
87 941 грнЗаказать
АИР180S2 22 кВт 3000 об/мин 8700 м³/час 5400 Па 422 кг
107 665 грнЗаказать
ВДН-6,3 (сх. 3) Перейти » 153 387 грн АИР112М4 5.5 кВт 1500 об/мин 4200 м³/час 1300 Па 360 кг
164 928 грнЗаказать
АИР132S4 7.5 кВт 1500 об/мин 4500 м³/час 1500 Па 367 кг
169 080 грнЗаказать
ВДН-8 Перейти » 83 363 грн АИР132S4 7.5 кВт 1500 об/мин 8600 м³/час 2100 Па 428 кг
99 056 грнЗаказать
АИР132М4 11 кВт 1500 об/мин 10000 м³/час 2250 Па 436 кг
101 043 грнЗаказать
АИР160S4 15 кВт 1500 об/мин 13000 м³/час 2400 Па 501 кг
108 716 грнЗаказать
ВДН-8 (сх. 3) Перейти » 172 293 грн АИР132S4 7.5 кВт 1500 об/мин 8600 м³/час 2100 Па 626 кг
187 986 грнЗаказать
АИР132М4 11 кВт 1500 об/мин 10000 м³/час 2250 Па 634 кг
189 973 грнЗаказать
АИР160S4 15 кВт 1500 об/мин 13000 м³/час 2400 Па 699 кг
197 646 грнЗаказать
ВДН-9 Перейти » 87 580 грн АИР160S6 11 кВт 1000 об/мин 8200 м³/час 1200 Па 538 кг
117 919 грнЗаказать
АИР160М6 15 кВт 1000 об/мин 9400 м³/час 1250 Па 568 кг
121 438 грнЗаказать
АИР160S4 15 кВт 1500 об/мин 12500 м³/час 2700 Па 538 кг
117 608 грнЗаказать
АИР160М4 18.5 кВт 1500 об/мин 14000 м³/час 2800 Па 555 кг
120 330 грнЗаказать
АИР180S4 22 кВт 1500 об/мин 17000 м³/час 2900 Па 573 кг
126 989 грнЗаказать
ВДН-9 (сх. 3) Перейти » 181 175 грн АИР160S6 11 кВт 1000 об/мин 8200 м³/час 1200 Па 743 кг
209 839 грнЗаказать
АИР160М6 15 кВт 1000 об/мин 9400 м³/час 1250 Па 773 кг
210 358 грнЗаказать
АИР160S4 15 кВт 1500 об/мин 12500 м³/час 2700 Па 743 кг
206 528 грнЗаказать
АИР160М4 18.5 кВт 1500 об/мин 14000 м³/час 2800 Па 760 кг
209 250 грнЗаказать
АИР180S4 22 кВт 1500 об/мин 17000 м³/час 2900 Па 778 кг
215 909 грнЗаказать
ВДН-10 Перейти » 100 741 грн АИР160S6 11 кВт 1000 об/мин 11400 м³/час 1500 Па 620 кг
134 591 грнЗаказать
АИР160М6 15 кВт 1000 об/мин 13000 м³/час 1550 Па 650 кг
138 110 грнЗаказать
АИР180М6 18.5 кВт 1000 об/мин 15100 м³/час 1600 Па 655 кг
144 320 грнЗаказать
АИР180М4 30 кВт 1500 об/мин 20000 м³/час 3400 Па 685 кг
146 485 грнЗаказать
ВДН-10 (сх. 3) Перейти » 197 847 грн АИР160S6 11 кВт 1000 об/мин 11400 м³/час 1500 Па 825 кг
223 511 грнЗаказать
АИР160М6 15 кВт 1000 об/мин 13000 м³/час 1550 Па 855 кг
227 030 грнЗаказать
АИР180М6 18.5 кВт 1000 об/мин 15100 м³/час 1600 Па 860 кг
233 240 грнЗаказать
АИР180М4 30 кВт 1500 об/мин 20000 м³/час 3400 Па 890 кг
235 405 грнЗаказать
ВДН-11,2 Перейти » 116 708 грн АИР160М6 15 кВт 1000 об/мин 16000 м³/час 1900 Па 850 кг
145 891 грнЗаказать
АИР180М6 18.5 кВт 1000 об/мин 18700 м³/час 2000 Па 855 кг
152 101 грнЗаказать
АИР200М6 22 кВт 1000 об/мин 20150 м³/час 2120 Па 890 кг
159 751 грнЗаказать
АИР200L4 45 кВт 1500 об/мин 25000 м³/час 4300 Па 955 кг
173 525 грнЗаказать
АИР225М4 55 кВт 1500 об/мин 29000 м³/час 4500 Па 1020 кг
182 929 грнЗаказать
ВДН-11,2 (сх. 3) Перейти » 211 185 грн АИР160М6 15 кВт 1000 об/мин 16000 м³/час 1900 Па 1105 кг
240 368 грнЗаказать
АИР180М6 18.5 кВт 1000 об/мин 18700 м³/час 2000 Па 1110 кг
246 578 грнЗаказать
АИР200М6 22 кВт 1000 об/мин 20150 м³/час 2120 Па 1145 кг
254 228 грнЗаказать
АИР200L4 45 кВт 1500 об/мин 25000 м³/час 4300 Па 1210 кг
268 002 грнЗаказать
АИР225М4 55 кВт 1500 об/мин 29000 м³/час 4500 Па 1275 кг
277 406 грнЗаказать
ВДН-12,5 Перейти » 138 938 грн АИР200L6 30 кВт 1000 об/мин 22500 м³/час 2300 Па 1095 кг
189 400 грнЗаказать
АИР225М6 37 кВт 1000 об/мин 25000 м³/час 2450 Па 1230 кг
201 674 грнЗаказать
АИР250S4 75 кВт 1500 об/мин 34000 м³/час 5300 Па 1320 кг
223 791 грнЗаказать
АИР250М4 90 кВт 1500 об/мин 42000 м³/час 5500 Па 1365 кг
233 565 грнЗаказать
ВДН-12,5 (сх. 3) Перейти » 222 300 грн АИР200L6 30 кВт 1000 об/мин 22500 м³/час 2300 Па 1355 кг
272 762 грнЗаказать
АИР225М6 37 кВт 1000 об/мин 25000 м³/час 2450 Па 1490 кг
285 036 грнЗаказать
АИР250S4 75 кВт 1500 об/мин 34000 м³/час 5300 Па 1580 кг
307 153 грнЗаказать
АИР250М4 90 кВт 1500 об/мин 42000 м³/час 5500 Па 1625 кг
316 927 грнЗаказать
ВДН-13 Перейти » 144 495 грн АИР200L6 30 кВт 1000 об/мин 25500 м³/час 2500 Па 1155 кг
194 957 грнЗаказать
АИР225М6 37 кВт 1000 об/мин 27000 м³/час 2600 Па 1290 кг
207 231 грнЗаказать
АИР250М4 90 кВт 1500 об/мин 46000 м³/час 5800 Па 1425 кг
239 122 грнЗаказать
АИР280S4 110 кВт 1500 об/мин 50000 м³/час 5900 Па 1580 кг
268 363 грнЗаказать
АИР280М4 132 кВт 1500 об/мин 55000 м³/час 6000 Па 1630 кг
283 168 грнЗаказать
ВДН-13 (сх. 3) Перейти » 227 858 грн АИР200L6 30 кВт 1000 об/мин 25500 м³/час 2500 Па 1425 кг
278 320 грнЗаказать
АИР225М6 37 кВт 1000 об/мин 27000 м³/час 2600 Па 1560 кг
290 594 грнЗаказать
АИР250М4 90 кВт 1500 об/мин 46000 м³/час 5800 Па 1695 кг
322 485 грнЗаказать
АИР280S4 110 кВт 1500 об/мин 50000 м³/час 5900 Па 1850 кг
351 726 грнЗаказать
АИР280М4 132 кВт 1500 об/мин 55000 м³/час 6000 Па 1900 кг
366 531 грнЗаказать
ВДН-15 (сх. 3) Перейти » договорная АИР280S8 55 кВт 750 об/мин 40000 м³/час 1700 Па 2780 кг
договорнаяЗаказать
АИР280S6 75 кВт 1000 об/мин 52000 м³/час 3000 Па 2780 кг
договорнаяЗаказать
АИР355S4 250 кВт 1500 об/мин 77000 м³/час 6800 Па 3715 кг
договорнаяЗаказать
ВДН-17 (сх. 3) Перейти » договорная АИР280М8 75 кВт 750 об/мин 56000 м³/час 2200 Па 3250 кг
договорнаяЗаказать
АИР355S6 160 кВт 1000 об/мин 73000 м³/час 3900 Па 4050 кг
договорнаяЗаказать
ВДН-18 (сх. 3) Перейти » договорная АИР315S8 90 кВт 750 об/мин 115000 м³/час 2230 Па 6450 кг
договорнаяЗаказать
АИР355М6 200 кВт 1000 об/мин 152000 м³/час 3600 Па 6600 кг
договорнаяЗаказать
ВДН-19 (сх. 3) Перейти » договорная АИР315S8 90 кВт 750 об/мин 78000 м³/час 2750 Па 5535 кг
договорнаяЗаказать
АИР315М8 110 кВт 750 об/мин 86000 м³/час 2830 Па 5595 кг
договорнаяЗаказать
АИР355М6 200 кВт 1000 об/мин 103000 м³/час 4800 Па 5975 кг
договорнаяЗаказать
АИР355МВ6 250 кВт 1000 об/мин 120000 м³/час 4900 Па 6420 кг
договорнаяЗаказать
ВДН-20 (сх. 3) Перейти » договорная АИР355М8 160 кВт 750 об/мин 158000 м³/час 2750 Па 7900 кг
договорнаяЗаказать
ВДН-21 (сх. 3) Перейти » договорная АИР355М8 160 кВт 750 об/мин 103000 м³/час 3400 Па 6315 кг
договорнаяЗаказать
АИР355МВ8 200 кВт 750 об/мин 115000 м³/час 3500 Па 6570 кг
договорнаяЗаказать
ВДН-22 (сх. 3)
договорнаяЗаказать
ВДН-24 (сх. 3)
договорнаяЗаказать
ВДН-26 (сх. 3)
договорнаяЗаказать
ВДН-28 (сх. 3)
договорнаяЗаказать
ВДН-31,5 (сх. 3)
договорнаяЗаказать
ВДН-32 (сх. 3)
договорнаяЗаказать

Обзор дутьевых вентиляторов ВДН

Общие данные

  • вентиляторы центробежные (радиальные) дутьевые напорные;
  • материал - углеродистая сталь;
  • покраска вентилятора - порошковая;
  • количество лопаток рабочего колеса - 16 шт.;
  • лопатки загнутые назад;
  • правое или левое вращение;
  • есть возможность поворота корпуса от 0 до 360° (шаг 15°);
  • схема исполнения №1 (рабочее колесо на валу электродвигателя),
    схема исполнения №3 (привод на рабочее колесо через промежуточный вал);
  • гарантия 2 года.


Применение ВДН

Центробежные дутьевые вентиляторы ВДН предназначены для подачи воздуха в топочную камеру больших котлоагрегатов. Используются в паре с дымососами ДН и обеспечивают стабильный процес горения с необходимым разрежением в топочной камере. Сфера применения - объекты энергетики и промышленности.

Основные требования к эксплуатации ВДН:

  • расположение вентилятора в помещении, или на открытом воздухе, но с защищенным от атмосферных осадков электродвигателем;
  • температура перемещаемой среды в пределах -30 ...+80°С;
  • содержание пыли в воздухе не более 0,1 г/м³.


Направление вращения вентилятора ВДН и углы поворота корпуса улитки

Углы поворота дутьевого вентилятора правого вращения

Направление и угол поворота корпуса дутьевого вентилятора ВДН правого вращения

Углы поворота дутьевого вентилятора левого вращения

Направление и угол поворота корпуса дутьевого вентилятора ВДН левого вращения

Обозначения на схеме

ПР - правое вращение вентилятора: ВДН (правый)
ЛЕВ - левое вращение вентилятора: ВДН (левый)
0°...315° - угол поворота корпуса вентилятора


Как определить направление вращения

Направление корпуса вентилятора соответствует направлению вращения рабочего колеса и определяется СО СТОРОНЫ ЭЛЕКТРОДВИГАТЕЛЯ:

  • вращение ПРАВОЕ - если спираль улитки направлена ЗА часовой стрелкой
  • вращение ЛЕВОЕ - если спираль улитки направлена ПРОТИВ часовой стрелки


Углы поворота корпуса ВДН

Все напорные дутьевые вентиляторы ВДН имеют возможность изменения угла поворота улитки. Это существенно упрощает монтаж как самого дымососа, так и подводимого к нему дымопровода. Угол поворота может быть выставлен от 0° до 270° с кратностью 15°.

Перекручивать улитку дутьевого вентилятора покупатель может сам, но в таком случае оборудование снимается с заводской гарантии. Суть в том, что при манипуляциях с корпусом может быть нарушена балансировка рабочего колеса, что в последствии неминуемо приведет к скорому выходу вентилятора со строя. Поэтому, уже на стадии оформления заказа все технические нюансы оговариваются сразу и вентилятор на заводе изготавливается и собирается именно с тем углом поворота корпуса, какой пожелает заказчик.



Купить дутьевый вентиляторов ВДН в Киеве, доставка по Украине, экспорт в страны СНГ

Вентилятор центробежный дутьевый вентиляторов ВДН является очень популярным и наиболее востребованными на рынке Украины. Учитывая стандарты вентиляционного оборудования, модельный ряд вентиляторов ВДН от ПК СИСТЕМАКС включает в себя все необходимые типоразмеры (номера) для организации проекта вентиляции любой сложности. Высокое качество оборудования, разумная цена, соответствие стандартам ГОСТ, ДСТУ, ISO и проверенная испытаниями надежность - всё это преимущества, склоняющие выбор большинства становиться нашими постоянными клиентами.

Дутьевые веннтиляторы СИСТЕМАКС:

  • комплектуются электродвигателями премиального качества;
  • проходят высокоточную статическую и динамическую балансировку;
  • покрываются порошково-полимерной краской;
  • при необходимости устанавливаются подшипниковые узлы SNR.


После ряда испытаний дутьевые вентиляторы ПК СИСТЕМАКС утверждает Отдел Технического Контроля (ОТК). Агрегаты поставляются клиентам с техническим паспортом и подробной инструкцией о режимах эксплуатации, транспортировки и хранении. Надежность промышленных вентиляторов подтверждается гарантийным сроком 2 года.

Серия ВДН до сих пор является основной во всех странах СНГ. Поэтому, кроме реализации на внутреннем рынке Украины, много продукции идет на экспорт. В особенности Казахстан, Туркменистан, Грузия, Молдавия купить вентилятор ВДН могут без каких-либо сложностей, так как наши специалисты помогают с оформлением таможенных документов и доставкой груза до заказчика.

Популярные модели вентиляторов ВДН всегда поддерживаются в наличии на складе компании. Если у Вас возникла потребность в приобретении данного вида оборудования - купить дутьевой вентилятор ВДН проблем не составит. Для осуществления покупки заполните форму заказа на нашем официальном сайте systemax.ua, или просто позвоните по тел. +38 (044) 383-27-33. Также Вы можете отправить свой запрос на электронную почту [email protected]. Наши специалисты его обработают и во всем проконсультируют.

Вентиляторный завод ПК СИСТЕМАКС (Киев, Украина) предлагает самые выгодные условия на приобретение вентилятора ВДН: цена, наличие, сроки изготовления, доставка по Украине и условия оплаты. Для постоянных заказчиков всегда действуют оптовые цены.
