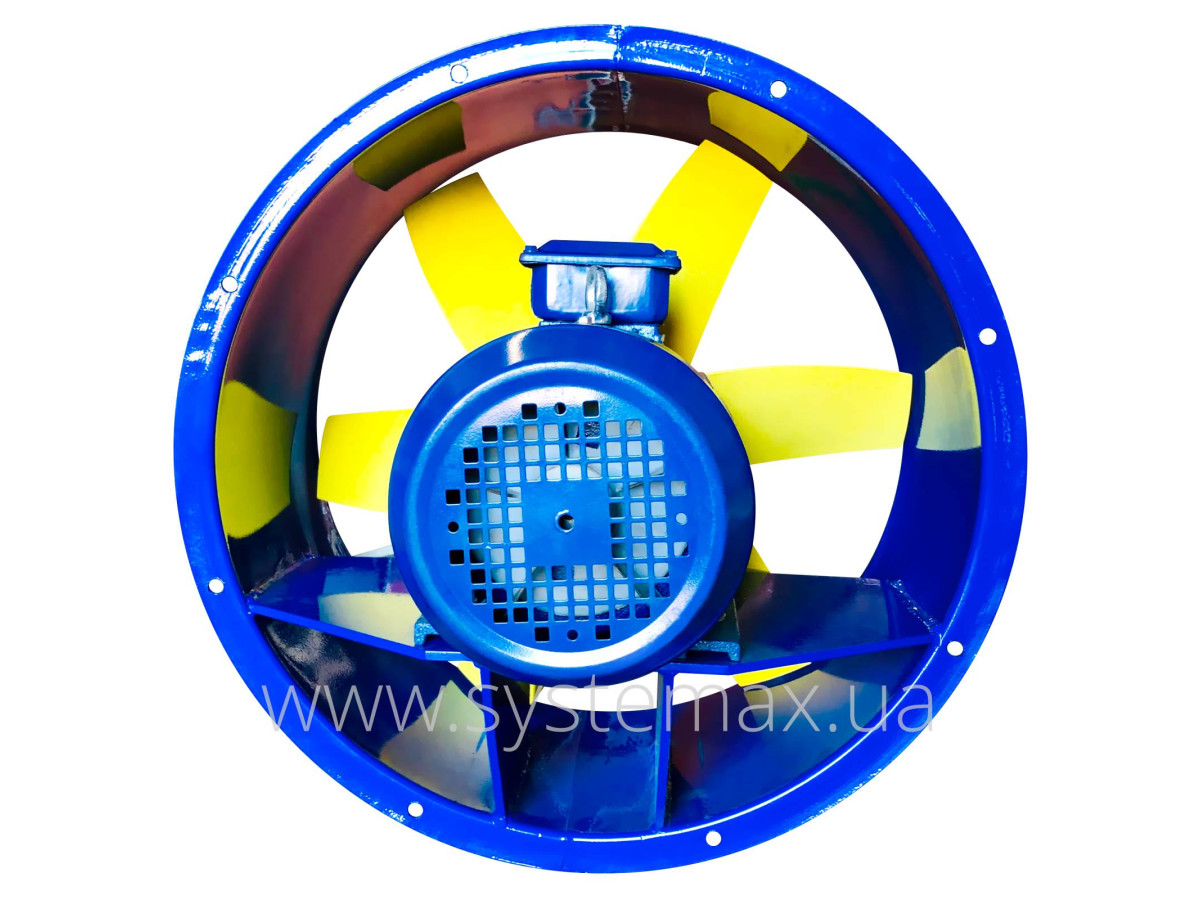

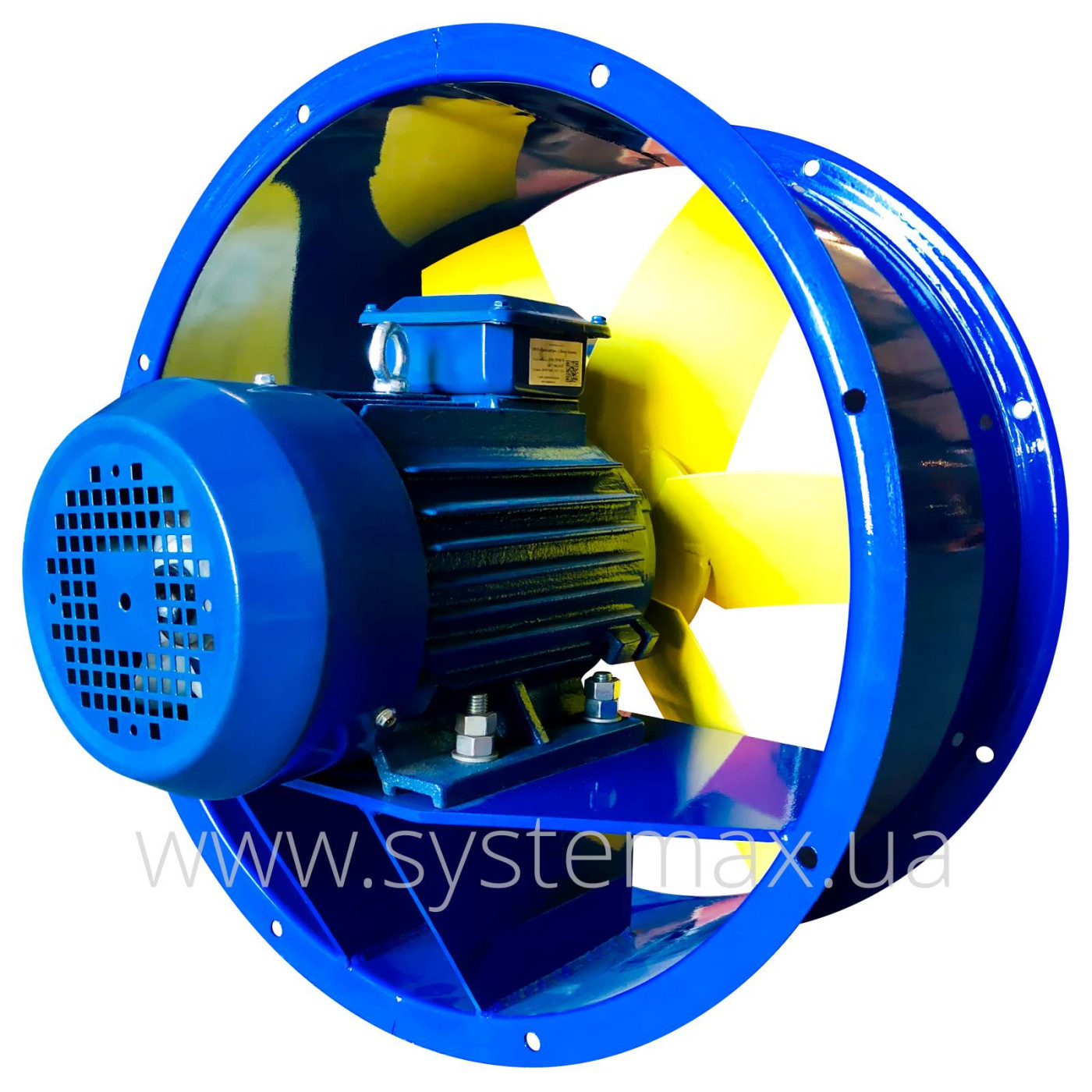

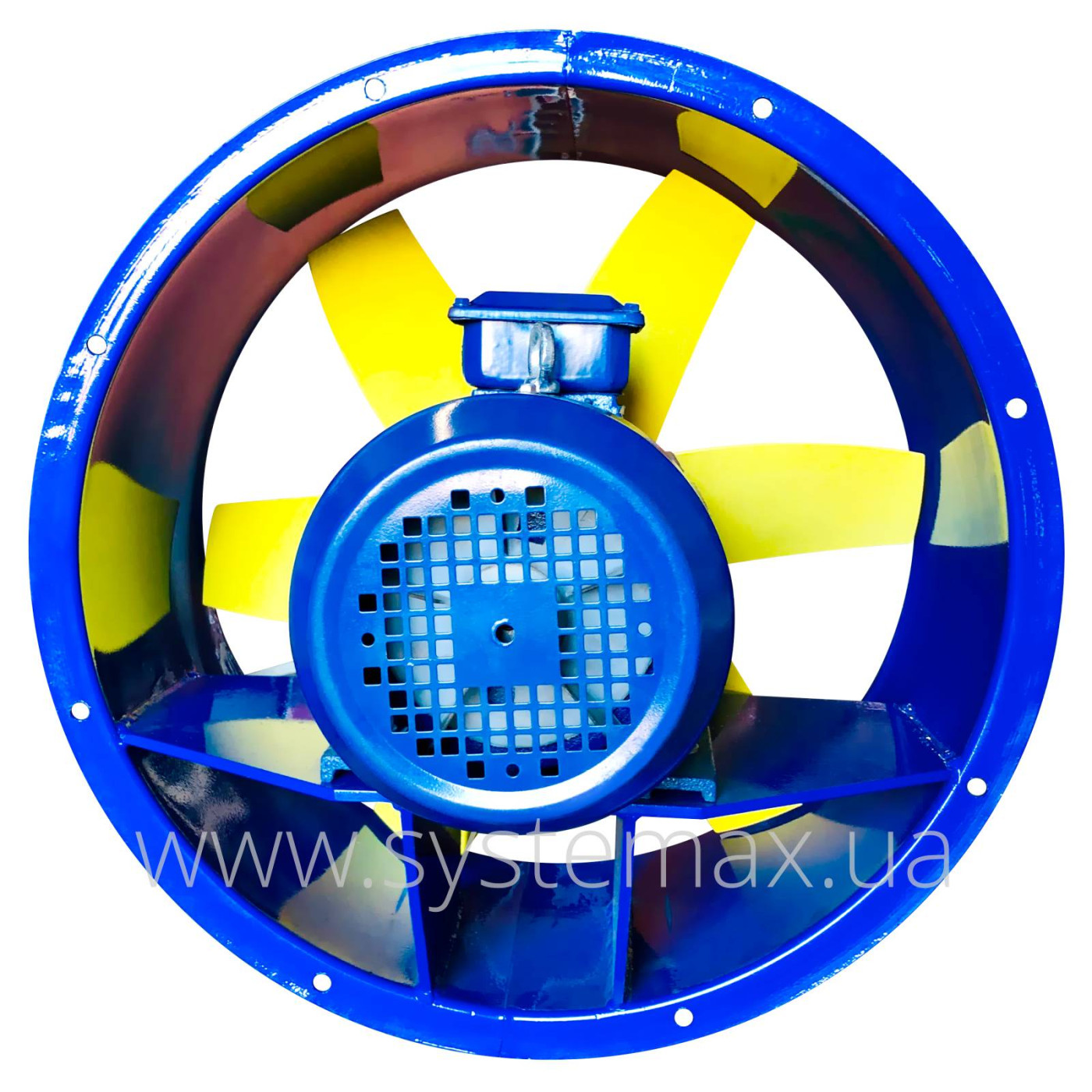

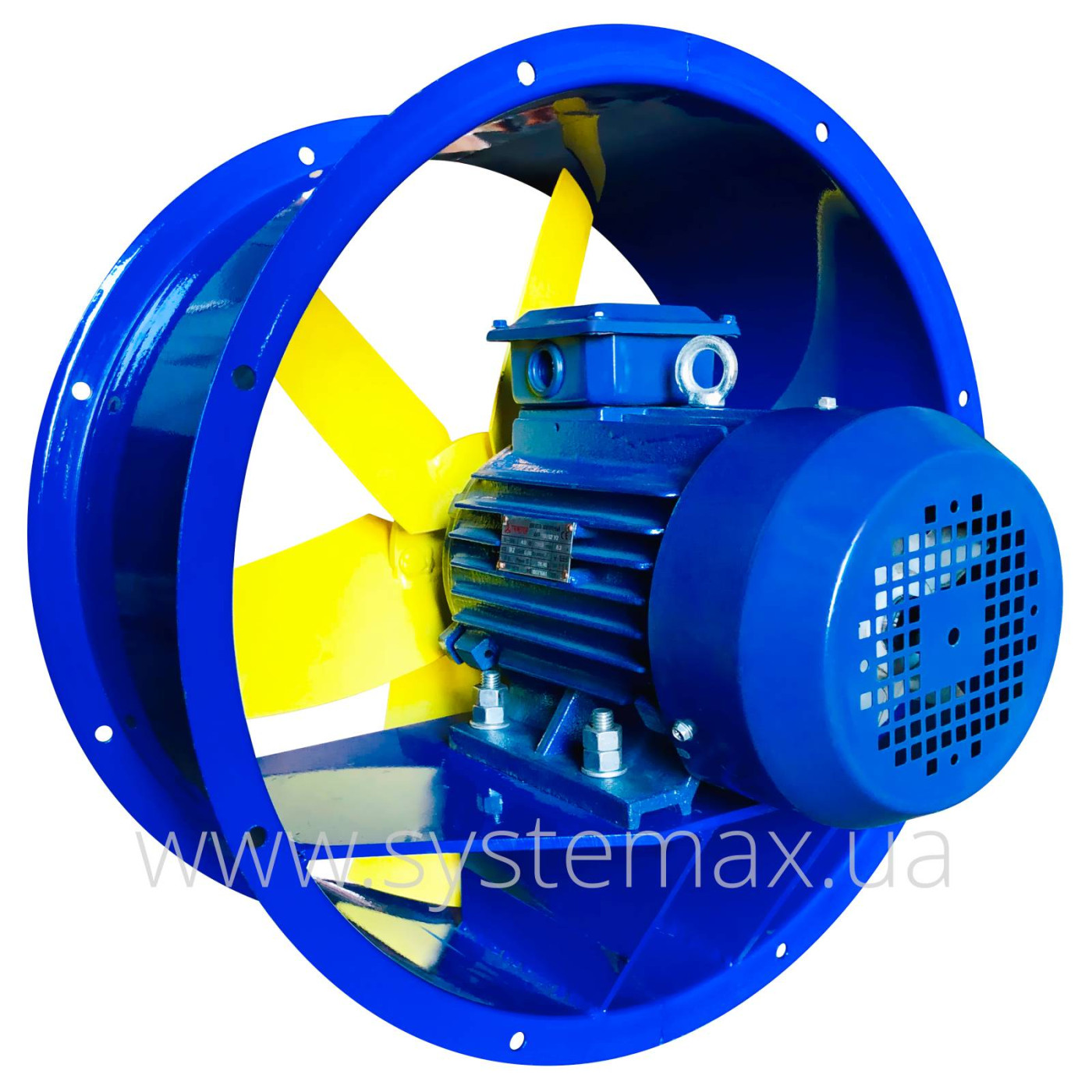

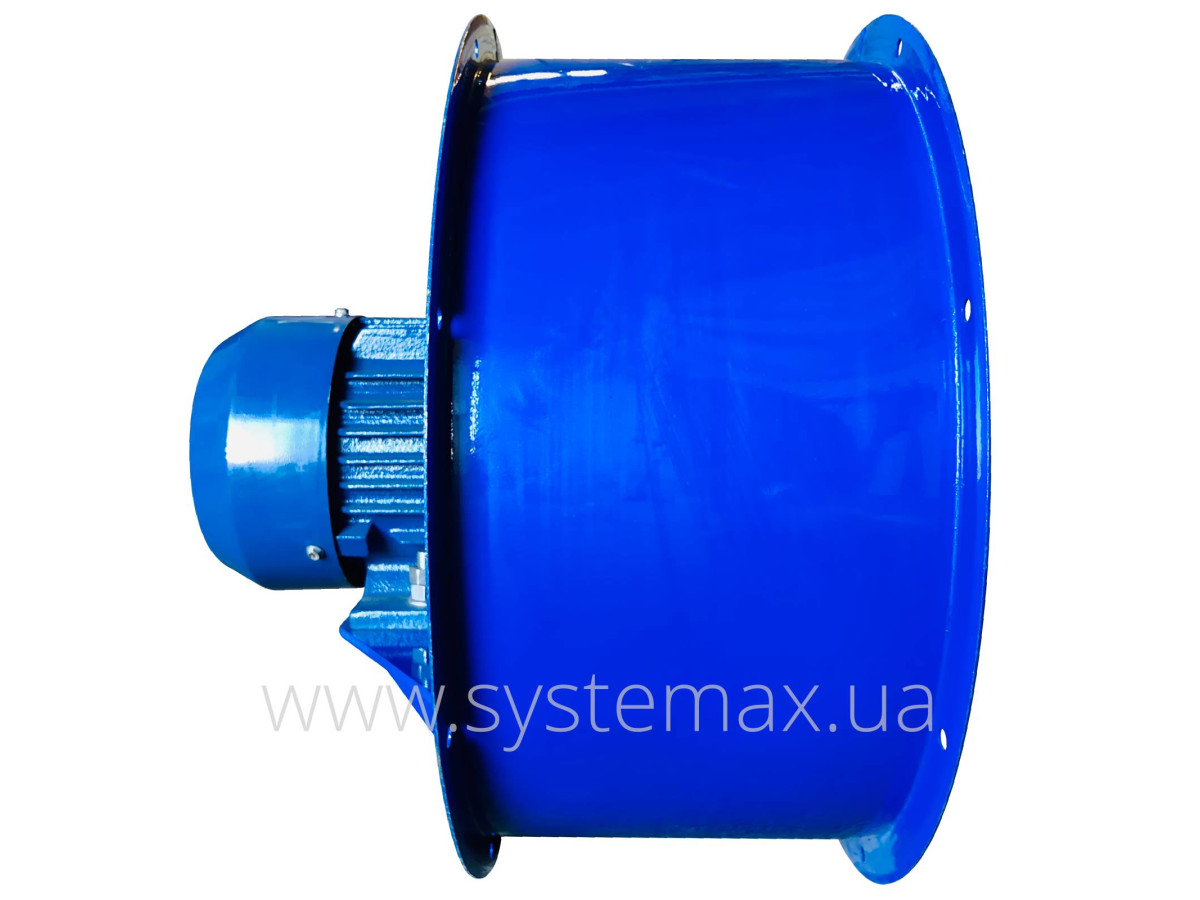

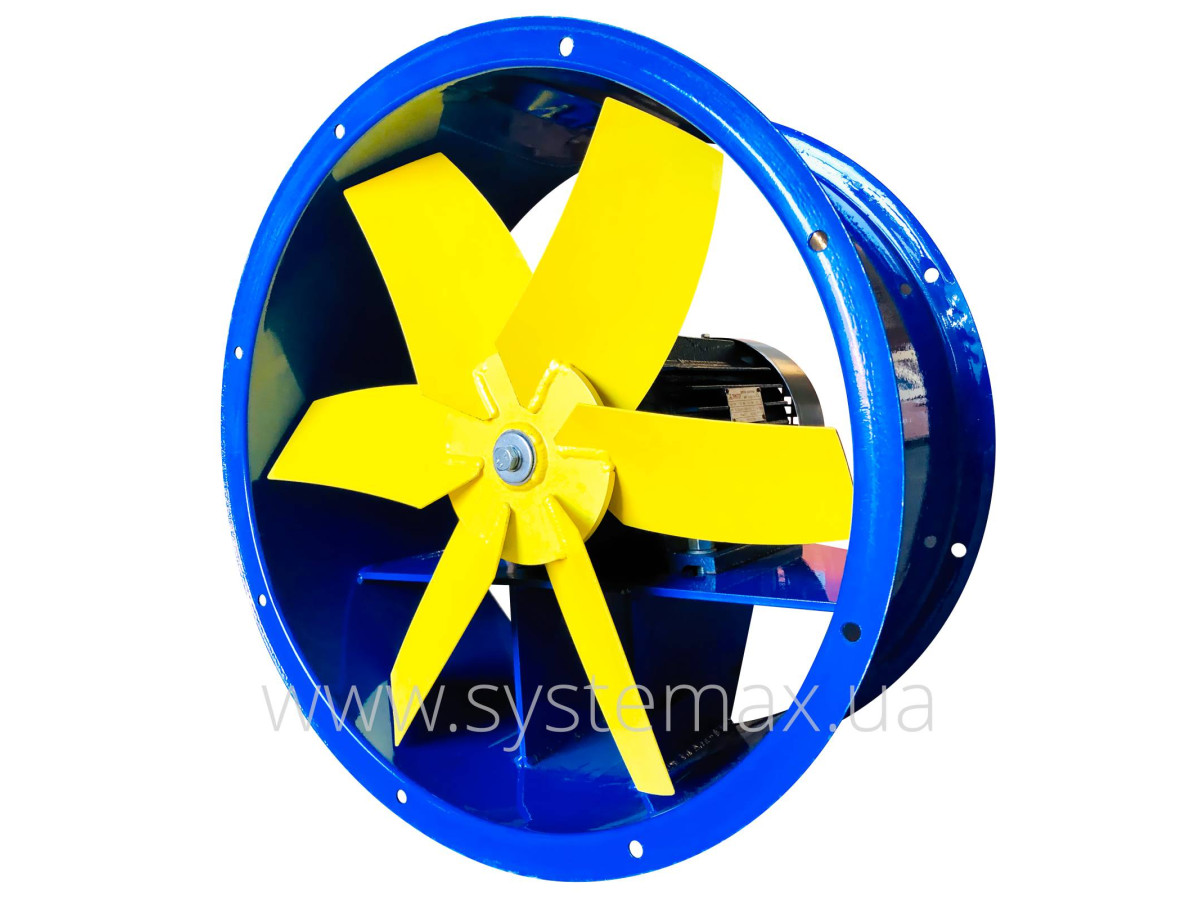

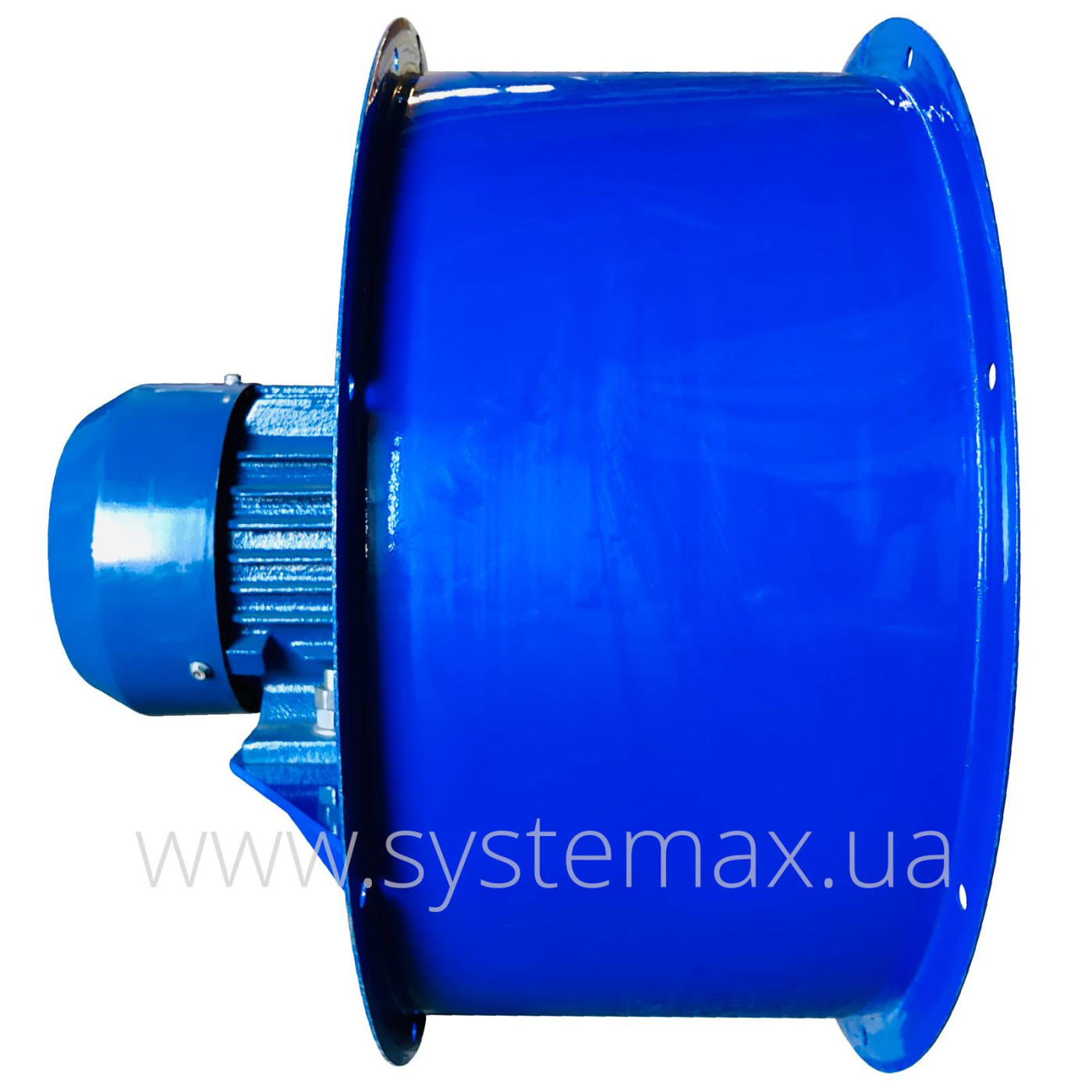

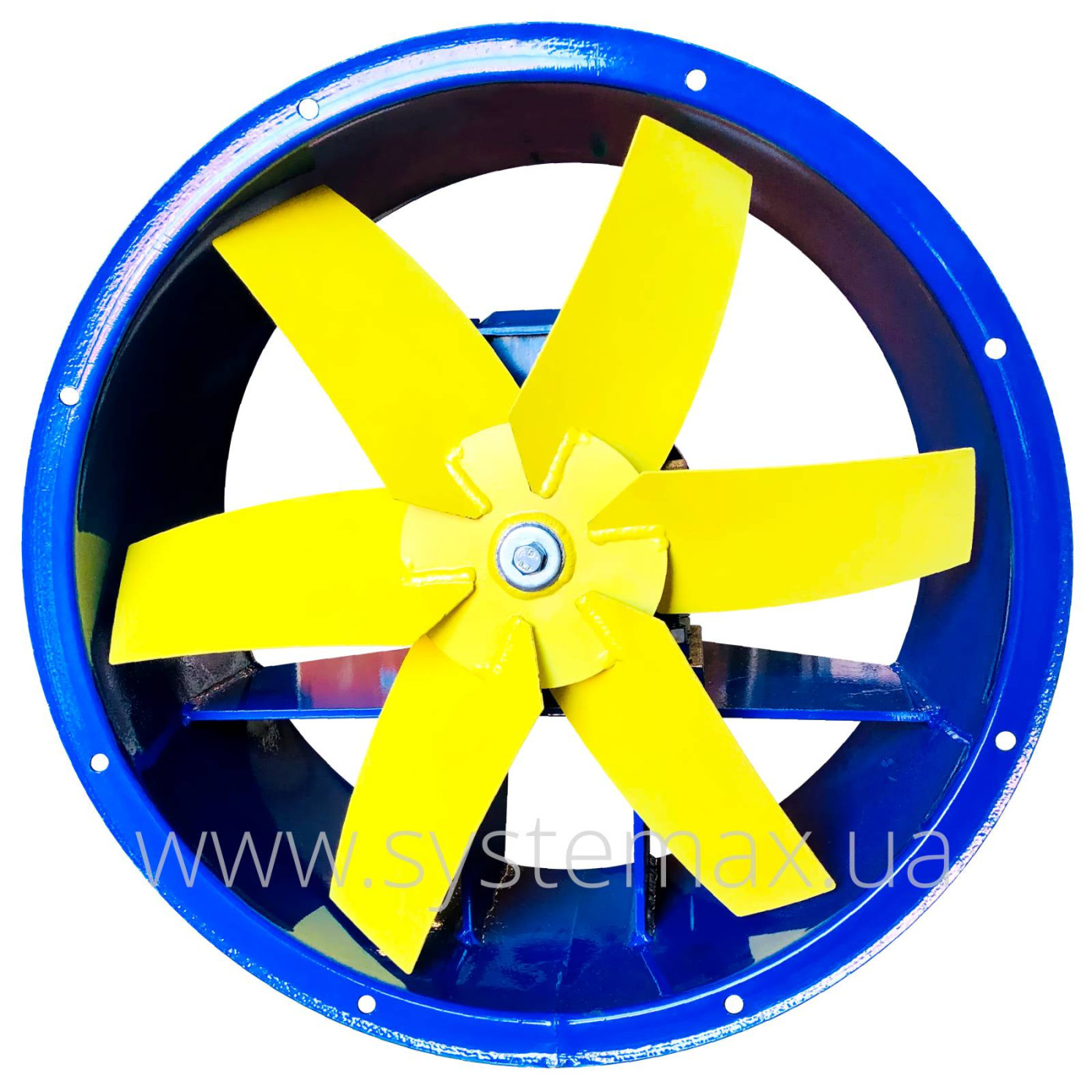

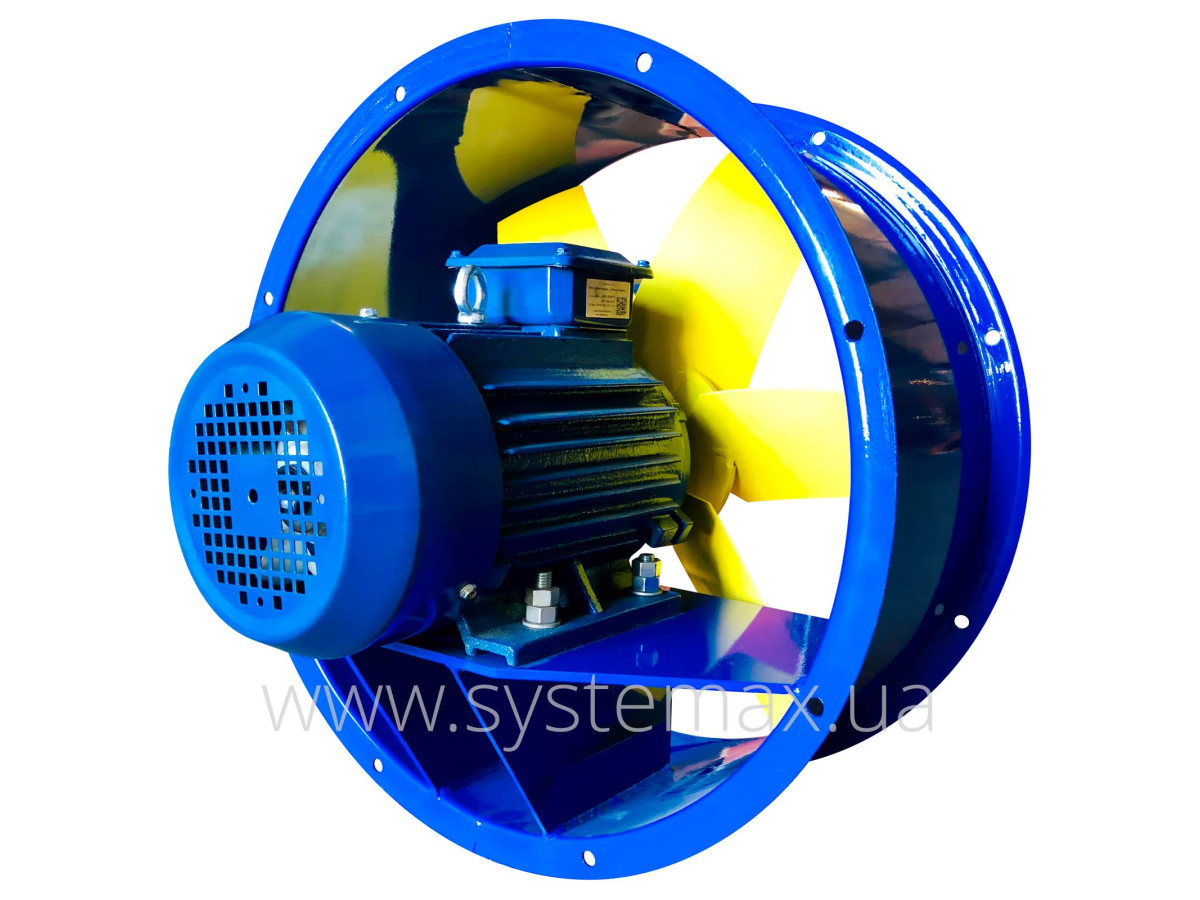

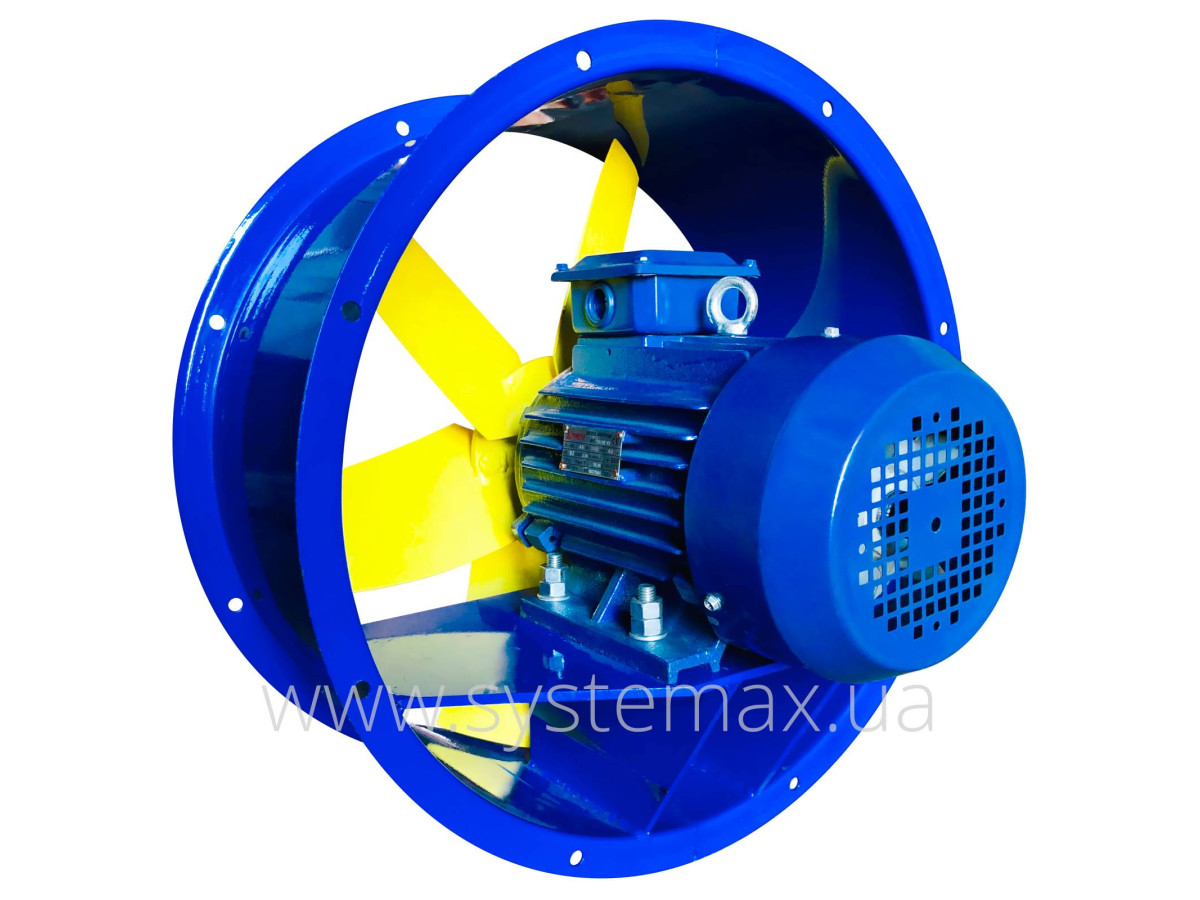

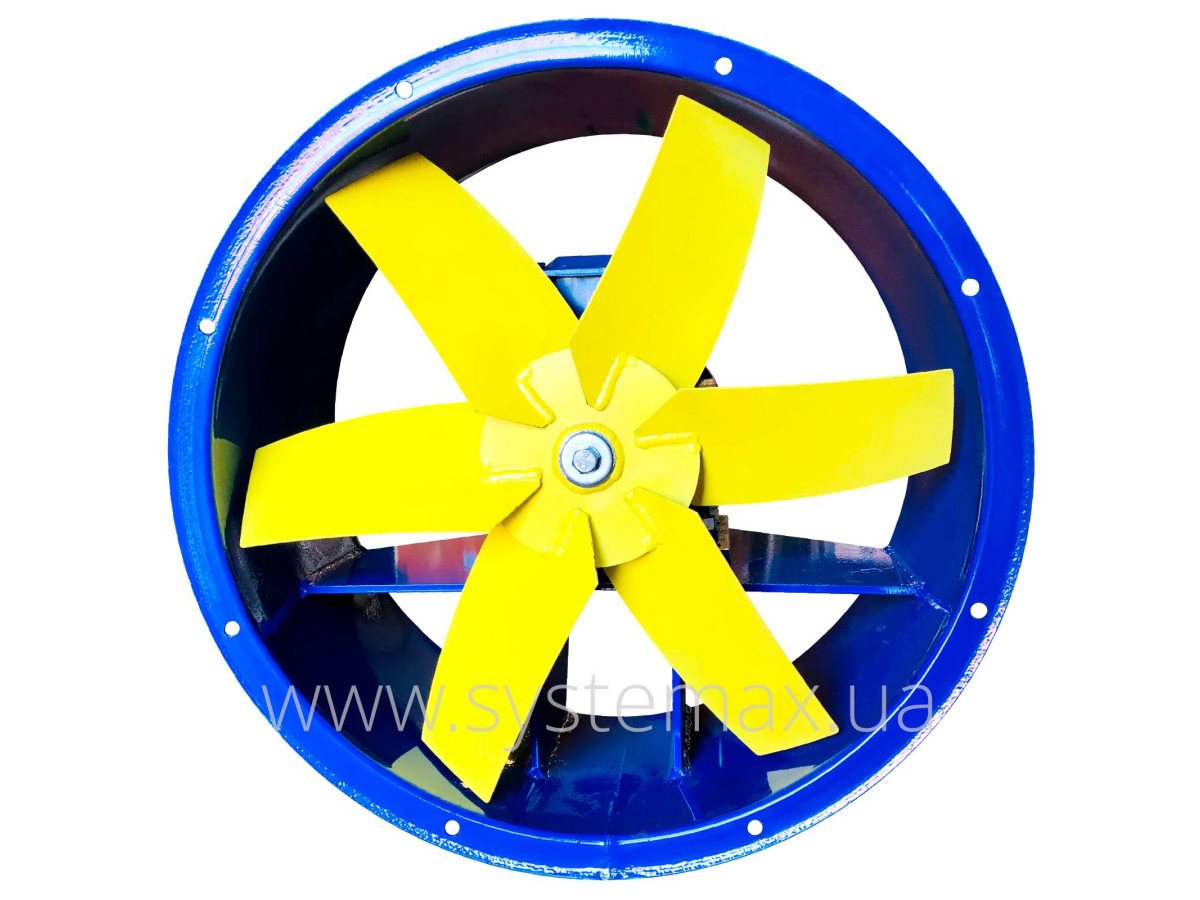

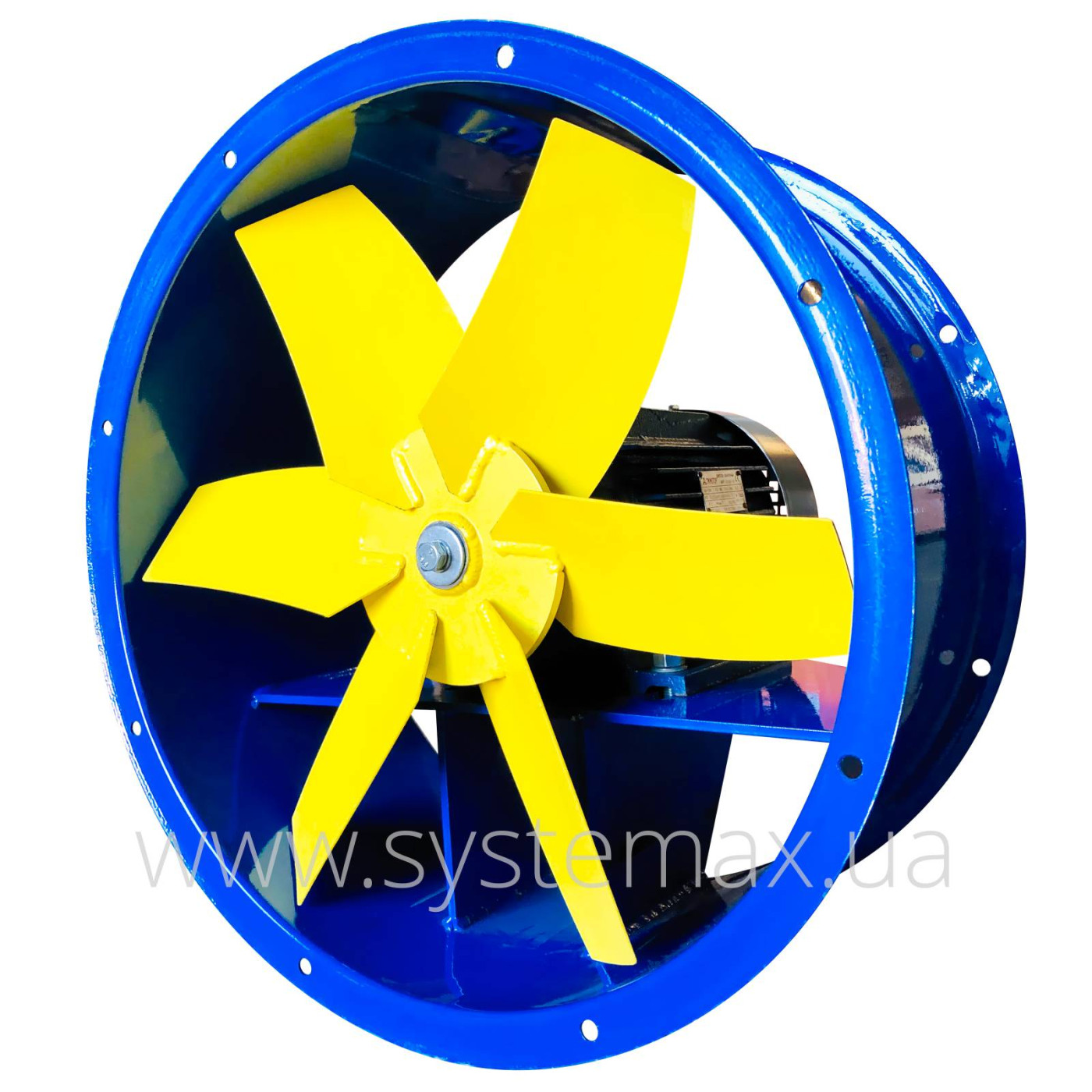

Вентиляторы осевые ВО 06-300 (6 лопастей)

Сделано в Украине

ОБЩИЕ СВЕДЕНИЯ

  • Количество лопаток 6 шт.
  • Направление вращения - правое или левое
  • Напряжение сети 380 В

ВАРИАНТЫ ИСПОЛНЕНИЯ ВЕНТИЛЯТОРА

  • Из углеродистой стали
  • Из нержавеющей стали
  • Из разнородных металлов
  • Из алюминиевых сплавов
Номер вентилятора Электродвигатель Мощность Частота Производительность Давление Вес Цена, с НДС
ВО 06-300/6 №4 Перейти » 1 643 грн АИР63А6 0,18 кВт 1000 об/мин 2200 м³/час 32 Па 13,0 кг
3 580 грнЗаказать
АИР63В6 0,25 кВт 1000 об/мин 2250 м³/час 33 Па 13,8 кг
3 608 грнЗаказать
АИР56В4 0,18 кВт 1500 об/мин 3400 м³/час 72 Па 12,4 кг
3 299 грнЗаказать
АИР63А4 0,25 кВт 1500 об/мин 3500 м³/час 76 Па 14,5 кг
3 380 грнЗаказать
АИР63В4 0,37 кВт 1500 об/мин 3620 м³/час 80 Па 16,5 кг
3 477 грнЗаказать
АИР71В2 1,1 кВт 3000 об/мин 6800 м³/час 290 Па 18,8 кг
3 731 грнЗаказать
АИР80А2 1,5 кВт 3000 об/мин 7000 м³/час 300 Па 23,4 кг
3 955 грнЗаказать
ВО 06-300/6 №5 Перейти » 2 054 грн АИР63А6 0,18 кВт 1000 об/мин 4400 м³/час 49 Па 17,8 кг
3 991 грнЗаказать
АИР63В6 0,25 кВт 1000 об/мин 4500 м³/час 50 Па 18,6 кг
4 019 грнЗаказать
АИР71А4 0,55 кВт 1500 об/мин 6600 м³/час 115 Па 21,4 кг
4 031 грнЗаказать
АИР71В4 0,75 кВт 1500 об/мин 6850 м³/час 122 Па 23,1 кг
4 164 грнЗаказать
АИР100S2 4 кВт 3000 об/мин 13500 м³/час 470 Па 37,0 кг
5 984 грнЗаказать
АИР100L2 5,5 кВт 3000 об/мин 14200 м³/час 485 Па 46,0 кг
6 599 грнЗаказать
ВО 06-300/6 №6,3 Перейти » 3 285 грн АИР71В6 0,55 кВт 1000 об/мин 8900 м³/час 75 Па 31,4 кг
5 638 грнЗаказать
АИР80В4 1,5 кВт 1500 об/мин 14000 м³/час 175 Па 37,9 кг
5 626 грнЗаказать
АИР90L4 2,2 кВт 1500 об/мин 14700 м³/час 180 Па 40,1 кг
6 158 грнЗаказать
ВО 06-300/6 №8 Перейти » 6 161 грн АИР90LA8 0,75 кВт 750 об/мин 14000 м³/час 72 Па 69,6 кг
9 601 грнЗаказать
АИР90LB8 1,1 кВт 750 об/мин 15000 м³/час 74 Па 72,4 кг
9 765 грнЗаказать
АИР90L6 1,5 кВт 1000 об/мин 18200 м³/час 128 Па 70,9 кг
9 476 грнЗаказать
АИР100L6 2,2 кВт 1000 об/мин 19400 м³/час 130 Па 79,5 кг
9 956 грнЗаказать
АИР112М4 5,5 кВт 1500 об/мин 28000 м³/час 305 Па 107,0 кг
11 528 грнЗаказать
АИР132S4 7,5 кВт 1500 об/мин 29450 м³/час 310 Па 134,1 кг
12 895 грнЗаказать
ВО 06-300/6 №10 Перейти » 8 213 грн АИР112МА8 2,2 кВт 750 об/мин 27900 м³/час 120 Па 124,4 кг
13 323 грнЗаказать
АИР112МВ8 3 кВт 750 об/мин 28400 м³/час 131 Па 129,2 кг
13 688 грнЗаказать
АИР132S6 5,5 кВт 1000 об/мин 38000 м³/час 207 Па 167,7 кг
14 993 грнЗаказать
ВО 06-300/6 №12,5 Перейти » 10 951 грн АИР160S8 7,5 кВт 750 об/мин 54000 м³/час 188 Па 283,1 кг
22 259 грнЗаказать
АИР160М6 15 кВт 1000 об/мин 71000 м³/час 331 Па 302,6 кг
23 516 грнЗаказать
АИР180М6 18,5 кВт 1000 об/мин 76000 м³/час 332 Па 320,5 кг
26 774 грнЗаказать

Обзор 6-лопастных осевых вентиляторов ВО 06-300

Общие данные

  • вентиляторы осевые (аксиальные) низкого давления;
  • материал - углеродистая сталь
    (алюминий, нержавеющая сталь, разнородные металлы - под заказ);
  • покраска вентилятора - порошковая;

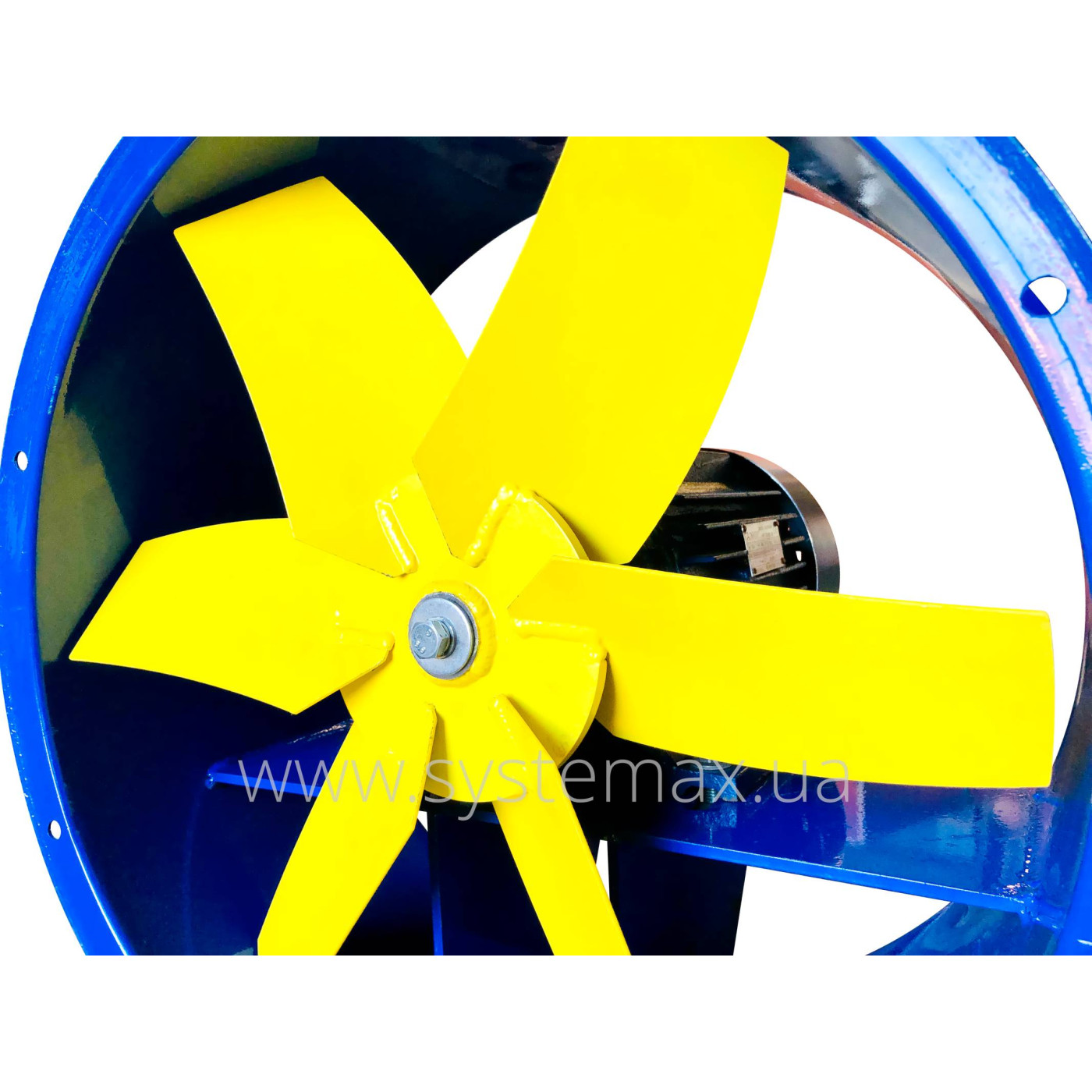

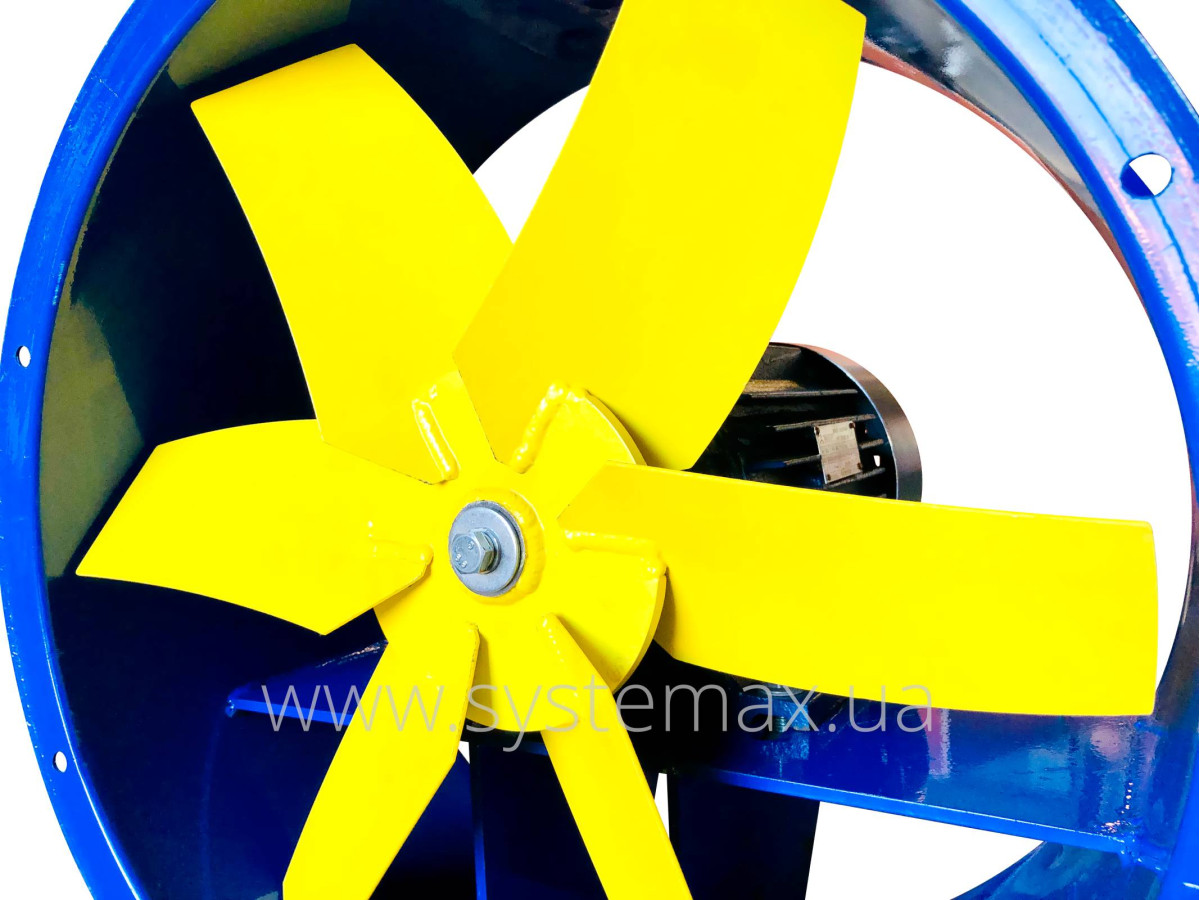

  • количество лопаток крыльчатки - 6 шт.;
  • исполнение 1 - правое вращение (под заказ),
    исполнение 2
    - левое вращение;
  • электродвигатель - общепромышленный
    (взрывозащищенный - под заказ);
  • напряжение сети 380 В;
  • гарантия 2 года.

Применение 6-лопастного ВО 06-300

Осевые вентиляторы ВО 06-300 являются промышленными вентиляторами низкого давления. Предназначены для перемещения воздуха и неагрессивных газовых смесей. В транспортируемой рабочей среде не должно быть липких веществ и волокнистых материалов. Пыль и мелкие твердые частицы могут присутствовать в концентрации до 10 мг/м³. Оптимальная температура рабочей среды -40...+40°С. Вентилятор не должен подвергаться воздействию атмосферных осадков.

Осевики ВО 06 300 с 6 лопастями используются в приточных и вытяжных системах вентиляции, в системах воздушного отопления, в системах кондиционирования воздуха, а также в различных технологических процессах производственных предприятий (сушильные, морозильные, покрасочные камеры и т.д.).

ВО-06-300 создает совсем небольшое давление, но при этом имеет хорошие параметры производительности. Может устанавливаться как в простые системы воздуховодов (с низким аеродинамическим сопротивлением), так и в стены зданий, проемы технологических установок.



Варианты исполнения вентилятора ВО 06 300 (6 лопаток)

Осевой вентилятор ВО 06-300 правого вращения (6 лопастей): схема, исполнение 1

Исполнение 1 (правое вращение)


Осевой вентилятор ВО 06-300 левого вращения (6 лопасти): схема, исполнение 2

Исполнение 2 (левое вращение)


Как определить исполнение и направление вращения

Исполнение осевого вентилятора соответствует направлению вращения крыльчатки и определяется СО СТОРОНЫ ЭЛЕКТРОДВИГАТЕЛЯ:

  • вращение ПРАВОЕ - если крыльчатка вращается ЗА часовой стрелкой
  • вращение ЛЕВОЕ - если крыльчатка вращается ПРОТИВ часовой стрелки


Особенность исполнений

Функциональное отличие исполнений 1 и 2 состоит в том, что направление потока воздуха по отношению к электродвигателю будет разным:

  • исполнение 1 - воздушный поток направлен от крыльчатки к двигателю
  • исполнение 2 - воздушный поток направлен от двигателя к крыльчатке


Изготовление ВО-06-300 с 6 лопатками

Осевые вентиляторы ВО-06-300 исполнение №2 изготавливаются ПО УМОЛЧАНИЮ.

Исполнение №1 далеко не популярное и поэтому изготавливается ПОД ЗАКАЗ. Для корректного выполнения такого заказа Вы должны обязательно уведомить менеджера.


×
