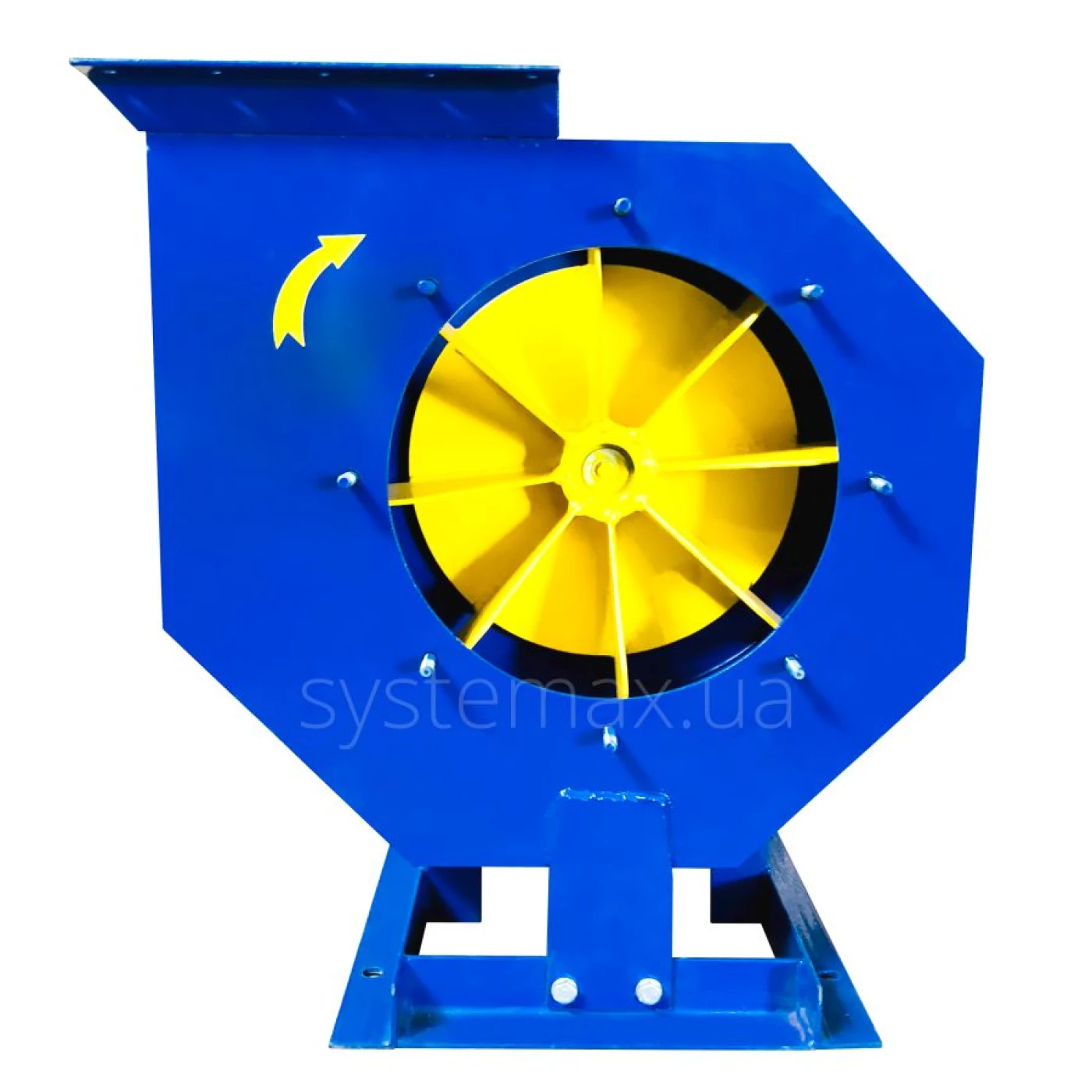

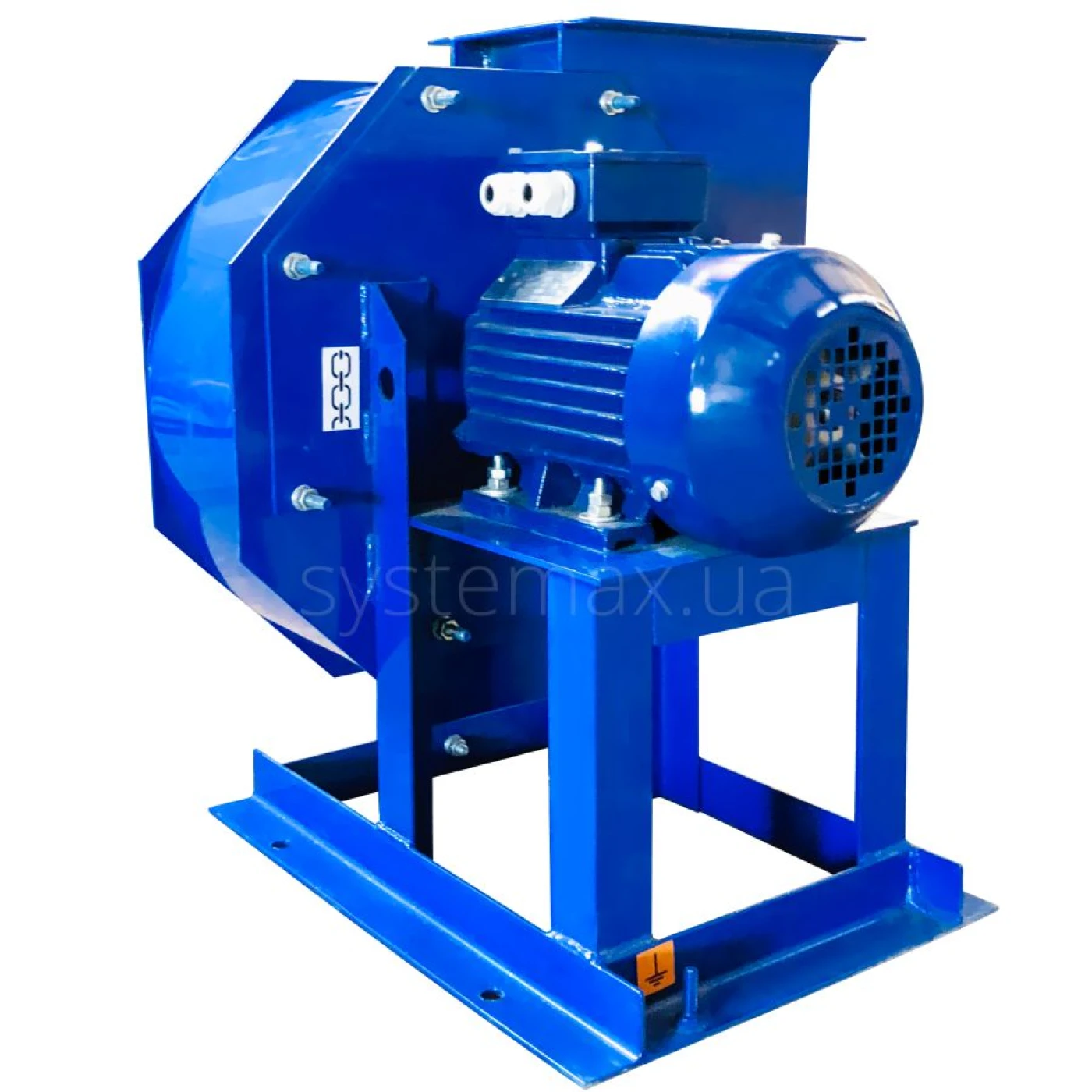

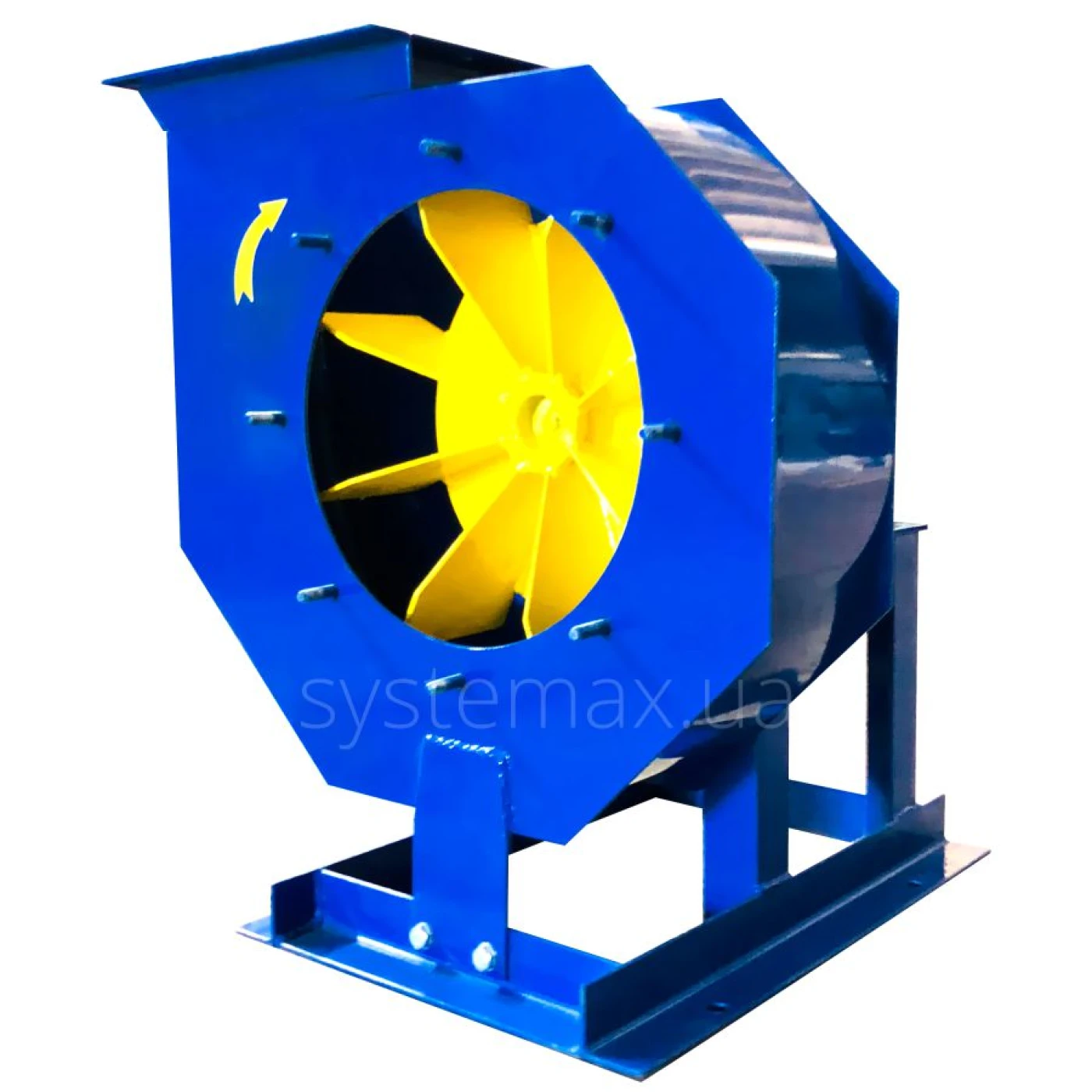

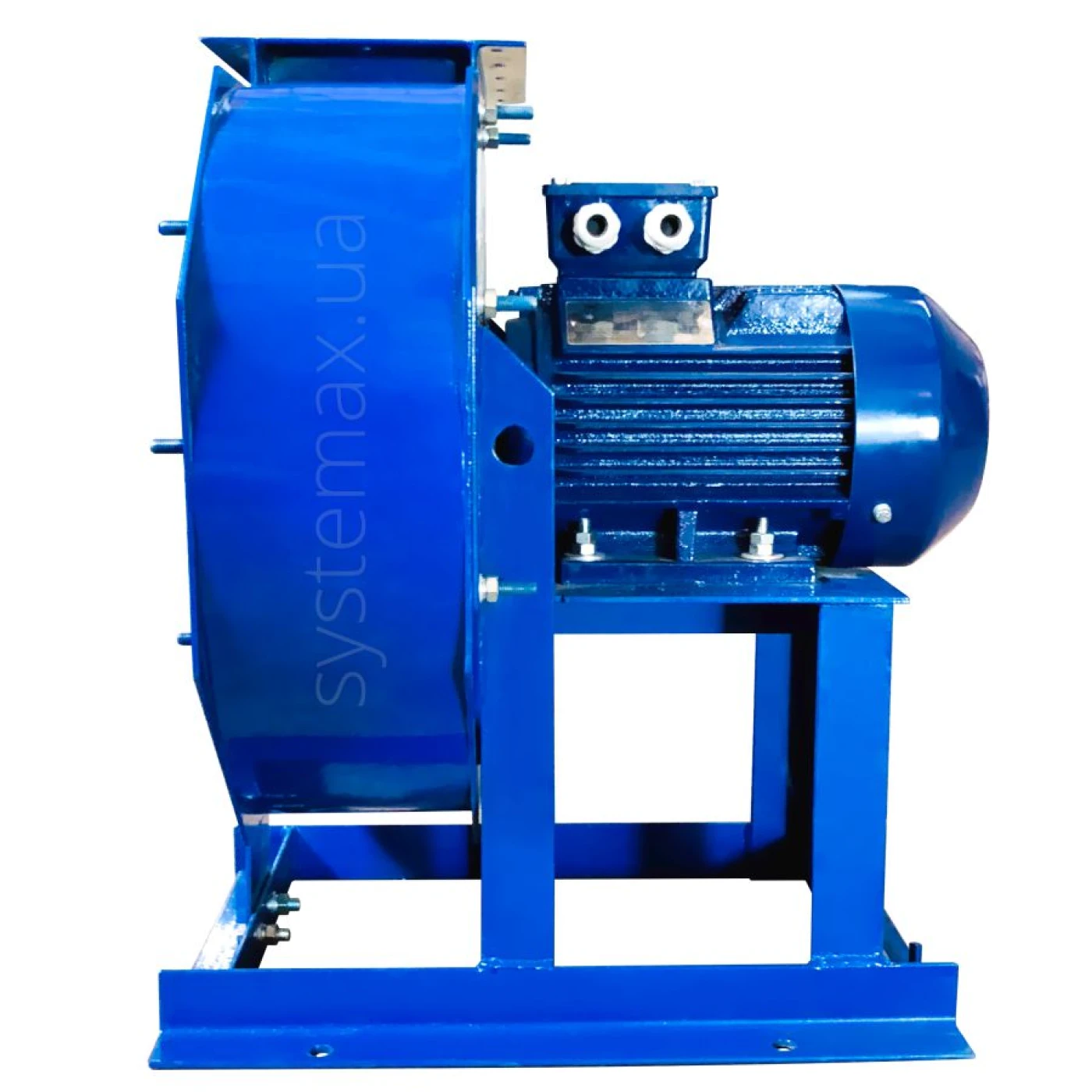

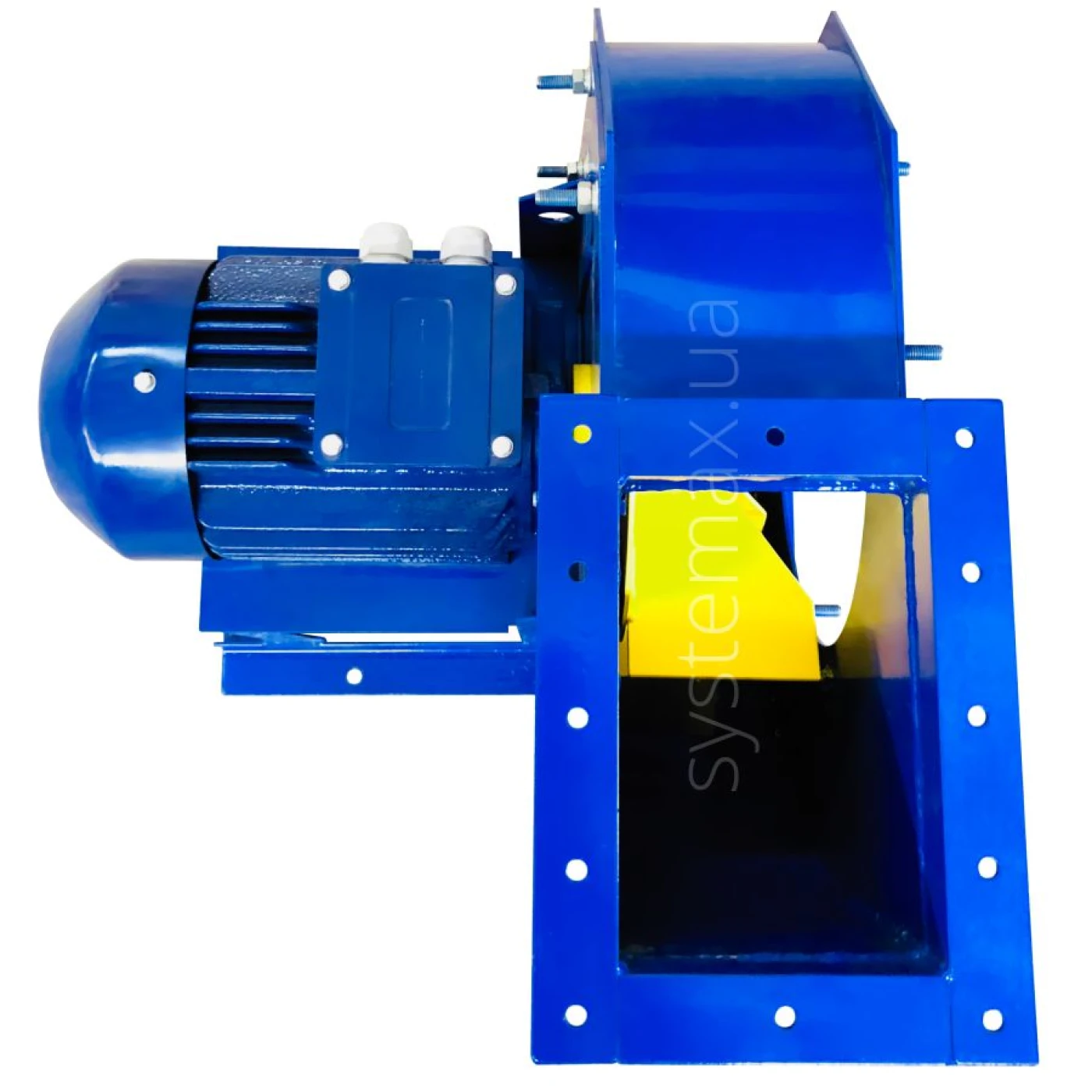

Вентиляторы пылевые ВРП (ВЦП 5-45)

Сделано в Украине

ОБЩИЕ СВЕДЕНИЯ

  • Одностороннего всасывания
  • Корпус спиральный поворотный

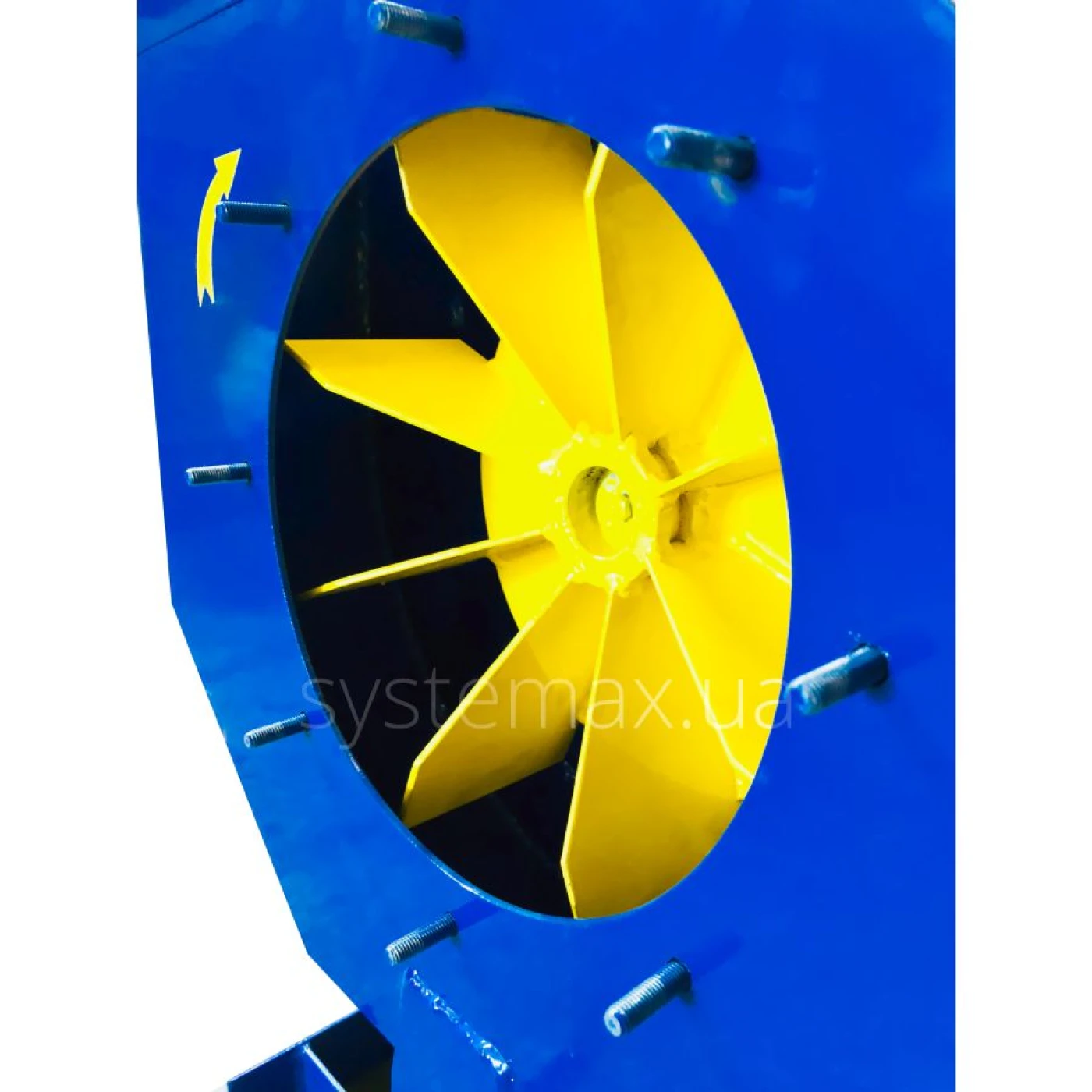

  • Прямые лопатки
  • Количество лопаток 8 шт.
  • Направление вращения - правое и левое

ВАРИАНТЫ ИСПОЛНЕНИЯ ВЕНТИЛЯТОРА

  • Из углеродистой стали
  • Из нержавеющей стали
  • Из разнородных металлов
  • Из алюминиевых сплавов
Номер вентилятора Электродвигатель Мощность Частота Производительность Давление Вес Цена, с НДС
ВЦП 5-45 №2,5 Перейти » 2 580 грн АИР71А2 0,75 кВт 3000 об/мин 1500 м³/час 650 Па 33,7 кг
4 344 грнЗаказать
АИР71В2 1,1 кВт 3000 об/мин 1680 м³/час 700 Па 35,2 кг
4 557 грнЗаказать
ВЦП 5-45 №3,15 Перейти » 2 843 грн АИР71В4 0,75 кВт 1500 об/мин 1620 м³/час 600 Па 71 кг
4 840 грнЗаказать
АИР80А4 1,1 кВт 1500 об/мин 1700 м³/час 700 Па 75 кг
5 018 грнЗаказать
АИР80В4 1,5 кВт 1500 об/мин 1900 м³/час 750 Па 77 кг
5 057 грнЗаказать
АИР80А2 1,5 кВт 3000 об/мин 2400 м³/час 1100 Па 74 кг
5 030 грнЗаказать
АИР80В2 2,2 кВт 3000 об/мин 2500 м³/час 1200 Па 76 кг
5 218 грнЗаказать
АИР90L2 3 кВт 3000 об/мин 2680 м³/час 1260 Па 78 кг
5 613 грнЗаказать
ВЦП 5-45 №3,15 (сх. 5) Перейти » 15 030 грн АИР80В2 2,2 кВт 3000 об/мин 2500 м³/час 1200 Па 101 кг
17 405 грнЗаказать
АИР90L2 3 кВт 3000 об/мин 2680 м³/час 1260 Па 103 кг
17 800 грнЗаказать
ВЦП 5-45 №4 Перейти » 4 212 грн АИР71В4 0,75 кВт 1500 об/мин 1600 м³/час 600 Па 86 кг
6 209 грнЗаказать
АИР80А4 1,1 кВт 1500 об/мин 1700 м³/час 700 Па 90 кг
6 387 грнЗаказать
АИР80В4 1,5 кВт 1500 об/мин 1900 м³/час 750 Па 92 кг
6 426 грнЗаказать
АИР90L4 2,2 кВт 1500 об/мин 2000 м³/час 780 Па 93 кг
6 923 грнЗаказать
АИР100S4 3 кВт 1500 об/мин 2150 м³/час 800 Па 97 кг
8 049 грнЗаказать
АИР100L4 4 кВт 1500 об/мин 2240 м³/час 820 Па 113 кг
8 423 грнЗаказать
АИР100S2 4 кВт 3000 об/мин 4800 м³/час 2000 Па 97 кг
7 924 грнЗаказать
АИР100L2 5,5 кВт 3000 об/мин 5500 м³/час 1800 Па 104 кг
8 500 грнЗаказать
АИР112М2 7,5 кВт 3000 об/мин 6200 м³/час 1700 Па 125 кг
9 239 грнЗаказать
ВЦП 5-45 №4 (сх. 5) Перейти » 14 742 грн АИР100L2 5,5 кВт 3000 об/мин 5500 м³/час 1800 Па 128 кг
19 030 грнЗаказать
ВЦП 5-45 №5 Перейти » 6 739 грн АИР90L4 2,2 кВт 1500 об/мин 5500 м³/час 670 Па 102 кг
9 450 грнЗаказать
АИР100S4 3 кВт 1500 об/мин 6000 м³/час 700 Па 106 кг
10 576 грнЗаказать
АИР100L4 4 кВт 1500 об/мин 6400 м³/час 700 Па 122 кг
10 950 грнЗаказать
АИР112М2 7,5 кВт 3000 об/мин 6000 м³/час 2700 Па 134 кг
11 766 грнЗаказать
АИР132М2 11 кВт 3000 об/мин 6900 м³/час 3100 Па 139 кг
13 599 грнЗаказать
АИР160S2 15 кВт 3000 об/мин 9000 м³/час 3400 Па 201 кг
16 186 грнЗаказать
АИР160М2 18,5 кВт 3000 об/мин 11000 м³/час 2700 Па 215 кг
17 379 грнЗаказать
АИР180S2 22 кВт 3000 об/мин 12300 м³/час 2500 Па 235 кг
22 632 грнЗаказать
ВЦП 5-45 №5 (сх. 5) Перейти » 26 325 грн АИР112М2 7,5 кВт 3000 об/мин 6000 м³/час 2700 Па 134 кг
31 352 грнЗаказать
АИР132М2 11 кВт 3000 об/мин 6900 м³/час 3100 Па 139 кг
33 185 грнЗаказать
АИР160S2 15 кВт 3000 об/мин 9000 м³/час 3400 Па 201 кг
35 772 грнЗаказать
АИР160М2 18,5 кВт 3000 об/мин 11000 м³/час 2700 Па 215 кг
36 965 грнЗаказать
ВЦП 5-45 №6,3 Перейти » 11 583 грн АИР112М4 5,5 кВт 1500 об/мин 8000 м³/час 1300 Па 255 кг
16 638 грнЗаказать
АИР132S4 7,5 кВт 1500 об/мин 11700 м³/час 1000 Па 262 кг
17 916 грнЗаказать
АИР132М4 11 кВт 1500 об/мин 13200 м³/час 950 Па 270 кг
18 840 грнЗаказать
АИР160S4 15 кВт 1500 об/мин 15000 м³/час 900 Па 355 кг
21 964 грнЗаказать
ВЦП 5-45 №6,3 (сх. 5) Перейти » 30 537 грн АИР112М4 5,5 кВт 1500 об/мин 8000 м³/час 1450 Па 455 кг
35 592 грнЗаказать
АИР132S4 7,5 кВт 1500 об/мин 11700 м³/час 1600 Па 462 кг
36 870 грнЗаказать
АИР132М4 11 кВт 1500 об/мин 13200 м³/час 1750 Па 470 кг
37 794 грнЗаказать
АИР160S4 15 кВт 1500 об/мин 15000 м³/час 1900 Па 535 кг
40 918 грнЗаказать
АИР180S2 22 кВт 3000 об/мин 16500 м³/час 3200 Па 560 кг
46 430 грнЗаказать
АИР180М2 30 кВт 3000 об/мин 18000 м³/час 3400 Па 580 кг
47 367 грнЗаказать
ВЦП 5-45 №8 Перейти » 15 795 грн АИР132М6 7,5 кВт 1000 об/мин 15000 м³/час 800 Па 351 кг
23 052 грнЗаказать
АИР160S6 11 кВт 1000 об/мин 16300 м³/час 800 Па 415 кг
26 482 грнЗаказать
АИР132М4 11 кВт 1500 об/мин 7000 м³/час 2550 Па 350 кг
23 052 грнЗаказать
АИР160S4 15 кВт 1500 об/мин 12000 м³/час 2480 Па 415 кг
26 176 грнЗаказать
АИР160М4 18,5 кВт 1500 об/мин 17200 м³/час 2320 Па 432 кг
27 585 грнЗаказать
АИР180S4 22 кВт 1500 об/мин 20000 м³/час 1900 Па 450 кг
30 355 грнЗаказать
АИР180М4 30 кВт 1500 об/мин 25000 м³/час 1500 Па 480 кг
31 805 грнЗаказать
ВЦП 5-45 №8 (сх. 5) Перейти » 32 643 грн АИР132М6 7,5 кВт 1000 об/мин 15000 м³/час 800 Па 526 кг
39 900 грнЗаказать
АИР160S6 11 кВт 1000 об/мин 16300 м³/час 800 Па 590 кг
43 330 грнЗаказать
АИР160S4 15 кВт 1500 об/мин 12000 м³/час 2480 Па 590 кг
43 024 грнЗаказать
АИР160М4 18,5 кВт 1500 об/мин 17200 м³/час 2320 Па 607 кг
44 433 грнЗаказать
АИР180М4 30 кВт 1500 об/мин 20000 м³/час 1900 Па 625 кг
47 203 грнЗаказать
АИР180S4 22 кВт 1500 об/мин 25000 м³/час 1500 Па 655 кг
48 653 грнЗаказать
АИР200М4 37 кВт 1500 об/мин 28000 м³/час 1240 Па 695 кг
54 303 грнЗаказать
АИР200L4 45 кВт 1500 об/мин 30000 м³/час 1150 Па 725 кг
56 758 грнЗаказать

Обзор пылевых вентиляторов ВЦП 5 45 (ВРП 100 45)

Общие данные

  • вентиляторы пылевые;
  • материал - углеродистая сталь
    (алюминий, нержавеющая сталь, разнородные металлы - под заказ);
  • покраска вентилятора - порошковая;
  • количество лопаток рабочего колеса - 8 шт.;
  • правое или левое вращение;
  • есть возможность поворота корпуса от 0 до 315° (шаг 45°);
  • исполнение на валу двигателя (схема 1) или через клино-ременную передачу (схема 5);
  • электродвигатель общепромышленный (взрывозащищенный - под заказ);
  • напряжение сети 380 В.

Применение ВЦП 5-45

Центробежные пылевые вентиляторы ВЦП 5-45 относятся к серии пылевиков среднего давления. Используются для подачи запыленного воздуха в системы пылеочистки, для транспортировки стружки, опилок, шелухи, прочих мелких легких материалов.

Пылевые радиальные (центробежные) вентиляторы ВЦП 5-45 предназначены для перемещения запыленного воздуха и неагрессивных пыле-газовых смесей. В транспортируемой рабочей среде не должно быть липких веществ и волокнистых материалов. Пыль и мелкие твердые частицы могут присутствовать в концентрации до 1 кг/м³.



Направление вращения вентилятора ВЦП 5-45 и углы поворота корпуса улитки

Направление и угол поворота корпуса пылевого вентилятора ВЦП 5-45 (ВРП 100-45)

Обозначения на схеме

ПР - правое вращение вентилятора: ВЦП 5-45 (правый)
ЛЕВ - левое вращение вентилятора: ВЦП 5-45 (левый)
0°...315° - угол поворота корпуса вентилятора


Как определить направление вращения

Направление корпуса вентилятора соответствует направлению вращения рабочего колеса и определяется СО СТОРОНЫ ВСАСЫВАНИЯ ВОЗДУХА:

  • вращение ПРАВОЕ - если спираль улитки направлена ЗА часовой стрелкой
  • вращение ЛЕВОЕ - если спираль улитки направлена ПРОТИВ часовой стрелки


Углы поворота корпуса ВЦП 5-45

Все центробежные вентиляторы ВЦП 5-45 имеют возможность изменения угла поворота улитки. Это существенно упрощает монтаж как самого вентилятора, так и подводимых к нему воздуховодов. Поворачиваться улитка может на 45°, 90°, 135°, 180°, 225°, 270° и 315°.

×
