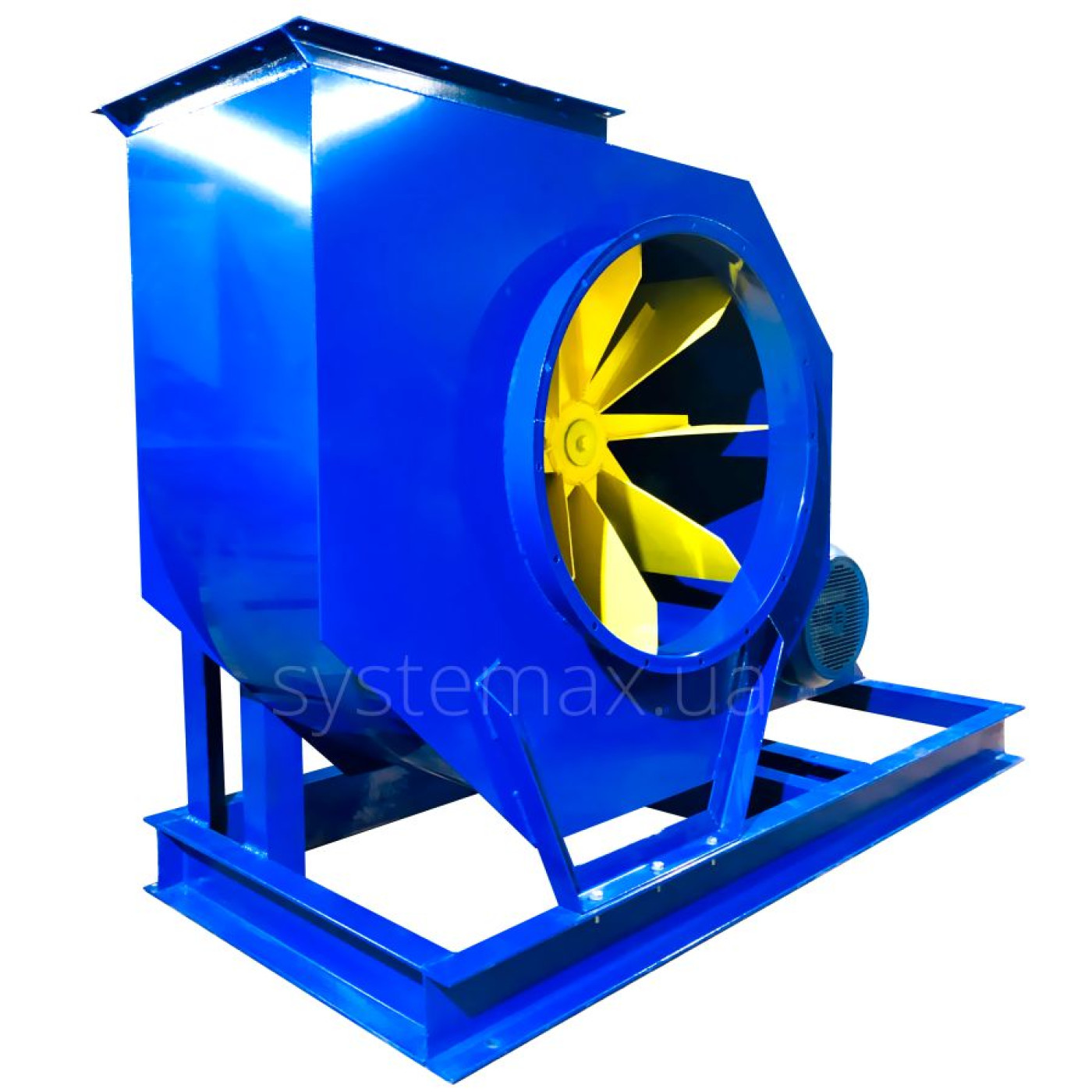

Вентиляторы пылевые ВЦП 6-45

Сделано в Украине

ОБЩИЕ СВЕДЕНИЯ

  • Одностороннего всасывания
  • Корпус спиральный поворотный

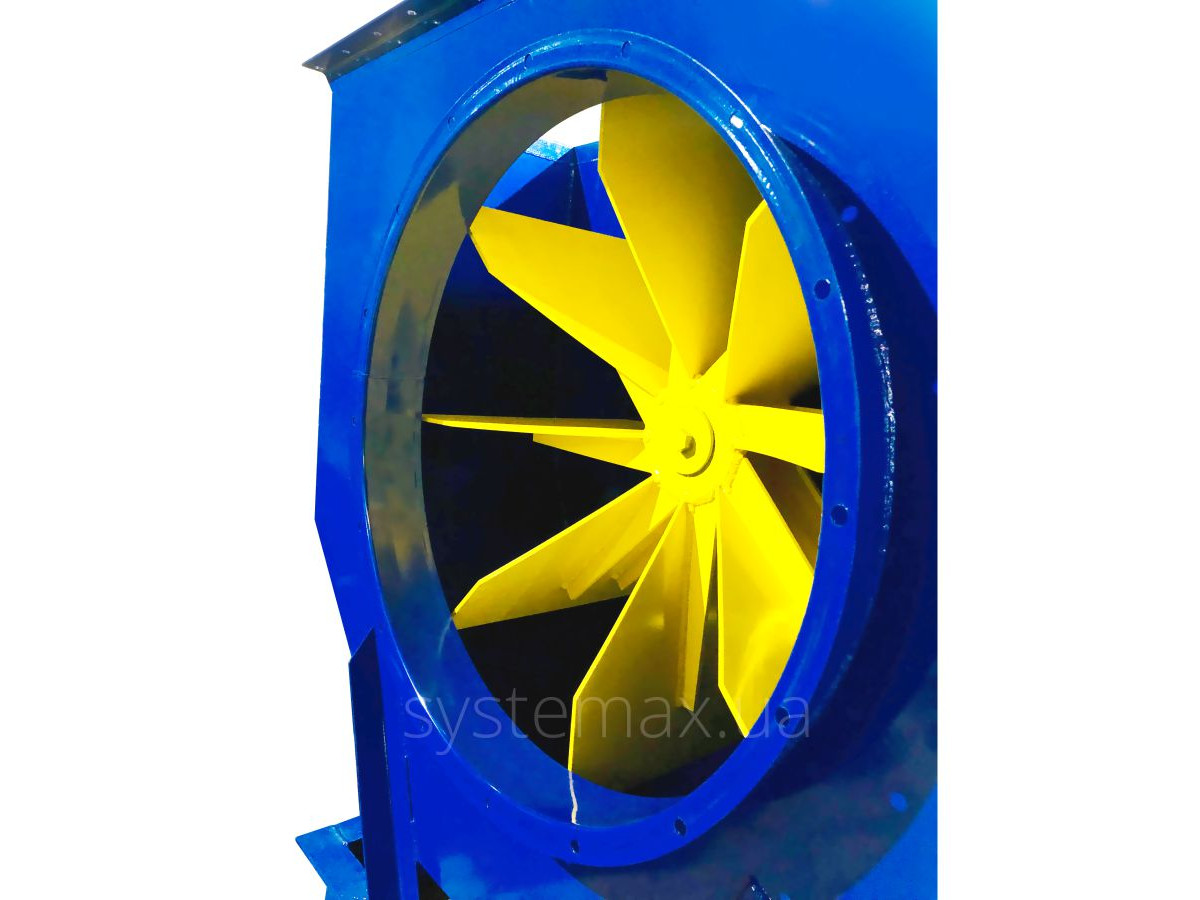

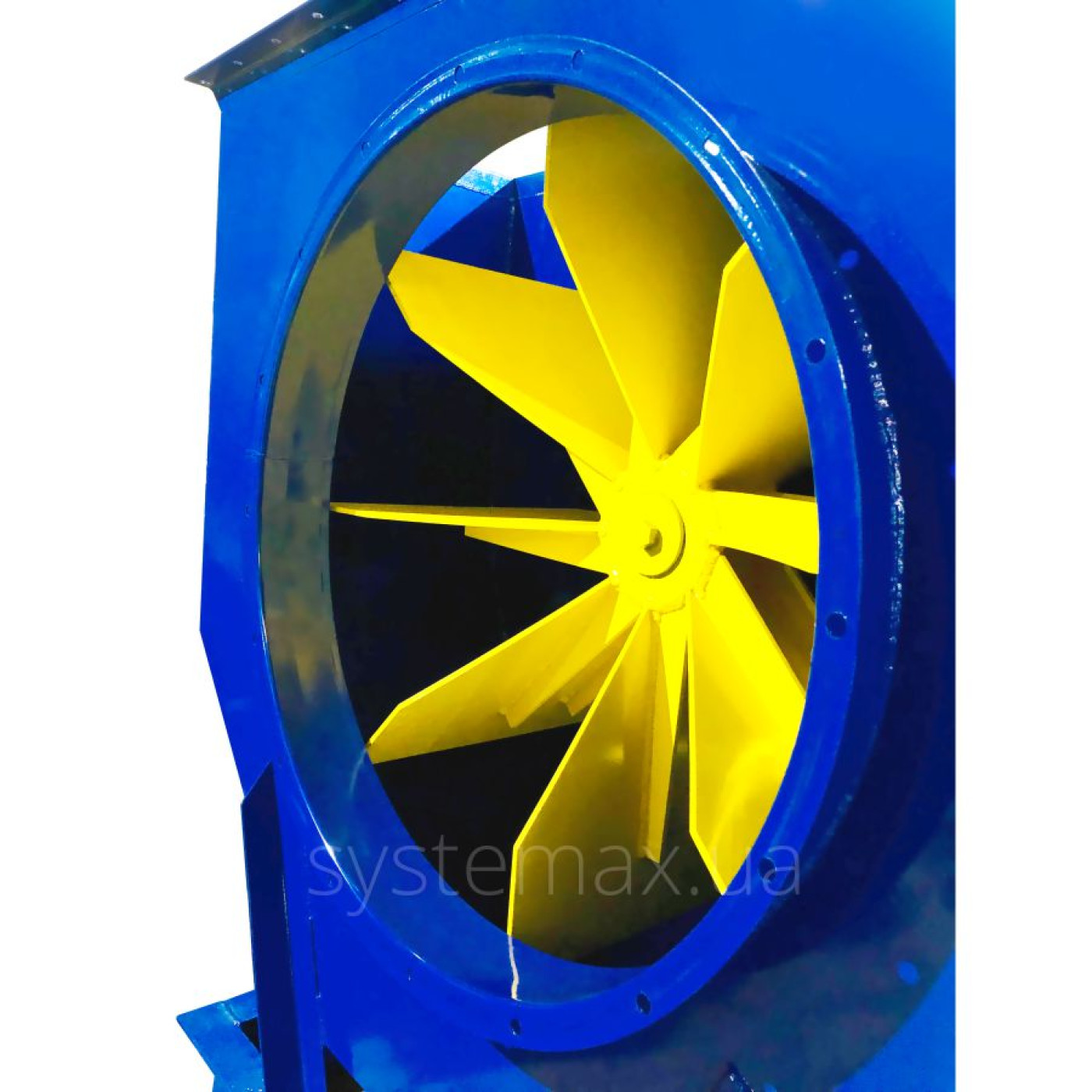

  • Прямые лопатки
  • Количество лопаток 8 шт.
  • Направление вращения - правое и левое

ВАРИАНТЫ ИСПОЛНЕНИЯ ВЕНТИЛЯТОРА

  • Из углеродистой стали
  • Из нержавеющей стали
  • Из разнородных металлов
  • Из алюминиевых сплавов
Номер вентилятора Электродвигатель Мощность Частота Производительность Давление Вес Цена, с НДС
ВЦП 6-45 №4 Перейти » 24 216 грн АИР112М2 7,5 кВт 3000 об/мин 5500 м³/час 2400 Па 132 кг
29 486 грнЗаказать
АИР132М2 11 кВт 3000 об/мин 6000 м³/час 2600 Па 137 кг
31 593 грнЗаказать
ВЦП 6-45 №5 Перейти » 30 537 грн АИР90L4 2,2 кВт 1500 об/мин 4500 м³/час 900 Па 212 кг
33 649 грнЗаказать
АИР100S4 3 кВт 1500 об/мин 5250 м³/час 1000 Па 216 кг
34 550 грнЗаказать
АИР100L4 4 кВт 1500 об/мин 5400 м³/час 1400 Па 232 кг
35 824 грнЗаказать
АИР112М4 5,5 кВт 1500 об/мин 5800 м³/час 1700 Па 240 кг
35 997 грнЗаказать
АИР132S4 7,5 кВт 1500 об/мин 6400 м³/час 2240 Па 247 кг
37 327 грнЗаказать
АИР132М2 11 кВт 3000 об/мин 6900 м³/час 3000 Па 249 кг
37 911 грнЗаказать
АИР160S2 15 кВт 3000 об/мин 10100 м³/час 2400 Па 311 кг
41 270 грнЗаказать
АИР160М2 18,5 кВт 3000 об/мин 12000 м³/час 2100 Па 325 кг
42 674 грнЗаказать
ВЦП 6-45 №6,3 Перейти » 36 855 грн АИР112МВ6 4 кВт 1000 об/мин 7500 м³/час 950 Па 300 кг
42 195 грнЗаказать
АИР112М4 5,5 кВт 1500 об/мин 8450 м³/час 1200 Па 295 кг
42 315 грнЗаказать
АИР132S4 7,5 кВт 1500 об/мин 9000 м³/час 1520 Па 302 кг
43 645 грнЗаказать
АИР132М4 11 кВт 1500 об/мин 10500 м³/час 1900 Па 310 кг
44 955 грнЗаказать
АИР160S4 15 кВт 1500 об/мин 11400 м³/час 2470 Па 375 кг
48 172 грнЗаказать
АИР160М4 18,5 кВт 1500 об/мин 12000 м³/час 2900 Па 392 кг
49 308 грнЗаказать
АИР180S4 22 кВт 1500 об/мин 15000 м³/час 2500 Па 410 кг
52 853 грнЗаказать
АИР180М4 30 кВт 1500 об/мин 20000 м³/час 2000 Па 440 кг
55 415 грнЗаказать
ВЦП 6-45 №8 Перейти » 50 544 грн АИР160S4 15 кВт 1500 об/мин 14200 м³/час 1900 Па 585 кг
61 861 грнЗаказать
АИР160М4 18,5 кВт 1500 об/мин 16400 м³/час 1920 Па 602 кг
62 997 грнЗаказать
АИР180S4 22 кВт 1500 об/мин 17000 м³/час 2400 Па 620 кг
66 542 грнЗаказать
АИР180М4 30 кВт 1500 об/мин 22000 м³/час 2200 Па 650 кг
69 104 грнЗаказать
АИР200М4 37 кВт 1500 об/мин 24700 м³/час 2800 Па 690 кг
75 221 грнЗаказать
АИР200L4 45 кВт 1500 об/мин 29000 м³/час 2570 Па 720 кг
77 348 грнЗаказать

Обзор пылевых вентиляторов ВЦП 6 45 (ВРП 120 45)

Общие данные

  • вентиляторы пылевые;
  • материал - углеродистая сталь
    (алюминий, нержавеющая сталь, разнородные металлы - под заказ);
  • покраска вентилятора - порошковая;
  • количество лопаток рабочего колеса - 8 шт.;
  • правое или левое вращение;
  • есть возможность поворота корпуса от 0 до 315° (шаг 45°);

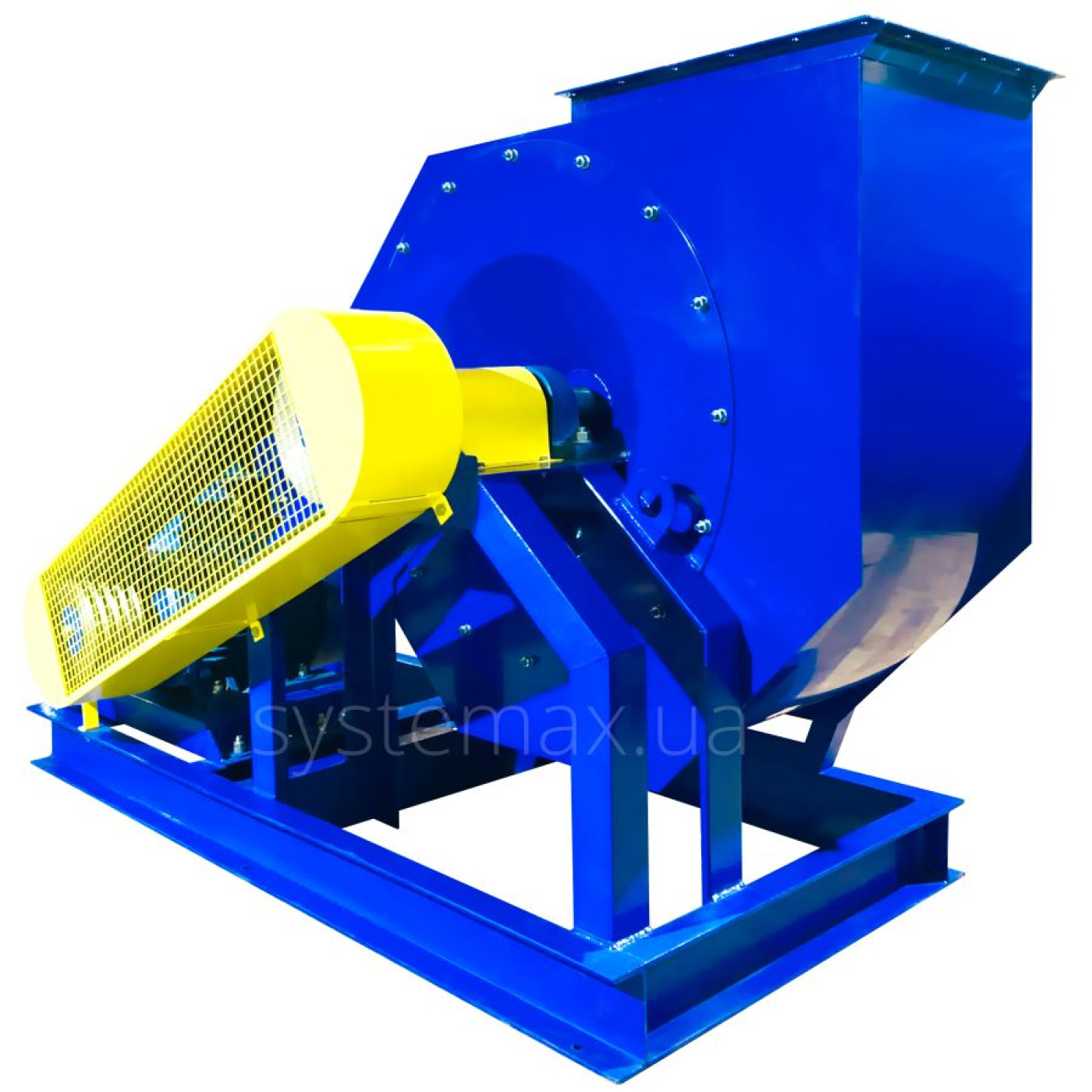

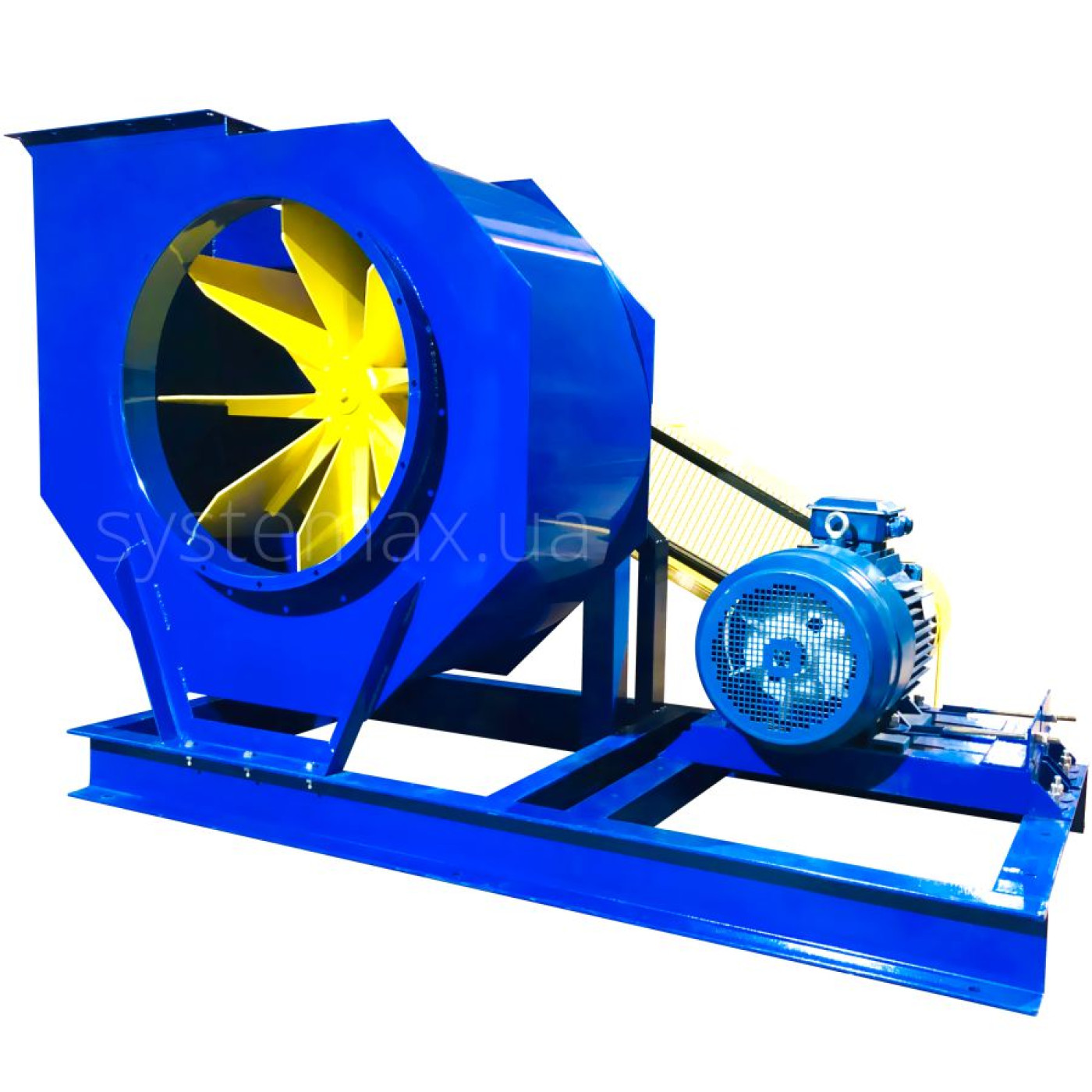

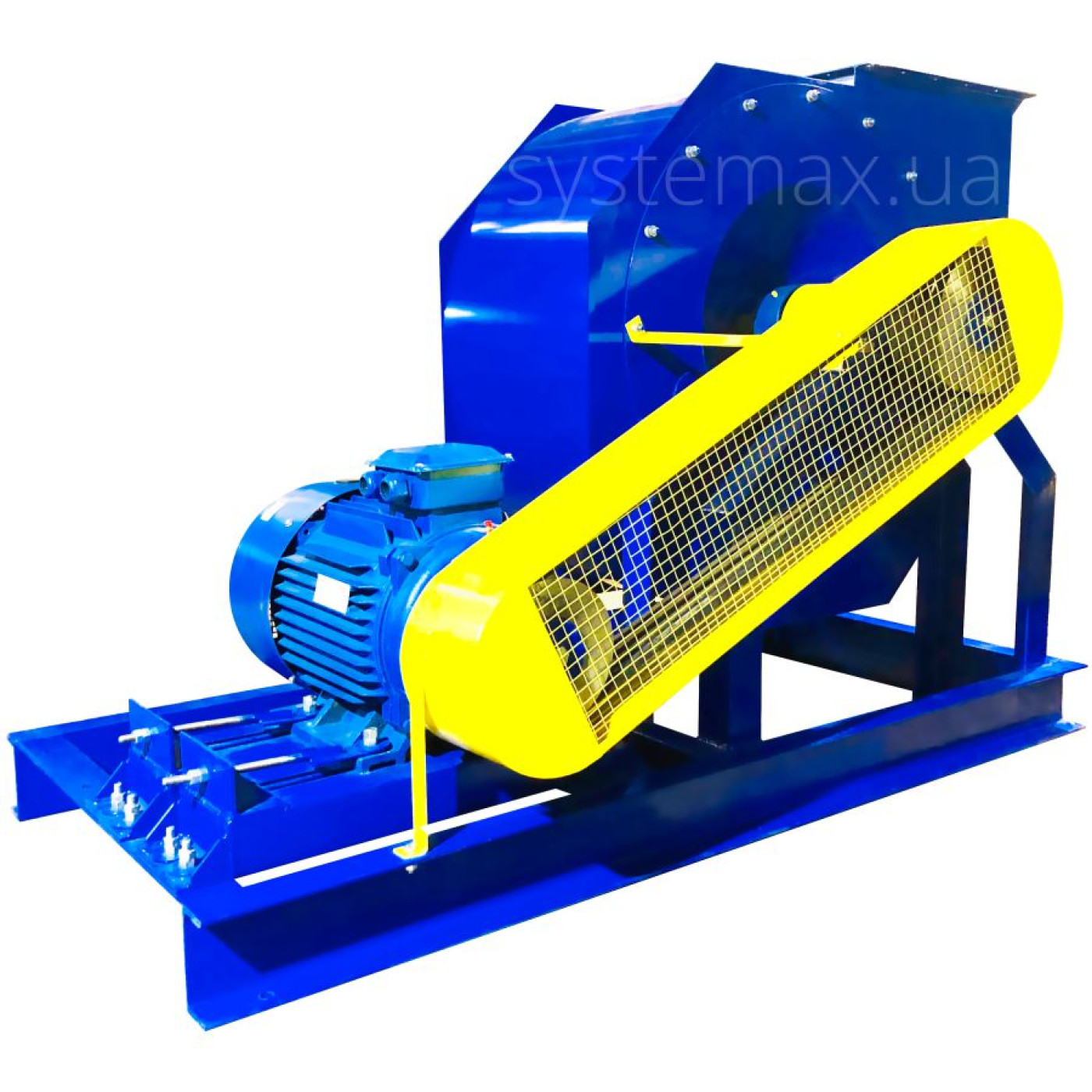

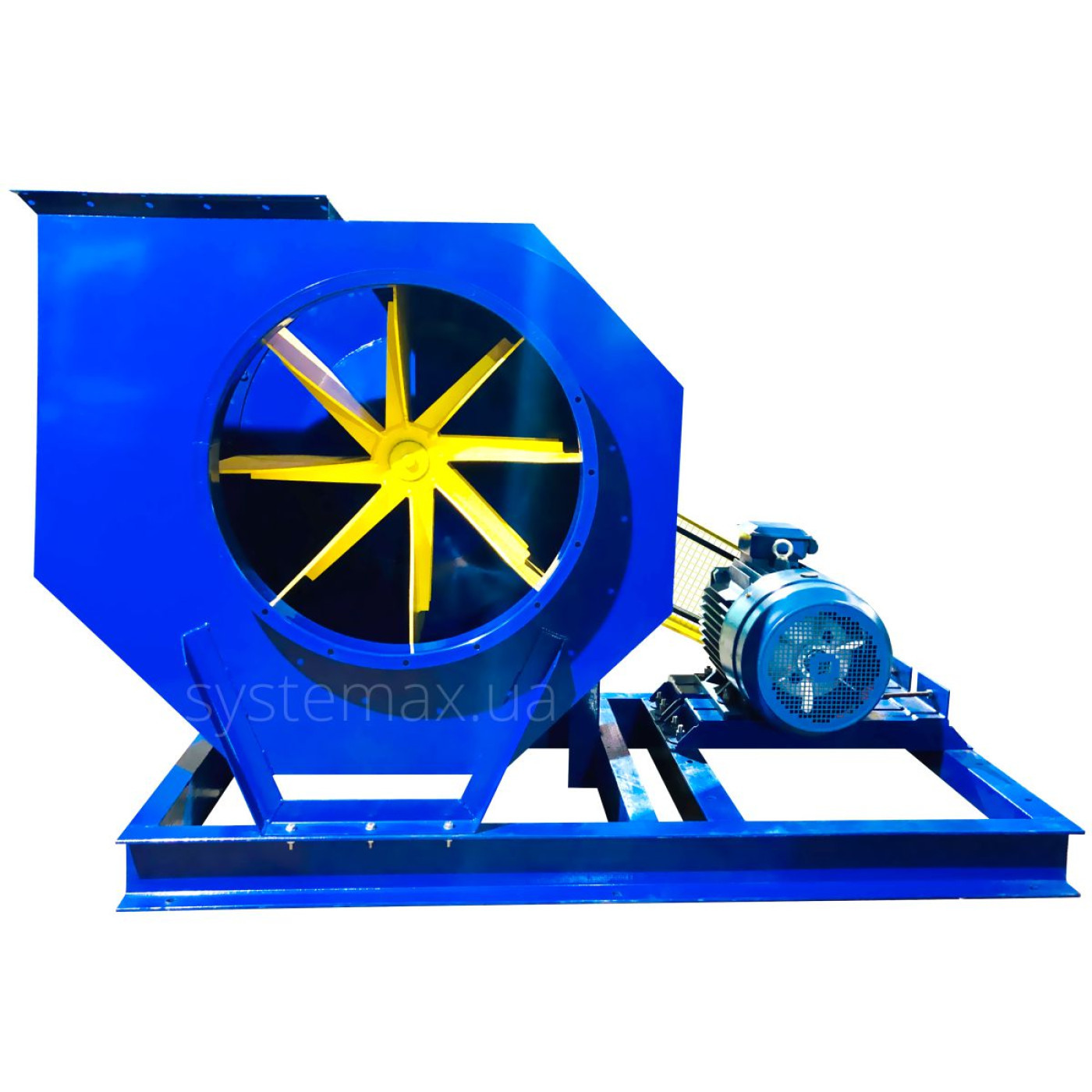

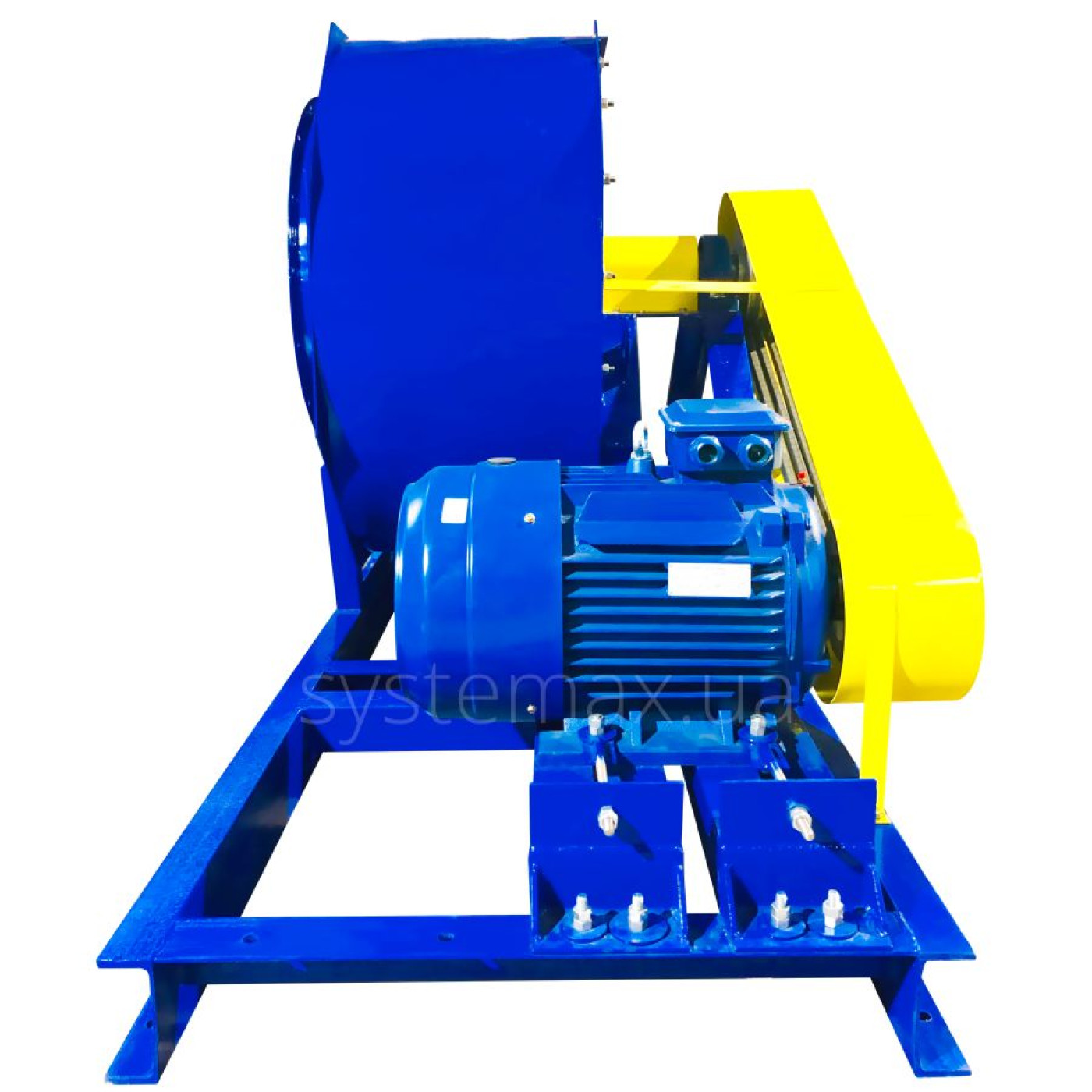

  • исполнение на валу двигателя (схема 1) или через клино-ременную передачу (схема 5);
  • электродвигатель общепромышленный (взрывозащищенный - под заказ);
  • напряжение сети 380 В.

Применение ВЦП 6-45

Центробежные пылевые вентиляторы ВЦП 6-45 относятся к серии пылевиков среднего давления. Используются для подачи запыленного воздуха в системы пылеочистки, для транспортировки стружки, опилок, шелухи, прочих мелких легких материалов.

Пылевые радиальные (центробежные) вентиляторы ВЦП 6-45 предназначены для перемещения запыленного воздуха и неагрессивных пыле-газовых смесей. В транспортируемой рабочей среде не должно быть липких веществ и волокнистых материалов. Пыль и мелкие твердые частицы могут присутствовать в концентрации до 1 кг/м³.



Направление вращения вентилятора ВЦП 6-45 и углы поворота корпуса улитки

Направление и угол поворота корпуса пылевого вентилятора ВЦП 6-45 (ВРП 120-45)

Обозначения на схеме

ПР - правое вращение вентилятора: ВЦП 6-45 (правый)
ЛЕВ - левое вращение вентилятора: ВЦП 6-45 (левый)
0°...315° - угол поворота корпуса вентилятора


Как определить направление вращения

Направление корпуса вентилятора соответствует направлению вращения рабочего колеса и определяется СО СТОРОНЫ ВСАСЫВАНИЯ ВОЗДУХА:

  • вращение ПРАВОЕ - если спираль улитки направлена ЗА часовой стрелкой
  • вращение ЛЕВОЕ - если спираль улитки направлена ПРОТИВ часовой стрелки


Углы поворота корпуса ВЦП 6-45

Все центробежные вентиляторы ВЦП 6-45 имеют возможность изменения угла поворота улитки. Это существенно упрощает монтаж как самого вентилятора, так и подводимых к нему воздуховодов. Поворачиваться улитка может на 45°, 90°, 135°, 180°, 225°, 270° и 315°.
