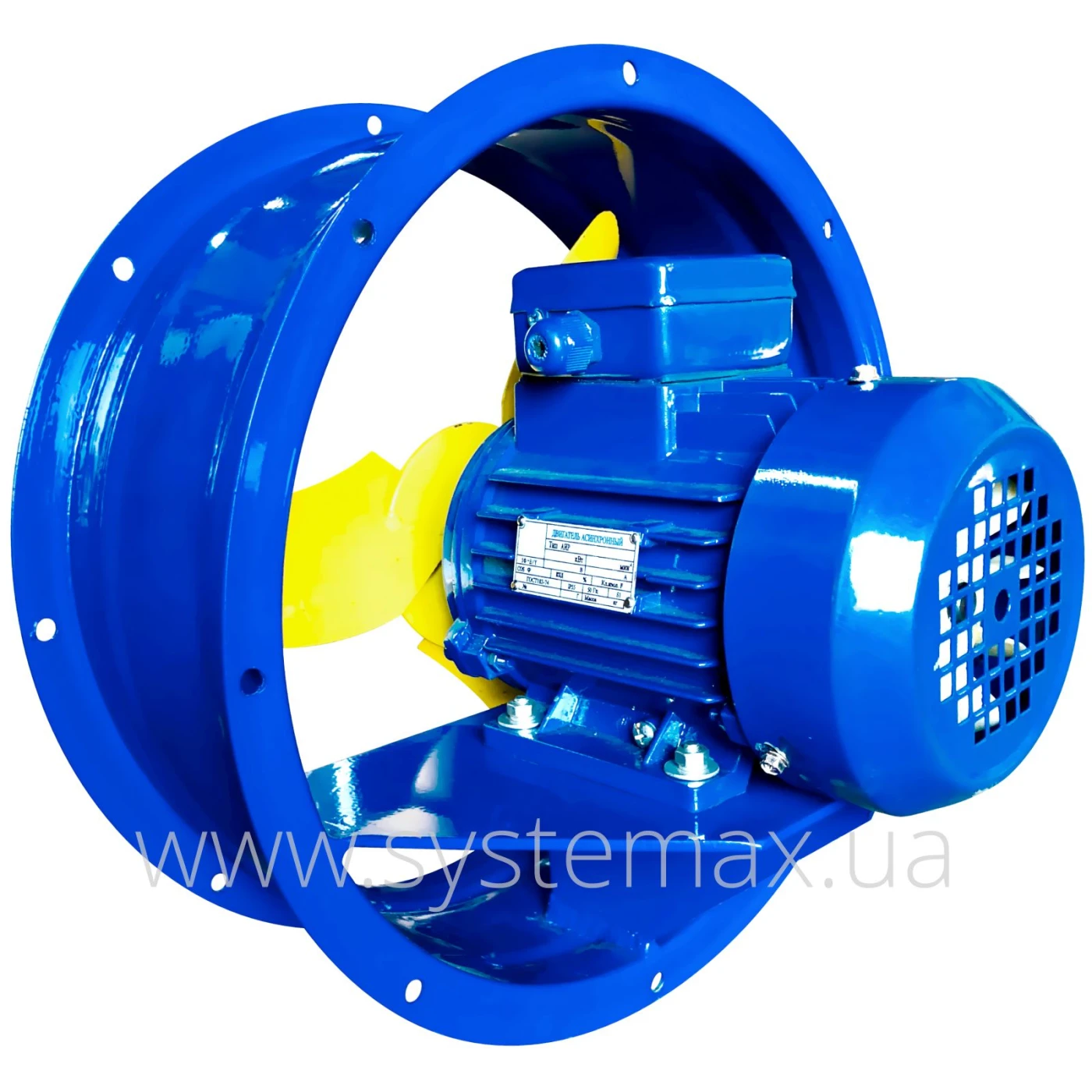

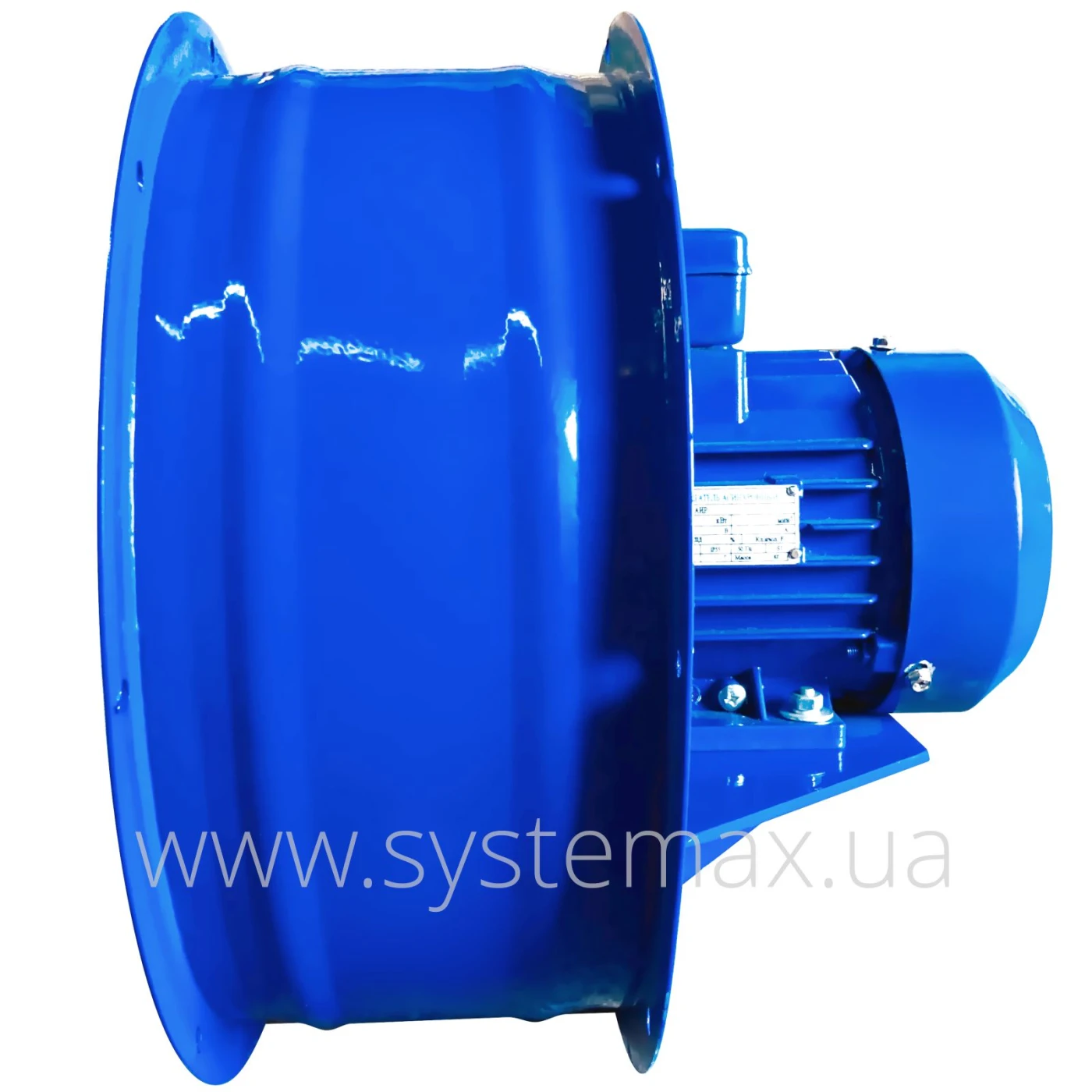

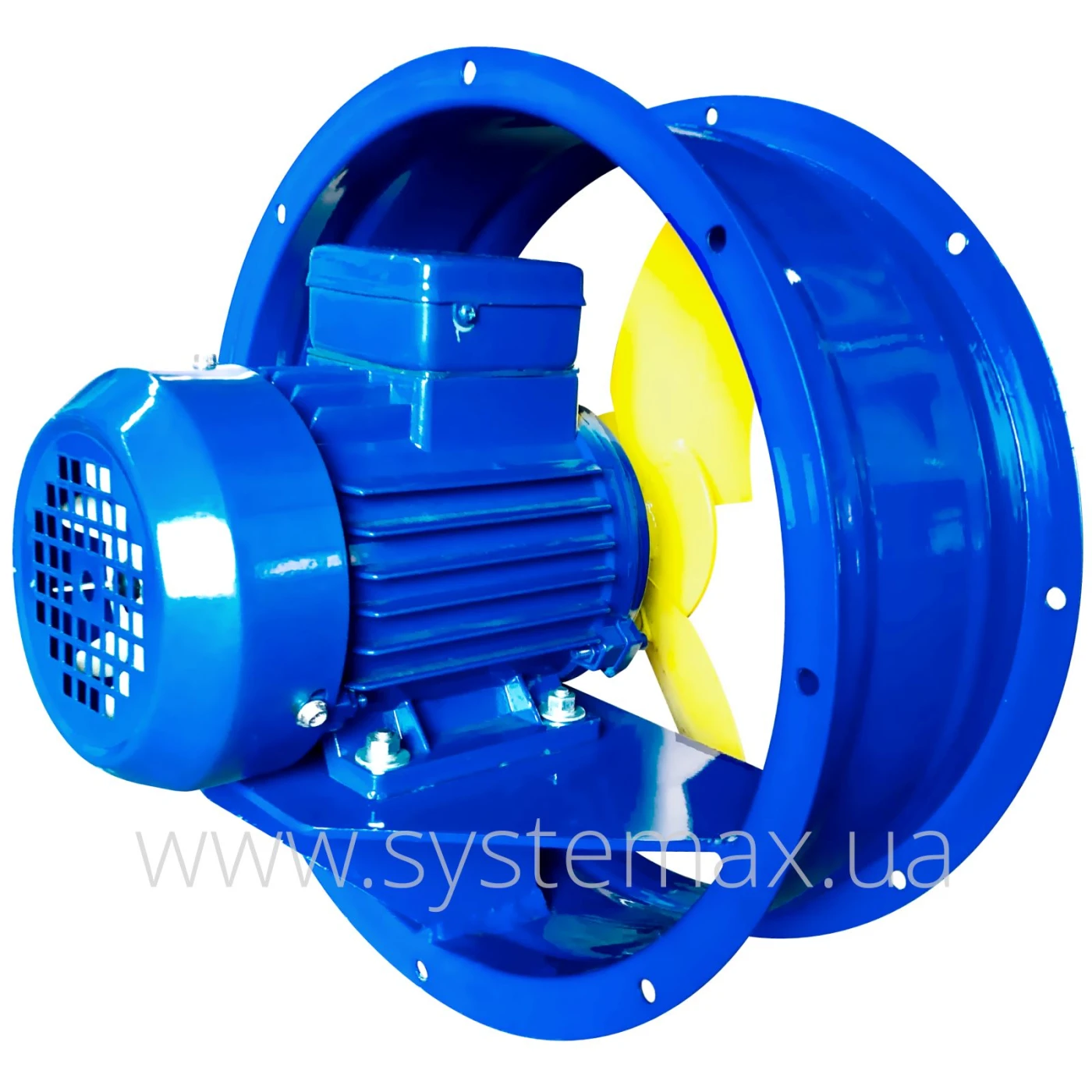

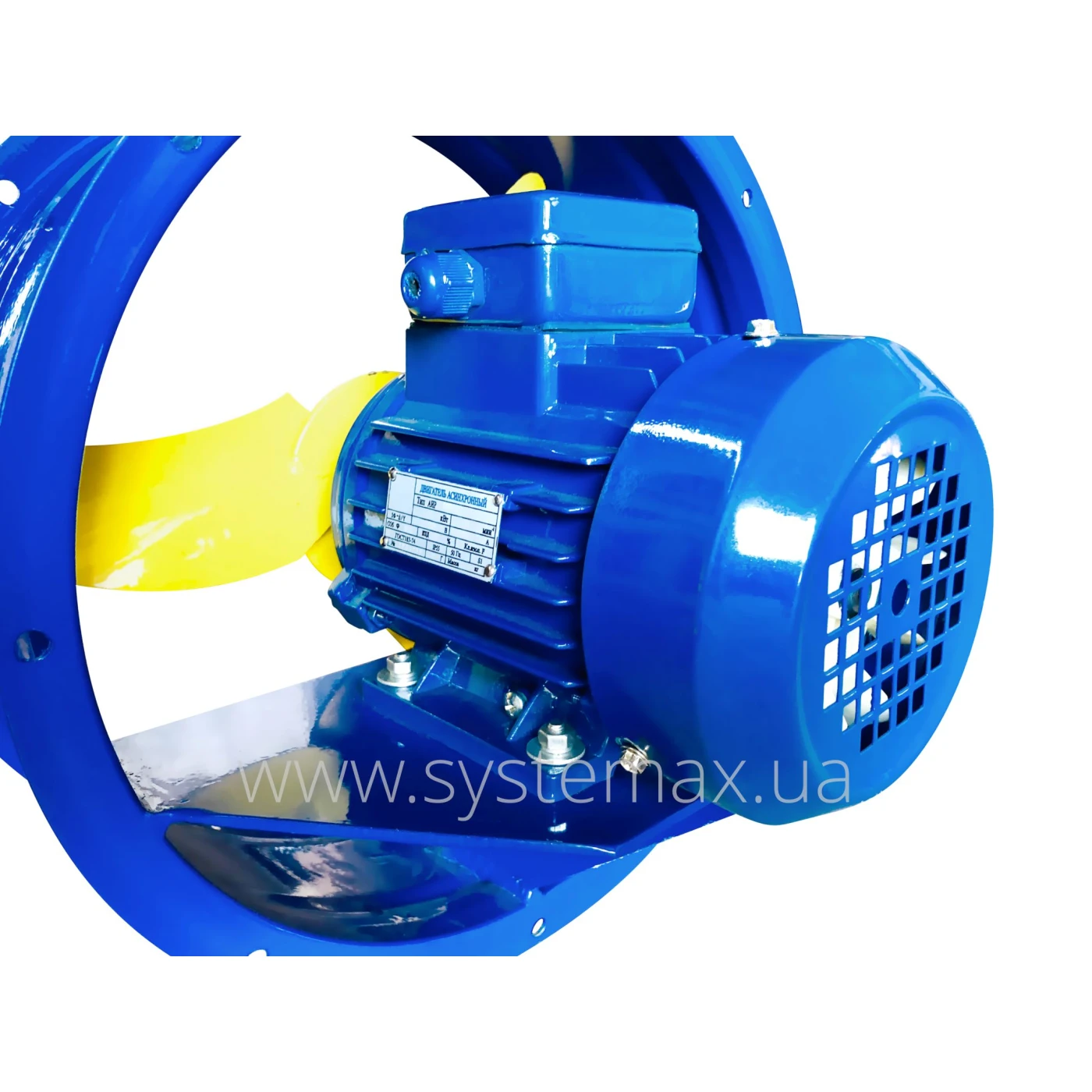

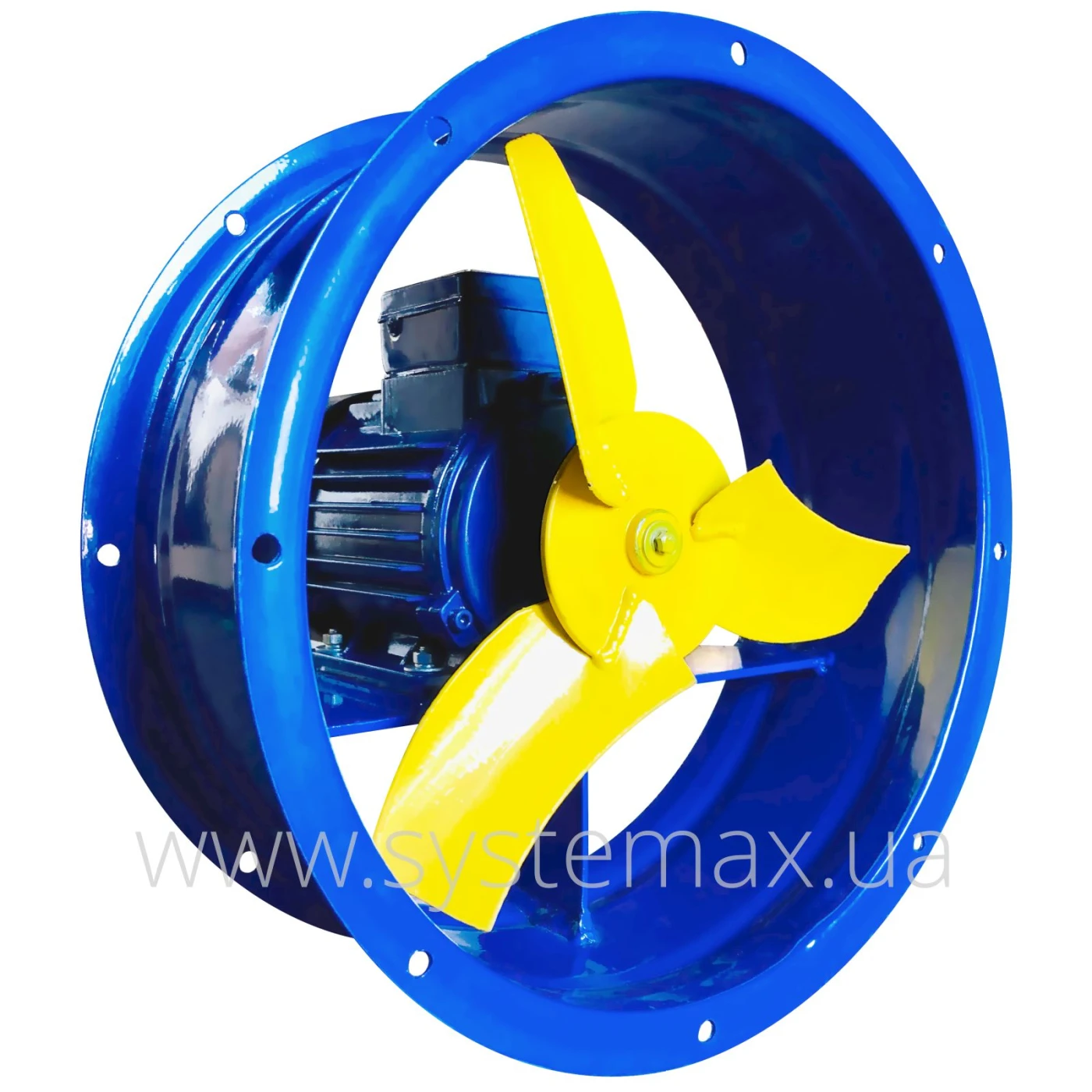

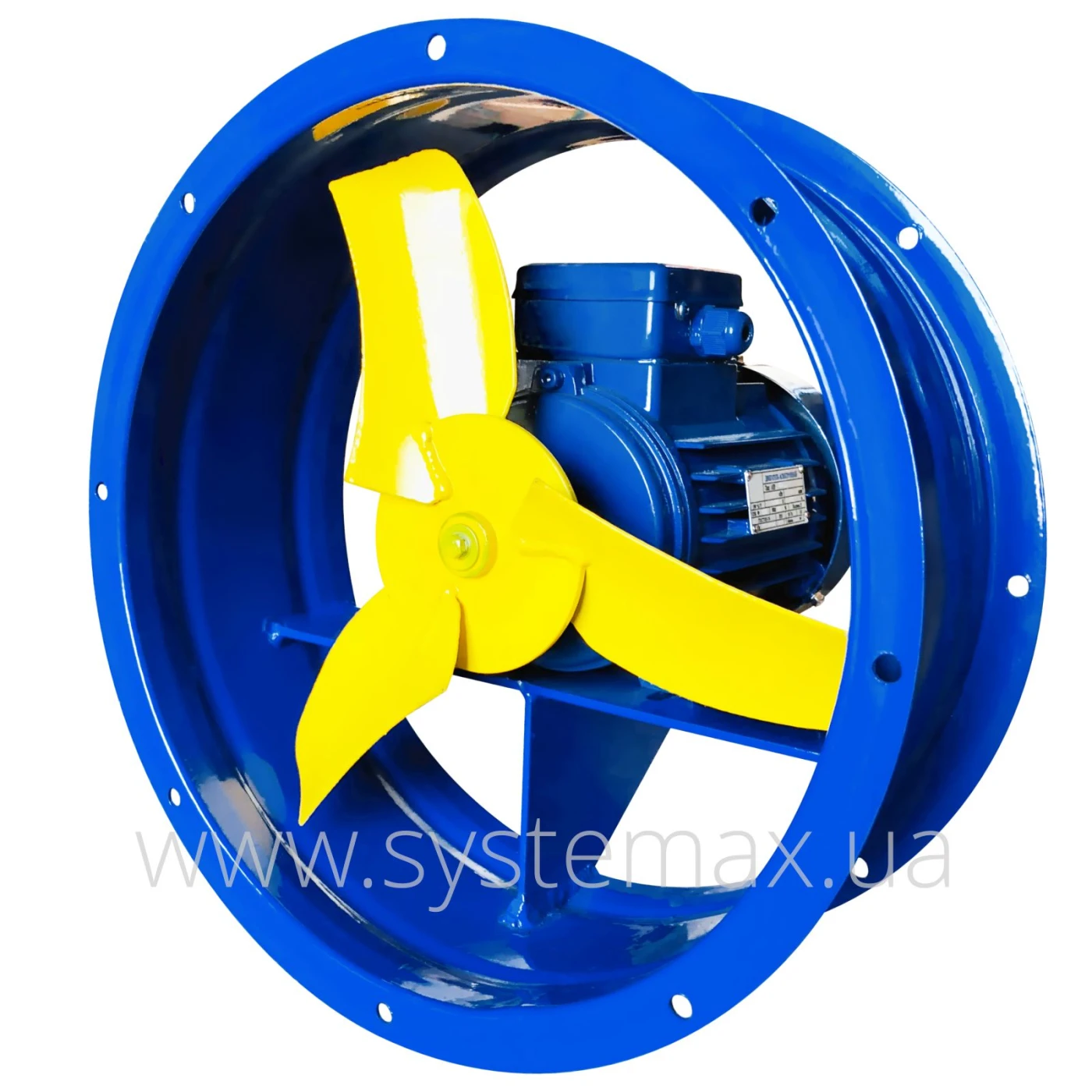

Вентиляторы осевые ВО 06-300

Сделано в Украине

ОБЩИЕ СВЕДЕНИЯ

  • Количество лопаток 3 шт.
  • Направление вращения - правое и левое
  • Напряжение сети 380 В

ВАРИАНТЫ ИСПОЛНЕНИЯ ВЕНТИЛЯТОРА

  • Из углеродистой стали
  • Из нержавеющей стали
  • Из разнородных металлов
  • Из алюминиевых сплавов
Номер вентилятора Электродвигатель Мощность Частота Производительность Давление Вес Цена, с НДС
ВО 06-300 №2,5 Перейти » 1 053 грн АИР56А4 0,12 кВт 1500 об/мин 700 м³/час 20 Па 7 кг
2 586 грнЗаказать
АИР56В4 0,18 кВт 1500 об/мин 740 м³/час 22 Па 7,7 кг
2 627 грнЗаказать
АИР63А4 0,25 кВт 1500 об/мин 780 м³/час 23 Па 9,7 кг
2 703 грнЗаказать
АИР63В4 0,37 кВт 1500 об/мин 830 м³/час 25 Па 11,8 кг
2 793 грнЗаказать
АИР56А2 0,18 кВт 3000 об/мин 1400 м³/час 80 Па 7,4 кг
2 503 грнЗаказать
АИР56В2 0,25 кВт 3000 об/мин 1450 м³/час 85 Па 7,6 кг
2 543 грнЗаказать
АИР63А2 0,37 кВт 3000 об/мин 1520 м³/час 90 Па 9,8 кг
2 553 грнЗаказать
ВО 06-300 №3,15 Перейти » 1 158 грн АИР56А4 0,12 кВт 1500 об/мин 1400 м³/час 34 Па 8,5 кг
2 691 грнЗаказать
АИР56В4 0,18 кВт 1500 об/мин 1520 м³/час 35 Па 9,1 кг
2 732 грнЗаказать
АИР63А4 0,25 кВт 1500 об/мин 1580 м³/час 37 Па 11,1 кг
2 808 грнЗаказать
АИР63В4 0,37 кВт 1500 об/мин 1650 м³/час 38 Па 13,2 кг
2 898 грнЗаказать
АИР56В2 0,25 кВт 3000 об/мин 2800 м³/час 135 Па 9,0 кг
2 648 грнЗаказать
АИР63А2 0,37 кВт 3000 об/мин 3180 м³/час 138 Па 11,3 кг
2 658 грнЗаказать
АИР63В2 0,55 кВт 3000 об/мин 3450 м³/час 145 Па 13,8 кг
2 698 грнЗаказать
ВО 06-300 №4 Перейти » 1 264 грн АИР63А6 0,18 кВт 1000 об/мин 1900 м³/час 24 Па 12,4 кг
3 101 грнЗаказать
АИР63В6 0,25 кВт 1000 об/мин 2000 м³/час 25 Па 13,2 кг
3 128 грнЗаказать
АИР56А4 0,12 кВт 1500 об/мин 2800 м³/час 55 Па 11,2 кг
2 797 грнЗаказать
АИР56В4 0,18 кВт 1500 об/мин 2950 м³/час 60 Па 11,8 кг
2 838 грнЗаказать
АИР63А4 0,25 кВт 1500 об/мин 3220 м³/час 62 Па 13,9 кг
2 914 грнЗаказать
АИР63В4 0,37 кВт 1500 об/мин 3500 м³/час 65 Па 16,0 кг
3 004 грнЗаказать
АИР71А2 0,75 кВт 3000 об/мин 5700 м³/час 230 Па 17,3 кг
3 028 грнЗаказать
АИР71В2 1,1 кВт 3000 об/мин 6500 м³/час 245 Па 18,2 кг
3 241 грнЗаказать
ВО 06-300 №5 Перейти » 1 580 грн АИР63А6 0,18 кВт 1000 об/мин 3700 м³/час 37 Па 17,0 кг
3 417 грнЗаказать
АИР63В6 0,25 кВт 1000 об/мин 3950 м³/час 40 Па 17,8 кг
3 444 грнЗаказать
АИР63В4 0,37 кВт 1500 об/мин 5600 м³/час 85 Па 20,5 кг
3 320 грнЗаказать
АИР71А4 0,55 кВт 1500 об/мин 5800 м³/час 87 Па 22,5 кг
3 454 грнЗаказать
АИР71В4 0,75 кВт 1500 об/мин 6200 м³/час 91 Па 24,1 кг
3 577 грнЗаказать
АИР80А4 1,1 кВт 1500 об/мин 6850 м³/час 94 Па 28,1 кг
3 755 грнЗаказать
АИР80В4 1,5 кВт 1500 об/мин 7350 м³/час 100 Па 30,1 кг
4 255 грнЗаказать
АИР80В2 2,2 кВт 3000 об/мин 11300 м³/час 335 Па 29,5 кг
4 094 грнЗаказать
АИР90L2 3 кВт 3000 об/мин 13000 м³/час 340 Па 31,9 кг
4 580 грнЗаказать
ВО 06-300 №6,3 Перейти » 2 527 грн АИР71А6 0,37 кВт 1000 об/мин 7400 м³/час 58 Па 29,4 кг
4 638 грнЗаказать
АИР71В6 0,55 кВт 1000 об/мин 8450 м³/час 62 Па 31 кг
4 752 грнЗаказать
АИР80А6 0,75 кВт 1000 об/мин 9100 м³/час 65 Па 35 кг
4 881 грнЗаказать
АИР71В4 0,75 кВт 1500 об/мин 11300 м³/час 135 Па 31 кг
4 524 грнЗаказать
АИР80А4 1,1 кВт 1500 об/мин 12150 м³/час 140 Па 35 кг
4 702 грнЗаказать
АИР80В4 1,5 кВт 1500 об/мин 12800 м³/час 142 Па 37 кг
5 202 грнЗаказать
АИР90L4 2,2 кВт 1500 об/мин 13500 м³/час 145 Па 38 кг
5 477 грнЗаказать
ВО 06-300 №8 Перейти » 4 739 грн АИР80В8 0,55 кВт 750 об/мин 11950 м³/час 58 Па 62,8 кг
8 050 грнЗаказать
АИР80А6 0,75 кВт 1000 об/мин 16500 м³/час 85 Па 62 кг
7 093 грнЗаказать
АИР80В6 1,1 кВт 1000 об/мин 17200 м³/час 95 Па 64 кг
7 339 грнЗаказать
АИР100S4 3 кВт 1500 об/мин 23500 м³/час 215 Па 70,2 кг
8 576 грнЗаказать
АИР100L4 4 кВт 1500 об/мин 28000 м³/час 220 Па 79 кг
8 950 грнЗаказать
ВО 06-300 №10 Перейти » 6 318 грн АИР100L8 1,5 кВт 750 об/мин 25000 м³/час 92 Па 107 кг
11 268 грнЗаказать
АИР100L6 2,2 кВт 1000 об/мин 31400 м³/час 150 Па 123 кг
10 093 грнЗаказать
АИР112МА6 3 кВт 1000 об/мин 33000 м³/час 155 Па 130 кг
10 985 грнЗаказать
ВО 06-300 №12,5 Перейти » 8 424 грн АИР132S8 4 кВт 750 об/мин 46000 м³/час 140 Па 188 кг
15 811 грнЗаказать
АИР132М8 5,5 кВт 750 об/мин 48500 м³/час 142 Па 198 кг
15 868 грнЗаказать
АИР132М6 7,5 кВт 1000 об/мин 55000 м³/час 247 Па 212 кг
16 021 грнЗаказать
АИР160S6 11 кВт 1000 об/мин 62000 м³/час 255 Па 276 кг
18 911 грнЗаказать

Обзор осевых вентиляторов ВО 06-300

Общие данные

  • вентиляторы осевые (аксиальные) низкого давления;
  • материал - углеродистая сталь
    (алюминий, нержавеющая сталь, разнородные металлы - под заказ);
  • покраска вентилятора - порошковая;
  • количество лопаток крыльчатки - 3 шт.;
  • исполнение 1 - правое вращение,
    исполнение 2
    - левое вращение (под заказ);
  • электродвигатель - общепромышленный
    (взрывозащищенный - под заказ);
  • напряжение сети 380 В;
  • гарантия 2 года.

Применение ВО 06-300

Осевые вентиляторы ВО 06-300 являются промышленными вентиляторами низкого давления. Предназначены для перемещения воздуха и неагрессивных газовых смесей. В транспортируемой рабочей среде не должно быть липких веществ и волокнистых материалов. Пыль и мелкие твердые частицы могут присутствовать в концентрации до 10 мг/м³. Оптимальная температура рабочей среды -40...+40°С. Вентилятор не должен подвергаться воздействию атмосферных осадков.

Осевики ВО 06 300 используются в приточных и вытяжных системах вентиляции, в системах воздушного отопления, в системах кондиционирования воздуха, а также в различных технологических процессах производственных предприятий (сушильные, морозильные, покрасочные камеры и т.д.).

ВО-06-300 создает совсем небольшое давление, но при этом имеет хорошие параметры производительности. Может устанавливаться как в простые системы воздуховодов (с низким аеродинамическим сопротивлением), так и в стены зданий, проемы технологических установок.



Варианты исполнения вентилятора ВО 06 300

Осевой вентилятор ВО 06-300 правого вращения: схема, исполнение 1

Исполнение 1 (правое вращение)


Осевой вентилятор ВО 06-300 левого вращения: схема, исполнение 2

Исполнение 2 (левое вращение)


Как определить исполнение и направление вращения

Исполнение осевого вентилятора соответствует направлению вращения крыльчатки и определяется СО СТОРОНЫ ЭЛЕКТРОДВИГАТЕЛЯ:

  • вращение ПРАВОЕ - если крыльчатка вращается ЗА часовой стрелкой
  • вращение ЛЕВОЕ - если крыльчатка вращается ПРОТИВ часовой стрелки


Особенность исполнений

Функциональное отличие исполнений 1 и 2 состоит в том, что направление потока воздуха по отношению к электродвигателю будет разным:

  • исполнение 1 - воздушный поток направлен от крыльчатки к двигателю
  • исполнение 2 - воздушный поток направлен от двигателя к крыльчатке


Изготовление ВО-06-300

Осевые вентиляторы ВО-06-300 исполнение №1 изготавливаются ПО УМОЛЧАНИЮ.

Исполнение №2 далеко не популярное и поэтому изготавливается ПОД ЗАКАЗ. Для корректного выполнения такого заказа Вы должны обязательно уведомить менеджера.


×
