Виброизоляторы ДО
Сделано в Украине
| Наименование модели | Габаритные размеры | Рабочая нагрузка | Масса | Цена, с НДС |
| ДО-38 Перейти » 256 грн | 100×60×72 мм | 12,4 кгс | 0,3 кг | 256 грнЗаказать
|
| ДО-39 Перейти » 300 грн | 110×70×92 мм | 22,3 кгс | 0,41 кг | 300 грнЗаказать
|
| ДО-40 Перейти » 378 грн | 130×90×113 мм | 34,6 кгс | 0,9 кг | 378 грнЗаказать
|
| ДО-41 Перейти » 433 грн | 130×90×129 мм | 55 кгс | 1,1 кг | 433 грнЗаказать
|
| ДО-42 Перейти » 611 грн | 150×110×170 мм | 96 кгс | 1,8 кг | 611 грнЗаказать
|
| ДО-43 Перейти » 767 грн | 160×120×192 мм | 168 кгс | 2,5 кг | 767 грнЗаказать
|
| ДО-44 Перейти » 1 056 грн | 180×140×226 мм | 243 кгс | 3,8 кг | 1 056 грнЗаказать
|
| ДО-45 Перейти » 1 834 грн | 220×170×281 мм | 380 кгс | 6,5 кг | 1 834 грнЗаказать
|

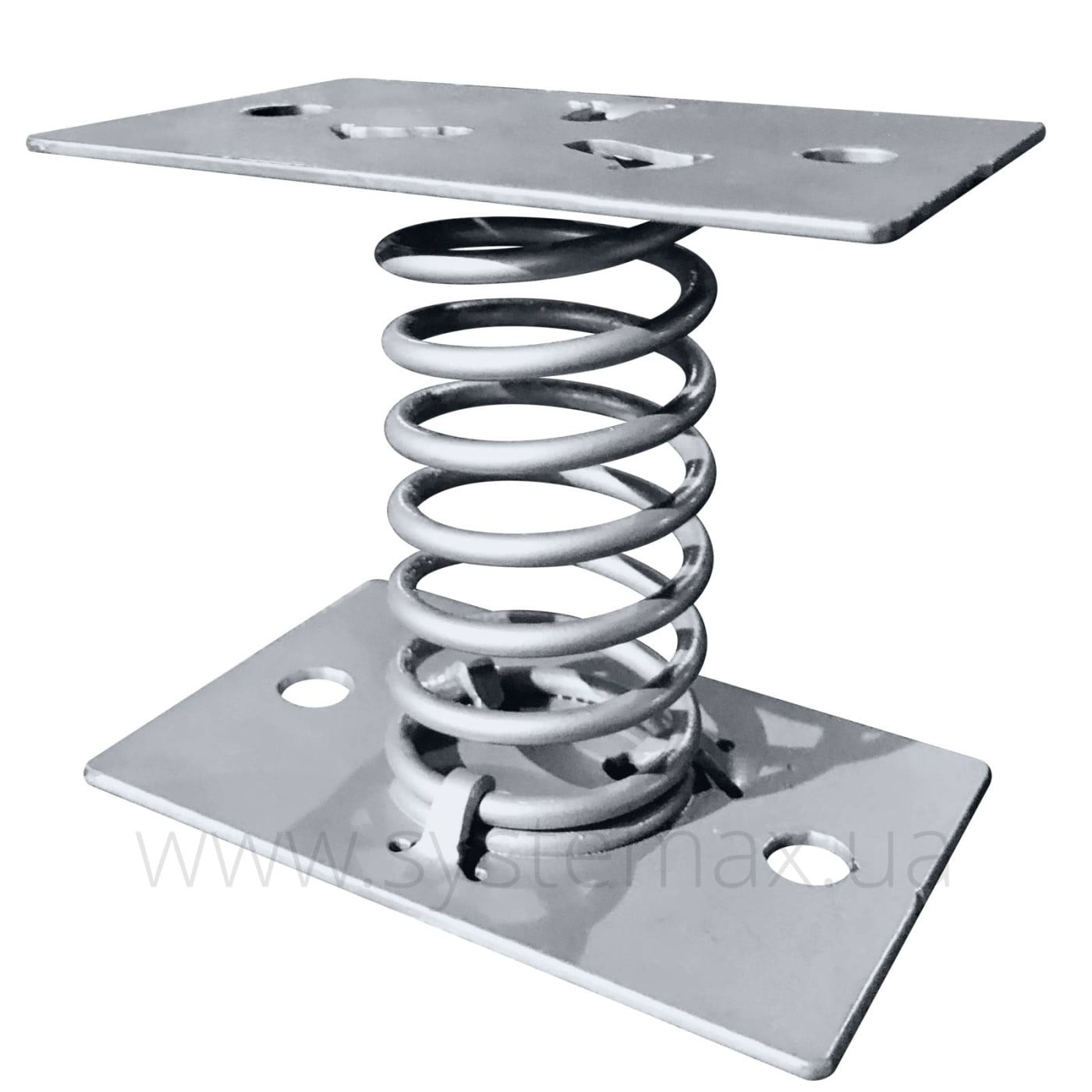

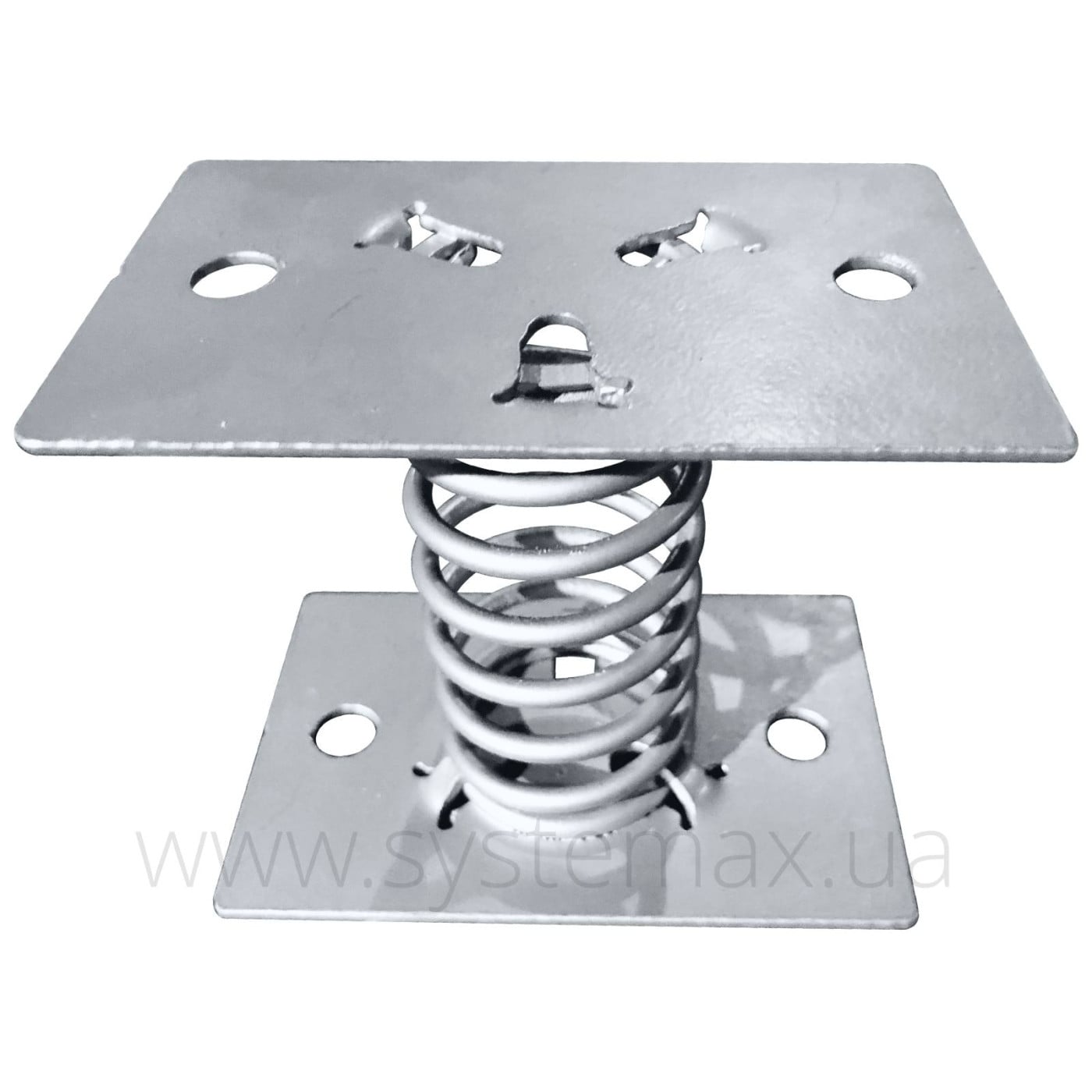

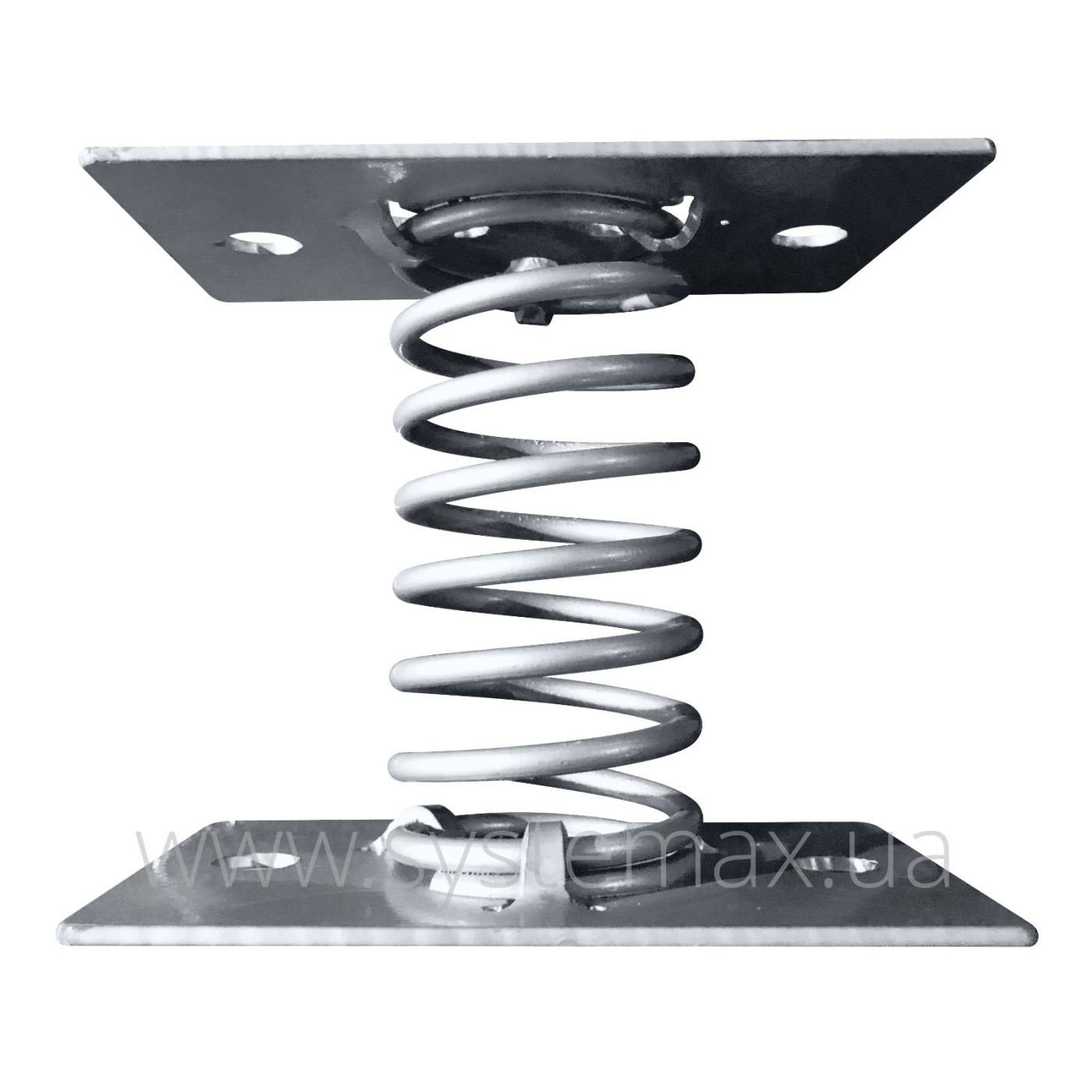

Обзор виброизоляторов ДО
Общие данные
- виброизоляторы механической вибрации пружинные;
- нагрузка 12,4 ... 380 кгс;
- покраска - порошковая;
- производитель - вентиляторный завод СИСТЕМАКС (Украина);
- гарантия 2 года.
Назначение виброизоляторов серии ДО
Виброизоляторы ДО предназначены для предотвращения (или сведения к минимуму) передачи механической вибрации от работающего агрегата к поверхности его крепления. Самым распространенным есть использование виброизоляторов для монтажа промышленных вентиляторов, компрессоров и насосов. Наиболее эфективны пружинные виброизоляторы для агрегатов с частотой вращения рабочего элемента до 1800 об/мин. Если частота больше - используют резиновые изоляторы вибрации.

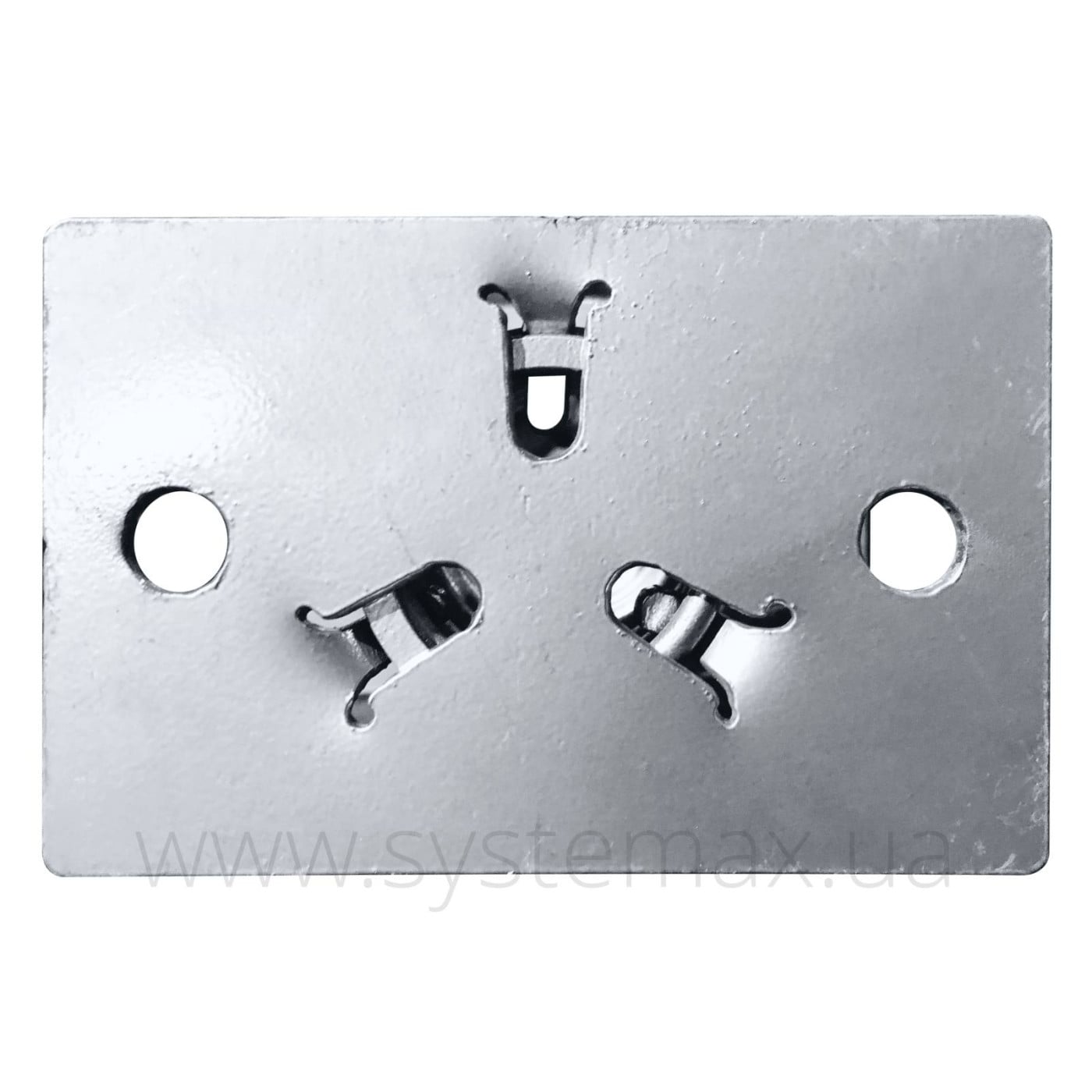

Конструкция и габаритные размеры виброизоляторов ДО
| Модель виброизолятора | L | B | C | H | D | d | d1 | S |
|---|---|---|---|---|---|---|---|---|
| мм | ||||||||
| ДО-38 | 100 | 60 | 70 | 72 | 33 | 3 | 9 | 2,0 |
| ДО-39 | 110 | 70 | 80 | 92 | 44 | 4 | 9 | 2,0 |
| ДО-40 | 130 | 90 | 100 | 111 | 55 | 5 | 9 | 2,0 |
| ДО-41 | 130 | 90 | 100 | 127 | 60 | 6 | 11 | 2,0 |
| ДО-42 | 150 | 110 | 120 | 169 | 80 | 8 | 11 | 2,5 |
| ДО-43 | 160 | 120 | 130 | 191 | 90 | 10 | 11 | 2,5 |
| ДО-44 | 180 | 140 | 150 | 226 | 108 | 12 | 11 | 3,0 |
| ДО-45 | 220 | 170 | 180 | 281 | 135 | 15 | 13 | 3,0 |
Таблицы выбора количества виброизоляторов для центробежных вентиляторов
Подбор виброизоляторов ДО для ВЦ 4-75
| Вентилятор | Мощность | Виброизолятор | |
|---|---|---|---|
| ВЦ 4-75 №2,5 | 0,12 ... 1,1 кВт | ДО-38 | 4 шт. |
| ВЦ 4-75 №3,15 | 0,18 ... 1,1 кВт | ДО-38 | 4 шт. |
| ВЦ 4-75 №3,15 | 1,5 ... 3 кВт | ДО-39 | 4 шт. |
| ВЦ 4-75 №4 | 0,18 ... 4 кВт | ДО-39 | 4 шт. |
| ВЦ 4-75 №4 | 5,5 ... 11 кВт | ДО-40 | 4 шт. |
| ВЦ 4-75 №5 | 0,18 ... 4 кВт | ДО-39 | 6 шт. |
| ВЦ 4-75 №6,3 | 1,1 ... 11 кВт | ДО-40 | 6 шт. |
| ВЦ 4-75 №8 | 2,2 ... 5,5 кВт | ДО-41 | 6 шт. |
| ВЦ 4-75 №8 | 7,5 ... 11 кВт | ДО-42 | 6 шт. |
| ВЦ 4-75 №8 (сх.5) | 2,2 ... 15 кВт | ДО-42 | 6 шт. |
| ВЦ 4-75 №10 | 4 ... 15 кВт | ДО-42 | 6 шт. |
| ВЦ 4-75 №10 | 18,5 ... 30 кВт | ДО-43 | 6 шт. |
| ВЦ 4-75 №10 (сх.5) | 7,5 ... 18,5 кВт | ДО-43 | 6 шт. |
| ВЦ 4-75 №12,5 | 15 ... 30 кВт | ДО-43 | 6 шт. |
| ВЦ 4-75 №12,5 | 37 кВт | ДО-44 | 6 шт. |
| ВЦ 4-75 №12,5 (сх.5) | 4 ... 30 кВт (1000 об/мин) | ДО-43 | 6 шт. |
| ВЦ 4-75 №12,5 (сх.5) | 22 кВт (750 об/мин) | ДО-43 | 6 шт. |
| ВЦ 4-75 №12,5 (сх.5) | 30 кВт (750 об/мин) | ДО-44 | 6 шт. |
| ВЦ 4-75 №12,5 (сх.5) | 37 ... 75 кВт (1000 об/мин) | ДО-44 | 6 шт. |
| ВЦ 4-75 №16 (сх.5) | 11 ... 75 кВт | ДО-45 | 8 шт. |
Подбор виброизоляторов ДО для ВЦ 14-46
| Вентилятор | Мощность | Виброизолятор | |
|---|---|---|---|
| ВЦ 14-46 №2 | 0,12 ... 3 кВт | ДО-38 | 4 шт. |
| ВЦ 14-46 №2,5 | 0,12 ... 4 кВт | ДО-38 | 4 шт. |
| ВЦ 14-46 №2,5 | 5,5 ... 7,5 кВт | ДО-39 | 4 шт. |
| ВЦ 14-46 №3,15 | 0,37 ... 4 кВт | ДО-39 | 4 шт. |
| ВЦ 14-46 №4 | 1,1 ... 2,2 кВт | ДО-39 | 4 шт. |
| ВЦ 14-46 №4 | 3 ... 4 кВт (1500 об/мин) | ДО-39 | 4 шт. |
| ВЦ 14-46 №4 | 3 ... 4 кВт (1000 об/мин) | ДО-40 | 4 шт. |
| ВЦ 14-46 №4 | 5,5 ... 11 кВт | ДО-40 | 4 шт. |
| ВЦ 14-46 №5 | 2,2 ... 3 кВт | ДО-39 | 6 шт. |
| ВЦ 14-46 №5 | 4 ... 5,5 кВт (1000 об/мин) | ДО-39 | 6 шт. |
| ВЦ 14-46 №5 | 4 ... 5,5 кВт (750 об/мин) | ДО-40 | 6 шт. |
| ВЦ 14-46 №5 | 7,5 ... 15 кВт | ДО-40 | 6 шт. |
| ВЦ 14-46 №5 | 18,5 ... 37 кВт | ДО-41 | 6 шт. |
| ВЦ 14-46 №5 (сх.5) | 4 ... 18,5 кВт | ДО-41 | 6 шт. |
| ВЦ 14-46 №6,3 | 5,5 ... 22 кВт | ДО-41 | 6 шт. |
| ВЦ 14-46 №6,3 | 30 ... 37 кВт | ДО-42 | 6 шт. |
| ВЦ 14-46 №6,3 (сх.5) | 5,5 ... 30 кВт | ДО-42 | 6 шт. |
| ВЦ 14-46 №8 | 15 ... 22 кВт | ДО-42 | 6 шт. |
| ВЦ 14-46 №8 | 30 ... 75 кВт | ДО-43 | 6 шт. |
| ВЦ 14-46 №8 | 90 ... 110 кВт | ДО-44 | 6 шт. |
| ВЦ 14-46 №8 (сх.5) | 11 ... 18,5 кВт | ДО-42 | 6 шт. |
| ВЦ 14-46 №8 (сх.5) | 22 ... 55 кВт | ДО-43 | 6 шт. |
| ВЦ 14-46 №8 (сх.5) | 75 ... 110 кВт | ДО-44 | 6 шт. |
| ВЦ 14-46 №10 | 18,5 ... 55 кВт | ДО-43 | 6 шт. |
| ВЦ 14-46 №10 | 75 ... 110 кВт | ДО-44 | 6 шт. |
| ВЦ 14-46 №10 (сх.5) | 15 ... 37 кВт | ДО-43 | 6 шт. |
| ВЦ 14-46 №10 (сх.5) | 45 ... 90 кВт | ДО-44 | 6 шт. |
| ВЦ 14-46 №12,5 (сх.5) | 30 ... 55 кВт | ДО-44 | 6 шт. |
| ВЦ 14-46 №12,5 (сх.5) | 75 ... 110 кВт | ДО-45 | 6 шт. |
×
