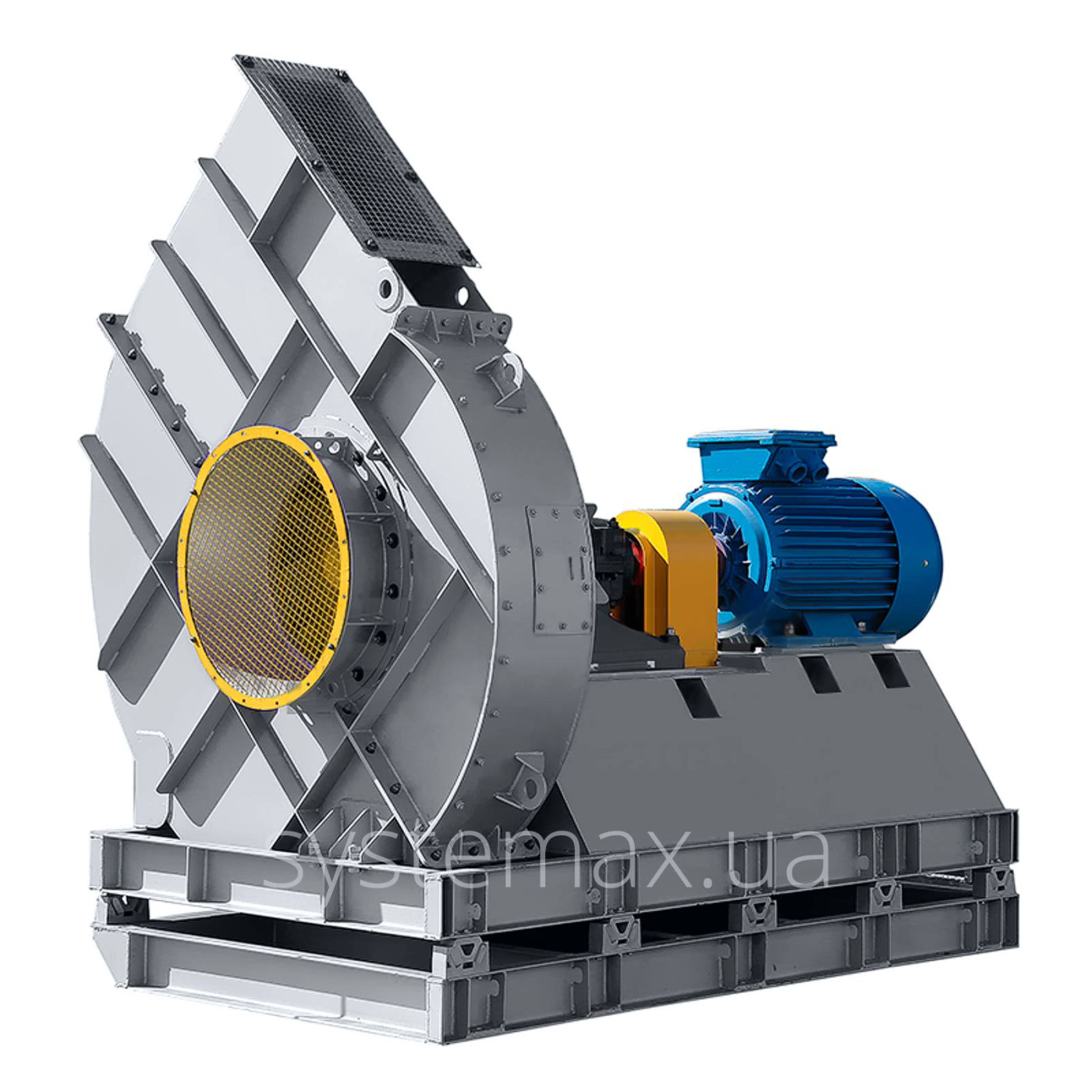

ВМ мельничные вентиляторы
ОБЩИЕ СВЕДЕНИЯ
- Одностороннего всасывания
- Корпус спиральный поворотный
- Назад загнутые лопатки
- Количество лопаток 10
- Направление вращения - правое и левое
ВАРИАНТЫ ИСПОЛНЕНИЯ ВЕНТИЛЯТОРА
- Из углеродистой стали
- Из нержавеющей стали
| Номер вентилятора | Электродвигатель | Мощность | Частота | Производительность | Давление | Вес | Цена, с НДС |
| ВМ-15 Перейти » 757 000 грн | АИР315S4 | 160 кВт | 1500 об/мин | 56330 м³/час | 8480 Па | 3210 кг |
1 030 000 грнКупить
|
| ВМ-17 Перейти » 1 070 000 грн | АИР355S4 | 250 кВт | 1500 об/мин | 83630 м³/час | 10840 Па | 3870 кг |
1 370 000 грнКупить
|
| АИР355М4 | 315 кВт | 1500 об/мин | 83630 м³/час | 10840 Па | 4000 кг |
1 400 000 грнКупить
|
|
| ВМ-18 Перейти » 1 250 000 грн | ДАЗО4-400X-4МУ1 | 400 кВт | 1500 об/мин | 156700 м³/час | 12160 Па | 6320 кг |
1 950 000 грнКупить
|
| ДАЗО4-450X-4МТ2 | 500 кВт | 1500 об/мин | 156700 м³/час | 12160 Па | 6650 кг |
2 750 000 грнКупить
|
|
| ВМ-20 Перейти » 1 350 000 грн | ДАЗО4-500Y-4У1 | 800 кВт | 1500 об/мин | 160000 м³/час | 15050 Па | 7740 кг |
3 250 000 грнКупить
|
| ВМ-40-750 | по запросуКупить
|
||||||
| ВМ-50-1000 | по запросуКупить
|
||||||
| ВМ-100-1200 | по запросуКупить
|
||||||
| ВМ-160-850 | по запросуКупить
|
||||||
| ВМ-180-1100 | по запросуКупить
|
Обзор мельничных вентиляторов ВМ
Общие данные
- вентилятор центробежный одностороннего всасывания;
- материал стандартного исполнения - углеродистая сталь
(алюминий, разнородные металлы, нержавеющая сталь); - количество лопаток рабочего колеса - 10 шт .;
- лопатки загнуты назад;
- правое или левое вращение;
- есть возможность поворота корпуса с шагом 45°;
- схема исполнения №3 (привод на рабочее колесо через промежуточный вал);
- корпус - спиральный поворотный;
- порошковая покраска (желтый и серый цвет);
- гарантия - 2 года.
Применение мельничного вентилятора ВМ
Главное назначение, которое имеет центробежный мельничный вентилятор ВМ одностороннего всасывания - пневматическая транспортировка различного вида аэросмесией. Вентиляторы ВМ применяют - предприятия по производству металла, заводы по переработке в сфере черной и цветной металлургии, система паровых котлов с разной паропроизводительностю, при размоле твердых взрывобезопасных топлив в мельницах.
Важно, чтобы запыленность воздушной смеси составляла не более 80 г / м и при отсутствии возможности к налипанию волокнистых веществ на лопатки рабочего колеса.
Конструктивные особенности
Вентилятор ВМ содержит такие рабочие запчасти - рабочее колесо, ходовая часть, улитка раскрутки, электродвигатель, всасывающий патрубок, направляющий аппарат и рама. Спиральный корпус вентилятора поворотный, рабочее колесо состоит 10 лопаток загнутых назад.
Технічні характеристики вентилятора ВМ
| Мельничный вентилятор | Диаметр воздуховода | Напряжение сети |
Частота вращения | Потребляемая мощность |
Производительность | Давление | Максимальный КПД | Масса |
|---|---|---|---|---|---|---|---|---|
| мм | В | об/хв | кВт | м³/год | Па | max (%) | кг | |
| ВМ-15 | 1 500 | 380/660 | 1 500 | 160 | 14 690 ... 56 330 | 8 480 ... 4 760 | 82 | 3 210 |
| ВМ-17 | 1 700 | 380/660 | 1 500 | 250 ... 315 | 22 240 ... 83 630 | 6 130 ... 10 840 | 82 | 3 870 ... 4 000 |
| ВМ-18 | 1 800 | 380/660 | 1 500 | 400 ... 500 | 23 410 ... 156 700 | 8 070 ... 12 160 | 82 | 6 320 ... 6 650 |
| ВМ-20 | 2 000 | 380/660 | 1 500 | 800 | 40 000 ... 160 000 | 12 470 ... 15 050 | 82 | 7 740 |
| ВМ-40-750 | 4 000 | 380/660 | 1 500 | 200 ... 315 | 15 310 ... 60 130 | 5 930 ... 7 620 | 70 | 3 200 ... 3 650 |
| ВМ-50-1000 | 5 000 | 380/660 | 1 500 | 315 | 20 000 ... 90 000 | 10 000 ... 10 500 | 70 | 3 800 |
| ВМ-100-1200 | 10 000 | 380/660 | 1 500 | 630 | 65 000 ... 115 000 | 10 500 ... 11 450 | 70 | 4 098 |
| ВМ-160-850 | 16 000 | 380/660 | 1 000 | 980 | 108 600 ... 319 000 | 6 546 ... 8 856 | 72 | 10 644 |
| ВМ-180-1100 | 18 000 | 380/660 | 1 500 | 1 480 | 100 000 ... 260 000 | 11 250 ... 14 900 | 72 | 12 160 |
Направление вращения мельничного вентилятора ВМ и углы поворота корпуса улитки
Углы поворота вентилятора правого вращения
Углы поворота вентилятора левого вращения
Обозначения на схеме
ПР - правое вращение вентилятора: ВМ(правый)
ЛЕВ - левое вращение вентилятора: ВМ (левый)
0°...315° - угол поворота корпуса вентилятора
Как определить направление вращения
Направление корпуса вентилятора соответствует направлению вращения рабочего колеса и определяется СО СТОРОНЫ ЭЛЕКТРОДВИГАТЕЛЯ:
- вращение ЛЕВОЕ - если спираль улитки направлена ПРОТИВ часовой стрелки
- вращение ПРАВОЕ - если спираль улитки направлена ЗА часовой стрелкой
Углы поворота корпуса ВМ
Данные мельничные вентиляторы типа ВМ имеют возможность изменения угла поворота улитки. Это упрощает монтаж вентилятора и воздуховода, который к нему подводится. Угол поворота может быть выставлен от 0 ° до 270 ° с кратностью 15 °.
Покупатель самостоятельно может искажать улитку вентилятора, но в данном случае оборудование снимается с заводской гарантии. Известно, что при манипуляциях с корпусом можно нарушить балансировку рабочего колеса, что впоследствии может привести к быстрому выходу вентилятора из строя. Поэтому, уже на стадии оформления заказа все технические нюансы обсуждаются сразу же. Вентилятор на заводе изготавливается и собирается именно с тем углом поворота корпуса, который пожелает заказчик.
Как купить мельничный вентилятор ВМ в Киеве или з доставкой в Украине - цена / качество
Что это такое группа вентиляторов типа ВМ? Первое, что нужно понимать - расшифровка применения оборудования данного вида. Центробежные вентиляторы ВМ используют на предприятиях в тяжелой промышленности, в металлургии и на мельницах. Назначение вентиляторов мельничных - подача воздуха.
Обозначение и маркировка ВМ соответствует его наименованию - мельничный вентилятор. Вентилятор местного проветривания ВМ имеет достаточно широкий каталог моделей. Каждая техника компании проверяется на качество и на соответствие всем положениям ГОСТ.
При выборе важно обратить внимание на следующие технические характеристики:
- параметры и техническая характеристика, содержание этих параметров и их обзор: производительность, рабочее давление, мощность, температура максимальная и минимальная, вес;
- размеры и габариты на эту модель: ширина, длина, высота, диаметр;
- чертежи схемы исполнения, имеет устройство и его аэродинамическая характеристика и чертеж;
- конструктивные особенности - запчасти, входящие в состав (двигатель, улитка, корпус и др.);
- область применения вентилятора ВМ, описание как установить и принцип действия - предоставляется руководство по эксплуатации.
Только у нас на сайте данны все правдивые отзывы и специализированные фото. Только у нас Вы получаете всю подробную информацию о подключение, настройка, принцип работы и установка. На каждый вентилятор марка ВМ предоставляется два года гарантии. Компании аналоги к нашей Вы не найдете. При заказе Вам высылается паспорт, инструкция по эксплуатации и вся необходимая документация.
Где купить мельничный вентилятор с односторонним всасыванием Киев у которого будет лучшая стоимость? Производитель СИСТЕМАКС работает напрямую без посредников, поэтому цена всегда оптимальна. Завод готов производить оборудование с определенными констуктивнимы особенностями под Ваш индивидуальный заказ - замена параметров, изготовить аналог к Вашему нерабочему, возможна разработка определенного оборудования.
Мельничный вентилятор ВМ купить Украина - позвоните нашим менеджерам, они окажут помощь в выборе и запустят заказ в работу. Также заказать оборудование можно прямо на сайте в компании. Важно - наша фирма работает и на экспорт - Литва, Латвия, Молдова, Грузия, Турция.
Мы ценим Ваш выбор и Ваше время.
