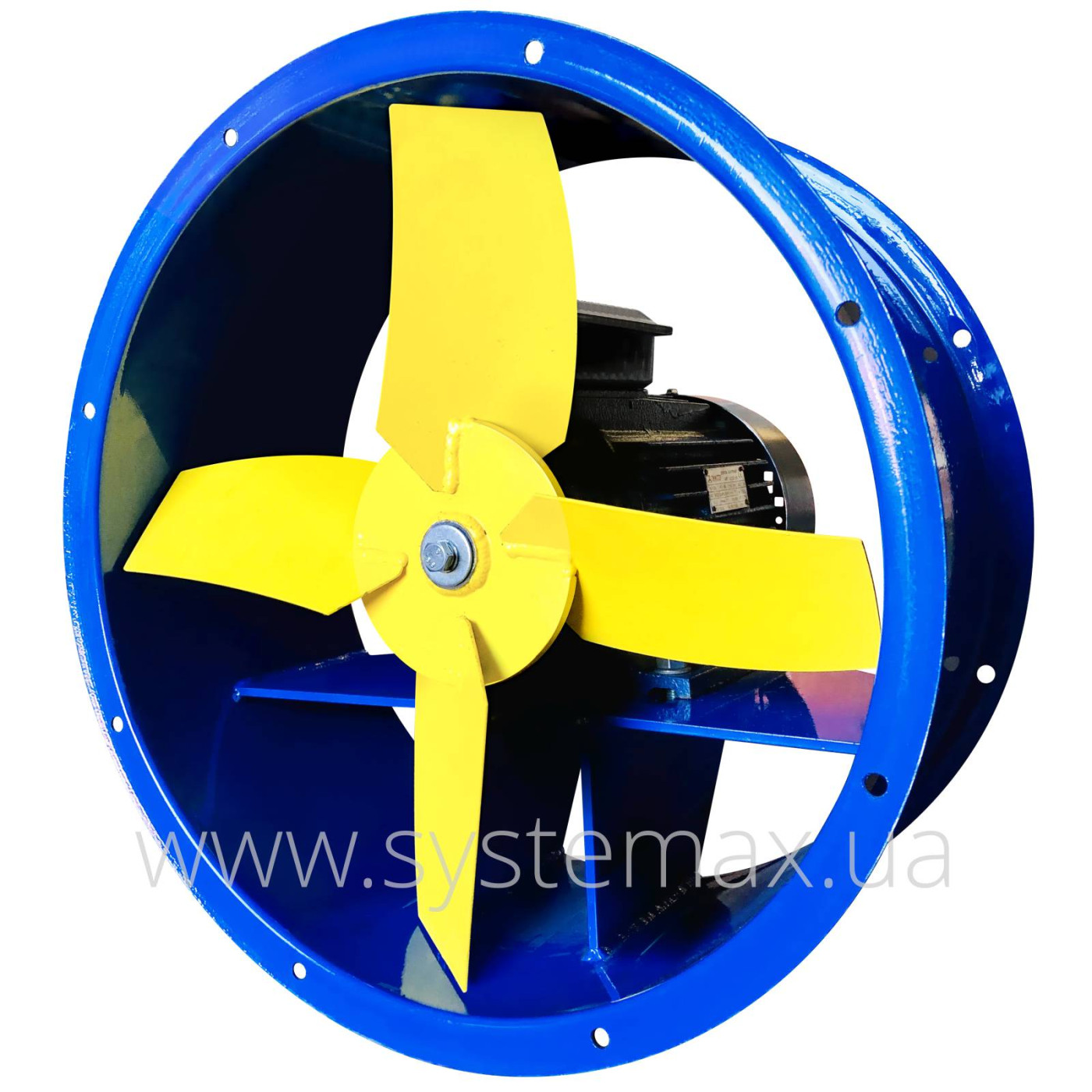

Вентиляторы осевые ВО 06-300 (4 лопасти)

Сделано в Украине

ОБЩИЕ СВЕДЕНИЯ

  • Количество лопаток 4 шт.
  • Направление вращения - правое или левое
  • Напряжение сети 380 В

ВАРИАНТЫ ИСПОЛНЕНИЯ ВЕНТИЛЯТОРА

  • Из углеродистой стали
  • Из нержавеющей стали
  • Из разнородных металлов
  • Из алюминиевых сплавов
Номер вентилятора Электродвигатель Мощность Частота Производительность Давление Вес Цена, с НДС
ВО 06-300/4 №4 Перейти » 1 390 грн АИР63А6 0,18 кВт 1000 об/мин 2100 м³/час 28 Па 12,6 кг
3 227 грнЗаказать
АИР63В6 0,25 кВт 1000 об/мин 2150 м³/час 29 Па 13,4 кг
3 254 грнЗаказать
АИР56В4 0,18 кВт 1500 об/мин 3150 м³/час 63 Па 12,0 кг
2 964 грнЗаказать
АИР63А4 0,25 кВт 1500 об/мин 3250 м³/час 70 Па 14,0 кг
3 040 грнЗаказать
АИР63В4 0,37 кВт 1500 об/мин 3320 м³/час 78 Па 16,1 кг
3 130 грнЗаказать
АИР71В2 1,1 кВт 3000 об/мин 6200 м³/час 255 Па 18,4 кг
3 367 грнЗаказать
ВО 06-300/4 №5 Перейти » 1 738 грн АИР63А6 0,18 кВт 1000 об/мин 4000 м³/час 43 Па 17,2 кг
3 575 грнЗаказать
АИР63В6 0,25 кВт 1000 об/мин 4100 м³/час 45 Па 18,0 кг
3 602 грнЗаказать
АИР63В4 0,37 кВт 1500 об/мин 6100 м³/час 99 Па 20,7 кг
3 478 грнЗаказать
АИР71А4 0,55 кВт 1500 об/мин 6200 м³/час 105 Па 22,1 кг
3 612 грнЗаказать
АИР90L2 3 кВт 3000 об/мин 12300 м³/час 410 Па 20,1 кг
4 508 грнЗаказать
АИР100S2 4 кВт 3000 об/мин 13000 м³/час 425 Па 36,4 кг
5 450 грнЗаказать
ВО 06-300/4 №6,3 Перейти » 2 780 грн АИР71А6 0,37 кВт 1000 об/мин 8000 м³/час 68 Па 29,1 кг
4 891 грнЗаказать
АИР71В6 0,55 кВт 1000 об/мин 8500 м³/час 70 Па 30,4 кг
5 005 грнЗаказать
АИР80А4 1,1 кВт 1500 об/мин 12500 м³/час 160 Па 34,9 кг
4 955 грнЗаказать
АИР80В4 1,5 кВт 1500 об/мин 13400 м³/час 172 Па 36,9 кг
4 994 грнЗаказать
ВО 06-300/4 №8 Перейти » 5 213 грн АИР80В8 0,55 кВт 750 об/мин 12800 м³/час 68 Па 63,8 кг
7 997 грнЗаказать
АИР90LA8 0,75 кВт 750 об/мин 13100 м³/час 72 Па 67,4 кг
8 453 грнЗаказать
АИР80В6 1,1 кВт 1000 об/мин 16400 м³/час 110 Па 65,0 кг
7 676 грнЗаказать
АИР90L6 1,5 кВт 1000 об/мин 17200 м³/час 118 Па 68,8 кг
8 338 грнЗаказать
АИР100L4 4 кВт 1500 об/мин 25300 м³/час 260 Па 80,3 кг
9 424 грнЗаказать
АИР112М4 5,5 кВт 1500 об/мин 26400 м³/час 270 Па 104,8 кг
10 268 грнЗаказать
ВО 06-300/4 №10 Перейти » 6 950 грн АИР112МА8 2,2 кВт 750 об/мин 25000 м³/час 106 Па 120,8 кг
11 764 грнЗаказать
АИР112МВ6 4 кВт 1000 об/мин 33000 м³/час 180 Па 140,7 кг
11 625 грнЗаказать
АИР132S6 5,5 кВт 1000 об/мин 34200 м³/час 190 Па 164,1 кг
13 325 грнЗаказать
ВО 06-300/4 №12,5 Перейти » 9 266 грн АИР132М8 5,5 кВт 750 об/мин 49000 м³/час 165 Па 200,6 кг
16 290 грнЗаказать
АИР160S6 11 кВт 1000 об/мин 65000 м³/час 290 Па 277,8 кг
19 953 грнЗаказать
АИР160М6 15 кВт 1000 об/мин 68000 м³/час 300 Па 297,8 кг
21 061 грнЗаказать

Обзор 4-лопастных осевых вентиляторов ВО 06-300

Общие данные

  • вентиляторы осевые (аксиальные) низкого давления;
  • материал - углеродистая сталь
    (алюминий, нержавеющая сталь, разнородные металлы - под заказ);
  • покраска вентилятора - порошковая;
  • количество лопаток крыльчатки - 4 шт.;
  • исполнение 1 - правое вращение (под заказ),
    исполнение 2
    - левое вращение;
  • электродвигатель - общепромышленный
    (взрывозащищенный - под заказ);
  • напряжение сети 380 В;
  • гарантия 2 года.

Применение 4-лопастного ВО 06-300

Осевые вентиляторы ВО 06-300 являются промышленными вентиляторами низкого давления. Предназначены для перемещения воздуха и неагрессивных газовых смесей. В транспортируемой рабочей среде не должно быть липких веществ и волокнистых материалов. Пыль и мелкие твердые частицы могут присутствовать в концентрации до 10 мг/м³. Оптимальная температура рабочей среды -40...+40°С. Вентилятор не должен подвергаться воздействию атмосферных осадков.

Осевики ВО 06 300 с 4 лопастями используются в приточных и вытяжных системах вентиляции, в системах воздушного отопления, в системах кондиционирования воздуха, а также в различных технологических процессах производственных предприятий (сушильные, морозильные, покрасочные камеры и т.д.).

ВО-06-300 создает совсем небольшое давление, но при этом имеет хорошие параметры производительности. Может устанавливаться как в простые системы воздуховодов (с низким аеродинамическим сопротивлением), так и в стены зданий, проемы технологических установок.



Варианты исполнения вентилятора ВО 06 300 (4 лопатки)

Осевой вентилятор ВО 06-300 правого вращения (4 лопасти): схема, исполнение 1

Исполнение 1 (правое вращение)


Осевой вентилятор ВО 06-300 левого вращения (4 лопасти): схема, исполнение 2

Исполнение 2 (левое вращение)


Как определить исполнение и направление вращения

Исполнение осевого вентилятора соответствует направлению вращения крыльчатки и определяется СО СТОРОНЫ ЭЛЕКТРОДВИГАТЕЛЯ:

  • вращение ПРАВОЕ - если крыльчатка вращается ЗА часовой стрелкой
  • вращение ЛЕВОЕ - если крыльчатка вращается ПРОТИВ часовой стрелки


Особенность исполнений

Функциональное отличие исполнений 1 и 2 состоит в том, что направление потока воздуха по отношению к электродвигателю будет разным:

  • исполнение 1 - воздушный поток направлен от крыльчатки к двигателю
  • исполнение 2 - воздушный поток направлен от двигателя к крыльчатке


Изготовление ВО-06-300 с 4 лопатками

Осевые вентиляторы ВО-06-300 исполнение №2 изготавливаются ПО УМОЛЧАНИЮ.

Исполнение №1 далеко не популярное и поэтому изготавливается ПОД ЗАКАЗ. Для корректного выполнения такого заказа Вы должны обязательно уведомить менеджера.


×
