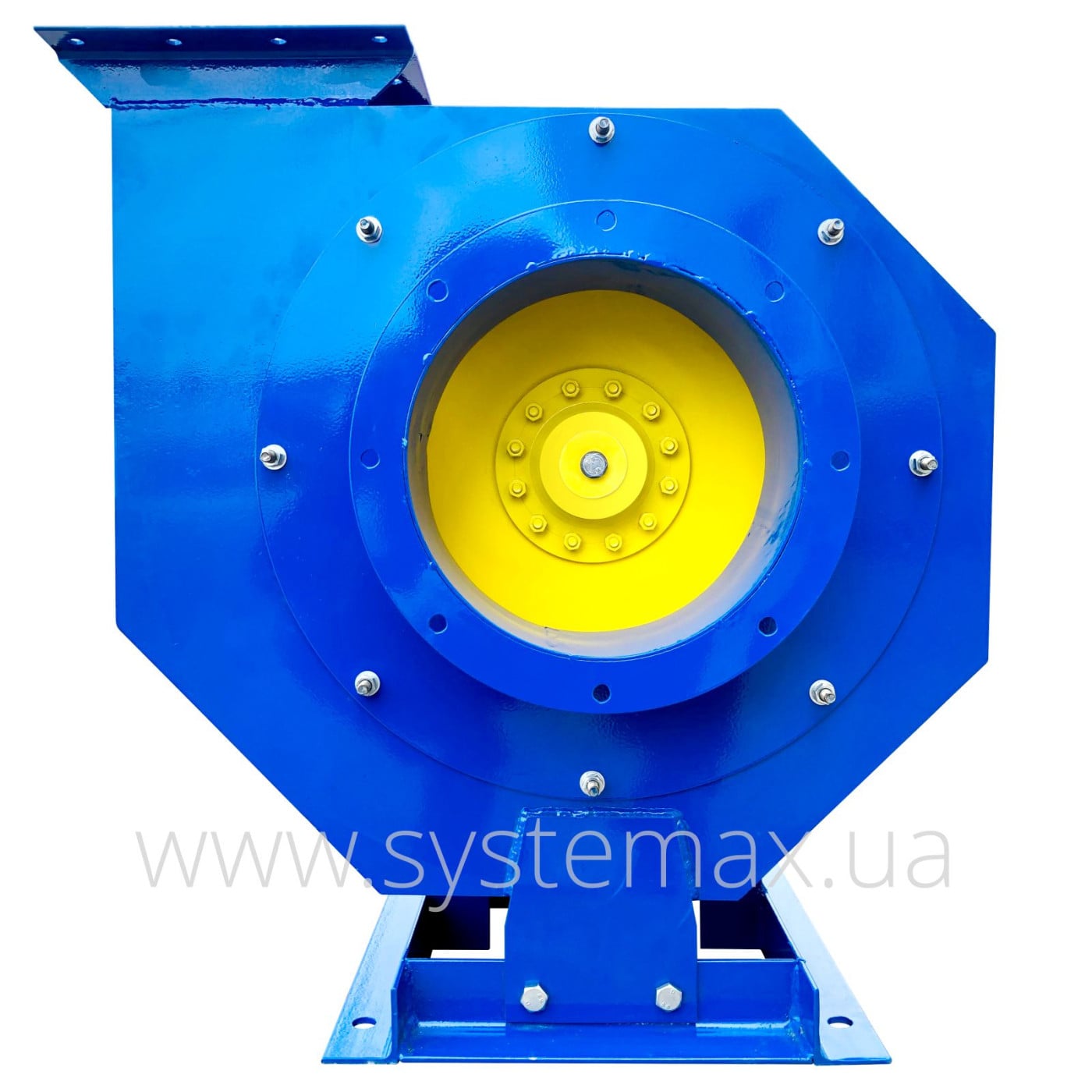

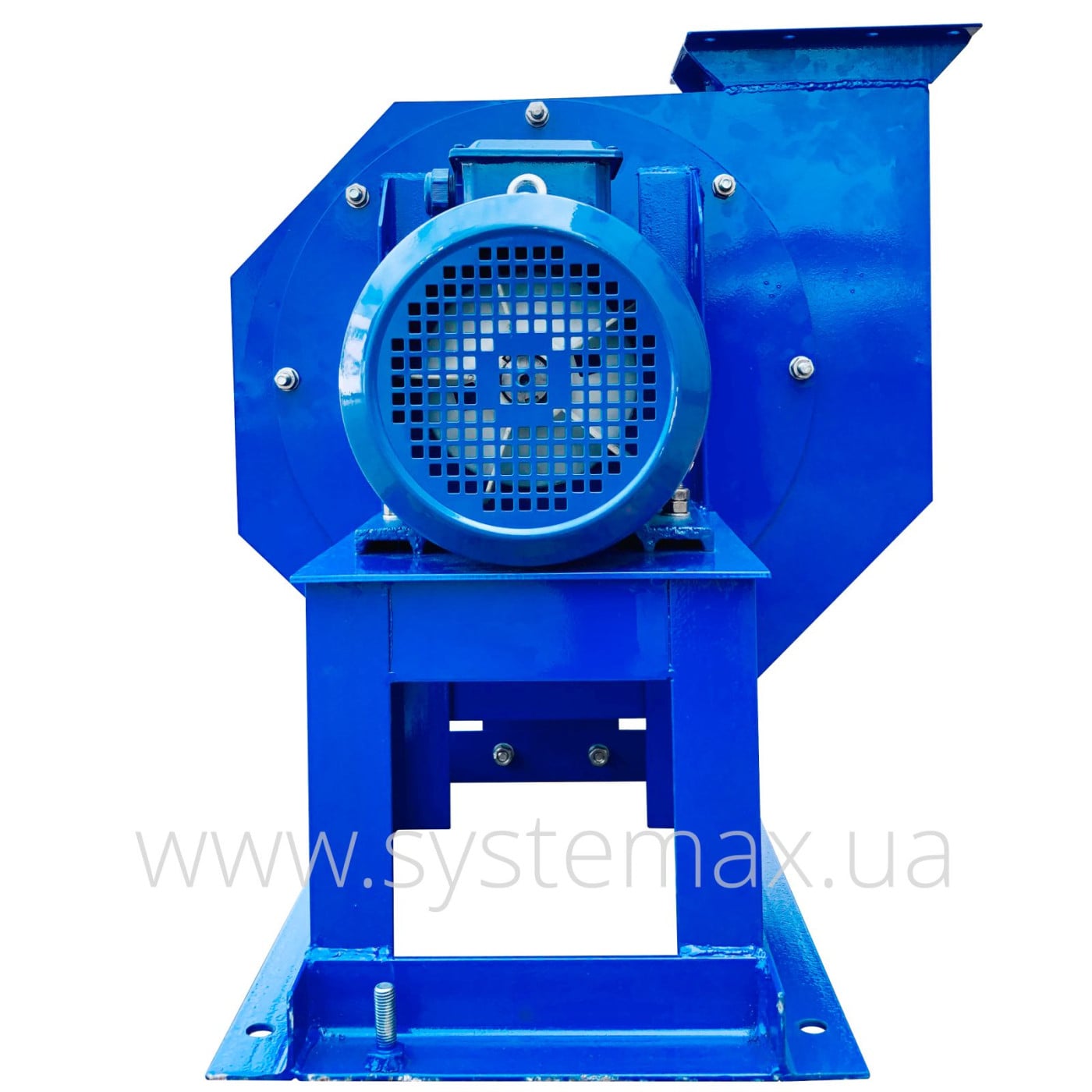

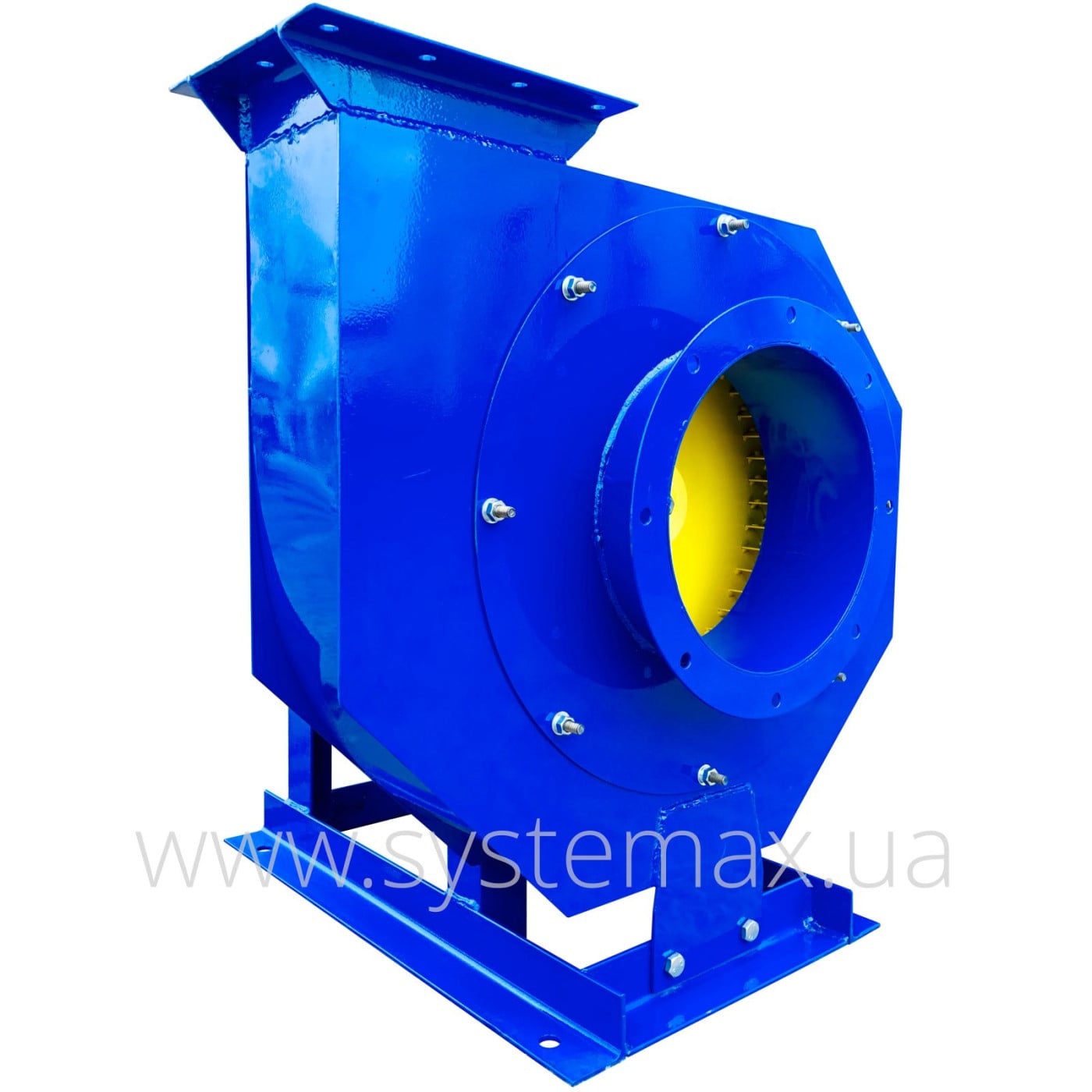

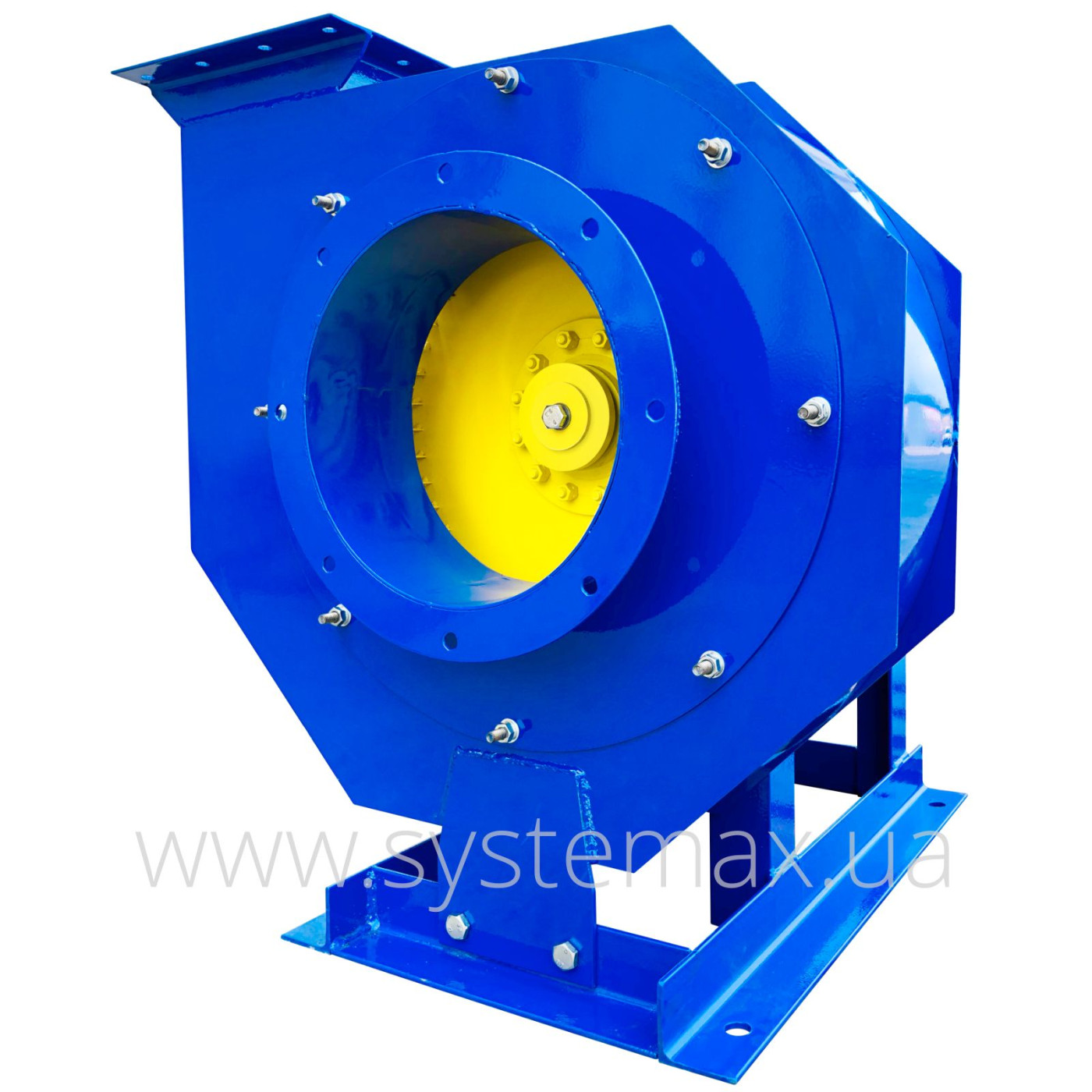

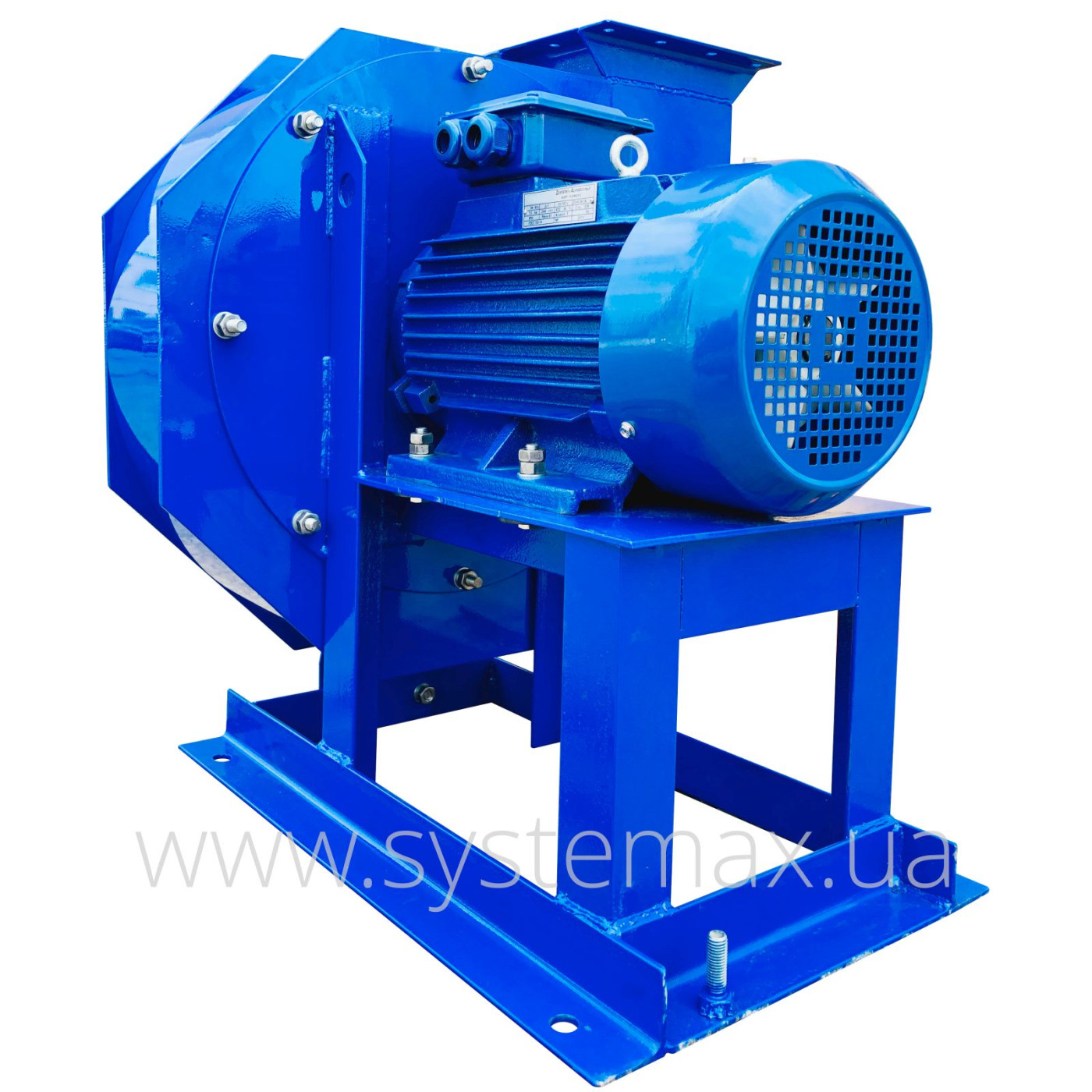

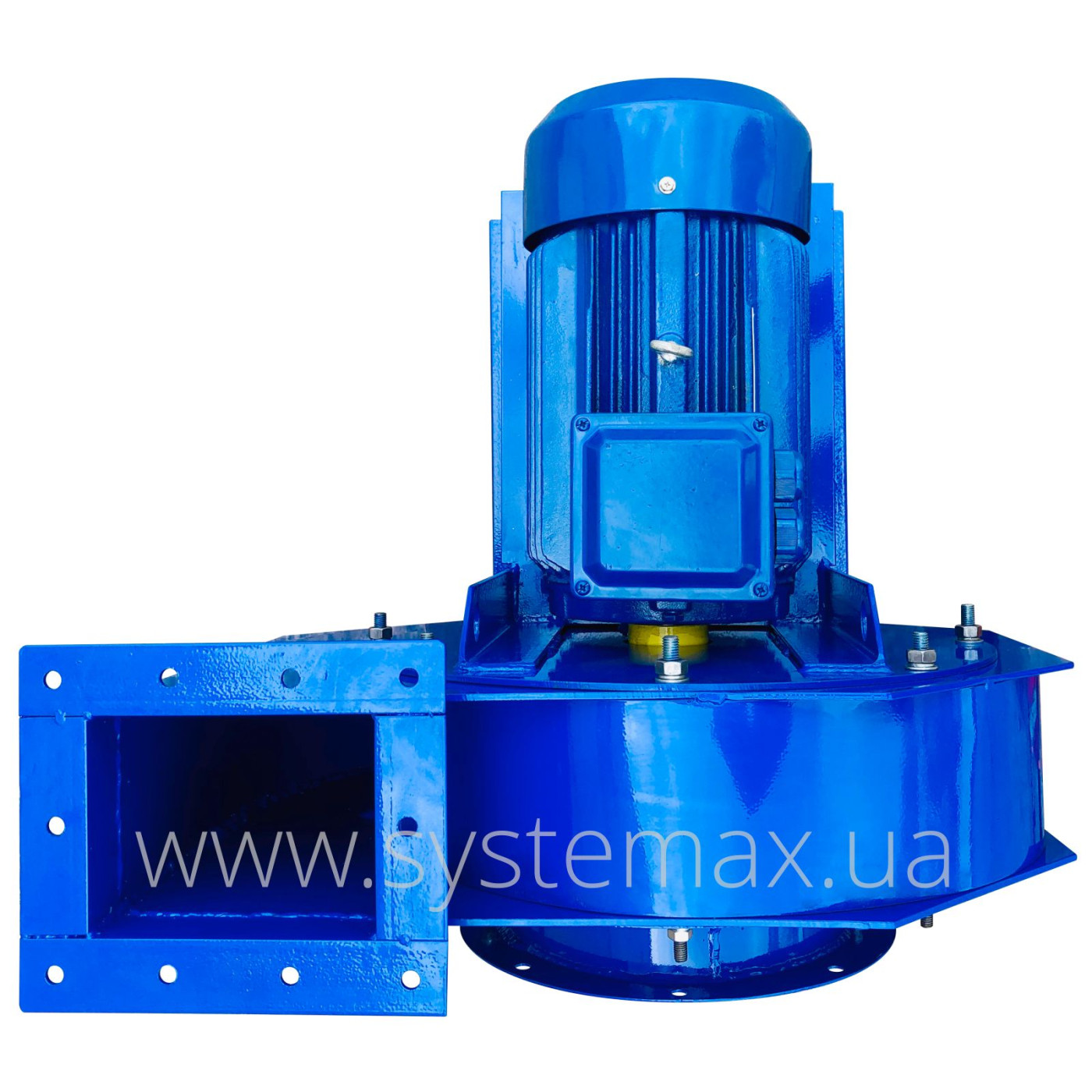

Вентиляторы центробежные ВЦ 10-28

Сделано в Украине

ОБЩИЕ СВЕДЕНИЯ

  • Одностороннего всасывания
  • Корпус спиральный поворотный

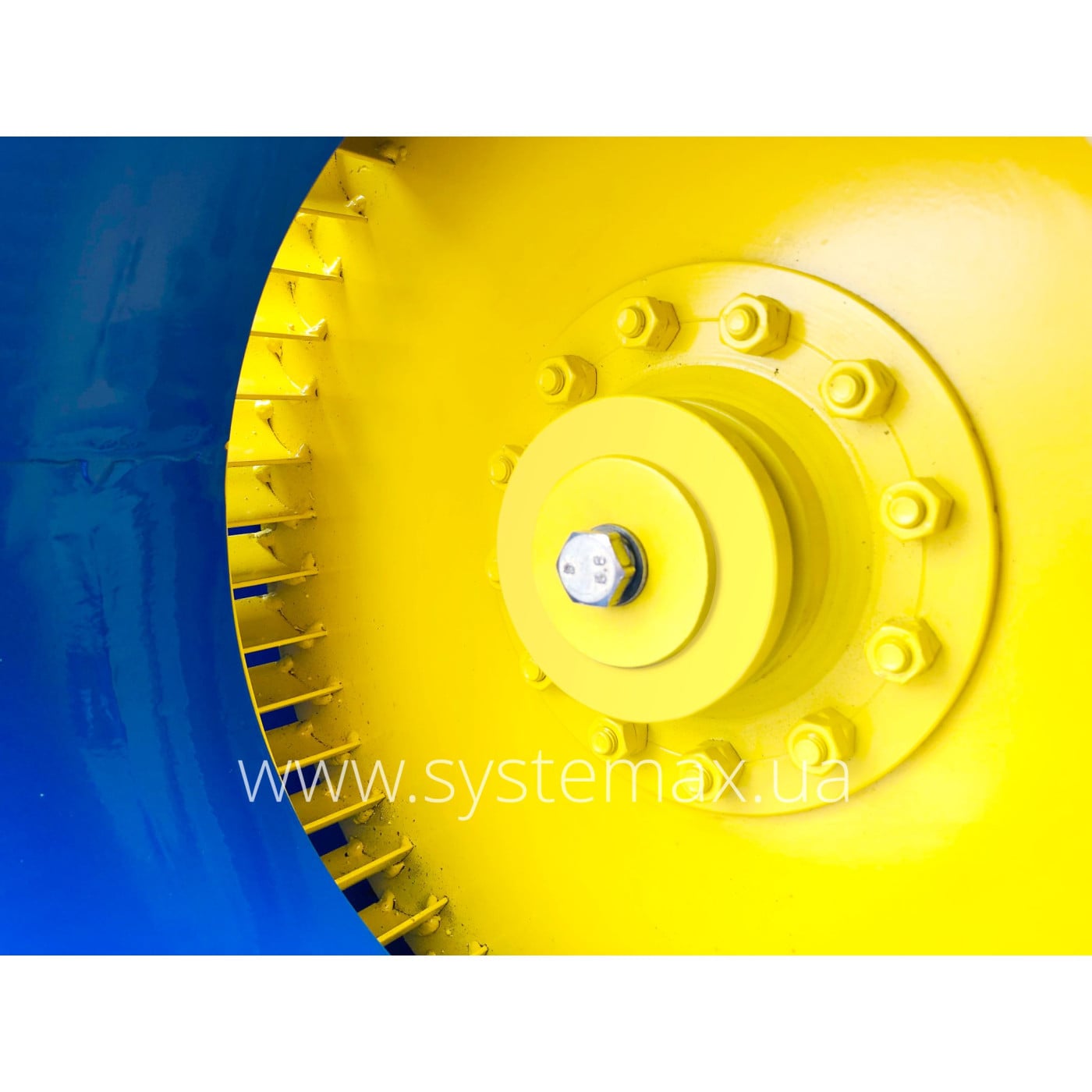

  • Вперед загнутые лопатки
  • Количество лопаток 48 шт.
  • Направление вращения - правое и левое

ВАРИАНТЫ ИСПОЛНЕНИЯ ВЕНТИЛЯТОРА

  • Из углеродистой стали
  • Из нержавеющей стали
  • Из разнородных металлов
  • Из алюминиевых сплавов
Номер вентилятора Электродвигатель Мощность Частота Производительность Давление Вес Цена, с НДС
ВЦ 10-28 №2,5 Перейти » договорная АИР56А4 0,12 кВт 1500 об/мин 420 м³/час 400 Па 22 кг
4 797 грнЗаказать
АИР71В2 1,1 кВт 3000 об/мин 900 м³/час 1700 Па 27,7 кг
5 497 грнЗаказать
АИР80А2 1,5 кВт 3000 об/мин 1200 м³/час 1780 Па 30,5 кг
5 991 грнЗаказать
ВЦ 10-28 №3,15 Перейти » договорная АИР63В4 0,37 кВт 1500 об/мин 900 м³/час 650 Па 32,4 кг
6 029 грнЗаказать
АИР71А4 0,55 кВт 1500 об/мин 1200 м³/час 700 Па 34,4 кг
6 198 грнЗаказать
АИР90L2 3 кВт 3000 об/мин 1610 м³/час 2720 Па 43 кг
7 890 грнЗаказать
АИР100S2 4 кВт 3000 об/мин 1750 м³/час 2900 Па 46,5 кг
8 804 грнЗаказать
ВЦ 10-28 №4 Перейти » 8 424 грн АИР90L4 2,2 кВт 1500 об/мин 1950 м³/час 1100 Па 82 кг
11 374 грнЗаказать
АИР132М2 11 кВт 3000 об/мин 4000 м³/час 4800 Па 119 кг
15 614 грнЗаказать
ВЦ 10-28 №5 Перейти » 15 795 грн АИР112М4 5,5 кВт 1500 об/мин 3450 м³/час 1800 Па 115 кг
20 895 грнЗаказать
АИР180М2 30 кВт 3000 об/мин 6670 м³/час 7200 Па 240 кг
33 309 грнЗаказать
АИР200М2 37 кВт 3000 об/мин 7000 м³/час 7600 Па 300 кг
36 622 грнЗаказать

Обзор центробежных вентиляторов ВЦ 10-28

Общие данные

  • вентиляторы центробежные среднего давления;
  • материал - углеродистая сталь
    (алюминий, нержавеющая сталь, разнородные металлы - под заказ);
  • покраска вентилятора - порошковая;
  • количество лопаток рабочего колеса - 48 шт.;
  • лопатки загнутые вперед;
  • правое или левое вращение;
  • есть возможность поворота корпуса от 0 до 360° (шаг 45°);
  • схема исполнения №1 (рабочее колесо на валу двигателя);
  • электродвигатель общепромышленный (взрывозащищенный - под заказ);
  • напряжение сети 380 В;
  • гарантия 2 года.

Применение ВЦ 10-28

Центробежные вентиляторы ВЦ 10-28 являются промышленными вентиляторами среднего давления. Используются в приточных и вытяжных системах вентиляции, в системах кондиционирования воздуха, в разных сферах промышленности (для транспортировки газообразных смесей и для других производственных целей).

Радиальные (центробежные) вентиляторы ВЦ 10-28 предназначены для перемещения воздуха и неагрессивных газовых смесей. В транспортируемой рабочей среде не должно быть липких веществ и волокнистых материалов. Пыль и мелкие твердые частицы могут присутствовать в концентрации до 100 мг/м³.



Направление вращения вентилятора ВЦ 10-28 и углы поворота корпуса улитки

Направление и угол поворота корпуса центробежного вентилятора ВЦ 10-28

Обозначения на схеме

ПР - правое вращение вентилятора: ВЦ 10-28 (правый)
ЛЕВ - левое вращение вентилятора: ВЦ 10-28 (левый)
0°...315° - угол поворота корпуса вентилятора


Как определить направление вращения

Направление корпуса вентилятора соответствует направлению вращения рабочего колеса и определяется СО СТОРОНЫ ВСАСЫВАНИЯ ВОЗДУХА:

  • вращение ПРАВОЕ - если спираль улитки направлена ЗА часовой стрелкой
  • вращение ЛЕВОЕ - если спираль улитки направлена ПРОТИВ часовой стрелки


Углы поворота корпуса ВЦ 10-28

Все центробежные вентиляторы ВЦ 10-28 имеют возможность изменения угла поворота улитки. Это существенно упрощает монтаж как самого вентилятора, так и подводимых к нему воздуховодов. Поворачиваться улитка может на 45°, 90°, 135°, 180°, 225°, 270° и 315°.


×
