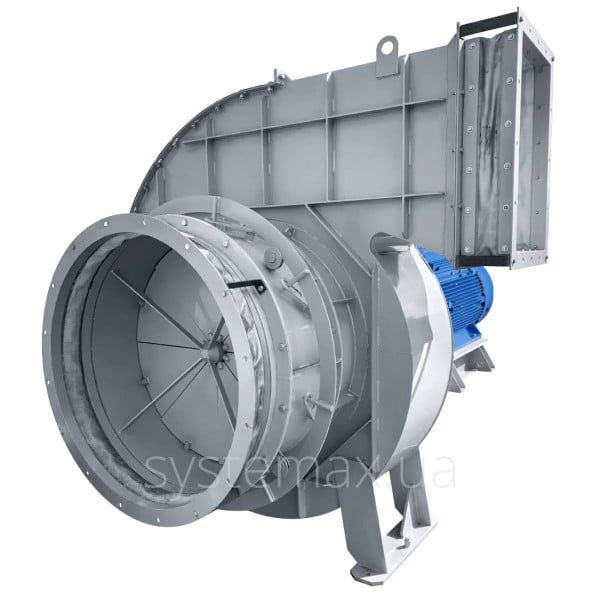

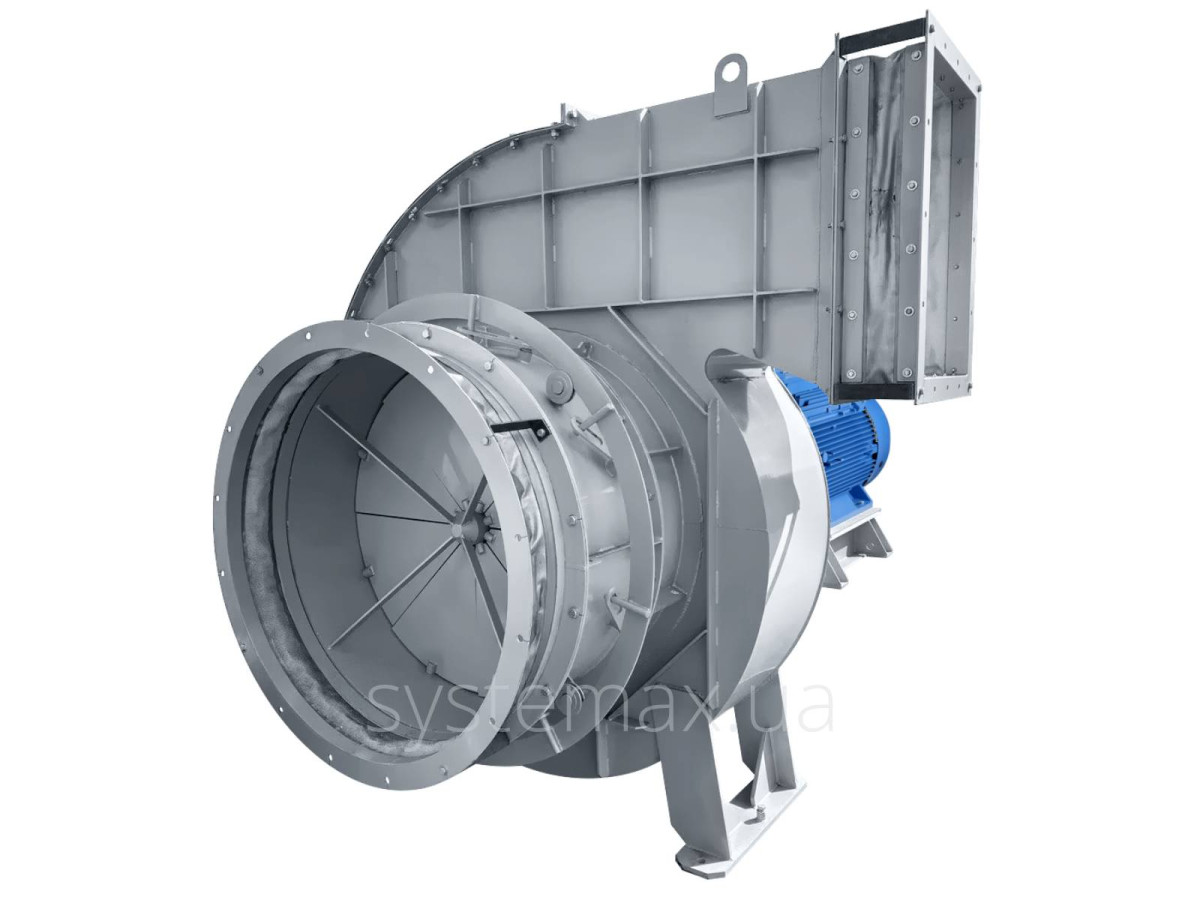

Дымососы Д

Сделано в Украине

ОБЩИЕ СВЕДЕНИЯ

  • Одностороннего всасывания
  • Корпус спиральный поворотный
  • Вперед загнутые лопатки
  • Количество лопаток 32 шт.
  • Направление вращения - правое или левое

ВАРИАНТЫ ИСПОЛНЕНИЯ ДЫМОСОСА

  • Из углеродистой стали (до 200°С)
  • Из низколегированной стали (до 400°С)
  • Из высоколегированной стали (до 750°С)
Номер вентилятора Электродвигатель Мощность Частота Производительность Давление Вес Цена, с НДС
Д-5 Перейти » договорная АИР100L8 1,5 кВт 750 об/мин 2200 м³/час 370 Па 189,5 кг
договорнаяЗаказать
АИР100L6 2,2 кВт 1000 об/мин 2800 м³/час 610 Па 189,5 кг
договорнаяЗаказать
АИР100L4 4 кВт 1500 об/мин 4300 м³/час 1500 Па 193 кг
договорнаяЗаказать
АИР112М4 5,5 кВт 1500 об/мин 4600 м³/час 1650 Па 201 кг
договорнаяЗаказать
Д-5 (сх. 3) Перейти » договорная АИР100L8 1,5 кВт 750 об/мин 2200 м³/час 370 Па 247,5 кг
договорнаяЗаказать
АИР100L6 2,2 кВт 1000 об/мин 2800 м³/час 610 Па 247,5 кг
договорнаяЗаказать
АИР100L4 4 кВт 1500 об/мин 4300 м³/час 1500 Па 251 кг
договорнаяЗаказать
АИР112М4 5,5 кВт 1500 об/мин 4600 м³/час 1650 Па 259 кг
договорнаяЗаказать
Д-6 Перейти » договорная АИР112МА6 3 кВт 1000 об/мин 4900 м³/час 900 Па 259 кг
договорнаяЗаказать
АИР112МВ6 4 кВт 1000 об/мин 5200 м³/час 950 Па 268 кг
договорнаяЗаказать
АИР132S6 5,5 кВт 1000 об/мин 6000 м³/час 1050 Па 274 кг
договорнаяЗаказать
АИР112М4 5,5 кВт 1500 об/мин 6400 м³/час 2100 Па 263 кг
договорнаяЗаказать
АИР132S4 7,5 кВт 1500 об/мин 7500 м³/час 2200 Па 270 кг
договорнаяЗаказать
АИР132М4 11 кВт 1500 об/мин 8100 м³/час 2250 Па 278 кг
договорнаяЗаказать
АИР160S4 15 кВт 1500 об/мин 9050 м³/час 2320 Па 343 кг
договорнаяЗаказать
Д-6 (сх. 3) Перейти » договорная АИР112МА6 3 кВт 1000 об/мин 4900 м³/час 900 Па 325 кг
договорнаяЗаказать
АИР112МВ6 4 кВт 1000 об/мин 5200 м³/час 950 Па 334 кг
договорнаяЗаказать
АИР132S6 5,5 кВт 1000 об/мин 6000 м³/час 1050 Па 340 кг
договорнаяЗаказать
АИР112М4 5,5 кВт 1500 об/мин 6400 м³/час 2100 Па 329 кг
договорнаяЗаказать
АИР132S4 7,5 кВт 1500 об/мин 7500 м³/час 2200 Па 336 кг
договорнаяЗаказать
АИР132М4 11 кВт 1500 об/мин 8100 м³/час 2250 Па 344 кг
договорнаяЗаказать
АИР160S4 15 кВт 1500 об/мин 9050 м³/час 2320 Па 409 кг
договорнаяЗаказать
Д-8 Перейти » договорная АИР132М8 5,5 кВт 750 об/мин 8800 м³/час 950 Па 453 кг
договорнаяЗаказать
АИР160S8 7,5 кВт 750 об/мин 9100 м³/час 970 Па 492 кг
договорнаяЗаказать
АИР132М6 7,5 кВт 1000 об/мин 11000 м³/час 1000 Па 428 кг
договорнаяЗаказать
АИР160S6 11 кВт 1000 об/мин 13050 м³/час 1670 Па 492 кг
договорнаяЗаказать
АИР160М6 15 кВт 1000 об/мин 16700 м³/час 1700 Па 522 кг
договорнаяЗаказать
АИР180М6 18,5 кВт 1000 об/мин 18800 м³/час 1720 Па 527 кг
договорнаяЗаказать
Д-8 (сх. 3) Перейти » 89 500 грн АИР132М8 5,5 кВт 750 об/мин 8800 м³/час 950 Па 646 кг
96 974 грнЗаказать
АИР160S8 7,5 кВт 750 об/мин 9100 м³/час 970 Па 685 кг
100 807 грнЗаказать
АИР132М6 7,5 кВт 1000 об/мин 11000 м³/час 1000 Па 621 кг
97 223 грнЗаказать
АИР160S6 11 кВт 1000 об/мин 13050 м³/час 1670 Па 685 кг
100 877 грнЗаказать
АИР160М6 15 кВт 1000 об/мин 16700 м³/час 1700 Па 715 кг
102 065 грнЗаказать
АИР180М6 18,5 кВт 1000 об/мин 18800 м³/час 1720 Па 720 кг
105 323 грнЗаказать
Д-10 Перейти » договорная АИР160М8 11 кВт 750 об/мин 17400 м³/час 1500 Па 783 кг
договорнаяЗаказать
АИР180М8 15 кВт 750 об/мин 18100 м³/час 1520 Па 805 кг
договорнаяЗаказать
АИР200М8 18,5 кВт 750 об/мин 19000 м³/час 1550 Па 843 кг
договорнаяЗаказать
АИР200L8 22 кВт 750 об/мин 22000 м³/час 1580 Па 858 кг
договорнаяЗаказать
АИР225М8 30 кВт 750 об/мин 25200 м³/час 1600 Па 993 кг
договорнаяЗаказать
АИР160М6 15 кВт 1000 об/мин 13200 м³/час 2550 Па 788 кг
договорнаяЗаказать
АИР180М6 18,5 кВт 1000 об/мин 14500 м³/час 2600 Па 793 кг
договорнаяЗаказать
АИР200М6 22 кВт 1000 об/мин 16800 м³/час 2610 Па 828 кг
договорнаяЗаказать
АИР200L6 30 кВт 1000 об/мин 18000 м³/час 2670 Па 858 кг
договорнаяЗаказать
АИР225М6 37 кВт 1000 об/мин 22150 м³/час 2680 Па 993 кг
договорнаяЗаказать
АИР250S6 45 кВт 1000 об/мин 26400 м³/час 2700 Па 1098 кг
договорнаяЗаказать
АИР250М6 55 кВт 1000 об/мин 31000 м³/час 2720 Па 1153 кг
договорнаяЗаказать
Д-10 (сх. 3) Перейти » 93 200 грн АИР160М8 11 кВт 750 об/мин 17400 м³/час 1500 Па 993 кг
106 355 грнЗаказать
АИР180М8 15 кВт 750 об/мин 18100 м³/час 1520 Па 1015 кг
110 022 грнЗаказать
АИР200М8 18,5 кВт 750 об/мин 19000 м³/час 1550 Па 1053 кг
114 655 грнЗаказать
АИР200L8 22 кВт 750 об/мин 22000 м³/час 1580 Па 1068 кг
116 410 грнЗаказать
АИР225М8 30 кВт 750 об/мин 25200 м³/час 1600 Па 1203 кг
122 042 грнЗаказать
АИР160М6 15 кВт 1000 об/мин 13200 м³/час 2550 Па 998 кг
105 765 грнЗаказать
АИР180М6 18,5 кВт 1000 об/мин 14500 м³/час 2600 Па 1003 кг
109 023 грнЗаказать
АИР200М6 22 кВт 1000 об/мин 16800 м³/час 2610 Па 1038 кг
113 275 грнЗаказать
АИР200L6 30 кВт 1000 об/мин 18000 м³/час 2670 Па 1068 кг
116 404 грнЗаказать
АИР225М6 37 кВт 1000 об/мин 22150 м³/час 2680 Па 1203 кг
121 447 грнЗаказать
АИР250S6 45 кВт 1000 об/мин 26400 м³/час 2700 Па 1308 кг
127 295 грнЗаказать
АИР250М6 55 кВт 1000 об/мин 31000 м³/час 2720 Па 1363 кг
141 344 грнЗаказать
Д-12 Перейти » договорная АИР225М8 30 кВт 750 об/мин 31000 м³/час 2200 Па 1 288 кг
договорнаяЗаказать
АИР250S8 37 кВт 750 об/мин 34000 м³/час 2280 Па 1 393 кг
договорнаяЗаказать
АИР250М8 45 кВт 750 об/мин 38500 м³/час 2320 Па 1 448 кг
договорнаяЗаказать
АИР280S8 55 кВт 750 об/мин 45000 м³/час 2410 Па 1 618 кг
договорнаяЗаказать
АИР250S6 45 кВт 1000 об/мин 28000 м³/час 3800 Па 1 393 кг
договорнаяЗаказать
АИР250М6 55 кВт 1000 об/мин 34000 м³/час 3900 Па 1 448 кг
договорнаяЗаказать
АИР280S6 75 кВт 1000 об/мин 42000 м³/час 4000 Па 1 618 кг
договорнаяЗаказать
АИР280М6 90 кВт 1000 об/мин 47000 м³/час 4110 Па 1 728 кг
договорнаяЗаказать
Д-12 (сх. 3) Перейти » 137 500 грн АИР225М8 30 кВт 750 об/мин 31000 м³/час 2200 Па 1680 кг
166 342 грнЗаказать
АИР250S8 37 кВт 750 об/мин 34000 м³/час 2280 Па 1745 кг
174 570 грнЗаказать
АИР250М8 45 кВт 750 об/мин 38500 м³/час 2320 Па 1800 кг
177 645 грнЗаказать
АИР280S8 55 кВт 750 об/мин 45000 м³/час 2410 Па 1970 кг
185 030 грнЗаказать
АИР250S6 45 кВт 1000 об/мин 28000 м³/час 3800 Па 1745 кг
171 595 грнЗаказать
АИР250М6 55 кВт 1000 об/мин 34000 м³/час 3900 Па 1800 кг
174 525 грнЗаказать
АИР280S6 75 кВт 1000 об/мин 42000 м³/час 4000 Па 1970 кг
185 644 грнЗаказать
АИР280М6 90 кВт 1000 об/мин 47000 м³/час 4110 Па 2080 кг
193 695 грнЗаказать
Д-13,5 (сх. 3) Перейти » 245 000 грн АИР355S6 160 кВт 1000 об/мин 63000 м³/час 4000 Па 3386 кг
413 850 грнЗаказать
АИР355М6 200 кВт 1000 об/мин 72000 м³/час 4100 Па 3436 кг
423 480 грнЗаказать
Д-15,5 (сх. 3) Перейти » договорная АИР355S8 132 кВт 750 об/мин 69000 м³/час 3100 Па 4025 кг
договорнаяЗаказать
Д-18 (сх. 3)
договорнаяЗаказать
Д-20 (сх. 3)
договорнаяЗаказать

Обзор дымососов Д

Общие данные

  • дымососы центробежные (радиальные) промышленные;
  • материал:
    углеродистая сталь - температура дымовых газов до 200°С,
    низколегированная сталь (под заказ) - температура дымовых газов до 400°С,
    высоколегированная сталь (под заказ) - температура дымовых газов до 750°С;
  • покраска дымососа - порошковая;
  • количество лопаток рабочего колеса - 32 шт.;
  • лопатки загнутые вперед;
  • правое или левое вращение;
  • есть возможность поворота корпуса с шагом 15°;
  • схема исполнения №1 (рабочее колесо на валу электродвигателя),
    схема исполнения №3 (привод на рабочее колесо через промежуточный вал);
  • гарантия 2 года.


Назначение

Промышленные центробежные дымососы серии Д предназначены для вытягивания дымовых газов из топочных камер промышленных котлоагрегатов средней и высокой мощности работающих на газе или мазуте. Для твердотопливных котлов, в которых сжигают уголь или антрацит, использование дымососов Д допускается лишь в случае наличия эффективной системы золоулавливания, сводящей к минимуму присутствие твердых частиц в дымовых газах. Сфера применения - объекты энергетики и промышленности.

Основные требования к эксплуатации:

  • расположение дымососа в помещении, или на открытом воздухе, но с защищенным от атмосферных осадков электродвигателем;
  • температура перемещаемой среды в пределах -30 ...+750°С;
  • содержание пыли/золы в дымовых газах не более 2 г/м³.


Направление вращения дымососа Д и углы поворота корпуса улитки

Углы поворота дымососа правого вращения

Направление и угол поворота корпуса дымососа Д правого вращения

Углы поворота дымососа левого вращения

Направление и угол поворота корпуса дымососа Д левого вращения

Обозначения на схеме

ПР - правое вращение дымососа
ЛЕВ - левое вращение дымососа
0°...270° - угол поворота корпуса дымососа


Как определить направление вращения

Направление корпуса дымососа соответствует направлению вращения рабочего колеса и определяется СО СТОРОНЫ ЭЛЕКТРОДВИГАТЕЛЯ:

  • вращение ПРАВОЕ - если спираль улитки направлена ЗА часовой стрелкой
  • вращение ЛЕВОЕ - если спираль улитки направлена ПРОТИВ часовой стрелки


Углы поворота корпуса

Все тягодутьевые машины имеют возможность изменения угла поворота улитки. Это существенно упрощает монтаж как самого дымососа, так и подводимого к нему дымопровода. Угол поворота может быть выставлен от 0° до 270° с кратностью 15°.

Перекручивать улитку дымососа покупатель может сам, но в таком случае оборудование снимается с заводской гарантии. Суть в том, что при манипуляциях с корпусом может быть нарушена балансировка рабочего колеса, что в последствии неминуемо приведет к скорому выходу дымососа со строя. Поэтому, уже на стадии оформления заказа все технические нюансы оговариваются сразу и дымосос на заводе изготавливается и собирается именно с тем углом поворота корпуса, какой пожелает заказчик.



Купить дымосос Д в Киеве, доставка по Украине, экспорт в страны СНГ

Дымосос Д является очень популярным и наиболее востребованными на рынке Украины. Учитывая стандарты, модельный ряд дымососов Д от ПК СИСТЕМАКС включает в себя все необходимые типоразмеры (номера) для организации проекта вентиляции любой сложности. Высокое качество оборудования, разумная цена, соответствие стандартам ГОСТ, ДСТУ, ISO и проверенная испытаниями надежность - всё это преимущества, склоняющие выбор большинства становиться нашими постоянными клиентами.

Дымососы СИСТЕМАКС:

  • комплектуются электродвигателями премиального качества;
  • проходят высокоточную статическую и динамическую балансировку;
  • покрываются порошково-полимерной краской;
  • при необходимости устанавливаются подшипниковые узлы SNR.


После ряда испытаний дымососы ПК СИСТЕМАКС утверждает Отдел Технического Контроля (ОТК). Агрегаты поставляются клиентам с техническим паспортом и подробной инструкцией о режимах эксплуатации, транспортировки и хранении. Надежность промышленных вентиляторов подтверждается гарантийным сроком 2 года.

Серия дымососов Д до сих пор является основной во всех странах СНГ. Поэтому, кроме реализации на внутреннем рынке Украины, много продукции идет на экспорт. В особенности Казахстан, Туркменистан, Грузия, Молдавия купить дымососы Д могут без каких-либо сложностей, так как наши специалисты помогают с оформлением таможенных документов и доставкой груза до заказчика.

Популярные модели дымососов Д всегда поддерживаются в наличии на складе компании. Если у Вас возникла потребность в приобретении данного вида оборудования - купить дымосос Д проблем не составит. Для осуществления покупки заполните форму заказа на нашем официальном сайте systemax.ua, или просто позвоните по тел. +38 (044) 383-27-33. Также Вы можете отправить свой запрос на электронную почту info@systemax.ua. Наши специалисты его обработают и во всем проконсультируют.

Вентиляторный завод ПК СИСТЕМАКС (Киев, Украина) предлагает самые выгодные условия на приобретение дымососа Д: цена, наличие, сроки изготовления, доставка по Украине и условия оплаты. Для постоянных заказчиков всегда действуют оптовые цены.
