4БЦШ циклон для зерновой пыли
| Наименование модели | Производительность | Диаметр | Высота | Полная масса | Цена, с НДС |
| 4БЦШ-200 Перейти » 21 720 грн | 1 060 ... 1 325 м³/ч | 200 мм | 2 280 мм | 120 кг | 21 720 грнЗаказать
|
| 4БЦШ-225 Перейти » 25 340 грн | 1 325 ... 1 680 м³/ч | 225 мм | 2 450 мм | 140 кг | 25 340 грнЗаказать
|
| 4БЦШ-250 Перейти » 28 960 грн | 1 650 ... 2 090 м³/ч | 250 мм | 2 620 мм | 160 кг | 28 960 грнЗаказать
|
| 4БЦШ-275 Перейти » 32 942 грн | 2 050 ... 2 530 м³/ч | 275 мм | 2 790 мм | 182 кг | 32 942 грнЗаказать
|
| 4БЦШ-300 Перейти » 37 286 грн | 2 400 ... 3 020 м³/ч | 300 мм | 2 960 мм | 206 кг | 37 286 грнЗаказать
|
| 4БЦШ-325 Перейти » 41 992 грн | 2 850 ... 3 560 м³/ч | 325 мм | 3 140 мм | 232 кг | 41 992 грнЗаказать
|
| 4БЦШ-350 Перейти » 47 060 грн | 3 250 ... 4 130 м³/ч | 350 мм | 3 320 мм | 260 кг | 47 060 грнЗаказать
|
| 4БЦШ-375 Перейти » 52 490 грн | 3 750 ... 4 750 м³/ч | 375 мм | 3 500 мм | 290 кг | 52 490 грнЗаказать
|
| 4БЦШ-400 Перейти » 57 920 грн | 4 250 ... 5 300 м³/ч | 400 мм | 3 670 мм | 320 кг | 57 920 грнЗаказать
|
| 4БЦШ-425 Перейти » 63 350 грн | 4 750 ... 6 000 м³/ч | 425 мм | 3 835 мм | 350 кг | 63 350 грнЗаказать
|
| 4БЦШ-450 Перейти » 69 142 грн | 5 400 ... 6 740 м³/ч | 450 мм | 4 000 мм | 382 кг | 69 142 грнЗаказать
|
| 4БЦШ-475 Перейти » 75 296 грн | 6 060 ... 7 520 м³/ч | 475 мм | 4 170 мм | 416 кг | 75 296 грнЗаказать
|
| 4БЦШ-500 Перейти » 81 812 грн | 6 700 ... 8 350 м³/ч | 500 мм | 4 350 мм | 452 кг | 81 812 грнЗаказать
|
| 4БЦШ-525 Перейти » 88 871 грн | 7 350 ... 9 220 м³/ч | 525 мм | 4 510 мм | 491 кг | 88 871 грнЗаказать
|
| 4БЦШ-550 Перейти » 96 111 грн | 8 100 ... 10 140 м³/ч | 550 мм | 4 785 мм | 531 кг | 96 111 грнЗаказать
|
Обзор циклонов 4БЦШ
Общие данные
- Назначение - улавливание зерновой и другой пыли среднего размера
- Эффективность - 95...98%
- Производительность - 1060 ... 10140 м³/час
- Внутренний диаметр - 200...550 мм
- Рабочее давление - 869 Па
- Скорость потока - 16...18 м/с
- Рабочая температура - от -20...100 ºС
- Количество циклонов в группе - 4 шт.
Применение циклонов 4 БЦШ
Батарейная установка циклона 4БЦШ предназначена для улавливания среднедисперсионной пыли в аспирационных установках и в системе пневмотранспорта и. В воздухе который должен очистить прибор не должны содержаться влага, липкие абразивные включения.
Циклоны 4БЦШ чаще всего применяются на элеваторах и мельницах, заводах по переработке зерновой промышлености, на предприятиях с сельским хозяйством, а так же в пищевой промышленности.
Расшифровка маркировка
Описание маркировки циклона приведена на примере модели:
4БЦШ - 200
где
4
Б
Ц
Ш
200
-
-
-
-
-
групповой (4 циклона);
батарейный;
циклон;
шлюзовой;
диаметр патрубка (цилиндра) циклона - 200 мм;
Модификации циклонов 4БЦШ и их технические характеристики
| Циклон | Производительность | Диаметр | Высота | Масса |
|---|---|---|---|---|
| м³/ч | мм | мм | кг |
| 4БЦШ-200 | 1 060 ... 1 325 | 200 | 2 280 | 120 |
| 4БЦШ-225 | 1 325 ... 1 680 | 225 | 2 450 | 140 |
| 4БЦШ-250 | 1 650 ... 2 090 | 250 | 2 620 | 160 |
| 4БЦШ-275 | 2 050 ... 2 530 | 275 | 2 790 | 182 |
| 4БЦШ-300 | 2 400 ... 3 020 | 300 | 2 960 | 206 |
| 4БЦШ-325 | 2 850 ... 3 560 | 325 | 3 140 | 232 |
| 4БЦШ-350 | 3 250 ... 4 130 | 350 | 3 320 | 260 |
| 4БЦШ-375 | 3 750 ... 4 750 | 375 | 3 500 | 290 |
| 4БЦШ-400 | 4 250 ... 5 300 | 400 | 3 670 | 320 |
| 4БЦШ-425 | 4 750 ... 6 000 | 425 | 3 835 | 350 |
| 4БЦШ-450 | 5 400 ... 6 740 | 450 | 4 000 | 382 |
| 4БЦШ-475 | 6 060 ... 7 520 | 475 | 4 170 | 416 |
| 4БЦШ-500 | 6 700 ... 8 350 | 500 | 4 350 | 452 |
| 4БЦШ-525 | 7 350 ... 9 220 | 525 | 4 510 | 491 |
| 4БЦШ-550 | 8 100 ... 10 140 | 550 | 4 785 | 531 |
Конструктивные составляющие циклона 4БЦШ (запчасти)
В процессе подготовки ...
Устройство и особенности работы циклонов 4БЦШ
В процессе подготовки ...
Циклоны 4БЦШ: варианты конструктивных исполнений
В процессе подготовки ...
Чертеж схемы исполнения циклонов 4БЦШ
В процессе подготовки ...
Циклон 4БЦШ купить в Киеве, доставка в Украине - цена / качество

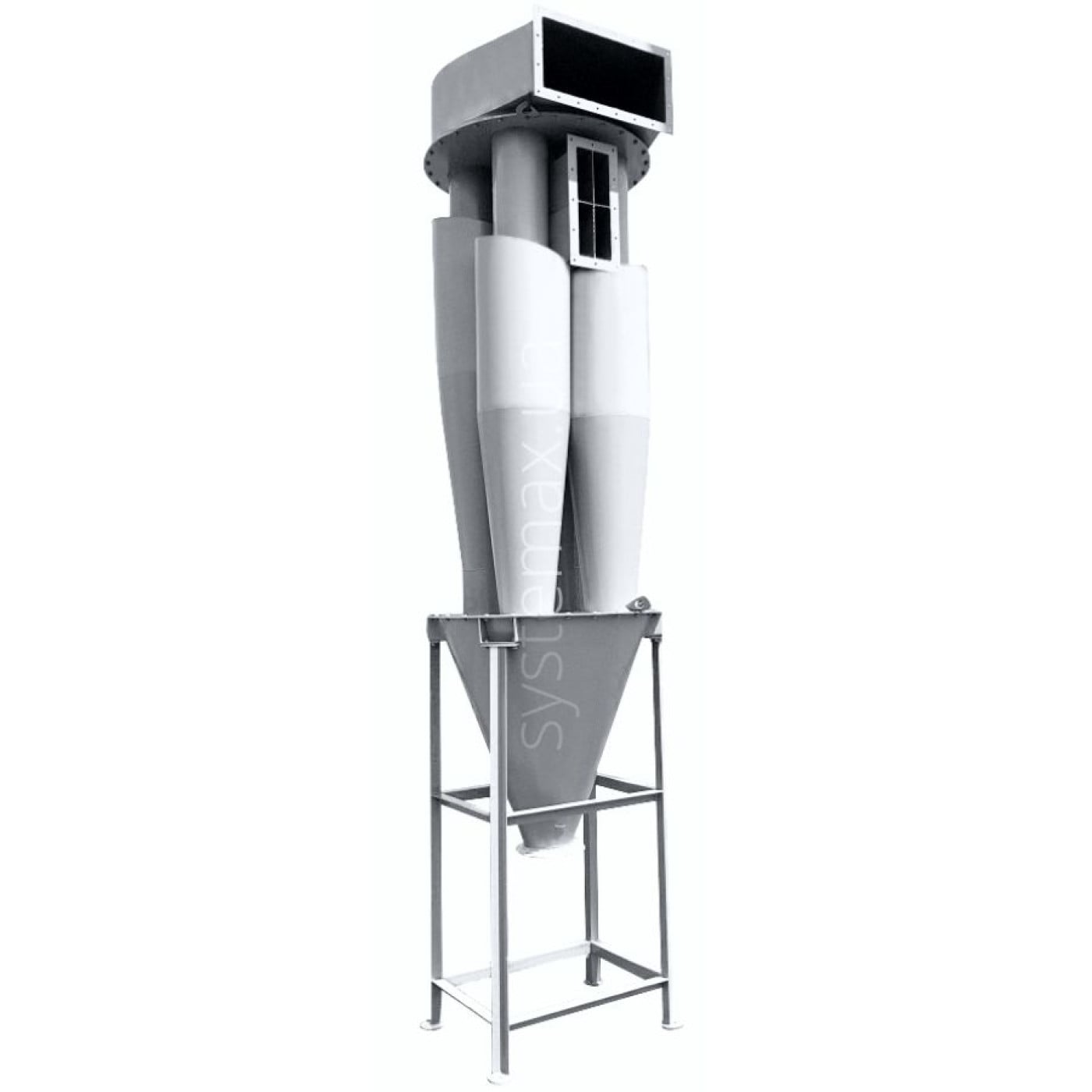

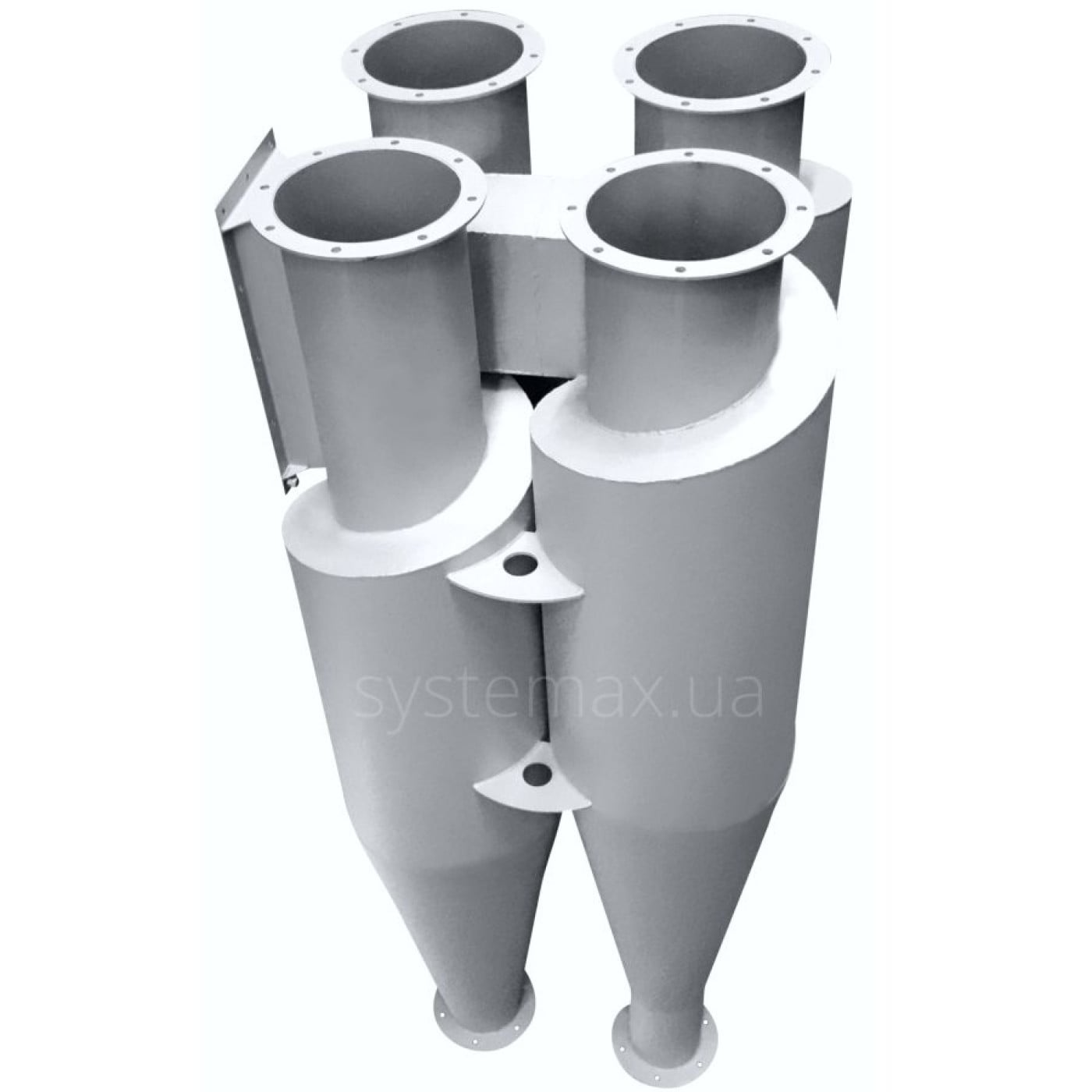

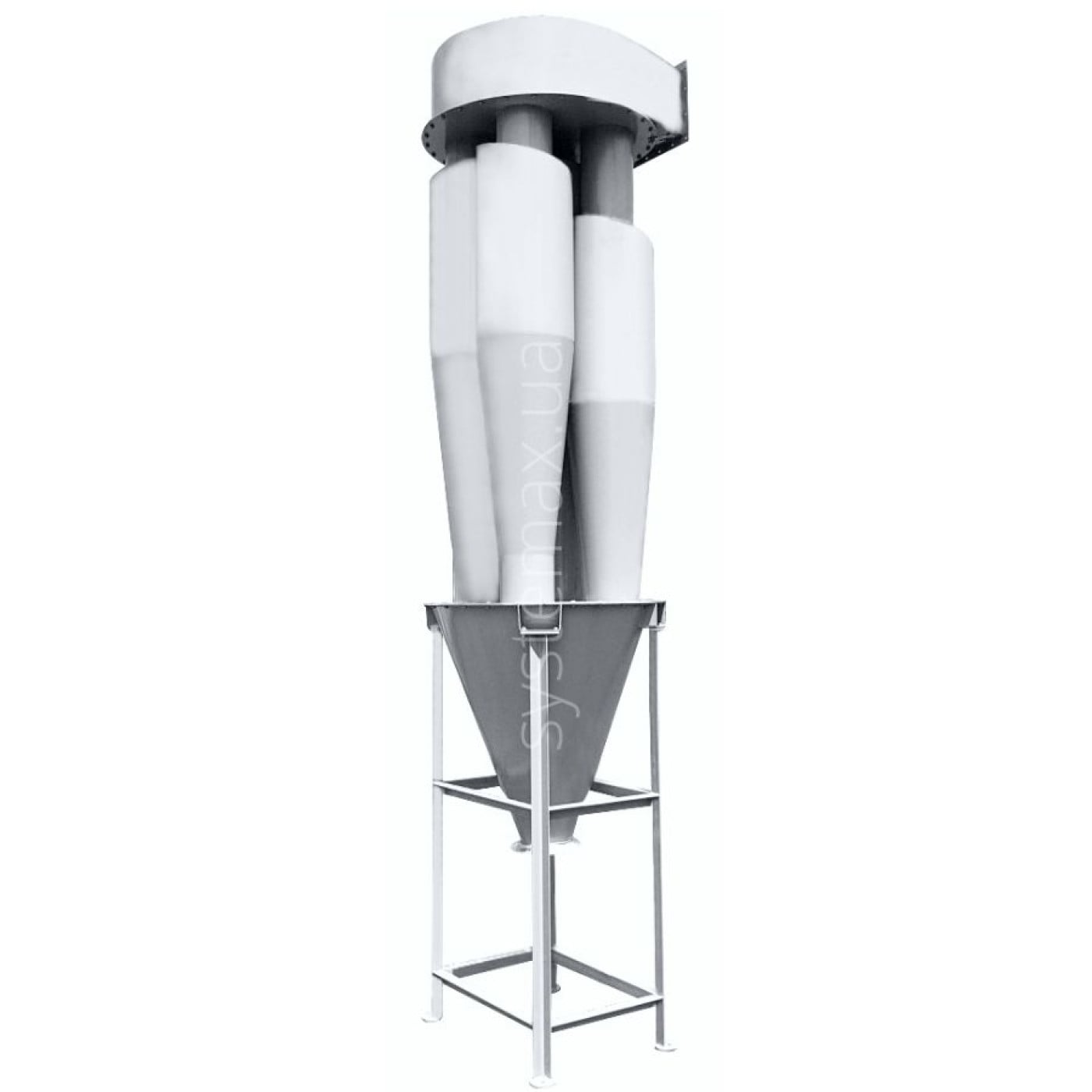

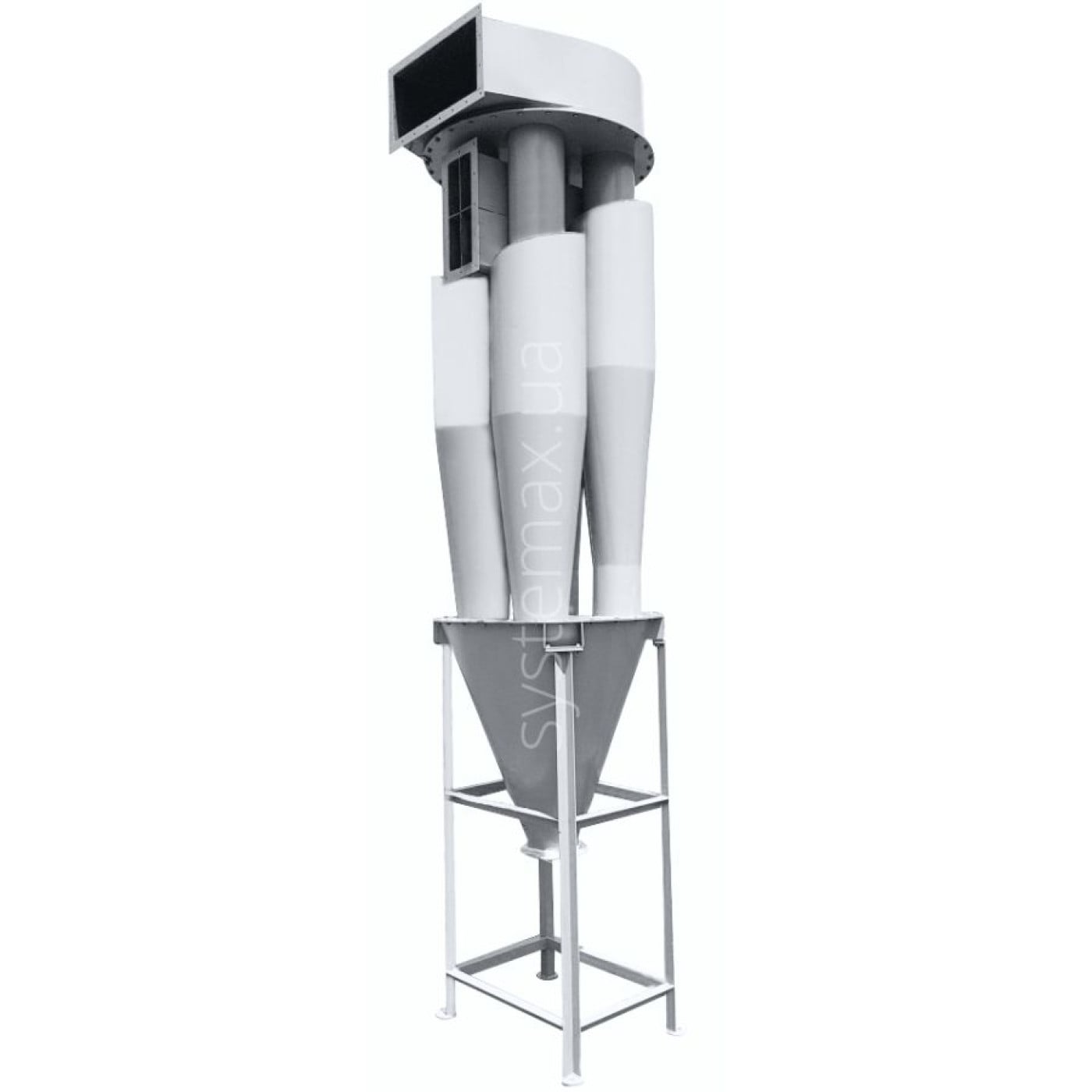

Батарейная установка циклонов 4БЦШ представляет собой групповой механизм, который состоит с четырех циклонов одного диаметра, объединенных между собой. Диаметр патрубка колеблется от 200 до 550 мм. Циклон с цилиндрическим бункером назначений для сухой очистки газов от среднедисперсной пыли.
Установка циклона 4БЦШ проводиться по стандартным нормам с углеродистой стали. По предварительной договоренности завод может изготовить специальное оборудование под заказ (нержавеющая сталь, алюминий). По желанию заказчика циклон может быть укомплектован, добавляется шлюзовой затвор.
На сайте есть полная характеристика циклона 4БЦШ и указаны все его технические параметры - размеры и габариты, частоты и давление, вес и рабочая температура, чертеж схемы исполнения и фото циклона для реального представления его вида. Только у нас есть описание информации: подключение и настройка циклона, его монтаж вместе с вентилятором и расход самого циклона.
Производитель ПК СИСТЕМАКС (Киев, Украина) предоставляет своему клиенту оборудования, у которого лучшая цена, высочайшее качество, быстрые сроки доставки и приятное обслуживания. Уже долгие годы нам поступают все положительные отзывы от наших клиентов. Купить циклон 4БЦШ легко, сделав заказ на сайте компании. Наши менеджеры всегда рады ответить в помощи подбора оборудования и проведут профессиональную консультацию. К вашему заказу обязательно прилагается инструкция по эксплуатации (руководство по эксплуатации), паспорт и все необходимые документы.
Компания доставляет оборудования только надежными перевозчиками в любой уголок страны. Также работает на экспорт, доставляем оборудование в разные страны мира. Обязательно помогаем с оформлением таможенных документов.
Мы ценим Ваш выбор и Ваше время.
