ВЕНТС ОВК (VENTS OVK) осевые вентиляторы круглый фланец
| Наименование модели | Диаметр крыльчатки | Напряжение | Производительность | Давление | Масса | Цена, с НДС |
| ОВК 2Е 200 Перейти » договорная | 200 мм | 220 В | 860 м³/ч | 98 Па | 2,8 кг | договорнаяЗаказать
|
| ОВК 2Е 250 Перейти » договорная | 250 мм | 220 В | 1050 м³/ч | 118 Па | 3,8 кг | договорнаяЗаказать
|
| ОВК 2Д 250 Перейти » договорная | 250 мм | 380 В | 1060 м³/ч | 124 Па | 3,8 кг | договорнаяЗаказать
|
| ОВК 4Е 250 Перейти » договорная | 250 мм | 220 В | 800 м³/ч | 70 Па | 3,4 кг | договорнаяЗаказать
|
| ОВК 4Д 250 Перейти » договорная | 250 мм | 380 В | 850 м³/ч | 74 Па | 3,4 кг | договорнаяЗаказать
|
| ОВК 2Е 300 Перейти » договорная | 300 мм | 220 В | 2230 м³/ч | 130 Па | 5,9 кг | договорнаяЗаказать
|
| ОВК 2Д 300 Перейти » договорная | 300 мм | 380 В | 2310 м³/ч | 130 Па | 5,1 кг | договорнаяЗаказать
|
| ОВК 4Е 300 Перейти » договорная | 300 мм | 220 В | 1340 м³/ч | 93 Па | 5,0 кг | договорнаяЗаказать
|
| ОВК 4Д 300 Перейти » договорная | 300 мм | 380 В | 1310 м³/ч | 99 Па | 5,1 кг | договорнаяЗаказать
|
| ОВК 4Е 350 Перейти » договорная | 350 мм | 220 В | 2500 м³/ч | 118 Па | 7,5 кг | договорнаяЗаказать
|
| ОВК 4Д 350 Перейти » договорная | 350 мм | 380 В | 2520 м³/ч | 118 Па | 7,5 кг | договорнаяЗаказать
|
| ОВК 4Е 400 Перейти » договорная | 400 мм | 220 В | 3580 м³/ч | 138 Па | 8,5 кг | договорнаяЗаказать
|
| ОВК 4Д 400 Перейти » договорная | 400 мм | 380 В | 3740 м³/ч | 138 Па | 8,5 кг | договорнаяЗаказать
|
| ОВК 4Е 450 Перейти » договорная | 450 мм | 220 В | 4680 м³/ч | 115 Па | 10,0 кг | договорнаяЗаказать
|
| ОВК 4Д 450 Перейти » договорная | 450 мм | 380 В | 5280 м³/ч | 123 Па | 10,0 кг | договорнаяЗаказать
|
| ОВК 6Е 450 Перейти » договорная | 450 мм | 220 В | 3200 м³/ч | 98 Па | 10,0 кг | договорнаяЗаказать
|
| ОВК 6Д 450 Перейти » договорная | 450 мм | 380 В | 3500 м³/ч | 105 Па | 10,0 кг | договорнаяЗаказать
|
| ОВК 4Е 500 Перейти » договорная | 500 мм | 220 В | 7060 м³/ч | 120 Па | 14,0 кг | договорнаяЗаказать
|
| ОВК 4Д 500 Перейти » договорная | 500 мм | 380 В | 6570 м³/ч | 123 Па | 14,0 кг | договорнаяЗаказать
|
| ОВК 6Е 500 Перейти » договорная | 500 мм | 220 В | 4880 м³/ч | 110 Па | 14,0 кг | договорнаяЗаказать
|
| ОВК 6Д 500 Перейти » договорная | 500 мм | 380 В | 4900 м³/ч | 110 Па | 14,0 кг | договорнаяЗаказать
|
| ОВК 4Е 550 Перейти » договорная | 550 мм | 220 В | 8800 м³/ч | 146 Па | 16,5 кг | договорнаяЗаказать
|
| ОВК 4Д 550 Перейти » договорная | 550 мм | 380 В | 9700 м³/ч | 170 Па | 16,5 кг | договорнаяЗаказать
|
| ОВК 6Е 550 Перейти » договорная | 550 мм | 220 В | 6400 м³/ч | 94 Па | 16,5 кг | договорнаяЗаказать
|
| ОВК 6Д 550 Перейти » договорная | 550 мм | 380 В | 6400 м³/ч | 110 Па | 16,5 кг | договорнаяЗаказать
|
| ОВК 4Е 630 Перейти » договорная | 630 мм | 220 В | 11900 м³/ч | 223 Па | 20,0 кг | договорнаяЗаказать
|
| ОВК 4Д 630 Перейти » договорная | 630 мм | 380 В | 12200 м³/ч | 178 Па | 20,0 кг | договорнаяЗаказать
|
| ОВК 6Е 630 Перейти » договорная | 630 мм | 220 В | 10900 м³/ч | 110 Па | 20,0 кг | договорнаяЗаказать
|
| ОВК 6Д 630 Перейти » договорная | 630 мм | 380 В | 10950 м³/ч | 160 Па | 20,0 кг | договорнаяЗаказать
|
| ОВК 6Д 710 Перейти » договорная | 710 мм | 380 В | 15440 м³/ч | 159 Па | 31,0 кг | договорнаяЗаказать
|
| ОВК 8Д 710 Перейти » договорная | 710 мм | 380 В | 12000 м³/ч | 137 Па | 31,0 кг | договорнаяЗаказать
|
| ОВК 6Д 800 Перейти » договорная | 800 мм | 380 В | 25000 м³/ч | 140 Па | 42,0 кг | договорнаяЗаказать
|
| ОВК 8Д 800 Перейти » договорная | 800 мм | 380 В | 15550 м³/ч | 130 Па | 42,0 кг | договорнаяЗаказать
|
Обзор вентиляторов ВЕНТС ОВК
Общие данные
- вентиляторы осевого вращения;
- круглый корпус;
- настенный монтаж;
- корпус и крыльчатка металлические;
- полимерное покрытие металла;
- максимальная производительность до 25 000 м³/час;
- максимальное рабочее давление до 223 Па;
- напряжение сети 220 В или 380 В.
Применение ВЕНТС ОВК
Осевые вентиляторы ВЕНТС ОВК можно применять в любых помещениях, где необходимо организовать приточную или вытяжную вентиляцию. Вентиляторы серии ОВК обеспечивают отличную производительность, если сопротивление вентиляционной системы не высокое.
Кроме функций вентилирования помещений эти осевики очень часто используют для обдува и охлаждения компрессорно-конденсаторных блоков, для циркуляции воздуха в сушильных камерах, для обеспечения воздухообмена в сельскохозяйственных помещениях (курятники, свинарники, коровники, погреба и прочие).
Технические параметры
| Осевой вентилятор | Напряжение сети |
Сила тока |
Частота тока |
Кол-во полюсов |
Частота вращения | Потребляемая мощность |
Производительность | Давление | Уровень шума | Температура воздуха | Класс защиты | Масса | Диаметр крыльчатки |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| В | А | Гц | шт. | об/мин | Вт | м³/ч | Па | дБ(А) | °С | кг | мм |
| ОВК 2Е 200 | 220 | 0,26 | 50 | 2 | 2300 | 55 | 860 | 98 | 48 | -30...+60 | IP 24 | 2,8 | 200 |
| ОВК 2Е 250 | 220 | 0,4 | 50 | 2 | 2400 | 80 | 1050 | 118 | 50 | -30...+60 | IP 24 | 3,8 | 250 |
| ОВК 2Д 250 | 380 | 0,22 | 50 | 2 | 2600 | 80 | 1060 | 124 | 51 | -30...+60 | IP 24 | 3,8 | 250 |
| ОВК 4Е 250 | 220 | 0,22 | 50 | 4 | 1380 | 50 | 800 | 70 | 38 | -30...+60 | IP 24 | 3,4 | 250 |
| ОВК 4Д 250 | 380 | 0,17 | 50 | 4 | 1400 | 60 | 850 | 74 | 38 | -30...+60 | IP 24 | 3,4 | 250 |
| ОВК 2Е 300 | 220 | 0,66 | 50 | 2 | 2300 | 145 | 2230 | 130 | 53 | -30...+60 | IP 24 | 5,9 | 300 |
| ОВК 2Д 300 | 380 | 0,25 | 50 | 2 | 2350 | 145 | 2310 | 130 | 52 | -30...+60 | IP 24 | 5,1 | 300 |
| ОВК 4Е 300 | 220 | 0,35 | 50 | 4 | 1350 | 75 | 1340 | 93 | 44 | -30...+60 | IP 24 | 5,0 | 300 |
| ОВК 4Д 300 | 380 | 0,22 | 50 | 4 | 1380 | 75 | 1310 | 99 | 45 | -30...+60 | IP 24 | 5,1 | 300 |
| ОВК 4Е 350 | 220 | 0,65 | 50 | 4 | 1380 | 140 | 2500 | 118 | 46 | -30...+60 | IP 24 | 7,5 | 350 |
| ОВК 4Д 350 | 380 | 0,38 | 50 | 4 | 1380 | 140 | 2520 | 118 | 46 | -30...+60 | IP 24 | 7,5 | 350 |
| ОВК 4Е 400 | 220 | 0,82 | 50 | 4 | 1380 | 180 | 3580 | 138 | 53 | -30...+60 | IP 24 | 8,5 | 400 |
| ОВК 4Д 400 | 380 | 0,47 | 50 | 4 | 1380 | 180 | 3740 | 138 | 54 | -30...+60 | IP 24 | 8,5 | 400 |
| ОВК 4Е 450 | 220 | 1,2 | 50 | 4 | 1350 | 250 | 4680 | 115 | 56 | -30...+60 | IP 24 | 10,0 | 450 |
| ОВК 4Д 450 | 380 | 0,6 | 50 | 4 | 1360 | 250 | 5280 | 123 | 56 | -30...+60 | IP 24 | 10,0 | 450 |
| ОВК 6Е 450 | 220 | 0,78 | 50 | 6 | 945 | 151 | 3200 | 98 | 52 | -30...+60 | IP 24 | 10,0 | 450 |
| ОВК 6Д 450 | 380 | 0,42 | 50 | 6 | 900 | 148 | 3500 | 105 | 53 | -30...+60 | IP 24 | 10,0 | 450 |
| ОВК 4Е 500 | 220 | 1,95 | 50 | 4 | 1300 | 420 | 7060 | 120 | 58 | -30...+60 | IP 24 | 14,0 | 500 |
| ОВК 4Д 500 | 380 | 0,9 | 50 | 4 | 1300 | 450 | 6570 | 123 | 60 | -30...+60 | IP 24 | 14,0 | 500 |
| ОВК 6Е 500 | 220 | 1,1 | 50 | 6 | 945 | 220 | 4880 | 110 | 56 | -30...+60 | IP 24 | 14,0 | 500 |
| ОВК 6Д 500 | 380 | 0,57 | 50 | 6 | 920 | 230 | 4900 | 110 | 57 | -30...+60 | IP 24 | 14,0 | 500 |
| ОВК 4Е 550 | 220 | 2,55 | 50 | 4 | 1300 | 550 | 8800 | 146 | 62 | -30...+60 | IP 24 | 16,5 | 550 |
| ОВК 4Д 550 | 380 | 1,5 | 50 | 4 | 1350 | 750 | 9700 | 170 | 64 | -30...+60 | IP 24 | 16,5 | 550 |
| ОВК 6Е 550 | 220 | 1,6 | 50 | 6 | 950 | 330 | 6400 | 94 | 58 | -30...+60 | IP 24 | 16,5 | 550 |
| ОВК 6Д 550 | 380 | 0,9 | 50 | 6 | 910 | 337 | 6400 | 110 | 61 | -30...+60 | IP 24 | 16,5 | 550 |
| ОВК 4Е 630 | 220 | 3,5 | 50 | 4 | 1360 | 750 | 11900 | 223 | 67 | -30...+60 | IP 24 | 20,0 | 630 |
| ОВК 4Д 630 | 380 | 1,6 | 50 | 4 | 1320 | 800 | 12200 | 178 | 69 | -30...+60 | IP 24 | 20,0 | 630 |
| ОВК 6Е 630 | 220 | 2,4 | 50 | 6 | 850 | 540 | 10900 | 110 | 59 | -30...+60 | IP 24 | 20,0 | 630 |
| ОВК 6Д 630 | 380 | 1,45 | 50 | 6 | 900 | 550 | 10950 | 160 | 59 | -30...+60 | IP 24 | 20,0 | 630 |
| ОВК 6Д 710 | 380 | 2,0 | 50 | 6 | 830 | 1150 | 15440 | 159 | 63 | -30...+60 | IP 24 | 31,0 | 710 |
| ОВК 8Д 710 | 380 | 1,5 | 50 | 8 | 710 | 700 | 12000 | 137 | 61 | -30...+60 | IP 24 | 31,0 | 710 |
| ОВК 6Д 800 | 380 | 3,7 | 50 | 6 | 915 | 1850 | 25000 | 140 | 67 | -30...+60 | IP 24 | 42,0 | 800 |
| ОВК 8Д 800 | 380 | 1,7 | 50 | 8 | 710 | 700 | 15550 | 130 | 66 | -30...+60 | IP 24 | 42,0 | 800 |

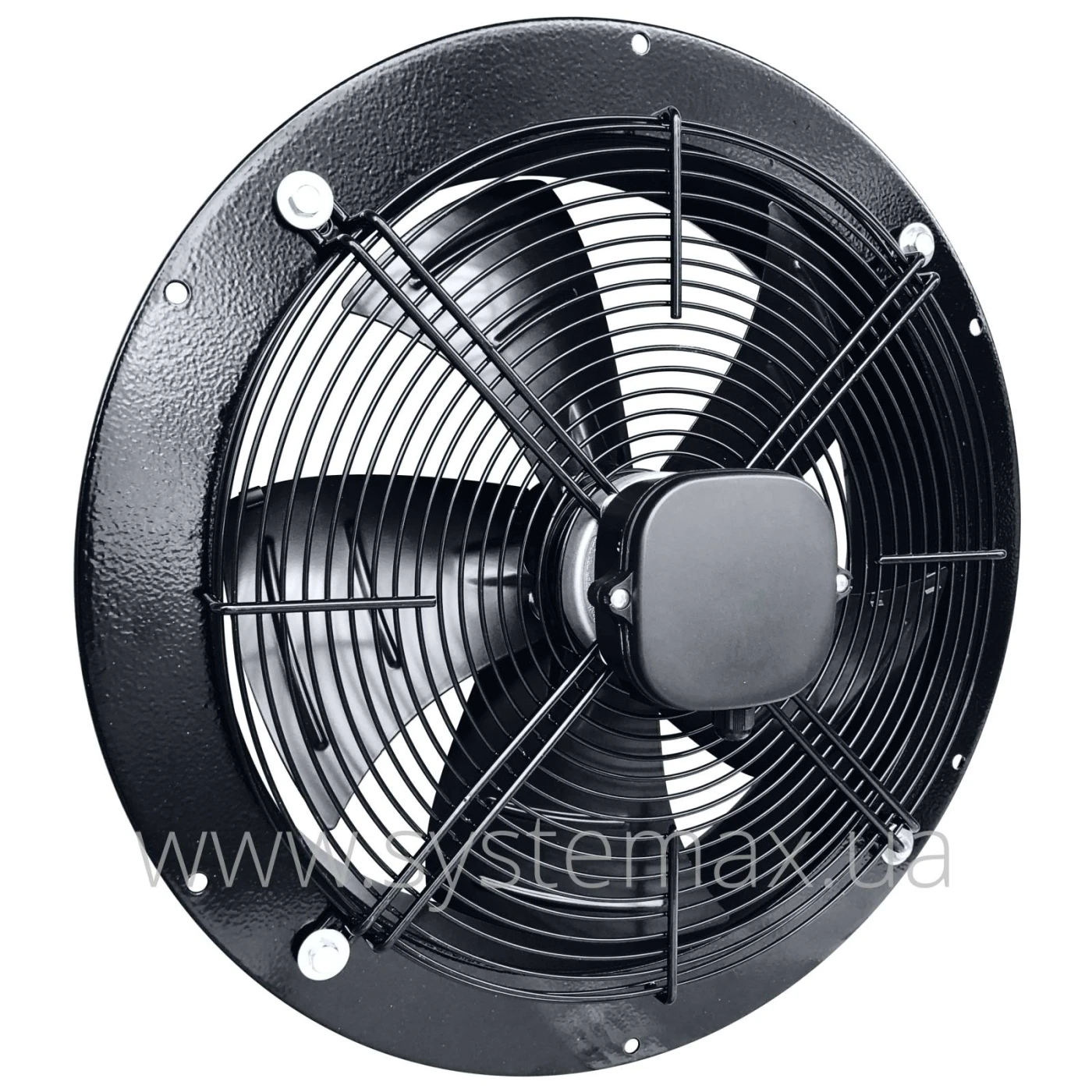

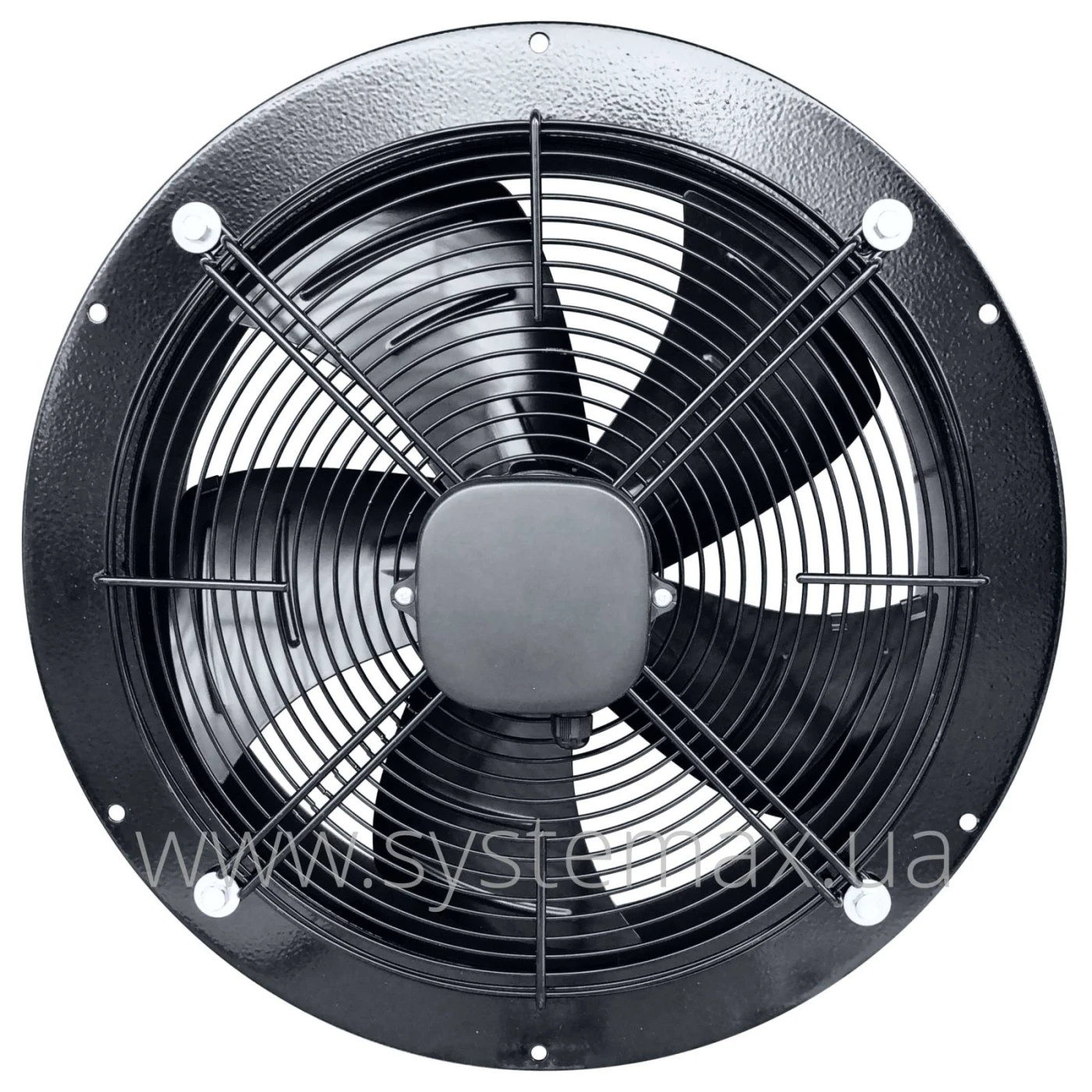

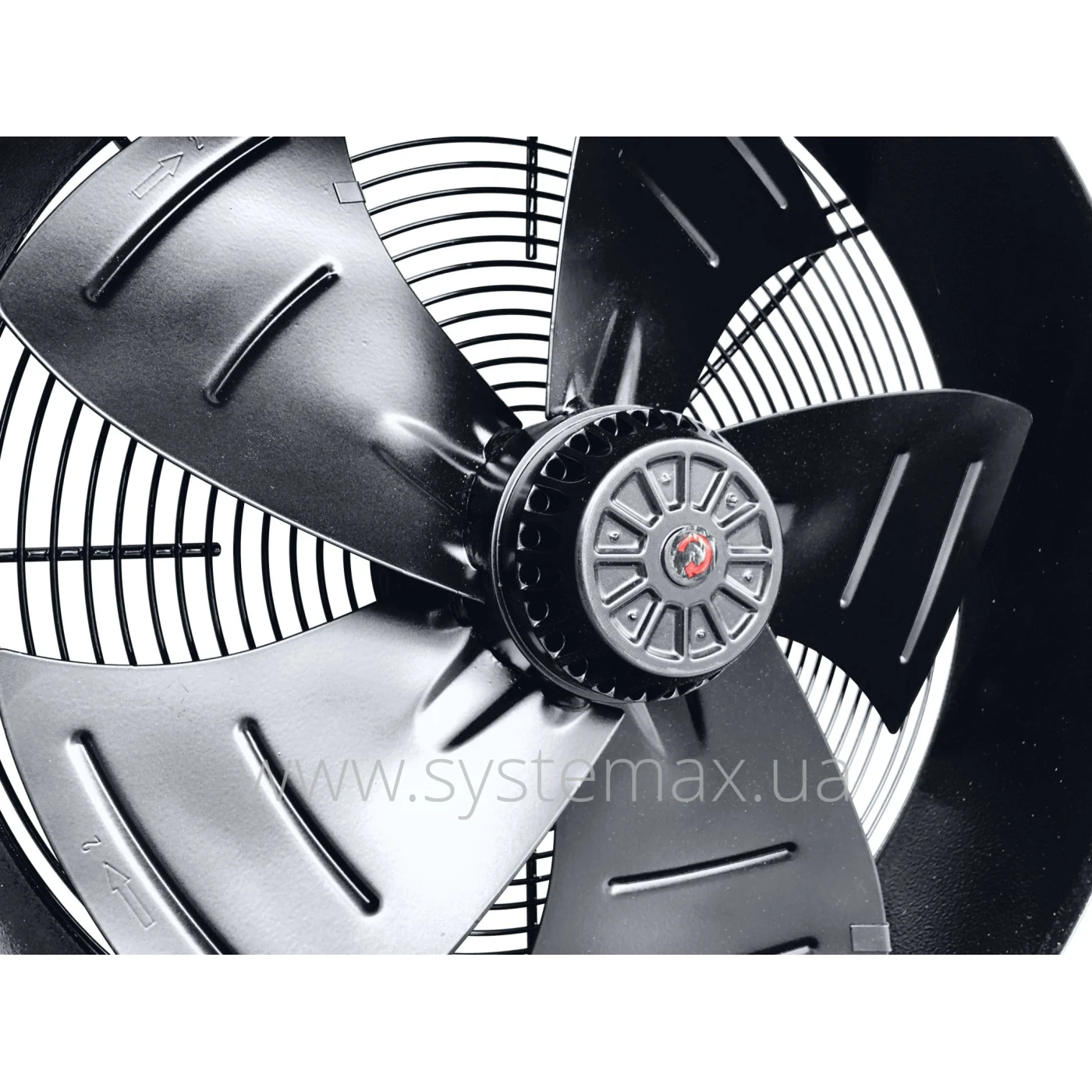

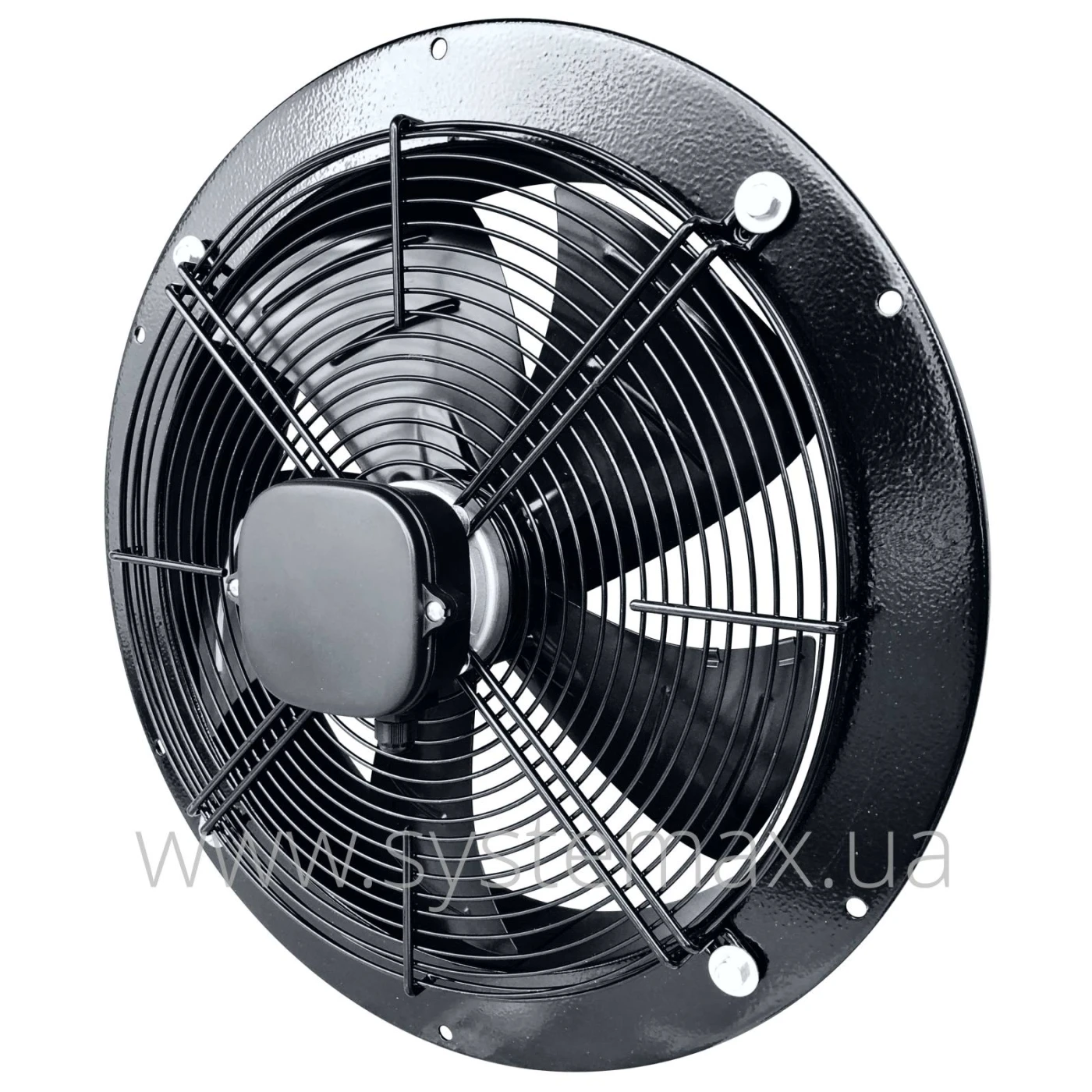

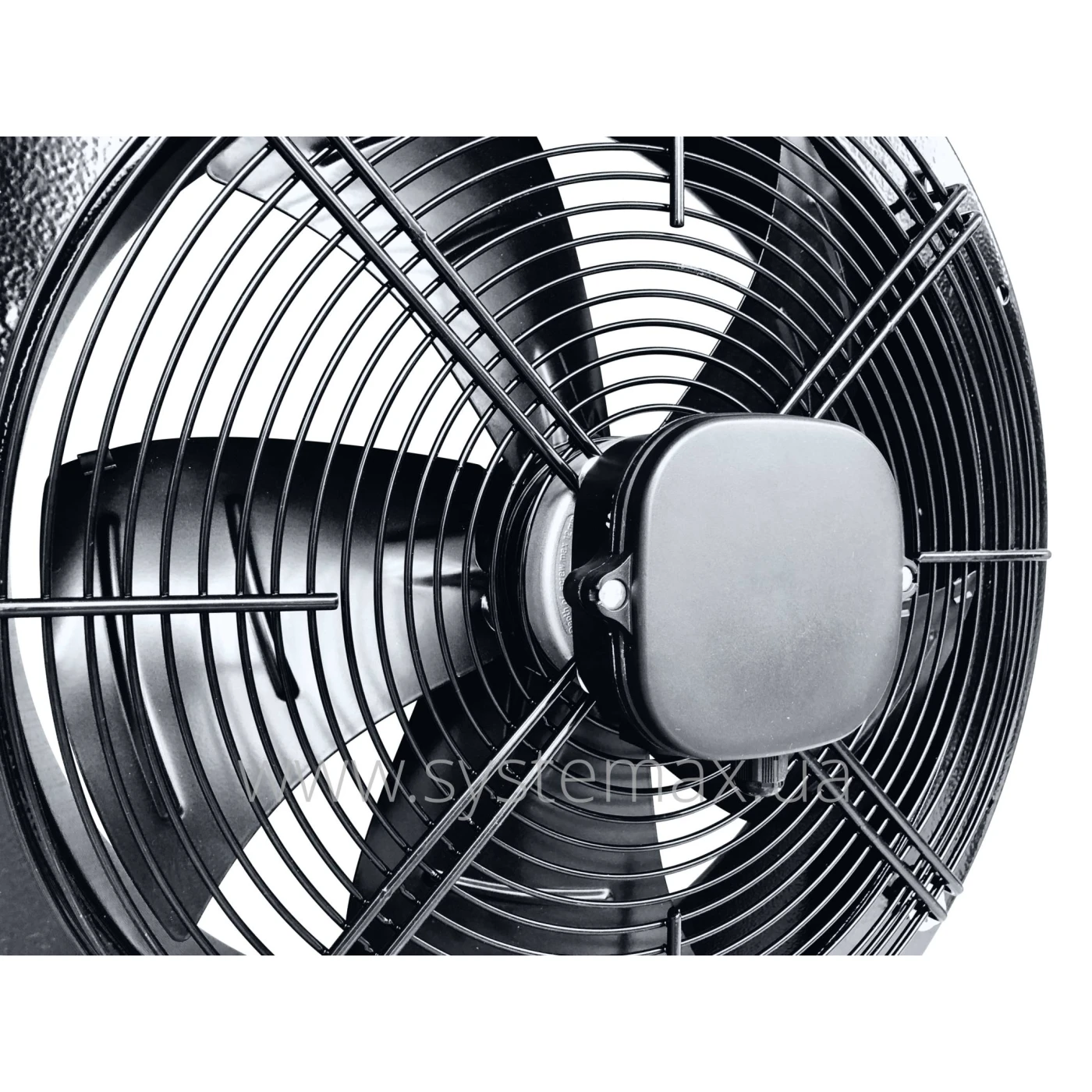

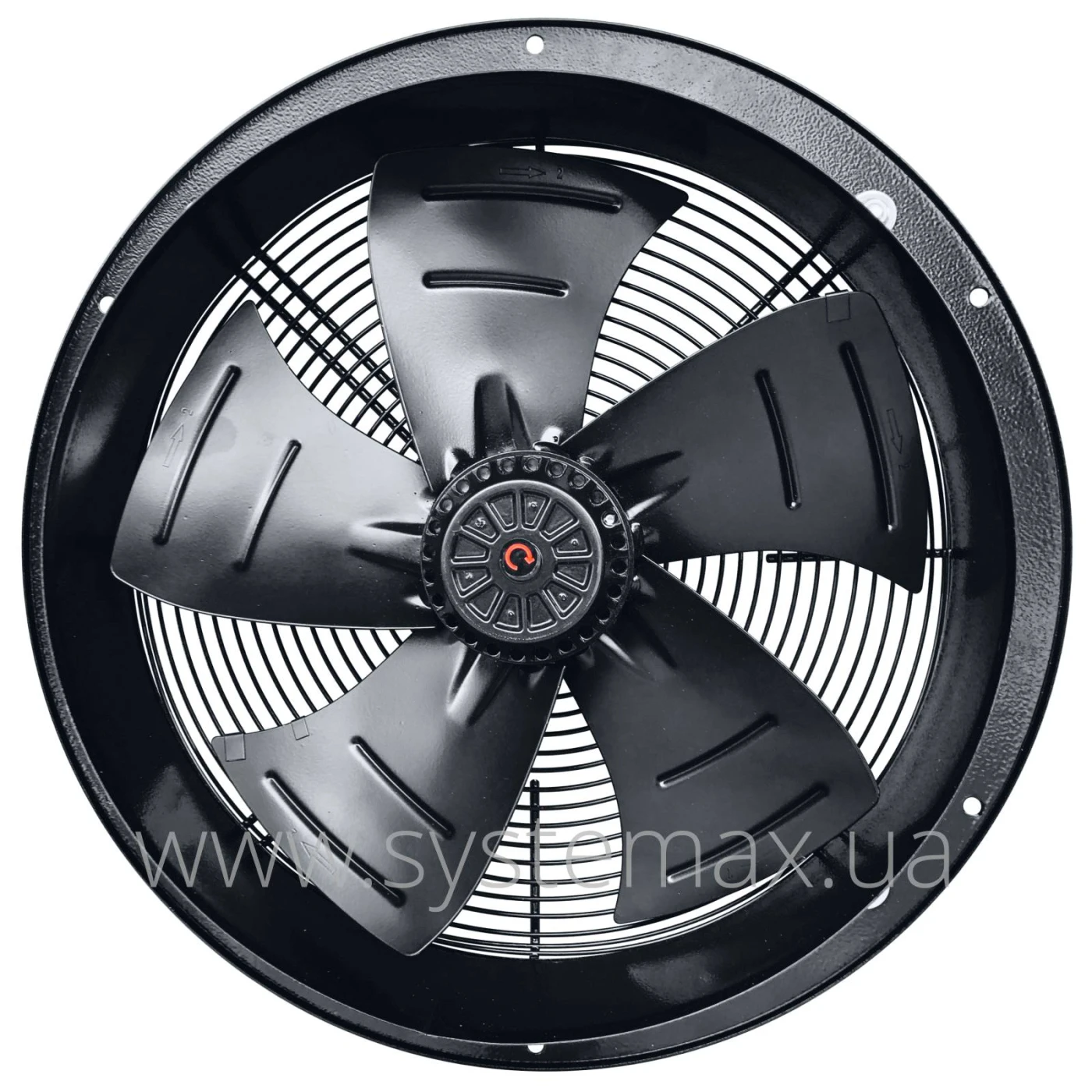

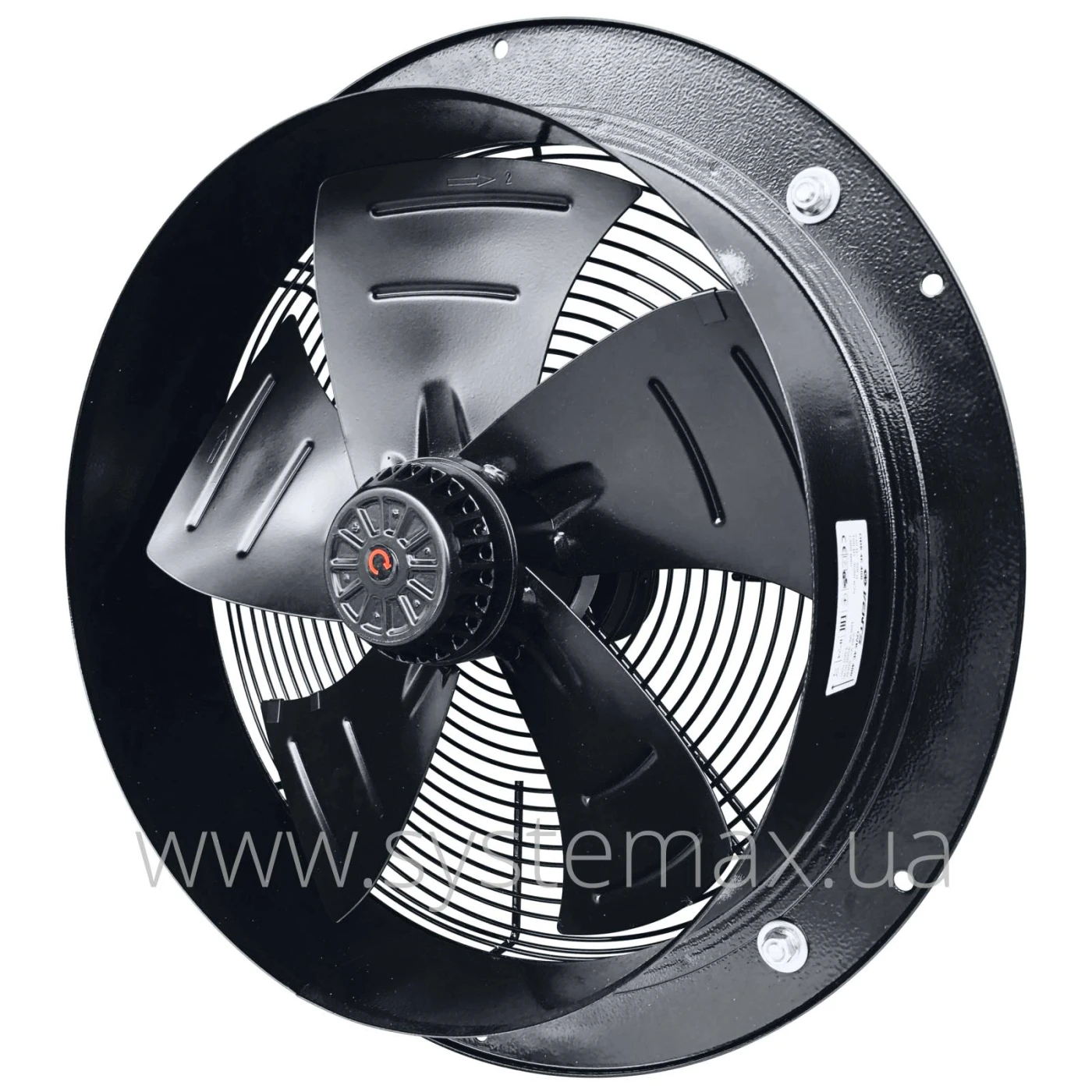

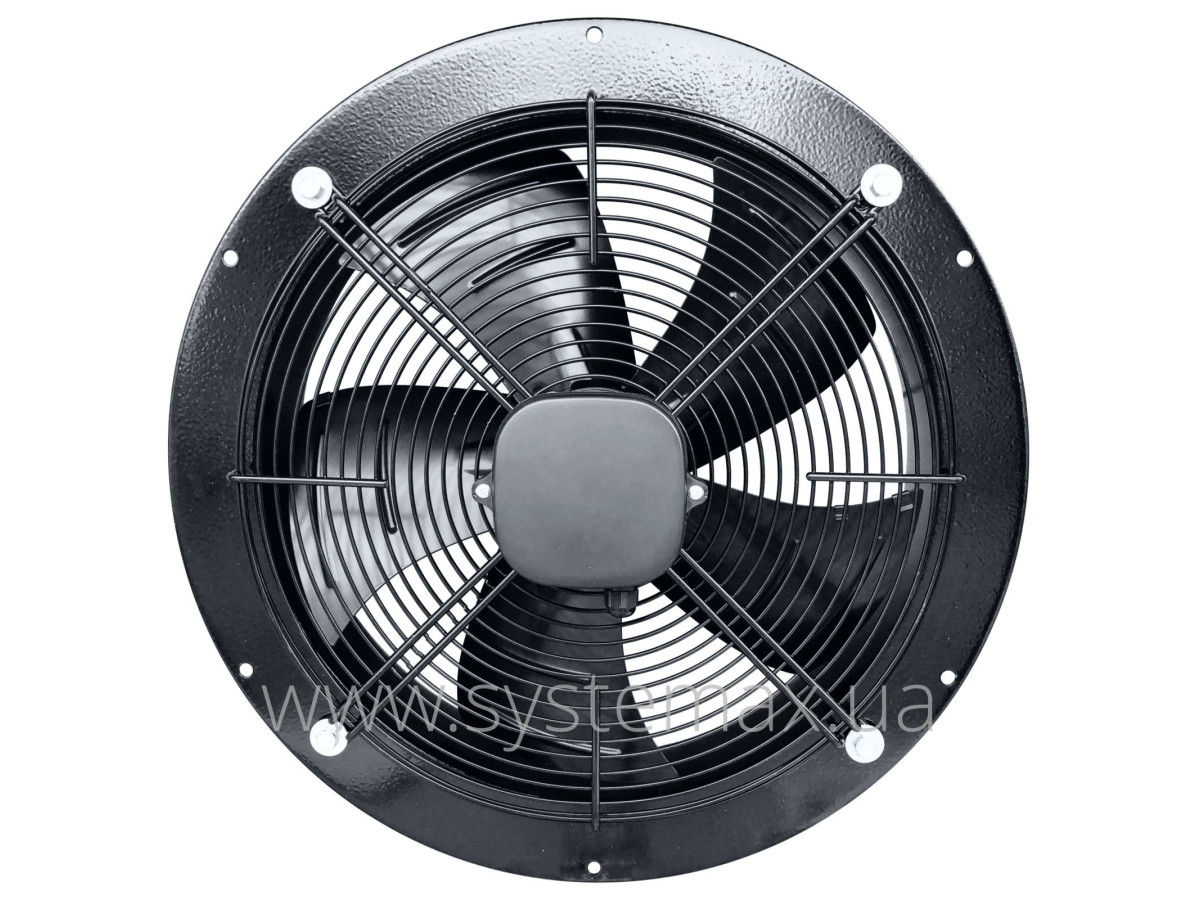

Конструктивные особенности VENTS ОВК
ВЕНТС ОВК – это промышленные вентиляторы, которые имеют соответствующее исполнение: корпус стальной, крыльчатка тоже стальная. Это обеспечивает необходимую жесткость, прочность и надежность оборудования. Благодаря качественной полимерно-порошковой покраске всех стальных элементов вентилятор не ржавеет. Корпус VENTS ОВК круглый - имеет круглую присоединительную пластину для крепления вентилятора к стене. На корпусе размещена пластмассовая клеммная коробка со шнуром для удобного подключения вентилятора к электрической сети.
Приводом вентилятора служит электродвигатель BLAUBERG (Германия). Эти двигатели очень надежные и долговечные – все благодаря германскому качеству изготовления и подшипникам качения, которые обеспечивают срок службы более 40 000 часов. Перегрев этим двигателям не страшен, так как в них встроена тепловая защита. Если защита срабатывает, то двигатель выключается. После охлаждения до нормальной температуры он снова автоматически включится.
Габаритные размеры
| Осевой вентилятор | Размеры, мм | ||||
|---|---|---|---|---|---|
| ØD | ØD1 | ØD2 | Ød | L | |
| ОВК 2Е 200 | 210 | 250 | 280 | 7 | 125 |
| ОВК 2Е 250 | 260 | 295 | 340 | 7 | 135 |
| ОВК 2Д 250 | 260 | 295 | 340 | 7 | 135 |
| ОВК 4Е 250 | 260 | 295 | 340 | 7 | 135 |
| ОВК 4Д 250 | 260 | 295 | 340 | 7 | 135 |
| ОВК 2Е 300 | 317 | 380 | 397 | 9 | 145 |
| ОВК 2Д 300 | 317 | 380 | 397 | 9 | 145 |
| ОВК 4Е 300 | 317 | 380 | 397 | 9 | 145 |
| ОВК 4Д 300 | 317 | 380 | 397 | 9 | 145 |
| ОВК 4Е 350 | 374 | 442 | 460 | 9 | 165 |
| ОВК 4Д 350 | 374 | 442 | 460 | 9 | 165 |
| ОВК 4Е 400 | 417 | 504 | 528 | 9 | 220 |
| ОВК 4Д 400 | 417 | 504 | 528 | 9 | 220 |
| ОВК 4Е 450 | 465 | 578 | 607 | 11 | 230 |
| ОВК 4Д 450 | 465 | 578 | 607 | 11 | 230 |
| ОВК 6Е 450 | 465 | 578 | 607 | 11 | 230 |
| ОВК 6Д 450 | 465 | 578 | 607 | 11 | 230 |
| ОВК 4Е 500 | 520 | 590 | 655 | 11 | 250 |
| ОВК 4Д 500 | 520 | 590 | 655 | 11 | 250 |
| ОВК 6Е 500 | 520 | 590 | 655 | 11 | 250 |
| ОВК 6Д 500 | 520 | 590 | 655 | 11 | 250 |
| ОВК 4Е 550 | 570 | 645 | 710 | 11 | 260 |
| ОВК 4Д 550 | 570 | 645 | 710 | 11 | 260 |
| ОВК 6Е 550 | 570 | 645 | 710 | 11 | 260 |
| ОВК 6Д 550 | 570 | 645 | 710 | 11 | 260 |
| ОВК 4Е 630 | 650 | 760 | 800 | 11 | 275 |
| ОВК 4Д 630 | 650 | 760 | 800 | 11 | 275 |
| ОВК 6Е 630 | 650 | 760 | 800 | 11 | 275 |
| ОВК 6Д 630 | 650 | 760 | 800 | 11 | 275 |
| ОВК 6Д 710 | 725 | 820 | 890 | 13 | 350 |
| ОВК 8Д 710 | 725 | 820 | 890 | 13 | 350 |
| ОВК 6Д 800 | 800 | 900 | 970 | 13 | 350 |
| ОВК 8Д 800 | 800 | 900 | 970 | 13 | 350 |
Где и как устанавливаются осевые вентиляторы ВЕНТС ОВК
Осевые вентиляторы ВЕНТС ОВК устанавливаются на наружных стенах зданий, на внешних стенках холодильных агрегатов и т.д. То есть, они должны непосредственно контактировать с наружным воздухом. Монтаж вентилятора на стене осуществляют благодаря его круглой монтажной пластине. Из-за формы этой монтажной пластины в стене нужно готовить круглое отверстие.
Подключение вентилятора к электрической сети осуществляется с использованием клеммной коробки и кабеля (предусмотрено комплектацией).
Скорость вращения вентилятора, и как следствие – его продуктивность, можно регулировать. Для регулировки частоты оборотов подключают тиристорный или автотрансформаторный регулятор. Каждый из них работает по-своему: тиристорный регулятор – позволяет изменять скорость плавно, в то время, как автотрансформаторный – только ступенчато. В случае, если вентилятор не один, а несколько, и есть необходимость регулировать работу всех вентиляторов одновременно – тогда их можно подключить к одному регулятору. Главное учесть, чтобы суммарные мощность и ток вентиляторов не превысили номинальные мощность и ток регулятора.
Аэродинамические характеристики ВЕНТС ОВК
