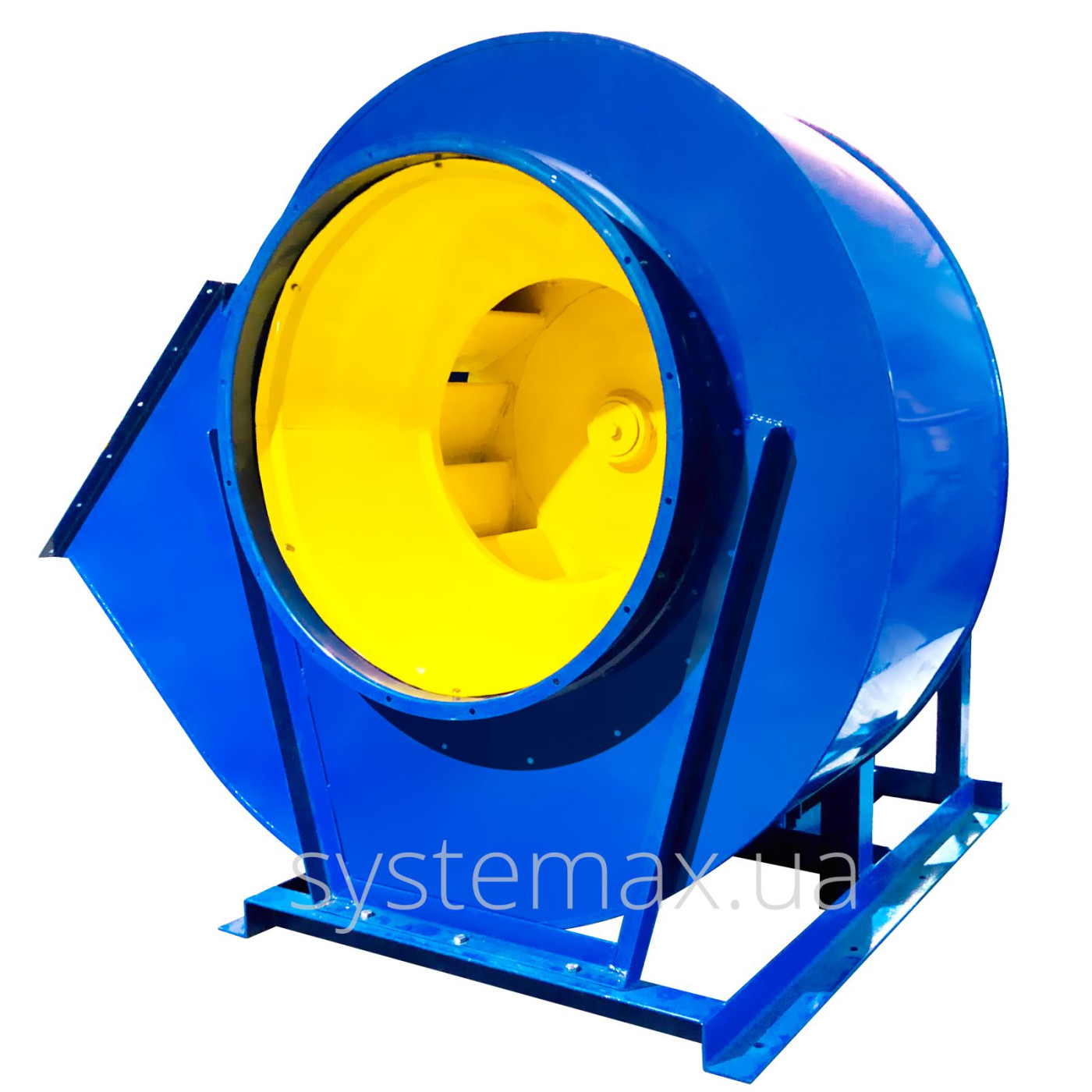

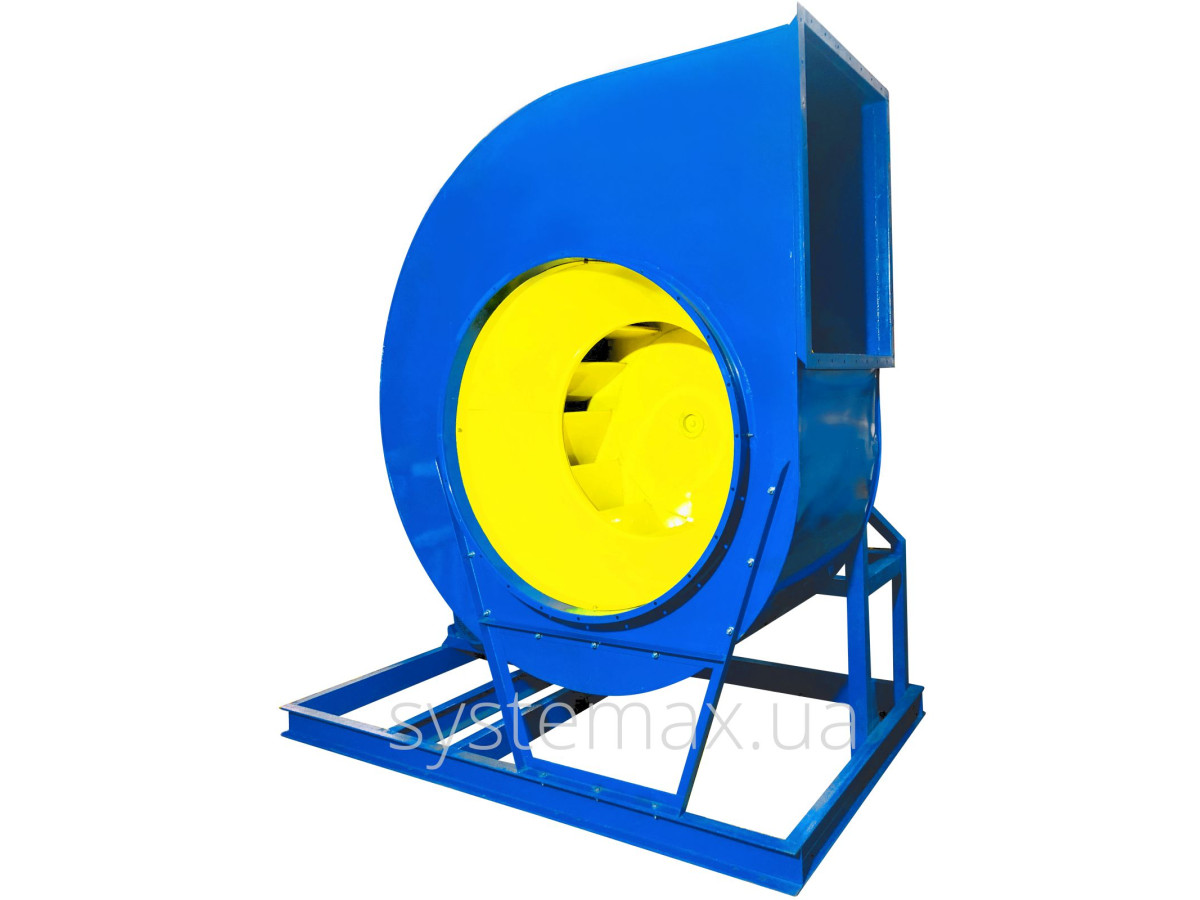

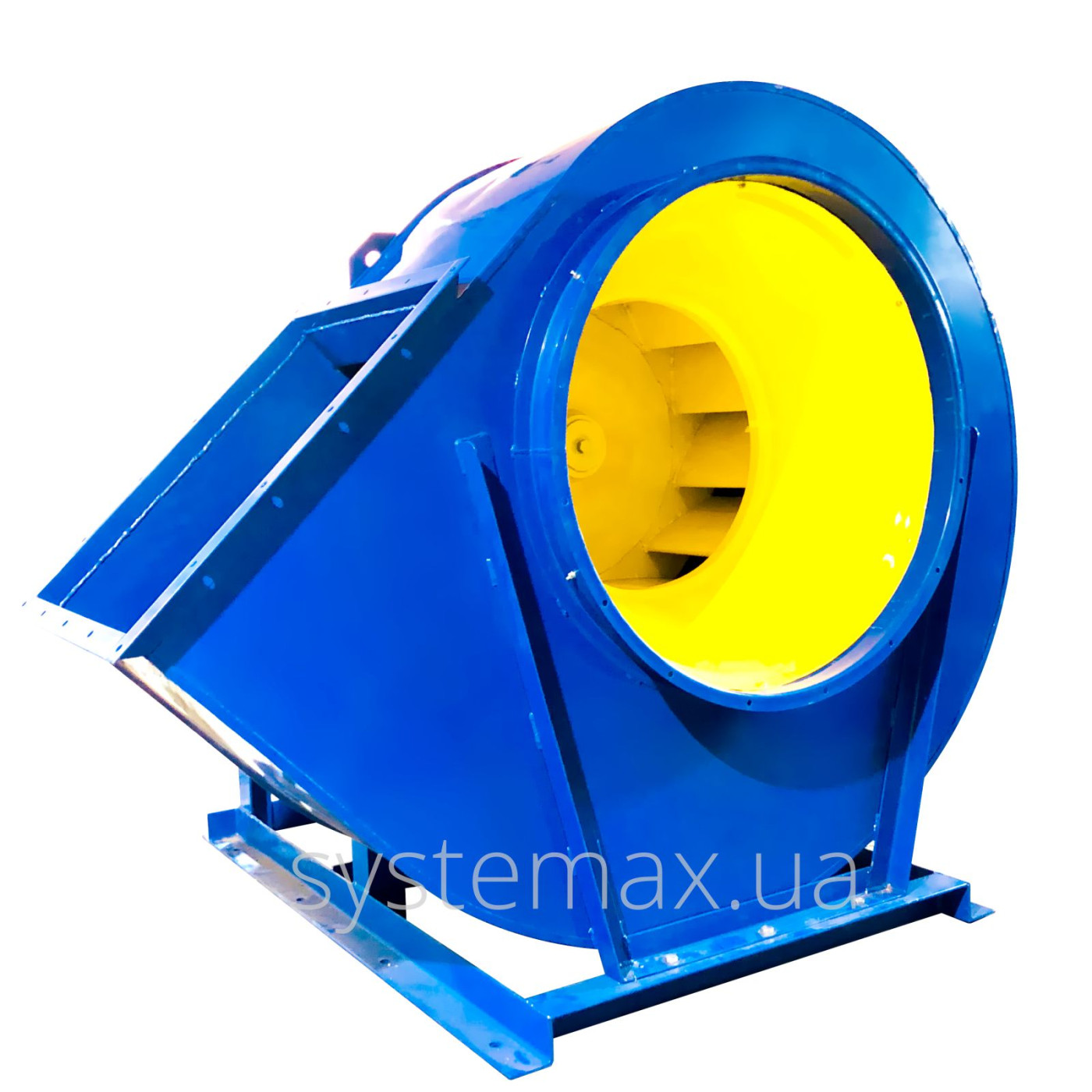

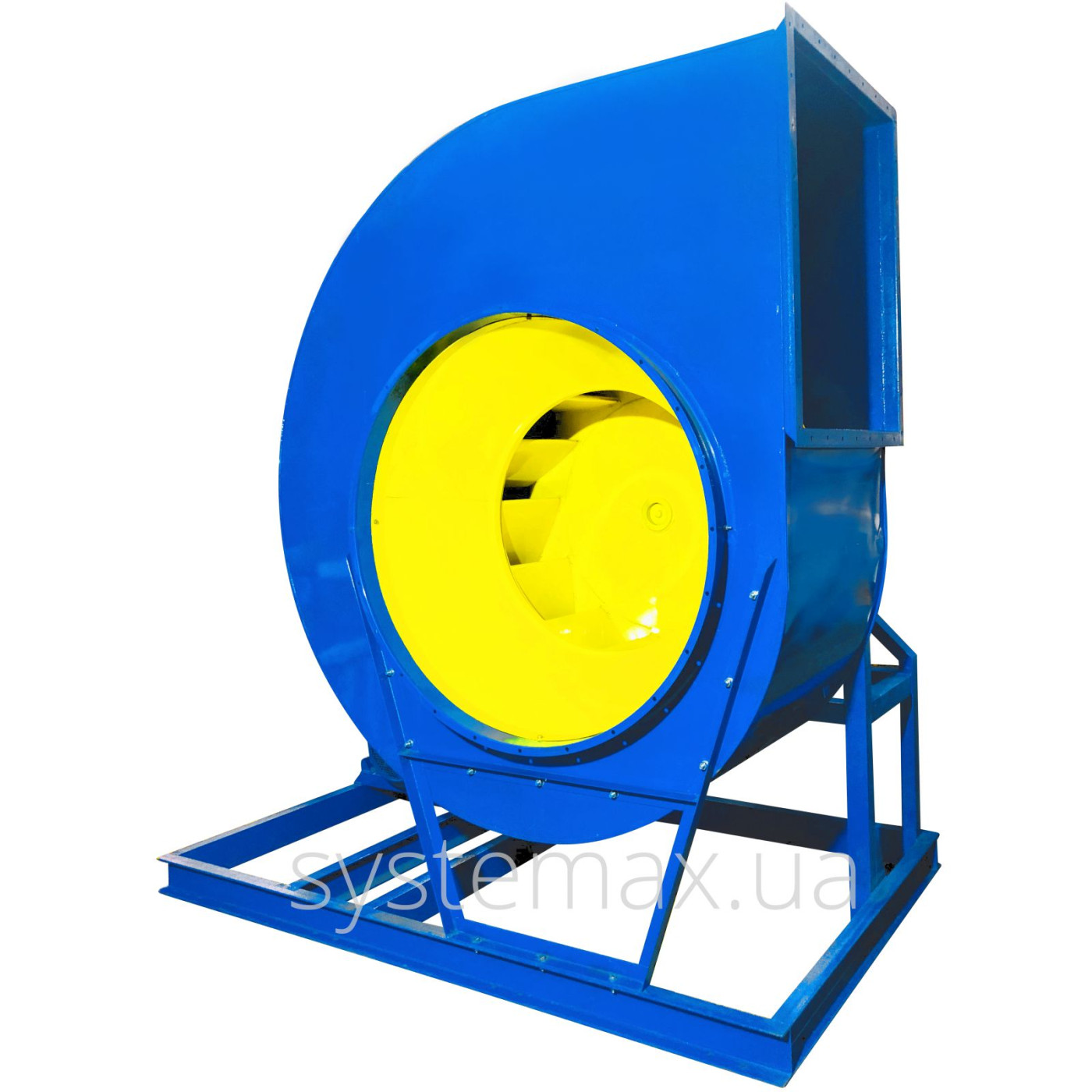

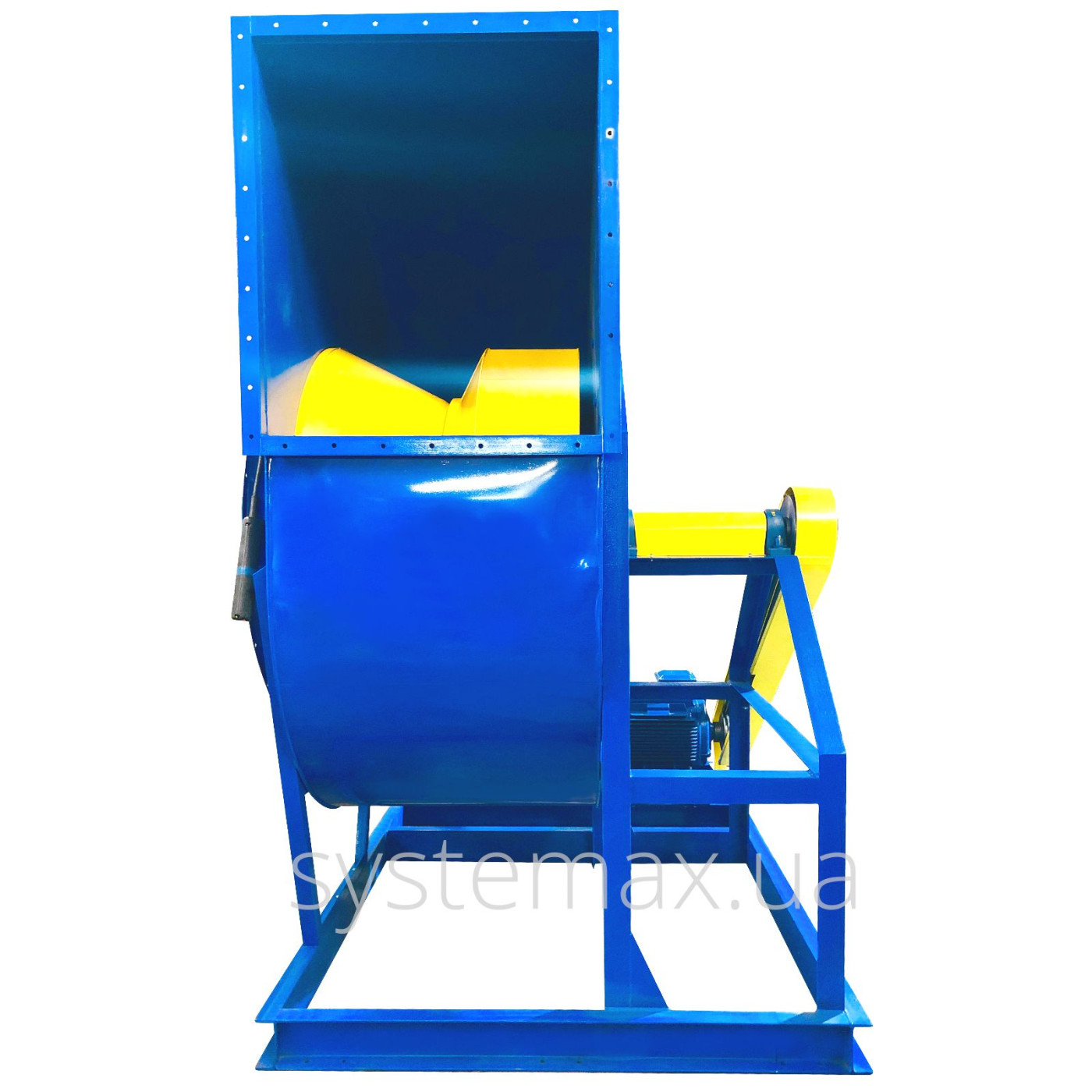

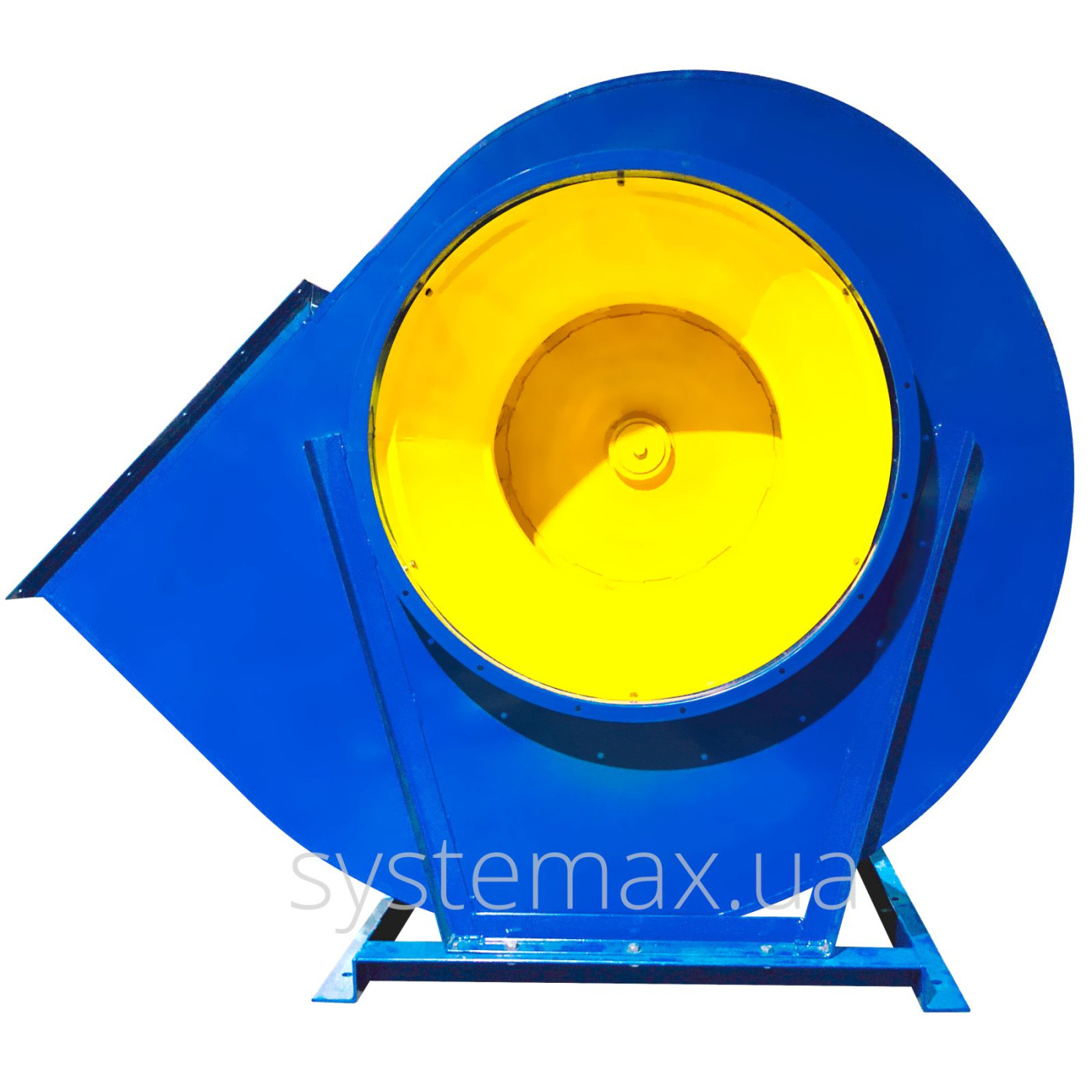

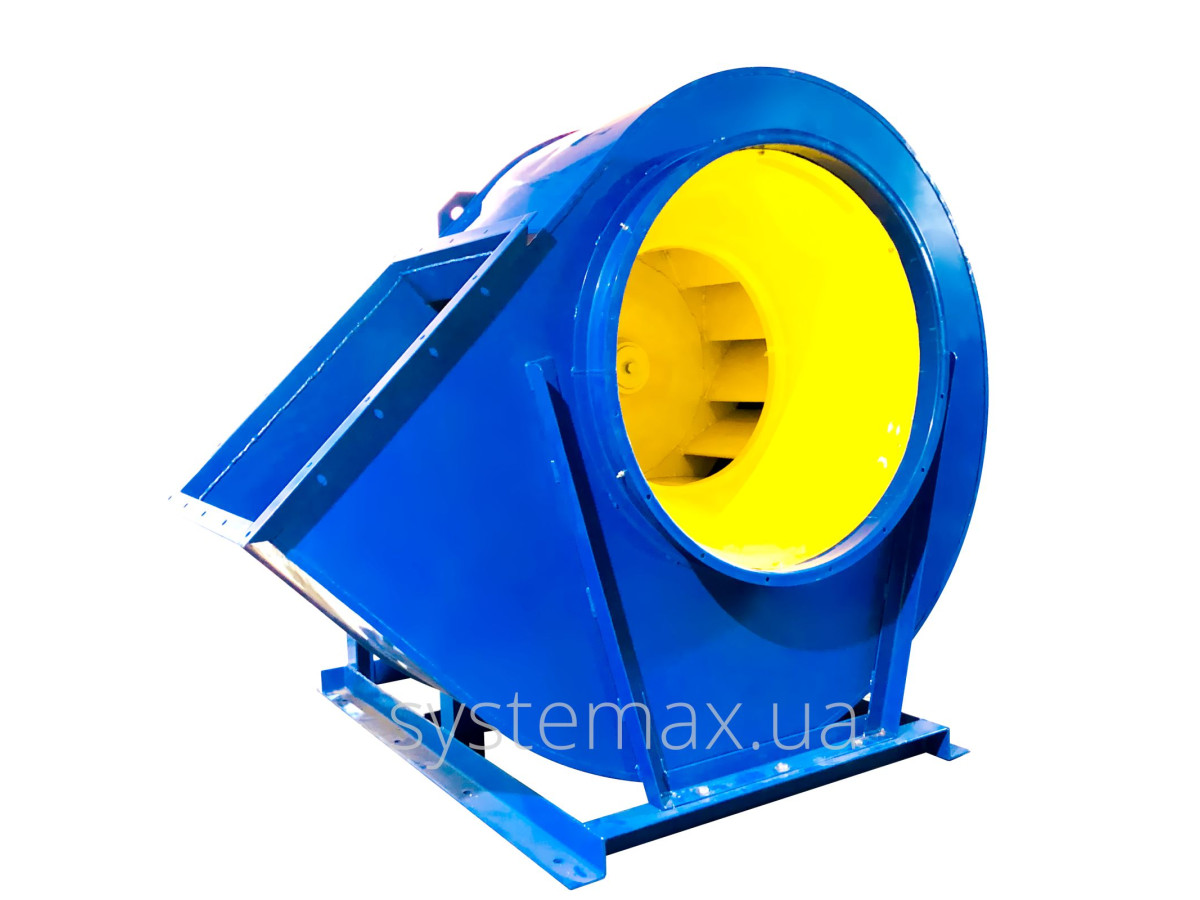

Вентиляторы центробежные ВЦ 4-76

Сделано в Украине

ОБЩИЕ СВЕДЕНИЯ

  • Одностороннего всасывания
  • Корпус спиральный поворотный

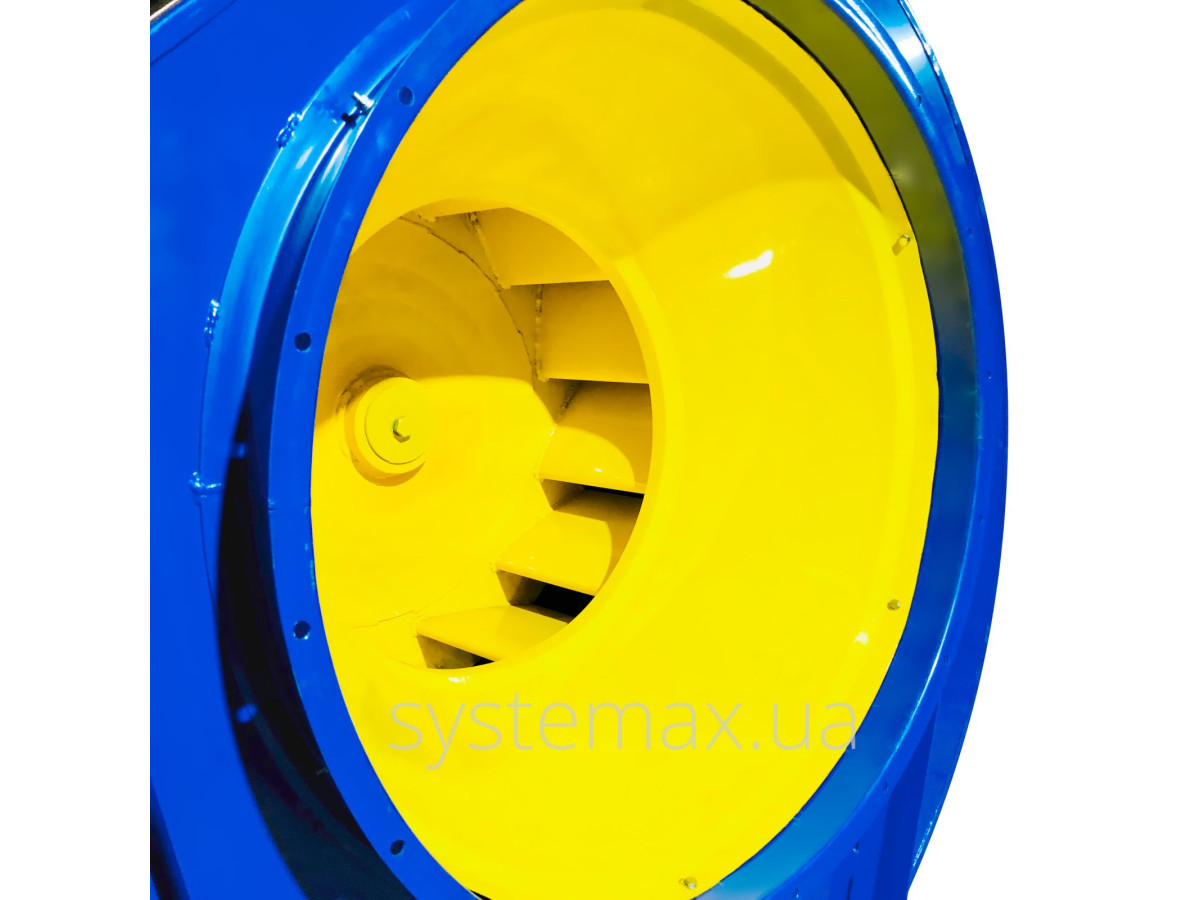

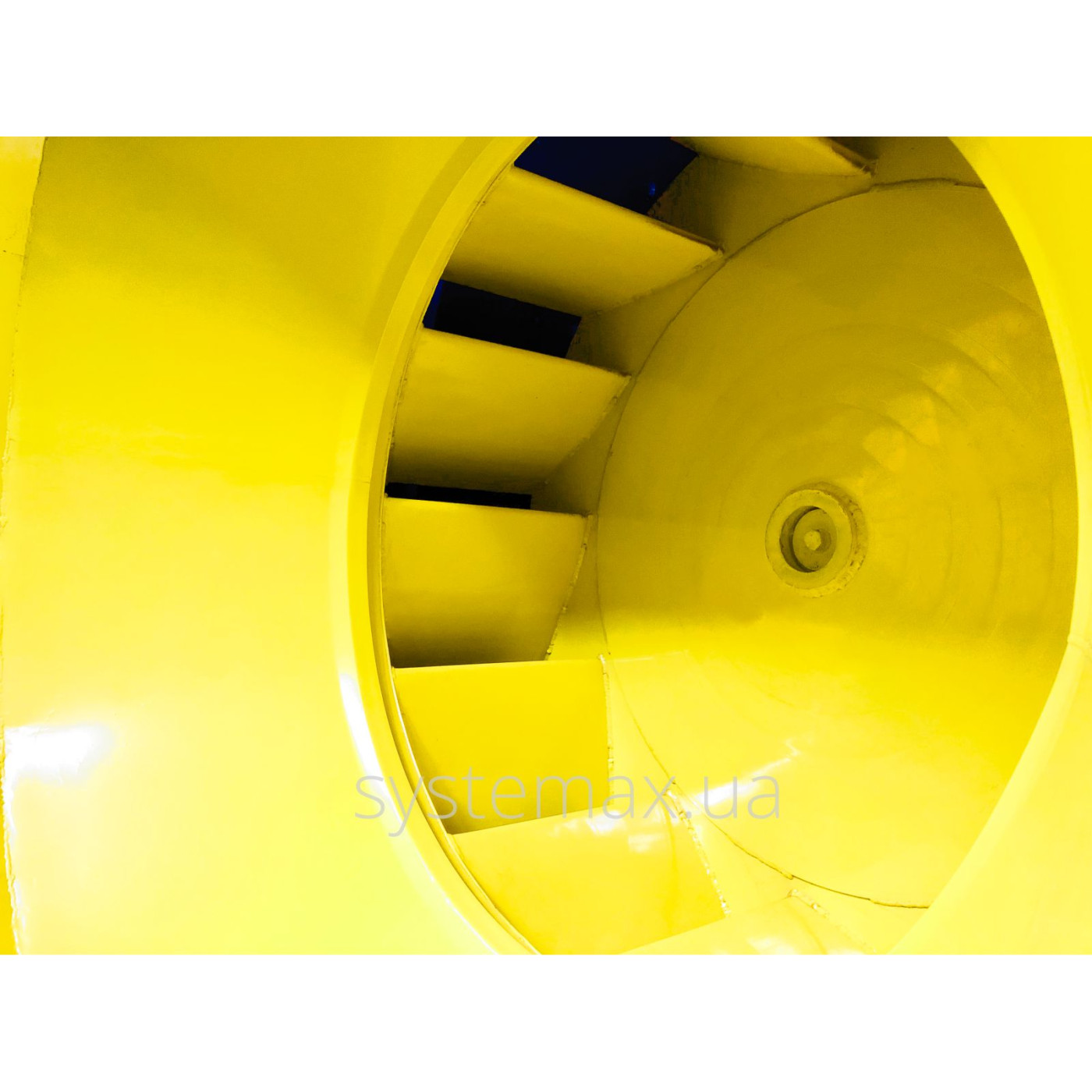

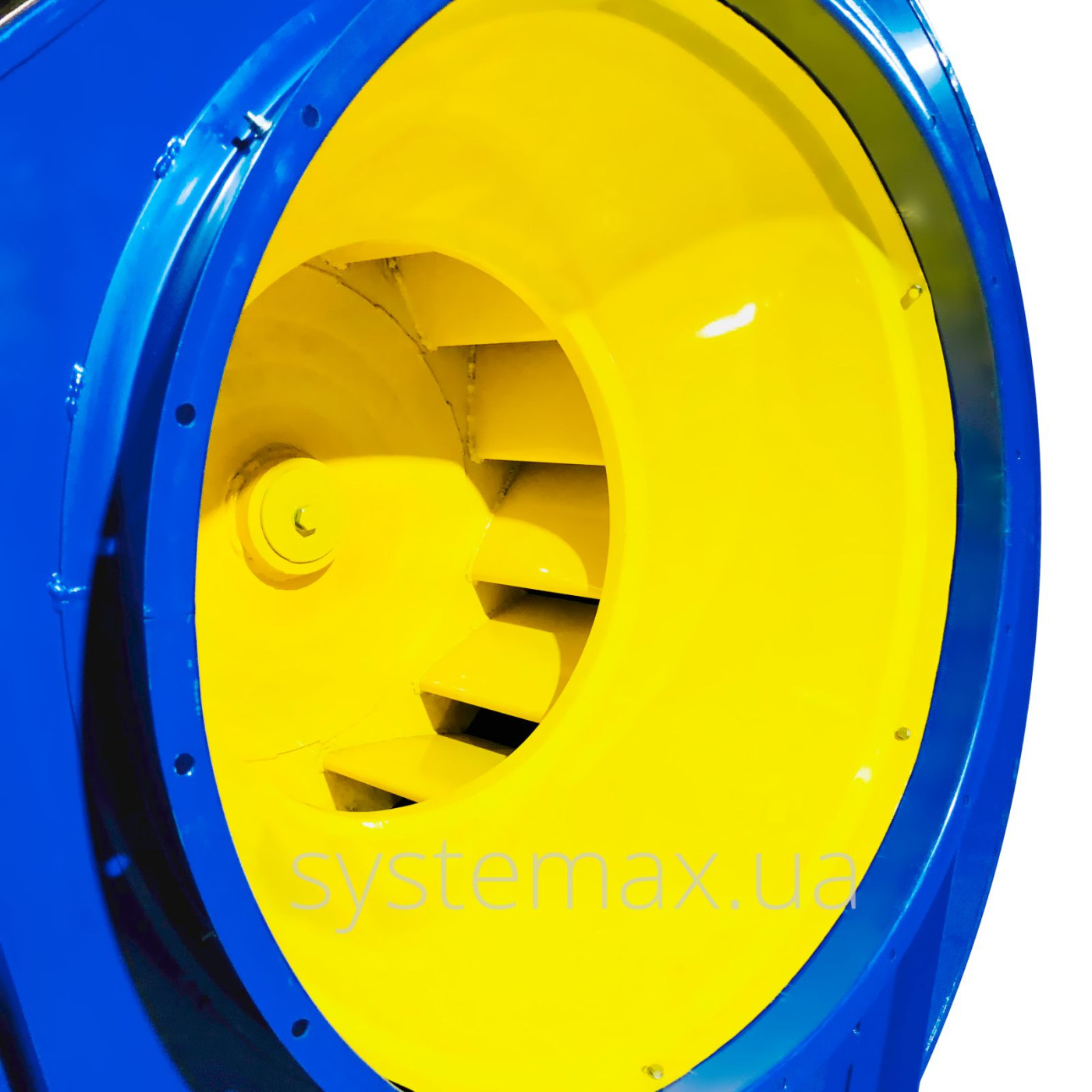

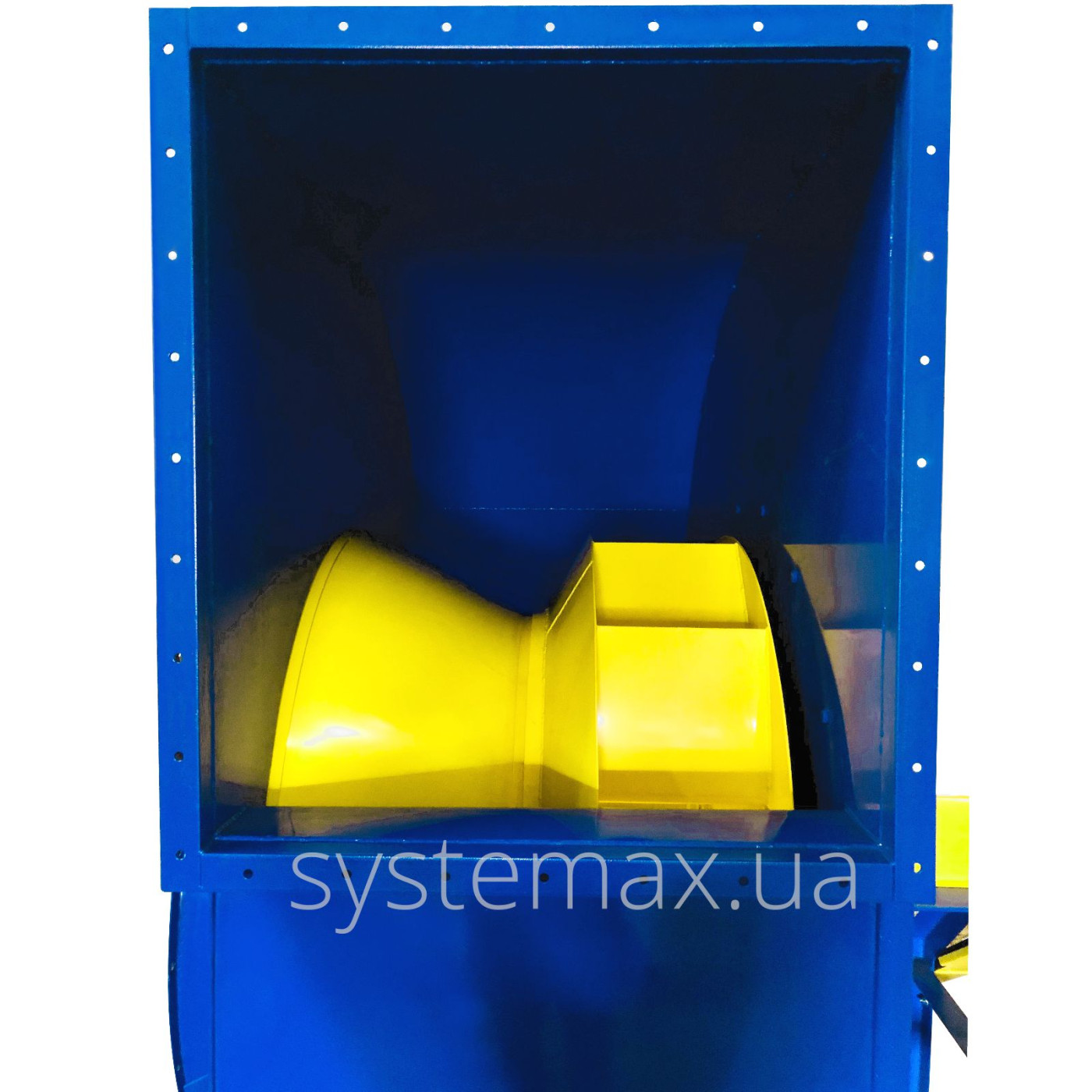

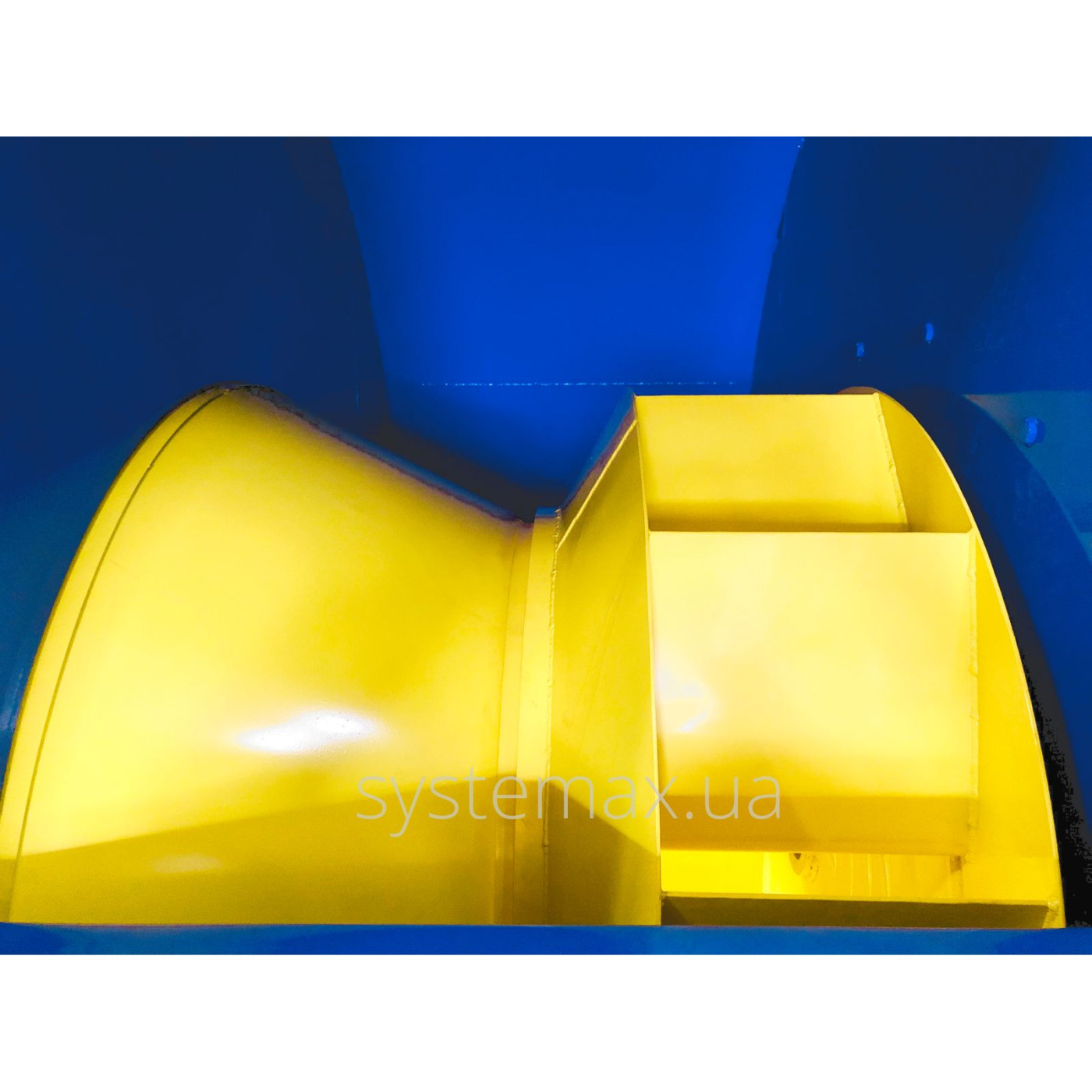

  • Назад загнутые лопатки
  • Количество лопаток 12 шт.
  • Направление вращения - правое и левое

ВАРИАНТЫ ИСПОЛНЕНИЯ ВЕНТИЛЯТОРА

  • Из углеродистой стали
  • Из нержавеющей стали
Номер вентилятора Электродвигатель Мощность Частота Производительность Давление Вес Цена, с НДС
ВЦ 4-76 №8 Перейти » 36 855 грн АИР132S6 5,5 кВт 1000 об/мин 18300 м³/час 900 Па 706 кг
43 230 грнЗаказать
АИР132М6 7,5 кВт 1000 об/мин 20000 м³/час 950 Па 711 кг
44 452 грнЗаказать
АИР160S6 11 кВт 1000 об/мин 22110 м³/час 1100 Па 775 кг
47 542 грнЗаказать
АИР160S4 15 кВт 1500 об/мин 23400 м³/час 1400 Па 775 кг
48 172 грнЗаказать
АИР160М4 18,5 кВт 1500 об/мин 24950 м³/час 1720 Па 792 кг
49 109 грнЗаказать
АИР180S4 22 кВт 1500 об/мин 26150 м³/час 1800 Па 810 кг
52 269 грнЗаказать
АИР180М4 30 кВт 1500 об/мин 28400 м³/час 2200 Па 840 кг
53 625 грнЗаказать
ВЦ 4-76 №10 Перейти » 58 968 грн АИР160S6 11 кВт 1000 об/мин 22200 м³/час 910 Па 825 кг
69 655 грнЗаказать
АИР160М6 15 кВт 1000 об/мин 30000 м³/час 1050 Па 855 кг
71 748 грнЗаказать
АИР180М6 18,5 кВт 1000 об/мин 31820 м³/час 1100 Па 860 кг
74 968 грнЗаказать
АИР200М6 22 кВт 1000 об/мин 34710 м³/час 1500 Па 895 кг
78 638 грнЗаказать
АИР200L6 30 кВт 1000 об/мин 37000 м³/час 1800 Па 925 кг
81 208 грнЗаказать
АИР200L4 45 кВт 1500 об/мин 43000 м³/час 2300 Па 960 кг
83 658 грнЗаказать
ВЦ 4-76 №12,5 Перейти » 78 975 грн АИР180М6 18,5 кВт 1000 об/мин 43050 м³/час 950 Па 1020 кг
94 975 грнЗаказать
АИР200М6 22 кВт 1000 об/мин 45800 м³/час 1050 Па 1055 кг
98 645 грнЗаказать
АИР200L6 30 кВт 1000 об/мин 50200 м³/час 1300 Па 1085 кг
101 215 грнЗаказать
АИР225М6 37 кВт 1000 об/мин 54150 м³/час 1510 Па 1220 кг
108 910 грнЗаказать
АИР250S6 45 кВт 1000 об/мин 58200 м³/час 1750 Па 1325 кг
115 360 грнЗаказать
АИР250М6 55 кВт 1000 об/мин 62350 м³/час 2020 Па 1380 кг
118 275 грнЗаказать
АИР280S6 75 кВт 1000 об/мин 69600 м³/час 2400 Па 1550 кг
138 475 грнЗаказать
ВЦ 4-76 №14 Перейти » договорная АИР200L6 30 кВт 1000 об/мин 62000 м³/час 1200 Па 2105 кг
договорнаяЗаказать
АИР225М6 37 кВт 1000 об/мин 66250 м³/час 1440 Па 2240 кг
договорнаяЗаказать
АИР250S6 45 кВт 1000 об/мин 72100 м³/час 1650 Па 2345 кг
договорнаяЗаказать
АИР250М6 55 кВт 1000 об/мин 77300 м³/час 1920 Па 2400 кг
договорнаяЗаказать
АИР280S6 75 кВт 1000 об/мин 82400 м³/час 2200 Па 2570 кг
договорнаяЗаказать
АИР280М6 90 кВт 1000 об/мин 88200 м³/час 2500 Па 2680 кг
договорнаяЗаказать
АИР315S6 110 кВт 1000 об/мин 94700 м³/час 2970 Па 2760 кг
договорнаяЗаказать
АИР315М6 132 кВт 1000 об/мин 98000 м³/час 3100 Па 2930 кг
договорнаяЗаказать
ВЦ 4-76 №16 Перейти » 236 925 грн АИР250S6 45 кВт 1000 об/мин 83500 м³/час 1240 Па 2815 кг
273 310 грнЗаказать
АИР250М6 55 кВт 1000 об/мин 87200 м³/час 1400 Па 2870 кг
276 225 грнЗаказать
АИР280S6 75 кВт 1000 об/мин 91000 м³/час 1620 Па 3040 кг
296 425 грнЗаказать
АИР280М6 90 кВт 1000 об/мин 106000 м³/час 2080 Па 3150 кг
297 925 грнЗаказать
АИР315S6 110 кВт 1000 об/мин 110000 м³/час 2210 Па 3230 кг
350 325 грнЗаказать
АИР315М6 132 кВт 1000 об/мин 115000 м³/час 2420 Па 3400 кг
353 925 грнЗаказать
ВЦ 4-76 №20 Перейти » договорная АИР250М6 55 кВт 1000 об/мин 120000 м³/час 1210 Па 3600 кг
договорнаяЗаказать
АИР280S6 75 кВт 1000 об/мин 140000 м³/час 1500 Па 3770 кг
договорнаяЗаказать
АИР280М6 90 кВт 1000 об/мин 155700 м³/час 1720 Па 3880 кг
договорнаяЗаказать
АИР315S6 110 кВт 1000 об/мин 162000 м³/час 1830 Па 3960 кг
договорнаяЗаказать
АИР315М6 132 кВт 1000 об/мин 159100 м³/час 1940 Па 4130 кг
договорнаяЗаказать
АИР355МА6 160 кВт 1000 об/мин 180000 м³/час 2100 Па 4630 кг
договорнаяЗаказать

Обзор центробежных вентиляторов ВЦ 4-76 (ВР 89-76)

Общие данные

  • вентиляторы центробежные жаростойкие (до 160°С);
  • материал - углеродистая сталь (нержавеющая сталь - под заказ);
  • покраска вентилятора - порошковая;

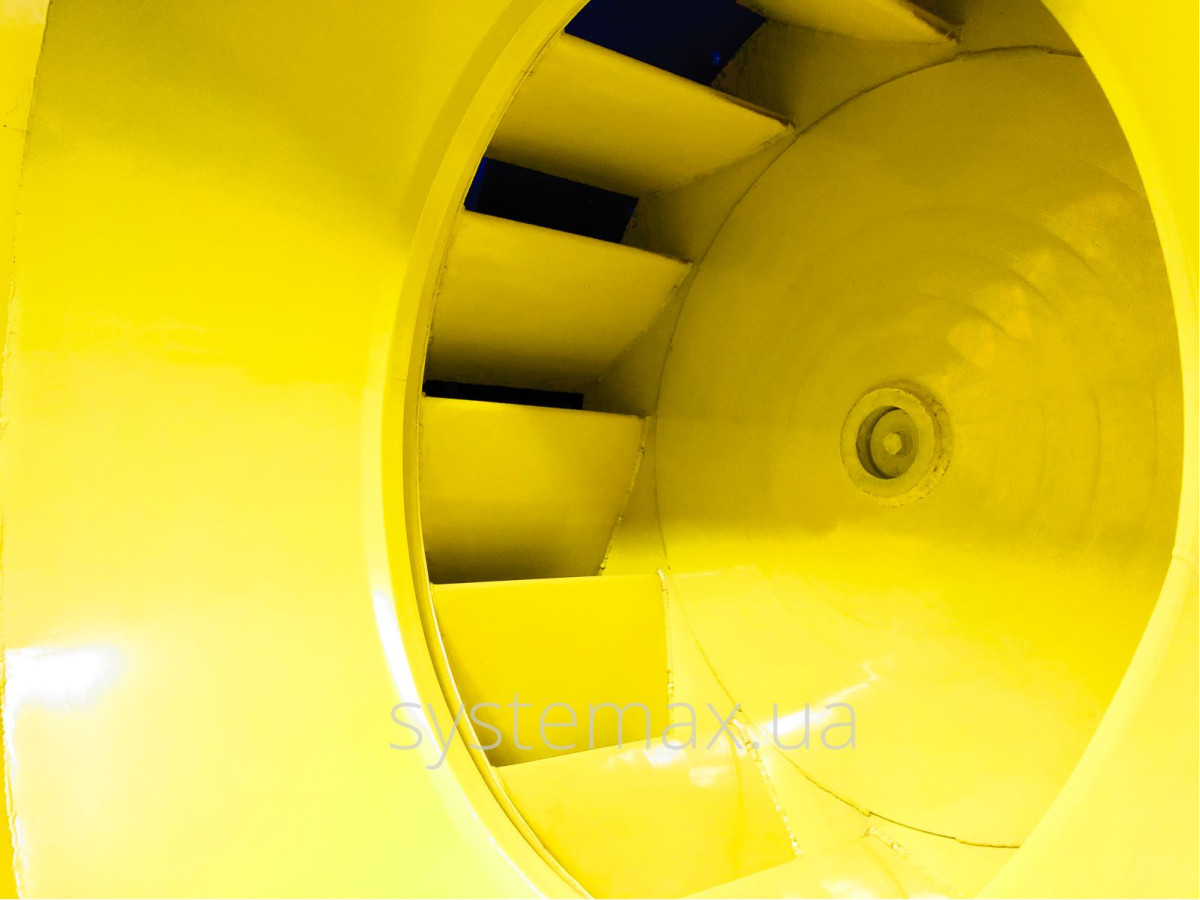

  • количество лопаток рабочего колеса - 12 шт.;
  • лопатки загнутые назад;
  • правое или левое вращение;
  • есть возможность поворота корпуса от 0 до 315° (шаг 45°);

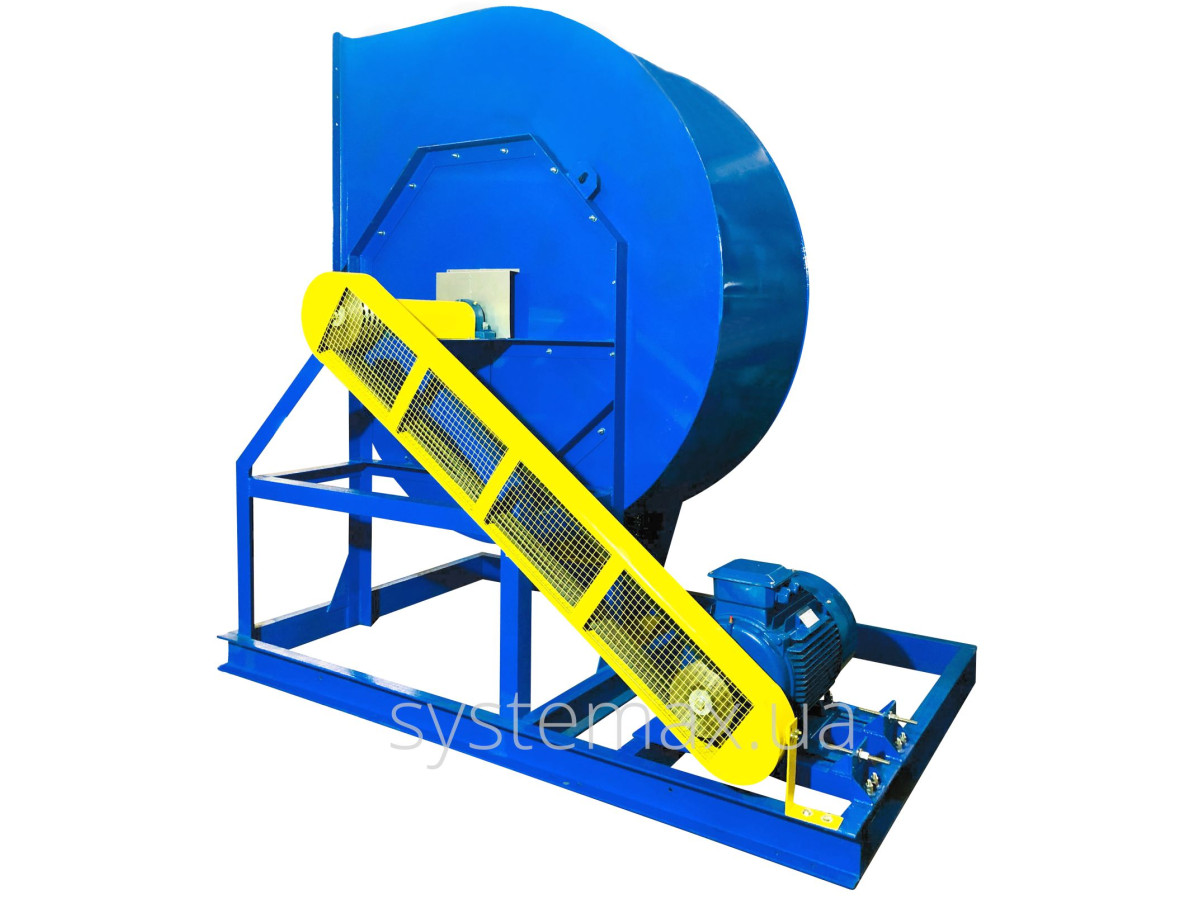

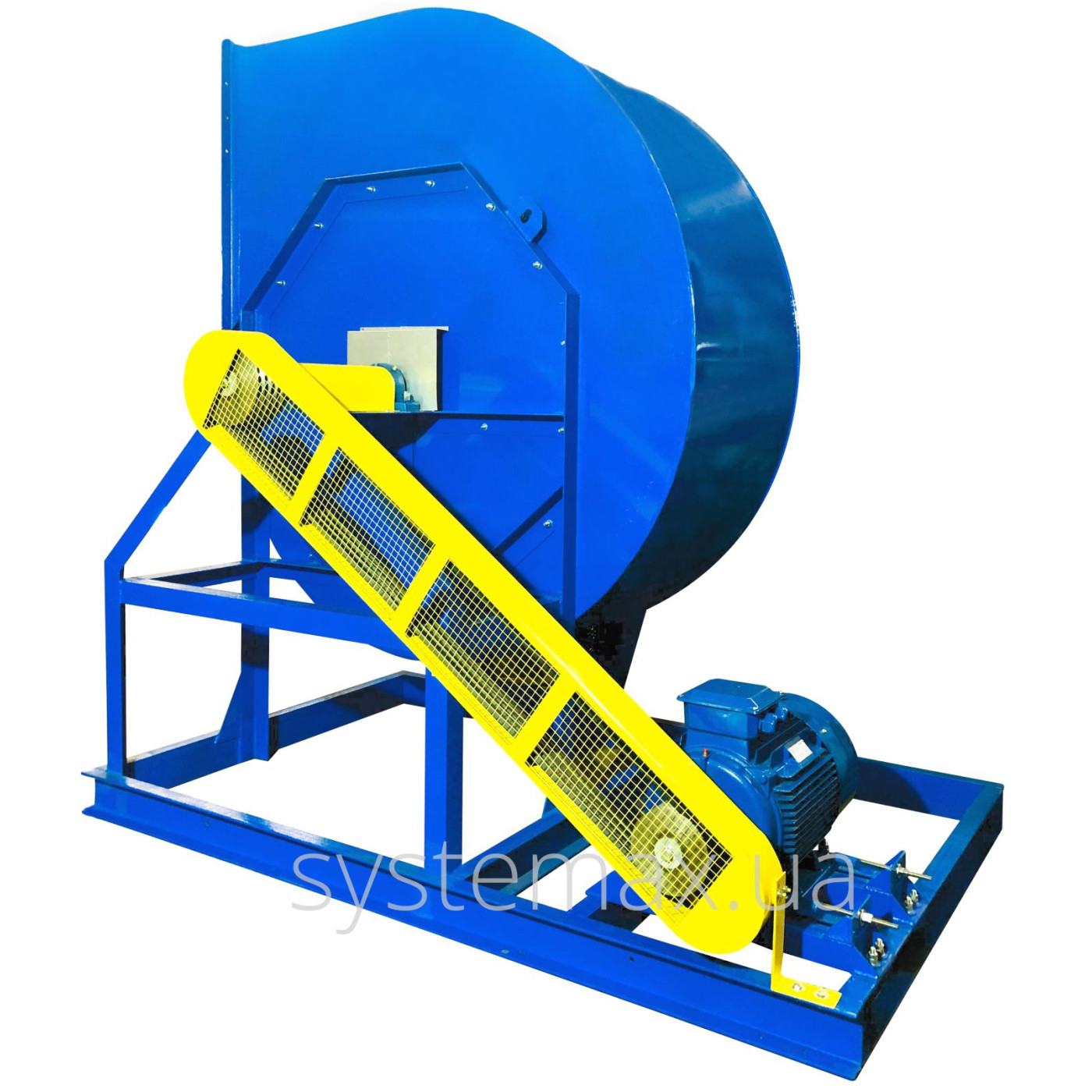

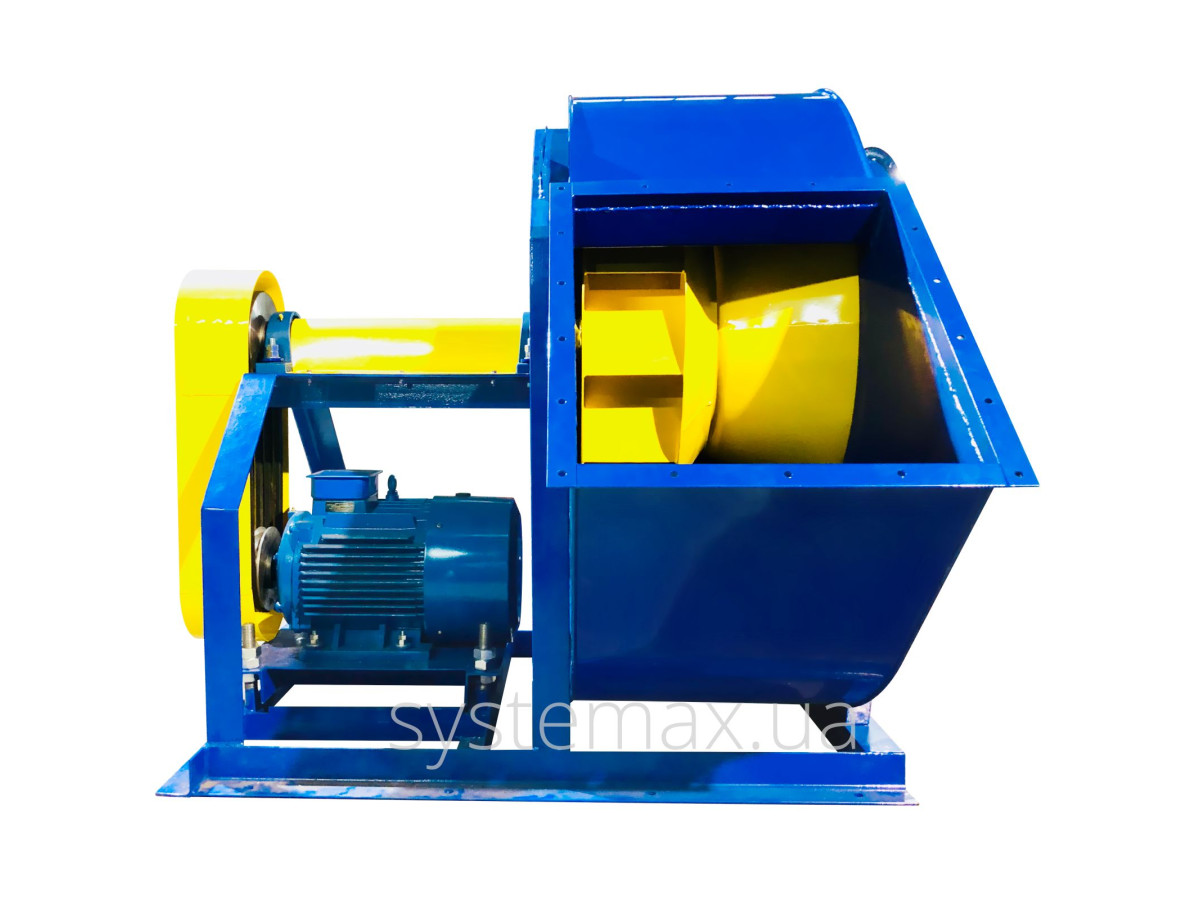

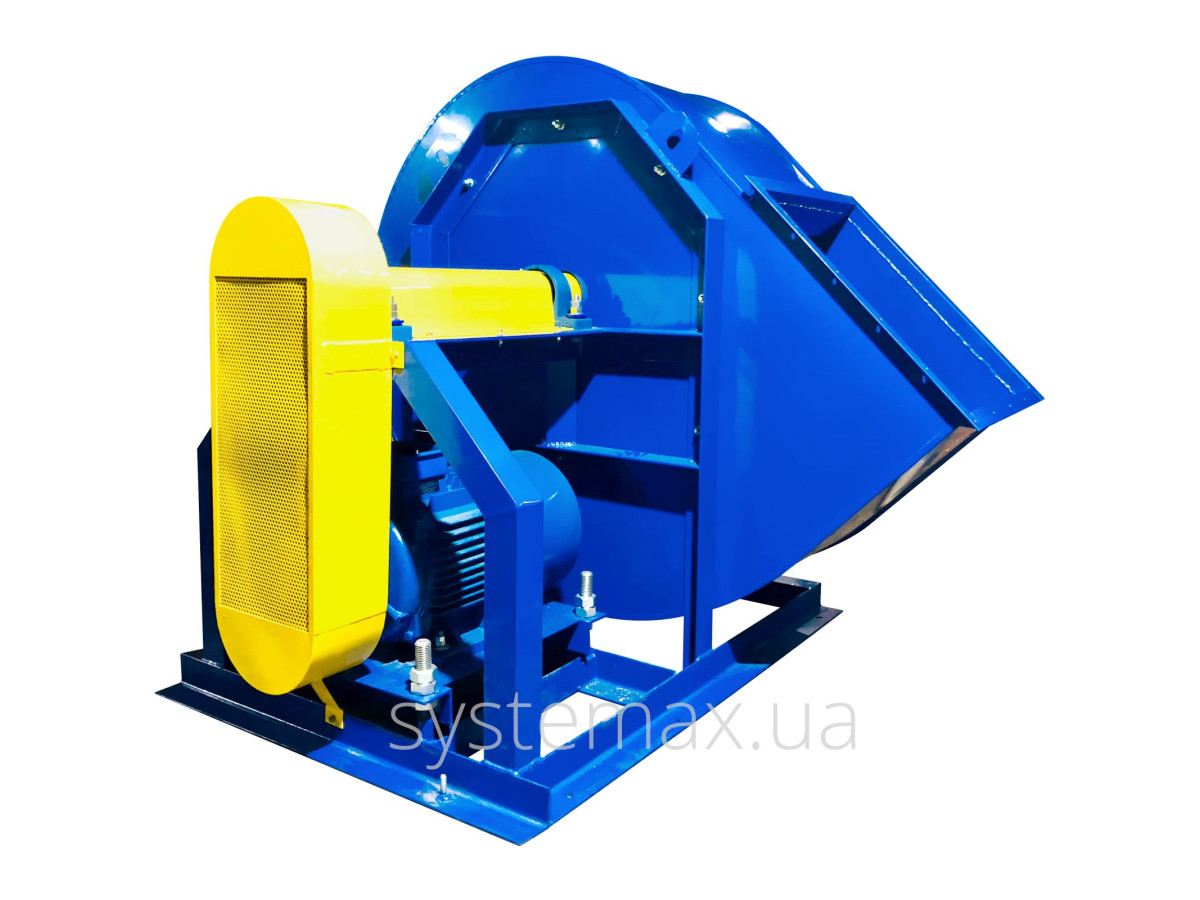

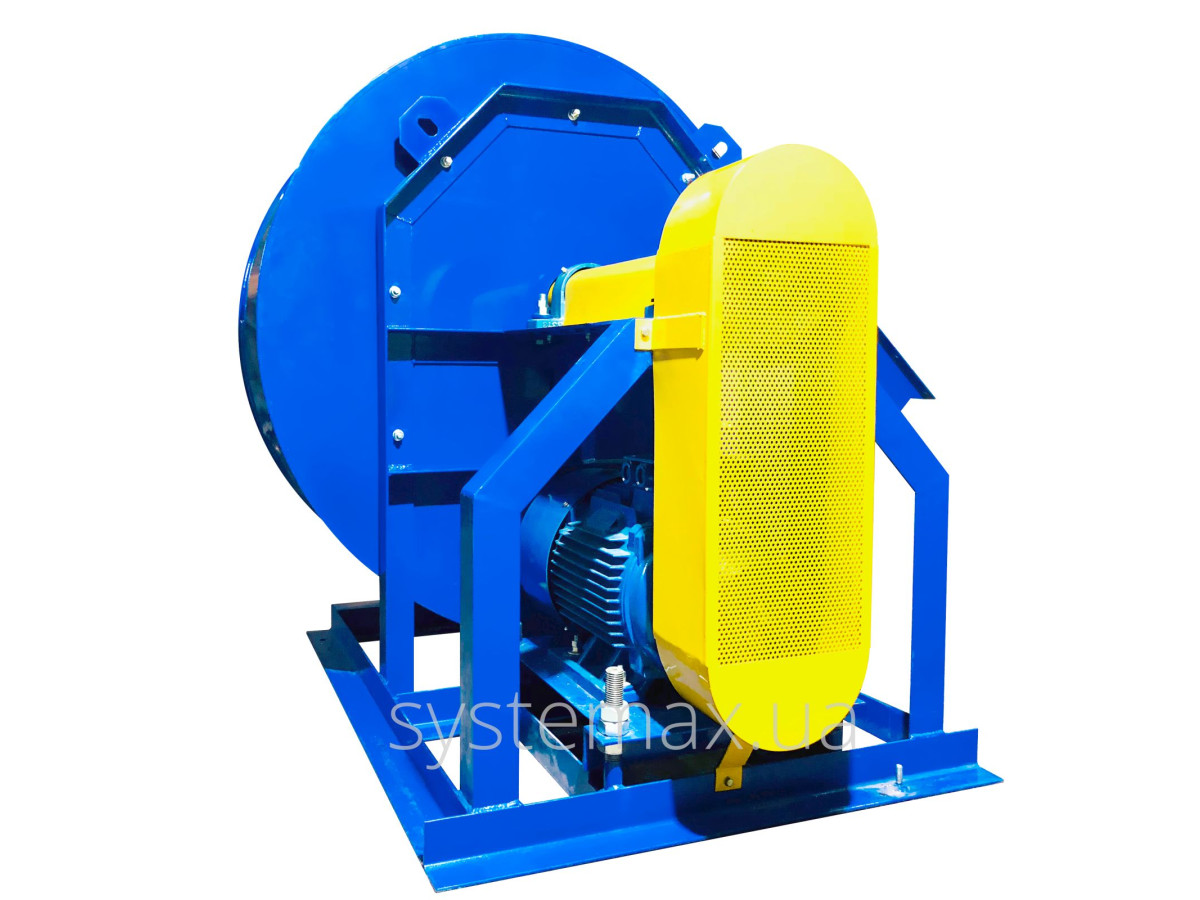

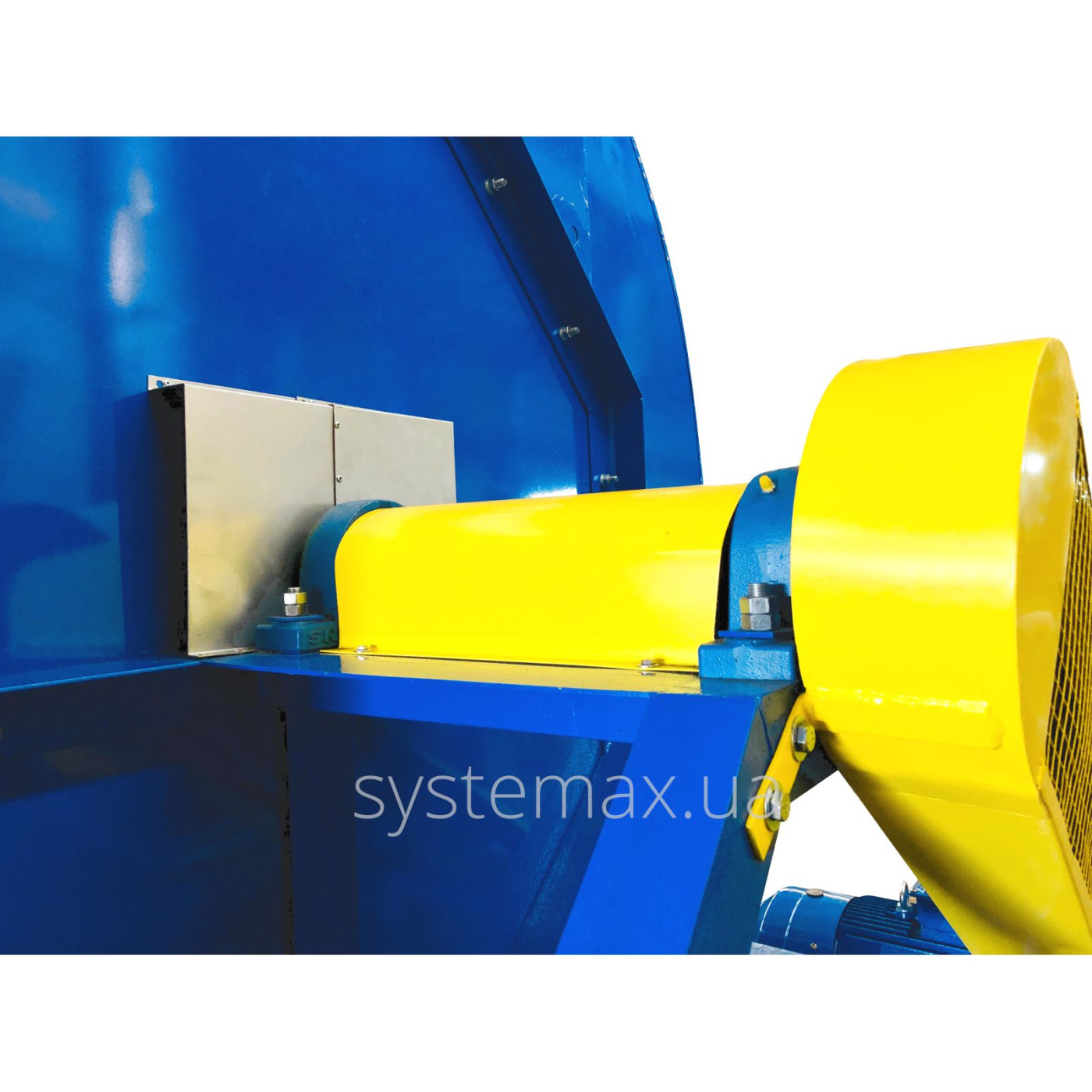

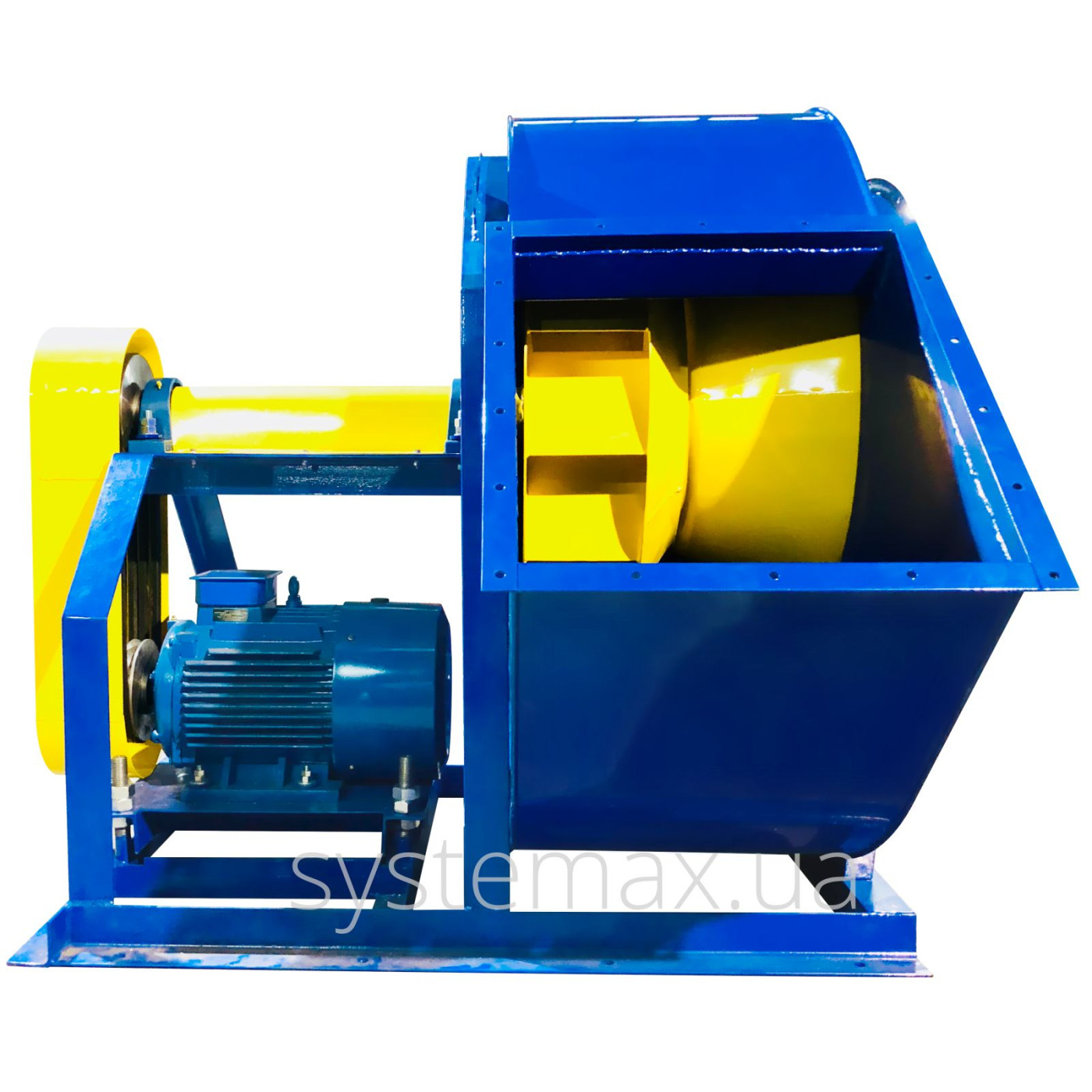

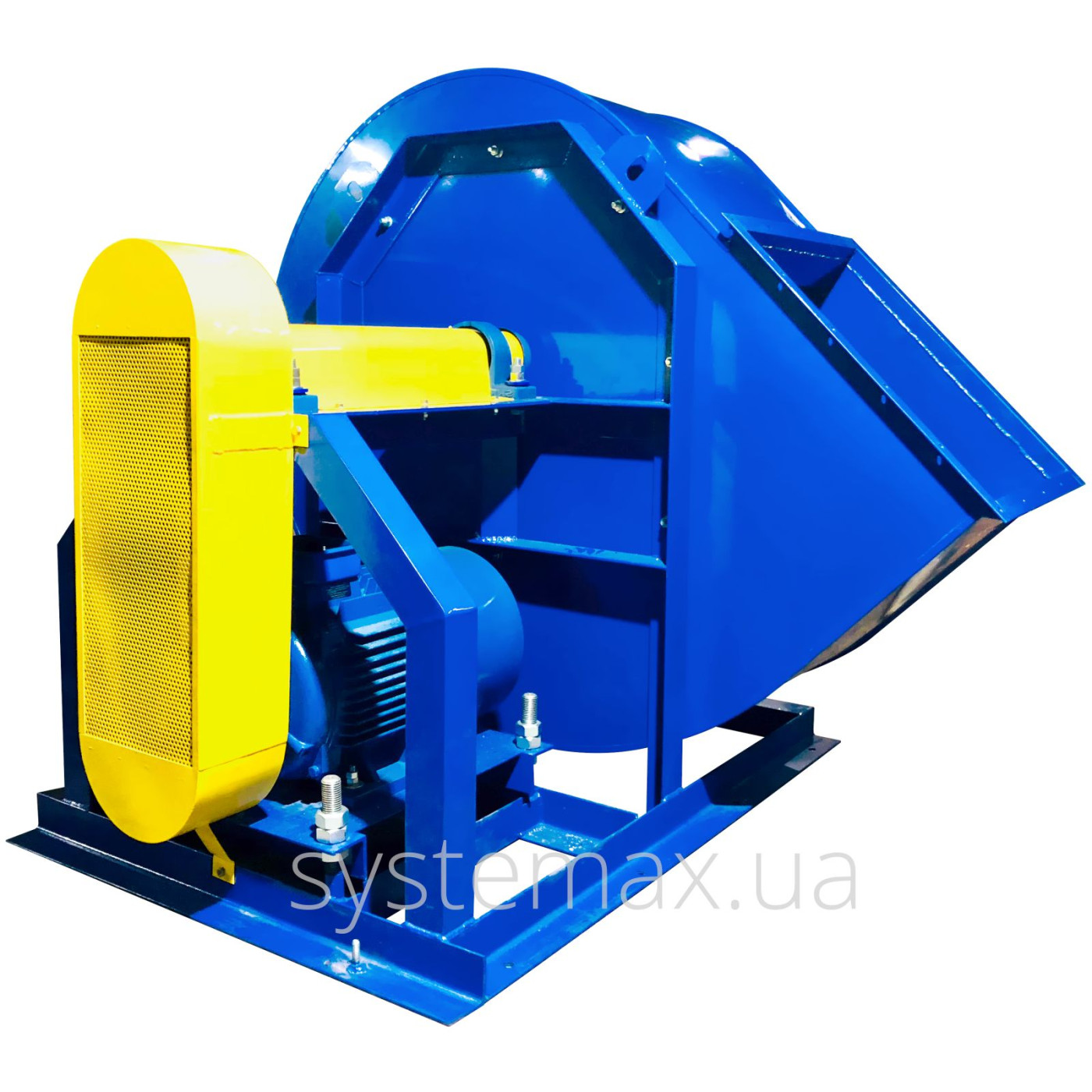

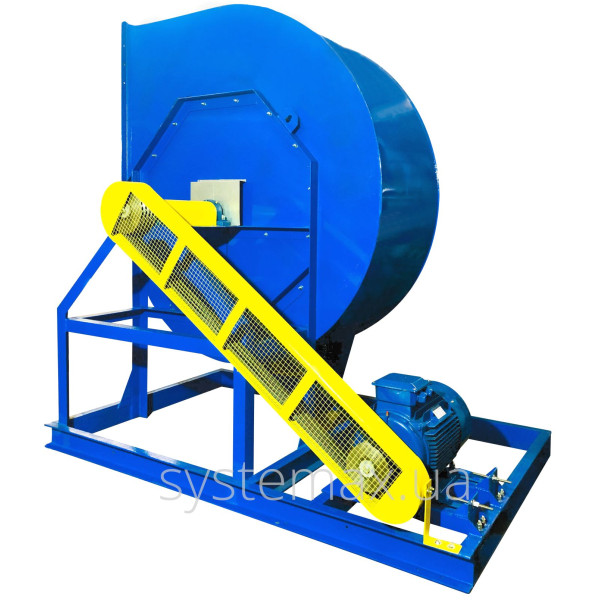

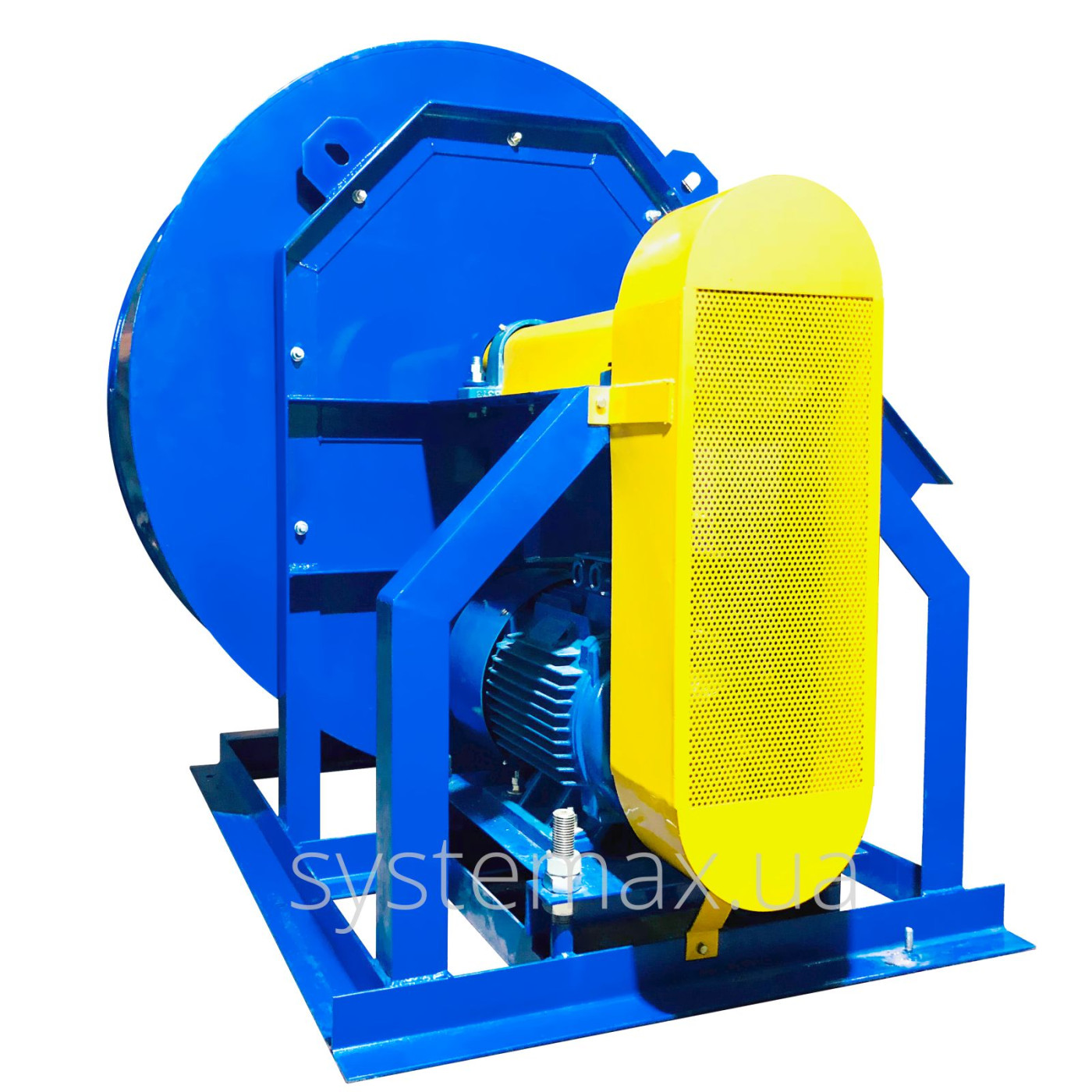

  • исполнение через клино-ременную передачу (схема 5);

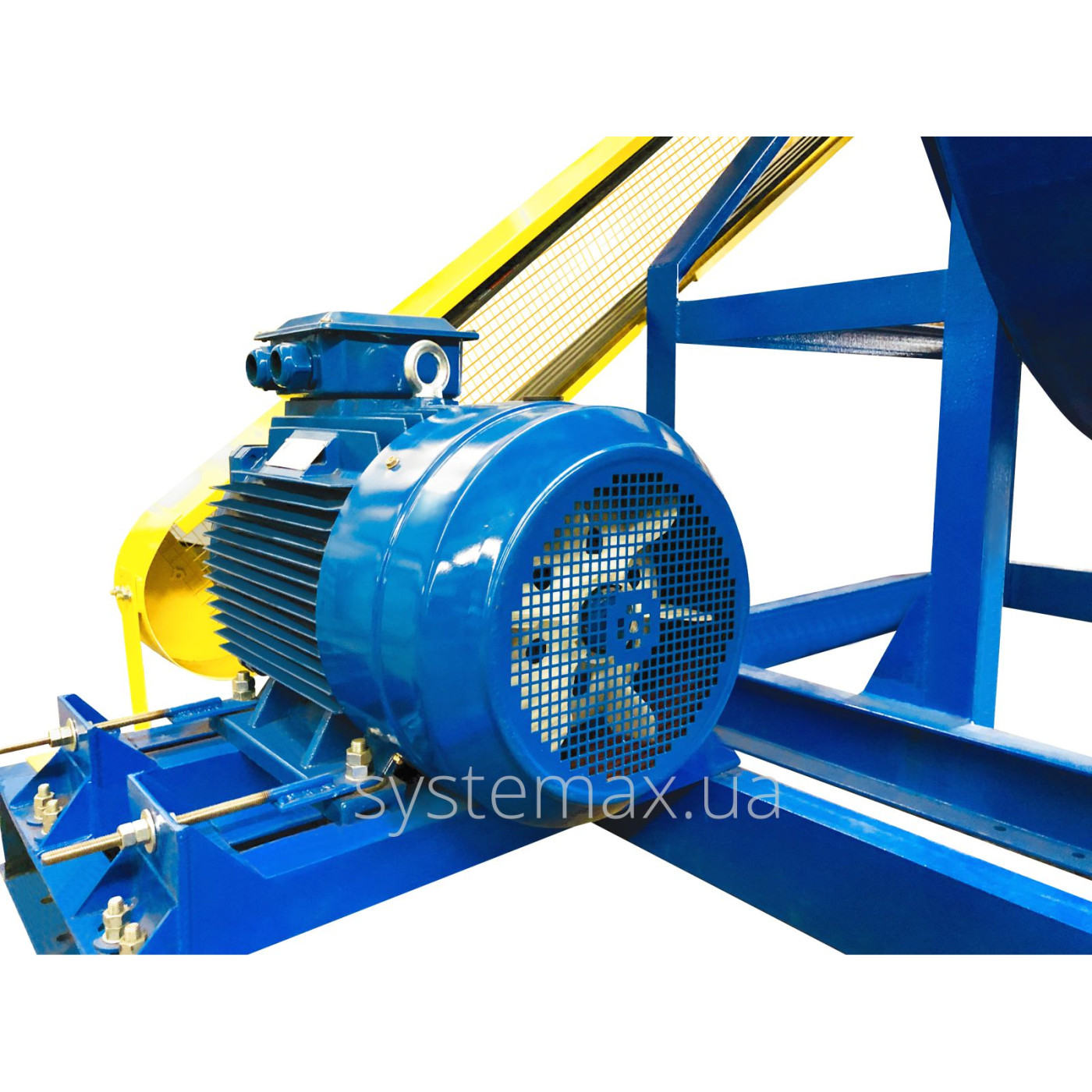

  • электродвигатель общепромышленный (взрывозащищенный - под заказ);
  • напряжение сети 380 В.

Применение ВЦ 4-76

Центробежные вентиляторы ВЦ 4-76 относятся к серии вентиляторов низкого давления. Это единственная модель, которая имеет пустотелые лопатки рабочего колеса. Прекрасно работает при повышенных температурах рабочей среды вплоть до 160°С и не поддается температурным деформациям.

ВЦ 4 76 - жаростойкий вентилятор. Используется преимущественно на хлебоприёмочных предприятиях (элеваторах) для сушки зерна в зерносушильных аппаратах. Перемещаемой средой являются смесь воздуха и неагрессивных газообразных продуктов сгорания твердых, жидких и газообразных топлив с содержанием пыли и других твердых примесей не более 100 мг/м³. Липких веществ и волокнистых материалов быть не должно.



Направление вращения вентилятора ВЦ 4-76 и углы поворота корпуса улитки

Направление и угол поворота корпуса центробежного вентилятора ВЦ 4-76 (ВР 89-76)

Обозначения на схеме

ПР - правое вращение вентилятора: ВЦ 4-76 (правый)
ЛЕВ - левое вращение вентилятора: ВЦ 4-76 (левый)
0°...315° - угол поворота корпуса вентилятора


Как определить направление вращения

Направление корпуса вентилятора соответствует направлению вращения рабочего колеса и определяется СО СТОРОНЫ ВСАСЫВАНИЯ ВОЗДУХА:

  • вращение ПРАВОЕ - если спираль улитки направлена ЗА часовой стрелкой
  • вращение ЛЕВОЕ - если спираль улитки направлена ПРОТИВ часовой стрелки


Углы поворота корпуса ВЦ 4-76

Все центробежные вентиляторы ВЦ 4-76 имеют возможность изменения угла поворота улитки. Это существенно упрощает монтаж как самого вентилятора, так и подводимых к нему воздуховодов. Поворачиваться улитка может на 45°, 90°, 135°, 180°, 225°, 270° и 315°.


×
