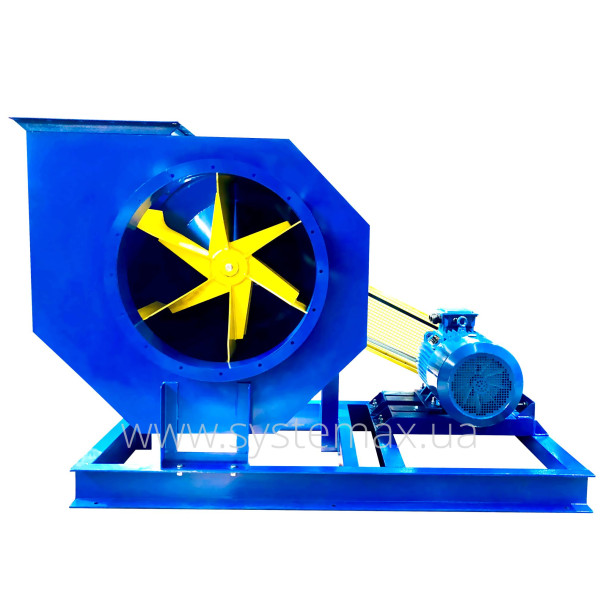

Вентиляторы пылевые ВЦП 7-40

Сделано в Украине

ОБЩИЕ СВЕДЕНИЯ

  • Одностороннего всасывания
  • Корпус спиральный поворотный
  • Вперед загнутые лопатки
  • Количество лопаток 6 шт.
  • Направление вращения - правое и левое

ВАРИАНТЫ ИСПОЛНЕНИЯ ВЕНТИЛЯТОРА

  • Из углеродистой стали
  • Из нержавеющей стали
  • Из разнородных металлов
  • Из алюминиевых сплавов
Номер вентилятора Электродвигатель Мощность Частота Производительность Давление Вес Цена, с НДС
ВЦП 7-40 №4 Перейти » 24 216 грн АИР100S4 3 кВт 1500 об/мин
28 232 грнЗаказать
АИР112М2 7,5 кВт 3000 об/мин
29 486 грнЗаказать
АИР132М2 11 кВт 3000 об/мин
31 593 грнЗаказать
ВЦП 7-40 №5 Перейти » 30 537 грн АИР100L4 4 кВт 1500 об/мин 3950 м³/час 2000 Па 187 кг
35 824 грнЗаказать
АИР112М4 5,5 кВт 1500 об/мин 4500 м³/час 2100 Па 195 кг
35 997 грнЗаказать
АИР132S4 7,5 кВт 1500 об/мин 6000 м³/час 2200 Па 202 кг
37 327 грнЗаказать
АИР132М2 11 кВт 3000 об/мин 7000 м³/час 3000 Па 204 кг
37 911 грнЗаказать
АИР160S2 15 кВт 3000 об/мин 8900 м³/час 2600 Па 266 кг
41 270 грнЗаказать
АИР160М2 18,5 кВт 3000 об/мин 12000 м³/час 1600 Па 280 кг
42 674 грнЗаказать
ВЦП 7-40 №6,3 Перейти » 36 855 грн АИР100L4 4 кВт 1500 об/мин 5500 м³/час 1500 Па 342 кг
42 142 грнЗаказать
АИР112М4 5,5 кВт 1500 об/мин 6500 м³/час 1600 Па 350 кг
42 315 грнЗаказать
АИР132S4 7,5 кВт 1500 об/мин 6900 м³/час 1900 Па 357 кг
43 645 грнЗаказать
АИР132М4 11 кВт 1500 об/мин 7500 м³/час 2600 Па 365 кг
44 955 грнЗаказать
АИР160S4 15 кВт 1500 об/мин 8300 м³/час 3500 Па 430 кг
48 172 грнЗаказать
АИР160М4 18,5 кВт 1500 об/мин 11000 м³/час 3200 Па 447 кг
49 308 грнЗаказать
АИР180S4 22 кВт 1500 об/мин 13000 м³/час 3000 Па 465 кг
53 353 грнЗаказать
АИР180М2 30 кВт 3000 об/мин 19000 м³/час 1600 Па 475 кг
54 374 грнЗаказать
ВЦП 7-40 №8 Перейти » 50 544 грн АИР132М4 11 кВт 1500 об/мин 9800 м³/час 2000 Па 575 кг
58 644 грнЗаказать
АИР160S4 15 кВт 1500 об/мин 12000 м³/час 2400 Па 640 кг
61 861 грнЗаказать
АИР160М4 18,5 кВт 1500 об/мин 13200 м³/час 2700 Па 657 кг
62 997 грнЗаказать
АИР180S4 22 кВт 1500 об/мин 14000 м³/час 3000 Па 675 кг
66 542 грнЗаказать
АИР180М4 30 кВт 1500 об/мин 14200 м³/час 4000 Па 705 кг
69 104 грнЗаказать
АИР200М4 37 кВт 1500 об/мин 17000 м³/час 3700 Па 745 кг
75 221 грнЗаказать
АИР200L4 45 кВт 1500 об/мин 22000 м³/час 3300 Па 775 кг
77 348 грнЗаказать
АИР225М4 55 кВт 1500 об/мин 27000 м³/час 2700 Па 840 кг
83 584 грнЗаказать
ВЦП 7-40 №9 Перейти » договорная АИР180S4 22 кВт 1500 об/мин 15000 м³/час 2000 Па 810 кг
договорнаяЗаказать
АИР180М4 30 кВт 1500 об/мин 17000 м³/час 2600 Па 840 кг
договорнаяЗаказать
АИР200М4 37 кВт 1500 об/мин 18000 м³/час 3200 Па 880 кг
договорнаяЗаказать
АИР200L4 45 кВт 1500 об/мин 23000 м³/час 3100 Па 910 кг
договорнаяЗаказать
АИР225М4 55 кВт 1500 об/мин 27000 м³/час 2800 Па 975 кг
договорнаяЗаказать
АИР250S4 75 кВт 1500 об/мин 40000 м³/час 1700 Па 1100 кг
договорнаяЗаказать

Обзор пылевых вентиляторов ВЦП 7 40 (ВРП 140 40)

Общие данные

  • вентиляторы пылевые;
  • материал - углеродистая сталь
    (алюминий, нержавеющая сталь, разнородные металлы - под заказ);
  • покраска вентилятора - порошковая;
  • количество лопаток рабочего колеса - 6 шт.;
  • правое или левое вращение;
  • есть возможность поворота корпуса от 0 до 315° (шаг 45°);
  • исполнение через клино-ременную передачу (схема 5);
  • электродвигатель общепромышленный (взрывозащищенный - под заказ);
  • напряжение сети 380 В.

Применение ВЦП 7-40

Центробежные пылевые вентиляторы ВЦП 7-40 относятся к серии пылевиков среднего давления. Используются для подачи запыленного воздуха в системы пылеочистки, для транспортировки стружки, опилок, шелухи, прочих мелких легких материалов.

Пылевые радиальные (центробежные) вентиляторы ВЦП 7-40 предназначены для перемещения запыленного воздуха и неагрессивных пыле-газовых смесей. В транспортируемой рабочей среде не должно быть липких веществ и волокнистых материалов. Пыль и мелкие твердые частицы могут присутствовать в концентрации до 1 кг/м³.



Направление вращения вентилятора ВЦП 7-40 и углы поворота корпуса улитки

Направление и угол поворота корпуса пылевого вентилятора ВЦП 7-40 (ВРП 140-40)

Обозначения на схеме

ПР - правое вращение вентилятора: ВЦП 7-40 (правый)
ЛЕВ - левое вращение вентилятора: ВЦП 7-40 (левый)
0°...315° - угол поворота корпуса вентилятора


Как определить направление вращения

Направление корпуса вентилятора соответствует направлению вращения рабочего колеса и определяется СО СТОРОНЫ ВСАСЫВАНИЯ ВОЗДУХА:

  • вращение ПРАВОЕ - если спираль улитки направлена ЗА часовой стрелкой
  • вращение ЛЕВОЕ - если спираль улитки направлена ПРОТИВ часовой стрелки


Углы поворота корпуса ВЦП 7-40

Все центробежные вентиляторы ВЦП 7-40 имеют возможность изменения угла поворота улитки. Это существенно упрощает монтаж как самого вентилятора, так и подводимых к нему воздуховодов. Поворачиваться улитка может на 45°, 90°, 135°, 180°, 225°, 270° и 315°.

×
