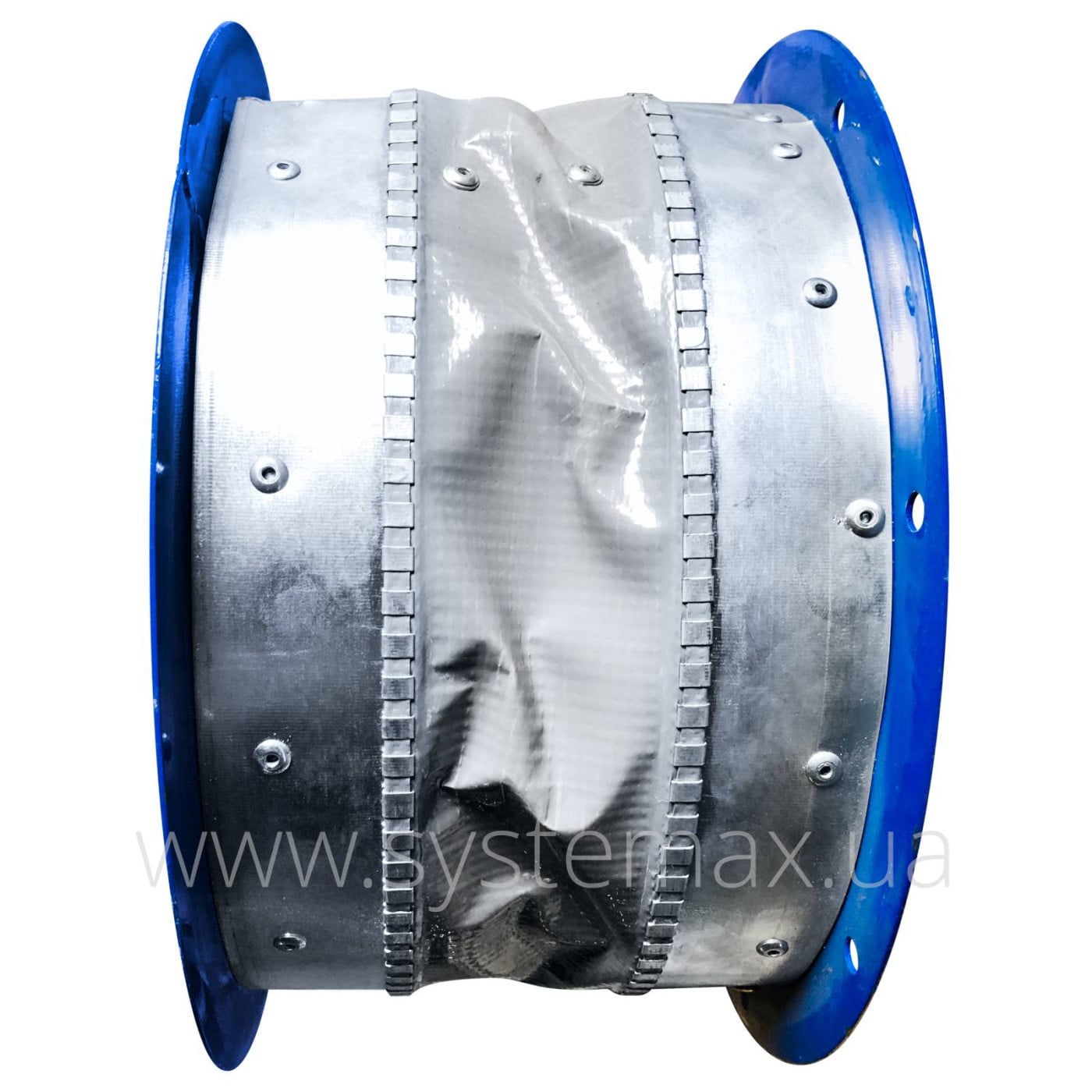

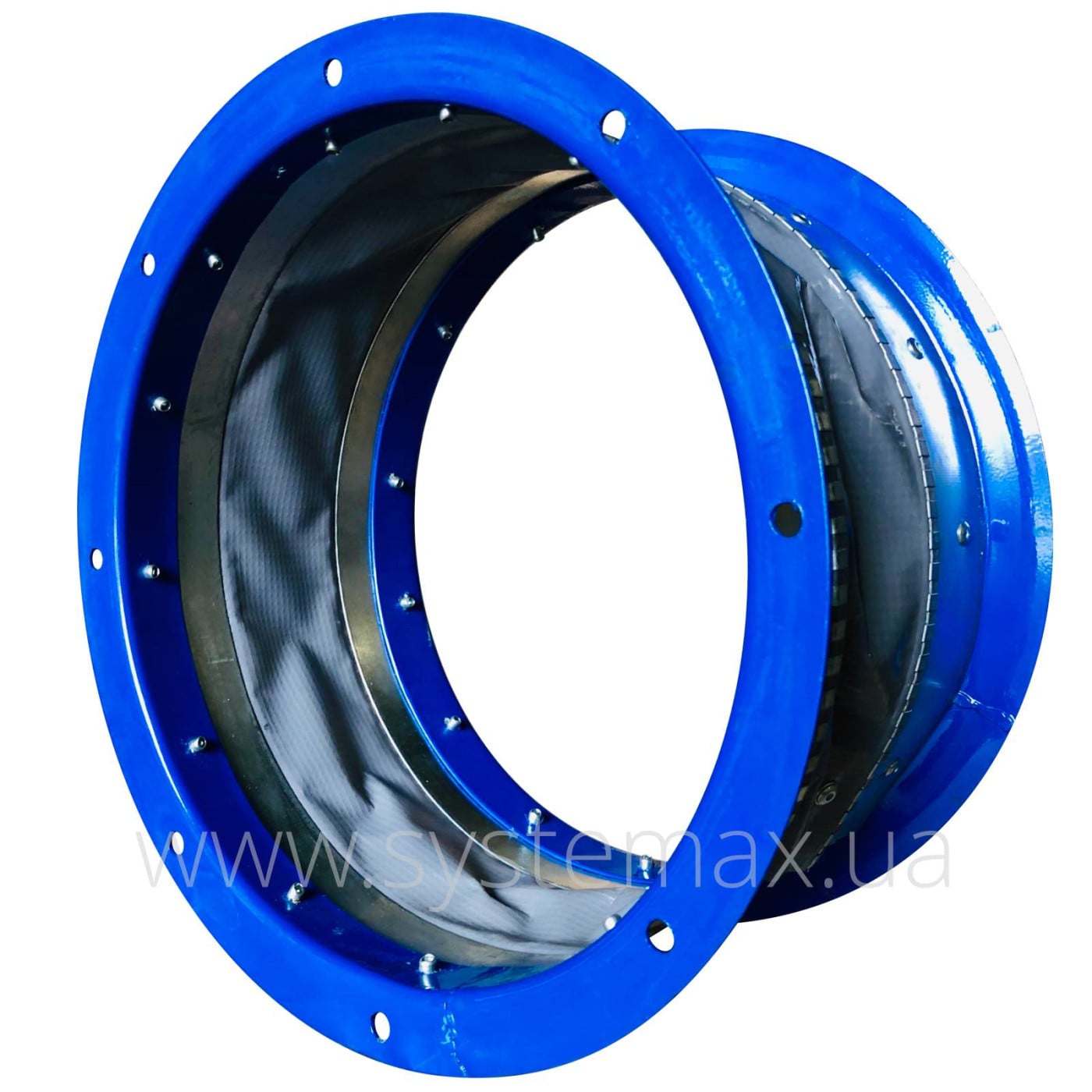

Гибкие вставки круглые В

Сделано в Украине
Наименование модели Применение Сечение проточной части Масса Цена, с НДС
В.00.00 Перейти » 529 грн ВЦ 10-28 №2,5 Ø160 мм 1,2 кг
529 грнЗаказать
В.00.00-01 Перейти » 561 грн ВВД №5 Ø180 мм 1,6 кг
561 грнЗаказать
В.00.00-02 Перейти » 592 грн ВЦ 14-46 №2 / ВЦ 10-28 №3,15 Ø200 мм 1,8 кг
592 грнЗаказать
В.00.00-03 Перейти » 623 грн ВЦ 4-75 / 14-46 / 4-70 №2,5 Ø250 мм 2,2 кг
623 грнЗаказать
В.00.00-04 Перейти » 655 грн ВВД №8 Ø280 мм 2,4 кг
655 грнЗаказать
В.00.00-05 Перейти » 686 грн ВЦ 4-75 / 14-46 / 4-70 №3,15 Ø315 мм 2,7 кг
686 грнЗаказать
В.00.00-06 Перейти » 717 грн ВЦ 10-28 №4 Ø250 мм 2,2 кг
717 грнЗаказать
В.00.00-07 Перейти » 749 грн ВЦП 7-40 №6,3 Ø355 мм 3,1 кг
749 грнЗаказать
В.00.00-08 Перейти » 780 грн ВЦ 4-75 / 14-46 / 4-70 №4 Ø400 мм 3,3 кг
780 грнЗаказать
В.00.00-09 Перейти » 811 грн ВЦ 4-75 / 14-46 / 4-70 №5 Ø500 мм 5,3 кг
811 грнЗаказать
В.00.00-10 Перейти » 843 грн ВЦ 6-28 №6,3 Ø400 мм 3,3 кг
843 грнЗаказать
В.00.00-11 Перейти » 874 грн ВЦП 6-45 №6,3 Ø560 мм 5,9 кг
874 грнЗаказать
В.00.00-12 Перейти » 906 грн ВЦ 4-75 / 14-46 / 4-70 №6,3 Ø630 мм 6,6 кг
906 грнЗаказать
В.00.00-13 Перейти » 937 грн ВЦП 6-45 №8 Ø710 мм 7,4 кг
937 грнЗаказать
В.00.00-14 Перейти » 968 грн ВЦ 4-75 / 14-46 / 4-70 №8 Ø800 мм 8,3 кг
968 грнЗаказать
В.00.00-15 Перейти » 1 000 грн ВЦ 4-75 / 4-70 №10 Ø1000 мм 17,2 кг
1 000 грнЗаказать
В.00.00-16 Перейти » 1 031 грн ВЦ 4-75 / 4-70 №12,5 Ø1250 мм 21,6 кг
1 031 грнЗаказать
В.00.00-17 Перейти » 1 062 грн ВЦ 4-76 №16 Ø1400 мм 24,1 кг
1 062 грнЗаказать
В.00.00-18 Перейти » 1 094 грн ВЦ 4-70 №16 Ø1600 мм 27,4 кг
1 094 грнЗаказать
В.00.00-19 Перейти » 1 125 грн ВЦ 4-75 / 4-70 №20 Ø1800 мм 31,8 кг
1 125 грнЗаказать

Обзор гибких вставок ВГ-В

Общие данные

  • вставки гибкие круглые промышленные;
  • внутренний диаметр Ø160 ... 1800 мм;
  • материал - черная и оцинкованная сталь, армированный ПВХ
    (нержавеющая сталь из стеклотканью - под заказ);
  • покраска - порошковая;
  • производитель - вентиляторный завод СИСТЕМАКС (Украина);
  • гарантия 2 года.


Назначение вибровставок В

Гибкие вставки серии В круглого сечения (другая маркировка ВГ-В или ВГВ) предназначены для предотвращения передачи механической вибрации и шума от вентилятора к воздушному каналу или другому элементу вентиляционной сети.

Исходя из места установки ВГ-В могут применяться как:

  • круглые гибкие вставки для вентиляторов;
  • круглые гибкие вставки для воздуховодов (трубопроводов).


Для промышленных вентиляторов вибровставки серии В устанавливаются на стороне всасывания (в маркировке В означает "всасывание", а Н - "нагнетание"). При наличии в вентиляционной сети других источников вибрации место установки выбирается исходя из их расположения. В таком случае гибкая вставка для круглых воздуховодов может быть смонтирована "до", "после" или с обеих сторон источника вибрации.

Основные требования к параметрам перемещаемой среды: температура в диапазоне от -50°С до +80°С



Конструкция и габаритные размеры круглых гибких вставок В

Чертеж круглой гибкой вставки В
Гибкая вставка D D1 n Тип вентилятора
мм шт.
В.00.00 160 210 6 ВЦ 10-28 №2,5
В.00.00-01 180 230 6 ВВД №5
В.00.00-02 200 250 6 ВЦ 14-46 №2 / ВЦ 10-28 №3,15
В.00.00-03 250 300 6 ВЦ 4-75 / 14-46 / 4-70 №2,5
В.00.00-04 280 330 6 ВВД №8
В.00.00-05 315 365 8 ВЦ 4-75 / 14-46 / 4-70 №3,15
В.00.00-06 250 300 6 ВЦ 10-28 №4
В.00.00-07 355 405 8 ВЦП 7-40 №6,3
В.00.00-08 400 450 8 ВЦ 4-75 / 14-46 / 4-70 №4
В.00.00-09 500 564 10 ВЦ 4-75 / 14-46 / 4-70 №5
В.00.00-10 400 564 8 ВЦ 6-28 №6,3
В.00.00-11 560 624 10 ВЦП 6-45 №6,3
В.00.00-12 630 694 10 ВЦ 4-75 / 14-46 / 4-70 №6,3
В.00.00-13 710 874 12 ВЦП 6-45 №8
В.00.00-14 800 864 12 ВЦ 4-75 / 14-46 / 4-70 №8
В.00.00-15 1000 1080 16 ВЦ 4-75 / 4-70 №10
В.00.00-16 1250 1330 18 ВЦ 4-75 / 4-70 №12,5
В.00.00-17 1400 1480 22 ВЦ 4-76 №16
В.00.00-18 1600 1680 26 ВЦ 4-75 / 4-70 №16
В.00.00-19 1800 1920   ВЦ 4-75 / 4-70 №20

×
