Гнучкі вставки круглі В

Зроблено в Україні
Найменування моделі Застосування Перетин проточної частини Вага Ціна
В.00.00 Перейти » 540 грн ВЦ 10-28 №2,5 Ø160 мм 1,2 кг
540 грнЗамовити
В.00.00-01 Перейти » 570 грн ВВД №5 Ø180 мм 1,6 кг
570 грнЗамовити
В.00.00-02 Перейти » 610 грн ВЦ 14-46 №2 / ВЦ 10-28 №3,15 Ø200 мм 1,8 кг
610 грнЗамовити
В.00.00-03 Перейти » 674 грн ВЦ 4-75 / 14-46 / 4-70 №2,5 Ø250 мм 2,2 кг
674 грнЗамовити
В.00.00-04 Перейти » 771 грн ВВД №8 Ø280 мм 2,4 кг
771 грнЗамовити
В.00.00-05 Перейти » 931 грн ВЦ 4-75 / 14-46 / 4-70 №3,15 Ø315 мм 2,7 кг
931 грнЗамовити
В.00.00-06 Перейти » 990 грн ВЦ 10-28 №4 Ø250 мм 2,2 кг
990 грнЗамовити
В.00.00-07 Перейти » 1 040 грн ВЦП 7-40 №6,3 Ø355 мм 3,1 кг
1 040 грнЗамовити
В.00.00-08 Перейти » 1 114 грн ВЦ 4-75 / 14-46 / 4-70 №4 Ø400 мм 3,3 кг
1 114 грнЗамовити
В.00.00-09 Перейти » 1 250 грн ВЦ 4-75 / 14-46 / 4-70 №5 Ø500 мм 5,3 кг
1 250 грнЗамовити
В.00.00-10 Перейти » 1 270 грн ВЦ 6-28 №6,3 Ø400 мм 3,3 кг
1 270 грнЗамовити
В.00.00-11 Перейти » 1 281 грн ВЦП 6-45 №6,3 Ø560 мм 5,9 кг
1 281 грнЗамовити
В.00.00-12 Перейти » 1 397 грн ВЦ 4-75 / 14-46 / 4-70 №6,3 Ø630 мм 6,6 кг
1 397 грнЗамовити
В.00.00-13 Перейти » 1 450 грн ВЦП 6-45 №8 Ø710 мм 7,4 кг
1 450 грнЗамовити
В.00.00-14 Перейти » 1 454 грн ВЦ 4-75 / 14-46 / 4-70 №8 Ø800 мм 8,3 кг
1 454 грнЗамовити
В.00.00-15 Перейти » 1 990 грн ВЦ 4-75 / 4-70 №10 Ø1000 мм 17,2 кг
1 990 грнЗамовити
В.00.00-16 Перейти » 2 254 грн ВЦ 4-75 / 4-70 №12,5 Ø1250 мм 21,6 кг
2 254 грнЗамовити
В.00.00-17 Перейти » 2 426 грн ВЦ 4-76 №16 Ø1400 мм 24,1 кг
2 426 грнЗамовити
В.00.00-18 Перейти » 2 673 грн ВЦ 4-70 №16 Ø1600 мм 27,4 кг
2 673 грнЗамовити
В.00.00-19 Перейти » 2 743 грн ВЦ 4-75 / 4-70 №20 Ø1800 мм 31,8 кг
2 743 грнЗамовити

Огляд гнучких вставок ВГ-В

Загальні дані

  • вставки гнучкі круглі промислові;
  • внутрішній діаметр Ø160 ... 1800 мм;
  • матеріал - чорна і оцинкована сталь, армований ПВХ
    (нержавіюча сталь із склотканиною - під замовлення);
  • фарбування - порошкове;
  • виробник - вентиляторний завод СИСТЕМАКС (Україна);
  • гарантія 2 роки.

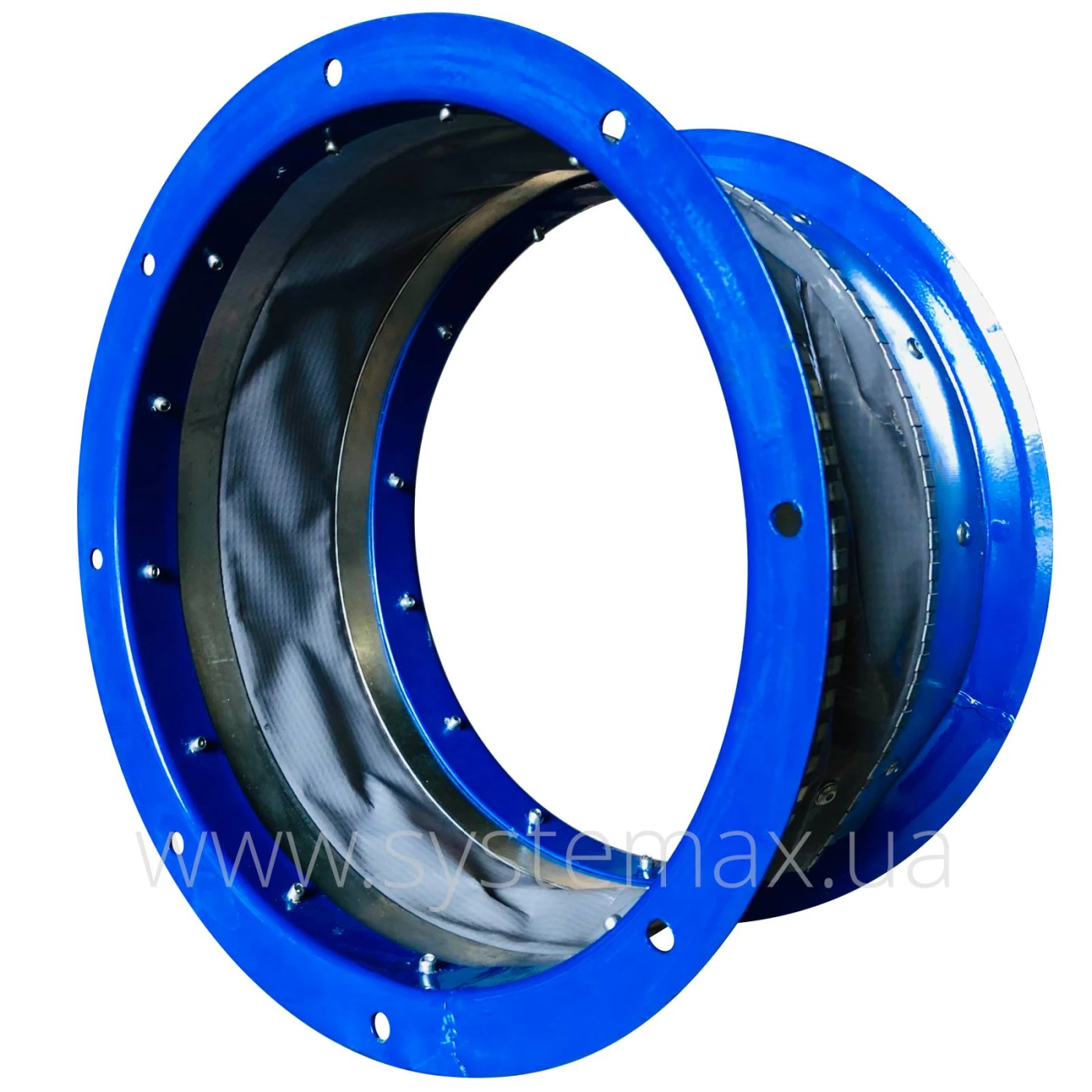

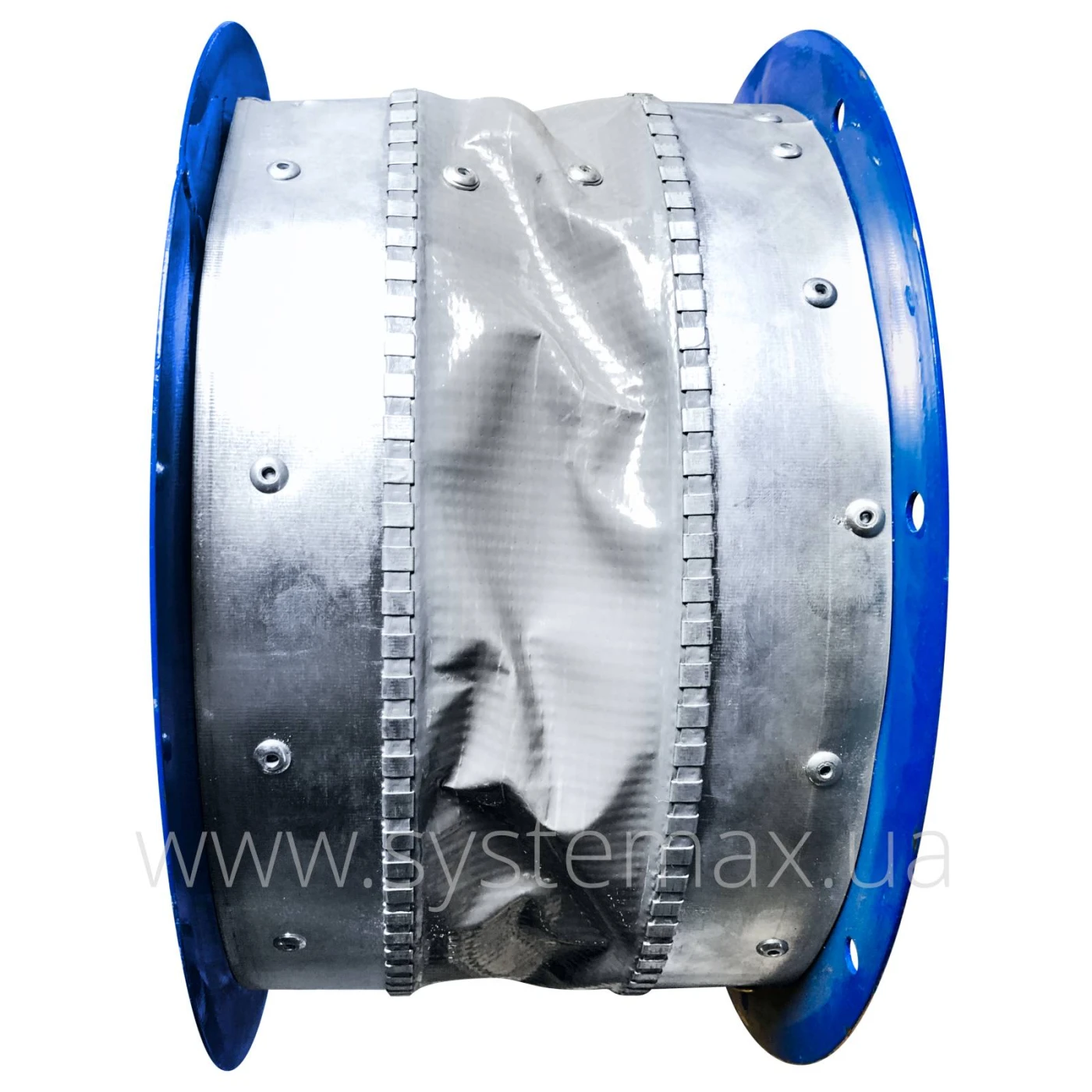

Призначення вібровставок В

Гнучкі вставки серії В в круглому виконанні (інше маркування ВГ-В або ВГВ) призначені для запобігання передачі механічної вібрації і шуму від вентилятора до повітряного канала або іншого елемента вентиляційної мережі.

Виходячи з місця установки ВГ-В можуть застосовуваться як:

  • круглі гнучкі вставки для вентиляторів;
  • круглі гнучкі вставки для повітроводів (трубопроводів).


Для промислових вентиляторів вібровставки серії В встановлюються на стороні всмоктування (в маркуванні В означає "всмоктування", а Н - "нагнітання"). За наявності у вентиляційній мережі інших джерел вібрації місце установки вибирається виходячи з їх розміщення. В такому випадку гнучка вставка для круглих повітроводів може бути змонтована "до", "після" або з обох сторін джерела вібрації.

Основні вимоги до параметрів переміщуваного середовища: температура в діапазоні від -50°С до +80°С



Конструкція і габаритні розміри круглих гнучких вставок В

Креслення круглої гнучкої вставки В
Гнучка вставка D D1 n Тип вентилятора
мм шт.
В.00.00 160 210 6 ВЦ 10-28 №2,5
В.00.00-01 180 230 6 ВВД №5
В.00.00-02 200 250 6 ВЦ 14-46 №2 / ВЦ 10-28 №3,15
В.00.00-03 250 300 6 ВЦ 4-75 / 14-46 / 4-70 №2,5
В.00.00-04 280 330 6 ВВД №8
В.00.00-05 315 365 8 ВЦ 4-75 / 14-46 / 4-70 №3,15
В.00.00-06 250 300 6 ВЦ 10-28 №4
В.00.00-07 355 405 8 ВЦП 7-40 №6,3
В.00.00-08 400 450 8 ВЦ 4-75 / 14-46 / 4-70 №4
В.00.00-09 500 564 10 ВЦ 4-75 / 14-46 / 4-70 №5
В.00.00-10 400 564 8 ВЦ 6-28 №6,3
В.00.00-11 560 624 10 ВЦП 6-45 №6,3
В.00.00-12 630 694 10 ВЦ 4-75 / 14-46 / 4-70 №6,3
В.00.00-13 710 874 12 ВЦП 6-45 №8
В.00.00-14 800 864 12 ВЦ 4-75 / 14-46 / 4-70 №8
В.00.00-15 1000 1080 16 ВЦ 4-75 / 4-70 №10
В.00.00-16 1250 1330 18 ВЦ 4-75 / 4-70 №12,5
В.00.00-17 1400 1480 22 ВЦ 4-76 №16
В.00.00-18 1600 1680 26 ВЦ 4-75 / 4-70 №16
В.00.00-19 1800 1920   ВЦ 4-75 / 4-70 №20

×
