ВЕНТС ВК (VENTS VK) канальні вентилятори пластиковий корпус

brand logo
Зроблено в Україні  brand flag
Найменування моделі Діаметр повітр.каналу Напруга Продуктивність Тиск Вага Ціна
ВК 100 Б Перейти » договірна 100 мм 220 В 205 м³/год 225 Па 2,01 кг
договірнаЗамовити
ВК 100 Перейти » договірна 100 мм 220 В 250 м³/год 350 Па 2,01 кг
договірнаЗамовити
ВК 125 Б Перейти » договірна 125 мм 220 В 260 м³/год 204 Па 2,2 кг
договірнаЗамовити
ВК 125 Перейти » договірна 125 мм 220 В 355 м³/год 334 Па 2,2 кг
договірнаЗамовити
ВК 150 Перейти » договірна 150, 160 мм 220 В 460 м³/год 290 Па 2,45 кг
договірнаЗамовити
ВК 200 Перейти » договірна 200 мм 220 В 780 м³/год 365 Па 3,0 кг
договірнаЗамовити
ВКС 200 Перейти » договірна 200 мм 220 В 930 м³/год 508 Па 4,3 кг
договірнаЗамовити
ВК 250 Б Перейти » договірна 250 мм 220 В 865 м³/год 345 Па 4,3 кг
договірнаЗамовити
ВК 250 Перейти » договірна 250 мм 220 В 1080 м³/год 497 Па 4,3 кг
договірнаЗамовити
ВК 315 Перейти » договірна 315 мм 220 В 1340 м³/год 505 Па 4,85 кг
договірнаЗамовити
ВКС 315 Перейти » договірна 315 мм 220 В 1700 м³/год 651 Па 4,85 кг
договірнаЗамовити

Огляд вентиляторів ВЕНТС ВК

Загальні данні

  • вентилятори центробіжні (радіальні);
  • канальні - для монтажу в круглі повітропроводи;
  • корпус із високоміцного пластику;
  • робоче колесо із оцинкованої сталі;
  • електродвигун - BLAUBERG (Німеччина);
  • максимальна продуктивність до 1700 м³/час;
  • максимальний робочий тиск до 649 Па;
  • напруга мережі 220 В;
  • виробник - VENTS (Україна);
  • гарантія 2 роки.


Застосування ВЕНТС ВК

Серія вентиляторів ВЕНТС ВК застосовується для організації приточної або витяжної вентиляції через систему круглих повітропроводів у приміщеннях різних типів: магазини, ресторани, торгові центри, офіси, склади, невеликі виробничі цехи і т.д.

Розмірна лінійка вентиляторів розрахована на монтаж в круглі повітряні канали діаметром 100, 125, 150, 200, 250 і 315 мм. Для приміщень, де потрібна тиха робота вентилятора, є малошумна модифікація з маркуванням "Б". А для забезпечення більш високих робочих параметрів тиску і продуктивності використовується модифікація з двигуном підвищеної потужності "С".



Технічні параметри ВЕНТС ВК

Канальний вентилятор Діаметр повітропроводу Напруга
мережі
Сила
струму
Частота
струму
Частота обертання Споживана
потужність
Продуктивність Тиск Рівень шуму Температура повітря Клас захисту Маса
мм В А Гц об/хв Вт м³/год Па дБ(А) °С   кг
ВК 100 Б 100 220 0,38 50 2650 62 205 225 36 -25...+55 IP X4 2,01
ВК 100 100 220 0,34 50 2820 80 250 350 40 -25...+55 IP X4 2,01
ВК 125 Б 125 220 0,38 50 2610 61 260 204 36 -25...+55 IP X4 2,2
ВК 125 125 220 0,34 50 2800 79 355 334 40 -25...+55 IP X4 2,2
ВК 150 150, 160 220 0,35 50 2725 80 460 290 42 -25...+55 IP X4 2,45
ВК 200 200 220 0,47 50 2660 107 780 365 46 -25...+55 IP X4 3,0
ВКС 200 200 220 0,76 50 2125 173 930 508 48 -25...+45 IP X4 4,3
ВК 250 Б 250 220 0,47 50 2560 108 865 345 47 -25...+55 IP X4 4,3
ВК 250 250 220 0,76 50 2090 173 1080 497 49 -25...+55 IP X4 4,3
ВК 315 315 220 0,88 50 2655 200 1340 505 48 -25...+55 IP X4 4,85
ВКС 315 315 220 1,36 50 2590 310 1700 651 57 -25...+45 IP X4 4,85


Конструктивні особливості

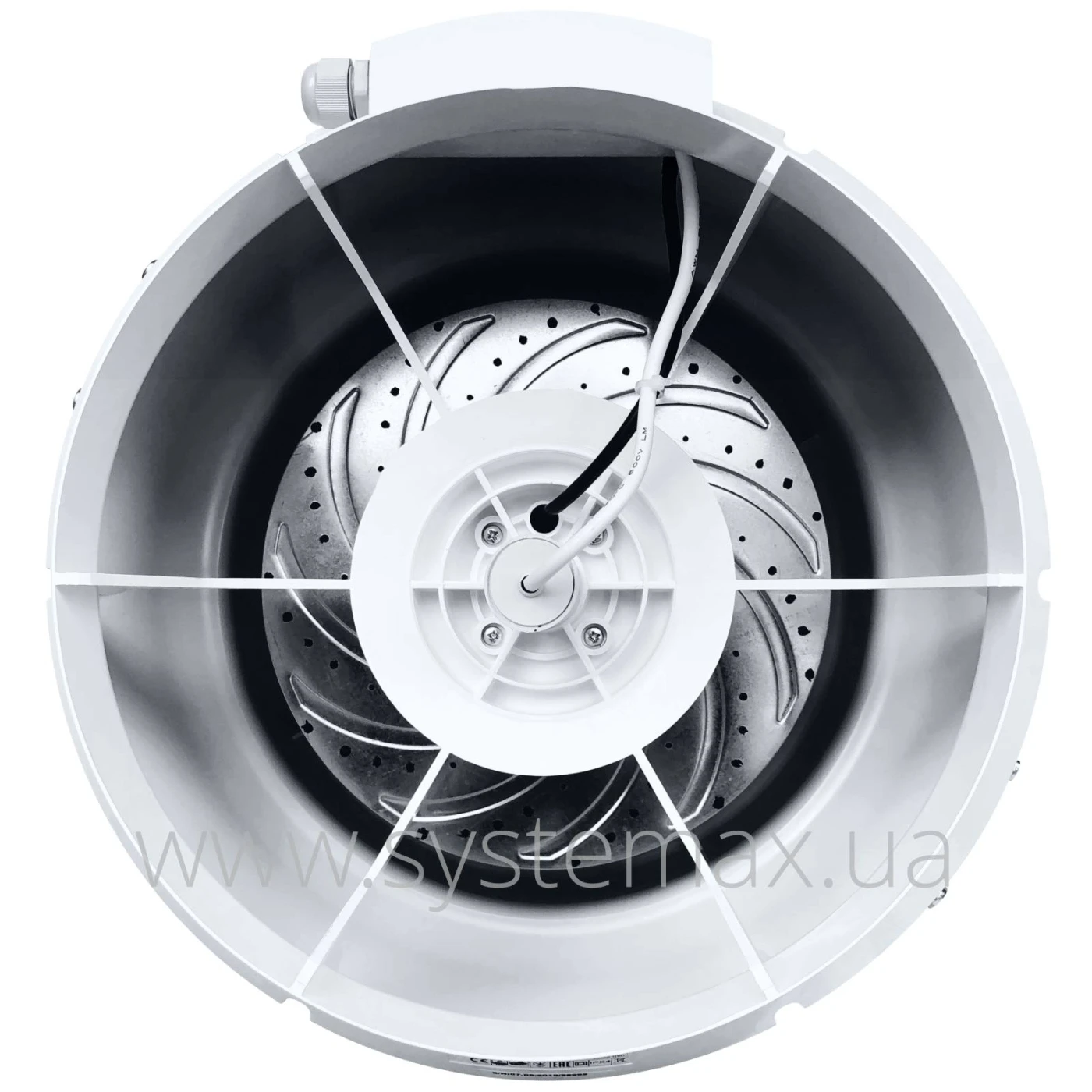

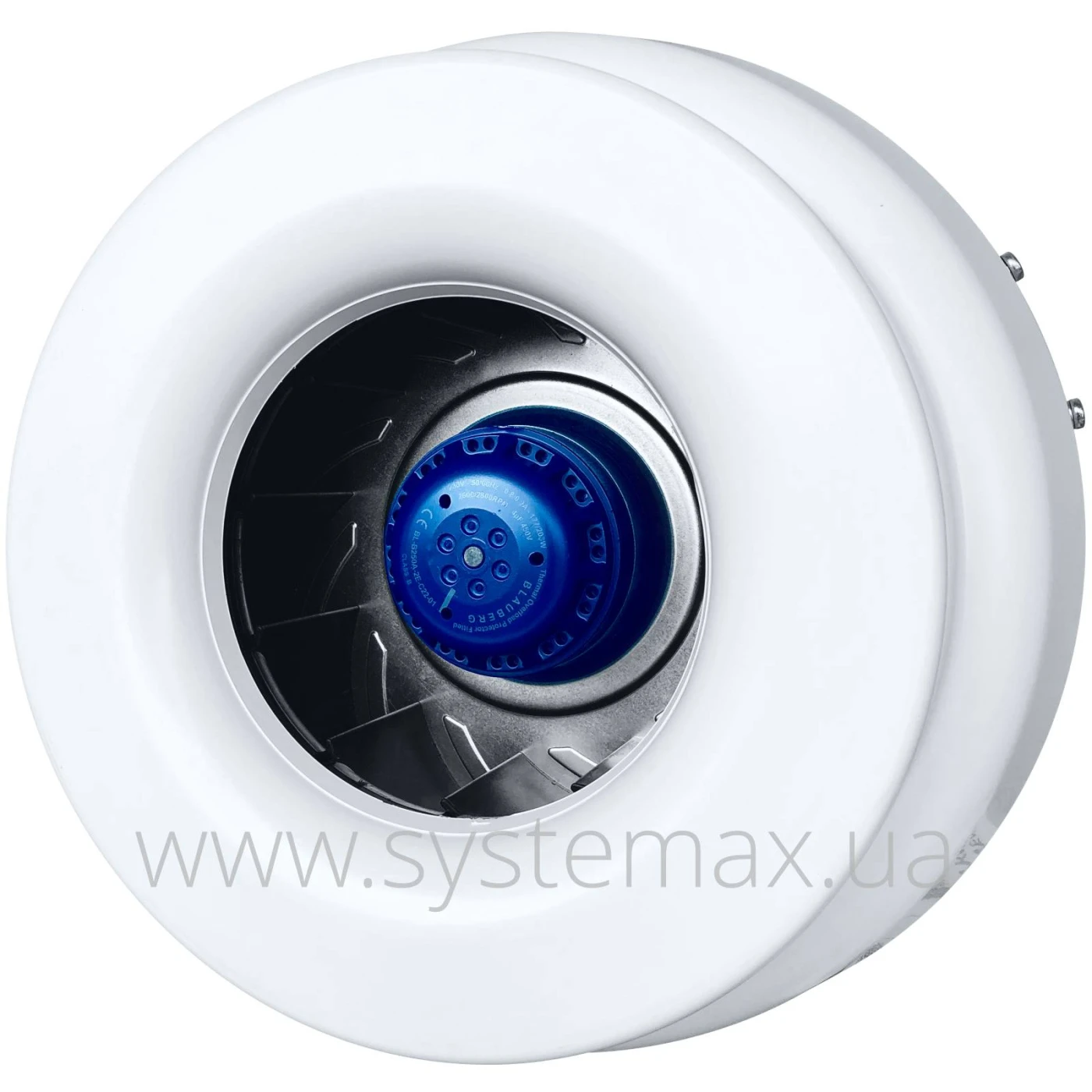

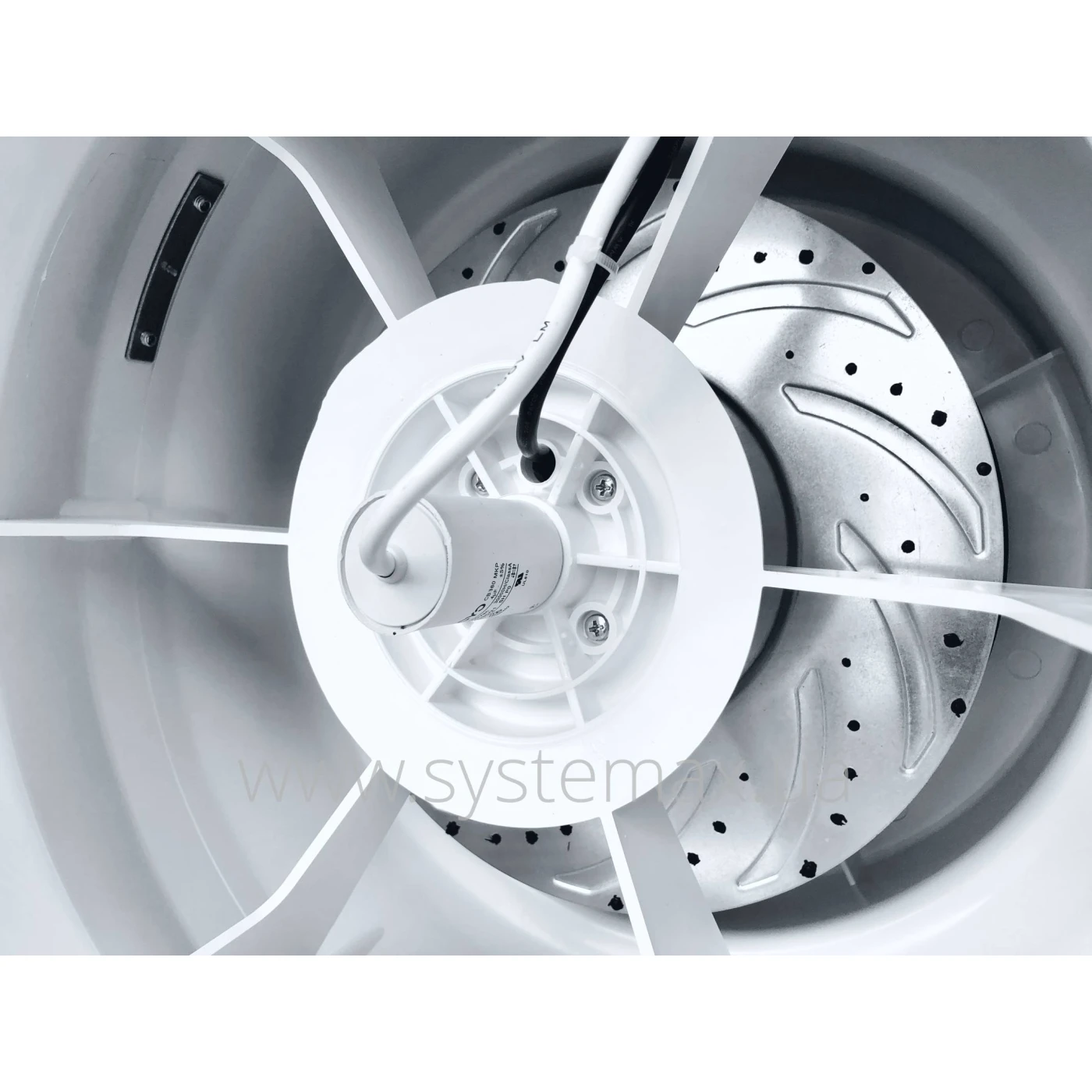

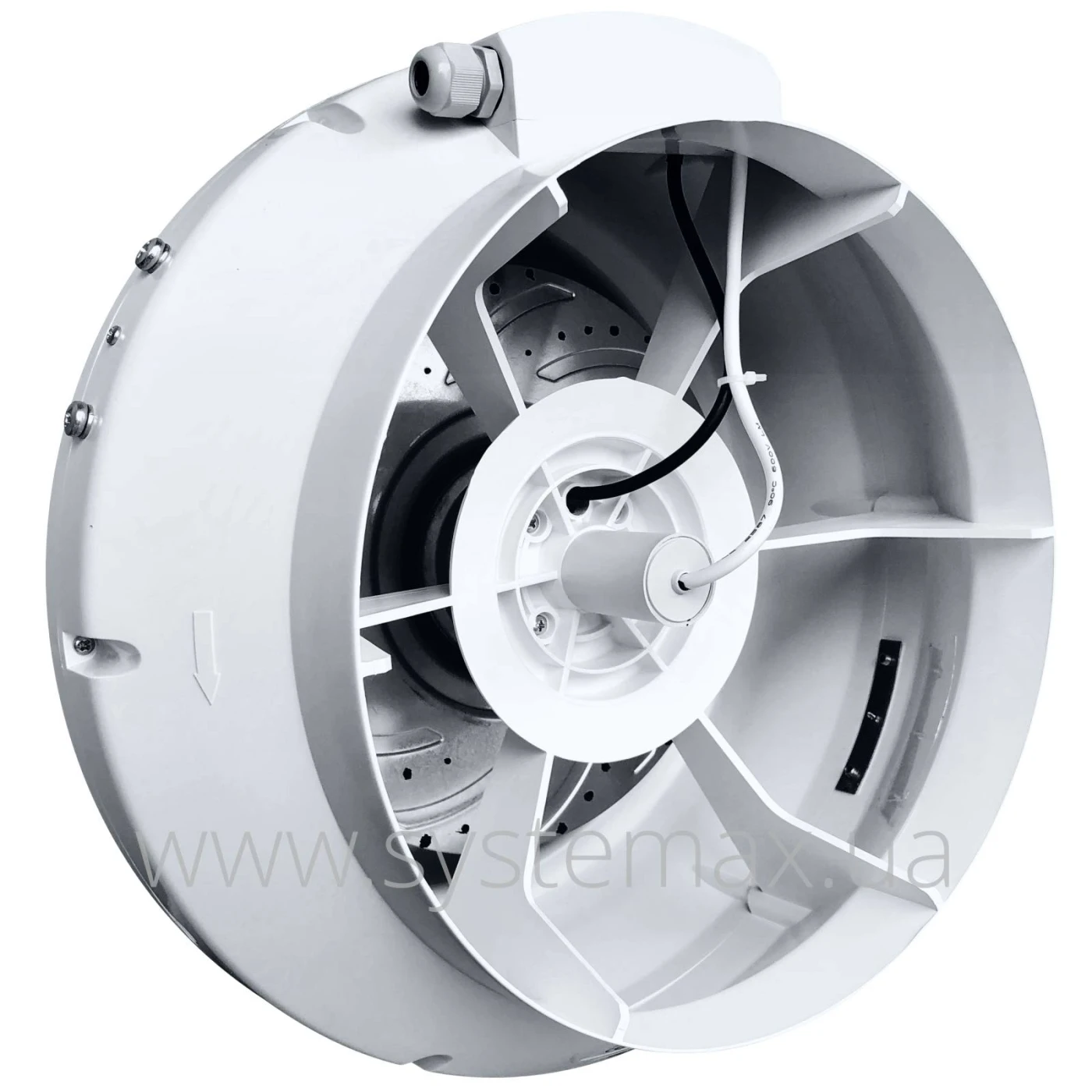

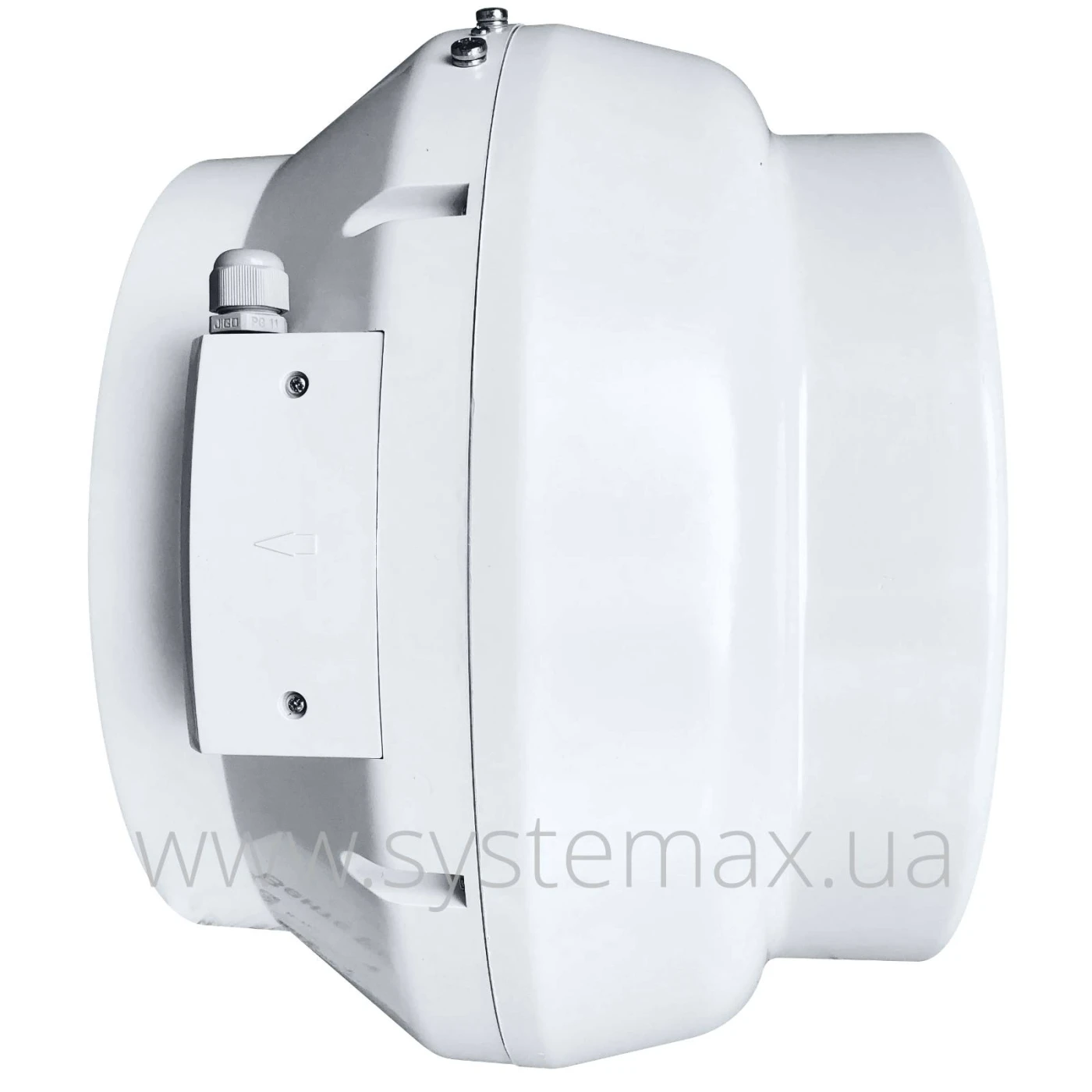

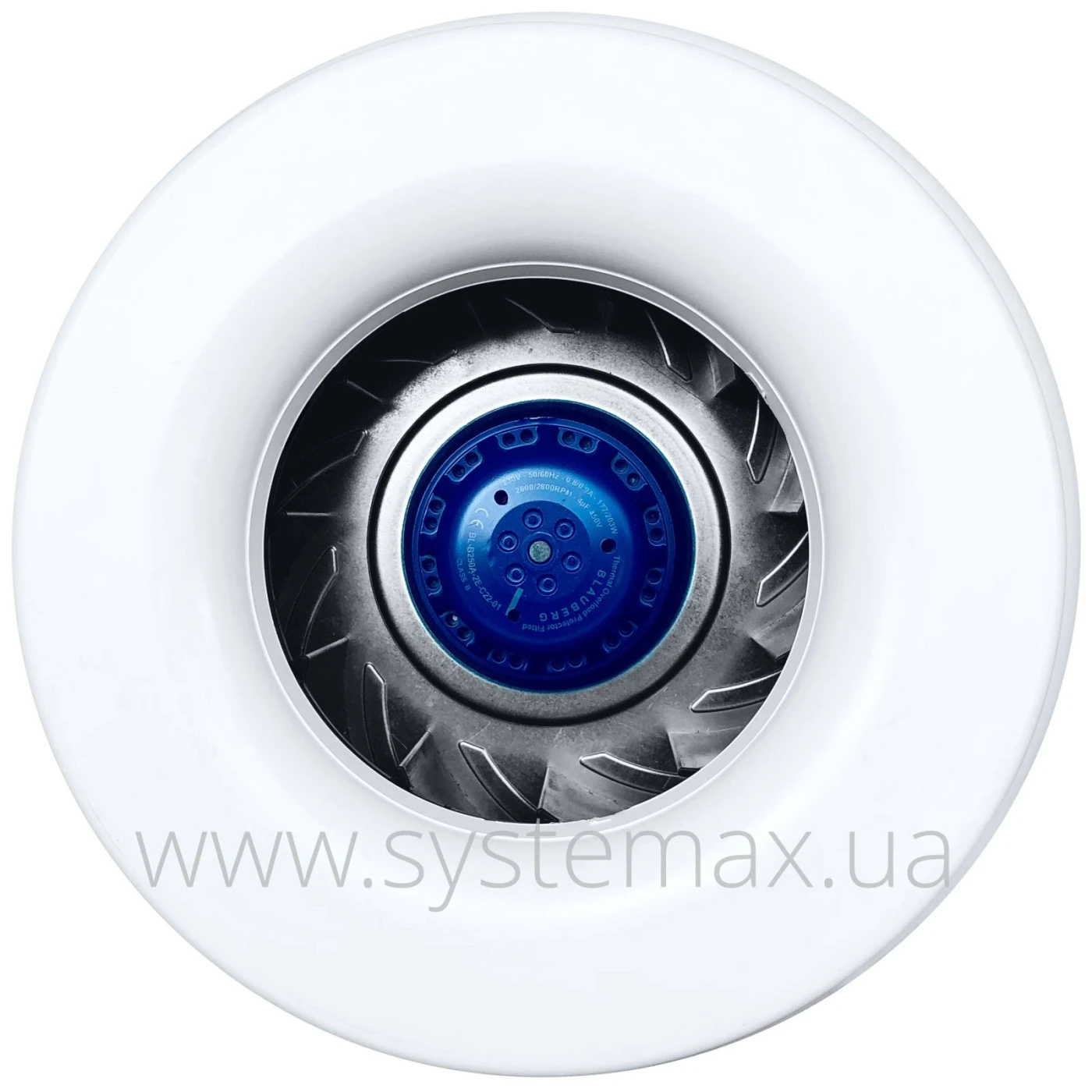

ВЕНТС ВК - канальний вентилятор, який сконструйований як центробіжний з метою створення високого тиску повітря для долання аеродинамічного опору системи повітряних каналів. Корпус виконаний з міцного високоякісного пластика. Він дозволяє вентилятору працювати тихіше металевого і не піддаватися впливу корозії. На корпусі розташовується клемна коробка з виводом для підключення до однофазної електромережі напругою 220 В. Оцинковане робоче колесо має заводське високоточне дінамічне балансування.

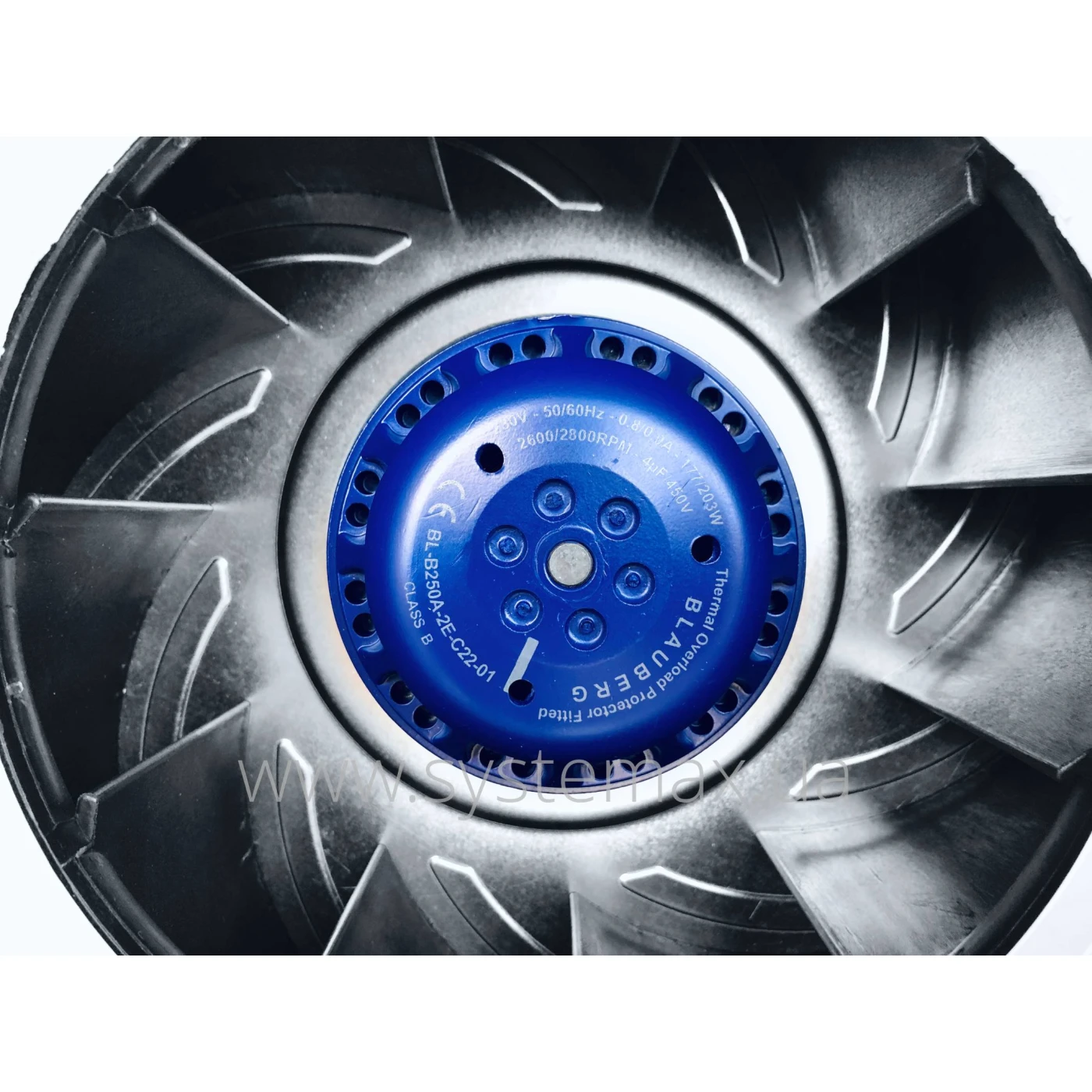

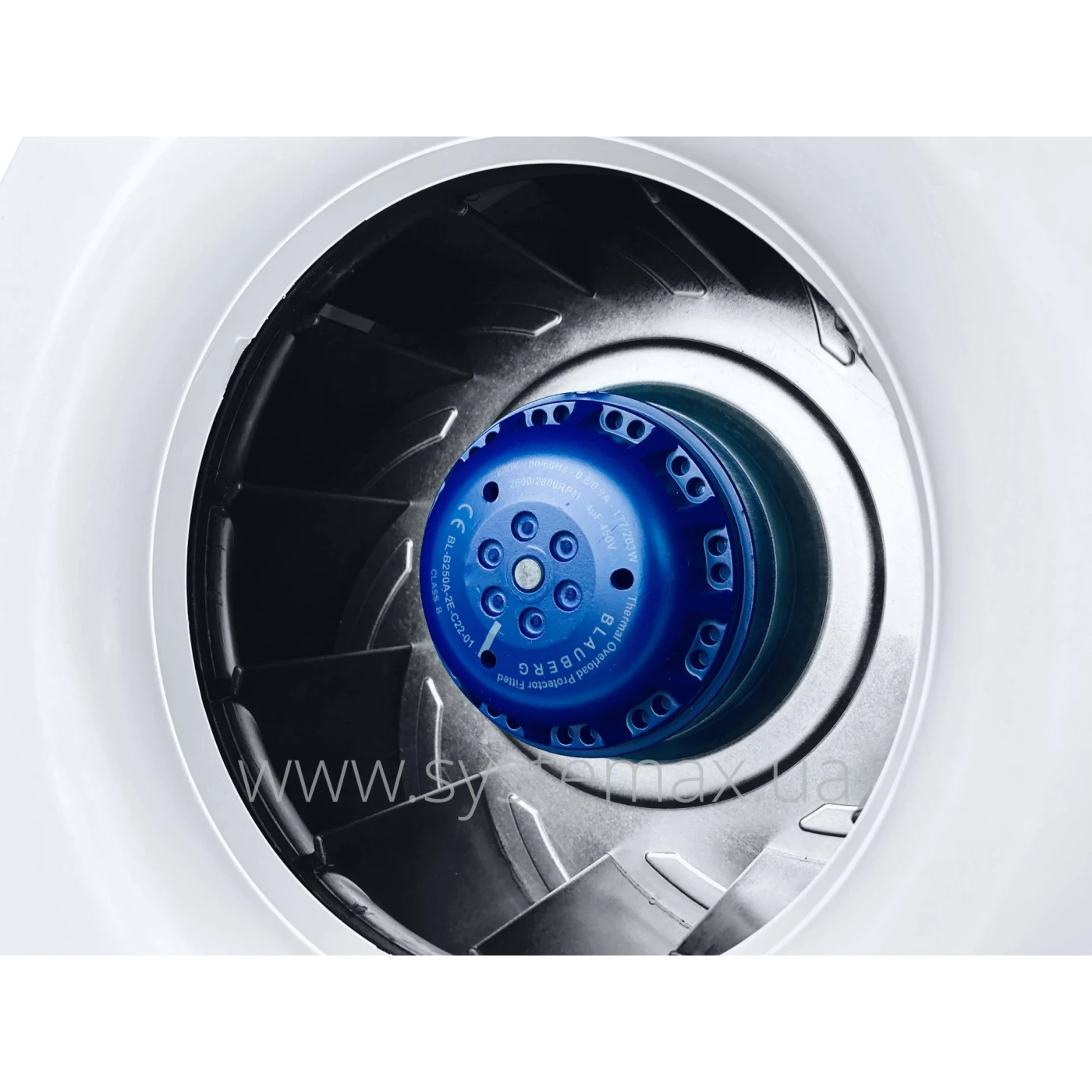

В цілому робоче колесо є мотор-колесом, приводом якого служить електродвигун BLAUBERG (Німеччина). Двигуни BLAUBERG дуже надійні і довговічні - все завдяки німецькій якості виготовлення і підшипникам кочення, які забезпечують термін служби понад 40 000 годин. Перегрів цим двигунам не страшний, оскільки вони обладнані тепловим захистом. Якщо захист спрацьовує, то двигун вимикається. Після охолодження до нормальної температури він знову автоматично ввімкнеться.



Габаритні розміри VENTS VK

Габаритні і приєднувальні розміри ВЕНТС ВК

Канальний
вентилятор
Розміри, мм
ØD ØD1 B L L1 L2 L3
ВК 100 Б 100 250 270 230 30 27 30
ВК 100 100 250 270 230 30 27 30
ВК 125 Б 125 250 270 220 30 27 30
ВК 125 125 250 270 220 30 27 30
ВК 150 150/160 300 310 286 30 30 30
ВК 200 200 340 354 276 30 30 40
ВКС 200 200 340 354 276 30 30 40
ВК 250 Б 250 340 354 265 30 30 40
ВК 250 250 340 354 265 30 30 40
ВК 315 315 400 414 276 40 55 40
ВКС 315 315 400 414 276 40 55 40


Де і як встановлюються канальні вентилятори ВЕНТС ВК

У процесі підготовки ...



Аеродинамічні характеристики ВЕНТС ВК

У процесі підготовки ...


×
