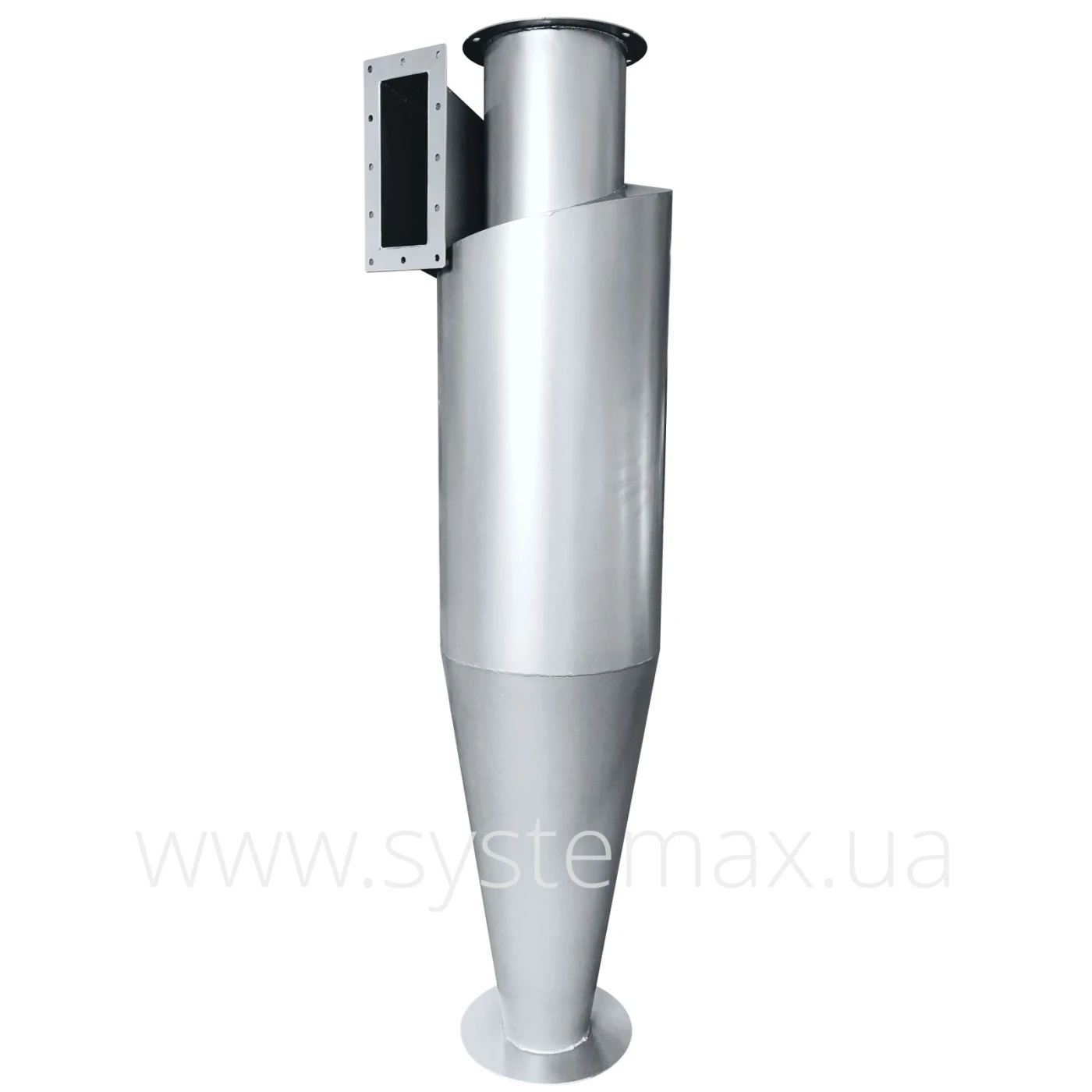

ЦН-15 циклон універсальний

brand logo
Зроблено в Україні  brand flag
Найменування моделі Продуктивність Діаметр Висота Повна маса Ціна
ЦН-15-300 Перейти » 9 600 грн 828 ... 954 м³/год 300 мм 1368 мм 40 кг
9 600 грнЗамовити
ЦН-15-400 Перейти » 13 032 грн 1 450 ... 1 691 м³/год 400 мм 1 824 мм 72 кг
13 032 грнЗамовити
ЦН-15-450 Перейти » 16 471 грн 1 835 ... 2 141 м³/год 450 мм 2 052 мм 91 кг
16 471 грнЗамовити
ЦН-15-500 Перейти » 20 272 грн 2 270 ... 2 645 м³/год 500 мм 2 280 мм 112 кг
20 272 грнЗамовити
ЦН-15-550 Перейти » 24 616 грн 2 740 ... 3 200 м³/год 550 мм 2 508 мм 136 кг
24 616 грнЗамовити
ЦН-15-600 Перейти » 29 322 грн 3 262 ... 3 810 м³/год 600 мм 2 736 мм 162 кг
29 322 грнЗамовити
ЦН-15-650 Перейти » 34 390 грн 3 825 ... 4 460 м³/год 650 мм 2 964 мм 190 кг
34 390 грнЗамовити
ЦН-15-700 Перейти » 39 820 грн 4 400 ... 5 180 м³/год 700 мм 3 192 мм 220 кг
39 820 грнЗамовити
ЦН-15-750 Перейти » 45 793 грн 5 100 ... 5 950 м³/год 750 мм 3 420 мм 253 кг
45 793 грнЗамовити
ЦН-15-800 Перейти » 52 128 грн 5 800 ... 6 740 м³/год 800 мм 3 648 мм 288 кг
52 128 грнЗамовити
ЦН-15-900 Перейти » 65 884 грн 5 700 ... 9 200 м³/год 900 мм 4 104 мм 364 кг
65 884 грнЗамовити
ЦН-15-1000 Перейти » 81 450 грн 7 100 ... 11 300 м³/год 1 000 мм 4 560 мм 450 кг
81 450 грнЗамовити
ЦН-15-1200 Перейти » 117 107 грн 10 200 ... 16 200 м³/год 1 200 мм 5 472 мм 647 кг
117 107 грнЗамовити
ЦН-15-1400 Перейти » 159 461 грн 13 900 ... 22 200 м³/год 1 400 мм 6 384 мм 881 кг
159 461 грнЗамовити
ЦН-15-1600 Перейти » 178 647 грн 22 350 ... 35 760 м³/год 1 600 мм 7 296 мм 987 кг
178 647 грнЗамовити
ЦН-15-1800 Перейти » 238 015 грн 32 760 ... 42 416 м³/год 1 800 мм 8 210 мм 1 315 кг
238 015 грнЗамовити
ЦН-15-2000 Перейти » 350 054 грн 40 000 ... 45 500 м³/год 2 000 мм 9 120 мм 1 934 кг
350 054 грнЗамовити
ЦН-15-2200 Перейти » 416 300 грн 42 400 ... 52 300 м³/год 2 200 мм 10 000 мм 2 300 кг
416 300 грнЗамовити
ЦН-15-2400 Перейти » 476 754 грн 50 000 ... 60 000 м³/год 2 400 мм 10 905 мм 2 634 кг
476 754 грнЗамовити
ЦН-15-300х1УП Перейти » 30 770 грн 828 ... 954 м³/год 300 мм 2 493 мм 170 кг
30 770 грнЗамовити
ЦН-15-400х1УП Перейти » 47 060 грн 1 450 ... 1 691 м³/год 400 мм 3 000 мм 260 кг
47 060 грнЗамовити
ЦН-15-450х1УП Перейти » 57 015 грн 1 835 ... 2 141 м³/год 450 мм 3 333 мм 315 кг
57 015 грнЗамовити
ЦН-15-500х1УП Перейти » 66 970 грн 2 270 ... 2 645 м³/год 500 мм 3 665 мм 370 кг
66 970 грнЗамовити
ЦН-15-550х1УП Перейти » 78 735 грн 2 740 ... 3 200 м³/год 550 мм 4 024 мм 435 кг
78 735 грнЗамовити
ЦН-15-600х1УП Перейти » 90 500 грн 3 262 ... 3 810 м³/год 600 мм 4 382 мм 500 кг
90 500 грнЗамовити
ЦН-15-650х1УП Перейти » 104 075 грн 3 825 ... 4 460 м³/год 650 мм 4 735 мм 575 кг
104 075 грнЗамовити
ЦН-15-700х1УП Перейти » 117 650 грн 4 400 ... 5 180 м³/год 700 мм 5 088 мм 650 кг
117 650 грнЗамовити
ЦН-15-750х1УП Перейти » 131 225 грн 5 100 ... 5 950 м³/год 750 мм 5 396 мм 725 кг
131 225 грнЗамовити
ЦН-15-800х1УП Перейти » 144 800 грн 5 800 ... 6 740 м³/год 800 мм 5 704 мм 800 кг
144 800 грнЗамовити
ЦН-15-900х1УП Перейти » 177 380 грн 5 700 ... 9 200 м³/год 900 мм 6 310 мм 980 кг
177 380 грнЗамовити
ЦН-15-1000х1УП Перейти » 211 770 грн 7 100 ... 11 300 м³/год 1 000 мм 6 926 мм 1 170 кг
211 770 грнЗамовити
ЦН-15-1200х1УП Перейти » 289 600 грн 10 200 ... 16 200 м³/год 1 200 мм 8 248 мм 1 600 кг
289 600 грнЗамовити
ЦН-15-1400х1УП Перейти » 385 530 грн 13 900 ... 22 200 м³/год 1 400 мм 9 470 мм 2 130 кг
385 530 грнЗамовити
ЦН-15-400х4УП Перейти » 148 420 грн 5 800 ... 6 764 м³/год 400 мм 3 450 мм 820 кг
148 420 грнЗамовити
ЦН-15-450х4УП Перейти » 181 905 грн 7 340 ... 8 564 м³/год 450 мм 3 808 мм 1 005 кг
181 905 грнЗамовити
ЦН-15-500х4УП Перейти » 215 390 грн 9 080 ... 10 580 м³/год 500 мм 4 166 мм 1 190 кг
215 390 грнЗамовити
ЦН-15-550х4УП Перейти » 257 020 грн 10 960 ... 12 800 м³/год 550 мм 4 524 мм 1420 кг
257 020 грнЗамовити
ЦН-15-600х4УП Перейти » 298 650 грн 13 048 ... 15 240 м³/год 600 мм 4 882 мм 1 650 кг
298 650 грнЗамовити
ЦН-15-650х4УП Перейти » 298 650 грн 15 300 ... 17 840 м³/год 650 мм 5 235 мм 1 905 кг
298 650 грнЗамовити
ЦН-15-700х4УП Перейти » 390 960 грн 17 600 ... 20 720 м³/год 700 мм 5 588 мм 2 160 кг
390 960 грнЗамовити
ЦН-15-750х4УП Перейти » 448 880 грн 20 400 ... 23 800 м³/год 750 мм 5 946 мм 2 480 кг
448 880 грнЗамовити
ЦН-15-800х4УП Перейти » 506 800 грн 23 200 ... 27 040 м³/год 800 мм 6 304 мм 2 800 кг
506 800 грнЗамовити
ЦН-15-900х4УП Перейти » 635 310 грн 22 860 ... 36 580 м³/год 900 мм 7 010 мм 3 510 кг
635 310 грнЗамовити

Огляд універсальних циклонів ЦН-15

Загальні дані

  • Призначення - уловлювання сухого пилу
  • Ефективністьсть - 85...98%
  • Продуктивність - 828...67800 м³/час
  • Внутрішній діаметр - 300...2400 мм
  • Кут нахилу вхідного патрубка - 15°
  • Рабочий тиск - не более 5 кПа (500 кгс/м²)
  • Швидкість потоку - 2,5...4,0 м/с
  • Рабоча температура - от -40 до 200°С
  • Кількість циклонів в групі - 1, 2, 3, 4, 6, 8, 10, 12, 14



Застосування циклонів ЦН-15

Область застосування промислових циклонів ЦН-15 досить обширна – це промисловість (машинобудівна, хімічна, нафтопереробна), металургія (чорна, кольорова), енергетика, підприємства по виробництву будівельних матеріалів та багато інших.

Основним призначенням аспіраційних установок ЦН 15 є очищення повітря та газо-повітряних сумішей від сухої і слабозліпаючого пилу, який утворюється в результаті багатьох технологічних процесів – дроблення, транспортування сипучих матеріалів, агломерація, спалювання палива.

Розшифрування маркування

Інформація про те, як позначається циклон, наведена на прикладі двох моделей:


 ЦН - 15 - 750 × 8УП


 ЦН - 15 - 750 × 8СП


де

Ц
Н
15
750
8
У
С
П

-
-
-
-
-
-
-
-

циклон;
конструкція НИИОгаза;
кут нахилу вхідного патрубка;
внутрішній діаметр циклона;
кількість циклонів в групі;
улітка (камера очищеного повітря у вигляді улітки);
збірник (камера очищеного повітря у вигляді збірника);
пирамидальный бункер.

пірамідальний


Перелік усіх модифікацій циклонів ЦН-15 та їх основні параметри

Циклон Продуктивність Діаметр Висота Вага
м³/год мм мм кг
ЦН-15 ОДИНОЧНІ ЦИКЛОНИ БЕЗ УЛІТКИ, БЕЗ ЗБІРКИ, БЕЗ БУНКЕРА
ЦН-15-300 828 ... 954 300 1 368 40
ЦН-15-400 1 450 ... 1 691 400 1 824 72
ЦН-15-450 1 835 ... 2 141 450 2 052 91
ЦН-15-500 2 270 ... 2 645 500 2 280 112
ЦН-15-550 2 740 ... 3 200 550 2 508 136
ЦН-15-600 3 262 ... 3 810 600 2 736 162
ЦН-15-650 3 825 ... 4 460 650 2 964 190
ЦН-15-700 4 400 ... 5 180 700 3 192 220
ЦН-15-750 5 100 ... 5 950 750 3 420 253
ЦН-15-800 5 800 ... 6 740 800 3 648 288
ЦН-15-900 5 700 ... 9 200 900 4 104 364
ЦН-15-1000 7 100 ... 11 300 1 000 4 560 450
ЦН-15-1200 10 200 ... 16 200 1 200 5 472 647
ЦН-15-1400 13 900 ... 22 200 1 400 6 384 881
ЦН-15-1600 22 350 ... 35 760 1 600 7 296 987
ЦН-15-1800 32 760 ... 42 416 1 800 8 210 1 315
ЦН-15-2000 40 000 ... 45 500 2 000 9 120 1 934
ЦН-15-2200 42 400 ... 52 300 2 200 10 000 2 300
ЦН-15-2400 50 000 ... 60 000 2 400 10 905 2 634
ЦН-15 ОДИНОЧНІ ЦИКЛОНИ З УЛІТКОЮ
ЦН-15-300х1У 828 ... 954 300 1 533 50
ЦН-15-400х1У 1 450 ... 1 691 400 2 044 90
ЦН-15-450х1У 1 835 ... 2 141 450 2 300 115
ЦН-15-500х1У 2 270 ... 2 645 500 2 555 140
ЦН-15-550х1У 2 740 ... 3 200 550 2 810 170
ЦН-15-600х1У 3 262 ... 3 810 600 3 067 202
ЦН-15-650х1У 3 825 ... 4 460 650 3 322 238
ЦН-15-700х1У 4 400 ... 5 180 700 3 577 275
ЦН-15-750х1У 5 100 ... 5 950 750 3 833 316
ЦН-15-800х1У 5 800 ... 6 740 800 4 088 360
ЦН-15-900х1У 5 700 ... 9 200 900 4 599 455
ЦН-15-1000х1У 7 100 ... 11 300 1 000 5 110 563
ЦН-15-1200х1У 10 200 ... 16 200 1 200 6 132 868
ЦН-15-1400х1У 13 900 ... 22 200 1 400 7 154 1 100
ЦН-15х1УП ОДИНОЧНІ ЦИКЛОНИ З УЛІТКОЙ ТА ПІРАМІДАЛЬНИМ БУНКЕРОМ
ЦН-15-300х1УП 828 ... 954 300 2 493 170
ЦН-15-400х1УП 1 450 ... 1 691 400 3 000 260
ЦН-15-450х1УП 1 835 ... 2 141 450 3 333 315
ЦН-15-500х1УП 2 270 ... 2 645 500 3 665 370
ЦН-15-550х1УП 2 740 ... 3 200 550 4 024 435
ЦН-15-600х1УП 3 262 ... 3 810 600 4 382 500
ЦН-15-650х1УП 3 825 ... 4 460 650 4 735 575
ЦН-15-700х1УП 4 400 ... 5 180 700 5 088 650
ЦН-15-750х1УП 5 100 ... 5 950 750 5 396 725
ЦН-15-800х1УП 5 800 ... 6 740 800 5 704 800
ЦН-15-900х1УП 5 700 ... 9 200 900 6 310 980
ЦН-15-1000х1УП 7 100 ... 11 300 1 000 6 926 1 170
ЦН-15-1200х1УП 10 200 ... 16 200 1 200 8 248 1 600
ЦН-15-1400х1УП 13 900 ... 22 200 1 400 9 470 2 130
ЦН-15х2УП ГРУПОВІ ЦИКЛОНИ З УЛІТКОЮ ТА ПІРАМІДАЛЬНИМ БУНКЕРОМ
ЦН-15-300х2УП 1 656 ... 1 908 300 2 643 270
ЦН-15-400х2УП 2 900 ... 3 382 400 3 350 440
ЦН-15-500х2УП 4 540 ... 5 290 500 4 066 660
ЦН-15-550х2УП 5 800 ... 6 400 550 4 374 765
ЦН-15-600х2УП 6 528 ... 7 620 600 4 682 870
ЦН-15-650х2УП 7 650 ... 8 920 650 5 085 995
ЦН-15-700х2УП 8 800 ... 10 360 700 5 488 1 120
ЦН-15-750х2УП 10 200 ... 11 900 750 5 846 1 280
ЦН-15-800х2УП 11 600 ... 13 500 800 6 204 1 440
ЦН-15-900х2УП 11 400 ... 18 300 900 6 910 1 780
ЦН-15х2СП ГРУПОВІ ЦИКЛОНИ ЗІ ЗБІРНИКОМ ТА ПІРАМІДАЛЬНИМ БУНКЕРОМ
ЦН-15-300х2СП 1 656 ... 1 908 300 2 940 290
ЦН-15-400х2СП 2 900 ... 3 382 400 3 580 450
ЦН-15-500х2СП 4 540 ... 5 290 500 4 320 650
ЦН-15-550х2СП 5 480 ... 6 400 550 4 550 745
ЦН-15-600х2СП 6 528 ... 7 620 600 4 780 840
ЦН-15-650х2СП 7 650 ... 8 920 650 5 150 955
ЦН-15-700х2СП 8 800 ... 10 360 700 5 520 1 070
ЦН-15-750х2СП 10 200 ... 11 900 750 5 845 1 225
ЦН-15-800х2СП 11 600 ... 13 500 800 6 170 1 380
ЦН-15-900х2СП 11 400 ... 18 300 900 6 860 1 700
ЦН-15х3УП ГРУПОВІ ЦИКЛОНИ З УЛІТКОЙ ТА ПІРАМІДАЛЬНИМ БУНКЕРОМ
ЦН-15-650х3УП 11 475 ... 13 380 650 6 430 2 092
ЦН-15-700х3УП 13 200 ... 15 540 700 6 890 2 313
ЦН-15-750х3УП 15 300 ... 17 850 750 7 480 2 672
ЦН-15-800х3УП 17 400 ... 20 280 800 7 862 2 879
ЦН-15х3СП ГРУПОВІ ЦИКЛОНИ ЗІ ЗБІРНИКОМ ТА ПІРАМІДАЛЬНИММ БУНКЕРОМ
ЦН-15-650х3СП 11 475 ... 13 380 650 6 800 2 319
ЦН-15-700х3СП 13 200 ... 15 540 700 7 255 2 457
ЦН-15-750х3СП 15 300 ... 17 850 750 7 820 2 786
ЦН-15-800х3СП 17 400 ... 20 280 800 8 205 3 116
ЦН-15х4УП ГРУПОВІ ЦИКЛОНИ З УЛІТКОЙ ТА ПІРАМІДАЛЬНИМ
ЦН-15-400х4УП 5 800 ... 6 764 400 3 450 820
ЦН-15-450х4УП 7 340 ... 8 564 450 3 808 1 005
ЦН-15-500х4УП 9 080 ... 10 580 500 4 166 1 190
ЦН-15-550х4УП 10 960 ... 12 800 550 4 524 1 420
ЦН-15-600х4УП 13 048 ... 15 240 600 4 882 1 650
ЦН-15-650х4УП 15 300 ... 17 840 650 5 235 1 905
ЦН-15-700х4УП 17 600 ... 20 720 700 5 588 2 160
ЦН-15-750х4УП 20 400 ... 23 800 750 5 946 2 480
ЦН-15-800х4УП 23 200 ... 27 040 800 6 304 2 800
ЦН-15-900х4УП 22 860 ... 36 580 900 7 010 3 510
ЦН-15х4СП ГРУПОВІ ЦИКЛОНИ ЗІ ЗБІРНИКОМ ТА ПІРАМІДАЛЬНИМ БУНКЕРОМ
ЦН-15-400х4СП 5 800 ... 6 764 400 3 700 810
ЦН-15-450х4СП 7 340 ... 8 564 450 4 025 965
ЦН-15-500х4СП 9 080 ... 10 580 500 4 350 1 120
ЦН-15-550х4СП 10 960 ... 12 800 550 4 675 1 335
ЦН-15-600х4СП 13 048 ... 15 240 600 5 000 1 550
ЦН-15-650х4СП 15 300 ... 17 840 650 5 370 1 790
ЦН-15-700х4СП 17 600 ... 20 720 700 5 740 2 030
ЦН-15-750х4СП 20 400 ... 23 800 750 6 065 2 330
ЦН-15-800х4СП 23 200 ... 27 040 800 6 390 2 630
ЦН-15-900х4СП 22 860 ... 36 580 900 7 130 3 330
ЦН-15х6УП ГРУПОВІ ЦИКЛОНИ З УЛІТКОЙ ТА ПІРАМІДАЛЬНИМ БУНКЕРОМ
ЦН-15-500х6УП 13 620 ... 15 870 500 4 216 1 920
ЦН-15-550х6УП 16 440 ... 19 200 550 4 624 2 280
ЦН-15-600х6УП 19 572 ... 22 860 600 5 032 2 640
ЦН-15-650х6УП 22 950 ... 26 760 650 5 360 3 155
ЦН-15-700х6УП 26 400 ... 31 080 700 5 688 3 670
ЦН-15-750х6УП 30 600 ... 35 700 750 6 096 4 090
ЦН-15-800х6УП 34 800 ... 40 560 800 6 504 4 510
ЦН-15-900х6УП 34 290 ... 54 860 900 7 360 5 660
ЦН-15-1000х6УП 42 600 ... 67 800 1 000 8 226 6 400
ЦН-15х6СП ГРУПОВІ ЦИКЛОНИ ЗІ ЗБІРНИКОМ ТА ПІРАМІДАЛЬНИМ БУНКЕРОМ
ЦН-15-500х6СП 13 620 ... 15 870 500 4 550 1 820
ЦН-15-550х6СП 16 440 ... 19 200 550 4 950 2 170
ЦН-15-600х6СП 19 572 ... 22 860 600 5 350 2 520
ЦН-15-650х6СП 22 950 ... 26 760 650 5 695 2 920
ЦН-15-700х6СП 26 400 ... 31 080 700 6 040 3 320
ЦН-15-750х6СП 30 600 ... 35 700 750 6 440 3 795
ЦН-15-800х6СП 34 800 ... 40 560 800 6 840 4 270
ЦН-15-900х6СП 34 290 ... 54 860 900 7 760 5 430
ЦН-15-1000х6СП 42 600 ... 67 800 1 000 8 660 6 180
ЦН-15х8УП ГРУПОВІ ЦИКЛОНИ З УЛІТКОЙ ТА ПІРАМІДАЛЬНИМ БУНКЕРОМ
ЦН-15-500х8УП 18 160 ... 21 160 500 4 366 3 167
ЦН-15-600х8УП 20 000 ... 32 800 600 5 520 4 250
ЦН-15-700х8УП 28 400 ... 44 000 700 6 150 5 620
ЦН-15-750х8УП 40 800 ... 47 600 750 6 850 7 052
ЦН-15-800х8УП 46 400 ... 54 080 800 7 204 7 796
ЦН-15х8СП ГРУПОВІ ЦИКЛОНИ ЗІ ЗБІРНИКОМ ТА ПІРАМІДАЛЬНИМ БУНКЕРОМ
ЦН-15-500х8СП 18 160 ... 21 160 500 4 900 3 032
ЦН-15-600х8СП 20 000 ... 32 800 600 5 880 4 100
ЦН-15-700х8СП 28 400 ... 44 000 700 6 860 5 230
ЦН-15-750х8СП 40 800 ... 47 600 750 7 545 6 568
ЦН-15-800х8СП 46 400 ... 54 080 800 7 920 7 376
ЦН-15х10СП ГРУПОВІ ЦИКЛОНИ ЗІ ЗБІРНИКОМ ТА ПІРАМІДАЛЬНИМ БУНКЕРОМ
ЦН-15-600х10СП немає даних 600 немає даних немає даних
ЦН-15-800х10СП немає даних 800 немає даних немає даних
ЦН-15-1000х10СП немає даних 1 000 немає даних немає даних
ЦН-15х12СП ГРУПОВІ ЦИКЛОНИ ЗІ ЗБІРНИКОМ ТА ПІРАМІДАЛЬНИМ БУНКЕРОМ
ЦН-15-600х12СП немає даних 600 немає даних немає даних
ЦН-15-800х12СП немає даних 800 немає даних немає даних
ЦН-15-1000х12СП немає даних 1 000 немає даних немає даних
ЦН-15х14СП ГРУПОВІ ЦИКЛОНИ ЗІ ЗБІРНИКОМ ТА ПІРАМІДАЛЬНИМ БУНКЕРОМ
ЦН-15-600х14СП немає даних 600 немає даних немає даних
ЦН-15-800х14СП немає даних 800 немає даних немає даних
ЦН-15-1000х14СП немає даних 1 000 немає даних немає даних


Конструктивні складові циклона ЦН 15

Елементи конструкції циклона ЦН-15
Схема конструктивного виконання циклона ЦН 15

Перелік основних частин

1. Вхідний патрубок

Нахил щодо горизонталі 15°. Патрубок має зварне з'єднання з корпусом циклону та фланцеве з'єднання з трубопроводом подачі вхідного повітря або газу. Розташовується з правого або з лівого боку циліндричної частини циклона.
Призначений вхідний патрубок для подачі та розкручування потоку запиленої газоповітряної суміші в корпус циклону.

2. Циліндрична частина корпуса

Матеріал - листова вуглецева сталь товщиною 3 мм. Всі з'єднання - зварні.
Призначення - виконує роль поверхні ударного контакту пилових частинок і відділення їх від газоповітряної суміші.

3. Конічна частина корпусу

Матеріал, з'єднання - аналогічні п.2. Знизу приварений фланець, а його з'єднання з конусом посилено лапами.
Призначення - аналогічно п.2, а також функція підтримки необхідного тиску в циклоні і напрямку випадання пилу в бункер.

4. Пірамідальний бункер

При виготовленні використовується метал товщиною 4 мм. Кріплення циклону до бункера - зварне або на болтах (залежить від розміру ЦН-15).
Призначений для збору пилу з циклону.

5. Вихлопна труба

Матеріал, з'єднання - аналогічні п.2.

6. Улітка

Використовується в разі необхідності подальшого транспортування очищеного повітря по повітропроводу. Перевага використання улітки - перенаправлення закрученого повітря, що піднімається по вихлопній трубі, в канал повітропроводу з мінімальним аеродинамічним опором (втрати швидкості мінімальні).

7. Збірник

Матеріал, з'єднання - аналогічні п.2.
Використовується для збору очищеного групою циклонів повітря та напавлення його в одну вихлопну трубу (при цьому, найчастіше, подальше транспортування повітря не потрібне).



Виконання та особливості роботи циклонів ЦН15

Принцип дії

Циклони ЦН-15 працюють за тим же принципом, що і інші агрегати такого типу - під впливом відцентрової сили пилові частинки вдаряються об внутрішні стінки циліндричної та конічної частини циклона, а потім обсипаються в пиловий бункер.

Єдине, чим циклон пилеуловлювач ЦН-15 виділяєтся среди інших - це спрямованим під кутом 15° (до горизонталі) вхідним потоком запиленого повітря (або газопилової суміші). Як результат - з кожним витком руху потоку маємо менше втрат в швидкості, відповідно й більшу ефективність відділення пилових частинок по всій висоті циклону.


Умови ефективності

1. Концентрація пилу

Пил сухий – без обмежень
Пил, що слабо злипається – до 1000 г/м3
Пил, що помірно злипається – до 250 г/м3

2. Розмір часток пилу

Чим більше розмір часток, тим вище ККД циклону ЦН 15. Наприклад, для пилу більше 10 мкм ККД очищення складе 85…98%.

3. Діаметр циклона

Чим менше діаметр внутрішньої частини корпусу циклону, тим вище його ККД. Основна причина полягає в дії відцентрової сили – чим менше діаметр спіралі пило-газо-повітряного потоку в циклоні, тим з більшою силою частинки пилу вдаряються об стіни та ефективніше відокремлюються від потоку. Але у випадку з абразивним пилом не рекомендується використання циклонів з діаметром корпусу менше 800 мм, так як буде відбуватися підвищений знос корпусу.

4. Швидкість потоку

Оптимальною є 4 м/с. У випадку з абразивним пилом, щоб зменшити знос циклону, швидкість потоку зменшують. Мінімальна граничне значення швидкості допускають 2,5 м/с.

Циклон ЦН-15: принцип дії
Схема процесу очщення повітря циклонами ЦН15



Циклони ЦН-15: варіанти конструктивних виконань

ЦН-15 правого обертання

В таких циклонах вхідний патрубок розташований зліва від корпусу (якщо дивитися з боку входу повітря). Напрямок обертання газоповітряного потоку - за годинниковою стрілкою (вид зверху циклону).

ЦН-15 лівого обертання

Вхідний патрубок - праворуч від корпусу. Напрямок обертання пилоповітряного потоку - проти годинникової стрілки.

Одиночний ЦН-15

Одиночні циклони виготовляються тільки " правого обертання ". Використовуються, коли обсяги очищення повітряно-пилового потоку не великі. Діаметр корпусів - від 300 до 2400 мм
Варіанти комплектації:

  • без улітки, без бункера: ЦН-15
  • з уліткою: ЦН-15-У
  • з уліткою, з бункером: ЦН-15-УП


Груповий (батарейний) ЦН-15

Група з 2-х або 3-х одиниць збирається з циклонів " правого обертання ". Розміщуються в один ряд. Діаметр корпусів - від 300 мм до 900 мм.
Варіанти комплектації:

  • з улітками та бункером: ЦН-15-2УП, ЦН-15-3УП
    (група уліток об'єднуються загальним фланцем)
  • зі збірником та бункером: ЦН-15-2СП, ЦН-15-3СП


Група з 4, 6, 8 одиниць збирається " 50 на 50 " - половина циклонів " лівого обертання ", половина " правого обертання ". Розміщуються в два ряди. Діаметр корпусів - від 400 мм до 1000 мм.
Варіанти комплектації:

  • з улітками та бункером: ЦН-15-4УП, ЦН-15-6УП, ЦН-15-8УП
    (група уліток об'єднуються загальним фланцем)
  • зі збіррником та бункером: ЦН-15-4СП, ЦН-15-6СП, ЦН-15-8СП


Група з 10, 12, 14 одиниць збирається аналогічно - половина циклонів " лівого обертання ", половина " правого обертання ". Діаметр корпусів - 600, 800, 1000 мм.
Зважаючи на велику кількість циклонів в групі оптимальним конструктивним рішенням є розміщення циклонів навколо трубопроводу подачі газо-повітряно-пилової суміші.
варіанти комплектації:

  • зі збірником та бункером: ЦН-15-10СП, ЦН-15-12СП, ЦН-15-14СП


СПЕЦІАЛЬНЕ ВИГОТОВЛЕННЯ
(тільки за спецзамовленням)

  • циклон ЦН-15 з низьколегованої сталі:
    актуально, якщо обладнання буде експлуатуватися в умовах нижче -40°С

  • циклон ЦН-15 з нержавіючої сталі:
    для работи с хімічними агресивними газами

  • циклон ЦН-15 з вуглецевої сталі товщиною понад 3 мм:
    для забезпечення довшого терміну служби циклону працюючого з абразивної пилом

  • наварювання додаткових листів металу в місцях інтенсивного зносу:
    застосовується для вхідного патрубка і верхньої частини циклону, а також для конічної частини корпусу

  • циклон ЦН-15 у вибухонебезпечному виконанні:
    передбачає додаткове встановлення вибухових клапанів на спіральній частині циклону і повітрозбірнику (або равлику)

  • нестандартні розміри циклонів:
    всі компоненти окремо опрацьовуються конструкторської групою і виготовляються з урахуванням особливостей підприємства замовника

  • ВИ МОЖЕТЕ ЗАМОВИТИ КАСТОМНЕ (УНІКАЛЬНЕ) ВИГОТОВЛЕННЯ ЦИКЛОНА ЦН-15 С БУДЬ-ЯКИМ ВІДХИЛЕННЯМ ВІД СТАНДАРТУ. ЗВ'ЯЖІТЬСЯ З МЕНЕДЖЕРОМ!


Схеми виконання циклонів ЦН15

Циклон ЦН-15: конструктивна схема Циклон ЦН-15-У: конструктивна схема Циклон ЦН-15-УП: конструктивна схема Циклон ЦН-15-2УП: конструктивна схема Циклон ЦН-15-2СП: конструктивна схема Циклон ЦН-15-3УП: конструктивна схема Циклон ЦН-15-3СП: конструктивна схема Циклон ЦН-15-4УП: конструктивна схема Циклон ЦН-15-4СП: конструктивна схема Циклон ЦН-15-6УП: конструктивна схема Циклон ЦН-15-6СП: конструктивна схема Циклон ЦН-15-8УП: конструктивна схема Циклон ЦН-15-8СП: конструктивна схема Циклон ЦН-15-10СП: конструктивна схема Циклон ЦН-15-12СП: конструктивна схема Циклон ЦН-15-14СП: конструктивна схема



Циклон ЦН-15 купити в Києві, доставка в Україні - ціна / якість

Що таке циклон ЦН-15 марки ЦН та як правильно підібрати модель обладнання? Дане питання часто виникає у клієнта. Групові циклони ЦН-15 являють собою батарейний механізм, застосування якого характеризується очищенням повітря. Конструкція циклона ЦН-15 досить не складна, до складу входять певні запчастини.

При виборі важливо розбиратися яке маркування моделі та в чому його розшифрування: Ц – один циклон, Н - конструкція нииогаз. Циклона ЦН-15 характеристики усі наведені на сайті компанії – продуктивність циклона, його вага та тиск, гідравлічний опір циклона ЦН 15 та ефективність очищення, аеродинамічний опір циклона цн-15 та ступінь очищення. Креслення циклона ЦН 15 з деталізацією зображене на сайті компанії, де показані розміри циклона та його габарит. Креслення завантажити та подивитись можна на сайті компанії.

Завод СИСТЕМАКС на замовлення може виготовити циклон одиночний типу ЦН-15 за вашими індивідуальними параметрами та змінити технічні характеристики. Попередньо проводиться розрахунок циклона ЦН-15 та озвучується його вартість.

Група циклонів проходить детальну перевірку на дотримання умов за ГОСТ. Кожен циклон ЦН-15 серія 15 отримує сертифікат відповідності. Виробник не публікує підробленні відгуки та виставляє тільки справжні та професійні фото. Це пристрій, якість якого в компанії підтверджена роками.

Інструкція з експлуатації циклона ЦН-15 містить опис про те, яка установка циклона та в чому його налаштування до роботи. Інструкція та паспорт завжди додаються до кожного замовленого обладнання. Також у них міститься характеристика щодо підключення до мережі та принцип роботи циклона ЦН номер 15.

Як купити циклон ЦН-15 Київ / Україна? Замовити обладнання на сайті компанії або ж зателефонувати нашим менеджерам. Спеціалісти готові завжди проконсультувати. Потрібна заміна? Вам швидко підберуть аналог до моделі.

Ми цінуємо Ваш вибір та Ваш час.



html_block_3
×
ЦН-15 циклон універсальний
Вгору
