Огляд універсального циклона ЦН-15-550

Основні дані

  • Ефективність - 85...98% (частки пилу від 10 мкм)
  • Продуктивність - 3200 м³/год
  • Внутрішній діаметр - 550 мм
  • Кут нахилу вхідного патрубка - 15°
  • Рабоча температура - від -40 до 200°С
  • Виконання - одинарний
  • Комплектація: корпус циклона ЦН-15-550 (1 шт.)



Застосування циклонів ЦН15-550

Основною функцією промислового циклона ЦН 15 550 є очистка повітря і газоповітряних сумішей від сухого пилу, і такого, що слабо злипається, який утворюється в наслідок технологічних процесів на об'єктах:

  • промисловість (хімічна, нафтопереробна, деревообробна, машинобудівна)
  • металургія (черна, кольорова)
  • енергетика
  • виробництво будівельних матеріалів, повітряне транспортування матеріалів та інш.


В цілому, пилевловлювач ЦН-15-550х1 частіше всього використовується для пилу, для сажі, для золи.

Позначення маркування циклона ЦН-15-550



 ЦН - 15 - 550


де

Ц
Н
15
550

-
-
-
-

циклон
конструкція НИИОгаза
кут нахилу вхідного патрубка (по відношенню до горизонталі)
внутрішній діаметр циклона (в міліметрах)



ВАЖЛИВО!

При виготовленні може використовуватись листовий метал товщиною від 1,5 до 3,0 мм. Від цього напряму залежить кінцева вартість циклона ЦН-15-550. Тому, всі конструктивні особливості потрібно заздалегідь погоджувати з технічним відділом СИСТЕМАКС.



Технічні характеристики циклона ЦН 15-550

Циклон Продуктивність Швидкість потоку Тиск, MAX Діаметр корпуса Габаритна висота Маса
м³/год м/с кПа мм мм кг
ЦН-15-550 2740 ... 3200 2,5...4,0 5 550 2508 136



Технічні параметри роботи аспіраційної установки ЦН 15-550 досить умовні із-за багатьох факторів, що впливають на якісні та кількісні показники очищення повітря. До факторів відносяться: швидкість повітря, розрідження, запиленість, вологість, дисперсність та інші.

У таблиці приведені усереднені дані згідно середньостатистичних умов експлуатації даної універсальної моделі циклона.



Конструкція і габаритно-приєднувальні розміри циклона ЦН 15 550

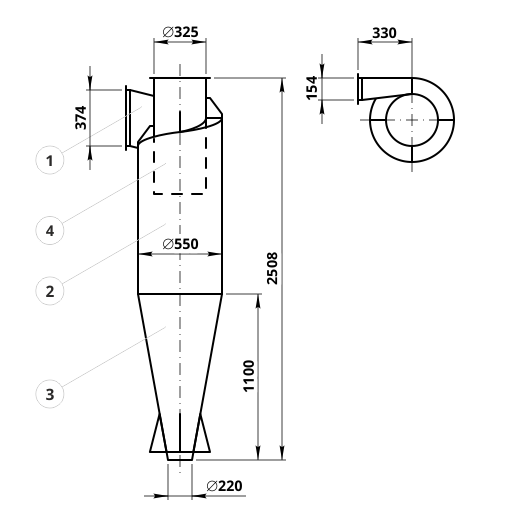

Креслення циклона ЦН-15-550: елементи конструкції і геометричні розміри

Креслення ЦН-15-550. Влаштування циклона

1. Вхідний патрубок

Нахил відносно горизонталі 15°. Патрубок має зварне з'єднання з корпусом циклона і фланцеве з'єднання з трубопроводом подачі вхідного повітря чи газу. Розміщується з правого чи з лівого боку циліндричної частини циклона.

Призначений вхідний патрубок для подачі та розкручування потоку запиленої газоповітряної суміші в корпус циклона.

Розмір вхідного отвору - 154×374 мм.

2. Циліндрична частина корпуса

Матеріал - листова вуглецева сталь. Всі з'єднання - зварні.

Призначення - виконує роль поверхні ударного контакту пилевих часток та відділення їх від газоповітряної суміші.

Внутрішній діаметр - 550 мм.

3. Конічна частина корпуса

Матеріал, з'єднання - аналогічні п.2. Знизу приварений фланець, а його з'єднання з конусом підсилено лапами.

Призначення - аналогічно п.2, а також функція підтримки необхідного тиску в циклоні та направлення в бункер пилу, що осипається.

4. Вихлопна труба

Матеріал, з'єднання - аналогічні п.2.

Внутрішній діаметр - 325 мм



Особливості замовлення, виготовлення і продажу циклона ЦН-15-550х1

Перед тим як купити циклон ЦН-15-550 потрібно враховувати, що він виготовляється за попереднім замовленням. Будь-які необхідні конструктивні особливості і кастомні рішення також повинні попередньо обговорюватись.

Оскільки вся інформація на сайті представлена для загального ознайомлення, будьласка, звертайтесь в технічний відділ СИСТЕМАКС за більш детальною информацією. Якщо Вас цікавить актуальна ціна на циклон ЦН-15-550, терміни виготовлення, гарантія, або бажаєте викласти особливі побажання по своєму замовленню - телефонуйте за номером +38 (044) 383-27-33, пишіть на електронну пошту office@systemax.ua, або оформляйте онлайн замовлення на нашому сайті www.systemax.ua. Спеціалісти компанії обов'язково вийдуть з Вами на зв'язок і допоможуть з вирішенням будь-яких питань.

Універсальні циклони ЦН-15-550 виготовляються в Україні в місті Київ на заводі ПК "СИСТЕМАКС". Вся продукція, що виготовляється, повністю відповідає стандартам ДСТУ (ГОСТ) і проходить обов'язковий контроль якості. Виготовлення і продаж вентиляційного обладнання і промислових пилевловлювачів здійснюється як для підприємств внутрішнього ринку україни, так і для експорту у країни Європи, СНД, Ближнього сходу та Африки. Купити циклон в Україні в роздріб та гуртом можна напряму з завода-виробника (без посередників). Паспорт на продукцію, а також вся супутня технічна, юридична і бухгалтерська документація надається в обов'язковому порядку.

Виробнича компанія «СИСТЕМАКС» пропонує самі вигідні умови по ціні, термінам поставки і умовам оплати на всі циклоны. Для постійних замовників завжди діють накопичувальні знижки.

Ми цінуємо Ваш вибір.

Замовлення

Оформлення замовлення на промисловий циклон ЦН-15-550 в компанії СИСТЕМАКС здійснюється після погодження із замовником усіх технічних та організаційних моментів. На виробництво циклон надходить після отримання повної або часткової оплати (за домовленністю).

Оплата

Безготівковий розрахунок (с ПДВ)
Готівковий розрахунок
Приват24
VISA/Mastercard

Доставка

Самовивіз (зі складу компанії)
Курєрськими службами по Києву
Транспортними компаніями по Україні (Нова Пошта, САТ та інш.)

Гарантія

Гарантія на циклон складає 2 роки. Всі умови гарантії, описання гарантійних і негарантійних випадків - викладені в паспорті. Гарантійні обов'язки вступають в силу із дня реалізації циклона покупцю.
