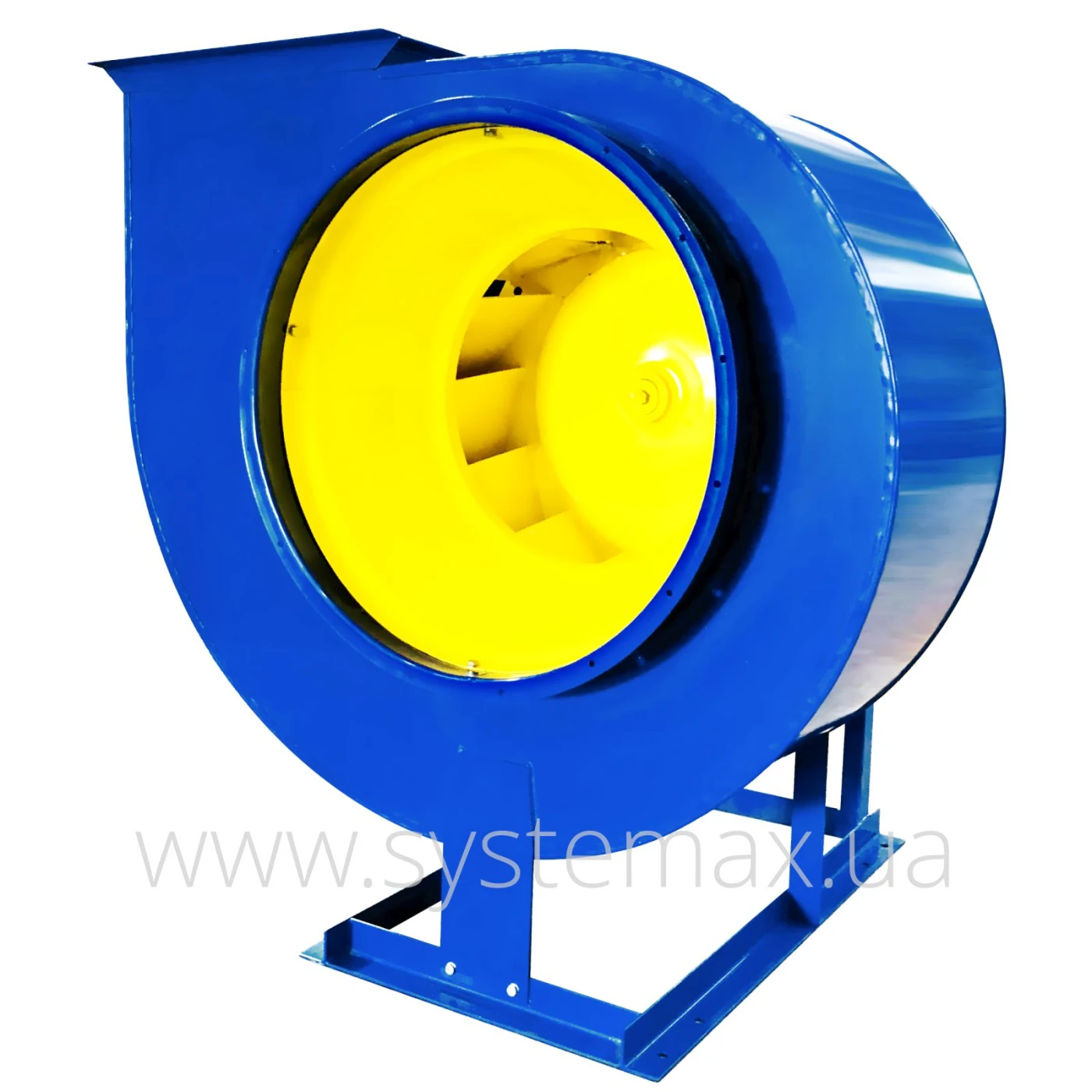

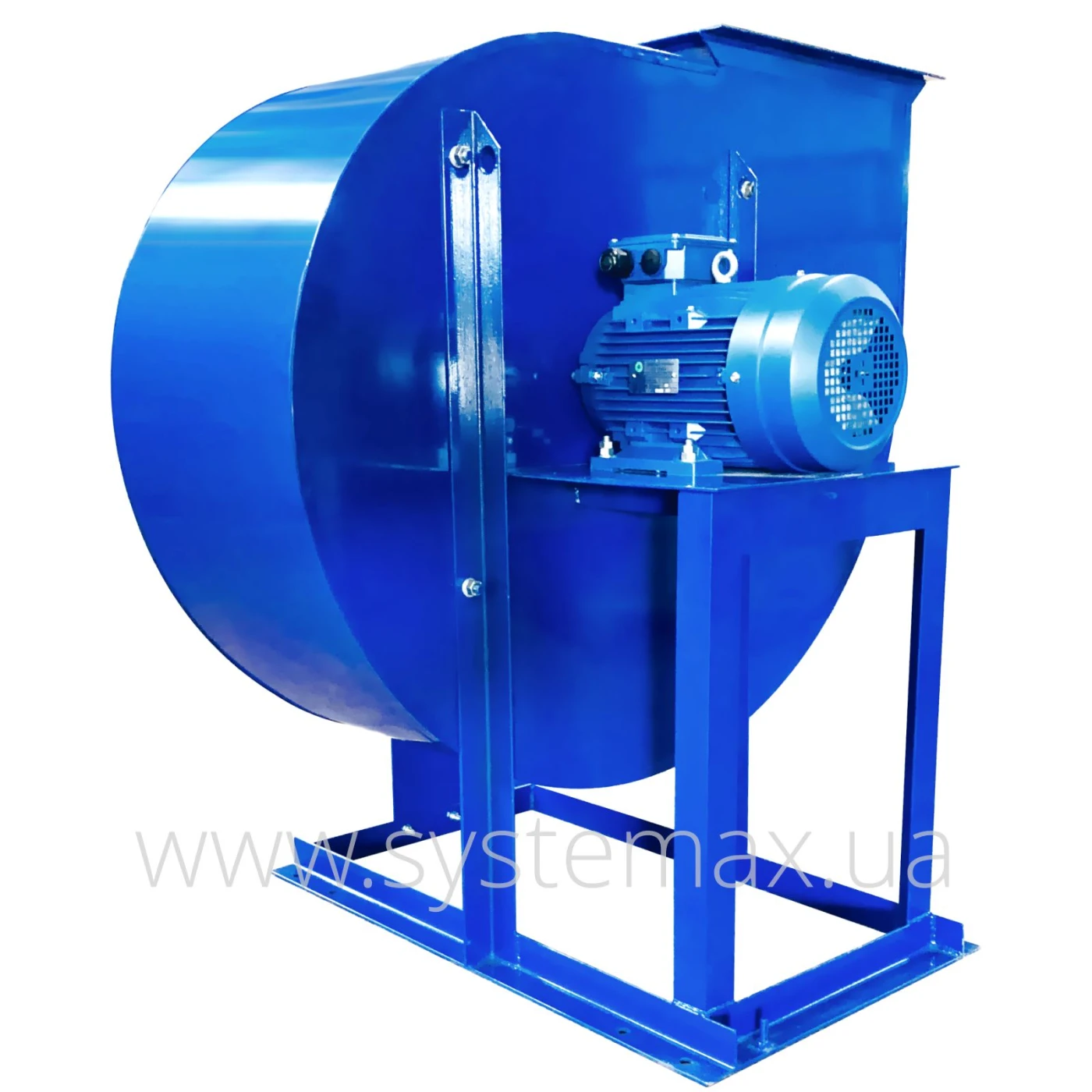

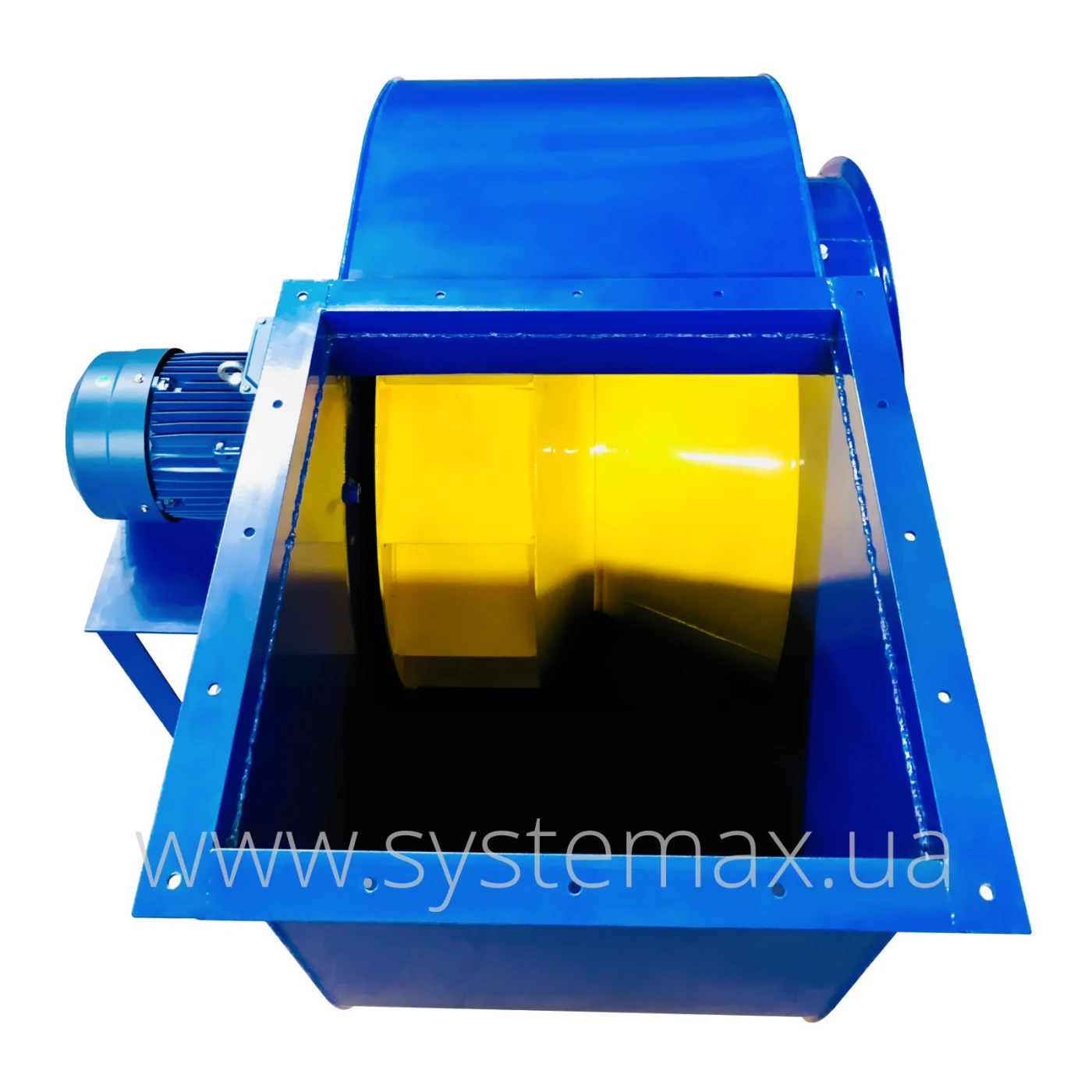

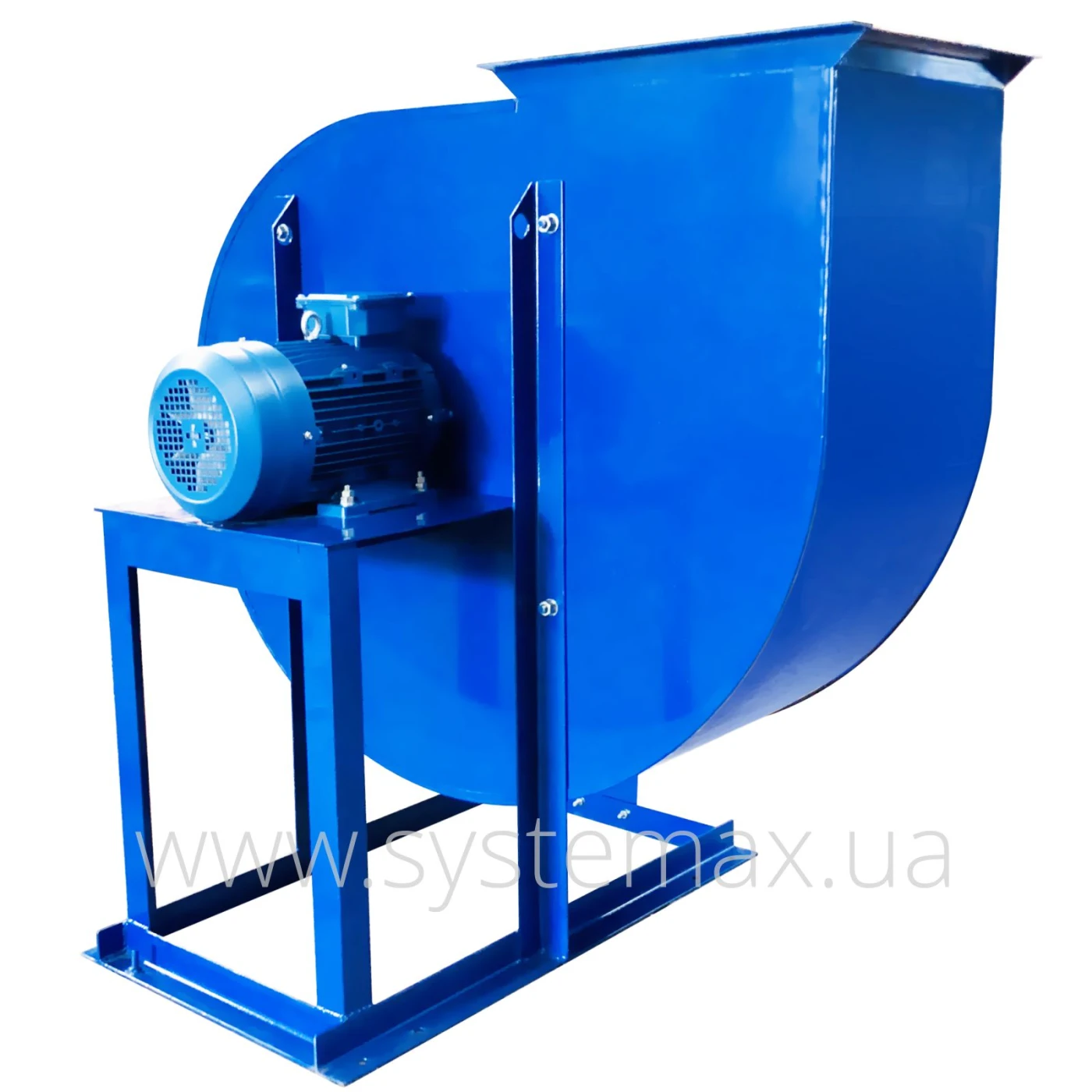

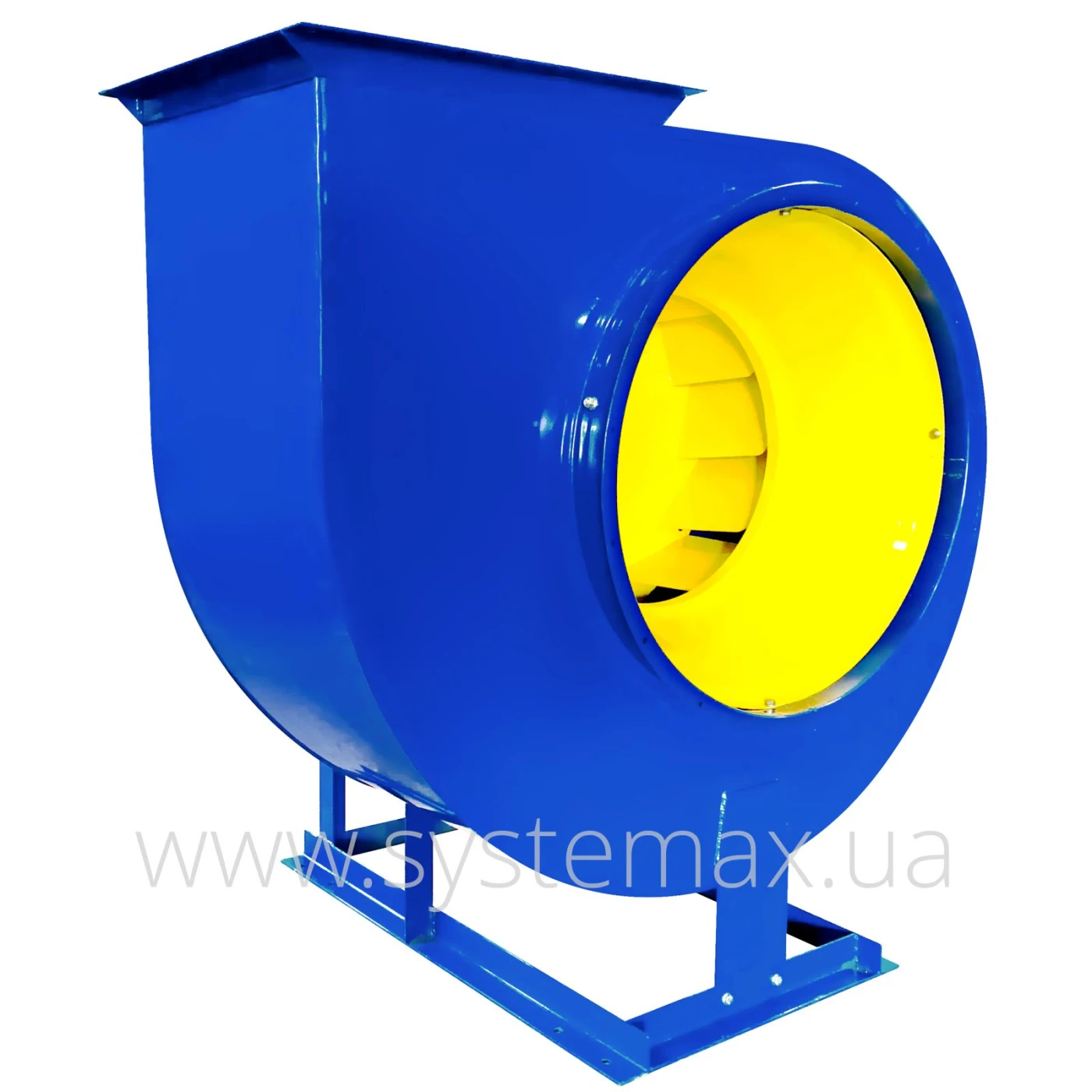

ВЦ 4-75 вентилятори центробіжні низького тиску

Зроблено в Україні

ЗАГАЛЬНІ ВІДОМОСТІ

Одностороннього всмоктування
Корпус спіральний поворотний
Назад загнуті лопатки
Кількість лопаток 12
Напрямок обертання - вправо та вліво

ВАРІАНТИ ВИКОНАННЯ ВЕНТИЛЯТОРА

Із вуглецевої сталі
Із нержавіючої сталі
Із різнорідних металів
Із алюмінієвих сплавів

Вентилятор Електродвигун Потужність Частота Продуктивність Тиск Маса Ціна
ВЦ 4-75 №2,5 Перейти » 2 263 грн АИР63А4 0,25 кВт 1500 об/хв 850 м³/год 165 Па 28 кг
4 000 грнЗамовити
АИР63В4 0,37 кВт 1500 об/хв 900 м³/год 170 Па 28 кг
4 097 грнЗамовити
АИР71А4 0,55 кВт 1500 об/хв 950 м³/год 170 Па 30 кг
4 240 грнЗамовити
АИР71В4 0,75 кВт 1500 об/хв 1000 м³/год 175 Па 32 кг
4 373 грнЗамовити
АИР63А2 0,37 кВт 3000 об/хв 1480 м³/год 560 Па 26 кг
3 840 грнЗамовити
АИР63В2 0,55 кВт 3000 об/хв 1600 м³/год 600 Па 28 кг
3 883 грнЗамовити
АИР71А2 0,75 кВт 3000 об/хв 1700 м³/год 700 Па 30 кг
4 123 грнЗамовити
АИР71В2 1,1 кВт 3000 об/хв 1800 м³/год 750 Па 32 кг
4 350 грнЗамовити
ВЦ 4-75 №3,15 Перейти » 2 769 грн АИР63А4 0,25 кВт 1500 об/хв 1350 м³/год 240 Па 39 кг
4 506 грнЗамовити
АИР63В4 0,37 кВт 1500 об/хв 1450 м³/год 250 Па 41 кг
4 603 грнЗамовити
АИР71А4 0,55 кВт 1500 об/хв 1600 м³/год 270 Па 43 кг
4 746 грнЗамовити
АИР71В4 0,75 кВт 1500 об/хв 1650 м³/год 270 Па 44 кг
4 879 грнЗамовити
АИР71В2 1,1 кВт 3000 об/хв 2000 м³/год 1000 Па 44 кг
4 856 грнЗамовити
АИР80А2 1,5 кВт 3000 об/хв 2700 м³/год 1250 Па 46 кг
5 081 грнЗамовити
АИР80В2 2,2 кВт 3000 об/хв 2900 м³/год 1300 Па 48 кг
5 283 грнЗамовити
АИР90L2 3 кВт 3000 об/хв 3000 м³/год 1380 Па 50 кг
5 706 грнЗамовити
ВЦ 4-75 №4 Перейти » 4 317 грн АИР63В6 0,25 кВт 1000 об/хв 1900 м³/год 185 Па 66 кг
6 282 грнЗамовити
АИР71А6 0,37 кВт 1000 об/хв 1960 м³/год 185 Па 67 кг
6 548 грнЗамовити
АИР71В6 0,55 кВт 1000 об/хв 2000 м³/год 190 Па 68 кг
6 670 грнЗамовити
АИР71А4 0,55 кВт 1500 об/хв 2800 м³/год 380 Па 68 кг
6 294 грнЗамовити
АИР71В4 0,75 кВт 1500 об/хв 2900 м³/год 390 Па 69 кг
6 427 грнЗамовити
АИР80А4 1,1 кВт 1500 об/хв 3000 м³/год 395 Па 72 кг
6 617 грнЗамовити
АИР80В4 1,5 кВт 1500 об/хв 3350 м³/год 400 Па 74 кг
6 658 грнЗамовити
АИР90L4 2,2 кВт 1500 об/хв 3800 м³/год 420 Па 75 кг
7 190 грнЗамовити
АИР90L2 3 кВт 3000 об/хв 5400 м³/год 1600 Па 75 кг
7 254 грнЗамовити
АИР100S2 4 кВт 3000 об/хв 6000 м³/год 1600 Па 79 кг
8 247 грнЗамовити
АИР100L2 5,5 кВт 3000 об/хв 6400 м³/год 1670 Па 86 кг
8 862 грнЗамовити
АИР112М2 7,5 кВт 3000 об/хв 9200 м³/год 1750 Па 107 кг
9 654 грнЗамовити
АИР132М2 11 кВт 3000 об/хв 10450 м³/год 1820 Па 112 кг
11 614 грнЗамовити
ВЦ 4-75 №5 Перейти » 6 107 грн АИР71А6 0,37 кВт 1000 об/хв 3700 м³/год 260 Па 80 кг
8 338 грнЗамовити
АИР71В6 0,55 кВт 1000 об/хв 3780 м³/год 265 Па 82 кг
8 460 грнЗамовити
АИР80А6 0,75 кВт 1000 об/хв 3880 м³/год 270 Па 86 кг
8 598 грнЗамовити
АИР80В6 1,1 кВт 1000 об/хв 3950 м³/год 280 Па 88 кг
8 714 грнЗамовити
АИР80В4 1,5 кВт 1500 об/хв 5800 м³/год 680 Па 88 кг
8 448 грнЗамовити
АИР90L4 2,2 кВт 1500 об/хв 5900 м³/год 700 Па 89 кг
8 980 грнЗамовити
АИР100S4 3 кВт 1500 об/хв 6000 м³/год 750 Па 93 кг
10 171 грнЗамовити
ВЦ 4-75 №6,3 Перейти » 9 477 грн АИР80В6 1,1 кВт 1000 об/хв 6200 м³/год 450 Па 132 кг
12 084 грнЗамовити
АИР90L6 1,5 кВт 1000 об/хв 7500 м³/год 470 Па 135 кг
12 792 грнЗамовити
АИР100L6 2,2 кВт 1000 об/хв 7800 м³/год 480 Па 146 кг
13 272 грнЗамовити
АИР112МА6 3 кВт 1000 об/хв 8200 м³/год 495 Па 158 кг
14 330 грнЗамовити
АИР100S4 3 кВт 1500 об/хв 7500 м³/год 820 Па 128 кг
13 541 грнЗамовити
АИР100L4 4 кВт 1500 об/хв 9000 м³/год 900 Па 144 кг
13 941 грнЗамовити
АИР112М4 5,5 кВт 1500 об/хв 10300 м³/год 920 Па 164 кг
14 844 грнЗамовити
АИР132S4 7,5 кВт 1500 об/хв 11800 м³/год 950 Па 180 кг
16 211 грнЗамовити
АИР132М4 11 кВт 1500 об/хв 14200 м³/год 970 Па 199 кг
17 200 грнЗамовити
ВЦ 4-75 №8 Перейти » 18 428 грн АИР112МА8 2,2 кВт 750 об/хв 14000 м³/год 500 Па 291 кг
23 538 грнЗамовити
АИР112МВ8 3 кВт 750 об/хв 15200 м³/год 550 Па 296 кг
23 903 грнЗамовити
АИР132S8 4 кВт 750 об/хв 16000 м³/год 570 Па 302 кг
24 985 грнЗамовити
АИР112МВ6 4 кВт 1000 об/хв 17000 м³/год 1050 Па 312 кг
23 388 грнЗамовити
АИР132S6 5,5 кВт 1000 об/хв 18000 м³/год 1100 Па 311 кг
25 208 грнЗамовити
АИР132М6 7,5 кВт 1000 об/хв 23100 м³/год 1200 Па 325 кг
26 151 грнЗамовити
АИР160S6 11 кВт 1000 об/хв 25000 м³/год 1280 Па 371 кг
29 805 грнЗамовити
ВЦ 4-75 №8 (сх.5) Перейти » 34 749 грн АИР100L6 2,2 кВт 1000 об/хв 16000 м³/год 700 Па 384 кг
38 544 грнЗамовити
АИР112МА6 3 кВт 1000 об/хв 16500 м³/год 750 Па 405 кг
39 602 грнЗамовити
АИР112МВ6 4 кВт 1000 об/хв 17450 м³/год 780 Па 414 кг
39 709 грнЗамовити
АИР132S6 5,5 кВт 1000 об/хв 22000 м³/год 850 Па 440 кг
41 529 грнЗамовити
АИР132М6 7,5 кВт 1000 об/хв 24800 м³/год 900 Па 449 кг
42 472 грнЗамовити
АИР160S6 11 кВт 1000 об/хв 27000 м³/год 920 Па 508 кг
46 126 грнЗамовити
АИР132М4 11 кВт 1500 об/хв 24000 м³/год 1100 Па 472 кг
42 472 грнЗамовити
АИР160S4 15 кВт 1500 об/хв 26100 м³/год 1200 Па 509 кг
45 801 грнЗамовити
ВЦ 4-75 №10 Перейти » 36 271 грн АИР132S8 4 кВт 750 об/хв 21000 м³/год 520 Па 496 кг
42 828 грнЗамовити
АИР132М8 5,5 кВт 750 об/хв 22200 м³/год 580 Па 512 кг
43 745 грнЗамовити
АИР160S8 7,5 кВт 750 об/хв 23900 м³/год 600 Па 548 кг
47 578 грнЗамовити
АИР160М8 11 кВт 750 об/хв 24500 м³/год 650 Па 573 кг
49 426 грнЗамовити
АИР160S6 11 кВт 1000 об/хв 28300 м³/год 1250 Па 549 кг
47 648 грнЗамовити
АИР160М6 15 кВт 1000 об/хв 32000 м³/год 1300 Па 562 кг
48 836 грнЗамовити
АИР180М6 18,5 кВт 1000 об/хв 34700 м³/год 1350 Па 592 кг
52 094 грнЗамовити
АИР200М6 22 кВт 1000 об/хв 38000 м³/год 1480 Па 630 кг
56 346 грнЗамовити
АИР200L6 30 кВт 1000 об/хв 39500 м³/год 1590 Па 672 кг
59 475 грнЗамовити
ВЦ 4-75 №10 (сх.5) Перейти » 55 809 грн АИР160S8 7,5 кВт 750 об/хв 24100 м³/год 600 Па 610 кг
67 116 грнЗамовити
АИР160М8 11 кВт 750 об/хв 25000 м³/год 620 Па 635 кг
68 764 грнЗамовити
АИР160М6 15 кВт 1000 об/хв 32000 м³/год 1300 Па 640 кг
68 374 грнЗамовити
АИР180М6 18,5 кВт 1000 об/хв 35000 м³/год 1400 Па 645 кг
71 632 грнЗамовити
ВЦ 4-75 №12,5 Перейти » 49 491 грн АИР180М8 15 кВт 750 об/хв 41000 м³/год 900 Па 778 кг
66 313 грнЗамовити
АИР200М8 18,5 кВт 750 об/хв 42800 м³/год 1000 Па 845 кг
70 946 грнЗамовити
АИР200L8 22 кВт 750 об/хв 45500 м³/год 1100 Па 860 кг
72 701 грнЗамовити
АИР225М8 30 кВт 750 об/хв 50100 м³/год 1180 Па 926 кг
78 333 грнЗамовити
АИР250S8 37 кВт 750 об/хв 53000 м³/год 1260 Па 1031 кг
86 561 грнЗамовити
ВЦ 4-75 №12,5 (сх.5) Перейти » 74 763 грн АИР200L8 22 кВт 750 об/хв 47000 м³/год 710 Па 905 кг
97 973 грнЗамовити
АИР225М8 30 кВт 750 об/хв 49200 м³/год 750 Па 1091 кг
103 605 грнЗамовити
АИР112МВ6 4 кВт 1000 об/хв 27000 м³/год 370 Па 756 кг
79 723 грнЗамовити
АИР132S6 5,5 кВт 1000 об/хв 30000 м³/год 470 Па 768 кг
81 543 грнЗамовити
АИР132М6 7,5 кВт 1000 об/хв 35000 м³/год 570 Па 773 кг
82 486 грнЗамовити
АИР160S6 11 кВт 1000 об/хв 37000 м³/год 740 Па 812 кг
86 140 грнЗамовити
АИР160М6 15 кВт 1000 об/хв 43000 м³/год 915 Па 842 кг
87 328 грнЗамовити
АИР180М6 18,5 кВт 1000 об/хв 45000 м³/год 1000 Па 872 кг
90 586 грнЗамовити
АИР200М6 22 кВт 1000 об/хв 47000 м³/год 1120 Па 935 кг
94 838 грнЗамовити
АИР200L6 30 кВт 1000 об/хв 50000 м³/год 1350 Па 965 кг
97 967 грнЗамовити
АИР225М6 37 кВт 1000 об/хв 52000 м³/год 1500 Па 1091 кг
103 010 грнЗамовити
АИР250S6 45 кВт 1000 об/хв 54500 м³/год 1700 Па 1197 кг
108 858 грнЗамовити
АИР250М6 55 кВт 1000 об/хв 69000 м³/год 1800 Па 1252 кг
111 788 грнЗамовити
АИР280S6 75 кВт 1000 об/хв 70000 м³/год 1900 Па 1415 кг
122 907 грнЗамовити
ВЦ 4-75 №16 (сх.5) Перейти » 226 395 грн АИР160S6 11 кВт 1000 об/хв 71400 м³/год 680 Па 2710 кг
237 772 грнЗамовити
АИР160М6 15 кВт 1000 об/хв 79800 м³/год 820 Па 2740 кг
238 960 грнЗамовити
АИР180М6 18,5 кВт 1000 об/хв 85100 м³/год 950 Па 2805 кг
242 218 грнЗамовити
АИР200М6 22 кВт 1000 об/хв 90100 м³/год 1080 Па 2830 кг
246 470 грнЗамовити
АИР200L6 30 кВт 1000 об/хв 100000 м³/год 1350 Па 2860 кг
249 599 грнЗамовити
АИР225М6 37 кВт 1000 об/хв 105500 м³/год 1380 Па 2924 кг
254 642 грнЗамовити
АИР250S6 45 кВт 1000 об/хв 108000 м³/год 1400 Па 2990 кг
260 490 грнЗамовити
АИР250М6 55 кВт 1000 об/хв 120000 м³/год 1580 Па 3045 кг
263 420 грнЗамовити
АИР280S6 75 кВт 1000 об/хв 127000 м³/год 1750 Па 3190 кг
274 539 грнЗамовити
ВЦ 4-75 №20 (сх.5) Перейти » договірна АИР250М8 45 кВт 750 об/хв 110000 м³/год 1350 Па 4250 кг
договірнаЗамовити
АИР250М6 55 кВт 1000 об/хв 139000 м³/год 1510 Па 4250 кг
договірнаЗамовити
АИР280S6 75 кВт 1000 об/хв 160000 м³/год 1780 Па 4350 кг
договірнаЗамовити

Огляд центробіжних вентиляторів ВЦ 4 75 (ВР 80 75, ВР 89 75, ВР 88 72, ВР 86 77)

Загальні дані

  • вентилятори відцентрові низького тиску (140...2500 Па);
  • матеріал стандартного виконання - вуглецева сталь
    (алюміній, різнорідні метали, нержавіюча сталь);
  • є можливість повороту корпуса від 0 до 360° (крок 45°);
  • кількість лопаток робочого колеса - 12 шт.;
  • праве або ліве обертання;
  • виконання на валу двигуна (схема 1) або через клино-ремінну передачу (схема 5);
  • електродвигун загальнопромисловий (вибухозахищений - на замовлення);
  • напруга мережі 380 В;
  • взаємозамінні аналоги: ВЦ 4 70, ВР 80 70, ВР 80 75, ВР 89 75, ВР 88 72, ВР 86 77

Застосування ВЦ 4-75

Відцентрові вентилятори ВЦ 4-75 являються промисловими вентиляторами низького та середнього тиску. Використовуються в приточних та витяжних системах вентиляції, в системах кондиціювання повітря, в різних сферах промисловості для транспортування газоподібних сумішей та для інших виробничих цілей.

Радіальні (центробіжні) вентилятори ВЦ 4-75 призначені для переміщення повітря та неагресивних газових сумішей. У робочому середовищі, яке транспортується вентилятором, не повинно бути липких речовин і волокнистих матеріалів. Пил та дрібні тверді частинки можуть бути присутніми в концентрації до 100 мг/м³.



Напрямок обертання вентилятора ВЦ 4-75 і кути повороту корпуса улітки

Напрям та кут повороту корпуса центробіжного вентилятора ВЦ 4-75

Позначення на схемі

ПР - праве обертання вентилятора: ВЦ 4-75 (правий)
ЛЕВ - ліве обертання вентилятора: ВЦ 4-75 (лівий)
0°...315° - кут повороту корпуса вентилятора


Як визначити напрям обертання

Напрям корпуса вентилятора відповідає напрямку обертання робочого колеса і визначається З БОКУ ВСМОКТУВАННЯ ПОВІТРЯ:

  • обертання ПРАВЕ - якщо спіраль корпуса направлена ЗА часовою стрілкою
  • обертання ЛІВЕ - якщо спіраль корпуса направлена ПРОТИ часової стрілки


Кути повороту корпуса ВЦ-4-75

Усі відцентрові вентилятори ВЦ-4-75 мають можливість зміни кута повороту корпуса. Це суттєво спрощує монтаж як самого вентилятора, так і воздуховодів, що до нього підводяться. Повертатись корпус може на 45°, 90°, 135°, 180°, 225°, 270° та 315°.



Технічні параметри ВЦ 4-75

Відцентровий
вентилятор
Виконання Електродвигун Параметри вентилятора у робочій зоні Віброізолятори Повна маса
Марка Потужність Частота обертання Продуктивність Тиск Тип Кіл-ть
кВт об/хв м³/год Па шт. кг
ВЦ 4-75 №2,5 Схема 1 АІР56А4 0,12 1500 700 150 ДО38 4 25
ВЦ 4-75 №2,5 Схема 1 АІР56В4 0,18 1500 800 160 ДО38 4 25
ВЦ 4-75 №2,5 Схема 1 АІР63А4 0,25 1500 850 165 ДО38 4 28
ВЦ 4-75 №2,5 Схема 1 АІР63В4 0,37 1500 900 170 ДО38 4 28
ВЦ 4-75 №2,5 Схема 1 АІР71А4 0,55 1500 950 170 ДО38 4 30
ВЦ 4-75 №2,5 Схема 1 АІР71В4 0,75 1500 1000 175 ДО38 4 32
ВЦ 4-75 №2,5 Схема 1 АІР63А2 0,37 3000 1480 560 ДО38 4 26
ВЦ 4-75 №2,5 Схема 1 АІР63В2 0,55 3000 1600 600 ДО38 4 28
ВЦ 4-75 №2,5 Схема 1 АІР71А2 0,75 3000 1700 700 ДО38 4 30
ВЦ 4-75 №2,5 Схема 1 АІР71В2 1,1 3000 1800 750 ДО38 4 32
ВЦ 4-75 №3,15 Схема 1 АІР56В4 0,18 1500 1300 230 ДО38 4 38
ВЦ 4-75 №3,15 Схема 1 АІР63А4 0,25 1500 1350 240 ДО38 4 39
ВЦ 4-75 №3,15 Схема 1 АІР63В4 0,37 1500 1450 250 ДО38 4 41
ВЦ 4-75 №3,15 Схема 1 АІР71А4 0,55 1500 1600 270 ДО38 4 43
ВЦ 4-75 №3,15 Схема 1 АІР71В4 0,75 1500 1650 270 ДО38 4 44
ВЦ 4-75 №3,15 Схема 1 АІР71В2 1,1 3000 2000 1000 ДО38 4 44
ВЦ 4-75 №3,15 Схема 1 АІР80А2 1,5 3000 2700 1250 ДО38 4 46
ВЦ 4-75 №3,15 Схема 1 АІР80В2 2,2 3000 2900 1300 ДО38 4 48
ВЦ 4-75 №3,15 Схема 1 АІР90L2 3 3000 3000 1380 ДО38 4 50
ВЦ 4-75 №4 Схема 1 АІР63А6 0,18 1000 1850 180 ДО39 4 65
ВЦ 4-75 №4 Схема 1 АІР63В6 0,25 1000 1900 185 ДО39 4 66
ВЦ 4-75 №4 Схема 1 АІР71А6 0,37 1000 1960 185 ДО39 4 67
ВЦ 4-75 №4 Схема 1 АІР71В6 0,55 1000 2000 190 ДО39 4 68
ВЦ 4-75 №4 Схема 1 АІР71А4 0,55 1500 2800 380 ДО39 4 68
ВЦ 4-75 №4 Схема 1 АІР71В4 0,75 1500 2900 390 ДО39 4 69
ВЦ 4-75 №4 Схема 1 АІР80А4 1,1 1500 3000 395 ДО39 4 72
ВЦ 4-75 №4 Схема 1 АІР80В4 1,5 1500 3350 400 ДО39 4 74
ВЦ 4-75 №4 Схема 1 АІР90L4 2,2 1500 3800 420 ДО39 4 75
ВЦ 4-75 №4 Схема 1 АІР90L2 3 3000 5400 1600 ДО39 4 75
ВЦ 4-75 №4 Схема 1 АІР100S2 4 3000 6000 1600 ДО39 4 79
ВЦ 4-75 №4 Схема 1 АІР100L2 5,5 3000 6400 1670 ДО39 4 86
ВЦ 4-75 №4 Схема 1 АІР112М2 7,5 3000 9200 1750 ДО39 4 107
ВЦ 4-75 №4 Схема 1 АІР132М2 11 3000 10450 1820 ДО39 4 112
ВЦ 4-75 №5 Схема 1 АІР71А6 0,37 1000 3700 260 ДО40 4 80
ВЦ 4-75 №5 Схема 1 АІР71В6 0,55 1000 3780 265 ДО40 4 82
ВЦ 4-75 №5 Схема 1 АІР80А6 0,75 1000 3880 270 ДО40 4 86
ВЦ 4-75 №5 Схема 1 АІР80В6 1,1 1000 3950 280 ДО40 4 88
ВЦ 4-75 №5 Схема 1 АІР80В4 1,5 1500 5800 680 ДО40 4 88
ВЦ 4-75 №5 Схема 1 АІР90L4 2,2 1500 5900 700 ДО40 4 89
ВЦ 4-75 №5 Схема 1 АІР100S4 3 1500 6000 750 ДО40 4 93
ВЦ 4-75 №6,3 Схема 1 АІР80В6 1,1 1000 6200 450 ДО41 4 132
ВЦ 4-75 №6,3 Схема 1 АІР90L6 1,5 1000 7500 470 ДО41 4 135
ВЦ 4-75 №6,3 Схема 1 АІР100L6 2,2 1000 7800 480 ДО41 4 146
ВЦ 4-75 №6,3 Схема 1 АІР112МА6 3 1000 8200 495 ДО41 4 158
ВЦ 4-75 №6,3 Схема 1 АІР100S4 3 1500 7500 820 ДО41 4 128
ВЦ 4-75 №6,3 Схема 1 АІР100L4 4 1500 9000 900 ДО41 4 144
ВЦ 4-75 №6,3 Схема 1 АІР112М4 5,5 1500 10300 920 ДО41 4 164
ВЦ 4-75 №6,3 Схема 1 АІР132S4 7,5 1500 11800 950 ДО41 4 180
ВЦ 4-75 №6,3 Схема 1 АІР132М4 11 1500 14200 970 ДО41 4 199
ВЦ 4-75 №8 Схема 1 АІР100L8 1,5 750 9300 320 ДО42 4 275
ВЦ 4-75 №8 Схема 1 АІР112МА8 2,2 750 14000 500 ДО42 4 291
ВЦ 4-75 №8 Схема 1 АІР112МВ8 3 750 15200 550 ДО42 4 296
ВЦ 4-75 №8 Схема 1 АІР132S8 4 750 16000 570 ДО42 4 302
ВЦ 4-75 №8 Схема 1 АІР112МВ6 4 1000 17000 1050 ДО42 4 312
ВЦ 4-75 №8 Схема 1 АІР132S6 5,5 1000 18000 1100 ДО42 4 311
ВЦ 4-75 №8 Схема 1 АІР132М6 7,5 1000 23100 1200 ДО42 4 325
ВЦ 4-75 №8 Схема 1 АІР160S6 11 1000 25000 1280 ДО42 4 371
ВЦ 4-75 №8 Схема 1 АІР100L4 4 1500 17000 1000 ДО42 4 270
ВЦ 4-75 №8 Схема 1 АІР112М4 5,5 1500 19800 1100 ДО42 4 286
ВЦ 4-75 №8 Схема 1 АІР132S4 7,5 1500 21200 1210 ДО42 4 297
ВЦ 4-75 №8 Схема 1 АІР132М4 11 1500 25400 1340 ДО42 4 319
ВЦ 4-75 №8 Схема 1 АІР160S4 15 1500 27800 1420 ДО42 4 366
ВЦ 4-75 №8 Схема 1 АІР160М4 18,5 1500 29000 1500 ДО42 4 383
ВЦ 4-75 №8 Схема 5 АІР100L6 2,2 1000 16000 700 ДО42 6 384
ВЦ 4-75 №8 Схема 5 АІР112МА6 3 1000 16500 750 ДО42 6 405
ВЦ 4-75 №8 Схема 5 АІР112МВ6 4 1000 17450 780 ДО42 6 414
ВЦ 4-75№8 Схема 5 АІР132S6 5,5 1000 22000 850 ДО42 6 440
ВЦ 4-75 №8 Схема 5 АІР132М6 7,5 1000 24800 900 ДО42 6 449
ВЦ 4-75 №8 Схема 5 АІР160S6 11 1000 27000 920 ДО42 6 508
ВЦ 4-75 №8 Схема 5 АІР132М4 11 1500 24000 1100 ДО42 6 472
ВЦ 4-75 №8 Схема 5 АІР160S4 15 1500 26100 1200 ДО42 6 509
ВЦ 4-75 №10 Схема 1 АІР132S8 4 750 21000 520 ДО42 6 496
ВЦ 4-75 №10 Схема 1 АІР132М8 5,5 750 22200 580 ДО42 6 512
ВЦ 4-75 №10 Схема 1 АІР160S8 7,5 750 23900 600 ДО42 6 548
ВЦ 4-75 №10 Схема 1 АІР160М8 11 750 24500 650 ДО42 6 573
ВЦ 4-75 №10 Схема 1 АІР160S6 11 1000 28300 1250 ДО42 6 549
ВЦ 4-75 №10 Схема 1 АІР160М6 15 1000 32000 1300 ДО42 6 562
ВЦ 4-75 №10 Схема 1 АІР180М6 18,5 1000 34700 1350 ДО42 6 592
ВЦ 4-75 №10 Схема 1 АІР200М6 22 1000 38000 1480 ДО42 6 630
ВЦ 4-75 №10 Схема 1 АІР200L6 30 1000 39500 1590 ДО42 6 672
ВЦ 4-75 №10 Схема 5 АІР160S8 7,5 750 24100 600 ДО42 6 610
ВЦ 4-75 №10 Схема 5 АІР112МВ6 4 1000 25000 620 ДО42 6 535
ВЦ 4-75 №10 Схема 5 АІР160М6 15 1000 32000 1300 ДО42 6 640
ВЦ 4-75 №10 Схема 5 АІР180М6 18,5 1000 35000 1400 ДО42 6 645
ВЦ 4-75 №12,5 Схема 1 АІР180М8 15 750 41000 900 ДО43 6 778
ВЦ 4-75 №12,5 Схема 1 АІР200М8 18,5 750 42800 1000 ДО43 6 845
ВЦ 4-75 №12,5 Схема 1 АІР200L8 22 750 45500 1100 ДО43 6 860
ВЦ 4-75 №12,5 Схема 1 АІР225М8 30 750 50100 1180 ДО43 6 926
ВЦ 4-75 №12,5 Схема 1 АІР250S8 37 750 53000 1260 ДО43 6 1031
ВЦ 4-75 №12,5 Схема 5 АІР200L8 22 750 47000 710 ДО43 6 905
ВЦ 4-75 №12,5 Схема 5 АІР225М8 30 750 49200 750 ДО43 6 1091
ВЦ 4-75 №12,5 Схема 5 АІР112МВ6 4 1000 27000 370 ДО43 6 756
ВЦ 4-75 №12,5 Схема 5 АІР132S6 5,5 1000 30000 470 ДО43 6 768
ВЦ 4-75 №12,5 Схема 5 АІР132М6 7,5 1000 35000 570 ДО43 6 773
ВЦ 4-75 №12,5 Схема 5 АІР160S6 11 1000 37000 740 ДО43 6 812
ВЦ 4-75 №12,5 Схема 5 АІР160М6 15 1000 43000 915 ДО43 6 842
ВЦ 4-75 №12,5 Схема 5 АІР180М6 18,5 1000 45000 1000 ДО43 6 872
ВЦ 4-75 №12,5 Схема 5 АІР200М6 22 1000 47000 1120 ДО43 6 935
ВЦ 4-75 №12,5 Схема 5 АІР200L6 30 1000 50000 1350 ДО43 6 965
ВЦ 4-75 №12,5 Схема 5 АІР225М6 37 1000 52000 1500 ДО43 6 1091
ВЦ 4-75 №12,5 Схема 5 АІР250S6 45 1000 54500 1700 ДО43 6 1197
ВЦ 4-75 №12,5 Схема 5 АІР250М6 55 1000 69000 1800 ДО43 8 1252
ВЦ 4-75 №12,5 Схема 5 АІР280S6 75 1000 70000 1900 ДО43 8 1415
ВЦ 4-75 №16 Схема 5 АІР160S6 11 1000 71400 680 ДО43 14 2710
ВЦ 4-75 №16 Схема 5 АІР160М6 15 1000 79800 820 ДО43 14 2740
ВЦ 4-75 №16 Схема 5 АІР180М6 18,5 1000 85100 950 ДО43 14 2805
ВЦ 4-75 №16 Схема 5 АІР200М6 22 1000 90100 1080 ДО43 14 2830
ВЦ 4-75 №16 Схема 5 АІР200L6 30 1000 100000 1350 ДО43 14 2860
ВЦ 4-75 №16 Схема 5 АІР225М6 37 1000 105500 1380 ДО43 14 2924
ВЦ 4-75 №16 Схема 5 АІР250S6 45 1000 108000 1400 ДО43 14 2990
ВЦ 4-75 №16 Схема 5 АІР250М6 55 1000 120000 1580 ДО43 14 3045
ВЦ 4-75 №16 Схема 5 АІР280S6 75 1000 127000 1750 ДО43 14 3190
ВЦ 4-75 №20 Схема 5 АІР250М8 45 750 110000 1350     4250
ВЦ 4-75 №20 Схема 5 АІР250М6 55 1000 139000 1510     4250
ВЦ 4-75 №20 Схема 5 АІР280S6 75 1000 160000 1780     4350


Конструктивні особливості

Матеріал корпуса і робочого колеса

  • вуглецева сталь
    (стандартне виконання, використовується в загальнопромисловій вентиляції)
  • нержавіюча сталь
    (корозійностійке виконання, використовується для організації загальної і локальної вентиляції в харчовій промисловості, хімічній промисловості та інщих сферах, де підвищена агресивність робочого середовища.
  • різнорідні метали
    (вибухозахищене виконання, використовується для вентиляції в пилевугільних шахтах, нафтопереробних заводах та інш.)
  • алюмінієві сплави
    (вибухозахищене виконання, використовується для вентиляції в пилевугільних шахтах, нафтопереробних заводах та інш.)

Виконання 1

Робоче колесо відцентрового вентилятора насаджене безпосередньо на вал електродвигуна, або ж з'єднується з двигуном через з'єднувальну муфту.

Переваги:

  • компактні розміри
  • простота конструкції
  • низька вартість


Виконання 5

Крутний момент від електродвигуна на рабоче колесо вентилятора передається через клино-ремінну передачу.

Переваги:

  • можна змінити передаточное число, підібравши відповідні розміри шківів
  • клинові ремені сприяють "зглаженому" і безпечному пуску/зупинці вентилятора і електродвигуна


Габаритні та приєднувальні розміри радіального вентилятора ВЦ 4-75

Креслення схеми виконання №1

Креслення радіального вентилятора ВЦ 4-75 (виконання 1): габаритні і приєднувальні розміри

Типорозмір
вентилятора
A D D1 d d1 d2 h L L1 L2 L3 L4 C C2 t T T2 N N1 n
мм шт.
ВЦ 4-75 №2,5 162,5 253 280 7,3 8 10 320 600 140 45 320 256 184 234 100 100 205 8 8 1
ВЦ 4-75 №3,15 205 320 345 7,3 8 10 410 600 163 93 400 250 225 275 100 200 255 8 12 2
ВЦ 4-75 №4 260 405 430 7,3 8 10 510 680 193 110 500 290 285 335 100 200 310 8 12 2
ВЦ 4-75 №5 325 510 530 9 8 10 650 1030 252 93 600 410 355 405 100 300 380 16 16 3
ВЦ 4-75 №6,3 410 640 660 9 8 12 820 1190 314 113 700 510 445 495 100 400 470 16 20 4
ВЦ 4-75 №8 520 820 850 12,5 10 15 905 1470 378 212 1050 606 565 635 150 600 600 16 16 4
ВЦ 4-75 №10 646 1000 1050 12,5 10 24 1200 1700 483 387 1625 1174 700 808 140 770 770 16 20 4
ВЦ 4-75 №12,5 810 1305 1355 12,5 10 24 1350 1880 570 478 1280 1400 875 985 140 700 700 16 24 5


Габаритні та приєднувальні розміри радіального вентилятора ВЦ 4-75 (№10, №12,5)

Креслення схеми виконання №5

Креслення радіального вентилятора ВЦ 4-75 (виконання 5): габаритні та приєднувальні розміри

Типорозмір
вентилятора
A A2 D D1 d d1 d2 h L L1 L2 L3 L4 L5 L6 C t T T2 N N1 n
мм шт.
ВЦ 4-75 №10 650 1107 1010 1040 12,5 10 15 1212 1450 452 380 1245 966 604 560 705 150 750 750 16 20 5
ВЦ 4-75 №12,5 812,5 1414 1260 1310 12,5 10 24 1410 1790 542 470 1530 1232 778 560 880 150 750 930 24 24 5


Габаритні та приєднувальні розміри радіального вентилятора ВЦ 4-75 (№16, №20)

Креслення схеми виконання №5

Креслення радіального вентилятора ВЦ 4-75 №16 та ВЦ 4-75 №20 (виконання 5): габаритні та приєднувальні розміри

Типорозмір
вентилятора
A A1 D D1 d d1 h h1 L L1 L2 L3 L4 L5 L6 L7 L8 L9 C C1 t t1 T N N1
мм шт.
ВЦ 4-75 №16 4003 1040 1446 1490 14 12,5 2520 1032 2650 780 2395 2325 3800 1460 2040 1160 698 1325 1112 1246 147 147 1176 32 32
ВЦ 4-75 №20 4030 1400 1800 1864 14 12,5 2650 1300 3220 795 2815 2873 4000 1707 2218 1532 1080 1735 1618 1744 125 101 1674 40 50


Аеродинамічні характеристики відцентрового (радіального) вентилятора ВЦ 4-75

×
ВЦ 4-75 вентилятори центробіжні низького тиску
Наверх
