Огляд вентилятора ВЦ 4-75 No12,5 (ВЦ 4-70-12,5)

Загальні дані

  • вентилятор центробіжний (радіальний) низького тиску;
  • виконання 1 (робоче колесо на валу електродвигуна);
  • матеріал вуглецева сталь
    (під замовлення - нержавіюча сталь, алюмінієві сплави, різнорідні метали);
  • фарбування вентилятора - порошкове (жовтий та синій кольори);
  • можливість повороту равлика з кроком 45°;
  • обертання робочого колеса ліве або праве;
  • діаметр робочого колеса 1 250 мм;
  • кількість лопаток робочого колеса 12 шт.;
  • лопатки загнуті назад;
  • продуктивність 41 000 ... 53 000 м³/год;
  • робочий тиск 900 ... 1 260 Па;
  • температура робочого середовища до 80°С;
  • потужність електродвигуна 15 ... 37 кВт;
  • напруга мережі 380 В;
  • гарантія 2 роки.


Аналоги відцентрових вентиляторів ВЦ 4-75 №12,5

Багато виробників вентиляційного обладнання України виготовляють аналоги ВЦ 4-75 №12,5 у відповідності з ТУ 29.2-00909779-002.2009.

Найбільш розповсюджені моделі:

  • ВЦ 4-75   (ВЦ 4-75 №12,5, ВЦ 4-75-12,5)
  • ВЦ 4-70   (ВЦ 4-70 №12,5, ВЦ 4-70-12,5)
  • ВР 80-70   (ВР 80-70 №12,5, ВР 80-70-12,5)
  • ВР 80-75.1   (ВР 80-75 №12,5, ВР 80-75-12,5)
  • ВР 86-77   (ВР 86-77 №12,5, ВР 86-77-12,5)
  • ВР 88-72.1   (ВР 88-72 №12,5, ВР 88-72-12,5)
  • ВР 89-75   (ВР 89-75 №12,5, ВР 89-75-12,5)



Переваги наших центробіжних вентиляторів

  • надійність конструкції
  • підвищена продуктивність
  • низькі експлуатаційні затрати
  • висока якість матеріалів
  • висока точність балансування робочого колеса
  • комплектація якісними електродвигунами
  • порошкове фарбування вузлів вентилятора
  • доступна ціна
  • 2 роки гарантія



Напрямок обертання вентилятора ВЦ 4-75 №12,5 та кути повороту корпуса равлика

Напрямок і кут повороту корпусу центробіжного вентилятора ВЦ 4-75

Позначення на схемі

ПР - праве обертання вентилятора: ВЦ 4-75 №12,5 (правий)
ЛІВ - ліве обертання вентилятора: ВЦ 4-75 №12,5 (лівий)
0°...315° - кут повороту корпуса вентилятора

Як визначити напрямок обертання

Напрямок корпуса вентилятора відповідає напрямку обертання робочого колеса і визначається З БОКУ ВХОДУ ПОВІТРЯ:

  • обертання ПРАВЕ - якщо спіраль корпуса направлена ЗА годинниковою стрілкою
  • обертання ЛІВЕ - якщо спіраль корпуса направлена ПРОТИ годинникової стрілки


Кути повороту корпуса ВЦ 4-75-12,5

Усі відцентрові вентилятори ВЦ 4-75-12,5 мають можливість зміни кута повороту корпуса. Це суттєво спрощує монтаж як самого вентилятора, так і повітроводів, що до нього підводяться. Повертатись корпус може на 45°, 90°, 135°, 180°, 225°, 270° і 315°.



Технічні параметри ВЦ 4 75 12,5

Центробіжний
вентилятор
Електродвигун Параметри вентилятора у робочій зоні Віброізолятори Повна маса Габаритні розміри
Довжина × Ширина × Висота
Марка Потужність Частота обертання Продуктивність Тиск Тип Кількість
кВт об/хв м³/год Па шт. кг мм
ВЦ 4-75 №12,5
Схема 1
АІР180М8 15 750 41 000 900 ДО44 6 778 1750×2278×2147
АІР200М8 18,5 750 42 800 1 000 ДО44 6 845
АІР200L8 22 750 45 500 1 100 ДО44 6 860
АІР225М8 30 750 50 100 1 180 ДО44 6 926
АІР250S8 37 750 53 000 1 260 ДО44 6 1 031


Конструктивні особливості ВР 89-75-12,5 (запчастини до вентилятора)

Вузли вентилятора ВЦ 4-75 №12,5

  • Корпус вентилятора ВЦ 4-75 №12,5
    Корпус металевий, зварний, спіральної форми. Правого або лівого обертання. Має круглий вхідний та квадратний вихідний патрубки з приєднувальними фланцями. Равлик можна переставляти (перекручувати) на рамі, тим самим змінюючи напрямок виходу повітря із вентилятора згідно ДСТУ 5976. Кількість кутів повороту корпуса відповідає кількості отворів під приєднувальні болти в задній стінці корпуса. Для забезпечення гарантійних умов на вентилятор кут повороту равлика виставляється на заводі. Він може бути як стандартно кратним 45°, так і будь-яким іншим згідно побажань замовника.

  • Робоче колесо вентилятора ВЦ 4-75 №12,5
    Робоче колесо металеве, зварне, правого або лівого обертання. Насаджується безпосередньо на вал електродвигуна.

  • Електродвигун АІР для ВЦ 4-75 №12,5
    Електродвигун встановлюється на станині (рамі), або, в окремих випадках, може кріпитися до корпусу вентилятора. Для комплектації ВЦ 4-75-12,5 підходять двигуни потужністю від 15 до 37 кВт з частотою обертання 750 об/хв. Загальнопромислові асинхронні електродвигуни з короткозамкненим ротором серії АІР входять у базову комплектацію вентилятора. Але в залежності від умов експлуатації може бути встановлений електромотор іншої серії.

  • Станина вентилятора (рама)
    Станина металева, зварна. До неї кріпляться всі основні вузли центробіжного вентилятора. Для кріплення до монтажної поверхні в рамі передбачені отвори, які можуть бути використані для встановлення вентилятора на віброізолятори ДО44 в кількості 6 шт.


ВИ МОЖЕТЕ ОКРЕМО ЗАМОВИТИ КОЖНИЙ ІЗ ВУЗЛІВ ВЕНТИЛЯТОРА ВЦ 4-75 №12,5
ТЕЛЕФОНУЙТЕ МЕНЕДЖЕРУ



Матеріал корпуса і робочого колеса

  • Вуглецева сталь
    Стандартне виконання. Використовується в більшості випадків. Саме поширене.

  • Нержавіюча сталь
    Корозійностійке виконання. Використовується у випадках, коли вентилятор працює в умовах з підвищеною агресивністю робочого середовища.

  • Різнорідні метали
    Вибухозахищене виконання. Використовується на об'єктах з високими вимогами по вибухобезпеці і де дуже висока вірогідність займання переміщуваної пило-газо-повітряної суміші.

  • Алюмінієві сплави
    Вибухозахищене виконання. Все аналогічно попередньому пункту. Основна відмінність виконання із алюмінієвих сплавів від різнорідних металів - це 100% гаратія вибухозахищеності і вільного проходження по всім державним нормам, стандартам і вимогам по вибухобезпеці. Але є болючий для багатьох "підводний камінь" - ЦІНА. Центробіжний вентилятор із алюмінію значно дорожчий від вентилятора із різнорідних металів - орієнтовно в 3-4 рази.



Виконання вентилятора ВЦ 4-75 №12,5 за схемою №1

Для ВЦ 4-75 передбачено Виконання 1 - робоче колесо центробіжного вентилятора насаджене безпосередньо на вал електродвигуна.

Переваги:

  • компактні розміри;
  • проста конструкція;
  • низька ціна.

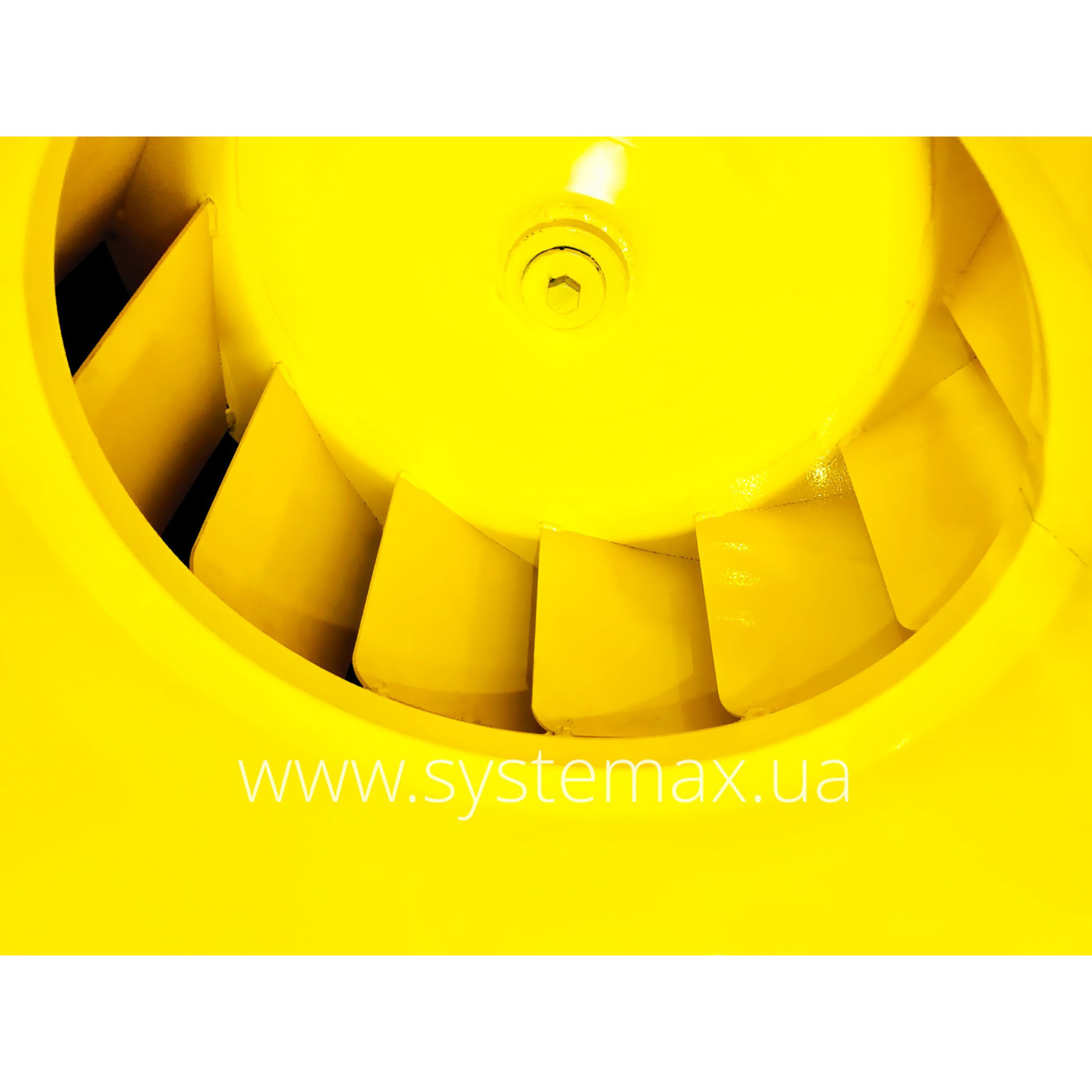

Робоче колесо вентилятора ВЦ 4-75 №12,5

Фото робочого колеса центробіжного вентилятора ВЦ 4-75

Особливості

У базовому виконанні робоче колесо виготовляється із вуглецевої сталі і покривається полімерно-порошковою фарбою. Складається із:

  • 12 загнутих назад лопаток;
  • переднього кільцеподібного диска;
  • заднього цільного диска із ввареною посередині ступицею.


Діаметр робочого колеса 1250 мм (D=1,0×). Бувають модифікації із більшим і меншим діаметром на 5% та 10%, але виготовляються тільки під замовлення.

Виготовлене колесо завжди проходить статичне балансування. Динамічне балансування проводиться уже на повністю зібраному вентиляторі.



Габаритні та приєднувальні розміри радіального вентилятора ВЦ 4-75-12,5

Креслення схеми виконання №1

Креслення ВЦ 4-75 №12,5 схема 1 - Вид спереду

Креслення ВЦ 4-75 №12,5 схема 1 - Вид збоку

Креслення ВЦ 4-75 №12,5 схема 1 - Вид зверху



Аеродинамічна характеристика центробіжного вентилятора ВЦ 4-75 №12,5

Аеродинаміка центробіжного вентилятора ВЦ 4-75 №12,5 схема 1

Пошук робочої точки ВЦ 4-75 №12,5: продуктивність і тиск

На графіку представлені криві потужності електродвигунів, а також криві кількості обертів. Для визначення параметрів того чи іншого комплекту вентилятора ВЦ 4-75-12,5 потрібно знайти перетин кривої потужності електродвигуна (кВт) і кривої кількості обертів (об/хв). Точка перетину і буде являтись робочою точкою вентилятора - відповідно відклавши на горизонтальну вісь вниз - значення продуктивності (м³/год) і на вертикальну вісь - значення тиску (Па).

У випадку, якщо крива потужності електродвигуна лежить вище кривої кількості обертів, потрібно криву потужності опустити паралельно вниз (узявши по крайнім точкам) до перетину з кривою обертів, що і буде являтись робочою точкою.

У випадку, якщо крива потужності лежить вище кривої кількості обертів, то даний електродвигун не комплектується з вентилятором, в протилежному випадку він просто не витримає навантаження і вийде з ладу.



Якщо у Вас виникли складнощі з визначенням технічних характеристик вентилятора ВЦ 4-75 №12,5, просто зателефонуйте нам на гарячу лінію +38 (044) 383-27-33 і наші спеціалісти з радістю допоможуть Вам!



Купити центробіжний вентилятор ВЦ 4-75 №12,5 схема 1 в Києві або з доставкою по Україні

Перш ніж купити вентилятор ВЦ 4-75 12-5, необхідно розумітися в чому ж розшифровка маркування. Буквенно-цифрові символи містять у собі багато важливої інформації: ВЦ- вентилятор центробіжний (радіальний) з діаметром робочого колеса 1250 мм, 4-75 вказує на низький тиск. Він призначений для переміщення повітря, пилоповітряних та газових сумішей, які не містять липких речовин і волокнистих матеріалів.

Завод ПК «Системакс» виробляє тільки якісні вентилятори відповідно до стандартів ГОСТ, у яких завжди доступна ціна. Обладнання проходить детальний технічний контроль та різнобічне тестування. Свою якість підтверджуємо двома роками гарантії.

Виробник надає Вам усю необхідну інформацію у зрозумілому форматі: вказуємо та порівнюємо усі технічні характеристики (потужність, продуктивність, тиск, частота обертання, вага), розміри та габарити вентилятора детально позначенні на кресленнях, які удосконалили наші кращі спеціалісти спеціально для своїх покупців. Вся ця інформація зазначена тільки у нас на сайті. Тому Ви легко можете самі визначитись із моделлю та оформити замовлення на сайті. Установка та монтаж вентилятора, його конструкція і принцип роботи детально описані у паспорті. При замовленні Вам обов’язково надається паспорт, інструкція з експлуатації та усі необхідні документи.

Вентилятор ВЦ 4 75 12 5 купити у нас легко, можете просто зателефонувати нашим менеджерам за одним із номерів. Вони із радістю проконсультують в усіх питаннях та допоможуть з вибором. Якщо ж потрібна заміна вентилятора для нас це не проблема, ми самостійно можемо підібрати ідентичне обладнання. Посилений вентилятор, витяжний вентилятор, дуттєвий вентилятор – ми виробляємо також вентилятори за Вашою індивідуальною конструкцією.
