Огляд вентилятора ВЦ 4-75 No6,3 (ВЦ 4-70-6,3)

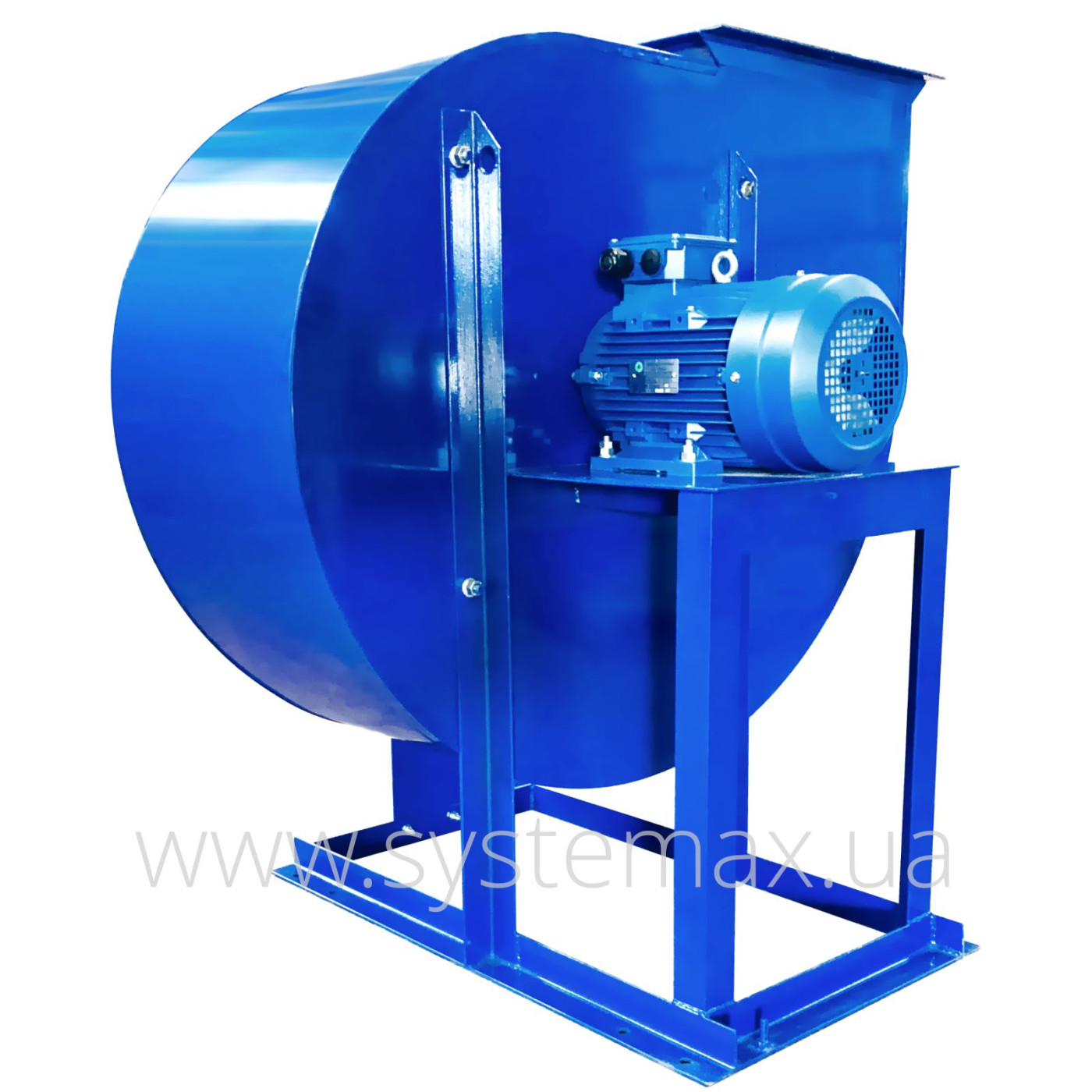

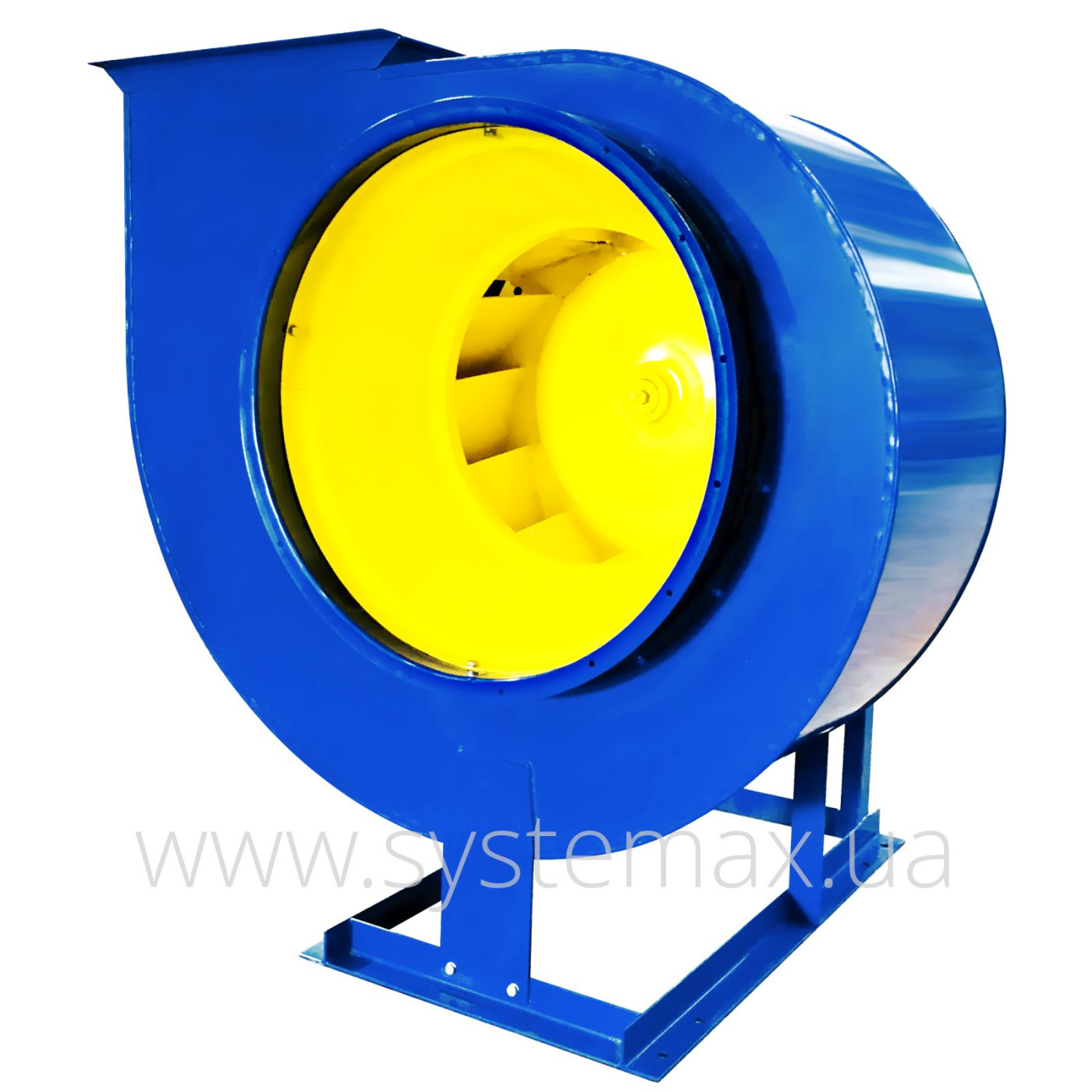

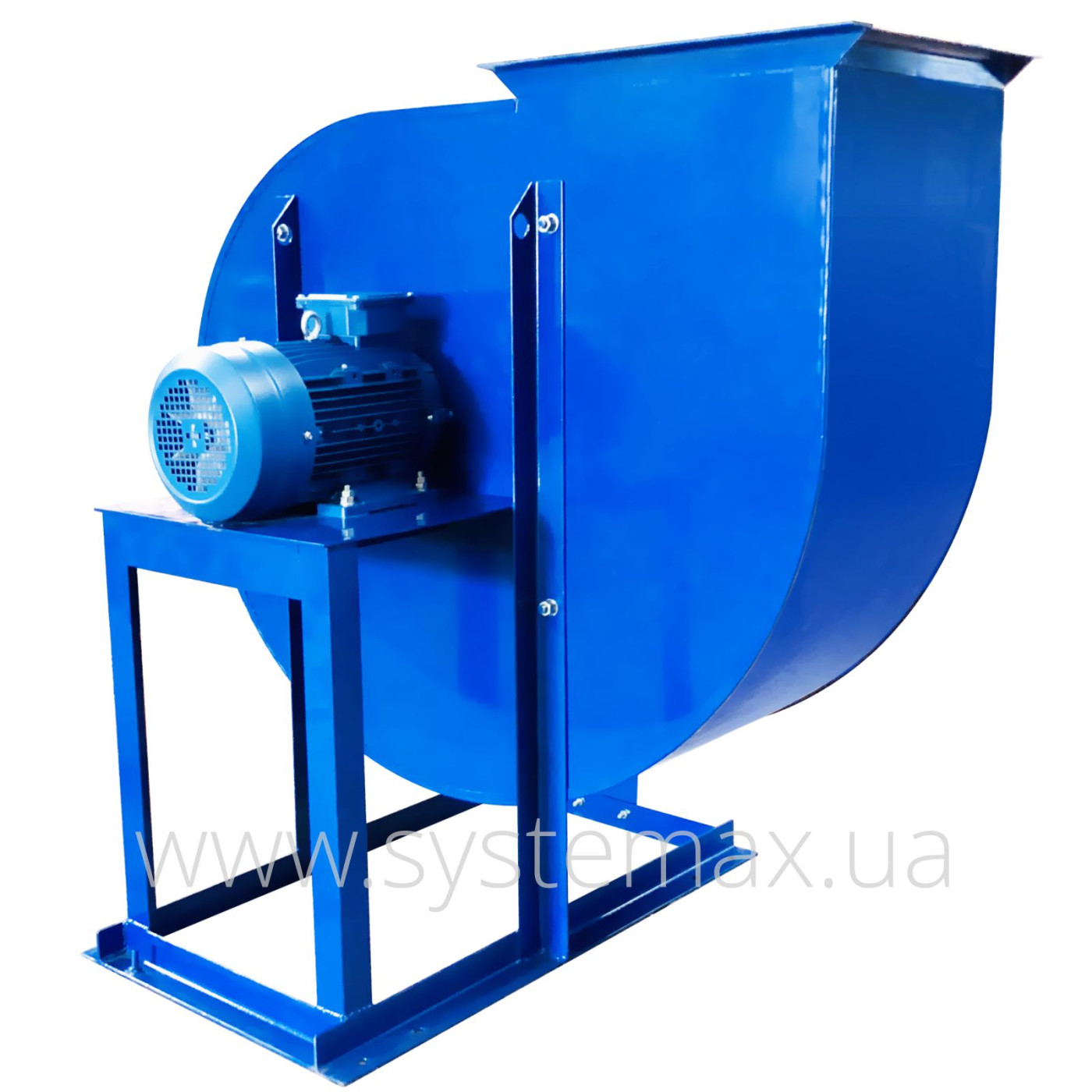

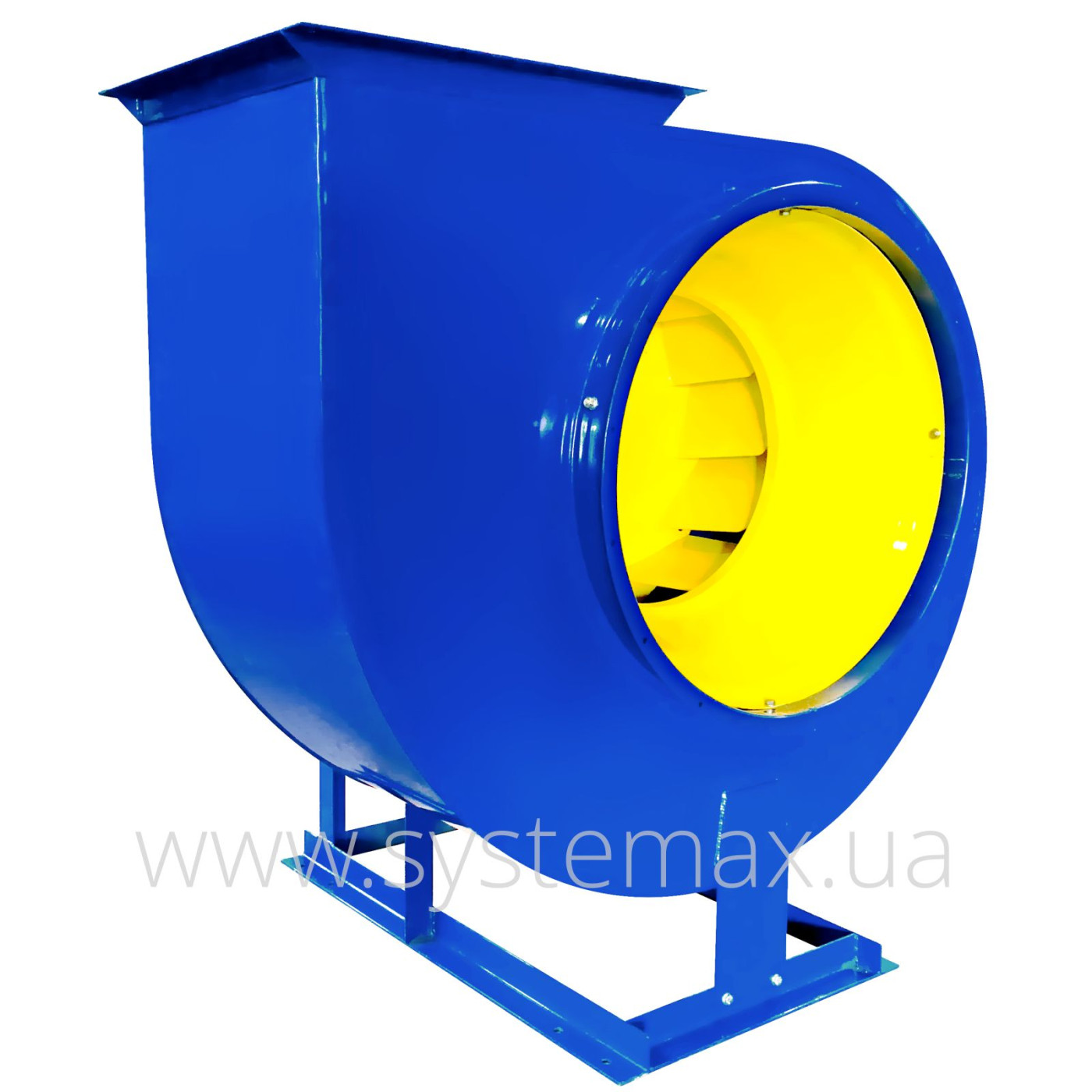

Загальні дані

  • вентилятор центробіжний (радіальний) низького тиску;
  • виконання 1 (робоче колесо на валу електродвигуна);
  • матеріал вуглецева сталь
    (під замовлення - нержавіюча сталь, алюмінієві сплави, різнорідні метали);
  • фарбування вентилятора - порошкове (жовтий та синій кольори);
  • можливість повороту равлика з кроком 45°;
  • обертання робочого колеса ліве або праве;
  • діаметр робочого колеса 630 мм;
  • кількість лопаток робочого колеса 12 шт.;
  • лопатки загнуті назад;
  • продуктивність 6 200 ... 14 200 м³/год;
  • робочий тиск 450 ... 970 Па;
  • температура робочого середовища до 80°С;
  • потужність електродвигуна 1,1 ... 11 кВт;
  • напруга мережі 380 В;
  • гарантія 2 роки.


Аналоги відцентрових вентиляторів ВЦ 4-75 №6,3

Багато виробників вентиляційного обладнання України виготовляють аналоги ВЦ 4-75 №6,3 у відповідності з ТУ 29.2-00909779-002.2009.

Найбільш розповсюджені моделі:

  • ВЦ 4-75   (ВЦ 4-75 №6,3, ВЦ 4-75-6,3)
  • ВЦ 4-70   (ВЦ 4-70 №6,3, ВЦ 4-70-6,3)
  • ВР 80-70   (ВР 80-70 №6,3, ВР 80-70-6,3)
  • ВР 80-75.1   (ВР 80-75 №6,3, ВР 80-75-6,3)
  • ВР 86-77   (ВР 86-77 №6,3, ВР 86-77-6,3)
  • ВР 88-72.1   (ВР 88-72 №6,3, ВР 88-72-6,3)
  • ВР 89-75   (ВР 89-75 №6,3, ВР 89-75-6,3)



Переваги наших центробіжних вентиляторів

  • надійність конструкції
  • підвищена продуктивність
  • низькі експлуатаційні затрати
  • висока якість матеріалів
  • висока точність балансування робочого колеса
  • комплектація якісними електродвигунами
  • порошкове фарбування вузлів вентилятора
  • доступна ціна
  • 2 роки гарантія



Напрямок обертання вентилятора ВЦ 4-75 №6,3 та кути повороту корпуса равлика

Напрямок і кут повороту корпусу центробіжного вентилятора ВЦ 4-75

Позначення на схемі

ПР - праве обертання вентилятора: ВЦ 4-75 №6,3 (правий)
ЛІВ - ліве обертання вентилятора: ВЦ 4-75 №6,3 (лівий)
0°...315° - кут повороту корпуса вентилятора

Як визначити напрямок обертання

Напрямок корпуса вентилятора відповідає напрямку обертання робочого колеса і визначається З БОКУ ВХОДУ ПОВІТРЯ:

  • обертання ПРАВЕ - якщо спіраль корпуса направлена ЗА годинниковою стрілкою
  • обертання ЛІВЕ - якщо спіраль корпуса направлена ПРОТИ годинникової стрілки


Кути повороту корпуса ВЦ 4-75-6,3

Усі відцентрові вентилятори ВЦ 4-75-6,3 мають можливість зміни кута повороту корпуса. Це суттєво спрощує монтаж як самого вентилятора, так і повітроводів, що до нього підводяться. Повертатись корпус може на 45°, 90°, 135°, 180°, 225°, 270° і 315°.



Технічні параметри ВЦ 4 75 6,3

Центробіжний
вентилятор
Електродвигун Параметри вентилятора у робочій зоні Віброізолятори Повна маса Габаритні розміри
Довжина × Ширина × Висота
Марка Потужність Частота обертання Продуктивність Тиск Тип Кількість
кВт об/хв м³/год Па шт. кг мм
ВЦ 4-75 №6,3
Схема 1
АІР80В6 1,1 1000 6 200 450 ДО40 6 132 970×1147×1184
АІР90L6 1,5 1000 7 500 470 ДО40 6 135
АІР100L6 2,2 1000 7 800 480 ДО40 6 146
АІР112МА6 3 1000 8 200 495 ДО40 6 158
АІР100S4 3 1500 7 500 820 ДО40 6 128
АІР100L4 4 1500 9 000 900 ДО40 6 144
АІР112М4 5,5 1500 10 300 920 ДО40 6 164
АІР132S4 7,5 1500 11 800 950 ДО40 6 180
АІР132М4 11 1500 14 200 970 ДО40 6 199


Конструктивні особливості ВР 89-75-6,3 (запчастини до вентилятора)

Вузли вентилятора ВЦ 4-75 №6,3

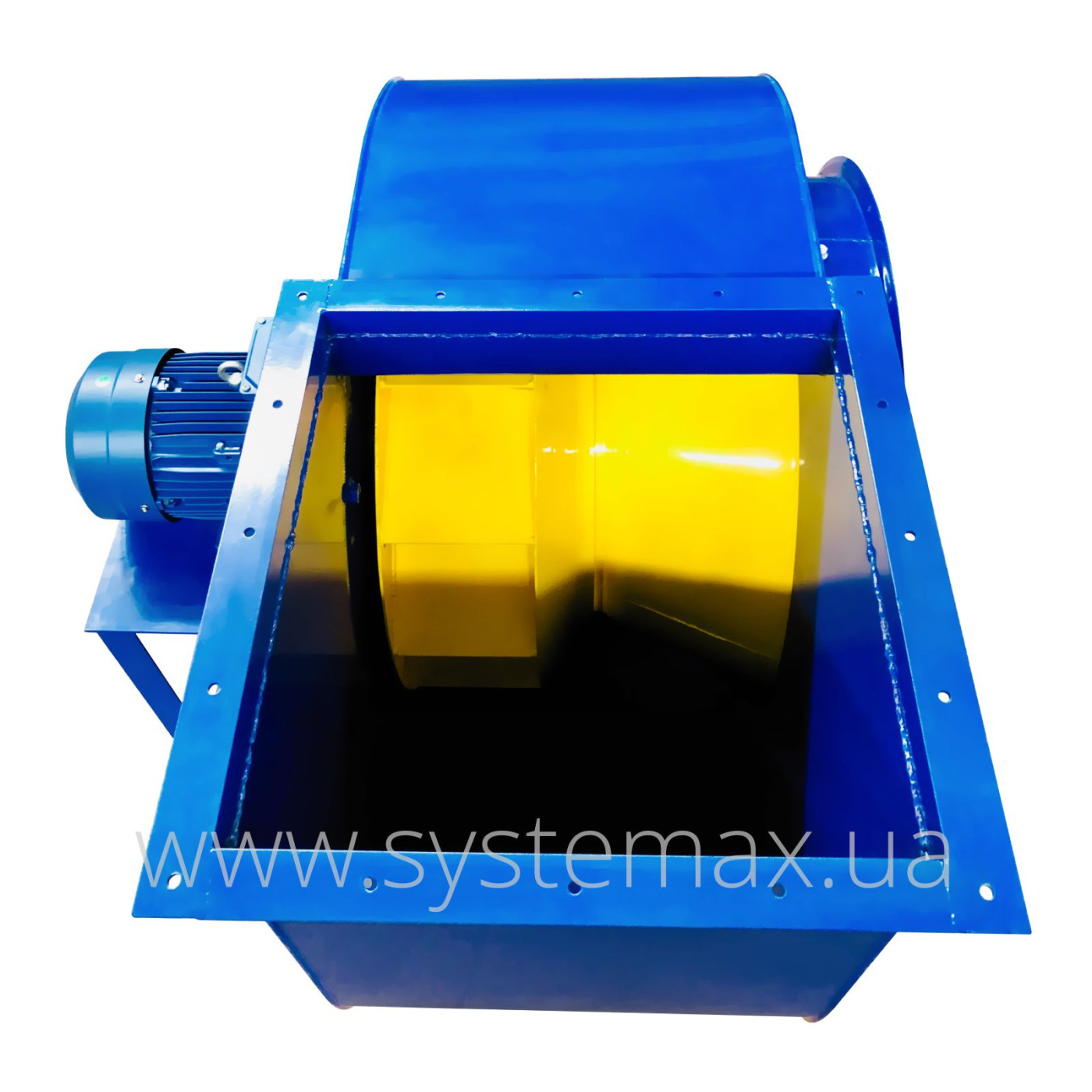

  • Корпус вентилятора ВЦ 4-75 №6,3
    Корпус металевий, зварний, спіральної форми. Правого або лівого обертання. Має круглий вхідний та квадратний вихідний патрубки з приєднувальними фланцями. Равлик можна переставляти (перекручувати) на рамі, тим самим змінюючи напрямок виходу повітря із вентилятора згідно ДСТУ 5976. Кількість кутів повороту корпуса відповідає кількості отворів під приєднувальні болти в задній стінці корпуса. Для забезпечення гарантійних умов на вентилятор кут повороту равлика виставляється на заводі. Він може бути як стандартно кратним 45°, так і будь-яким іншим згідно побажань замовника.

  • Робоче колесо вентилятора ВЦ 4-75 №6,3
    Робоче колесо металеве, зварне, правого або лівого обертання. Насаджується безпосередньо на вал електродвигуна.

  • Електродвигун АІР для ВЦ 4-75 №6,3
    Електродвигун встановлюється на станині (рамі), або, в окремих випадках, може кріпитися до корпусу вентилятора. Для комплектації ВЦ 4-75-6,3 підходять двигуни потужністю від 1,1 до 11 кВт з частотою обертання 1000 і 1500 об/хв. Загальнопромислові асинхронні електродвигуни з короткозамкненим ротором серії АІР входять у базову комплектацію вентилятора. Але в залежності від умов експлуатації може бути встановлений електромотор іншої серії.

  • Станина вентилятора (рама)
    Станина металева, зварна. До неї кріпляться всі основні вузли центробіжного вентилятора. Для кріплення до монтажної поверхні в рамі передбачені отвори, які можуть бути використані для встановлення вентилятора на віброізолятори ДО40 в кількості 6 шт.


ВИ МОЖЕТЕ ОКРЕМО ЗАМОВИТИ КОЖНИЙ ІЗ ВУЗЛІВ ВЕНТИЛЯТОРА ВЦ 4-75 №6,3
ТЕЛЕФОНУЙТЕ МЕНЕДЖЕРУ



Матеріал корпуса і робочого колеса

  • Вуглецева сталь
    Стандартне виконання. Використовується в більшості випадків. Саме поширене.

  • Нержавіюча сталь
    Корозійностійке виконання. Використовується у випадках, коли вентилятор працює в умовах з підвищеною агресивністю робочого середовища.

  • Різнорідні метали
    Вибухозахищене виконання. Використовується на об'єктах з високими вимогами по вибухобезпеці і де дуже висока вірогідність займання переміщуваної пило-газо-повітряної суміші.

  • Алюмінієві сплави
    Вибухозахищене виконання. Все аналогічно попередньому пункту. Основна відмінність виконання із алюмінієвих сплавів від різнорідних металів - це 100% гаратія вибухозахищеності і вільного проходження по всім державним нормам, стандартам і вимогам по вибухобезпеці. Але є болючий для багатьох "підводний камінь" - ЦІНА. Центробіжний вентилятор із алюмінію значно дорожчий від вентилятора із різнорідних металів - орієнтовно в 3-4 рази.



Виконання вентилятора ВЦ 4-75 №6,3 за схемою №1

Для ВЦ 4-75 передбачено Виконання 1 - робоче колесо центробіжного вентилятора насаджене безпосередньо на вал електродвигуна.

Переваги:

  • компактні розміри;
  • проста конструкція;
  • низька ціна.



Робоче колесо вентилятора ВЦ 4-75 №6,3

Фото робочого колеса центробіжного вентилятора ВЦ 4-75

Особливості

У базовому виконанні робоче колесо виготовляється із вуглецевої сталі і покривається полімерно-порошковою фарбою. Складається із:

  • 12 загнутих назад лопаток;
  • переднього кільцеподібного диска;
  • заднього цільного диска із ввареною посередині ступицею.


Діаметр робочого колеса 630 мм (D=1,0×). Бувають модифікації із більшим і меншим діаметром на 5% та 10%, але виготовляються тільки під замовлення.

Виготовлене колесо завжди проходить статичне балансування. Динамічне балансування проводиться уже на повністю зібраному вентиляторі.



Габаритні та приєднувальні розміри радіального вентилятора ВЦ 4-75-6,3

Креслення схеми виконання 1

Креслення ВЦ 4-75 №6,3 схема 1 - Вид спереду
Креслення ВЦ 4-75 №6,3 схема 1 - Вид збоку
Креслення ВЦ 4-75 №6,3 схема 1 - Вид зверху

Креслення схеми виконання 5.1

Креслення ВЦ 4-75 №6,3 схема 5.1 - Вид спереду
Креслення ВЦ 4-75 №6,3 схема 5.1 - Вид збоку
Креслення ВЦ 4-75 №6,3 схема 5.1 - Вид зверху

Креслення схеми виконання 5.2

Креслення ВЦ 4-75 №6,3 схема 5.2 - Вид спереду
Креслення ВЦ 4-75 №6,3 схема 5.2 - Вид збоку і зверху


Аеродинамічна характеристика центробіжного вентилятора ВЦ 4-75 №6,3

Аеродинаміка центробіжного вентилятора ВЦ 4-75 №6,3 схема 1

Пошук робочої точки ВЦ 4-75 №6,3: продуктивність і тиск

На графіку представлені криві потужності електродвигунів, а також криві кількості обертів. Для визначення параметрів того чи іншого комплекту вентилятора ВЦ 4-75-6,3 потрібно знайти перетин кривої потужності електродвигуна (кВт) і кривої кількості обертів (об/хв). Точка перетину і буде являтись робочою точкою вентилятора - відповідно відклавши на горизонтальну вісь вниз - значення продуктивності (м³/год) і на вертикальну вісь - значення тиску (Па).

У випадку, якщо крива потужності електродвигуна лежить вище кривої кількості обертів, потрібно криву потужності опустити паралельно вниз (узявши по крайнім точкам) до перетину з кривою обертів, що і буде являтись робочою точкою.

У випадку, якщо крива потужності лежить вище кривої кількості обертів, то даний електродвигун не комплектується з вентилятором, в протилежному випадку він просто не витримає навантаження і вийде з ладу.



Якщо у Вас виникли складнощі з визначенням технічних характеристик вентилятора ВЦ 4-75 №6,3, просто зателефонуйте нам на гарячу лінію +38 (044) 383-27-33 і наші спеціалісти з радістю допоможуть Вам!



Центробіжний вентилятор ВЦ 4-75 №6,3 купити в Києві або з доставкою по Україні

Вибір вентилятора ВЦ 4 75 6,3 може зайняти у вас багато часу, легко заплутатись у незрозумілих схемах, кресленнях та навіть у самому маркуванні. Виробник ПК «Системакс» завжди економить Ваш час, представляє всю точну та необхідну інформацію про вентилятор ВЦ 4-75 6,3. Перше, що потрібно розуміти покупцю, у чому ж розшифровка вентилятора ВЦ 4-75-6 5: ВЦ – центробіжний (радіальний) вентилятор з діаметром робочого колеса 630 мм, 4-75 вказує на низький тиск. Також спеціалісти «Системакс» щодня удосконалюють схеми, креслення кожного з вентиляторів, щоб ви легко могли подивитись на розміри і габарити та розумітись на цьому. На сайті обов'язково вказані усі технічні характеристики (потужність, продуктивність, тиск, вага та інші).

Завод ПК «Системакс» відомий як виробник, у якого висока якість, краща ціна та обов'язкова гарантія на всі товари. Із задоволенням приймаємо виготовлення обладнання із нестандартними характеристиками – посилений вентилятор, дуттєвий вентилятор, витяжний вентилятор. Усі замовлення виконуємо швидко та доставляємо надійними перевізниками.

Купити вентилятор ВЦ 4 75 6 3 у нас дуже легко. Оформіть замовлення на сайті або відправте лист на електронну пошту і наші менеджери зв'яжуться з вами. Якщо ж ви не впевнені у своєму виборі, або вам потрібна заміна вентилятора ВЦ 4-75 6-3 просто зверніться до наших менеджерів. Вони із радістю підберуть для вас обладнання та проконсультують у всіх питаннях. Тільки ми готові бути з вами на зв'язку цілодобово та приймати термінові замовлення.

Установка вентилятора ВЦ 4-75-6 3, його монтаж та заходи з безпеки детально описані в паспорті, який обов'язково додається до замовлення. Разом із паспортом Вам надається інструкція з експлуатації та вся необхідна документація.
