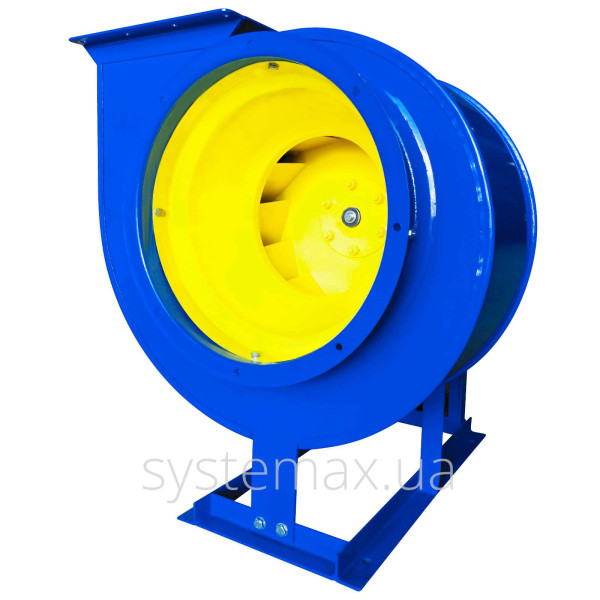

ВЦ 4-75 №3,15 (ВЦ 4-70 №3,15) вентилятор центробіжний

Зроблено в Україні
ВЦ 4-75 №3,15 (ВЦ 4-70 №3,15) вентилятор центробіжний
ТехконтрольВся продукція пройшла випробування
ГОСТ, ДСТУ, ISO 9001Відповідність стандартам
Вітчизняний виробникПромислового обладнання
Ціна:
4 200 грн з ПДВ
Є в наявності
Комплектація електродвигунами:
Показати всі комплектації

×
ВЦ 4-75 №3,15 (ВЦ 4-70 №3,15) вентилятор центробіжний
ВЦ 4-75 №3,15 (ВЦ 4-70 №3,15) вентилятор центробіжний без електродвигуна
4 200 грн з ПДВ
×
Ми Вам передзвонимо!
ВЦ 4-75 №3,15 (ВЦ 4-70 №3,15) вентилятор центробіжний
ВЦ 4-75 №3,15 (ВЦ 4-70 №3,15) вентилятор центробіжний
×
Ми Вам відповімо!
ВЦ 4-75 №3,15 (ВЦ 4-70 №3,15) вентилятор центробіжний
ВЦ 4-75 №3,15 (ВЦ 4-70 №3,15) вентилятор центробіжний
+38 (044) 334-44-27
+38 (044) 424-74-74
+38 (067) 948-88-87
+38 (050) 888-93-83
info@systemax.ua
+38 (063) 995-99-09
Visa Mastercard Приват24 Новая Почта

Характеристики вентилятора ВЦ 4-75 No3,15 (ВЦ 4-70-3,15)

Загальні характеристики

  • вентилятор центробіжний (радіальний) низького тиску;
  • виконання 1 (робоче колесо на валу електродвигуна);
  • матеріал вуглецева сталь
    (під замовлення - нержавіюча сталь, алюмінієві сплави, різнорідні метали);
  • фарбування вентилятора - порошкове (жовтий та синій кольори);
  • можливість повороту равлика з кроком 45°;
  • обертання робочого колеса ліве або праве;
  • діаметр робочого колеса 315 мм;
  • кількість лопаток робочого колеса 12 шт.;
  • лопатки загнуті назад;
  • продуктивність 1 350 ... 3 000 м³/год;
  • робочий тиск 240 ... 1 380 Па;
  • температура робочого середовища до 80°С;
  • потужність електродвигуна 0,25 ... 3 кВт;
  • напруга мережі 380 В;
  • гарантія 2 роки.


Аналоги відцентрових вентиляторів ВЦ 4-75 №3,15

Багато виробників вентиляційного обладнання України виготовляють аналоги ВЦ 4-75 №3,15 у відповідності з ТУ 29.2-00909779-002.2009.

Найбільш розповсюджені моделі:

  • ВЦ 4-75   (ВЦ 4-75 №3,15, ВЦ 4-75-3,15)
  • ВЦ 4-70   (ВЦ 4-70 №3,15, ВЦ 4-70-3,15)
  • ВР 80-70   (ВР 80-70 №3,15, ВР 80-70-3,15)
  • ВР 80-75.1   (ВР 80-75 №3,15, ВР 80-75-3,15)
  • ВР 86-77   (ВР 86-77 №3,15, ВР 86-77-3,15)
  • ВР 88-72.1   (ВР 88-72 №3,15, ВР 88-72-3,15)
  • ВР 89-75   (ВР 89-75 №3,15, ВР 89-75-3,15)



Переваги наших центробіжних вентиляторів

  • надійність конструкції
  • підвищена продуктивність
  • низькі експлуатаційні затрати
  • висока якість матеріалів
  • висока точність балансування робочого колеса
  • комплектація якісними електродвигунами
  • порошкове фарбування вузлів вентилятора
  • доступна ціна
  • 2 роки гарантія



Напрямок обертання вентилятора ВЦ 4-75 №3,15 та кути повороту корпуса равлика

Напрямок і кут повороту корпусу центробіжного вентилятора ВЦ 4-75

Позначення на схемі

ПР - праве обертання вентилятора: ВЦ 4-75 №3,15 (правий)
ЛІВ - ліве обертання вентилятора: ВЦ 4-75 №3,15 (лівий)
0°...315° - кут повороту корпуса вентилятора

Як визначити напрямок обертання

Напрямок корпуса вентилятора відповідає напрямку обертання робочого колеса і визначається З БОКУ ВХОДУ ПОВІТРЯ:

  • обертання ПРАВЕ - якщо спіраль корпуса направлена ЗА годинниковою стрілкою
  • обертання ЛІВЕ - якщо спіраль корпуса направлена ПРОТИ годинникової стрілки


Кути повороту корпуса ВЦ 4-75-3,15

Усі відцентрові вентилятори ВЦ 4-75-3,15 мають можливість зміни кута повороту корпуса. Це суттєво спрощує монтаж як самого вентилятора, так і повітроводів, що до нього підводяться. Повертатись корпус може на 45°, 90°, 135°, 180°, 225°, 270° і 315°.



Варіанти комплектації вентилятора ВЦ 4-75 3.15 електродвигунами

Центробіжний
вентилятор
Електродвигун Параметри вентилятора у робочій зоні Віброізолятори Повна маса Габаритні розміри
Довжина × Ширина × Висота
Марка Потужність Частота обертання Продуктивність Тиск Тип Кількість
кВт об/хв м³/год Па шт. кг мм
ВЦ 4-75 №3,15
Схема 1
АІР63А4 0,25 1500 1 350 240 ДО38 4 39 600×587×630
АІР63В4 0,37 1500 1 450 250 ДО38 4 41
АІР71А4 0,55 1500 1 600 270 ДО38 4 43
АІР71В4 0,75 1500 1 650 270 ДО38 4 44
АІР71В2 1,1 3000 2 000 1 000 ДО38 4 44
АІР80А2 1,5 3000 2 700 1 250 ДО39 4 46
АІР80В2 2,2 3000 2 900 1 300 ДО39 4 48
АІР90L2 3 3000 3 000 1 380 ДО39 4 50


Конструктивні особливості ВР 89-75-3,15 (запчастини до вентилятора)

Вузли вентилятора ВЦ 4-75 №3,15

  • Корпус вентилятора ВЦ 4-75 №3,15
    Корпус металевий, зварний, спіральної форми. Правого або лівого обертання. Має круглий вхідний та квадратний вихідний патрубки з приєднувальними фланцями. Равлик можна переставляти (перекручувати) на рамі, тим самим змінюючи напрямок виходу повітря із вентилятора згідно ДСТУ 5976. Кількість кутів повороту корпуса відповідає кількості отворів під приєднувальні болти в задній стінці корпуса. Для забезпечення гарантійних умов на вентилятор кут повороту равлика виставляється на заводі. Він може бути як стандартно кратним 45°, так і будь-яким іншим згідно побажань замовника.

  • Робоче колесо вентилятора ВЦ 4-75 №3,15
    Робоче колесо металеве, зварне, правого або лівого обертання. Насаджується безпосередньо на вал електродвигуна.

  • Електродвигун АІР для ВЦ 4-75 №3,15
    Електродвигун встановлюється на станині (рамі), або, в окремих випадках, може кріпитися до корпусу вентилятора. Для комплектації ВЦ 4-75-3,15 підходять двигуни потужністю від 0,25 до 3 кВт з частотою обертання 1500 і 3000 об/хв. Загальнопромислові асинхронні електродвигуни з короткозамкненим ротором серії АІР входять у базову комплектацію вентилятора. Але в залежності від умов експлуатації може бути встановлений електромотор іншої серії.

  • Станина вентилятора (рама)
    Станина металева, зварна. До неї кріпляться всі основні вузли центробіжного вентилятора. Для кріплення до монтажної поверхні в рамі передбачені отвори, які можуть бути використані для встановлення вентилятора на віброізолятори ДО38 або ДО39 в кількості 4 шт.


ВИ МОЖЕТЕ ОКРЕМО ЗАМОВИТИ КОЖНИЙ ІЗ ВУЗЛІВ ВЕНТИЛЯТОРА ВЦ 4-75 №3,15
ТЕЛЕФОНУЙТЕ МЕНЕДЖЕРУ



Матеріал корпуса і робочого колеса

  • Вуглецева сталь
    Стандартне виконання. Використовується в більшості випадків. Саме поширене.

  • Нержавіюча сталь
    Корозійностійке виконання. Використовується у випадках, коли вентилятор працює в умовах з підвищеною агресивністю робочого середовища.

  • Різнорідні метали
    Вибухозахищене виконання. Використовується на об'єктах з високими вимогами по вибухобезпеці і де дуже висока вірогідність займання переміщуваної пило-газо-повітряної суміші.

  • Алюмінієві сплави
    Вибухозахищене виконання. Все аналогічно попередньому пункту. Основна відмінність виконання із алюмінієвих сплавів від різнорідних металів - це 100% гаратія вибухозахищеності і вільного проходження по всім державним нормам, стандартам і вимогам по вибухобезпеці. Але є болючий для багатьох "підводний камінь" - ЦІНА. Центробіжний вентилятор із алюмінію значно дорожчий від вентилятора із різнорідних металів - орієнтовно в 3-4 рази.



Виконання вентилятора ВЦ 4-75 №3,15 за схемою №1

Для ВЦ 4-75 передбачено Виконання 1 - робоче колесо центробіжного вентилятора насаджене безпосередньо на вал електродвигуна.

Переваги:

  • компактні розміри;
  • проста конструкція;
  • низька ціна.



Робоче колесо вентилятора ВЦ 4-75 №3,15

Фото робочого колеса центробіжного вентилятора ВЦ 4-75

Особливості

У базовому виконанні робоче колесо виготовляється із вуглецевої сталі і покривається полімерно-порошковою фарбою. Складається із:

  • 12 загнутих назад лопаток;
  • переднього кільцеподібного диска;
  • заднього цільного диска із ступицею посередині закріпленою на болтах.


Діаметр робочого колеса 315 мм (D=1,0×). Бувають модифікації із більшим і меншим діаметром на 5% та 10%, але виготовляються тільки під замовлення.

Виготовлене колесо завжди проходить статичне балансування. Динамічне балансування проводиться уже на повністю зібраному вентиляторі.



Габаритні та приєднувальні розміри радіального вентилятора ВЦ 4-75-3,15

Креслення схеми виконання №1

Креслення ВЦ 4-75 №3,15 схема 1 - Вид спереду

Креслення ВЦ 4-75 №3,15 схема 1 - Вид збоку

Креслення ВЦ 4-75 №3,15 схема 1 - Вид зверху



Аеродинамічна характеристика центробіжного вентилятора ВЦ 4-75 №3,15

Аеродинаміка центробіжного вентилятора ВЦ 4-75 №3,15 схема 1

Пошук робочої точки аеродинаміки ВЦ 4-75 №3,15: продуктивність і тиск

На графіку аеродинаміки представлені криві потужності електродвигунів, а також криві кількості обертів. Для визначення параметрів того чи іншого комплекту вентилятора ВЦ 4-75-3,15 потрібно знайти перетин кривої потужності електродвигуна (кВт) і кривої кількості обертів (об/хв). Точка перетину і буде являтись робочою точкою вентилятора - відповідно відклавши на горизонтальну вісь вниз - значення продуктивності (м³/год) і на вертикальну вісь - значення тиску (Па).

У випадку, якщо крива потужності електродвигуна лежить вище кривої кількості обертів, потрібно криву потужності опустити паралельно вниз (узявши по крайнім точкам) до перетину з кривою обертів, що і буде являтись робочою точкою.

У випадку, якщо крива потужності лежить вище кривої кількості обертів, то даний електродвигун не комплектується з вентилятором, в протилежному випадку він просто не витримає навантаження і вийде з ладу.



Якщо у Вас виникли складнощі з визначенням технічних характеристик вентилятора ВЦ 4-75 №3,15, просто зателефонуйте нам на гарячу лінію +38 (044) 383-27-33 і наші спеціалісти з радістю допоможуть Вам!



Купити центробіжний вентилятор ВЦ 4-75 №3,15 в Києві або з доставкою по Україні

При покупці вентилятора ВЦ 4 75 3,15 важливо розуміти, що означає розшифровка маркування: Вц – центробіжний (радіальний) вентилятор, 4 75 вказує на його низький тиск. Технічні характеристики, розміри, габарити, монтаж вентилятора та його вага – це обов’язкова інформація, яку має надати виробник. Вся ця інформація зручно представлена на нашому сайті.

Завод ПК «Системакс» (Київ, Україна) головний виробник центробіжних вентиляторів. Перевірена якість, краща ціна, швидка доставка – все це заслуговано роками. Для нас не є проблемою зробити вентилятор ВЦ 4 75 3 15 під ваше особисте замовлення – дуттєвий вентилятор, витяжний вентилятор, посилений вентилятор. Важливо розібратися, щоб установка вентилятора була правильною. В цьому Вам допоможуть наші досвідчені менеджери, які із радістю все Вам пояснять та детально проконсультують по всіх питаннях.

Центробіжний вентилятор ВЦ 4-75 3,15 купити легко і просто. Зателефонуйте або напишіть нам вибравши один із номерів, на який вам зручніше та швидше. Також можна оформити замовлення у нас на сайті і менеджер сам зв'яжеться з вами, або надіславши лист на електронну пошту. Якщо вам потрібна заміна вентилятора, наші спеціалісти знайдуть точну модель за характеристиками, що працюватиме роками.

При замовленні вентилятора ВЦ 4-75-3,15 обов'язково надається паспорт, інструкція з експлуатації та всі необхідні документи. Промисловий вентилятор ВЦ 4-75-3,15 є на складі та швидко виготовляється на замовлення. ПК «Системакс» доставляє не тільки по території України. Здійснюється експорт у різні кінці світу: Казахстан, Молдова, Грузія, Білорусь. Купити ВЦ 4-75 № 3,15 можна оптом та в роздріб. Для постійних покупців діють накопичувальні знижки.
