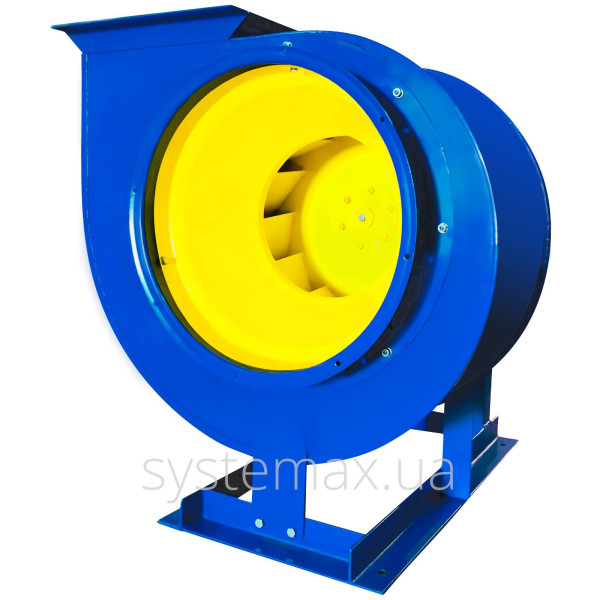

Огляд вентилятора ВЦ 4-75 №4 (ВЦ 4-70-4)
Загальні дані
- вентилятор відцентровий (радіальний, центробіжний) низького тиску;
- виконання 1 (робоче колесо на валу електродвигуна);
- діаметр робочого колеса 400 мм;
- потужність електродвигуна 0,18 ... 11 кВт;
- продуктивність 1 400 ... 10 000 м³/год;
- робочий тиск 160 ... 1 800 Па;
- температура робочого середовища до 80°С;
- напруга мережі 380 В.
Аналоги відцентрових вентиляторів ВЦ 4-75 №4
Багато виробників вентиляційного обладнання України виготовляють аналоги ВЦ 4-75 №4 у відповідності з ТУ 29.2-00909779-002.2009.
Найбільш розповсюджені моделі:
- ВЦ 4-75 (ВЦ 4-75 №4, ВЦ 4-75-4)
- ВЦ 4-70 (ВЦ 4-70 №4, ВЦ 4-70-4)
- ВР 80-70 (ВР 80-70 №4, ВР 80-70-4)
- ВР 80-75.1 (ВР 80-75 №4, ВР 80-75-4)
- ВР 86-77 (ВР 86-77 №4, ВР 86-77-4)
- ВР 88-72.1 (ВР 88-72 №4, ВР 88-72-4)
- ВР 89-75 (ВР 89-75 №4, ВР 89-75-4)
Напрямок обертання вентилятора ВЦ 4-75 №4 та кути повороту корпуса улітки
Позначення на схемі
ПР - праве обертання вентилятора: ВЦ 4-75 №4 (правий)
ЛЕВ - ліве обертання вентилятора: ВЦ 4-75 №4 (лівий)
0°...315° - кут повороту корпуса вентилятора
Як визначити напрямок обертання
Напрямок корпуса вентилятора відповідає напрямку обертання робочого колеса і визначається З БОКУ ВХОДУ ПОВІТРЯ:
- обертання ПРАВЕ - якщо спіраль корпуса направлена ЗА годинниковою стрілкою
- обертання ЛІВЕ - якщо спіраль корпуса направлена ПРОТИ годинникової стрілки
Кути повороту корпуса ВЦ 4-75-4
Усі відцентрові вентиляторы ВЦ 4-75-4 мають можливість зміни кута повороту корпуса. Це суттєво спрощує монтаж як самого вентилятора, так і воздуховодів, що до нього підводяться. Повертатись корпус може на 45°, 90°, 135°, 180°, 225°, 270° і 315°.
Технічні параметри ВЦ 4 75 4
| Відцентровий вентилятор |
Виконання | Електродвигун | Параметри вентилятора в робочій зоні | Віброізолятори | Повна маса | ||||
|---|---|---|---|---|---|---|---|---|---|
| Марка | Потужність | Частота обертання | Продуктивність | Тиск | Тип | Кількість | |||
| кВт | об/хв | м³/год | Па | шт. | кг | ||||
| ВЦ 4-75 №4 | Схема 1 | АІР63А6 | 0,18 | 1000 | 1850 | 180 | ДО39 | 4 | 65 |
| ВЦ 4-75 №4 | Схема 1 | АІР63В6 | 0,25 | 1000 | 1900 | 185 | ДО39 | 4 | 66 |
| ВЦ 4-75 №4 | Схема 1 | АІР71А6 | 0,37 | 1000 | 1960 | 185 | ДО39 | 4 | 67 |
| ВЦ 4-75 №4 | Схема 1 | АІР71В6 | 0,55 | 1000 | 2000 | 190 | ДО39 | 4 | 68 |
| ВЦ 4-75 №4 | Схема 1 | АІР71А4 | 0,55 | 1500 | 2800 | 380 | ДО39 | 4 | 68 |
| ВЦ 4-75 №4 | Схема 1 | АІР71В4 | 0,75 | 1500 | 2900 | 390 | ДО39 | 4 | 69 |
| ВЦ 4-75 №4 | Схема 1 | АІР80А4 | 1,1 | 1500 | 3000 | 395 | ДО39 | 4 | 72 |
| ВЦ 4-75 №4 | Схема 1 | АІР80В4 | 1,5 | 1500 | 3350 | 400 | ДО39 | 4 | 74 |
| ВЦ 4-75 №4 | Схема 1 | АІР90L4 | 2,2 | 1500 | 3800 | 420 | ДО39 | 4 | 75 |
| ВЦ 4-75 №4 | Схема 1 | АІР90L2 | 3 | 3000 | 5400 | 1600 | ДО39 | 4 | 75 |
| ВЦ 4-75 №4 | Схема 1 | АІР100S2 | 4 | 3000 | 6000 | 1600 | ДО39 | 4 | 79 |
| ВЦ 4-75 №4 | Схема 1 | АІР100L2 | 5,5 | 3000 | 6400 | 1670 | ДО39 | 4 | 86 |
| ВЦ 4-75 №4 | Схема 1 | АІР112М2 | 7,5 | 3000 | 9200 | 1750 | ДО39 | 4 | 107 |
| ВЦ 4-75 №4 | Схема 1 | АІР132М2 | 11 | 3000 | 10450 | 1820 | ДО39 | 4 | 112 |
Конструктивні особливості ВЦ-4-75-4
Вузли вентилятора ВЦ 4-75 №4
- Корпус вентилятора ВЦ 4-75 №4
Корпус металевий, зварний, спіральної форми. Правого або лівого обертання. Має круглий вхідний та квадратний вихідний патрубки з приєднувальними фланцями. Може повертатись, міняючи напрямок виходу повітря із вентилятора згідно ГОСТ 5976. Кути повороту корпуса відповідають кількості з'єднувальних болтів, приварених до нього по окружності. Саме на цих болтах і меняєтся положення корпуса вентилятора на рамі.
- Робоче колесо вентилятора ВЦ 4-75 №4
Робоче колесо металеве, зварне, правого або лівого обертання. Насаджується безпосередньо на вал електродвигуна. Має 12 загнутих назад лопаток. Динамічно збалансоване. Діаметр робочого колеса 400 мм. Бувають модифікації з більшим і меньшим діаметром на 5% і 10%, але виготовляються лише під замовлення.
- Електродвигун АІР для ВЦ 4-75 №4
Електродвигун встановлюється на станині (рамі), або, в окремих випадках, може кріпитися до корпуса вентилятора. Для комплектації ВЦ 4-75-4 підходять двигуни потужністю від 0,18 до 11 кВт з частотою обертання 1000, 1500 і 3000 об/хв. Загальнопромислові асинхронні електродвигуни з короткозамкненим ротором серії АІР в переважній більшості випадків входять до базової комплектації вентилятора. Але в залежності від умов експлуатації може бути встановлений електромотор іншої серії.
- Станина вентилятора (рама)
Станина металева, зварна. До неї кріпляться всі основні вузли центробіжного вентилятора. Для кріплення до монтажної поверхні в рамі передбачені отвори під віброізолятори. Використовуються віброізолятори ДО39 в кількості 4 шт.
ВИ МОЖЕТЕ ОКРЕМО ЗАМОВИТИ КОЖНИЙ ІЗ ВУЗЛІВ ВЕНТИЛЯТОРА ВЦ 4-75 №4
ТЕЛЕФОНУЙТЕ МЕНЕДЖЕРУ
Матеріал корпуса і робочого колеса
- вуглецева сталь
(стандартне виконання, використовується в загальнопромисловій вентиляції)
- нержавіюча сталь
(корозійностійке виконання, використовується для організації загальної і локальної вентиляції в харчовій промисловості, хімічній промисловості та інших сферах, де підвищена агресивність рабочого середовища)
- різнорідні метали
(вибухозахищене виконання, використовується для вентиляції в пилевугільних шахтах, нафтопереробних заводах та інш.)
- алюмінієві сплави
(вибухозахищене виконання, використовується для вентиляції в пилевугільних шахтах, нафтопереробних заводах та інш.)
Виконання вентилятора ВЦ 4-75 №4
Для ВЦ 4-75 передбачено Виконання 1 - робоче колесо відцентрового вентилятора насаджене безпосередньо на вал електродвигуна.
Переваги:
- компактні розміри
- проста конструкція
- низька ціна
Габаритні та приєднувальні розміри радіального вентилятора ВЦ 4-75-4
Креслення схеми виконання №1
| Типорозмір вентилятора |
A | D | D1 | d | d1 | d2 | h | L | L1 | L2 | L3 | L4 | C | C2 | t | T | T2 | N | N1 | n |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| мм | шт. | |||||||||||||||||||
| ВЦ 4-75 №4 | 260 | 405 | 430 | 7,3 | 8 | 10 | 510 | 680 | 193 | 110 | 500 | 290 | 285 | 335 | 100 | 200 | 310 | 8 | 12 | 2 |
Умовні позначення
A
D
D1
d
d1
d2
h
- міжосьова відстань робочого колеса і
вихідного патрубка
- внутрішній діаметр вхідного патрубка
- діаметр окружності розміщення осей
отворів фланця вхідного патрубка
- діаметр отворів фланця вхідного патрубка
- діаметр отворів фланця вихідного патрубка
- діаметр отворів кріплення станини
- відстань від осі робочого колеса до монтажної
платформи
L
L1
L2
L3
L4
C
- довжина вентиляційного агрегата
- відстань між віссю вихідного патрубка і
площиною кріплення вхідного патрубка
- поздовжня міжосьова відстань
вихідного патрубка і отворів кріплення
станини
- поздовжня міжосьова відстань отворів
кріплення станини
- поперечна міжосьова відстань отворів
кріплення станини
- внутрішній розмір вихідного патрубка
C2
t
T
T2
N
N1
n
- зовнішній розмір фланця вихідного патрубка
- міжосьова відстань отворів фланця вихідного
патрубка
- міжосьова відстань крайніх отворів фланця
вихідного патрубка
- міжосьова відстань протилежних отворів
фланця вихідного патрубка
- кількість отворів фланця вхідного патрубка
- кількість отворів фланця вихідного патрубка
- кількість міжосьових проміжків отворів з
одного боку фланця вихідного патрубка
Аеродинамічна характеристика відцентрового (радіального) вентилятора ВЦ 4-75 №4
Пошук робочої точки ВЦ 4-75 №2,5: продуктивність і тиск
На графіку представлені криві потужності електродвигунів, а також криві кількості обертів. Для визначення параметрів того чи іншого комплекта вентилятора ВЦ 4-75-4 потрібно знайти перетин кривої потужності електродвигуна (кВт) і кривої кількості обертів (об/хв). Точка перетину і буде являтись робочою точкою вентилятора - відповідно відклавши на горизонтальну вісь вниз - значення продуктивності (м³/год) і на вертикальну вісь - значення тиску (Па).
У випадку, якщо крива потужності електродвигуна лежить вище кривої кількості обертів, потрібно криву потужності опустити паралельно вниз (узявши по крайнім точкам) до перетину з кривою обортів, що і буде являтись робочою точкою.
У випадку, якщо крива потужності лежить вище кривої кількості обертів, то даний електродвигун не комплектується з вентилятором, в протилежному випадку він просто не витримає навантаження і вийде з ладу.
Якщо у Вас виникли складнощі з визначенням технічних характеристик вентилятора ВЦ 4-75 №4, просто зателефонуйте нам на горячу лінію (044) 383-27-33 і наші спеціалісти з радістю допоможуть Вам!
