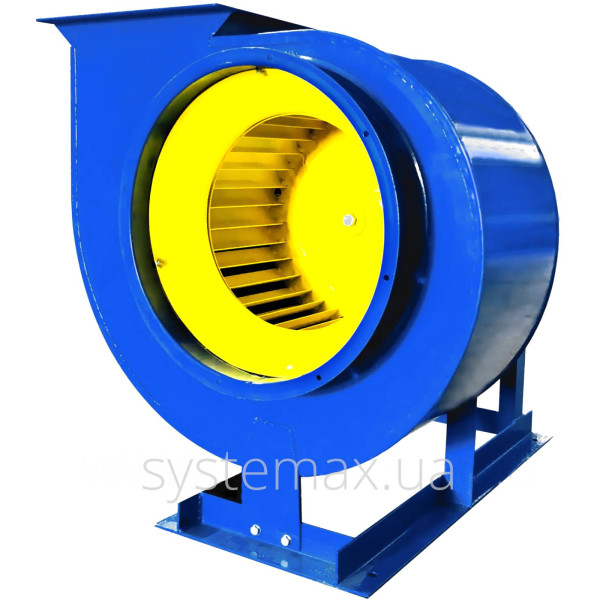

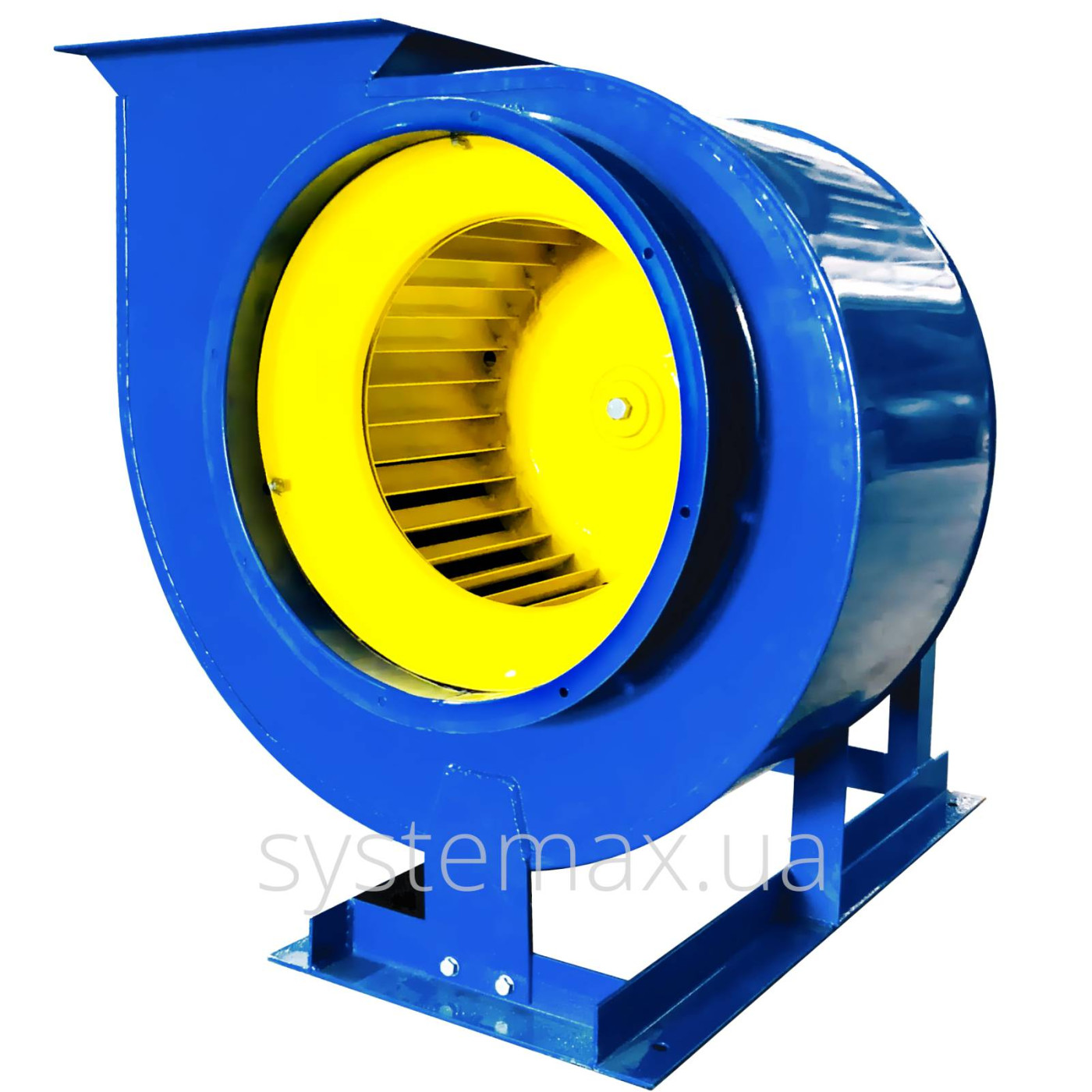

ВЦ 14-46 вентилятори центробіжні середнього тиску

Зроблено в Україні

ЗАГАЛЬНІ ВІДОМОСТІ

  • Одностороннього всмоктування
  • Корпус спіральний поворотний

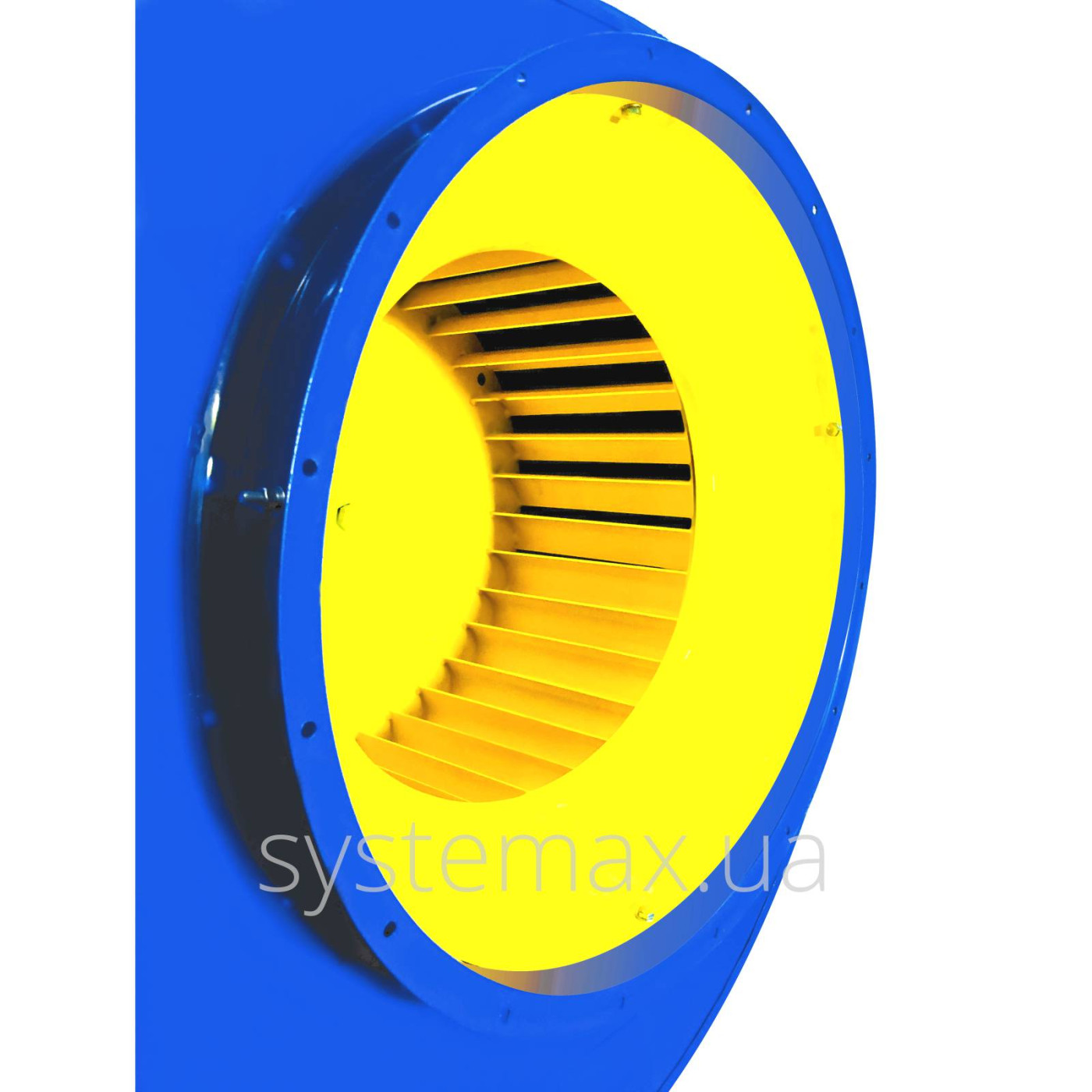

  • Вперед загнуті лопатки
  • Кількість лопаток 32
  • Напрямок обертання - вправо та вліво

ВАРІАНТИ ВИКОНАННЯ ВЕНТИЛЯТОРА

  • Із вуглецевої сталі
  • Із нержавіючої сталі
  • Із різнорідних металів
  • Із алюмінієвих сплавів
Вентилятор Електродвигун Потужність Частота Продуктивність Тиск Маса Ціна
ВЦ 14-46 №2 Перейти » 2 385 грн АИР63А4 0,25 кВт 1500 об/хв 1260 м³/год 300 Па 18,6 кг
4 122 грнЗамовити
АИР63В4 0,37 кВт 1500 об/хв 1400 м³/год 320 Па 19,4 кг
4 219 грнЗамовити
АИР71А4 0,55 кВт 1500 об/хв 1900 м³/год 350 Па 21,4 кг
4 362 грнЗамовити
АИР71А2 0,75 кВт 3000 об/хв 1300 м³/год 1000 Па 21,7 кг
4 245 грнЗамовити
АИР71В2 1,1 кВт 3000 об/хв 1800 м³/год 1100 Па 23,2 кг
4 472 грнЗамовити
АИР80А2 1,5 кВт 3000 об/хв 2400 м³/год 1180 Па 26 кг
4 697 грнЗамовити
АИР80В2 2,2 кВт 3000 об/хв 2800 м³/год 1220 Па 28 кг
4 899 грнЗамовити
АИР90L2 3 кВт 3000 об/хв 3300 м³/год 1300 Па 30 кг
5 322 грнЗамовити
ВЦ 14-46 №2,5 Перейти » 2 423 грн АИР63А4 0,25 кВт 1500 об/хв 1500 м³/год 320 Па 27,6 кг
4 160 грнЗамовити
АИР63В4 0,37 кВт 1500 об/хв 1700 м³/год 400 Па 28,4 кг
4 257 грнЗамовити
АИР71А4 0,55 кВт 1500 об/хв 1960 м³/год 420 Па 30,4 кг
4 400 грнЗамовити
АИР71В4 0,75 кВт 1500 об/хв 2250 м³/год 460 Па 32 кг
4 533 грнЗамовити
АИР80А4 1,1 кВт 1500 об/хв 2400 м³/год 500 Па 36 кг
4 723 грнЗамовити
АИР71В2 1,1 кВт 3000 об/хв 1860 м³/год 1300 Па 32,2 кг
4 510 грнЗамовити
АИР80А2 1,5 кВт 3000 об/хв 2500 м³/год 1320 Па 35 кг
4 735 грнЗамовити
АИР80В2 2,2 кВт 3000 об/хв 3200 м³/год 1480 Па 37 кг
4 937 грнЗамовити
АИР90L2 3 кВт 3000 об/хв 3600 м³/год 1600 Па 39 кг
5 360 грнЗамовити
АИР100S2 4 кВт 3000 об/хв 4250 м³/год 1850 Па 42,5 кг
6 353 грнЗамовити
АИР100L2 5,5 кВт 3000 об/хв 4800 м³/год 1980 Па 50 кг
6 968 грнЗамовити
АИР112М2 7,5 кВт 3000 об/хв 5200 м³/год 2150 Па 71 кг
7 760 грнЗамовити
ВЦ 14-46 №3,15 Перейти » 3 159 грн АИР71А6 0,37 кВт 1000 об/хв 2380 м³/год 360 Па 42,4 кг
5 390 грнЗамовити
АИР71В6 0,55 кВт 1000 об/хв 3350 м³/год 370 Па 44 кг
5 512 грнЗамовити
АИР80А6 0,75 кВт 1000 об/хв 4000 м³/год 390 Па 48 кг
5 650 грнЗамовити
АИР80В6 1,1 кВт 1000 об/хв 4500 м³/год 400 Па 50 кг
5 766 грнЗамовити
АИР80А4 1,1 кВт 1500 об/хв 3000 м³/год 850 Па 48 кг
5 459 грнЗамовити
АИР80В4 1,5 кВт 1500 об/хв 4200 м³/год 900 Па 50 кг
5 500 грнЗамовити
АИР90L4 2,2 кВт 1500 об/хв 5300 м³/год 900 Па 51 кг
6 032 грнЗамовити
АИР100S4 3 кВт 1500 об/хв 5700 м³/год 900 Па 55 кг
7 223 грнЗамовити
АИР100L4 4 кВт 1500 об/хв 6200 м³/год 920 Па 71 кг
7 623 грнЗамовити
ВЦ 14-46 №4 Перейти » 5 160 грн АИР80В6 1,1 кВт 1000 об/хв 4200 м³/год 600 Па 66 кг
7 767 грнЗамовити
АИР90L6 1,5 кВт 1000 об/хв 5700 м³/год 620 Па 68 кг
8 475 грнЗамовити
АИР100L6 2,2 кВт 1000 об/хв 8000 м³/год 630 Па 83,5 кг
8 955 грнЗамовити
АИР112МА6 3 кВт 1000 об/хв 9200 м³/год 630 Па 91 кг
10 013 грнЗамовити
АИР112МВ6 4 кВт 1000 об/хв 9800 м³/год 630 Па 100 кг
10 120 грнЗамовити
АИР100S4 3 кВт 1500 об/хв 4700 м³/год 1300 Па 71 кг
9 224 грнЗамовити
АИР100L4 4 кВт 1500 об/хв 6500 м³/год 1400 Па 87 кг
9 624 грнЗамовити
АИР112М4 5,5 кВт 1500 об/хв 9200 м³/год 1400 Па 95 кг
10 527 грнЗамовити
АИР132S4 7,5 кВт 1500 об/хв 11600 м³/год 1400 Па 102 кг
11 894 грнЗамовити
АИР132М4 11 кВт 1500 об/хв 13200 м³/год 1420 Па 110 кг
12 883 грнЗамовити
ВЦ 14-46 №5 Перейти » 8 319 грн АИР112МА8 2,2 кВт 750 об/хв 10000 м³/год 550 Па 120 кг
13 429 грнЗамовити
АИР112МВ8 3 кВт 750 об/хв 11800 м³/год 580 Па 127 кг
13 794 грнЗамовити
АИР132S8 4 кВт 750 об/хв 13000 м³/год 590 Па 144 кг
14 876 грнЗамовити
АИР132М8 5,5 кВт 750 об/хв 13700 м³/год 600 Па 160 кг
15 793 грнЗамовити
АИР112МВ6 4 кВт 1000 об/хв 9000 м³/год 1000 Па 124 кг
13 279 грнЗамовити
АИР132S6 5,5 кВт 1000 об/хв 12500 м³/год 1100 Па 130 кг
15 099 грнЗамовити
АИР132М6 7,5 кВт 1000 об/хв 16100 м³/год 1140 Па 135 кг
16 042 грнЗамовити
АИР160S6 11 кВт 1000 об/хв 17000 м³/год 1180 Па 199 кг
19 696 грнЗамовити
АИР132М4 11 кВт 1500 об/хв 10900 м³/год 2200 Па 134 кг
16 042 грнЗамовити
АИР160S4 15 кВт 1500 об/хв 15000 м³/год 2300 Па 199 кг
19 371 грнЗамовити
АИР160М4 18,5 кВт 1500 об/хв 17000 м³/год 2340 Па 216 кг
20 879 грнЗамовити
АИР180S4 22 кВт 1500 об/хв 18400 м³/год 2380 Па 234 кг
23 842 грнЗамовити
АИР180М4 30 кВт 1500 об/хв 24000 м³/год 2450 Па 264 кг
25 394 грнЗамовити
АИР200М4 37 кВт 1500 об/хв 25700 м³/год 2480 Па 304 кг
31 404 грнЗамовити
ВЦ 14-46 №5 (схема 5) Перейти » 36 780 грн АИР112МВ6 4 кВт 1000 об/хв 10600 м³/год 900 Па 230 кг
41 740 грнЗамовити
АИР132S6 5,5 кВт 1000 об/хв 13300 м³/год 920 Па 236 кг
43 560 грнЗамовити
АИР132S4 7,5 кВт 1500 об/хв 8000 м³/год 1900 Па 232 кг
43 514 грнЗамовити
АИР132М4 11 кВт 1500 об/хв 11900 м³/год 2300 Па 240 кг
44 503 грнЗамовити
АИР160S4 15 кВт 1500 об/хв 15000 м³/год 2400 Па 305 кг
47 832 грнЗамовити
АИР160М4 18,5 кВт 1500 об/хв 18600 м³/год 2440 Па 322 кг
49 340 грнЗамовити
ВЦ 14-46 №6,3 Перейти » 13 794 грн АИР132М8 5,5 кВт 750 об/хв 14200 м³/год 900 Па 198 кг
21 268 грнЗамовити
АИР160S8 7,5 кВт 750 об/хв 18300 м³/год 950 Па 237 кг
25 101 грнЗамовити
АИР160М8 11 кВт 750 об/хв 25000 м³/год 980 Па 262 кг
26 949 грнЗамовити
АИР180М8 15 кВт 750 об/хв 26200 м³/год 980 Па 284 кг
30 616 грнЗамовити
АИР160S6 11 кВт 1000 об/хв 16100 м³/год 1520 Па 237 кг
25 171 грнЗамовити
АИР160М6 15 кВт 1000 об/хв 23000 м³/год 1690 Па 267 кг
26 359 грнЗамовити
АИР180М6 18,5 кВт 1000 об/хв 27200 м³/год 1700 Па 272 кг
29 617 грнЗамовити
АИР200М6 22 кВт 1000 об/хв 29300 м³/год 1700 Па 307 кг
33 869 грнЗамовити
АИР200L6 30 кВт 1000 об/хв 35000 м³/год 1700 Па 337 кг
36 998 грнЗамовити
АИР225М6 37 кВт 1000 об/хв 38200 м³/год 1760 Па 472 кг
42 041 грнЗамовити
ВЦ 14-46 №6,3 (схема 5) Перейти » 42 252 грн АИР132М8 5,5 кВт 750 об/хв 16100 м³/год 750 Па 346 кг
49 726 грнЗамовити
АИР160S8 7,5 кВт 750 об/хв 20000 м³/год 750 Па 385 кг
53 559 грнЗамовити
АИР160S6 11 кВт 1000 об/хв 12000 м³/год 1800 Па 385 кг
53 629 грнЗамовити
АИР160М6 15 кВт 1000 об/хв 16100 м³/год 2180 Па 415 кг
54 817 грнЗамовити
АИР180М6 18,5 кВт 1000 об/хв 19200 м³/год 2300 Па 420 кг
58 075 грнЗамовити
АИР200М6 22 кВт 1000 об/хв 23100 м³/год 2360 Па 455 кг
62 327 грнЗамовити
АИР200L6 30 кВт 1000 об/хв 28000 м³/год 2400 Па 485 кг
65 456 грнЗамовити
ВЦ 14-46 №8 Перейти » 23 693 грн АИР180М8 15 кВт 750 об/хв 23000 м³/год 950 Па 400 кг
40 515 грнЗамовити
АИР200М8 18,5 кВт 750 об/хв 28000 м³/год 1160 Па 438 кг
45 148 грнЗамовити
АИР200L8 22 кВт 750 об/хв 35000 м³/год 1500 Па 453 кг
46 903 грнЗамовити
АИР225М8 30 кВт 750 об/хв 45000 м³/год 1500 Па 588 кг
52 535 грнЗамовити
АИР250S8 37 кВт 750 об/хв 50000 м³/год 1500 Па 693 кг
60 763 грнЗамовити
АИР200L6 30 кВт 1000 об/хв 26000 м³/год 2400 Па 453 кг
46 897 грнЗамовити
АИР225М6 37 кВт 1000 об/хв 33800 м³/год 2600 Па 588 кг
51 940 грнЗамовити
АИР250S6 45 кВт 1000 об/хв 40000 м³/год 2710 Па 693 кг
57 788 грнЗамовити
АИР250М6 55 кВт 1000 об/хв 48200 м³/год 2760 Па 748 кг
60 718 грнЗамовити
АИР280S6 75 кВт 1000 об/хв 60800 м³/год 2600 Па 918 кг
71 837 грнЗамовити
АИР280М6 90 кВт 1000 об/хв 68100 м³/год 2600 Па 1028 кг
79 888 грнЗамовити
АИР315S6 110 кВт 1000 об/хв 75000 м³/год 2600 Па 1108 кг
146 053 грнЗамовити
ВЦ 14-46 №8 (схема 5) Перейти » 47 789 грн АИР160М8 11 кВт 750 об/хв 20000 м³/год 1520 Па 545 кг
60 944 грнЗамовити
АИР180М8 15 кВт 750 об/хв 24000 м³/год 1580 Па 567 кг
64 611 грнЗамовити
АИР180М6 18,5 кВт 1000 об/хв 25800 м³/год 1850 Па 555 кг
63 612 грнЗамовити
АИР200М6 22 кВт 1000 об/хв 30000 м³/год 1980 Па 590 кг
67 864 грнЗамовити
АИР200L6 30 кВт 1000 об/хв 35000 м³/год 2100 Па 620 кг
70 993 грнЗамовити
АИР225М6 37 кВт 1000 об/хв 4200 м³/год 2160 Па 755 кг
76 036 грнЗамовити
АИР250S6 45 кВт 1000 об/хв 49000 м³/год 2300 Па 860 кг
81 884 грнЗамовити
АИР250М6 55 кВт 1000 об/хв 52600 м³/год 2400 Па 915 кг
84 814 грнЗамовити
АИР280S6 75 кВт 1000 об/хв 64200 м³/год 2480 Па 1085 кг
95 933 грнЗамовити
АИР280М6 90 кВт 1000 об/хв 70000 м³/год 2600 Па 1195 кг
103 984 грнЗамовити
АИР315S6 110 кВт 1000 об/хв 80000 м³/год 2610 Па 1275 кг
148 694 грнЗамовити
ВЦ 14-46 №10 Перейти » 37 656 грн АИР200М8 18,5 кВт 750 об/хв 26800 м³/год 1280 Па 660 кг
59 111 грнЗамовити
АИР200L8 22 кВт 750 об/хв 35000 м³/год 1300 Па 675 кг
60 866 грнЗамовити
АИР225М8 30 кВт 750 об/хв 44000 м³/год 1300 Па 810 кг
66 498 грнЗамовити
АИР225М6 37 кВт 1000 об/хв 31100 м³/год 1960 Па 810 кг
65 903 грнЗамовити
АИР250S6 45 кВт 1000 об/хв 40000 м³/год 2050 Па 915 кг
71 751 грнЗамовити
АИР250М6 55 кВт 1000 об/хв 49500 м³/год 2100 Па 970 кг
74 681 грнЗамовити
АИР280S6 75 кВт 1000 об/хв 61200 м³/год 2100 Па 1140 кг
85 800 грнЗамовити
АИР280М6 90 кВт 1000 об/хв 70500 м³/год 2100 Па 1250 кг
93 851 грнЗамовити
АИР315S6 110 кВт 1000 об/хв 77200 м³/год 2160 Па 1330 кг
138 561 грнЗамовити
ВЦ 14-46 №10 (схема 5) Перейти » 91 800 грн АИР180М8 15 кВт 750 об/хв 28400 м³/год 1170 Па 717 кг
108 622 грнЗамовити
АИР200М8 18,5 кВт 750 об/хв 35200 м³/год 1250 Па 755 кг
113 255 грнЗамовити
АИР200L8 22 кВт 750 об/хв 41200 м³/год 1300 Па 770 кг
115 010 грнЗамовити
АИР200L6 30 кВт 1000 об/хв 32400 м³/год 1920 Па 770 кг
115 004 грнЗамовити
АИР225М6 37 кВт 1000 об/хв 39000 м³/год 2250 Па 905 кг
120 047 грнЗамовити
АИР250S6 45 кВт 1000 об/хв 47200 м³/год 2380 Па 1010 кг
125 895 грнЗамовити
АИР250М6 55 кВт 1000 об/хв 56100 м³/год 2420 Па 1065 кг
128 825 грнЗамовити
АИР280S6 75 кВт 1000 об/хв 75400 м³/год 2480 Па 1235 кг
139 944 грнЗамовити
АИР280М6 90 кВт 1000 об/хв 86500 м³/год 2520 Па 1345 кг
147 995 грнЗамовити
ВЦ 14-46 №12,5 (схема 5) Перейти » договірна АИР225М8 30 кВт 750 об/хв 55200 м³/год 1380 Па 1110 кг
договірнаЗамовити
АИР250S8 37 кВт 750 об/хв 65000 м³/год 1460 Па 1215 кг
договірнаЗамовити
АИР250М8 45 кВт 750 об/хв 76000 м³/год 1520 Па 1270 кг
договірнаЗамовити
АИР280S8 55 кВт 750 об/хв 86100 м³/год 1560 Па 1440 кг
договірнаЗамовити
АИР280М8 75 кВт 750 об/хв 85000 м³/год 2350 Па 1550 кг
договірнаЗамовити
АИР315S8 90 кВт 750 об/хв 98400 м³/год 2210 Па 1630 кг
договірнаЗамовити
АИР315М8 110 кВт 750 об/хв 103000 м³/год 2200 Па 1800 кг
договірнаЗамовити

Огляд центробіжних вентиляторів ВЦ 14 46 (ВР 280 46, ВР 287 46, ВР 288 46)

Загальні дані

  • вентилятори центробіжні среднього тиску;
  • матеріал - вуглецева сталь
    (алюміній, нержавіюча сталь, різнорідні метали - під замовлення);
  • покриття вентилятора - порошкове фарбування;
  • кількість лопаток робочего колеса - 32 шт.;
  • праве або ліве обертання;
  • є можливість повороту корпуса від 0 до 360° (крок 45°);

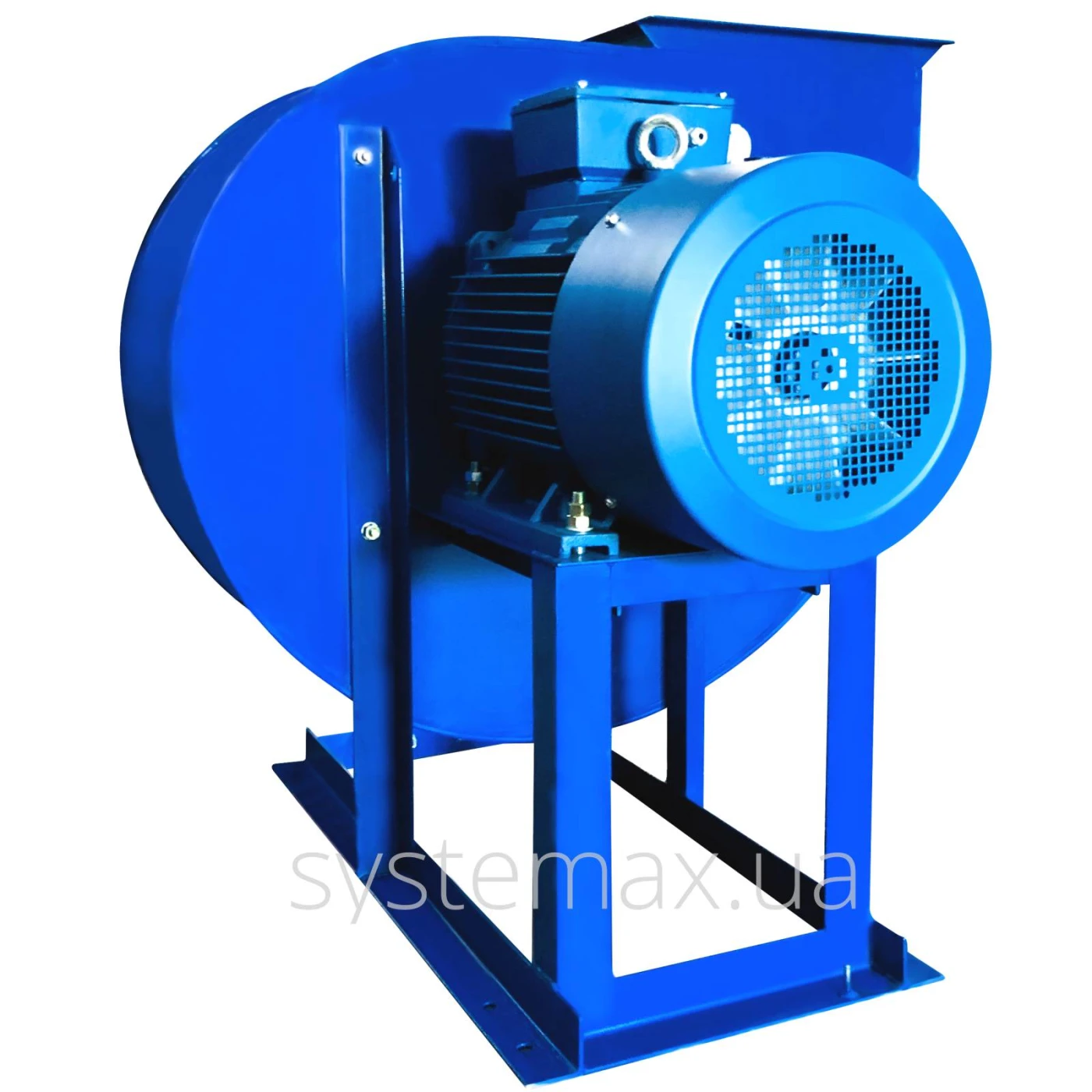

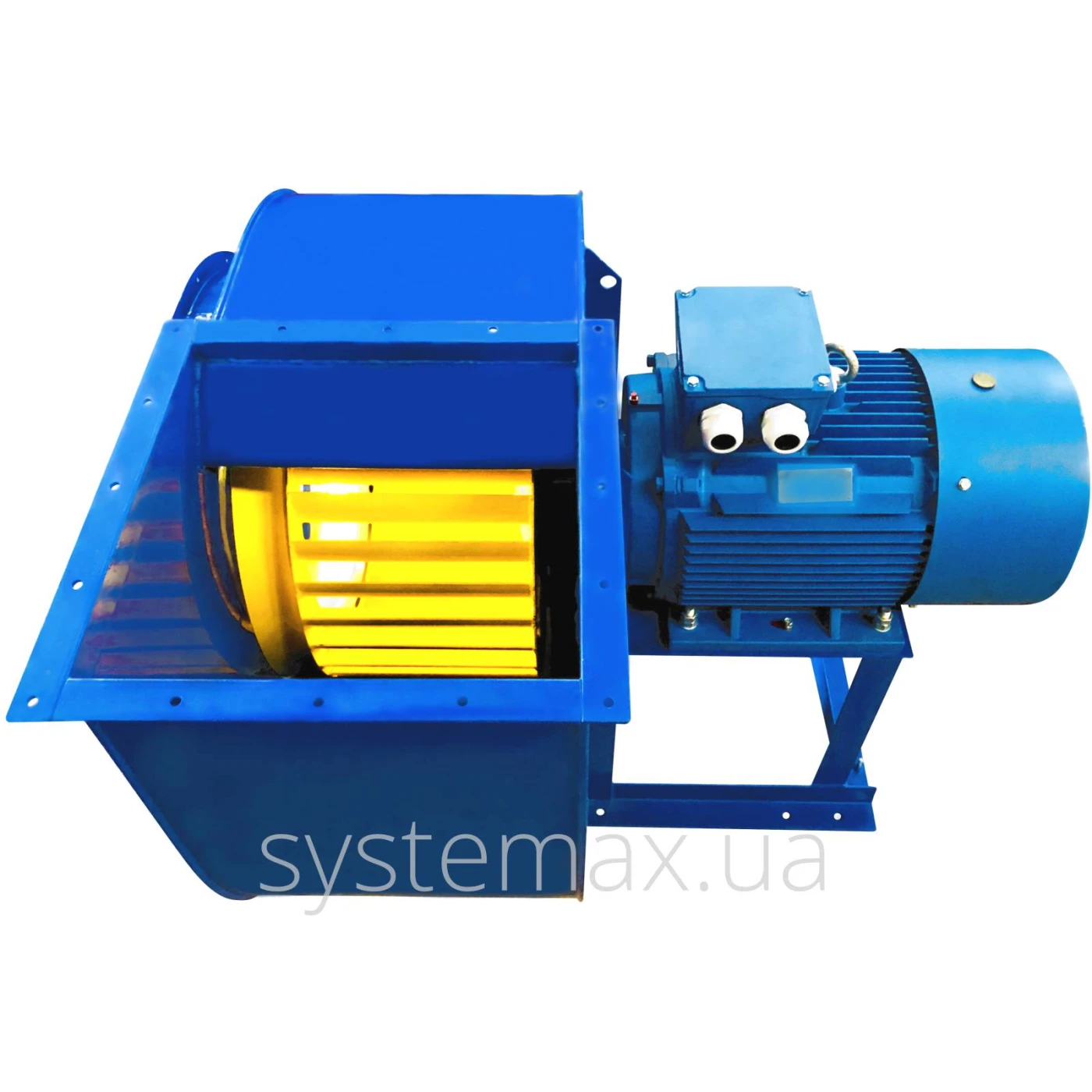

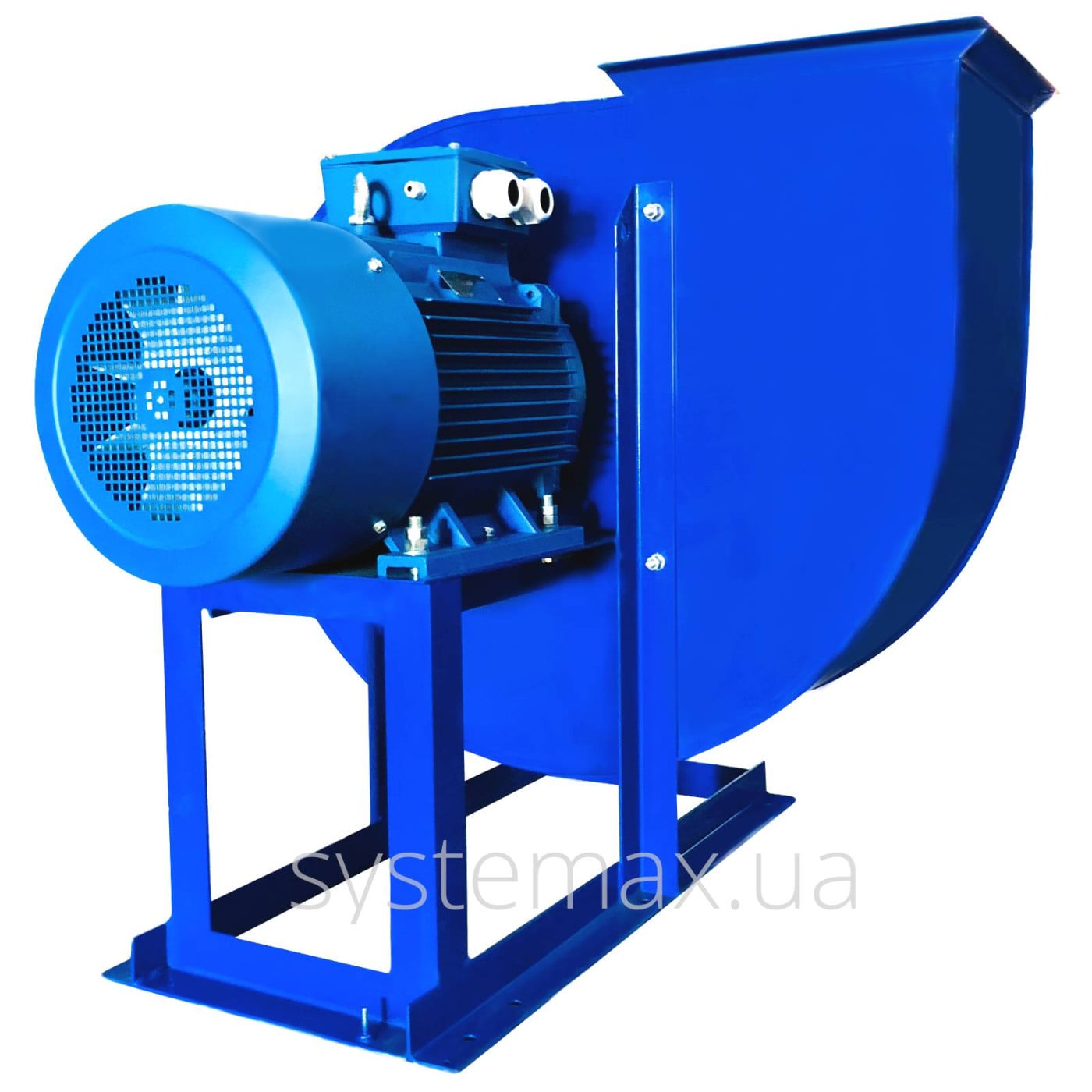

  • виконання на валу двигуна (схема 1) або через клино-ремінну передачу (схема 5);
  • електродвигун загальнопромисловий (вибухозахищений - під замовлення);
  • напруга мережі 380 В.

Застосування ВЦ 14-46

Центробіжні вентилятори ВЦ 14-46 являються промисловими вентиляторами середнього тиску. Використовуються в приточних та витяжних системах вентиляції, в системах кондиціонування повітря, в різних сферах промисловості (для транспортування газоподібних сумішей та для інших виробничих цілей).

Радіальні (центробіжні) вентилятори ВЦ 14-46 призначені для переміщення повітря та неагресивних газових сумішей. У робочому середовищі, яке транспортується вентилятором, не повинно бути липких речовин і волокнистих матеріалів. Пил та дрібні тверді частинки можуть бути присутніми в концентрації до 100 мг/м³.



Напрям обертання вентилятора ВЦ 14-46 та кути повороту корпусу улітки

Напрям та кут повороту корпуса центробіжного вентилятора ВЦ 14-46

Позначення на схемі

ПР - праве обертання вентилятора: ВЦ 14-46 (правий)
ЛЕВ - ліве обертання вентилятора: ВЦ 14-46 (лівий)
0°...315° - кут повороту корпуса вентилятора

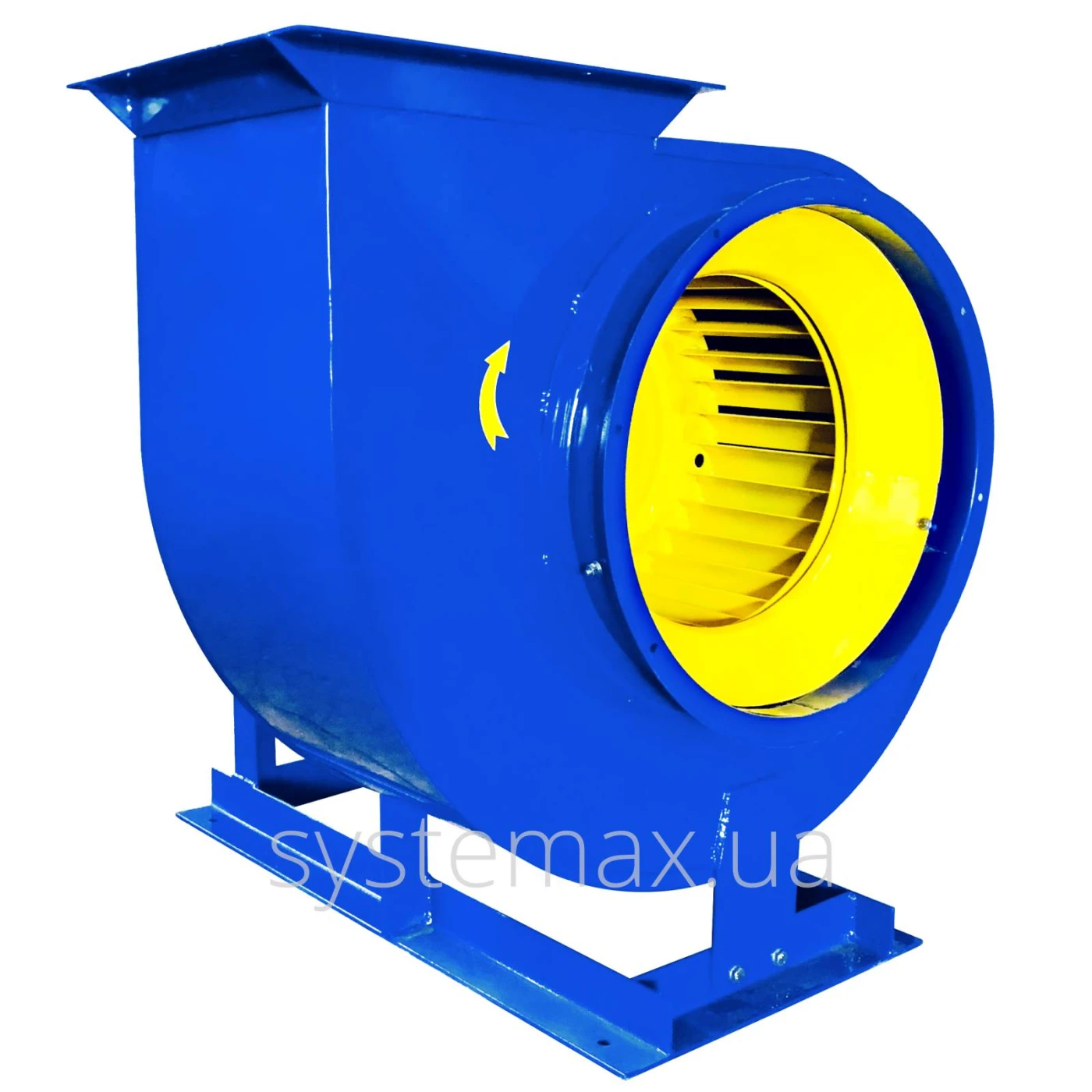

Як визначити напрям обертання

Напрям корпуса вентилятора відповідає напрямку обертання робочого колеса і визначається З БОКУ ВСМОКТУВАННЯ ПОВІТРЯ:

  • обертання ПРАВЕ - якщо спіраль корпуса направлена ЗА часовою стрілкою
  • обертання ЛІВЕ - якщо спіраль корпуса направлена ПРОТИ часової стрілки


Кути повороту корпусу ВЦ 14-46

Усі відцентрові вентилятори ВЦ 14-46 мають можливість зміни кута повороту корпуса. Це суттєво спрощує монтаж як самого вентилятора, так і воздуховодів, що до нього підводяться. Повертатись корпус може на 45°, 90°, 135°, 180°, 225°, 270° та 315°.



Технічні параметри ВЦ 14-46

Центробіжний
вентилятор
Виконання Електродвигун Параметри вентилятора в робочій зоні Віброізолятори Повна маса
Марка Потужність Частота обертання Продуктивність Тиск Тип К-ть
кВт об/хв м³/ч Па шт. кг
ВЦ 14-46 №2 Схема 1 АІР63А4 0,25 1500 1200 280 ДО38 4 26
ВЦ 14-46 №2 Схема 1 АІР63В4 0,37 1500 1550 310 ДО38 4 27
ВЦ 14-46 №2 Схема 1 АІР71А4 0,55 1500 2300 330 ДО38 4 30
ВЦ 14-46 №2 Схема 1 АІР71В2 1,1 3000 1650 1200 ДО38 4 31
ВЦ 14-46 №2 Схема 1 АІР80А2 1,5 3000 2100 1270 ДО38 4 34
ВЦ 14-46 №2 Схема 1 АІР80В2 2,2 3000 2850 1300 ДО38 4 36
ВЦ 14-46 №2 Схема 1 АІР90L2 3 3000 3500 1380 ДО38 4 38
ВЦ 14-46 №2,5 Схема 1 АІР63В4 0,37 1500 1370 440 ДО38 4 29
ВЦ 14-46 №2,5 Схема 1 АІР71А4 0,55 1500 2200 455 ДО38 4 31
ВЦ 14-46 №2,5 Схема 1 АІР71В4 0,75 1500 2500 470 ДО38 4 32
ВЦ 14-46 №2,5 Схема 1 АІР80А4 1,1 1500 2850 500 ДО38 4 38
ВЦ 14-46 №2,5 Схема 1 АІР80В2 2,2 3000 3000 1900 ДО38 4 42
ВЦ 14-46 №2,5 Схема 1 АІР90L2 3 3000 3500 2000 ДО38 4 48
ВЦ 14-46 №2,5 Схема 1 АІР100S2 4 3000 4250 2000 ДО38 4 55
ВЦ 14-46 №2,5 Схема 1 АІР100L2 5,5 3000 5000 2150 ДО38 4 60
ВЦ 14-46 №2,5 Схема 1 АІР112М2 7,5 3000 5800 2380 ДО38 4 71
ВЦ 14-46 №3,15 Схема 1 АІР71А6 0,37 1000 2000 300 ДО38 4 42
ВЦ 14-46 №3,15 Схема 1 АІР71В6 0,55 1000 2900 355 ДО38 4 43
ВЦ 14-46 №3,15 Схема 1 АІР80А6 0,75 1000 3400 385 ДО38 4 50
ВЦ 14-46 №3,15 Схема 1 АІР80В6 1,1 1000 4200 400 ДО38 4 53
ВЦ 14-46 №3,15 Схема 1 АІР80А4 1,1 1500 2700 800 ДО38 4 49
ВЦ 14-46 №3,15 Схема 1 АІР80В4 1,5 1500 3750 850 ДО38 4 53
ВЦ 14-46 №3,15 Схема 1 АІР90L4 2,2 1500 4900 880 ДО38 4 58
ВЦ 14-46 №3,15 Схема 1 АІР100S4 3 1500 5600 900 ДО38 4 67
ВЦ 14-46 №3,15 Схема 1 АІР100L4 4 1500 6500 935 ДО38 4 70
ВЦ 14-46 №4 Схема 1 АІР80В6 1,1 1000 3600 590 ДО39 4 71
ВЦ 14-46 №4 Схема 1 АІР90L6 1,5 1000 4750 625 ДО39 4 76
ВЦ 14-46 №4 Схема 1 АІР100L6 2,2 1000 6500 670 ДО39 4 89
ВЦ 14-46 №4 Схема 1 АІР112МА6 3 1000 8000 700 ДО39 4 97
ВЦ 14-46 №4 Схема 1 АІР112МВ6 4 1000 8600 700 ДО39 4 101
ВЦ 14-46 №4 Схема 1 АІР100S4 3 1500 4500 1300 ДО39 4 85
ВЦ 14-46 №4 Схема 1 АІР100L4 4 1500 5800 1410 ДО39 4 88
ВЦ 14-46 №4 Схема 1 АІР112М4 5,5 1500 7500 1550 ДО39 4 106
ВЦ 14-46 №4 Схема 1 АІР132S4 7,5 1500 10400 1450 ДО39 4 127
ВЦ 14-46 №4 Схема 1 АІР132М4 11 1500 13000 1600 ДО39 4 135
ВЦ 14-46 №5 Схема 1 АІР112МВ8 3 750 10800 565 ДО40 4 126
ВЦ 14-46 №5 Схема 1 АІР132S8 4 750 14000 550 ДО40 4 155
ВЦ 14-46 №5 Схема 1 АІР132М8 5,5 750 17000 600 ДО40 4 163
ВЦ 14-46 №5 Схема 1 АІР112МВ6 4 1000 9000 1060 ДО40 4 123
ВЦ 14-46 №5 Схема 1 АІР132S6 5,5 1000 14000 1100 ДО40 4 148
ВЦ 14-46 №5 Схема 1 АІР132М6 7,5 1000 15000 1180 ДО40 4 160
ВЦ 14-46 №5 Схема 1 АІР160S6 11 1000 18000 1200 ДО40 4 214
ВЦ 14-46 №5 Схема 1 АІР132М4 11 1500 13000 2300 ДО40 4 161
ВЦ 14-46 №5 Схема 1 АІР160S4 15 1500 15200 2500 ДО41 4 211
ВЦ 14-46 №5 Схема 1 АІР160М4 18,5 1500 17000 2570 ДО41 4 215
ВЦ 14-46 №5 Схема 1 АІР180S4 22 1500 19500 2725 ДО41 4 250
ВЦ 14-46 №5 Схема 1 АІР180М4 30 1500 23000 2800 ДО41 4 263
ВЦ 14-46 №5 Схема 1 АІР200М4 37 1500 27000 2925 ДО41 4 320
ВЦ 14-46 №5 Схема 1 АІР132S4 7,5 1500 10000 2180 ДО40 6 -
ВЦ 14-46 №5 Схема 1 АІР132M4 11 1500 12600 2270 ДО40 6 -
ВЦ 14-46 №5 Схема 1 АІР160S4 15 1500 14700 2495 ДО40 6 -
ВЦ 14-46 №5 Схема 1 АІР160M4 18,5 1500 16000 2530 ДО40 6 -
ВЦ 14-46 №6,3 Схема 1 АІР132М8 5,5 750 14000 950 ДО41 4 223
ВЦ 14-46 №6,3 Схема 1 АІР160S8 7,5 750 17000 1000 ДО41 4 281
ВЦ 14-46 №6,3 Схема 1 АІР160М8 11 750 22500 1100 ДО41 4 288
ВЦ 14-46 №6,3 Схема 1 АІР180М8 15 750 25300 1100 ДО42 4 343
ВЦ 14-46 №6,3 Схема 1 АІР132М6 7,5 1000 12000 1500 ДО41 4 220
ВЦ 14-46 №6,3 Схема 1 АІР160S6 11 1000 16000 1700 ДО41 4 274
ВЦ 14-46 №6,3 Схема 1 АІР160М6 15 1000 20500 1780 ДО41 4 288
ВЦ 14-46 №6,3 Схема 1 АІР180М6 18,5 1000 25000 1790 ДО42 4 333
ВЦ 14-46 №6,3 Схема 1 АІР200М6 22 1000 27500 1800 ДО42 4 366
ВЦ 14-46 №6,3 Схема 1 АІР200L6 30 1000 33400 1850 ДО42 4 383
ВЦ 14-46 №6,3 Схема 1 АІР225М6 37 1000 37000 1860 ДО42 4 493
ВЦ 14-46 №6,3 Схема 1 АІР160М6 15 1000 19900 1610 ДО42 6 -
ВЦ 14-46 №6,3 Схема 1 АІР180М6 18,5 1000 23900 1650 ДО42 6 -
ВЦ 14-46 №6,3 Схема 1 АІР200М6 22 1000 27400 1730 ДО42 6 -
ВЦ 14-46 №8 Схема 1 АІР180М8 15 750 24000 1500 ДО42 4 -
ВЦ 14-46 №8 Схема 1 АІР200М8 18.5 750 28500 1550 ДО42 4 -
ВЦ 14-46 №8 Схема 1 АІР200L8 22 750 33600 1590 ДО42 4 -
ВЦ 14-46 №8 Схема 1 АІР225М8 30 750 41500 1600 ДО42 4 -
ВЦ 14-46 №8 Схема 1 АІР250S8 37 750 49000 1600 ДО42 6 -
ВЦ 14-46 №8 Схема 1 АІР200L6 30 1000 26500 2500 ДО42 6 -
ВЦ 14-46 №8 Схема 1 АІР225М6 37 1000 32000 2600 ДО42 6 -
ВЦ 14-46 №8 Схема 1 АІР250S6 45 1000 41000 2650 ДО42 6 -
ВЦ 14-46 №8 Схема 1 АІР250М6 55 1000 49000 2700 ДО42 6 -
ВЦ 14-46 №8 Схема 1 АІР280S6 75 1000 56000 2700 ДО43 6 -
ВЦ 14-46 №8 Схема 1 АІР280М6 90 1000 62000 3100 ДО43 6 -
ВЦ 14-46 №8 Схема 1 АІР160М8 11 750 14900 1080 ДО42 6 -
ВЦ 14-46 №8 Схема 1 АІР180М8 15 750 19600 1190 ДО42 6 -
ВЦ 14-46 №8 Схема 1 АІР200М8 18,5 750 24000 1410 ДО42 6 -
ВЦ 14-46 №8 Схема 1 АІР200L8 22 750 30500 1530 ДО42 6 -
ВЦ 14-46 №8 Схема 1 АІР225М8 30 750 36600 1630 ДО42 6 -
ВЦ 14-46 №8 Схема 1 АІР250S8 37 750 40200 1700 ДО43 6 -
ВЦ 14-46 №8 Схема 1 АІР250М8 45 750 45400 1750 ДО43 6 -
ВЦ 14-46 №10 Схема 1 АІР200L8 22 750 36000 1200 - - -
ВЦ 14-46 №10 Схема 1 АІР225М8 30 750 44000 1260 - - -
ВЦ 14-46 №10 Схема 1 АІР250S8 37 750 48000 1300 - - -
ВЦ 14-46 №10 Схема 1 АІР225М6 37 1000 31000 1950 - - -
ВЦ 14-46 №10 Схема 1 АІР250S6 45 1000 40000 2000 - - -
ВЦ 14-46 №10 Схема 1 АІР250М6 55 1000 49500 2040 - - -
ВЦ 14-46 №10 Схема 1 АІР280S6 75 1000 60000 2100 - - -
ВЦ 14-46 №10 Схема 1 АІР280М6 90 1000 64000 2150 - - -
ВЦ 14-46 №10 Схема 1 АІР225М8 30 750 32000 1950 - - -
ВЦ 14-46 №10 Схема 1 АІР250S8 37 750 40000 2150 - - -
ВЦ 14-46 №10 Схема 1 АІР250М8 45 750 47000 2200 - - -
ВЦ 14-46 №10 Схема 1 АІР280S8 55 750 57000 2400 - - -
ВЦ 14-46 №10 Схема 1 АІР280М8 75 750 75000 2450 - - -
ВЦ 14-46 №12,5 Схема 1 АІР225М8 30 750 62000 1090 - - -
ВЦ 14-46 №12,5 Схема 1 АІР250S8 37 750 76000 1125 - - -
ВЦ 14-46 №12,5 Схема 1 АІР250М8 45 750 - 1410 - - -
ВЦ 14-46 №12,5 Схема 1 АІР280S8 55 750 - 1600 - - -
ВЦ 14-46 №12,5 Схема 1 АІР280М8 75 750 - 1700 - - -


Конструктивні особливості ВЦ-14-46

Матеріал корпусу і робочого колеса

  • Вуглецева сталь
    Стандартне виконання, використовується в загальнопромисловій вентиляції.

  • Нержавіюча сталь
    Корозійностійке виконання, використовується для організації загальної і локальної вентиляції в харчовій промисловості, хімічній промисловості та інших сферах, де підвищена агресивність робочого середовища.

  • Різнорідні метали
    Вибухозахищене виконання, використовується для вентиляції в пилевугільних шахтах, нафтопереробних заводах та інш.

  • Алюмінієві сплави
    Вибухозахищене виконання, використовується для вентиляції в пилевугільних шахтах, нафтопереробних заводах та інш.



Виконання 1

Робоче колесо центробіжного вентилятора насаджене безпосередньо на вал електродвигуна.

Переваги:

  • компактні розміри;
  • простота конструкції;
  • нижча ціна.


Виконання 5

Крутний момент від електродвигуна на робоче колесо вентилятора передається через клино-ремінну передачу. До числа додаткових елементів конструкції, окрім шківів та ременів, входять проміжний вал та підшипникові вузли SNR (Франція)

Переваги:

  • можна змінювати передаточне число, підібравши відповідні розміри шківів;
  • клинові ремені сприяють "згладженому" і безпечному пуску/зупинці вентилятора і електродвигуна.


Габаритні та приєднувальні розміри радіального вентилятора ВЦ 14-46

Креслення схеми виконання №1

Креслення радіального вентилятора ВЦ 14-46 (виконання 1): габаритні і приєднувальні розміри

Типорозмір
вентилятора
A D D1 d d1 d2 h L L1 L2 L3 L4 C C2 t T T2 N N1 n
мм шт.
ВЦ 14-46 №2 130 200 215 7 7 10 260 480 130 - 360 220 140 200 85 170 170 8 8 2
ВЦ 14-46 №2,5 162 249 274 7 7 10 320 660 165 105 476 210 180 230 105 210 210 8 8 2
ВЦ 14-46 №3,15 203 315 340 7 7 12 370 660 190 130 525 210 230 275 100 200 250 8 12 2
ВЦ 14-46 №4 254 400 430 7 7 12,5 500 775 214 168 620 300 285 350 100 200 320 8 12 2
ВЦ 14-46 №5 323 500 530 7 7 10 610 1060 270 205 860 405 346 420 140 280 390 16 12 2
ВЦ 14-46 №6,3 410 630 670 9 7 12,5 765 1170 310 247 1050 440 442 506 100 400 480 16 20 4
ВЦ 14-46 №8 520 820 850 11 12 12,5 955 1380 420 320 1260 960 565 629 125 500 600 16 20 4
ВЦ 14-46 №10 640 1000 1064 11 12 12,5 1142 1420 437 390 1290 960 714 815 130 520 760 16 20 4


Креслення схеми виконання №5

Креслення радіального вентилятора ВЦ 14-46 (виконання 5): габаритні і приєднувальні розміри

Типорозмір
вентилятора
A A2 D D1 d d1 d2 h L L1 L2 L3 L4 L5 L6 C t T T2 N N1 n
мм шт.
ВЦ 14-46 №5 325 635 510 530 9 8 10 650 965 252 200 816 390 420 286 355 100 300 380 16 16 3
ВЦ 14-46 №6,3 410 830 640 660 9 8 12 820 1070 314 246 910 502 558 290 445 100 400 470 16 20 4
ВЦ 14-46 №8 520 1106 820 850 12,5 10 15 950 1305 378 313 1105 588 792 405 565 150 600 600 16 16 4
ВЦ 14-46 №10 670 1500 970 1005 12,5 10 15 1140 1530 475 380 1315 730 1280 580 700 150 750 750 16 20 5
ВЦ 14-46 №12,5 850 1900 1050 1090 12,5 13 15 1270 1630 553 456 1350 910 1430 675 845 150 900 900 16 24 6


Аеродинамічні характеристики центробіжного (радіального) вентилятора ВЦ 14-46

Аеродинаміка центробіжного вентилятора ВЦ 14-46 №2 (виконання 1) Аеродинаміка центробіжного вентилятора ВЦ 14-46 №2,5 (виконання 1) Аеродинаміка центробіжного вентилятора ВЦ 14-46 №3,15 (виконання 1) Аеродинаміка центробіжного вентилятора ВЦ 14-46 №4 (виконання 1) Аеродинаміка центробіжного вентилятора ВЦ 14-46 №5 (виконання 1) Аеродинаміка центробіжного вентилятора ВЦ 14-46 №5 (виконання 5) Аеродинаміка центробіжного вентилятора ВЦ 14-46 №6,3 (виконання 1) Аеродинаміка центробіжного вентилятора ВЦ 14-46 №6,3 (виконання 5) Аеродинаміка центробіжного вентилятора ВЦ 14-46 №8 (виконання 1) Аеродинаміка центробіжного вентилятора ВЦ 14-46 №8 (виконання 5) Аеродинаміка центробіжного вентилятора ВЦ 14-46 №10 (виконання 1) Аеродинаміка центробіжного вентилятора ВЦ 14-46 №10 (виконання 5) Аеродинаміка центробіжного вентилятора ВЦ 14-46 №12,5 (виконання 5)



Купити вентилятор ВЦ 14-46 в Києві, доставка по Україні, експорт в країни СНД

Вентилятор центробіжний ВЦ 14 46 є дуже популярним та найбільш затребуваними на ринку України. З огляду на стандарти вентиляційного обладнання, модельний ряд вентиляторів ВЦ-14-46 від ПК СИСТЕМАКС включає в себе всі необхідні типорозміри (номера) для організації проекту вентиляції будь-якої складності. Висока якість обладнання, розумна ціна, відповідність стандартам ГОСТ, ДСТУ, ISO та перевірена випробуваннями надійність - все це переваги, які схиляють вибір більшості ставати нашими постійними клієнтами.

Вентилятори СИСТЕМАКС:

  • комплектуються електродвигунами преміальної якості;
  • проходять високоточне статичне та динамічне балансування;
  • покриваються порошково-полімерною фарбою;
  • при необхідності встановлюються підшипникові вузли SNR.


Після ряду випробувань вентилятори ПК СИСТЕМАКС підтверджує Відділ Технічного Контролю (ВТК). Обладнання поставляється клієнтам з технічним паспортом та докладною інструкцією про режими експлуатації, транспортування та зберігання. Надійність промислових вентиляторів підтверджується гарантійним терміном 2 роки.

Серія ВЦ 14-46 досі вважається основною у всіх країнах СНД. Тому, крім реалізації на внутрішньому ринку України, багато продукції йде на експорт. Особливо Казахстан, Туркменістан, Грузія, Молдова купити вентилятор ВЦ 14-46 можуть без будь-яких складнощів, так як наші фахівці допомагають з оформленням митних документів та доставкою вантажу до замовника.

Популярні моделі вентиляторів ВЦ 14-46 завжди підтримуються в наявності на складі компанії. Якщо у Вас виникла потреба в придбанні даного виду обладнання - купити вентилятор ВЦ 14 46 проблем не складе. Для здійснення покупки заповніть форму замовлення на нашому офіційному сайті systemax.ua, або просто зателефонуйте за тел. +38 (044) 383-27-33. Також Ви можете відправити свій запит на електронну пошту info@systemax.ua. Наші фахівці його опрацюють та в усьому проконсультують.

Вентиляторний завод ПК СИСТЕМАКС (Київ, Україна) пропонує найвигідніші умови з придбання вентилятора ВЦ 14-46: ціна, наявність, терміни виготовлення, доставка по Україні та умови оплати. Для постійних замовників завжди діють оптові ціни.

Ми цінуємо Ваш вибір.



html_block_3
×
ВЦ 14-46 вентилятори центробіжні середнього тиску
Наверх
