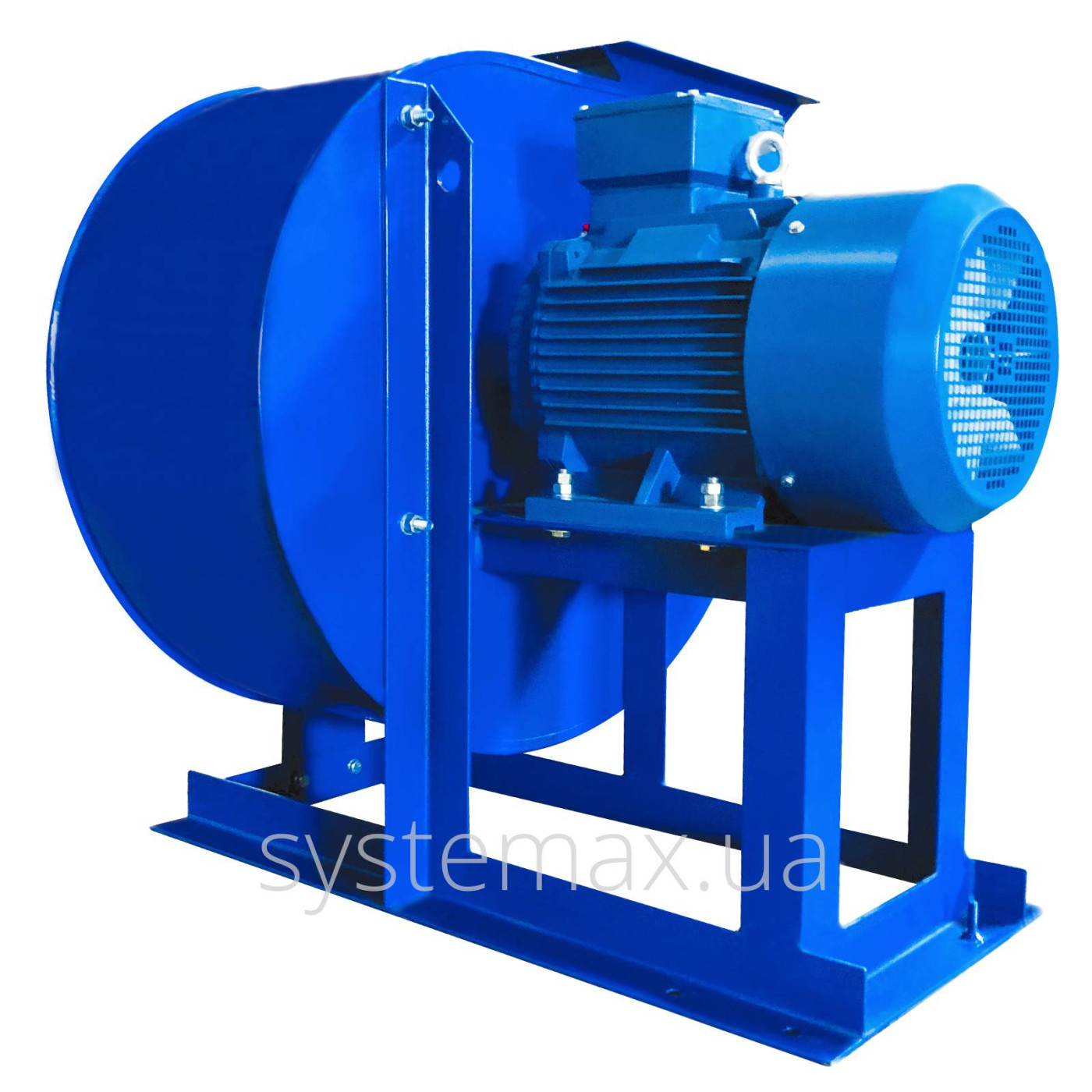

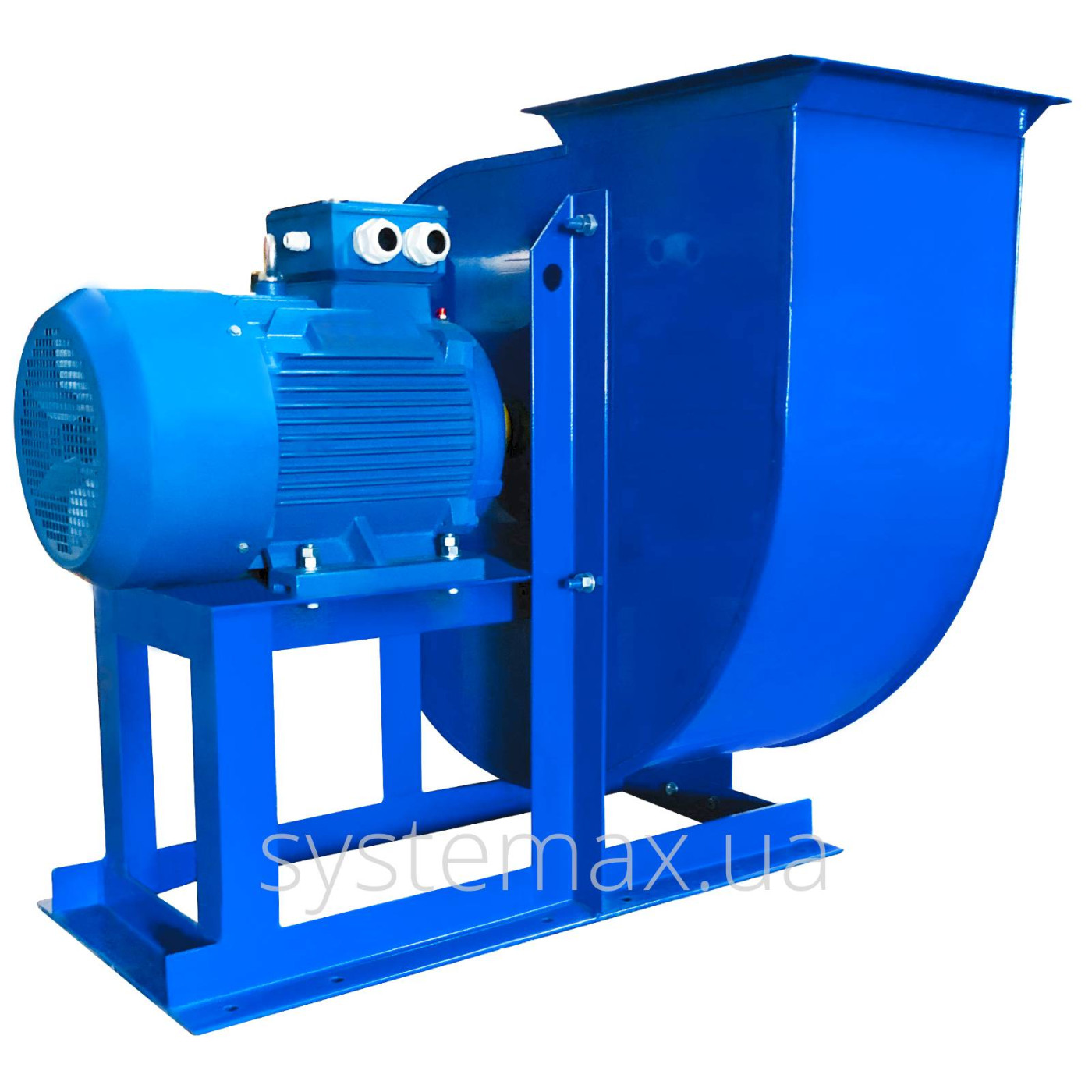

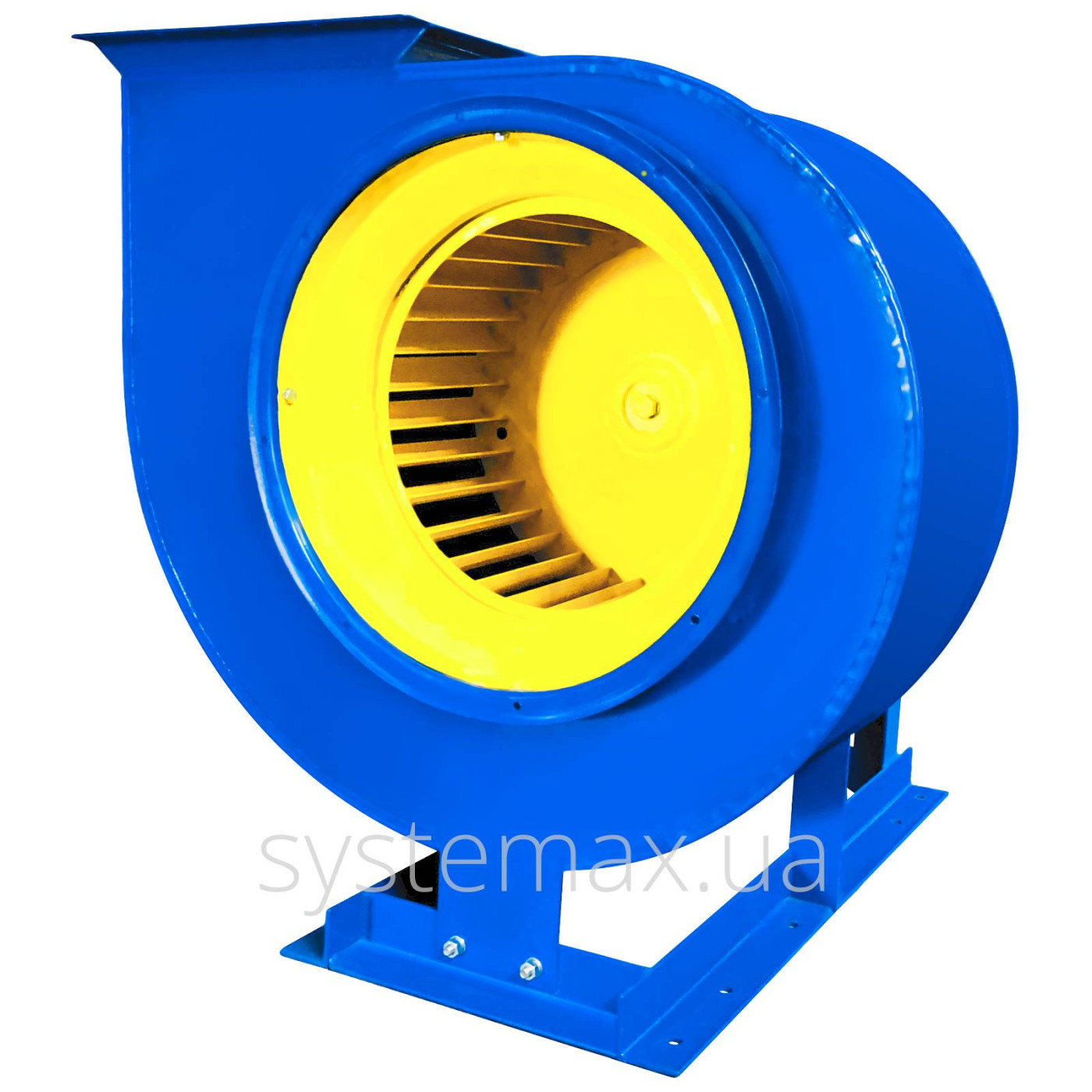

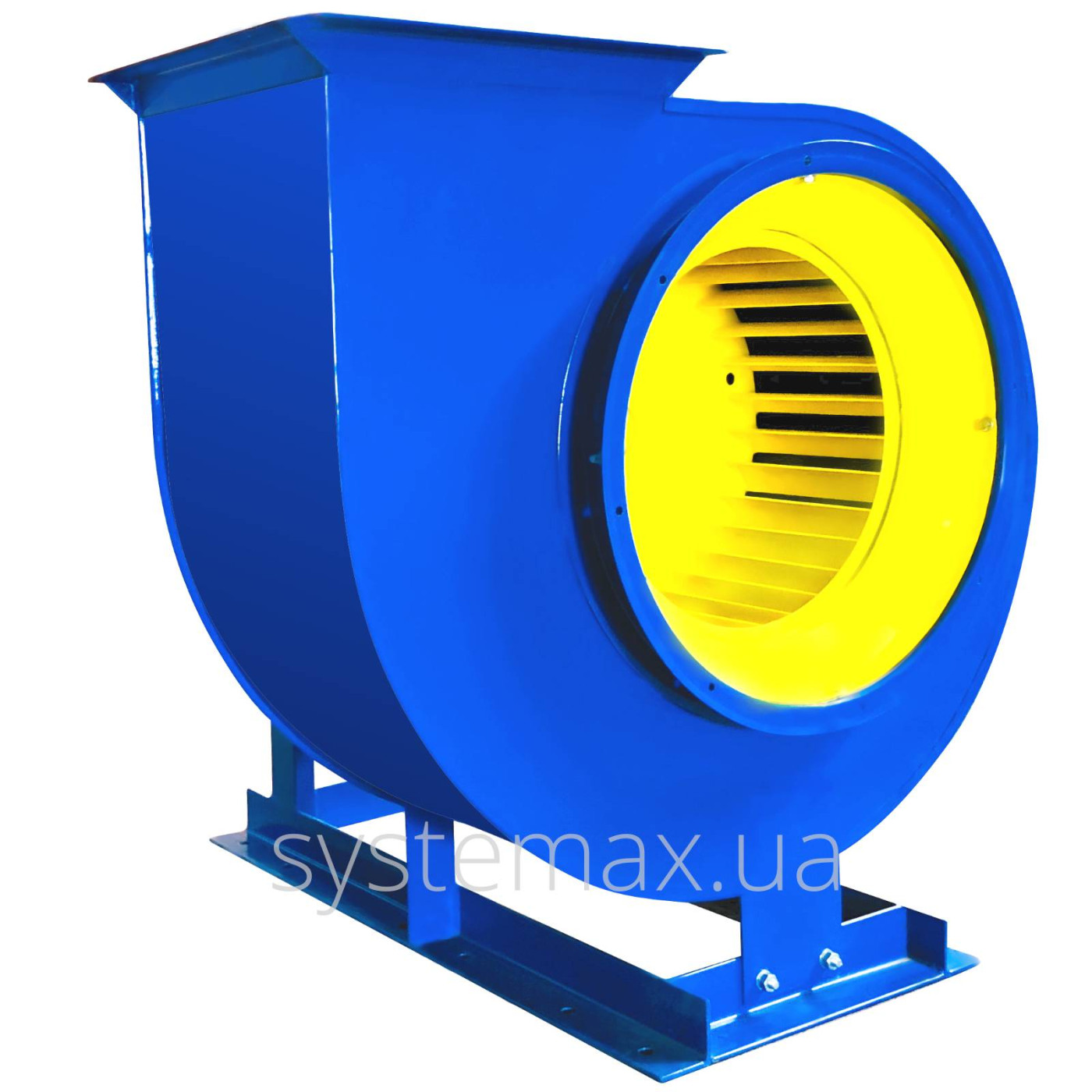

Характеристики вентилятора ВЦ 14-46 No5

Основні характеристики

  • вентилятор центробіжний (радіальний) середнього тиску;
  • матеріал вуглецева сталь
    (під замовлення - алюміній, нержавіюча сталь, різнорідні метали);
  • можливість повороту корпуса улітки з кроком 45°;
  • обертання робочого колеса ліве або праве;
  • конструктивне виконання:
    схема 1 - робоче колесо на валу електродвигуна,
    схема 5 (ОПЦІЯ) - привід через промвал і ремінну передачу;
  • комплектація електродвигунами потужністю 2,2 ... 37 кВт;
  • діаметр робочого колеса 500 мм;
  • кількість лопаток робочого колеса 32 шт.;
  • продуктивність 9000 ... 25700 м³/час;
  • робочий тиск 550 ... 2480 Па;
  • температура робочого середовища до 80°С;
  • напруга мережі 380 В.


Аналоги центробіжних вентиляторів ВЦ 14-46 №5

Деякі виробники вентиляційного обладнання України виготовляють аналоги ВЦ 14-46 №5 у відповідності з ТУ У 29.2-41569120-01-2017.

Найбільш поширені моделі:

  • ВЦ 14-46-5   (ВЦ 14-46 №5)
  • ВР 280-46-5   (ВР 280-75 №5)
  • ВР 287-46-5   (ВР 287-46 №5)
  • ВР 288-46-5   (ВР 288-46 №5)
  • ВР 15-45-5   (ВР 15-45 №5)
  • ВР 300-45-5   (ВР 300-45 №5)


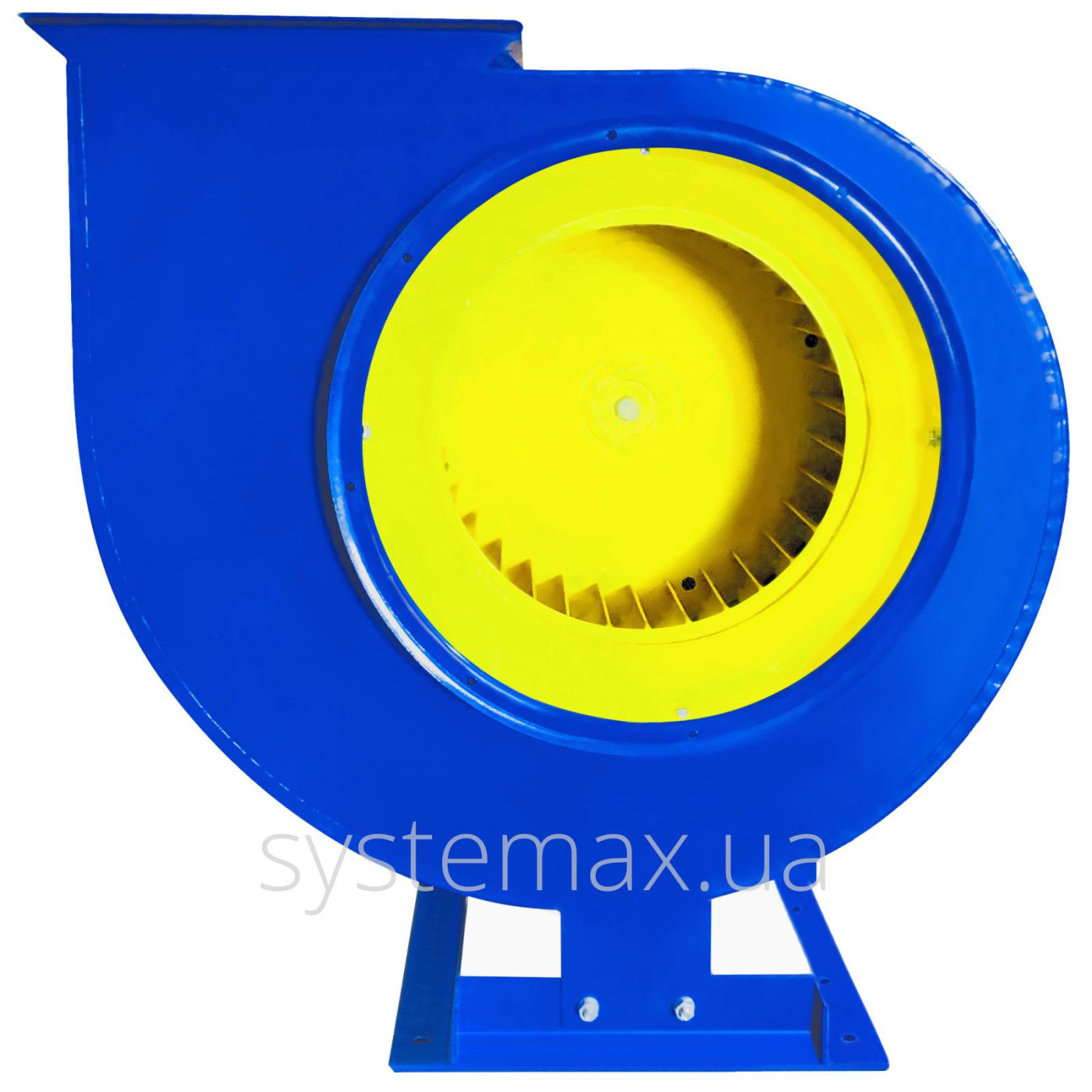

Напрям обертання вентилятора ВЦ 14-46-5 та кути повороту корпусу улітки

Напрям і кут повороту корпусу центробіжного вентилятора ВЦ 14-46

Позначення на схемі

ПР - праве обертання вентилятора: ВЦ 14-46 №5 (правий)
ЛІВ - ліве обертання вентилятора: ВЦ 14-46 №5 (лівий)
0°...315° - кут повороту корпусу вентилятора


Як визначити напрямок обертання

Напрям корпусу вентилятора відповідає напряму обертання робочого колеса і визначається З БОКУ ВСМОКТУВАННЯ ПОВІТРЯ:

  • обертання ПРАВЕ - якщо спіраль улітки направлена ЗА годинниковою стрілкою
  • обертання ЛІВЕ - якщо спіраль улітки направлена ПРОТИ годинникової стрілки


Кути повороту корпусу ВЦ-14-46-5

Всі центробіжні вентилятори ВЦ14-46-5 мають можливість зміни кута повороту равлика. Це суттєво спрощує монтаж як самого вентилятора, так і повітропроводів, що до нього підводяться. Повертатись улітка може на кут кратний 45°.



Технічні параметри ВЦ 14 46 5

Відцентровий
вентилятор
Електродвигун Параметри вентилятора в робочій зоні Віброізолятори Вага Габаритні розміри
Довжина × Ширина × Висота
Марка Потужність Частота обертання Продуктивність Тиск Тип К-ть
кВт об/хв м³/год Па шт. кг мм
ВЦ 14-46 №5
Схема 1
АІР112МА8 2,2 750 10 000 550 ДО39 6 120 822max×918×953
АІР112МВ8 3 750 11 800 580 ДО39 6 127
АІР132S8 4 750 13 000 590 ДО40 6 144
АІР132М8 5,5 750 13 700 600 ДО40 6 160
АІР112МВ6 4 1 000 9 000 1 000 ДО39 6 124
АІР132S6 5,5 1 000 12 500 1 100 ДО39 6 130
АІР132М6 7,5 1 000 16 100 1 140 ДО40 6 135
АІР160S6 11 1 000 17 000 1 180 ДО40 6 199
АІР132М4 11 1 500 10 900 2 200 ДО40 6 134
АІР160S4 15 1 500 15 000 2 300 ДО40 6 199
АІР160М4 18,5 1 500 17 000 2 340 ДО41 6 216
АІР180S4 22 1 500 18 400 2 380 ДО41 6 234
АІР180М4 30 1 500 24 000 2 450 ДО41 6 264
АІР200М4 37 1 500 25 700 2 480 ДО41 6 304


Конструктивні особливості ВЦ-14-46-5 (запчастини до вентилятора)

Вузли вентилятора ВЦ 14-46 №5

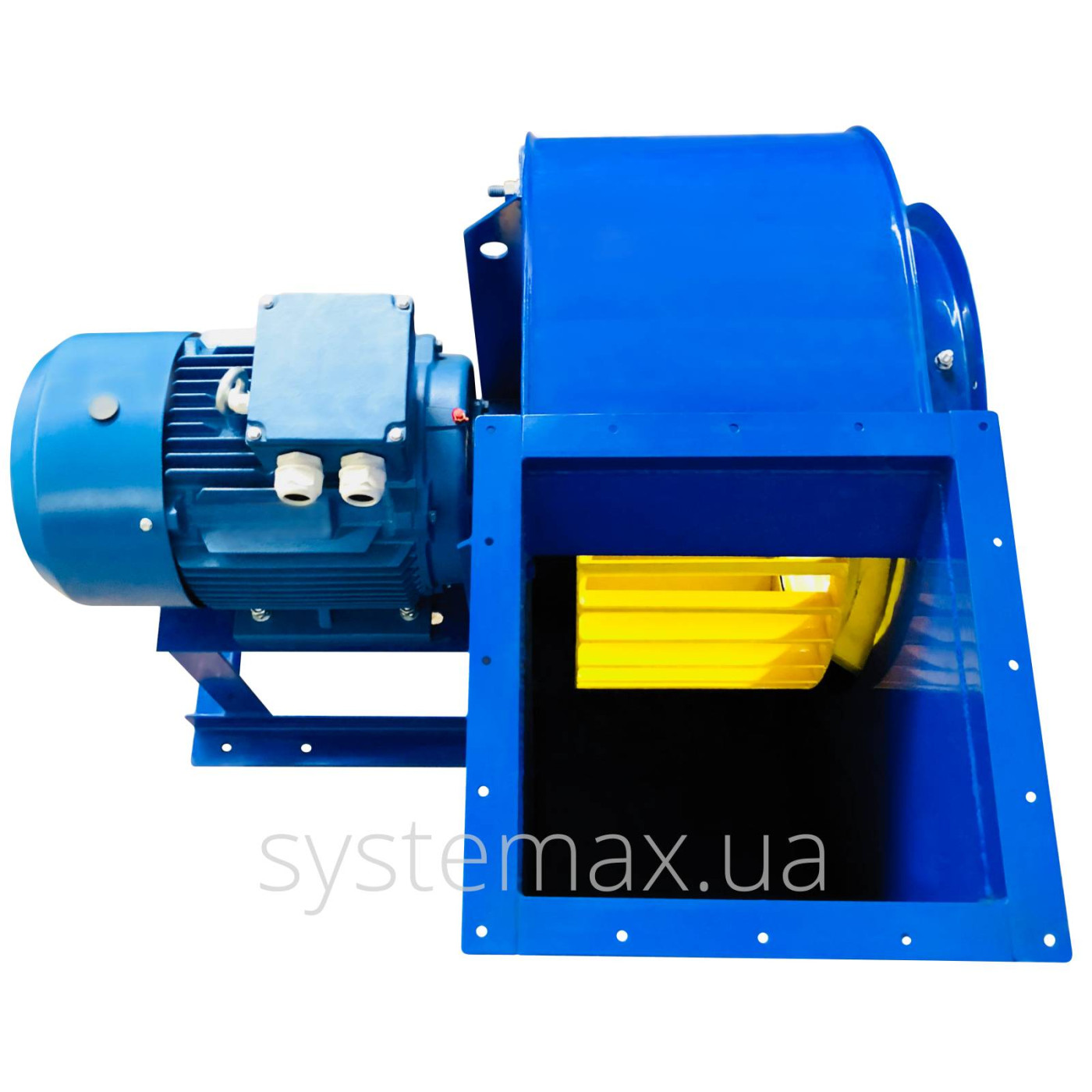

  • Корпус вентилятора ВЦ 14-46 №5 (улітка)
    Корпус металевий, зварний, спіральної форми. Правого або лівого обертання. Має круглий вхідний і квадратний вихідний патрубки з приєднувальними фланцями. Улітку можна переставляти (перекручувати) на рамі, тим самим змінюючи напрям виходу повітря із вентилятора згідно ДСТУ 5976. Кути повороту корпусу відповідають кількості приєднувальних болтів, приварених до нього по окружності. Саме на цих болтах і змінюється положення улітки вентилятора на рамі.

  • Робоче колесо вентилятора ВЦ 14-46 №5
    Робоче колесо металеве, зварне, правого або лівого обертання. Насаджується безпосередньо на вал електродвигуна. Має 32 загнутих вперед лопатки. Динамічно збалансоване. Діаметр робочого колеса 500 мм (D=1,0×). Бувають модифікації з більшим і меншим діаметром на 5% і 10% (D=0,9×, D=0,95×, D=1,05×Dн, D=1,1×), але виготовляються тільки під замовлення.

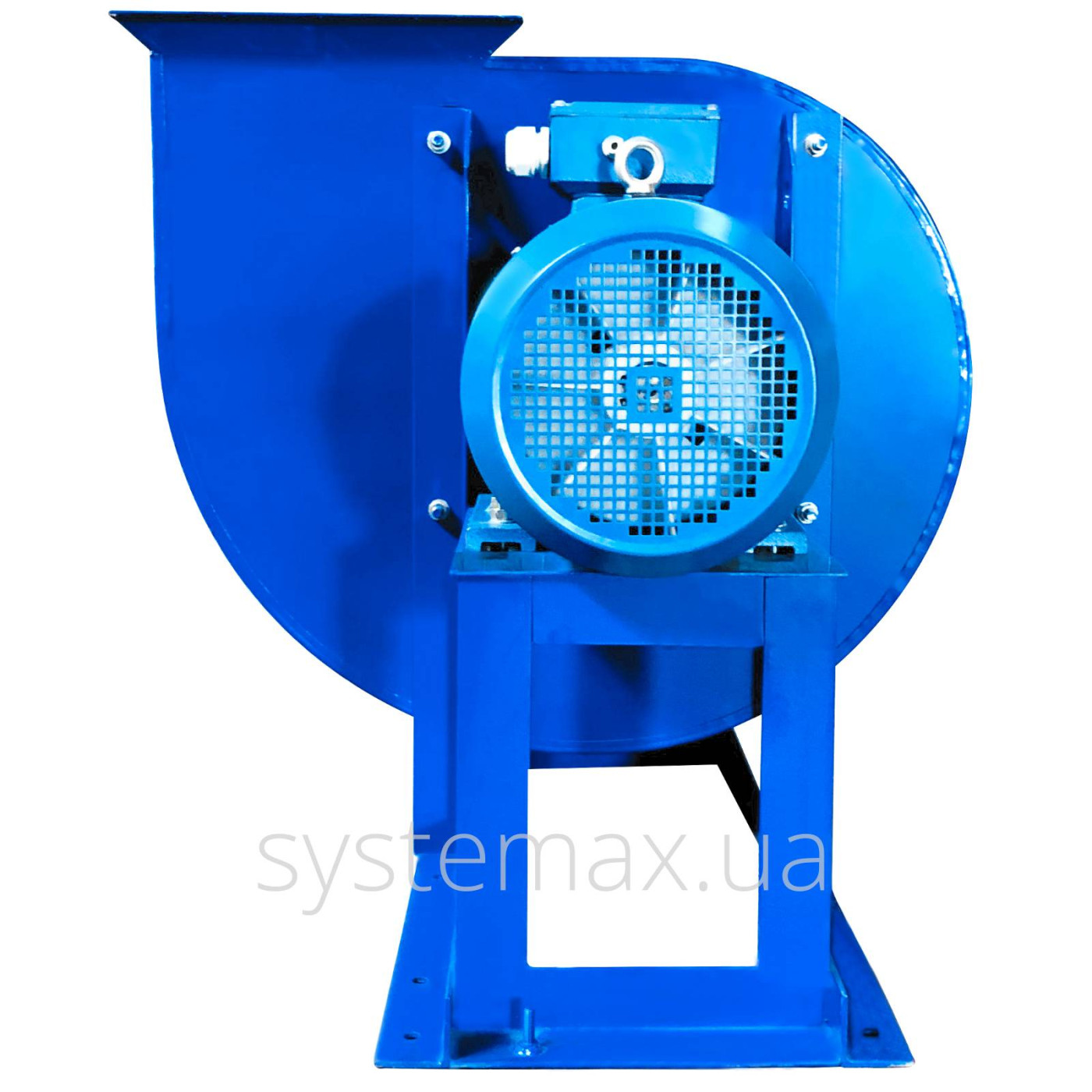

  • Електродвигун АІР для улітки ВЦ 14-46 №5
    Електродвигун встановлюється на станині, або, в окремих випадках, може кріпитись до корпусу вентилятора. Для комплектації ВЦ 14-46-5 підходять двигуни потужністю від 2,2 до 5,5 кВт на 750 об/хв, від 4 до 11 кВт на 1000 об/хв та від 11 до 37 кВт на 1500 об/хв. Загальнопромислові асинхронні електродвигуни з короткозамкненим ротором серії АІР у переважній більшості випадків входять в базову комплектацію вентилятора. Але, в залежності від умов експлуатації, може бути встановлений електромотор іншої серії.

  • Станина вентилятора
    Станина металева, зварна. До неї кріпляться всі основні вузли відцентрового вентилятора. Для кріплення до монтажної поверхні в рамі передбачені отвори під віброізолятори. Використовуються віброізолятори ДО39, ДО40, ДО41 в кількості 6 шт.

  • Клино-ремінна передача (для схеми 5)
    Складається із клинових ременів та шківів.

  • Підшипниковий вузол з проміжним валом (для схеми 5)
    Встановлені довговічні французькі підшипникові вузли SNR. Вони використовуються замість давно застарілих і непрактичних масляних ванн.


ВИ МОЖЕТЕ ОКРЕМО ЗАМОВИТИ КОЖЕН ІЗ ВУЗЛІВ ВЕНТИЛЯТОРА ВЦ 14-46 №5
ЗВ'ЯЖІТЬСЯ З МЕНЕДЖЕРОМ



Матеріал корпусу і робочого колеса

  • Вуглецева сталь
    Стандартне виконання, використовується в загальнопромисловій вентиляції.

  • Нержавіюча сталь
    Корозійностійке виконання, використовується для організації загальної і локальної вентиляції в харчовій промисловості, хімічній промисловості та інших сферах, де підвищена агресивність робочого середовища.

  • Різнорідні метали
    Вибухозахищене виконання, використовується для вентиляції в пиловугільних шахтах, нафтопереробних заводах та інш.

  • Алюмінієві сплави
    Вибухозахищене виконання, використовується для вентиляції в пиловугільних шахтах, нафтопереробних заводах та інш.


Схема виконання вентилятора ВЦ 14-46 №5

Схема 1 - робоче колесо центробіжного вентилятора насаджене безпосередньо на вал електродвигуна.

Схема 5 (ОПЦІЯ) - передача крутного моменту від електродвигуна на робоче колесо вентилятора здійснюється через клино-ремінну передачу, яка складається із набору клинових ременів, шківів та проміжного валу встановленого на підшипникових вузлах SNR.

Що дає 5-та схема:

  • можна корегувати передаточне число (а як наслідок - частоту обертання робочого колеса і продуктивність вентилятора), підбираючи відповідні розміри шківів;
  • клинові ремені сприяють "згладженому" і безпечному пуску/зупинці вентилятора і електродвигуна, що особливо актуально у випадку раптового виходу з ладу одного із них.


Переваги наших промислових вентиляторів

  • надійність конструкції
  • підвищена продуктивність
  • низькі експлуатаційні затрати
  • висока якість матеріалів
  • висока точність балансування робочого колеса
  • комплектація якісними електродвигунами
  • порошкове фарбування вузлів вентилятора
  • доступна ціна


Робоче колесо вентилятора ВЦ 14-46 №5

Фото робочого колеса центробіжного вентилятора ВЦ 14-46

Особливості

У базовому виконанні робоче колесо виготовляється із вуглецевої сталі і покривається полімерно-порошковою фарбою. Складається із:

  • 32 загнутих вперед лопаток;
  • переднього кільцеподібного диска;
  • заднього цільного диска із ввареною посередині ступицею.


Діаметр робочого колеса 500 мм (D=1,0×). Бувають модифікації із більшим і меншим діаметром на 5% та 10%, але виготовляються тільки під замовлення.

Виготовлене колесо завжди проходить статичне балансування. Динамічне балансування проводиться на повністю зібраному вентиляторі.



Габаритні та приєднувальні розміри радіального вентилятора ВЦ 14-46-5

Креслення схеми виконання 1

Креслення ВЦ 14-46 №5 схема 1 - Вид спереду
Креслення ВЦ 14-46 №5 схема 1 - Вид збоку
Креслення ВЦ 14-46 №5 схема 1 - Вид зверху



Креслення схеми виконання 5.1

Креслення ВЦ 14-46 №5 схема 5.1 - Вид спереду
Креслення ВЦ 14-46 №5 схема 5.1 - Вид збоку
Креслення ВЦ 14-46 №5 схема 5.1 - Вид зверху



Креслення схеми виконання 5.2

Креслення ВЦ 14-46 №5 схема 5.2 - Вид спереду
Креслення ВЦ 14-46 №5 схема 5.2 - Вид збоку і зверху


Графік (діаграма) аеродинаміки вентилятора ВЦ 14-46 5

Аеродинаміка центробіжного вентилятора ВЦ 14-46 №5

Пошук робочої точки ВЦ 14-46 №5
продуктивність і тиск

На графіку представлені криві потужності можливих двигунів для комплектування вентилятора, а також криві кількості обертів. Для визначення параметрів того чи іншого комплекту вентилятора ВЦ 14-46-5 потрібно знайти перетин кривої потужності електродвигуна (кВт) і кривої кількості обертів (об/хв). Точка перетину і буде являтись робочою точкою вентилятора - відповідно відклавши на горизонтальну вісь вниз - значення продуктивності (м³/год) і на вертикальну вісь - значення напору (Па).

У випадку, якщо крива потужності електродвигуна лежить вище кривої кількості обертів, потрібно криву потужності опустити паралельно вниз (взявши по крайнім точкам) до перетину з кривою обертів, що і буде являтись робочою точкою.

У випадку, якщо крива потужності лежить нижче кривої кількості обертів, то даний електродвигун не комплектується з вентилятором, в іншому випадку він просто не витримає навантаження і вийде з ладу.

Якщо у Вас виникли складнощі із визначенням технічних характеристик вентилятора ВЦ 14-46 №5 по його діаграмі, просто зателефонуйте нам на гарячу лінію (044) 334-44-27 і наші спеціалісти з радістю допоможуть Вам!
