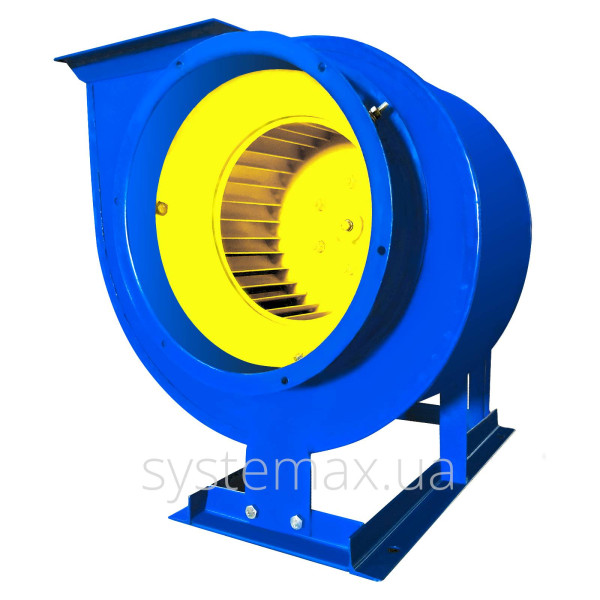

Характеристики вентилятора ВЦ 14-46 No2

Основні характеристики

  • вентилятор центробіжний (радіальний) середнього тиску;
  • матеріал вуглецева сталь
    (під замовлення - алюміній, нержавіюча сталь, різнорідні метали);
  • можливість повороту корпуса улітки з кроком 45°;
  • обертання робочого колеса ліве або праве;
  • виконання 1 (робоче колесо на валу електродвигуна);
  • комплектація електродвигунами потужністю 0,25 ... 2,2 кВт;
  • діаметр робочого колеса 200 мм;
  • кількість лопаток робочого колеса 32 шт.;
  • продуктивність 1260 ... 2800 м³/час;
  • робочий тиск 300 ... 1220 Па;
  • температура робочого середовища до 80°С;
  • напруга мережі 380 В;
  • гарантія 2 роки.


Аналоги центробіжних вентиляторів ВЦ 14-46 №2

Деякі виробники вентиляційного обладнання України виготовляють аналоги ВЦ 14-46 №2 у відповідності з ТУ У 29.2-41569120-01-2017.

Найбільш поширені моделі:

  • ВЦ 14-46-2   (ВЦ 14-46 №2)
  • ВР 280-46-2   (ВР 280-75 №2)
  • ВР 287-46-2   (ВР 287-46 №2)
  • ВР 288-46-2   (ВР 288-46 №2)
  • ВР 15-45-2   (ВР 15-45 №2)
  • ВР 300-45-2   (ВР 300-45 №2)


Напрям обертання вентилятора ВЦ 14-46-2 та кути повороту корпусу улітки

Напрям і кут повороту корпусу центробіжного вентилятора ВЦ 14-46

Позначення на схемі

ПР - праве обертання вентилятора: ВЦ 14-46 №2 (правий)
ЛІВ - ліве обертання вентилятора: ВЦ 14-46 №2 (лівий)
0°...315° - кут повороту корпусу вентилятора


Як визначити напрямок обертання

Напрям корпусу вентилятора відповідає напряму обертання робочого колеса і визначається З БОКУ ВСМОКТУВАННЯ ПОВІТРЯ:

  • обертання ПРАВЕ - якщо спіраль улітки направлена ЗА годинниковою стрілкою
  • обертання ЛІВЕ - якщо спіраль улітки направлена ПРОТИ годинникової стрілки


Кути повороту корпусу ВЦ-14-46-2

Всі центробіжні вентилятори ВЦ14-46-2 мають можливість зміни кута повороту равлика. Це суттєво спрощує монтаж як самого вентилятора, так і повітропроводів, що до нього підводяться. Повертатись улітка може на 45°, 90°, 135°, 180°, 225°, 270° и 315°.



Технічні параметри ВЦ 14 46 2

Відцентровий
вентилятор
Електродвигун Параметри вентилятора в робочій зоні Віброізолятори Вага Габаритні розміри
Довжина × Ширина × Висота
Марка Потужність Частота обертання Продуктивність Тиск Тип К-ть
кВт об/хв м³/год Па шт. кг мм
ВЦ 14-46 №2 АІР63А4 0,25 1 500 1 260 300 ДО38 4 18,6 460max×380×391
АІР63В4 0,37 1 500 1 400 320 ДО38 4 19,4
АІР71А4 0,55 1 500 1 900 350 ДО38 4 21,4
АІР71А2 0,75 3 000 1 300 1 000 ДО38 4 21,7
АІР71В2 1,1 3 000 1 800 1 100 ДО38 4 23,2
АІР80А2 1,5 3 000 2 400 1 180 ДО38 4 26
АІР80В2 2,2 3 000 2 800 1 220 ДО38 4 28


Конструктивні особливості ВЦ-14-46-2 (запчастини до вентилятора)

Вузли вентилятора ВЦ 14-46 №2

  • Корпус вентилятора ВЦ 14-46 №2 (улітка)
    Корпус металевий, зварний, спіральної форми. Правого або лівого обертання. Має круглий вхідний і квадратний вихідний патрубки з приєднувальними фланцями. Улітку можна переставляти (перекручувати) на рамі, тим самим змінюючи напрям виходу повітря із вентилятора згідно ДСТУ 5976. Для забезпечення гарантійних умов на вентилятор кут повороту улітки виставляється на заводі. Він може бути як стандартно кратним 45°, так і будь-яким згідно побажань замовника.

  • Робоче колесо вентилятора ВЦ 14-46 №2
    Робоче колесо металеве, зварне, правого або лівого обертання. Насаджується безпосередньо на вал електродвигуна. Має 32 загнутих вперед лопатки. Динамічно збалансоване. Діаметр робочого колеса 200 мм (D=1,0×). Бувають модифікації з більшим і меншим діаметром на 5% і 10% (D=0,9×, D=0,95×, D=1,05×Dн, D=1,1×), але виготовляються тільки під замовлення.

  • Електродвигун АІР для улітки ВЦ 14-46 №2
    Електродвигун встановлюється на станині, або, в окремих випадках, може кріпитись до корпусу вентилятора. Для комплектації ВЦ 14-46-2 підходять двигуни потужністю від 0,25 до 0,55 кВт з частотою обертання 1500 об/хв і двигуни від 0,75 до 2,2 кВт з частотою 3000 об/хв. Загальнопромислові асинхронні електродвигуни з короткозамкненим ротором серії АІР у переважній більшості випадків входять в базову комплектацію вентилятора. Але в залежності від умов експлуатації може бути встановлений електромотор іншої серії.

  • Станина вентилятора (рама)
    Станина металева, зварна. До неї кріпляться всі основні вузли відцентрового вентилятора. Для кріплення до монтажної поверхні в рамі передбачені отвори під віброізолятори. Використовуються віброізолятори ДО38 в кількості 4 шт.


ВИ МОЖЕТЕ ОКРЕМО ЗАМОВИТИ КОЖЕН ІЗ ВУЗЛІВ ВЕНТИЛЯТОРА ВЦ 14-46 №2
ЗВ'ЯЖІТЬСЯ З МЕНЕДЖЕРОМ



Матеріал корпусу і робочого колеса

  • Вуглецева сталь
    Стандартне виконання, використовується в загальнопромисловій вентиляції.

  • Нержавіюча сталь
    Корозійностійке виконання, використовується для організації загальної і локальної вентиляції в харчовій промисловості, хімічній промисловості та інших сферах, де підвищена агресивність робочого середовища.

  • Різнорідні метали
    Вибухозахищене виконання, використовується для вентиляції в пиловугільних шахтах, нафтопереробних заводах та інш.

  • Алюмінієві сплави
    Вибухозахищене виконання, використовується для вентиляції в пиловугільних шахтах, нафтопереробних заводах та інш.



Схема виконання вентилятора ВЦ 14-46 №2

Для витяжки ВЦ 14-46 передбачене Виконання 1 (Схема 1) - робоче колесо центробіжного вентилятора насаджене безпосередньо на вал електродвигуна.



Переваги наших промислових вентиляторів

  • надійність конструкції
  • підвищена продуктивність
  • низькі експлуатаційні затрати
  • висока якість матеріалів
  • висока точність балансування робочого колеса
  • комплектація якісними електродвигунами
  • порошкове фарбування вузлів вентилятора
  • доступна ціна


Робоче колесо вентилятора ВЦ 14-46 №2

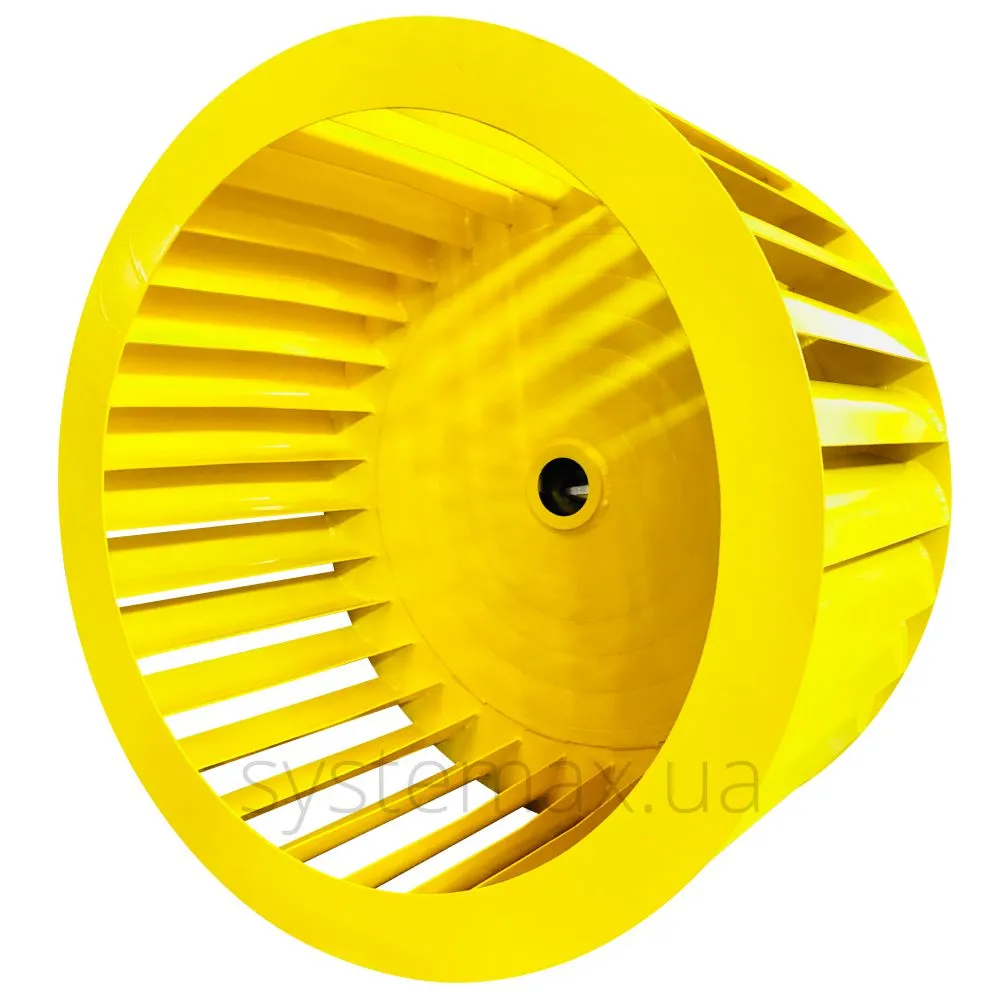

Фото робочого колеса центробіжного вентилятора ВЦ 14-46

Особливості

У базовому виконанні робоче колесо виготовляється із вуглецевої сталі і покривається полімерно-порошковою фарбою. Складається із:

  • 32 загнутих вперед лопаток;
  • переднього кільцеподібного диска;
  • заднього цільного диска із ввареною посередині ступицею.


Діаметр робочого колеса 200 мм (D=1,0×). Бувають модифікації із більшим і меншим діаметром на 5% та 10%, але виготовляються тільки під замовлення.

Виготовлене колесо завжди проходить статичне балансування. Динамічне балансування проводиться на повністю зібраному вентиляторі.



Габаритні та приєднувальні розміри радіального вентилятора ВЦ 14-46-2

Креслення схеми виконання 1

Креслення ВЦ 14-46 №2 схема 1 - Вид спереду
Креслення ВЦ 14-46 №2 схема 1 - Вид збоку
Креслення ВЦ 14-46 №2 схема 1 - Вид зверху


Графік (діаграма) аеродинаміки вентилятора ВЦ 14-46 2

Аеродинаміка центробіжного вентилятора ВЦ 14-46 №2

Пошук робочої точки ВЦ 14-46 №2
продуктивність і тиск

На графіку представлені криві потужності можливих двигунів для комплектування вентилятора, а також криві кількості обертів. Для визначення параметрів того чи іншого комплекту вентилятора ВЦ 14-46-2 потрібно знайти перетин кривої потужності електродвигуна (кВт) і кривої кількості обертів (об/хв). Точка перетину і буде являтись робочою точкою вентилятора - відповідно відклавши на горизонтальну вісь вниз - значення продуктивності (м³/год) і на вертикальну вісь - значення напору (Па).

У випадку, якщо крива потужності електродвигуна лежить вище кривої кількості обертів, потрібно криву потужності опустити паралельно вниз (взявши по крайнім точкам) до перетину з кривою обертів, що і буде являтись робочою точкою.

У випадку, якщо крива потужності лежить нижче кривої кількості обертів, то даний електродвигун не комплектується з вентилятором, в іншому випадку він просто не витримає навантаження і вийде з ладу.

Якщо у Вас виникли складнощі із визначенням технічних характеристик вентилятора ВЦ 14-46 №2 по його діаграмі, просто зателефонуйте нам на гарячу лінію (044) 334-44-27 і наші спеціалісти з радістю допоможуть Вам!
