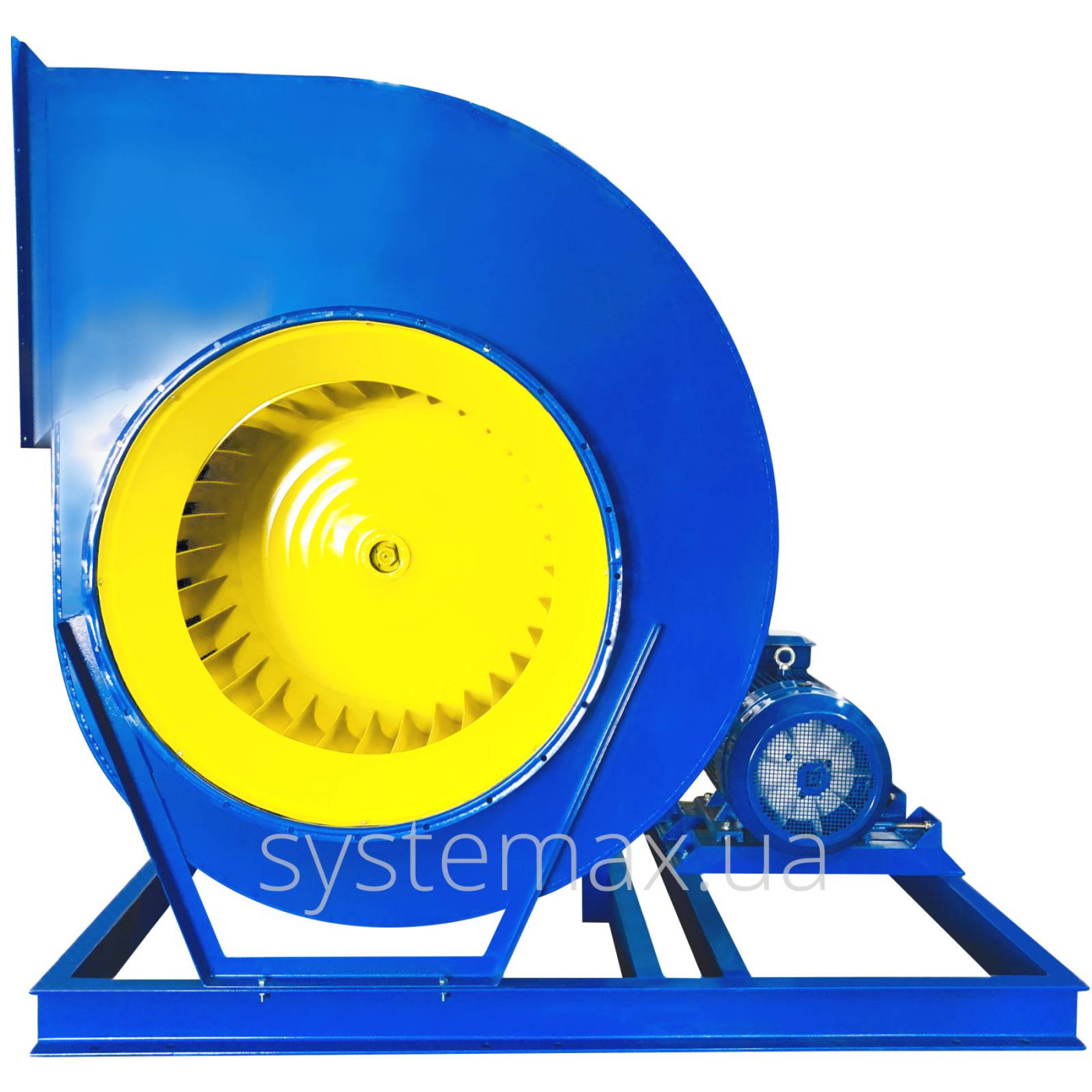

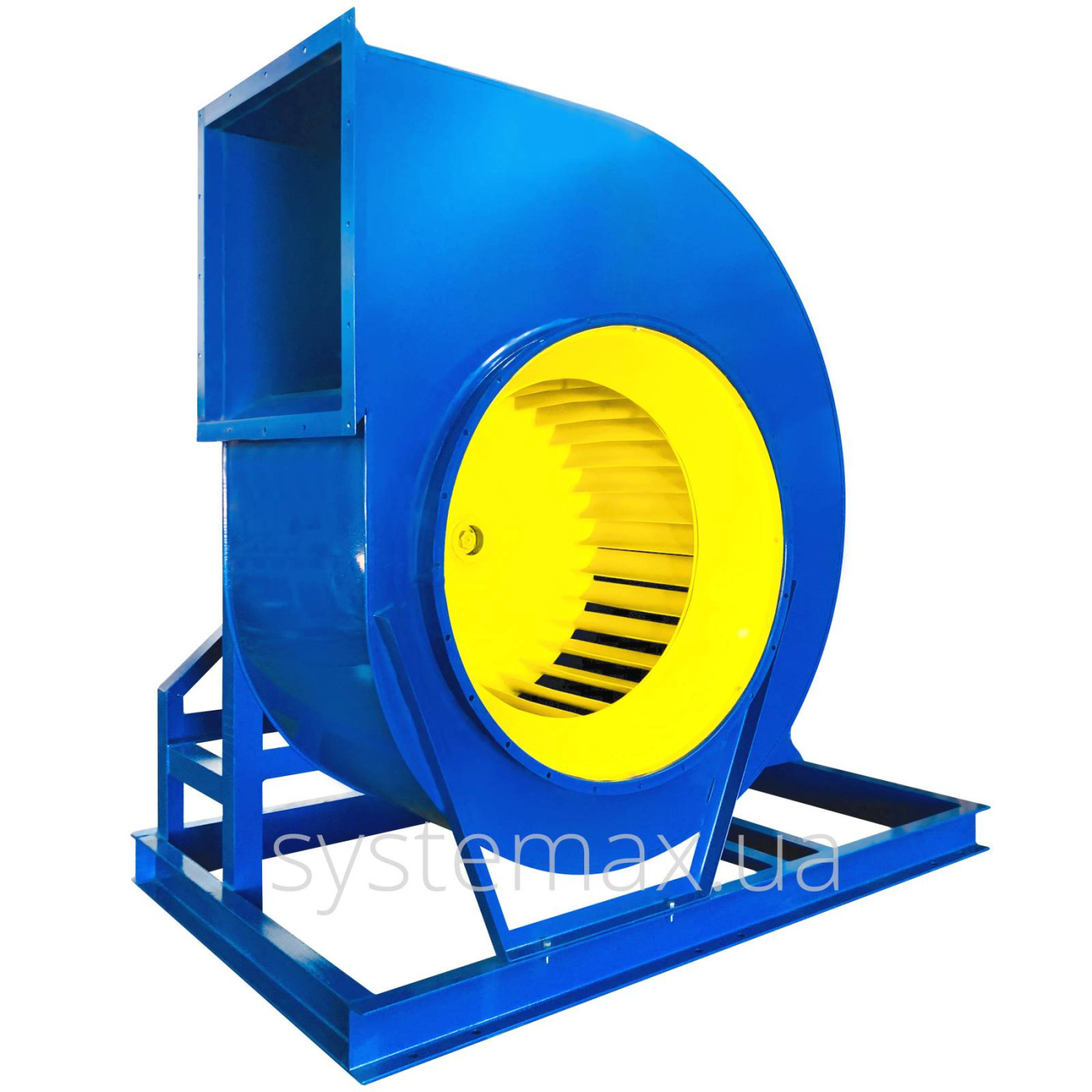

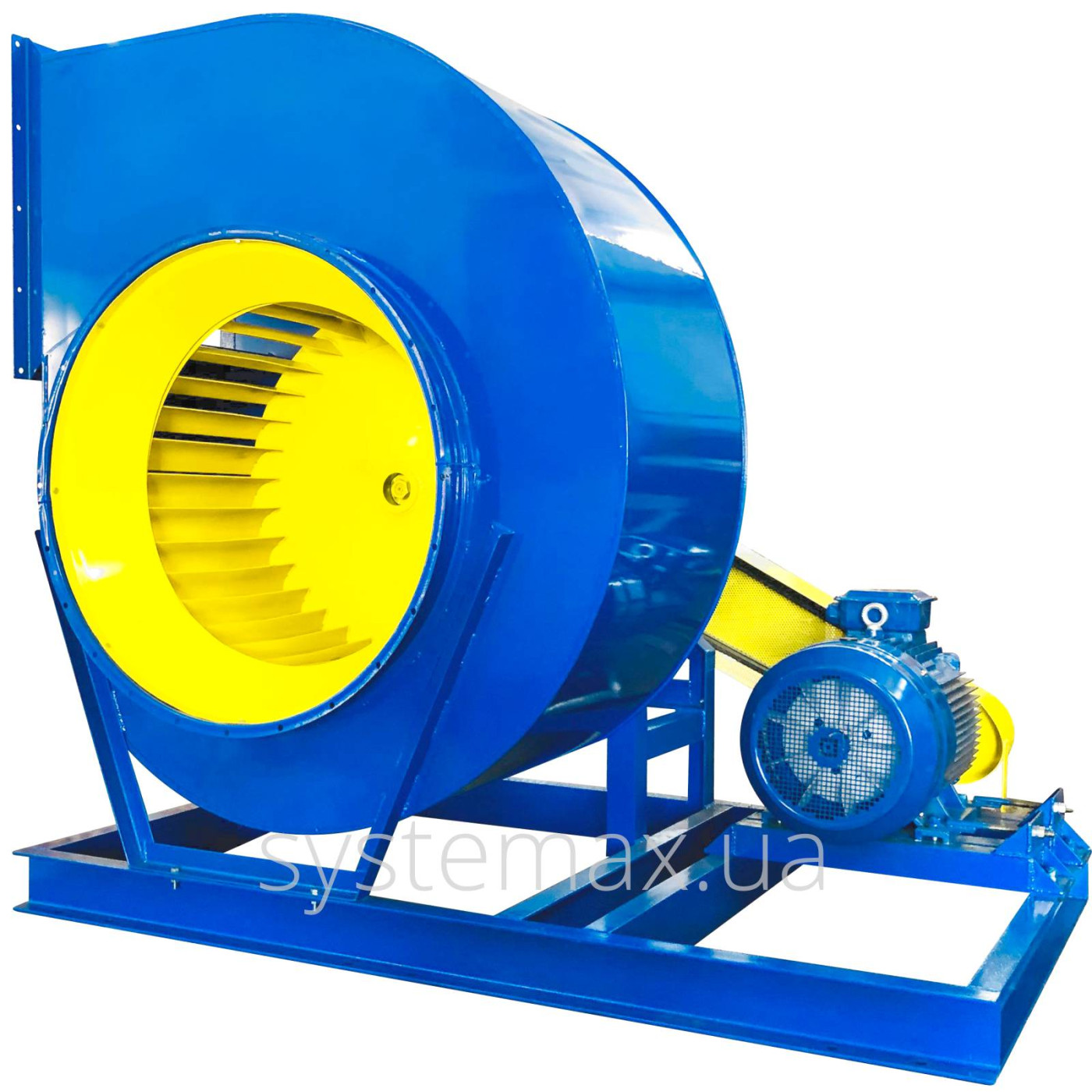

ВЦ 14-46 №8 (виконання 5) вентилятор центробіжний

Зроблено в Україні
ВЦ 14-46 №8 (виконання 5) вентилятор центробіжний
ТехконтрольВся продукція пройшла випробування
ГОСТ, ДСТУ, ISO 9001Відповідність стандартам
Вітчизняний виробникПромислового обладнання
Ціна:
договірна
Виготовлення під замовлення 14-18 днів
Комплектація електродвигунами:
Показати всі комплектації

×
ВЦ 14-46 №8 (виконання 5) вентилятор центробіжний
ВЦ 14-46 №8 (виконання 5) вентилятор центробіжний без електродвигуна
договірна
×
Ми Вам передзвонимо!
ВЦ 14-46 №8 (виконання 5) вентилятор центробіжний
ВЦ 14-46 №8 (виконання 5) вентилятор центробіжний
×
Ми Вам відповімо!
ВЦ 14-46 №8 (виконання 5) вентилятор центробіжний
ВЦ 14-46 №8 (виконання 5) вентилятор центробіжний
+38 (044) 334-44-27
+38 (044) 424-74-74
+38 (067) 948-88-87
+38 (050) 888-93-83
info@systemax.ua
+38 (063) 995-99-09
Visa Mastercard Приват24 Новая Почта
Інші моделі:
ВЦ 14-46 №2
3 120 грн
ВЦ 14-46 №2,5
3 120 грн
ВЦ 14-46 №3,15
4 320 грн
ВЦ 14-46 №4
7 200 грн
ВЦ 14-46 №5
12 000 грн
ВЦ 14-46 №6,3
19 200 грн
ВЦ 14-46 №8
33 600 грн
ВЦ 14-46 №10
договірна
ВЦ 14-46 №10 (сх. 5)
договірна
Каталог ВЦ 14-46

Характеристики вентилятора ВЦ 14-46 No8 (виконання №5)

Основні характеристики

  • вентилятор центробіжний (радіальний) середнього тиску;
  • матеріал вуглецева сталь
    (під замовлення - алюміній, нержавіюча сталь, різнорідні метали);
  • можливість повороту корпуса улітки з кроком 45°;
  • обертання робочого колеса ліве або праве;
  • виконання 5 (привід через клино-ремінну передачу);
  • комплектація електродвигунами потужністю 11 ... 110 кВт;
  • діаметр робочого колеса 800 мм;
  • кількість лопаток робочого колеса 32 шт.;
  • продуктивність 20000 ... 80000 м³/час;
  • робочий тиск 1520 ... 2610 Па;
  • температура робочого середовища до 80°С;
  • напруга мережі 380 В.


Аналоги радіальних вентиляторів ВЦ 14-46 №8 (схема 5)

Деякі виробники вентиляційного обладнання України виготовляють аналоги ВЦ 14-46 №8 вик. 5 у відповідності з ТУ У 29.2-41569120-01-2017.

Найбільш поширені моделі:

  • ВЦ 14-46-8 виконання 5   (ВЦ 14-46 №8) виконання 5
  • ВР 280-46-8 виконання 5   (ВР 280-75 №8) виконання 5
  • ВР 287-46-8 виконання 5   (ВР 287-46 №8) виконання 5
  • ВР 288-46-8 виконання 5   (ВР 288-46 №8) виконання 5
  • ВР 15-45-8 виконання 5   (ВР 15-45 №8) виконання 5
  • ВР 300-45-8 виконання 5   (ВР 300-45 №8) виконання 5


Напрям обертання вентилятора ВЦ 14-46-8 (вик. 5) та кути повороту корпусу улітки

Напрям і кут повороту корпусу центробіжного вентилятора ВЦ 14-46

Позначення на схемі

ПР - праве обертання вентилятора: ВЦ 14-46 №8 (правий)
ЛІВ - ліве обертання вентилятора: ВЦ 14-46 №8 (лівий)
0°...315° - кут повороту корпусу вентилятора


Як визначити напрямок обертання

Напрям корпусу вентилятора відповідає напряму обертання робочого колеса і визначається З БОКУ ВСМОКТУВАННЯ ПОВІТРЯ:

  • обертання ПРАВЕ - якщо спіраль улітки направлена ЗА годинниковою стрілкою
  • обертання ЛІВЕ - якщо спіраль улітки направлена ПРОТИ годинникової стрілки


Кути повороту корпусу ВЦ-14-46-8 (схема №5)

Всі центробіжні вентилятори ВЦ14-46-8 мають можливість зміни кута повороту равлика. Це суттєво спрощує монтаж як самого вентилятора, так і повітропроводів, що до нього підводяться. Повертатись равлик може на кут кратний 45°.



Технічні параметри ВЦ 14 46 8 (схема №5)

Відцентровий
вентилятор
Електродвигун Параметри вентилятора в робочій зоні Віброізолятори Вага Габаритні розміри
Довжина × Ширина × Висота
Марка Потужність Частота обертання Продуктивність Тиск Тип К-ть
кВт об/хв м³/год Па шт. кг мм
ВЦ 14-46 №8
Схема 5
АІР160М8 11 750 20 000 1 520 ДО42 6 545 ...×2250max×1540
АІР180М8 15 750 24 000 1 580 ДО42 6 567
АІР180М6 18,5 1 000 25 800 1 850 ДО42 6 555
АІР200М6 22 1 000 30 000 1 980 ДО43 6 590
АІР200L6 30 1 000 35 000 2 100 ДО43 6 620
АІР225М6 37 1 000 42 000 2 160 ДО43 6 755
АІР250S6 45 1 000 49 000 2 300 ДО43 6 860
АІР250М6 55 1 000 52 600 2 400 ДО43 6 915
АІР280S6 75 1 000 64 200 2 480 ДО44 6 1 085
АІР280М6 90 1 000 70 000 2 600 ДО44 6 1 195
АІР315S6 110 1 000 80 000 2 610 ДО44 6 1 275


Конструктивні особливості ВЦ-14-46-8 сх. 5 (запчастини до вентилятора)

Вузли вентилятора ВЦ 14-46 №8 сх. 5

  • Корпус вентилятора ВЦ 14-46 №8 (улітка)
    Корпус металевий, зварний, спіральної форми. Правого або лівого обертання. Має круглий вхідний і квадратний вихідний патрубки з приєднувальними фланцями. Улітку можна переставляти (перекручувати) на рамі, тим самим змінюючи напрям виходу повітря із вентилятора згідно ДСТУ 5976. Кути повороту корпусу відповідають кількості приєднувальних болтів, приварених до нього по окружності. Саме на цих болтах і змінюється положення улітки вентилятора на рамі.

  • Робоче колесо вентилятора ВЦ 14-46 №8
    Робоче колесо металеве, зварне, правого або лівого обертання. Насаджується безпосередньо на вал електродвигуна. Має 32 загнутих вперед лопатки. Динамічно збалансоване. Діаметр робочого колеса 800 мм (D=1,0×). Бувають модифікації з більшим і меншим діаметром на 5% і 10% (D=0,9×, D=0,95×, D=1,05×Dн, D=1,1×), але виготовляються тільки під замовлення.

  • Електродвигун АІР для улітки ВЦ 14-46 №8 виконання №5
    Електродвигун встановлюється на станині, або, в окремих випадках, може кріпитись до корпусу вентилятора. Для комплектації ВЦ 14-46-8 (схема 5) підходять двигуни потужністю від 11 до 15 кВт з частотою обертання 750 об/хв та двигуни від 18,5 до 110 кВт з частотою 1000 об/хв. Загальнопромислові асинхронні електродвигуни з короткозамкненим ротором серії АІР у переважній більшості випадків входять в базову комплектацію вентилятора. Але, в залежності від умов експлуатації, може бути встановлений електромотор іншої серії.

  • Клино-ремінна передача
    Складається із клинових ременів та шківів.

  • Підшипниковий вузол з проміжним валом
    Встановлені довговічні французькі підшипникові вузли SNR. Вони використовуються замість давно застарілих і непрактичних масляних ванн.

  • Станина вентилятора (рама)
    Станина металева, зварна. До неї кріпляться всі основні вузли відцентрового вентилятора. Для кріплення до монтажної поверхні в рамі передбачені отвори під віброізолятори. Використовуються віброізолятори ДО42, ДО43, ДО44 в кількості 6 шт.


ВИ МОЖЕТЕ ОКРЕМО ЗАМОВИТИ КОЖЕН ІЗ ВУЗЛІВ ВЕНТИЛЯТОРА ВЦ 14-46 №8
ЗВ'ЯЖІТЬСЯ З МЕНЕДЖЕРОМ



Матеріал корпусу і робочого колеса

  • Вуглецева сталь
    Стандартне виконання, використовується в загальнопромисловій вентиляції.

  • Нержавіюча сталь
    Корозійностійке виконання, використовується для організації загальної і локальної вентиляції в харчовій промисловості, хімічній промисловості та інших сферах, де підвищена агресивність робочого середовища.

  • Різнорідні метали
    Вибухозахищене виконання, використовується для вентиляції в пиловугільних шахтах, нафтопереробних заводах та інш.

  • Алюмінієві сплави
    Вибухозахищене виконання, використовується для вентиляції в пиловугільних шахтах, нафтопереробних заводах та інш.

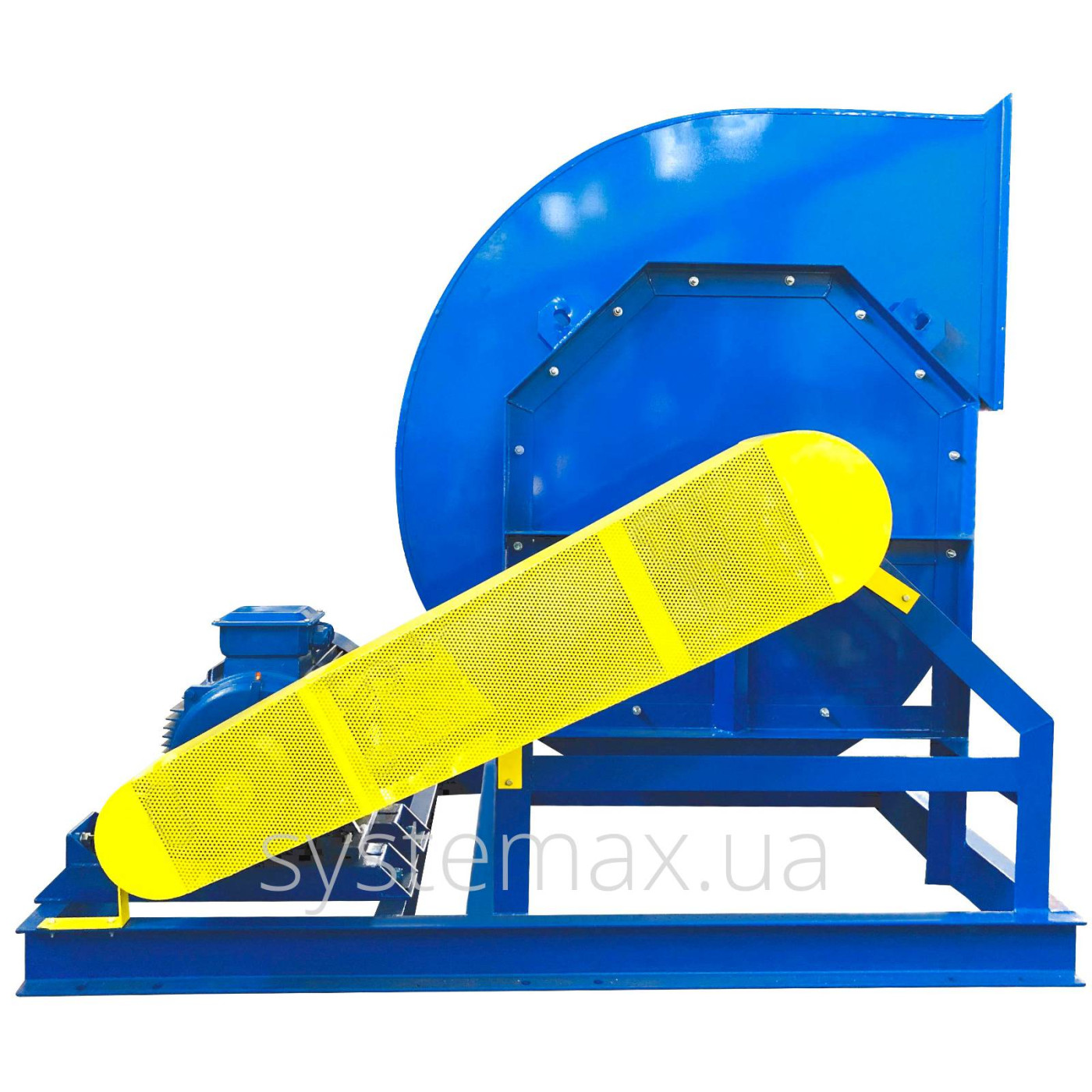

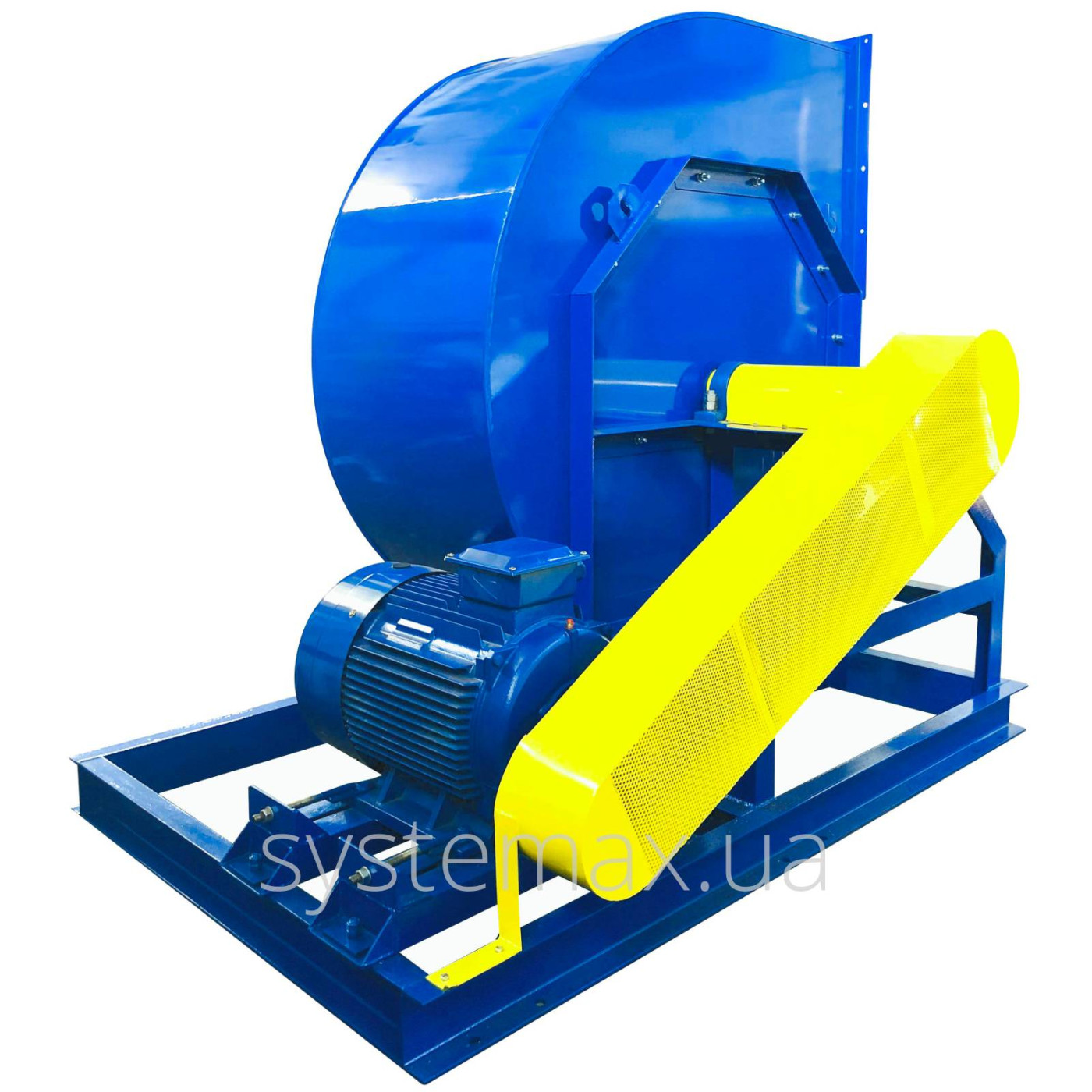

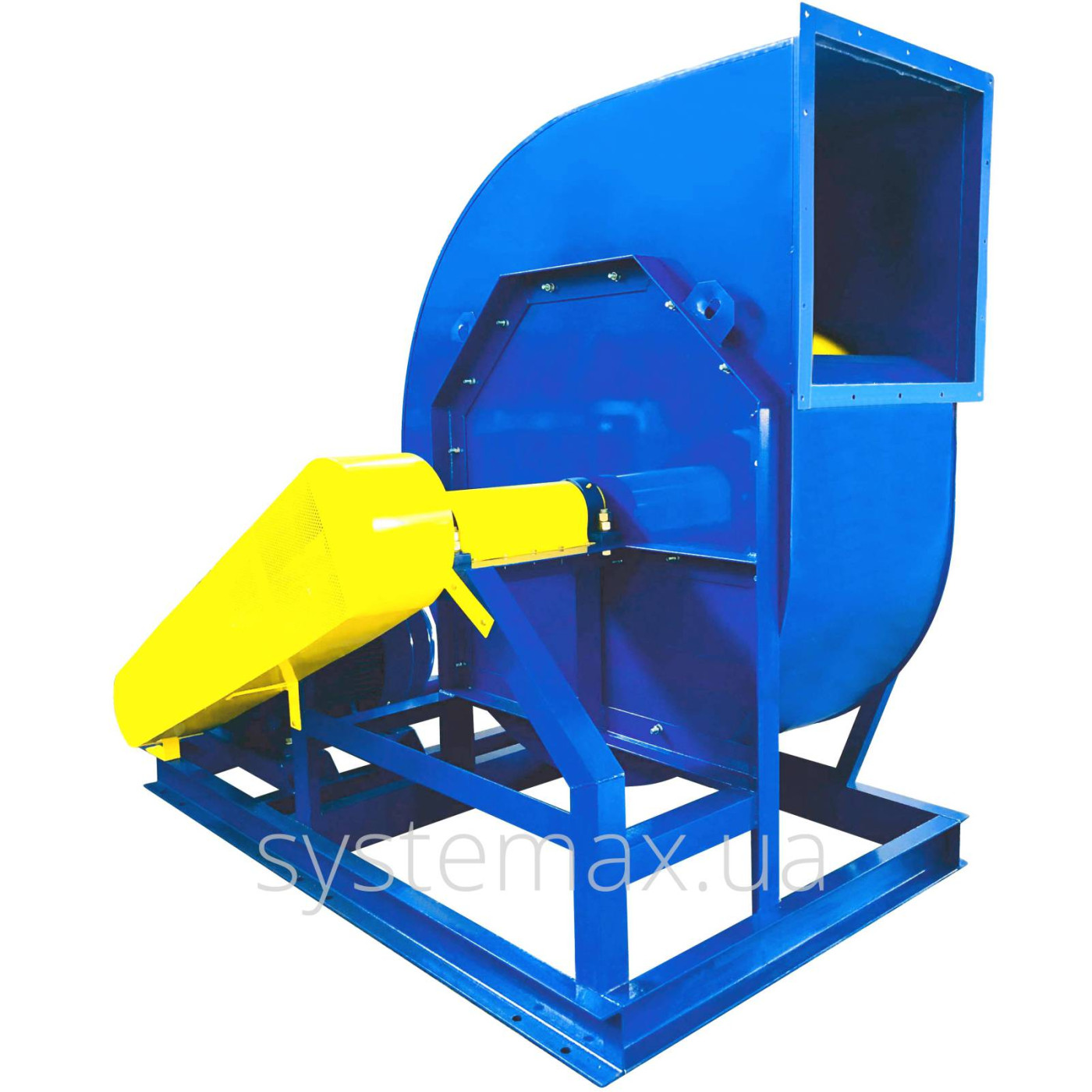

Виконання ВЦ 14-46 №8 по схемі №5

Промисловий вентилятор ВЦ 14-46 №8 виконаний по схемі №5 конструктивно влаштований таким чином, що передача крутного моменту від електродвигуна на робоче колесо вентилятора здійснюється через клино-ремінну передачу, яка складається із набору клинових ременів, шківів та проміжного валу встановленого на підшипникових вузлах SNR.

Що дає 5-та схема:

  • можна корегувати передаточне число (а як наслідок - частоту обертання робочого колеса і продуктивність вентилятора), підбираючи відповідні розміри шківів;
  • клинові ремені сприяють "згладженому" і безпечному пуску/зупинці вентилятора і електродвигуна, що особливо актуально у випадку раптового виходу з ладу одного із них.



Переваги наших промислових вентиляторів

  • надійність конструкції
  • підвищена продуктивність
  • низькі експлуатаційні затрати
  • висока якість матеріалів
  • висока точність балансування робочого колеса
  • комплектація якісними електродвигунами
  • порошкове фарбування вузлів вентилятора
  • доступна ціна


Робоче колесо вентилятора ВЦ 14-46 №8

Фото робочого колеса центробіжного вентилятора ВЦ 14-46

Особливості

У базовому виконанні робоче колесо виготовляється із вуглецевої сталі і покривається полімерно-порошковою фарбою. Складається із:

  • 32 загнутих вперед лопаток;
  • переднього кільцеподібного диска;
  • заднього цільного диска із ввареною посередині ступицею.


Діаметр робочого колеса 800 мм (D=1,0×). Бувають модифікації із більшим і меншим діаметром на 5% та 10%, але виготовляються тільки під замовлення.

Виготовлене колесо завжди проходить статичне балансування. Динамічне балансування проводиться на повністю зібраному вентиляторі.

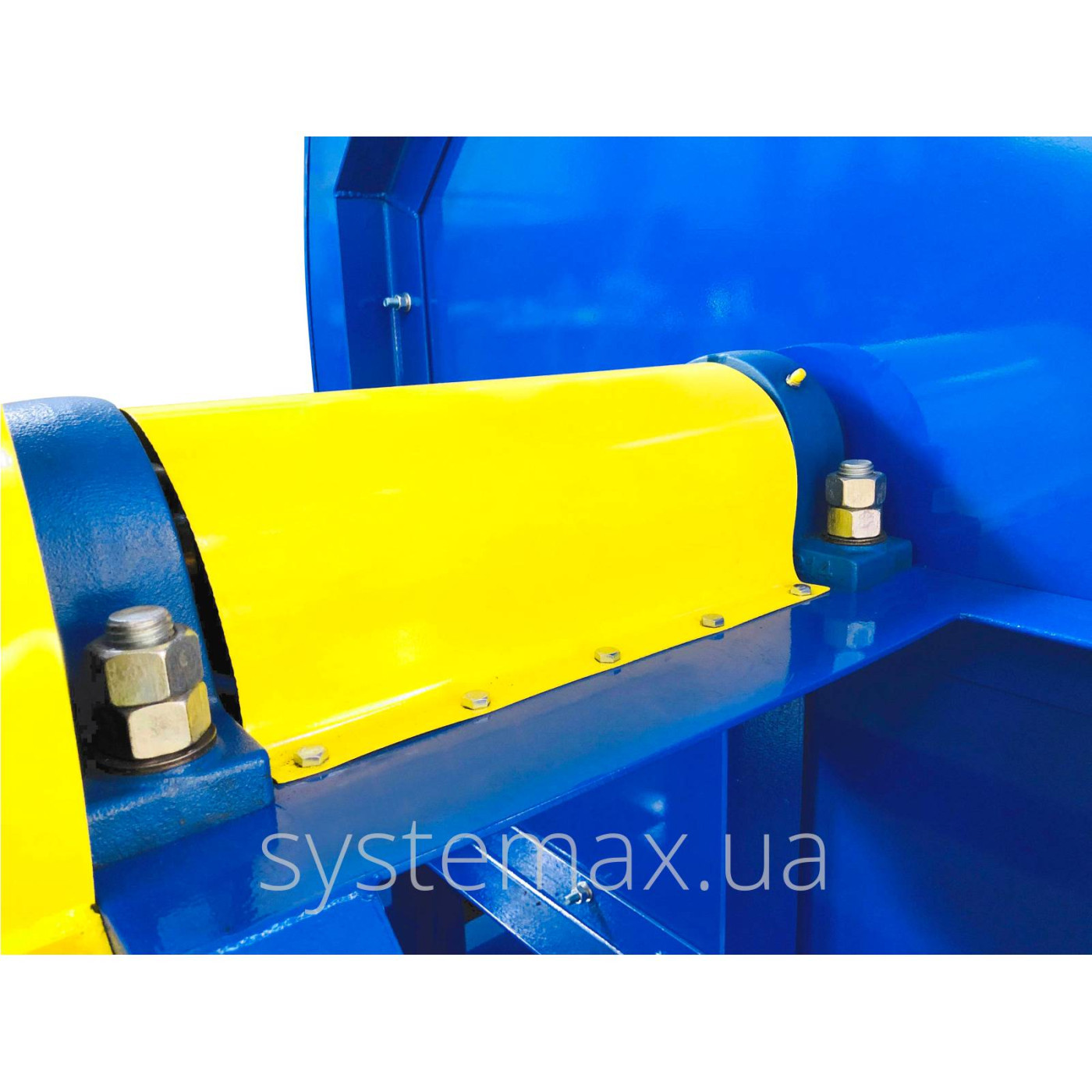

Підшипниковий вузол SNR

Проміжний вал вентилятора ВЦ 14-46-8 (схема 5) на підшипникових вузлах SNR

Переваги підшипникових вузлів SNR (SNR Roulements, Annecy, France)

  • Надійність:
    Якість виготовлення підшипників SNR дозволяє встановити гарантійний термін служби 12 років з моменту введення в експлуатацію, з можливістю продовження до 18 років.

  • Захищеність:
    Клас захисту підшипників SNR - IP68. Герметичність такої конструкції забезпечує захист і надійне змащування навіть в умовах підвищеної вологості та забрудненості.

  • Оптимальний температурний режим:
    Підшипниковий вузол SNR для промислового вентилятора допускає експлуатацію в діапазоні граничних температур -40°С...+80°С, а підшипниковий вузол SNR для димососа - в діапазоні температур -50°С...+180°С.


Додаткові опції

У підшипниковий вузол SNR при необхідності можна установити:

  • датчик (PMS P-ABL) автоматичного зчитування рівня мастила і температурного нагріву мастила;
  • одноточковий лубрикатор (READY BOOSTER), який буде автоматично додавати мастильний матеріал в герметичний підшипник при досягненні критичного рівня, без зовнішнього втручання оператора.



На ринку України можна купити вентилятори з китайськими підшипниковими вузлами, що називається «подешевше». Але як наслідок, із-за неякісних підшипників з'являється неспіввісність валів і розбалансування робочого колеса. Така «економія» тягне за собою великі експлуатаційні затрати на ремонт і транспортування вентилятора, та головне, простоювання вашого виробництва. У цьому відношенні французькі підшипникові вузли SNR являються еталоном якості та додатковою гарантією безперебійної роботи вашого вентилятора.



Габаритні та приєднувальні розміри радіального вентилятора ВЦ 14-46-8 виконання 5

Креслення схеми виконання 5.1

Креслення ВЦ 14-46 №8 схема 5.1 - Вид спереду
Креслення ВЦ 14-46 №8 схема 5.1 - Вид збоку
Креслення ВЦ 14-46 №8 схема 5.1 - Вид зверху

Креслення схеми виконання 5.2

Креслення ВЦ 14-46 №8 схема 5.2 - Вид спереду
Креслення ВЦ 14-46 №8 схема 5.2 - Вид збоку і зверху


Графік (діаграма) аеродинаміки вентилятора ВЦ 14-46 8 (схема 5)

Аеродинаміка центробіжного вентилятора ВЦ 14-46 №8 (Виконання 5)

Пошук робочої точки ВЦ 14-46 №8 схема 5: продуктивність і тиск

На графіку представлені криві потужності можливих двигунів для комплектування вентилятора, а також криві кількості обертів. Для визначення параметрів того чи іншого комплекту вентилятора ВЦ 14-46-8 вик. №5 потрібно знайти перетин кривої потужності електродвигуна (кВт) і кривої кількості обертів (об/хв). Точка перетину і буде являтись робочою точкою вентилятора - відповідно відклавши на горизонтальну вісь вниз - значення продуктивності (м³/год) і на вертикальну вісь - значення напору (Па).

У випадку, якщо крива потужності електродвигуна лежить вище кривої кількості обертів, потрібно криву потужності опустити паралельно вниз (взявши по крайнім точкам) до перетину з кривою обертів, що і буде являтись робочою точкою.

У випадку, якщо крива потужності лежить нижче кривої кількості обертів, то даний електродвигун не комплектується з вентилятором, в іншому випадку він просто не витримає навантаження і вийде з ладу.

Якщо у Вас виникли складнощі із визначенням технічних характеристик витяжки ВЦ 14-46 №8, просто зателефонуйте нам на гарячу лінію (044) 334-44-27 і наші спеціалісти з радістю допоможуть Вам!



Купити центробіжний вентилятор ВЦ 14-46 №8 (виконання 5) в Києві або з доставкою по Україні

Вентилятор ВЦ 14 46 8 схема 5 купити Вам не складе жодних проблем. У нас на сайті легко можна ознайомитись з усією інформацією про обладнання та оформити відразу замовлення. Воно буде опрацьоване, наші менеджери зв’яжуться з Вами для покупки та уточнення інформації. Також Ви можете поставити питання, що виникли у Вас, наші спеціалісти з задоволенням проконсультують щодо усіх нюансів. Для цього зателефонуйте за одним із заданих номерів або напишіть повідомлення на вайбер. Також можете надіслати лист на нашу електронну пошту.

Виробник ПК «Системакс» опублікував усю інформацію щодо вентилятора ВЦ 14-46-8 на сайті. Усі технічні характеристики (продуктивність, тиск, вага та інші) точні та відповідають дійсності. Ми удосконалили креслення схеми, на якій зрозуміло які габарити та розміри в агрегата, та пояснили в чому особливість виконання схеми 5. Зобразили на графіку аеродинамічну характеристику, де представлені прямі продуктивності можливих двигунів.

Радіальний вентилятор (ВЦ) середнього тиску (14-46) з діаметром робочого колеса 800 мм (розшифрування маркування) виготовлений з порошковою покраскою двох кольорів – синій та жовтий. Завод завжди готовий брати індивідуальні замовлення з Вашою особливою зміною конструкції. Нехай це буде дуттєвий вентилятор або витяжний вентилятор - виготовляємо усе швидко та якісно. Не складе проблем зробити посилений вентилятор зі зміною певних технічних параметрів.

Якщо постало таке питання як заміна вентилятора, наші менеджери завжди готові підібрати ідентичне обладнання.

До кожного вентилятора ВЦ 14-46 8 доставляємо спеціальний паспорт, де описана установка вентилятора, його монтаж, конструкція та заходи безпеки. Разом із ним Вам надається інструкція з експлуатації та вся необхідна юридична та бухгалтерська документація. Якщо постало таке питання як заміна вентилятора, наші менеджери завжди готові підібрати ідентичне обладнання.

Ми цінуємо Ваш вибір та Ваш час.
