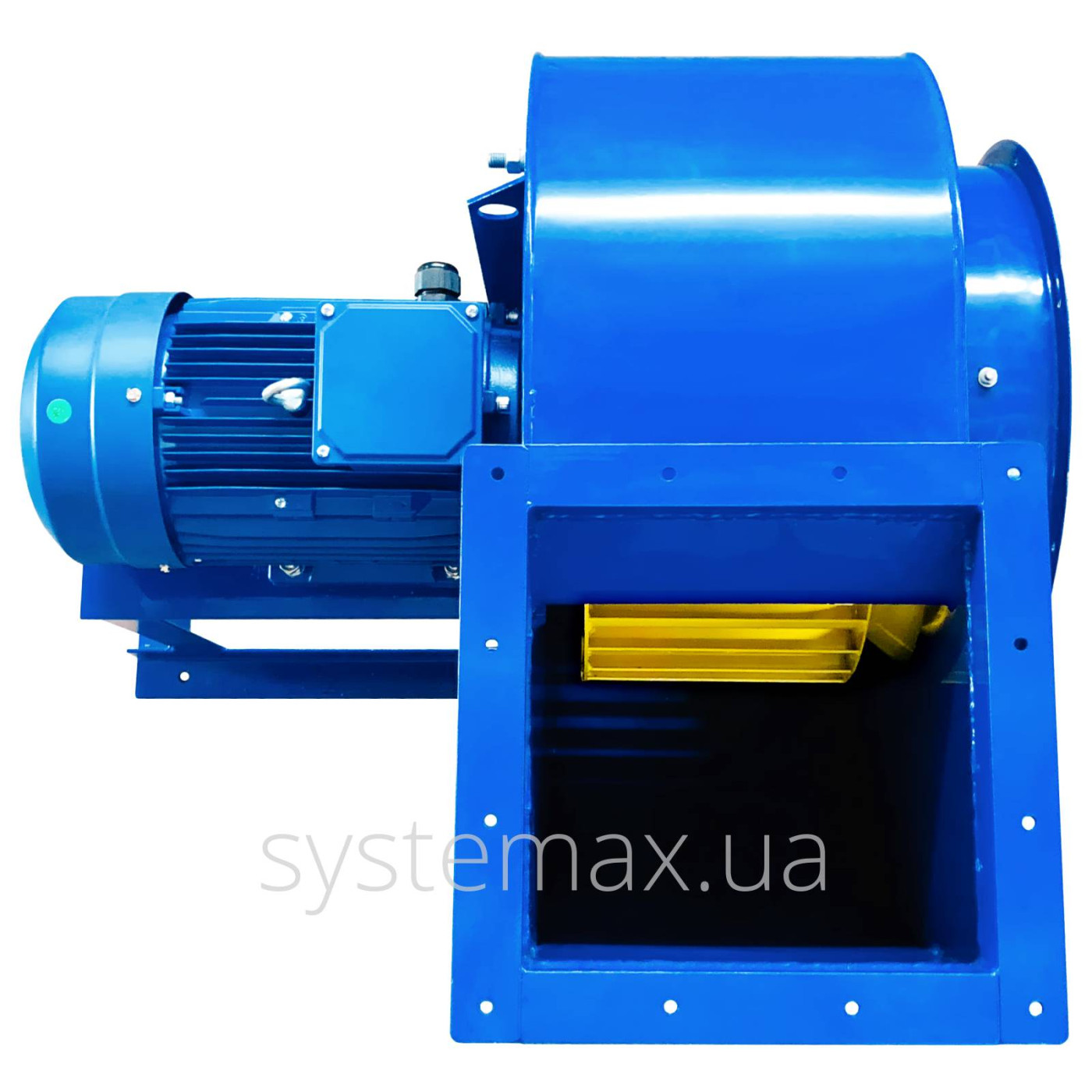

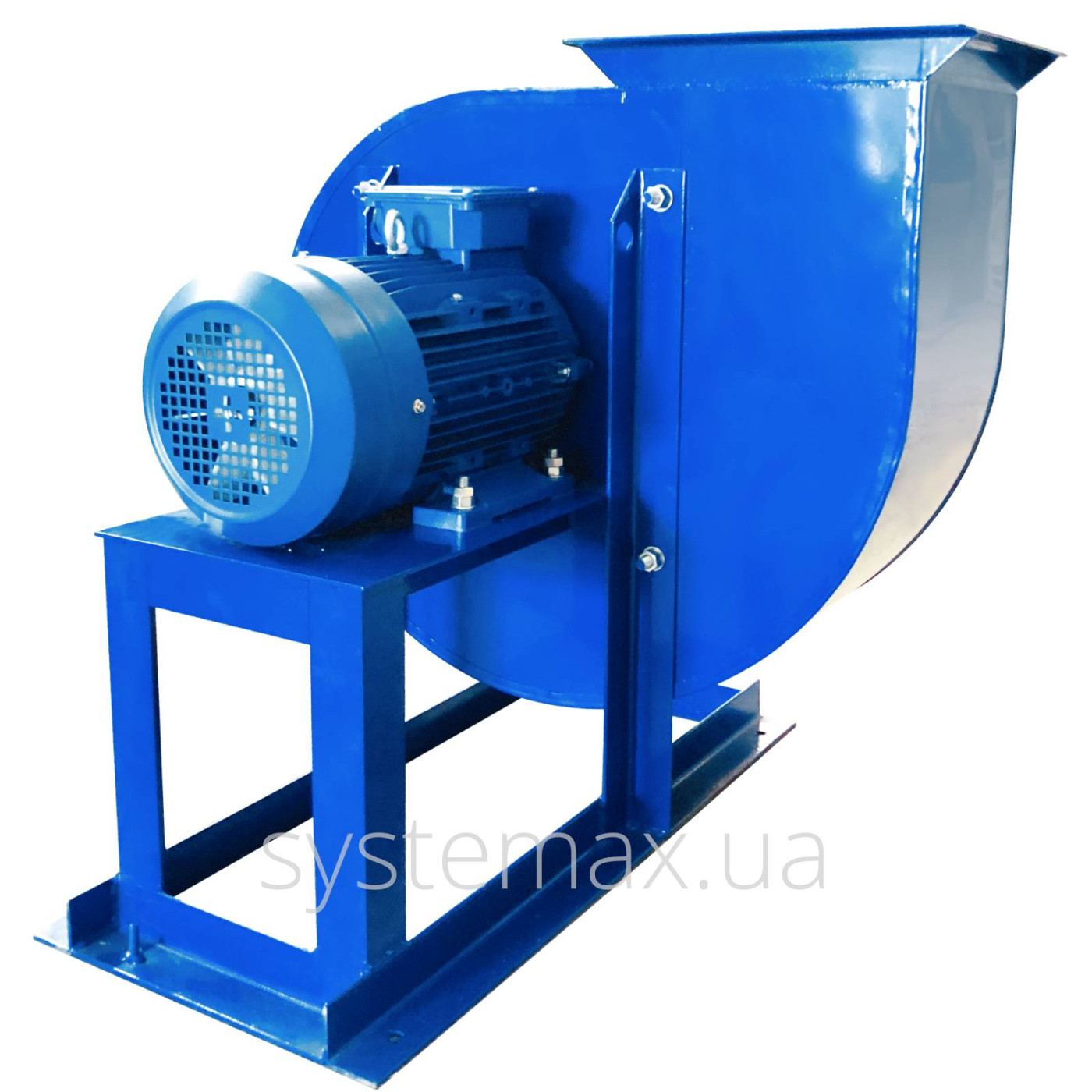

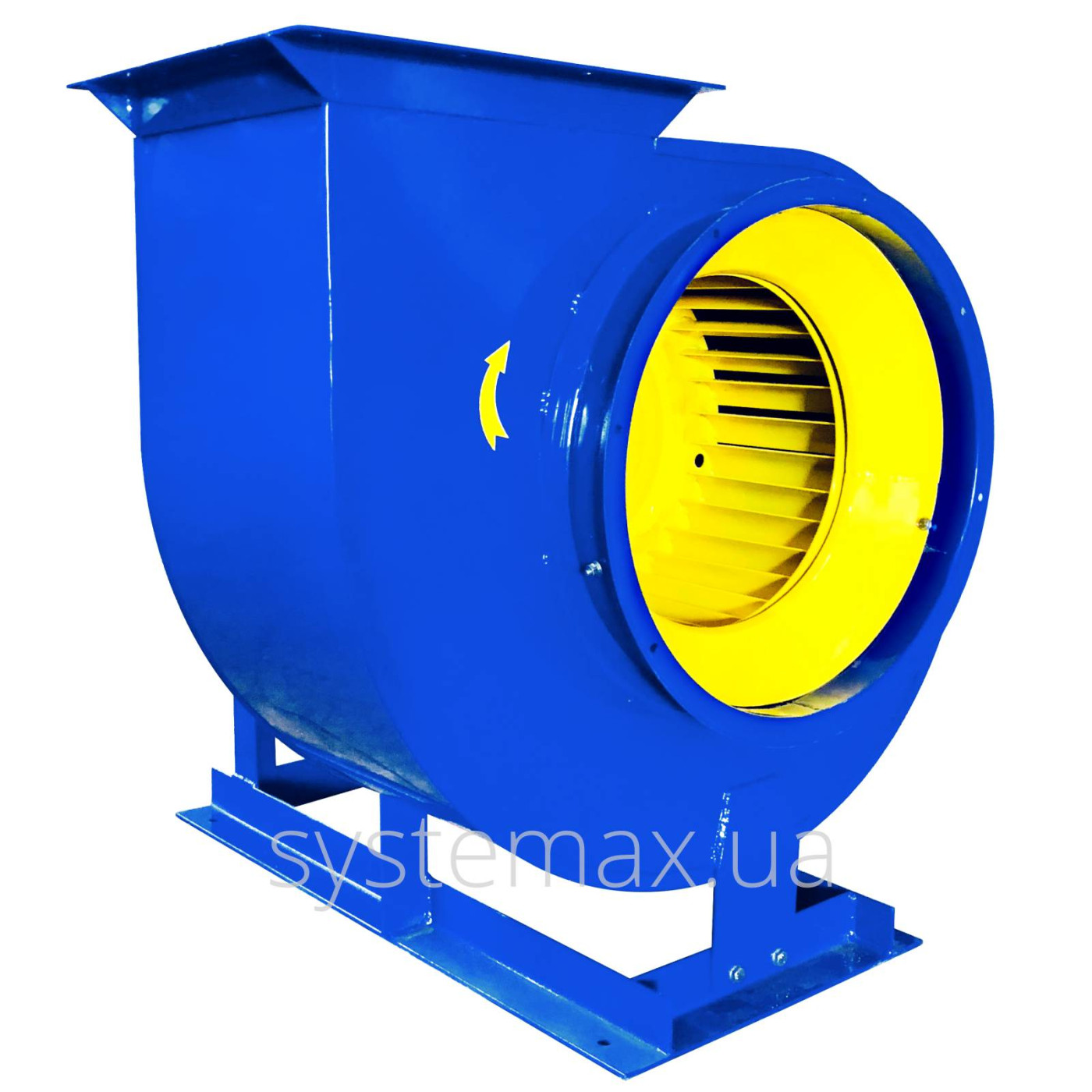

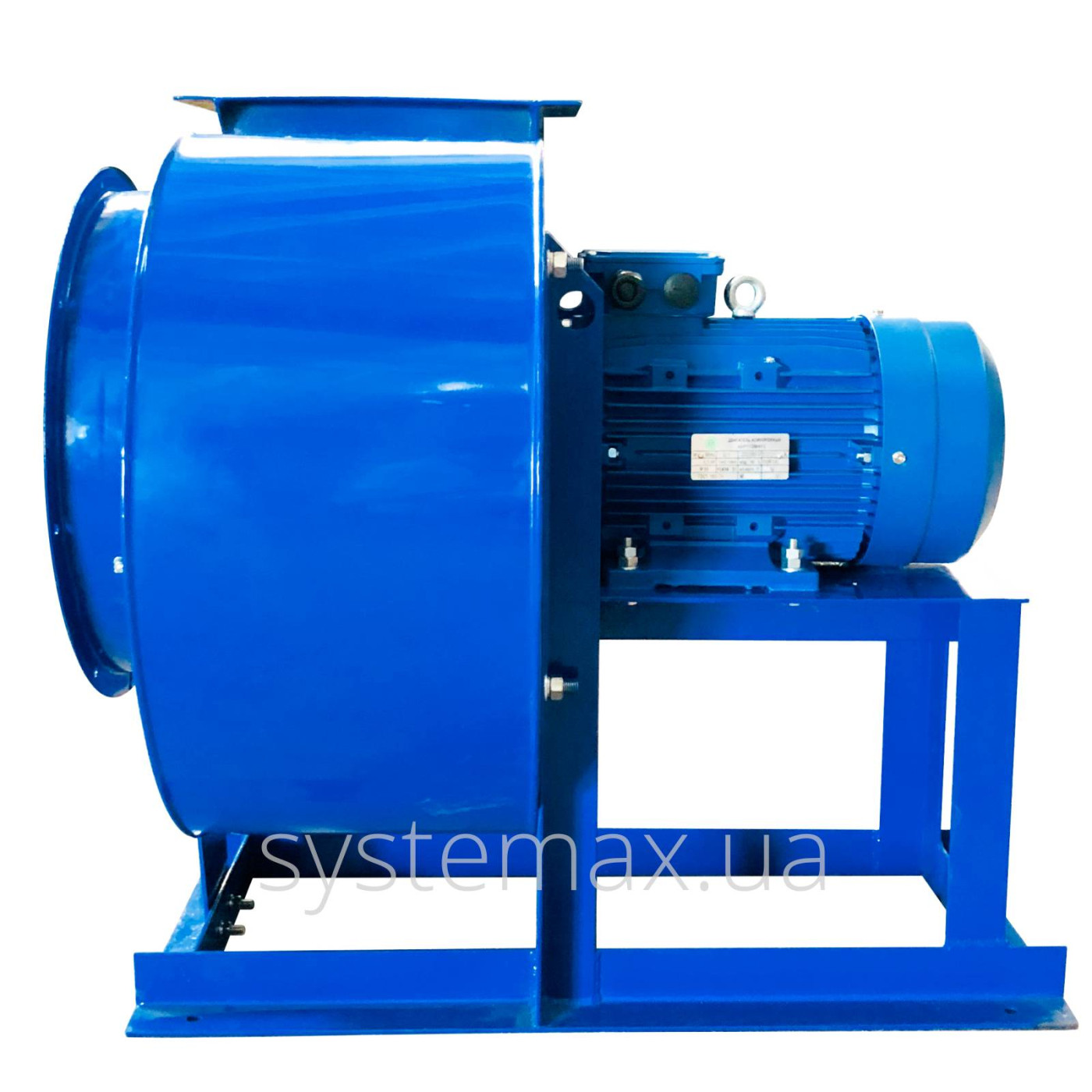

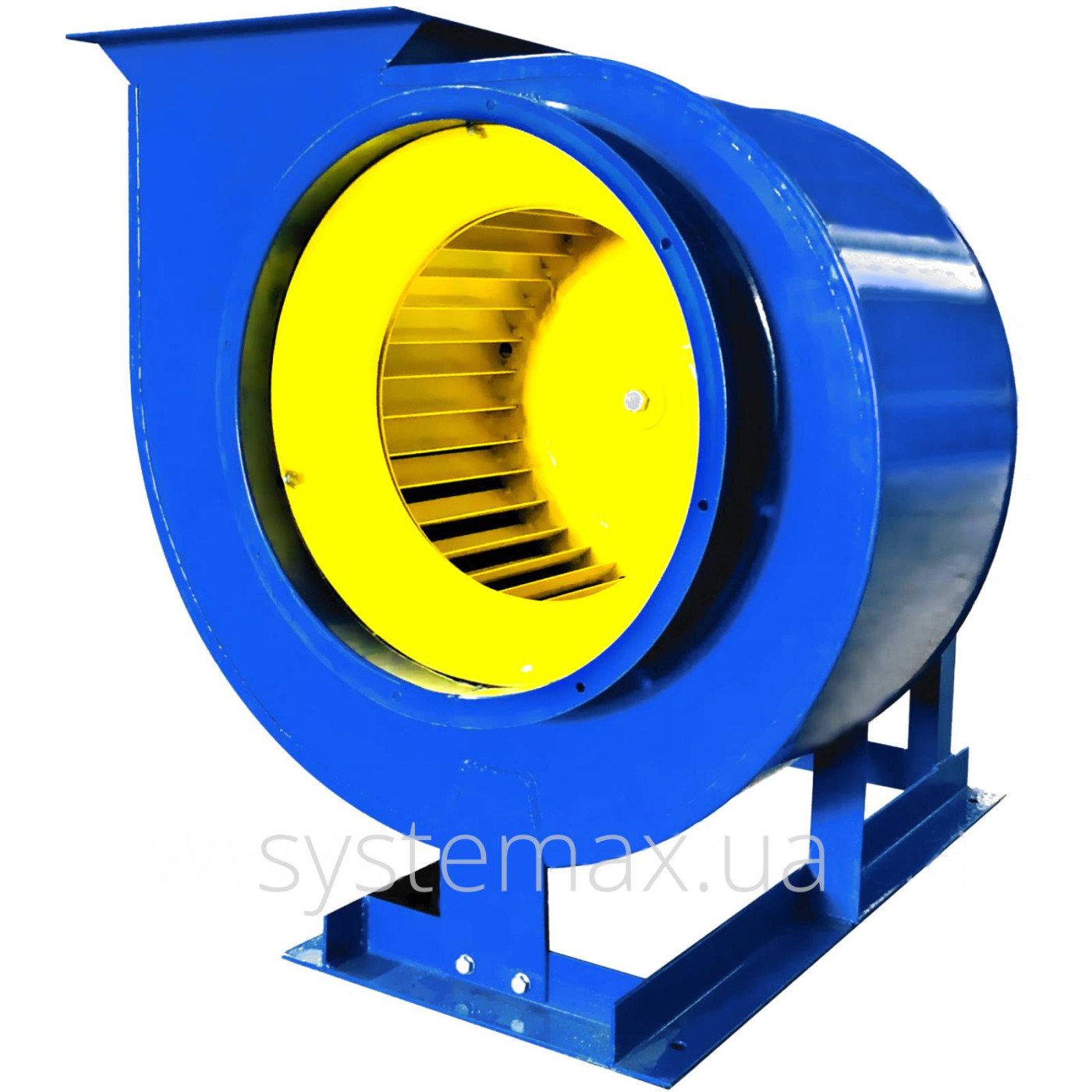

Характеристики вентилятора ВЦ 14-46 No4

Основні характеристики

  • вентилятор центробіжний (радіальний) середнього тиску;
  • матеріал вуглецева сталь
    (під замовлення - алюміній, нержавіюча сталь, різнорідні метали);
  • можливість повороту корпуса улітки з кроком 45°;
  • обертання робочого колеса ліве або праве;
  • виконання 1 (робоче колесо на валу електродвигуна);
  • комплектація електродвигунами потужністю 1,1 ... 11 кВт;
  • діаметр робочого колеса 400 мм;
  • кількість лопаток робочого колеса 32 шт.;
  • продуктивність 4200 ... 13200 м³/час;
  • робочий тиск 600 ... 1420 Па;
  • температура робочого середовища до 80°С;
  • напруга мережі 380 В.


Аналоги центробіжних вентиляторів ВЦ 14-46 №4

Деякі виробники вентиляційного обладнання України виготовляють аналоги ВЦ 14-46 №4 у відповідності з ТУ У 29.2-41569120-01-2017.

Найбільш поширені моделі:

  • ВЦ 14-46-4   (ВЦ 14-46 №4)
  • ВР 280-46-4   (ВР 280-75 №4)
  • ВР 287-46-4   (ВР 287-46 №4)
  • ВР 288-46-4   (ВР 288-46 №4)
  • ВР 15-45-4   (ВР 15-45 №4)
  • ВР 300-45-4   (ВР 300-45 №4)


Напрям обертання вентилятора ВЦ 14-46-4 та кути повороту корпусу улітки

Напрям і кут повороту корпусу центробіжного вентилятора ВЦ 14-46

Позначення на схемі

ПР - праве обертання вентилятора: ВЦ 14-46 №4 (правий)
ЛІВ - ліве обертання вентилятора: ВЦ 14-46 №4 (лівий)
0°...315° - кут повороту корпусу вентилятора


Як визначити напрямок обертання

Напрям корпусу вентилятора відповідає напряму обертання робочого колеса і визначається З БОКУ ВСМОКТУВАННЯ ПОВІТРЯ:

  • обертання ПРАВЕ - якщо спіраль улітки направлена ЗА годинниковою стрілкою
  • обертання ЛІВЕ - якщо спіраль улітки направлена ПРОТИ годинникової стрілки


Кути повороту корпусу ВЦ-14-46-4

Всі центробіжні вентилятори ВЦ14-46-4 мають можливість зміни кута повороту равлика. Це суттєво спрощує монтаж як самого вентилятора, так і повітропроводів, що до нього підводяться. Повертатись улітка може на 45°, 90°, 135°, 180°, 225°, 270° и 315°.



Технічні параметри ВЦ 14 46 4

Відцентровий
вентилятор
Електродвигун Параметри вентилятора в робочій зоні Віброізолятори Вага Габаритні розміри
Довжина × Ширина × Висота
Марка Потужність Частота обертання Продуктивність Тиск Тип К-ть
кВт об/хв м³/год Па шт. кг мм
ВЦ 14-46 №4
Схема 1
АІР80В6 1,1 1 000 4 200 600 ДО39 4 66 755max×746×763
АІР90L6 1,5 1 000 5 700 620 ДО39 4 68
АІР100L6 2,2 1 000 8 000 630 ДО39 4 83,5
АІР112МА6 3 1 000 9 200 630 ДО40 4 91
АІР112МВ6 4 1 000 9 800 630 ДО40 4 97
АІР100S4 3 1 500 4 700 1 300 ДО39 4 71
АІР100L4 4 1 500 6 500 1 400 ДО39 4 87
АІР112М4 5,5 1 500 9 200 1 400 ДО40 4 95
АІР132S4 7,5 1 500 11 600 1 400 ДО40 4 102
АІР132М4 11 1 500 13 200 1 420 ДО40 4 110


Конструктивні особливості ВЦ-14-46-4 (запчастини до вентилятора)

Вузли вентилятора ВЦ 14-46 №4

  • Корпус вентилятора ВЦ 14-46 №4 (улітка)
    Корпус металевий, зварний, спіральної форми. Правого або лівого обертання. Має круглий вхідний і квадратний вихідний патрубки з приєднувальними фланцями. Улітку можна переставляти (перекручувати) на рамі, тим самим змінюючи напрям виходу повітря із вентилятора згідно ДСТУ 5976. Кути повороту корпусу відповідають кількості приєднувальних болтів, приварених до нього по окружності. Саме на цих болтах і змінюється положення улітки вентилятора на рамі.

  • Робоче колесо вентилятора ВЦ 14-46 №4
    Робоче колесо металеве, зварне, правого або лівого обертання. Насаджується безпосередньо на вал електродвигуна. Має 32 загнутих вперед лопатки. Динамічно збалансоване. Діаметр робочого колеса 400 мм (D=1,0×). Бувають модифікації з більшим і меньшим діаметром на 5% і 10% (D=0,9×, D=0,95×, D=1,05×Dн, D=1,1×), але виготовляються тільки під замовлення.

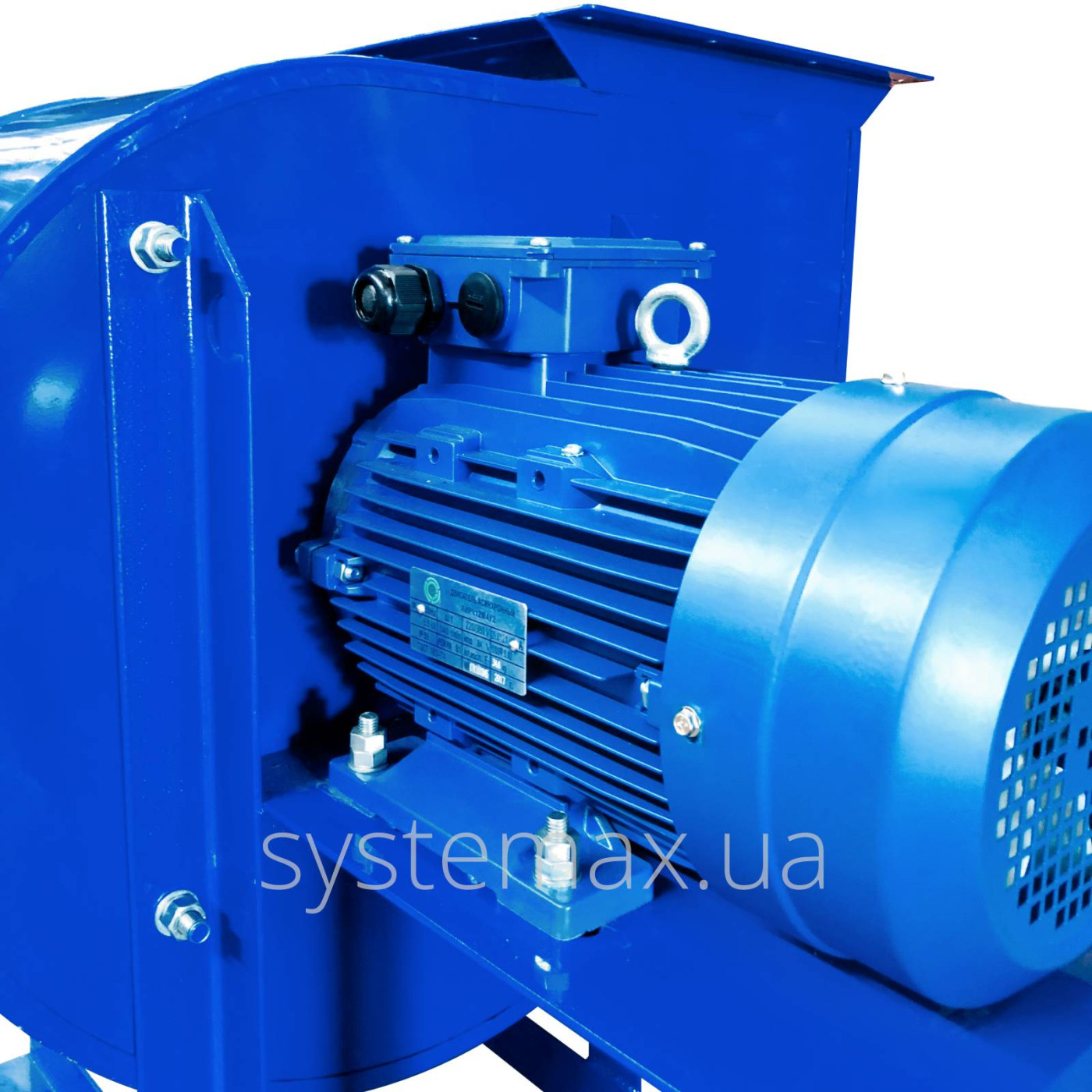

  • Електродвигун АІР для улітки ВЦ 14-46 №4
    Електродвигун встановлюється на станині, або, в окремих випадках, може кріпитись до корпусу вентилятора. Для комплектації ВЦ 14-46-4 підходять двигуни потужністю від 1,1 до 4 кВт з частотою обертання 1000 об/хв і двигуни від 3 до 11 кВт з частотою 1500 об/хв. Загальнопромислові асинхронні електродвигуни з короткозамкненим ротором серії АІР у переважній більшості випадків входять в базову комплектацію вентилятора. Але, в залежності від умов експлуатації, може бути встановлений електромотор іншої серії.

  • Станина вентилятора (рама)
    Станина металева, зварна. До неї кріпляться всі основні вузли відцентрового вентилятора. Для кріплення до монтажної поверхні в рамі передбачені отвори під віброізолятори. Використовуються віброізолятори ДО39 або ДО40 в кількості 4 шт.


ВИ МОЖЕТЕ ОКРЕМО ЗАМОВИТИ КОЖЕН ІЗ ВУЗЛІВ ВЕНТИЛЯТОРА ВЦ 14-46 №4
ЗВ'ЯЖІТЬСЯ З МЕНЕДЖЕРОМ



Матеріал корпусу і робочого колеса

  • Вуглецева сталь
    Стандартне виконання, використовується в загальнопромисловій вентиляції.

  • Нержавіюча сталь
    Корозійностійке виконання, використовується для організації загальної і локальної вентиляції в харчовій промисловості, хімічній промисловості та інших сферах, де підвищена агресивність робочого середовища.

  • Різнорідні метали
    Вибухозахищене виконання, використовується для вентиляції в пиловугільних шахтах, нафтопереробних заводах та інш.

  • Алюмінієві сплави
    Вибухозахищене виконання, використовується для вентиляції в пиловугільних шахтах, нафтопереробних заводах та інш.



Схема виконання вентилятора ВЦ 14-46 №4

Для витяжки ВЦ 14-46 передбачене Виконання 1 (Схема 1) - робоче колесо центробіжного вентилятора насаджене безпосередньо на вал електродвигуна.



Переваги наших промислових вентиляторів

  • надійність конструкції
  • підвищена продуктивність
  • низькі експлуатаційні затрати
  • висока якість матеріалів
  • висока точність балансування робочого колеса
  • комплектація якісними електродвигунами
  • порошкове фарбування вузлів вентилятора
  • доступна ціна

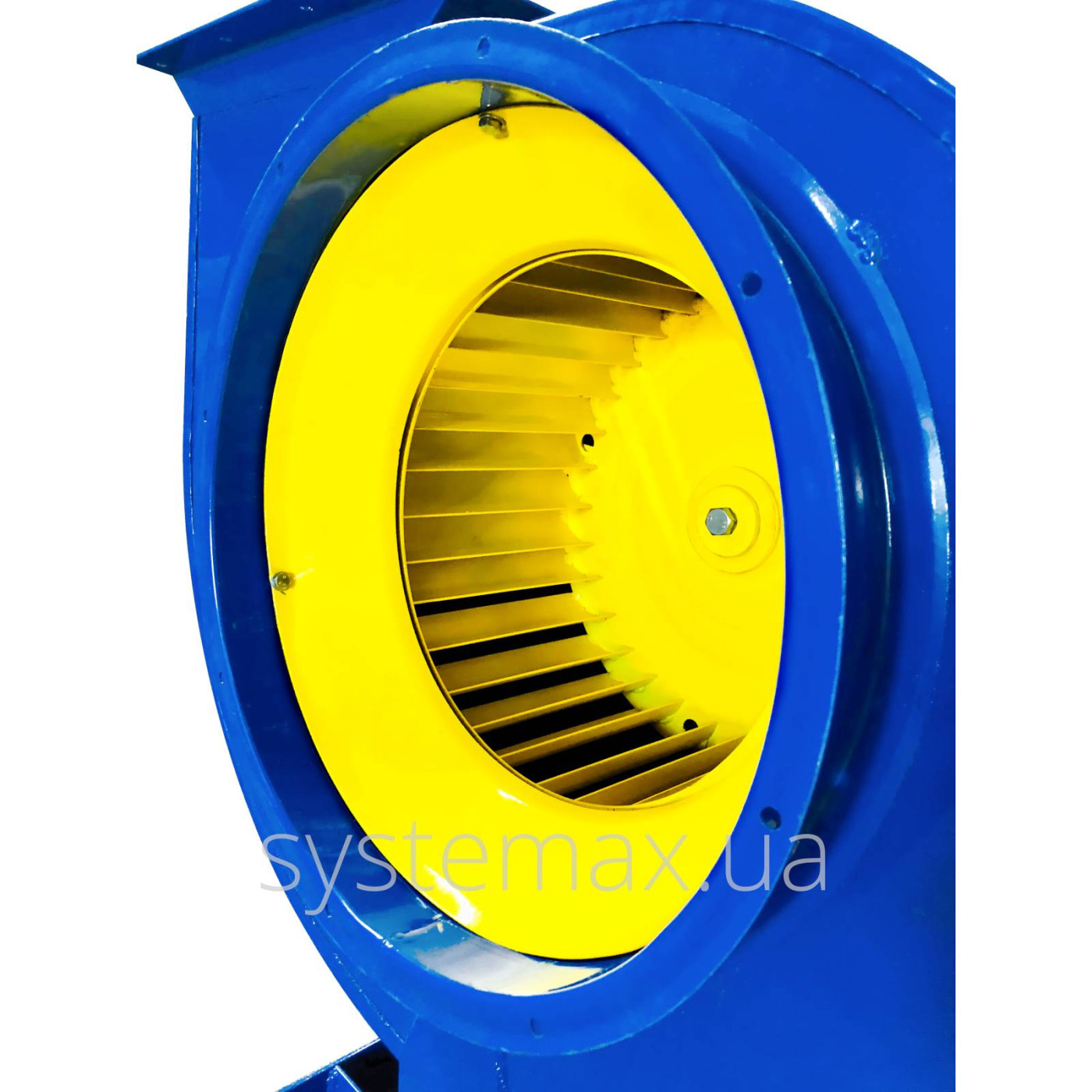

Робоче колесо вентилятора ВЦ 14-46 №4

Фото робочого колеса центробіжного вентилятора ВЦ 14-46

Особливості

У базовому виконанні робоче колесо виготовляється із вуглецевої сталі і покривається полімерно-порошковою фарбою. Складається із:

  • 32 загнутих вперед лопаток;
  • переднього кільцеподібного диска;
  • заднього цільного диска із ввареною посередині ступицею.


Діаметр робочого колеса 400 мм (D=1,0×). Бувають модифікації із більшим і меншим діаметром на 5% та 10%, але виготовляються тільки під замовлення.

Виготовлене колесо завжди проходить статичне балансування. Динамічне балансування проводиться на повністю зібраному вентиляторі.



Габаритні та приєднувальні розміри радіального вентилятора ВЦ 14-46-4

Креслення схеми виконання 1

Креслення ВЦ 14-46 №4 схема 1 - Вид спереду
Креслення ВЦ 14-46 №4 схема 1 - Вид збоку
Креслення ВЦ 14-46 №4 схема 1 - Вид зверху

Креслення схеми виконання 5.1

Креслення ВЦ 14-46 №4 схема 5.1 - Вид спереду
Креслення ВЦ 14-46 №4 схема 5.1 - Вид збоку
Креслення ВЦ 14-46 №4 схема 5.1 - Вид зверху

Креслення схеми виконання 5.2

Креслення ВЦ 14-46 №4 схема 5.2 - Вид спереду
Креслення ВЦ 14-46 №4 схема 5.2 - Вид збоку і зверху


Графік (діаграма) аеродинаміки вентилятора ВЦ 14-46 4

Аеродинаміка центробіжного вентилятора ВЦ 14-46 №4

Пошук робочої точки ВЦ 14-46 №4
продуктивність і тиск

На графіку представлені криві потужності можливих двигунів для комплектування вентилятора, а також криві кількості обертів. Для визначення параметрів того чи іншого комплекту вентилятора ВЦ 14-46-4 потрібно знайти перетин кривої потужності електродвигуна (кВт) і кривої кількості обертів (об/хв). Точка перетину і буде являтись робочою точкою вентилятора - відповідно відклавши на горизонтальну вісь вниз - значення продуктивності (м³/год) і на вертикальну вісь - значення напору (Па).

У випадку, якщо крива потужності електродвигуна лежить вище кривої кількості обертів, потрібно криву потужності опустити паралельно вниз (взявши по крайнім точкам) до перетину з кривою обертів, що і буде являтись робочою точкою.

У випадку, якщо крива потужності лежить нижче кривої кількості обертів, то даний електродвигун не комплектується з вентилятором, в іншому випадку він просто не витримає навантаження і вийде з ладу.

Якщо у Вас виникли складнощі із визначенням технічних характеристик вентилятора ВЦ 14-46 №4 по його діаграмі, просто зателефонуйте нам на гарячу лінію (044) 334-44-27 і наші спеціалісти з радістю допоможуть Вам!



Центробіжний вентилятор ВЦ 14-46 №4 купити і Києві або з доставкою по Україні

Вентилятори ВЦ 14-46 4 виготовлені заводом ПК «Системакс» відомі на ринку України та за її межами. Компанія працює також на експорт та доставляє обладнання у різні країни. Роками підтверджена якість обладнання та найкраща ціна – все це надає своїм клієнтам виробник. Вентилятори ВЦ 14 46 4 проходять комплексну перевірку та виробляються за усіма стандартами ГОСТ.

Завод також приймає замовлення індивідуального формату, виробляємо обладнання з певними конструктивними особливостями. Не складе жодних проблем виготовити за попереднім замовленням дуттєвий вентилятор або витяжний вентилятор з порошковою покраскою (жовтий, синій кольори). За бажанням можливо зробити посилений вентилятор з певними особливостями. Доставляємо завжди швидко та тільки надійними перевізниками.

Установка вентилятора важлива, тому наші кращі спеціалісти завжди консультують клієнтів у таких питаннях. Якщо ж потрібна заміна вентилятора, а Ви уже не пам’ятаєте який до цього замовляли, наші менеджери готові підібрати такий самий агрегат.

Додатково вся інформація про установку та монтаж вентилятора, заходи безпеки та конструктивні особливості зазначені у паспорт. До кожного замовлення вам надається паспорт, уся необхідна документація та інструкція з експлуатації.

Купити вентилятор ВЦ 14-46-4 легко, оформивши замовлення у нас на сайті. Тут Ви знайдете всю необхідну інформацію (розшифрування маркування, вага, технічні характеристики, аеродинаміка, схема виконання, розміри та габарити), ознайомившись з якою можна легко і просто знайти та замовити необхідний вентилятор самостійно. Або зателефонуйте нашим менеджерам, вони дадуть відповідь на всі питання та зроблять замовлення.

Ми цінуємо Ваш вибір та Ваш час.



html_block_3

Відгуки про ВЦ 14-46 №4

iconИгорь27.01.2021
Оцінка
Коментар

Хочу поставить на сушку дерева на подачу воздуха, этот вентилятор подойдёт?

iconВідповідь представника СИСТЕМАКС:

Игорь, благодарим за вопрос. Да, этот вентилятор подходит для подачи и/или циркуляции воздуха в сушильных камерах но стоит учесть что в стандартном исполнении рабочая температура перемещаемой среды до 80℃. Вы можете связаться с нашими специалистами и уточнения необходимой модификации данного вентилятора для Ваших нужд.
