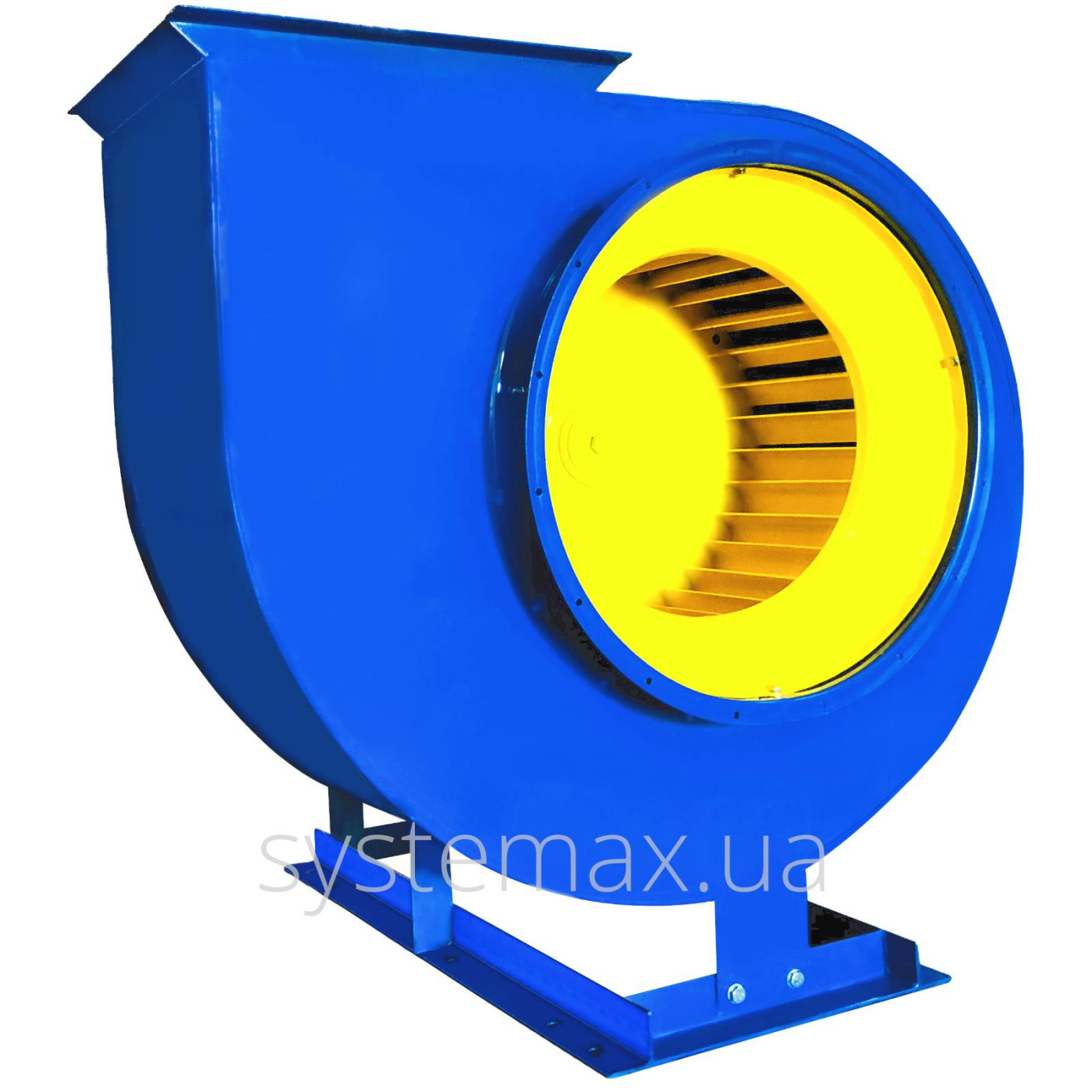

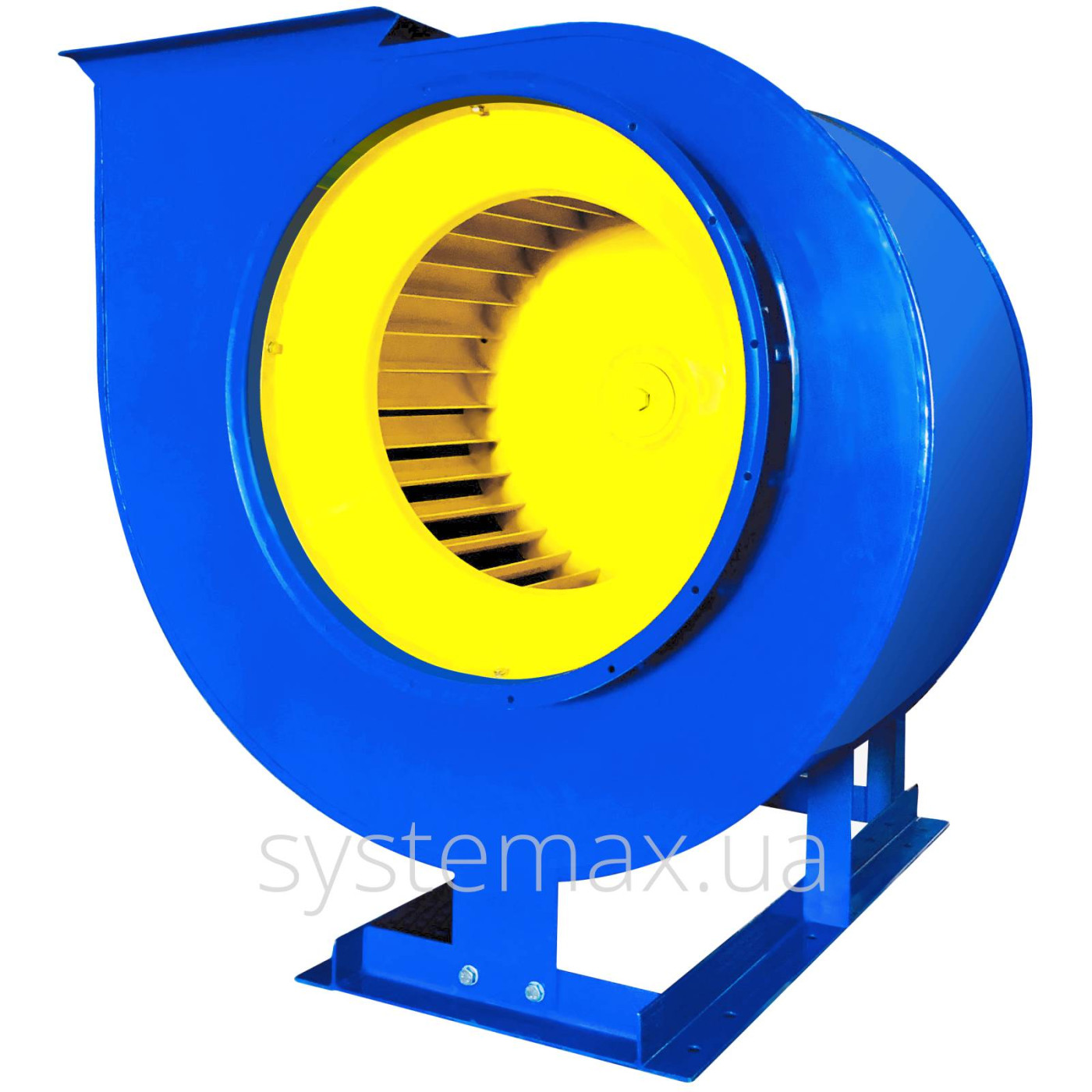

ВЦ 14-46 №6,3 вентилятор центробіжний

Зроблено в Україні
ВЦ 14-46 №6,3 вентилятор центробіжний
ТехконтрольВся продукція пройшла випробування
ГОСТ, ДСТУ, ISO 9001Відповідність стандартам
Вітчизняний виробникПромислового обладнання
Ціна:
19 200 грн з ПДВ
Виготовлення під замовлення 5-7 днів
Комплектація електродвигунами:
Показати всі комплектації

×
ВЦ 14-46 №6,3 вентилятор центробіжний
ВЦ 14-46 №6,3 вентилятор центробіжний без електродвигуна
19 200 грн з ПДВ
×
Ми Вам передзвонимо!
ВЦ 14-46 №6,3 вентилятор центробіжний
ВЦ 14-46 №6,3 вентилятор центробіжний
×
Ми Вам відповімо!
ВЦ 14-46 №6,3 вентилятор центробіжний
ВЦ 14-46 №6,3 вентилятор центробіжний
+38 (044) 334-44-27
+38 (044) 424-74-74
+38 (067) 948-88-87
+38 (050) 888-93-83
info@systemax.ua
+38 (063) 995-99-09
Visa Mastercard Приват24 Новая Почта
Інші моделі:
ВЦ 14-46 №2
3 120 грн
ВЦ 14-46 №2,5
3 120 грн
ВЦ 14-46 №3,15
4 320 грн
ВЦ 14-46 №4
7 200 грн
ВЦ 14-46 №5
12 000 грн
ВЦ 14-46 №8
33 600 грн
ВЦ 14-46 №8 (сх. 5)
договірна
ВЦ 14-46 №10
договірна
ВЦ 14-46 №10 (сх. 5)
договірна
Каталог ВЦ 14-46

Характеристики вентилятора ВЦ 14-46 No6,3

Основні характеристики

  • вентилятор центробіжний (радіальний) середнього тиску;
  • матеріал вуглецева сталь
    (під замовлення - алюміній, нержавіюча сталь, різнорідні метали);
  • можливість повороту корпуса улітки з кроком 45°;
  • обертання робочого колеса ліве або праве;
  • конструктивне виконання:
    схема 1 - робоче колесо на валу електродвигуна,
    схема 5 (ОПЦІЯ) - привід через промвал і ремінну передачу;
  • комплектація електродвигунами потужністю 5,5 ... 37 кВт;
  • діаметр робочого колеса 630 мм;
  • кількість лопаток робочого колеса 32 шт.;
  • продуктивність 14200 ... 38200 м³/час;
  • робочий тиск 900 ... 1760 Па;
  • температура робочого середовища до 80°С;
  • напруга мережі 380 В.


Аналоги центробіжних вентиляторів ВЦ 14-46 №6,3

Деякі виробники вентиляційного обладнання України виготовляють аналоги ВЦ 14-46 №6,3 у відповідності з ТУ У 29.2-41569120-01-2017.

Найбільш поширені моделі:

  • ВЦ 14-46-6,3   (ВЦ 14-46 №6,3)
  • ВР 280-46-6,3   (ВР 280-75 №6,3)
  • ВР 287-46-6,3   (ВР 287-46 №6,3)
  • ВР 288-46-6,3   (ВР 288-46 №6,3)
  • ВР 15-45-6,3   (ВР 15-45 №6,3)
  • ВР 300-45-6,3   (ВР 300-45 №6,3)


Напрям обертання вентилятора ВЦ 14-46-6,3 та кути повороту корпусу улітки

Напрям і кут повороту корпусу центробіжного вентилятора ВЦ 14-46

Позначення на схемі

ПР - праве обертання вентилятора: ВЦ 14-46 №6,3 (правий)
ЛІВ - ліве обертання вентилятора: ВЦ 14-46 №6,3 (лівий)
0°...315° - кут повороту корпусу вентилятора


Як визначити напрямок обертання

Напрям корпусу вентилятора відповідає напряму обертання робочого колеса і визначається З БОКУ ВСМОКТУВАННЯ ПОВІТРЯ:

  • обертання ПРАВЕ - якщо спіраль улітки направлена ЗА годинниковою стрілкою
  • обертання ЛІВЕ - якщо спіраль улітки направлена ПРОТИ годинникової стрілки


Кути повороту корпусу ВЦ-14-46-6,3

Всі центробіжні вентилятори ВЦ14-46-6,3 мають можливість зміни кута повороту равлика. Це суттєво спрощує монтаж як самого вентилятора, так і повітропроводів, що до нього підводяться. Повертатись улітка може на кут кратний 22,5°.



Технічні параметри ВЦ 14 46 6,3

Відцентровий
вентилятор
Електродвигун Параметри вентилятора в робочій зоні Віброізолятори Вага Габаритні розміри
Довжина × Ширина × Висота
Марка Потужність Частота обертання Продуктивність Тиск Тип К-ть
кВт об/хв м³/год Па шт. кг мм
ВЦ 14-46 №6,3
Схема 1
АІР132М8 5,5 750 14 200 900 ДО41 6 198 970max×1147×1184
АІР160S8 7,5 750 18 300 950 ДО41 6 237
АІР160М8 11 750 25 000 980 ДО41 6 262
АІР180М8 15 750 26 200 980 ДО41 6 284
АІР160S6 11 1 000 16 100 1 520 ДО41 6 237
АІР160М6 15 1 000 23 000 1 690 ДО41 6 267
АІР180М6 18,5 1 000 27 200 1 700 ДО41 6 272
АІР200М6 22 1 000 29 300 1 700 ДО41 6 307
АІР200L6 30 1 000 35 000 1 700 ДО42 6 337
АІР225М6 37 1 000 38 200 1 760 ДО42 6 472


Конструктивні особливості ВЦ-14-46-6,3 (запчастини до вентилятора)

Вузли вентилятора ВЦ 14-46 №6,3

  • Корпус вентилятора ВЦ 14-46 №6,3 (улітка)
    Корпус металевий, зварний, спіральної форми. Правого або лівого обертання. Має круглий вхідний і квадратний вихідний патрубки з приєднувальними фланцями. Улітку можна переставляти (перекручувати) на рамі, тим самим змінюючи напрям виходу повітря із вентилятора згідно ДСТУ 5976. Кути повороту корпусу відповідають кількості приєднувальних болтів, приварених до нього по окружності. Саме на цих болтах і змінюється положення улітки вентилятора на рамі.

  • Робоче колесо вентилятора ВЦ 14-46 №6,3
    Робоче колесо металеве, зварне, правого або лівого обертання. Насаджується безпосередньо на вал електродвигуна. Має 32 загнутих вперед лопатки. Динамічно збалансоване. Діаметр робочого колеса 630 мм (D=1,0×). Бувають модифікації з більшим і меншим діаметром на 5% і 10% (D=0,9×, D=0,95×, D=1,05×Dн, D=1,1×), але виготовляються тільки під замовлення.

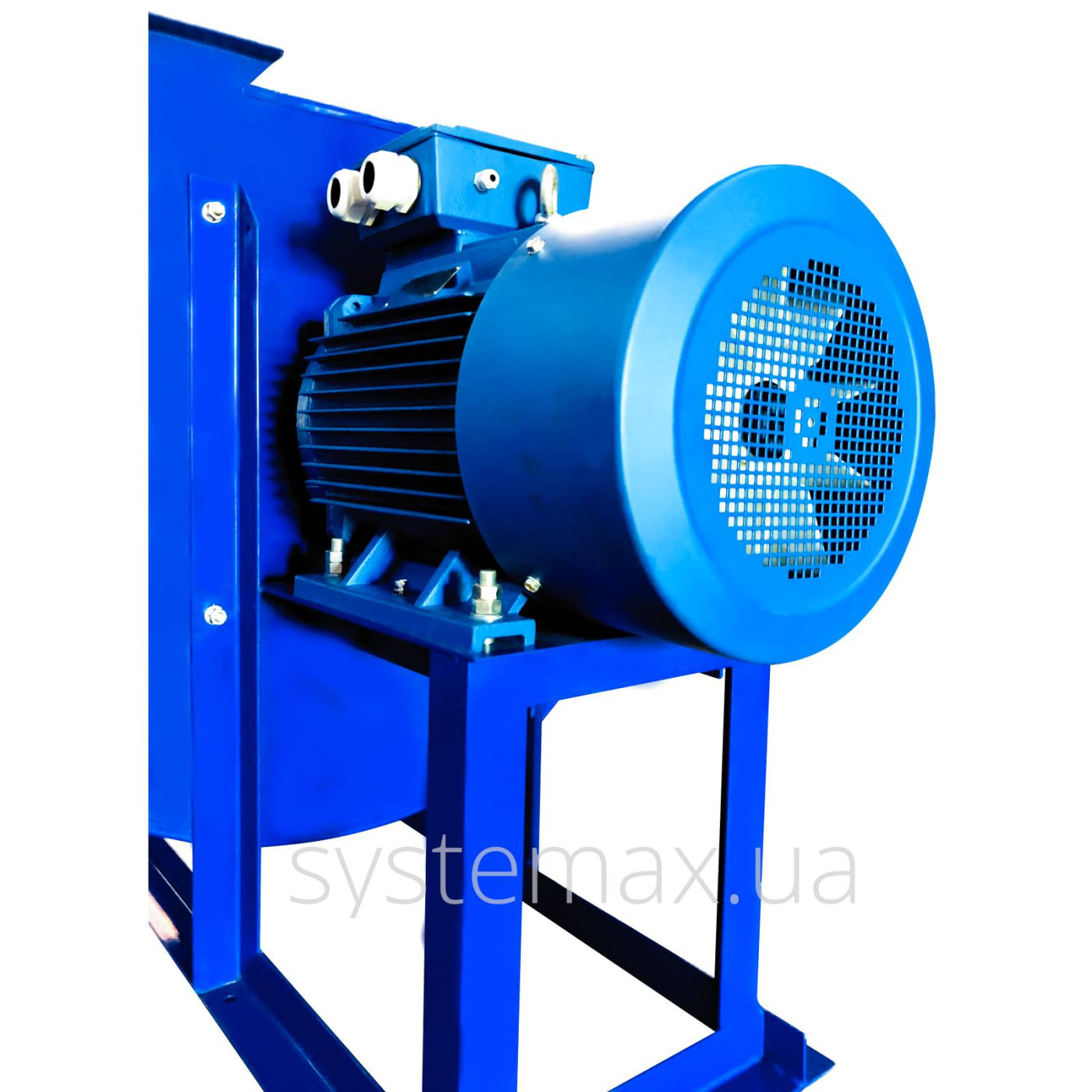

  • Електродвигун АІР для улітки ВЦ 14-46 №6,3
    Електродвигун встановлюється на станині, або, в окремих випадках, може кріпитись до корпусу вентилятора. Для комплектації ВЦ 14-46-6,3 підходять двигуни потужністю від 5,5 до 15 кВт з частотою обертання 750 об/хв і двигуни від 11 до 37 кВт з частотою 1000 об/хв. Загальнопромислові асинхронні електродвигуни з короткозамкненим ротором серії АІР у переважній більшості випадків входять в базову комплектацію вентилятора. Але, в залежності від умов експлуатації, може бути встановлений електромотор іншої серії.

  • Станина вентилятора
    Станина металева, зварна. До неї кріпляться всі основні вузли відцентрового вентилятора. Для кріплення до монтажної поверхні в рамі передбачені отвори під віброізолятори. Використовуються віброізолятори ДО41 або ДО42 в кількості 6 шт.

  • Клино-ремінна передача (для схеми 5)
    Складається із клинових ременів та шківів.

  • Підшипниковий вузол з проміжним валом (для схеми 5)
    Встановлені довговічні французькі підшипникові вузли SNR. Вони використовуються замість давно застарілих і непрактичних масляних ванн.


ВИ МОЖЕТЕ ОКРЕМО ЗАМОВИТИ КОЖЕН ІЗ ВУЗЛІВ ВЕНТИЛЯТОРА ВЦ 14-46 №6,3
ЗВ'ЯЖІТЬСЯ З МЕНЕДЖЕРОМ



Матеріал корпусу і робочого колеса

  • Вуглецева сталь
    Стандартне виконання, використовується в загальнопромисловій вентиляції.

  • Нержавіюча сталь
    Корозійностійке виконання, використовується для організації загальної і локальної вентиляції в харчовій промисловості, хімічній промисловості та інших сферах, де підвищена агресивність робочого середовища.

  • Різнорідні метали
    Вибухозахищене виконання, використовується для вентиляції в пиловугільних шахтах, нафтопереробних заводах та інш.

  • Алюмінієві сплави
    Вибухозахищене виконання, використовується для вентиляції в пиловугільних шахтах, нафтопереробних заводах та інш.


Схема виконання вентилятора ВЦ 14-46 №6,3

Схема 1 - робоче колесо центробіжного вентилятора насаджене безпосередньо на вал електродвигуна.

Схема 5 (ОПЦІЯ) - передача крутного моменту від електродвигуна на робоче колесо вентилятора здійснюється через клино-ремінну передачу, яка складається із набору клинових ременів, шківів та проміжного валу встановленого на підшипникових вузлах SNR.

Що дає 5-та схема:

  • можна корегувати передаточне число (а як наслідок - частоту обертання робочого колеса і продуктивність вентилятора), підбираючи відповідні розміри шківів;
  • клинові ремені сприяють "згладженому" і безпечному пуску/зупинці вентилятора і електродвигуна, що особливо актуально у випадку раптового виходу з ладу одного із них.


Переваги наших промислових вентиляторів

  • надійність конструкції
  • підвищена продуктивність
  • низькі експлуатаційні затрати
  • висока якість матеріалів
  • висока точність балансування робочого колеса
  • комплектація якісними електродвигунами
  • порошкове фарбування вузлів вентилятора
  • доступна ціна


Робоче колесо вентилятора ВЦ 14-46 №6,3

Фото робочого колеса центробіжного вентилятора ВЦ 14-46

Особливості

У базовому виконанні робоче колесо виготовляється із вуглецевої сталі і покривається полімерно-порошковою фарбою. Складається із:

  • 32 загнутих вперед лопаток;
  • переднього кільцеподібного диска;
  • заднього цільного диска із ввареною посередині ступицею.


Діаметр робочого колеса 630 мм (D=1,0×). Бувають модифікації із більшим і меншим діаметром на 5% та 10%, але виготовляються тільки під замовлення.

Виготовлене колесо завжди проходить статичне балансування. Динамічне балансування проводиться на повністю зібраному вентиляторі.



Габаритні та приєднувальні розміри радіального вентилятора ВЦ 14-46-6,3

Креслення схеми виконання 1

Креслення ВЦ 14-46 №6,3 схема 1 - Вид спереду
Креслення ВЦ 14-46 №6,3 схема 1 - Вид збоку
Креслення ВЦ 14-46 №6,3 схема 1 - Вид зверху



Креслення схеми виконання 5.1

Креслення ВЦ 14-46 №6,3 схема 5.1 - Вид спереду
Креслення ВЦ 14-46 №6,3 схема 5.1 - Вид збоку
Креслення ВЦ 14-46 №6,3 схема 5.1 - Вид зверху



Креслення схеми виконання 5.2

Креслення ВЦ 14-46 №6,3 схема 5.2 - Вид спереду
Креслення ВЦ 14-46 №6,3 схема 5.2 - Вид збоку і зверху


Графік (діаграма) аеродинаміки вентилятора ВЦ 14-46 6,3

Аеродинаміка центробіжного вентилятора ВЦ 14-46 №6,3

Пошук робочої точки ВЦ 14-46 №6,3
продуктивність і тиск

На графіку представлені криві потужності можливих двигунів для комплектування вентилятора, а також криві кількості обертів. Для визначення параметрів того чи іншого комплекту вентилятора ВЦ 14-46-6,3 потрібно знайти перетин кривої потужності електродвигуна (кВт) і кривої кількості обертів (об/хв). Точка перетину і буде являтись робочою точкою вентилятора - відповідно відклавши на горизонтальну вісь вниз - значення продуктивності (м³/год) і на вертикальну вісь - значення напору (Па).

У випадку, якщо крива потужності електродвигуна лежить вище кривої кількості обертів, потрібно криву потужності опустити паралельно вниз (взявши по крайнім точкам) до перетину з кривою обертів, що і буде являтись робочою точкою.

У випадку, якщо крива потужності лежить нижче кривої кількості обертів, то даний електродвигун не комплектується з вентилятором, в іншому випадку він просто не витримає навантаження і вийде з ладу.

Якщо у Вас виникли складнощі із визначенням технічних характеристик вентилятора ВЦ 14-46 №6,3 по його діаграмі, просто зателефонуйте нам на гарячу лінію (044) 334-44-27 і наші спеціалісти з радістю допоможуть Вам!



Купити центробіжний вентилятор ВЦ 14-46 №6,3 в Києві або з доставкою по Україні

Перед тим, як купити вентилятор ВЦ 14-46 6-3 (схема 1 або схема 5) потрібно розуміти в чому розшифрування маркування – центробіжний вентилятор (ВЦ) середнього тиску (14-46) з діаметром робочого колеса 630 мм.

На сайті представлена уся інформація: технічна характеристика, вага, аеродинаміка, схема виконання, його габарити. Можна ознайомитись з усіма конструктивними особливостями вентилятора (вузли вентилятора, матеріал корпусу та робочого колеса. Наші спеціалісти удосконалили креслення виконання, де представлені усі габаритні та приєднувальні розміри радіального вентилятора ВЦ 14-46-6-3.

Завод ПК «Системакс» виробляє обладнання найвищої якості з порошковою покраскою (жовтий, синій кольори). Виробник доставляє вентилятори не тільки по території України, компанія також працює на експорт у різні країни світу – Молдова, Грузія, Білорусь, Казахстан.

Дуттєвий вентилятор, витяжний вентилятор, посилений вентилятор – для нас не складе проблем виготовити обладнання за вашим індивідуальним замовленням з різними конструктивними особливостями.

Радіальний вентилятор ВЦ 14 46 6 3 купити у нас можна зателефонувавши за одним з вказаних номерів. Наші кращі менеджери підкажуть Вам із вибором та проконсультують по всіх питаннях. Також можна оформити замовлення на сайті, затративши на це мінімальну кількість часу.

Заміна вентилятора проводиться також з допомогою наших менеджерів, підбираємо повністю ідентичний вентилятор. До кожного замовлення в обов’язковому порядку надається паспорт, інструкція з експлуатації та уся необхідна документація. Установка вентилятора, заходи безпеки, монтаж, його конструкція – усе це описано в паспорті.
