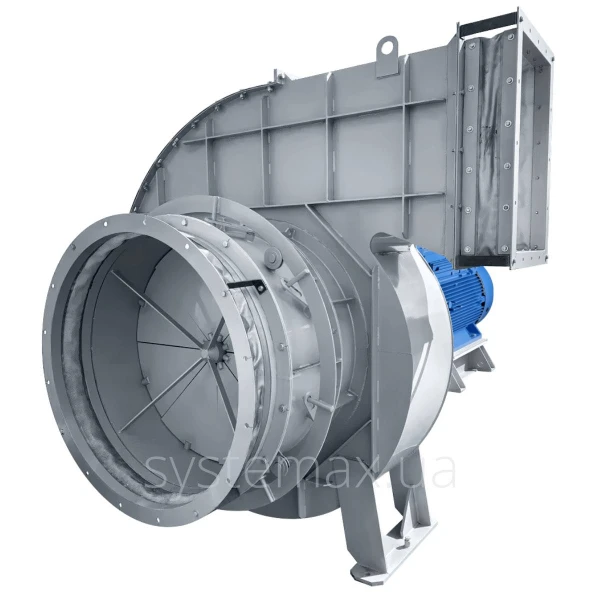

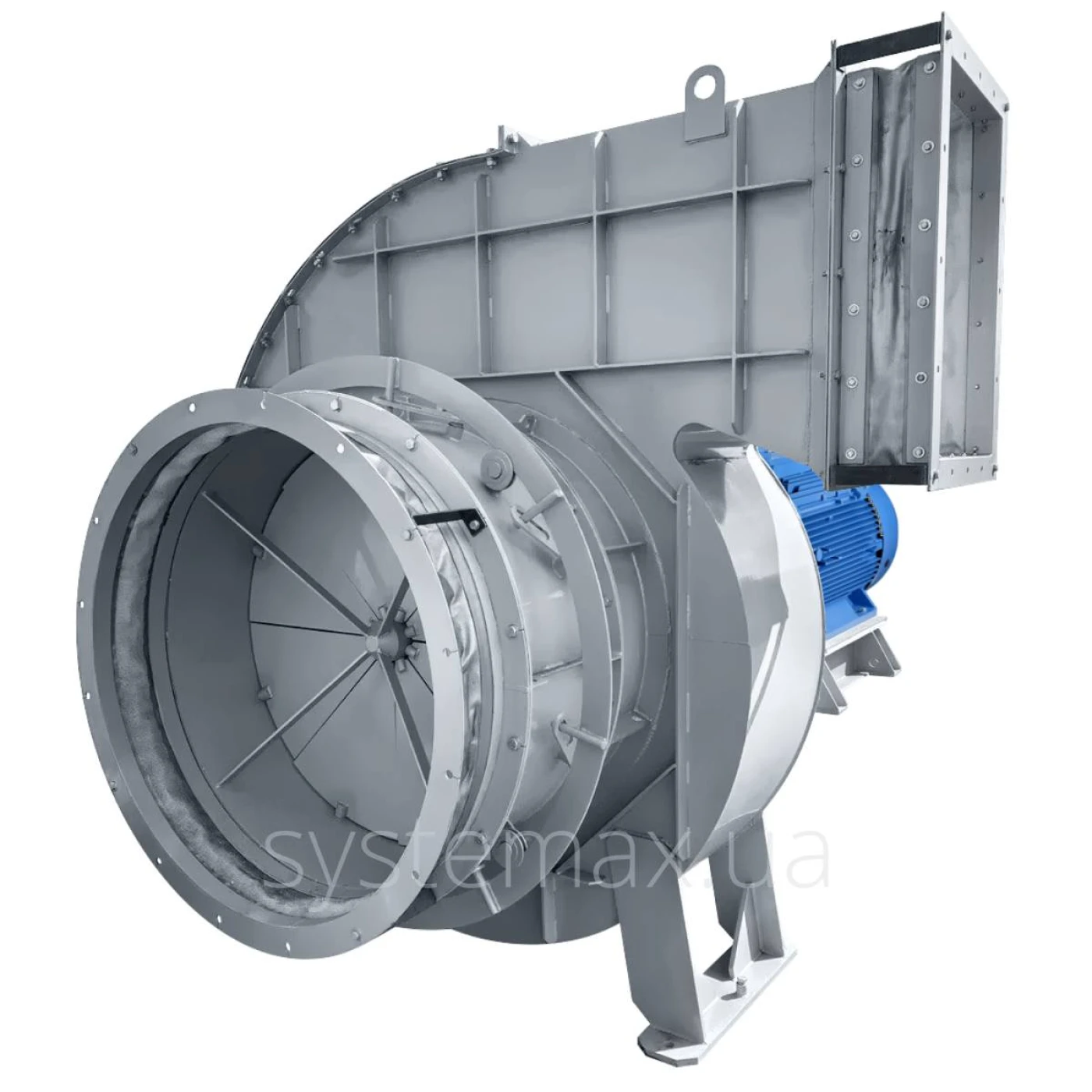

Димососи Д

Зроблено в Україні

ЗАГАЛЬНІ ДАНІ

  • Одностороннього всмоктування
  • Корпус спіральний поворотний
  • Вперед загнуті лопатки
  • Кількість лопаток 32 шт.
  • Напрям обертання - правий або лівий

ВАРІАНТИ ВИКОНАННЯ ДИМОСОСА

  • Із вуглецевої сталі (до 200°С)
  • Із низьколегованої сталі (до 400°С)
  • Із високолегованої сталі (до 750°С)

Вентилятор Електродвигун Потужність Частота Продуктивність Тиск Маса Ціна
Д-5 Перейти » договірна АИР100L8 1,5 кВт 750 об/хв 2200 м³/год 370 Па 189,5 кг
договірнаЗамовити
АИР100L6 2,2 кВт 1000 об/хв 2800 м³/год 610 Па 189,5 кг
договірнаЗамовити
АИР100L4 4 кВт 1500 об/хв 4300 м³/год 1500 Па 193 кг
договірнаЗамовити
АИР112М4 5,5 кВт 1500 об/хв 4600 м³/год 1650 Па 201 кг
договірнаЗамовити
Д-5 (сх. 3) Перейти » договірна АИР100L8 1,5 кВт 750 об/хв 2200 м³/год 370 Па 247,5 кг
договірнаЗамовити
АИР100L6 2,2 кВт 1000 об/хв 2800 м³/год 610 Па 247,5 кг
договірнаЗамовити
АИР100L4 4 кВт 1500 об/хв 4300 м³/год 1500 Па 251 кг
договірнаЗамовити
АИР112М4 5,5 кВт 1500 об/хв 4600 м³/год 1650 Па 259 кг
договірнаЗамовити
Д-6 Перейти » договірна АИР112МА6 3 кВт 1000 об/хв 4900 м³/год 900 Па 259 кг
договірнаЗамовити
АИР112МВ6 4 кВт 1000 об/хв 5200 м³/год 950 Па 268 кг
договірнаЗамовити
АИР132S6 5,5 кВт 1000 об/хв 6000 м³/год 1050 Па 274 кг
договірнаЗамовити
АИР112М4 5,5 кВт 1500 об/хв 6400 м³/год 2100 Па 263 кг
договірнаЗамовити
АИР132S4 7,5 кВт 1500 об/хв 7500 м³/год 2200 Па 270 кг
договірнаЗамовити
АИР132М4 11 кВт 1500 об/хв 8100 м³/год 2250 Па 278 кг
договірнаЗамовити
АИР160S4 15 кВт 1500 об/хв 9050 м³/год 2320 Па 343 кг
договірнаЗамовити
Д-6 (сх. 3) Перейти » договірна АИР112МА6 3 кВт 1000 об/хв 4900 м³/год 900 Па 325 кг
договірнаЗамовити
АИР112МВ6 4 кВт 1000 об/хв 5200 м³/год 950 Па 334 кг
договірнаЗамовити
АИР132S6 5,5 кВт 1000 об/хв 6000 м³/год 1050 Па 340 кг
договірнаЗамовити
АИР112М4 5,5 кВт 1500 об/хв 6400 м³/год 2100 Па 329 кг
договірнаЗамовити
АИР132S4 7,5 кВт 1500 об/хв 7500 м³/год 2200 Па 336 кг
договірнаЗамовити
АИР132М4 11 кВт 1500 об/хв 8100 м³/год 2250 Па 344 кг
договірнаЗамовити
АИР160S4 15 кВт 1500 об/хв 9050 м³/год 2320 Па 409 кг
договірнаЗамовити
Д-8 Перейти » договірна АИР132М8 5,5 кВт 750 об/хв 8800 м³/год 950 Па 453 кг
договірнаЗамовити
АИР160S8 7,5 кВт 750 об/хв 9100 м³/год 970 Па 492 кг
договірнаЗамовити
АИР132М6 7,5 кВт 1000 об/хв 11000 м³/год 1000 Па 428 кг
договірнаЗамовити
АИР160S6 11 кВт 1000 об/хв 13050 м³/год 1670 Па 492 кг
договірнаЗамовити
АИР160М6 15 кВт 1000 об/хв 16700 м³/год 1700 Па 522 кг
договірнаЗамовити
АИР180М6 18,5 кВт 1000 об/хв 18800 м³/год 1720 Па 527 кг
договірнаЗамовити
Д-8 (сх. 3) Перейти » 89 500 грн АИР132М8 5,5 кВт 750 об/хв 8800 м³/год 950 Па 646 кг
96 974 грнЗамовити
АИР160S8 7,5 кВт 750 об/хв 9100 м³/год 970 Па 685 кг
100 807 грнЗамовити
АИР132М6 7,5 кВт 1000 об/хв 11000 м³/год 1000 Па 621 кг
97 223 грнЗамовити
АИР160S6 11 кВт 1000 об/хв 13050 м³/год 1670 Па 685 кг
100 877 грнЗамовити
АИР160М6 15 кВт 1000 об/хв 16700 м³/год 1700 Па 715 кг
102 065 грнЗамовити
АИР180М6 18,5 кВт 1000 об/хв 18800 м³/год 1720 Па 720 кг
105 323 грнЗамовити
Д-10 Перейти » договірна АИР160М8 11 кВт 750 об/хв 17400 м³/год 1500 Па 783 кг
договірнаЗамовити
АИР180М8 15 кВт 750 об/хв 18100 м³/год 1520 Па 805 кг
договірнаЗамовити
АИР200М8 18,5 кВт 750 об/хв 19000 м³/год 1550 Па 843 кг
договірнаЗамовити
АИР200L8 22 кВт 750 об/хв 22000 м³/год 1580 Па 858 кг
договірнаЗамовити
АИР225М8 30 кВт 750 об/хв 25200 м³/год 1600 Па 993 кг
договірнаЗамовити
АИР160М6 15 кВт 1000 об/хв 13200 м³/год 2550 Па 788 кг
договірнаЗамовити
АИР180М6 18,5 кВт 1000 об/хв 14500 м³/год 2600 Па 793 кг
договірнаЗамовити
АИР200М6 22 кВт 1000 об/хв 16800 м³/год 2610 Па 828 кг
договірнаЗамовити
АИР200L6 30 кВт 1000 об/хв 18000 м³/год 2670 Па 858 кг
договірнаЗамовити
АИР225М6 37 кВт 1000 об/хв 22150 м³/год 2680 Па 993 кг
договірнаЗамовити
АИР250S6 45 кВт 1000 об/хв 26400 м³/год 2700 Па 1098 кг
договірнаЗамовити
АИР250М6 55 кВт 1000 об/хв 31000 м³/год 2720 Па 1153 кг
договірнаЗамовити
Д-10 (сх. 3) Перейти » 93 200 грн АИР160М8 11 кВт 750 об/хв 17400 м³/год 1500 Па 993 кг
106 355 грнЗамовити
АИР180М8 15 кВт 750 об/хв 18100 м³/год 1520 Па 1015 кг
110 022 грнЗамовити
АИР200М8 18,5 кВт 750 об/хв 19000 м³/год 1550 Па 1053 кг
114 655 грнЗамовити
АИР200L8 22 кВт 750 об/хв 22000 м³/год 1580 Па 1068 кг
116 410 грнЗамовити
АИР225М8 30 кВт 750 об/хв 25200 м³/год 1600 Па 1203 кг
122 042 грнЗамовити
АИР160М6 15 кВт 1000 об/хв 13200 м³/год 2550 Па 998 кг
105 765 грнЗамовити
АИР180М6 18,5 кВт 1000 об/хв 14500 м³/год 2600 Па 1003 кг
109 023 грнЗамовити
АИР200М6 22 кВт 1000 об/хв 16800 м³/год 2610 Па 1038 кг
113 275 грнЗамовити
АИР200L6 30 кВт 1000 об/хв 18000 м³/год 2670 Па 1068 кг
116 404 грнЗамовити
АИР225М6 37 кВт 1000 об/хв 22150 м³/год 2680 Па 1203 кг
121 447 грнЗамовити
АИР250S6 45 кВт 1000 об/хв 26400 м³/год 2700 Па 1308 кг
127 295 грнЗамовити
АИР250М6 55 кВт 1000 об/хв 31000 м³/год 2720 Па 1363 кг
141 344 грнЗамовити
Д-12 Перейти » договірна АИР225М8 30 кВт 750 об/хв 31000 м³/год 2200 Па 1 288 кг
договірнаЗамовити
АИР250S8 37 кВт 750 об/хв 34000 м³/год 2280 Па 1 393 кг
договірнаЗамовити
АИР250М8 45 кВт 750 об/хв 38500 м³/год 2320 Па 1 448 кг
договірнаЗамовити
АИР280S8 55 кВт 750 об/хв 45000 м³/год 2410 Па 1 618 кг
договірнаЗамовити
АИР250S6 45 кВт 1000 об/хв 28000 м³/год 3800 Па 1 393 кг
договірнаЗамовити
АИР250М6 55 кВт 1000 об/хв 34000 м³/год 3900 Па 1 448 кг
договірнаЗамовити
АИР280S6 75 кВт 1000 об/хв 42000 м³/год 4000 Па 1 618 кг
договірнаЗамовити
АИР280М6 90 кВт 1000 об/хв 47000 м³/год 4110 Па 1 728 кг
договірнаЗамовити
Д-12 (сх. 3) Перейти » 137 500 грн АИР225М8 30 кВт 750 об/хв 31000 м³/год 2200 Па 1680 кг
166 342 грнЗамовити
АИР250S8 37 кВт 750 об/хв 34000 м³/год 2280 Па 1745 кг
174 570 грнЗамовити
АИР250М8 45 кВт 750 об/хв 38500 м³/год 2320 Па 1800 кг
177 645 грнЗамовити
АИР280S8 55 кВт 750 об/хв 45000 м³/год 2410 Па 1970 кг
185 030 грнЗамовити
АИР250S6 45 кВт 1000 об/хв 28000 м³/год 3800 Па 1745 кг
171 595 грнЗамовити
АИР250М6 55 кВт 1000 об/хв 34000 м³/год 3900 Па 1800 кг
174 525 грнЗамовити
АИР280S6 75 кВт 1000 об/хв 42000 м³/год 4000 Па 1970 кг
185 644 грнЗамовити
АИР280М6 90 кВт 1000 об/хв 47000 м³/год 4110 Па 2080 кг
193 695 грнЗамовити
Д-13,5 (сх. 3) Перейти » 245 000 грн АИР355S6 160 кВт 1000 об/хв 63000 м³/год 4000 Па 3386 кг
413 850 грнЗамовити
АИР355М6 200 кВт 1000 об/хв 72000 м³/год 4100 Па 3436 кг
423 480 грнЗамовити
Д-15,5 (сх. 3) Перейти » договірна АИР355S8 132 кВт 750 об/хв 69000 м³/год 3100 Па 4025 кг
договірнаЗамовити
Д-18 (сх. 3)
договірнаЗамовити
Д-20 (сх. 3)
договірнаЗамовити

Огляд димососів Д

Загальні дані

  • димососи центробіжні (радіальні) промислові;
  • матеріал:
    вуглецева сталь - температура димових газів до 200°С,
    низьколегована сталь (під замовлення) - температура димових газів до 400°С,
    високолегована сталь (під замовлення) - температура димових газів до 750°С,
  • фарбування димососа - порошкове;
  • кількість лопаток робочого колеса - 32 шт.;
  • лопатки загнуті вперед;
  • праве або ліве обертання;
  • є можливість повороту корпуса з кроком 15°;
  • схема виконання №1 (робоче колесо на валу електродвигуна),
    схема виконання №3 (привід на робоче колесо через проміжний вал);
  • гарантія 2 роки.


Застосування Д

Промислові центробіжні димососи серії Д призначені для витягування димових газів із топочних камер промислових котлоагрегатів середньої і високої потужності, що працюють на газі або мазуті. Для твердопаливних котлів, у яких спалюють вугілля або антрацит, використання модернізованих димососів Д допускаєтся лише у випадку наявності ефективної системи золовловлювання, що зводить до мінімуму присутність твердих часточок у димових газах. Сфера застосування - об'єкти енергетики і промисловості.

Основні вимоги з експлуатації:

  • розміщення димососа у приміщенні, або на відкритому повітрі, але із захищеним від атмосферних опадів електродвигуном;
  • температура переміщуваного середовища у межах -30 ...+750°С;
  • вміст пилу/золи у димових газах не більше 2 г/м³.


Напрямок обертання димососа Д і кути повороту корпуса улітки

Кути повороту димососа правого обертання

Напрямок і кут повороту корпуса димососа Д правого обертання

Кути повороту димососа лівого обертання

Напрямок і кут повороту корпуса димососа Д лівого обертання

Позначення на схемі

ПР - праве обертання димососа
ЛІВ - ліве обертання димососа
0°...270° - кут повороту корпуса димососа


Як визначити напрямок обертання

Напрям корпуса димососа відповідає напряму обертання робочого колеса і визначається З БОКУ ЕЛЕКТРОДВИГУНА:

  • обертання ПРАВЕ - якщо спіраль улітки направлена ЗА годинниковою стрілкою
  • обертання ЛІВЕ - якщо спіраль улітки направлена ПРОТИ годинникової стрілки


Кути повороту корпуса

Всі тягодуттьові машини мають можливість зміни кута повороту равлика. Це суттєво спрощує монтаж як самого димососа, так і повітропровода, що до нього підводиться. Кут повороту може бути виставлений від 0° до 270° з кратністю 15°.

Перекручувати корпус димососа покупець може сам, але в такому випадку обладнання знімається із заводської гарантії. Суть в тому, що при маніпуляціях з корпусом може бути порушене балансування робочого колеса, що згодом неминуче призведе до швидкого виходу димососа з ладу. Тому, уже на стадії оформлення замовлення всі технічні нюанси обговорюються відразу і димосос на заводі виготовляється і збирається саме з тим кутом повороту корпуса, який побажає замовник.



Купити димосос Д в Києві, доставка по Україні, експорт в країни СНД

Димосос Д є дуже популярним та найбільш затребуваними на ринку України. З огляду на стандарти, модельний ряд димососів Д від ПК СИСТЕМАКС включає в себе всі необхідні типорозміри (номера) для організації проекту вентиляції будь-якої складності. Висока якість обладнання, розумна ціна, відповідність стандартам ГОСТ, ДСТУ, ISO та перевірена випробуваннями надійність - все це переваги, які схиляють вибір більшості ставати нашими постійними клієнтами.

Димососи СИСТЕМАКС:

  • комплектуються електродвигунами преміальної якості;
  • проходять високоточне статичне та динамічне балансування;
  • покриваються порошково-полімерною фарбою;
  • при необхідності встановлюються підшипникові вузли SNR.


Після ряду випробувань дисососи ПК СИСТЕМАКС підтверджує Відділ Технічного Контролю (ВТК). Обладнання поставляється клієнтам з технічним паспортом та докладною інструкцією про режими експлуатації, транспортування та зберігання. Надійність димососівів підтверджується гарантійним терміном 2 роки.

Серія димососів Д досі вважається основною у всіх країнах СНД. Тому, крім реалізації на внутрішньому ринку України, багато продукції йде на експорт. Особливо Казахстан, Туркменістан, Грузія, Молдова купити димососи Д можуть без будь-яких складнощів, так як наші фахівці допомагають з оформленням митних документів та доставкою вантажу до замовника.

Популярні моделі димососів Д завжди підтримуються в наявності на складі компанії. Якщо у Вас виникла потреба в придбанні даного виду обладнання - купити димосос Д проблем не складе. Для здійснення покупки заповніть форму замовлення на нашому офіційному сайті systemax.ua, або просто зателефонуйте за тел. +38 (044) 383-27-33. Також Ви можете відправити свій запит на електронну пошту info@systemax.ua. Наші фахівці його опрацюють та в усьому проконсультують.

Вентиляторний завод ПК СИСТЕМАКС (Київ, Україна) пропонує найвигідніші умови з придбання димососа Д: ціна, наявність, терміни виготовлення, доставка по Україні та умови оплати. Для постійних замовників завжди діють оптові ціни.
