Віброізолятори ДО

Зроблено в Україні
Найменування моделі Габаритні розміри Робоче навантаження Вага Ціна
ДО-38 Перейти » 137 грн 100×60×72 мм 12,4 кгс 0,3 кг
137 грнЗамовити
ДО-39 Перейти » 144 грн 110×70×92 мм 22,3 кгс 0,41 кг
144 грнЗамовити
ДО-40 Перейти » 161 грн 130×90×113 мм 34,6 кгс 0,9 кг
161 грнЗамовити
ДО-41 Перейти » 195 грн 130×90×129 мм 55 кгс 1,1 кг
195 грнЗамовити
ДО-42 Перейти » 319 грн 150×110×170 мм 96 кгс 1,8 кг
319 грнЗамовити
ДО-43 Перейти » 404 грн 160×120×192 мм 168 кгс 2,5 кг
404 грнЗамовити
ДО-44 Перейти » 633 грн 180×140×226 мм 243 кгс 3,8 кг
633 грнЗамовити
ДО-45 Перейти » 970 грн 220×170×281 мм 380 кгс 6,5 кг
970 грнЗамовити

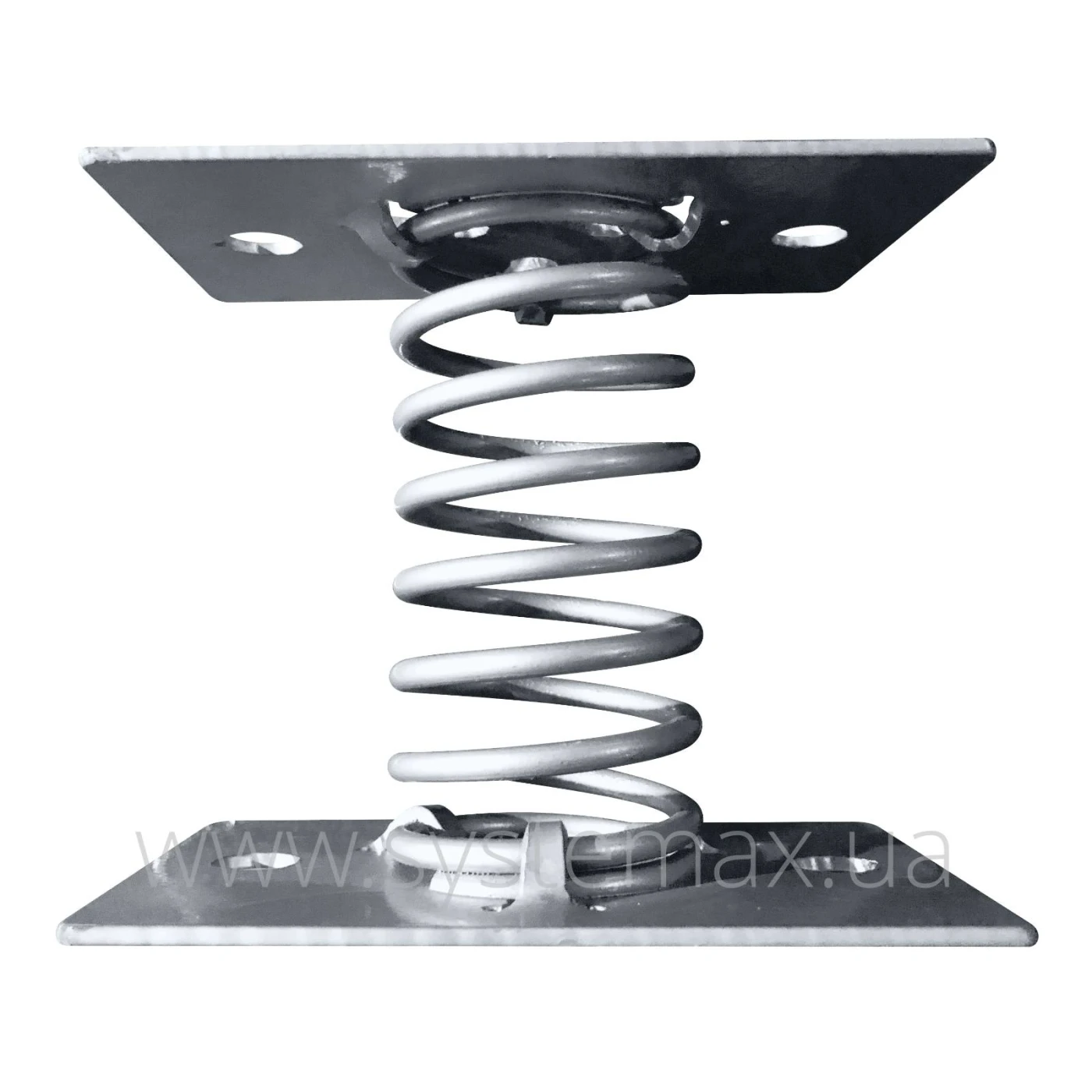

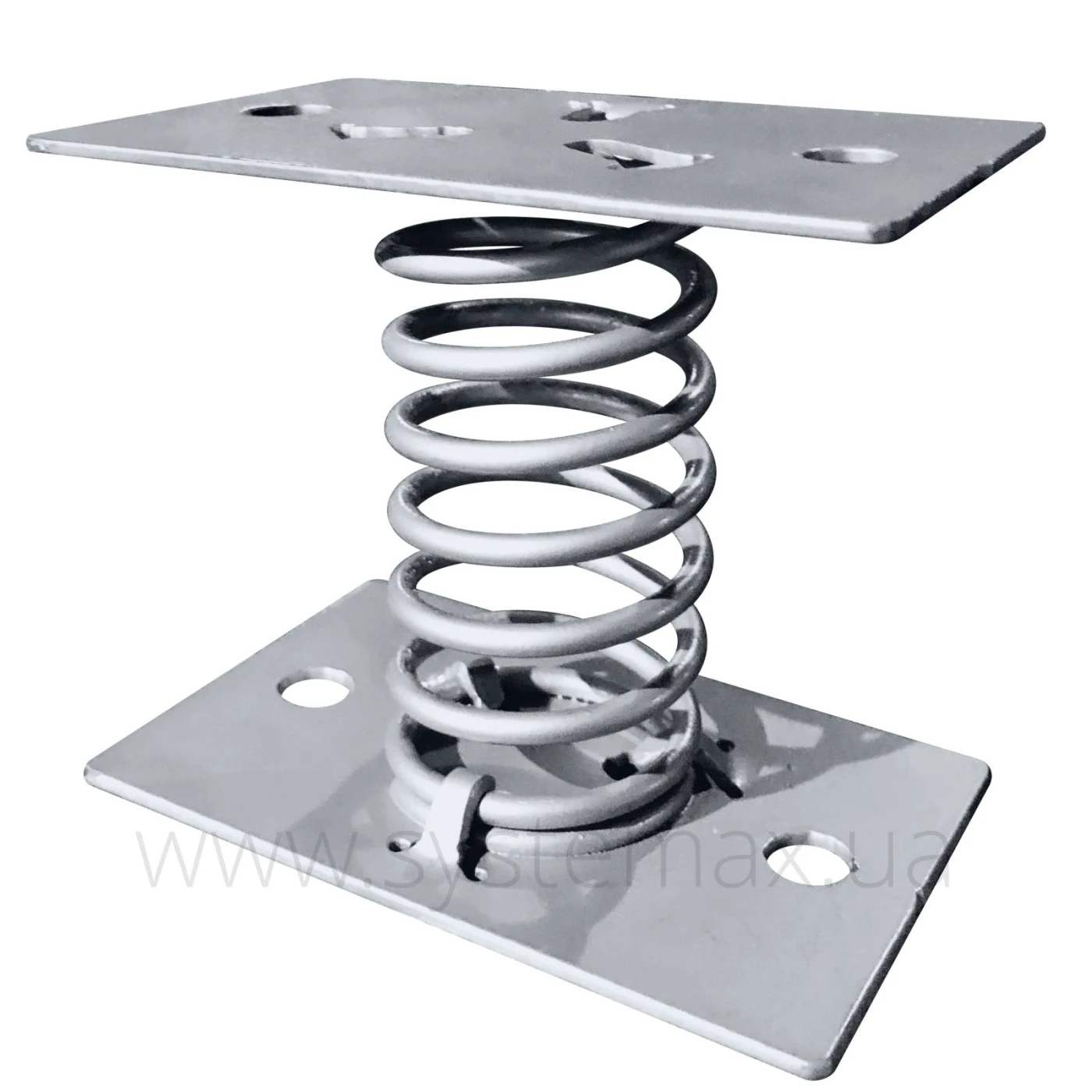

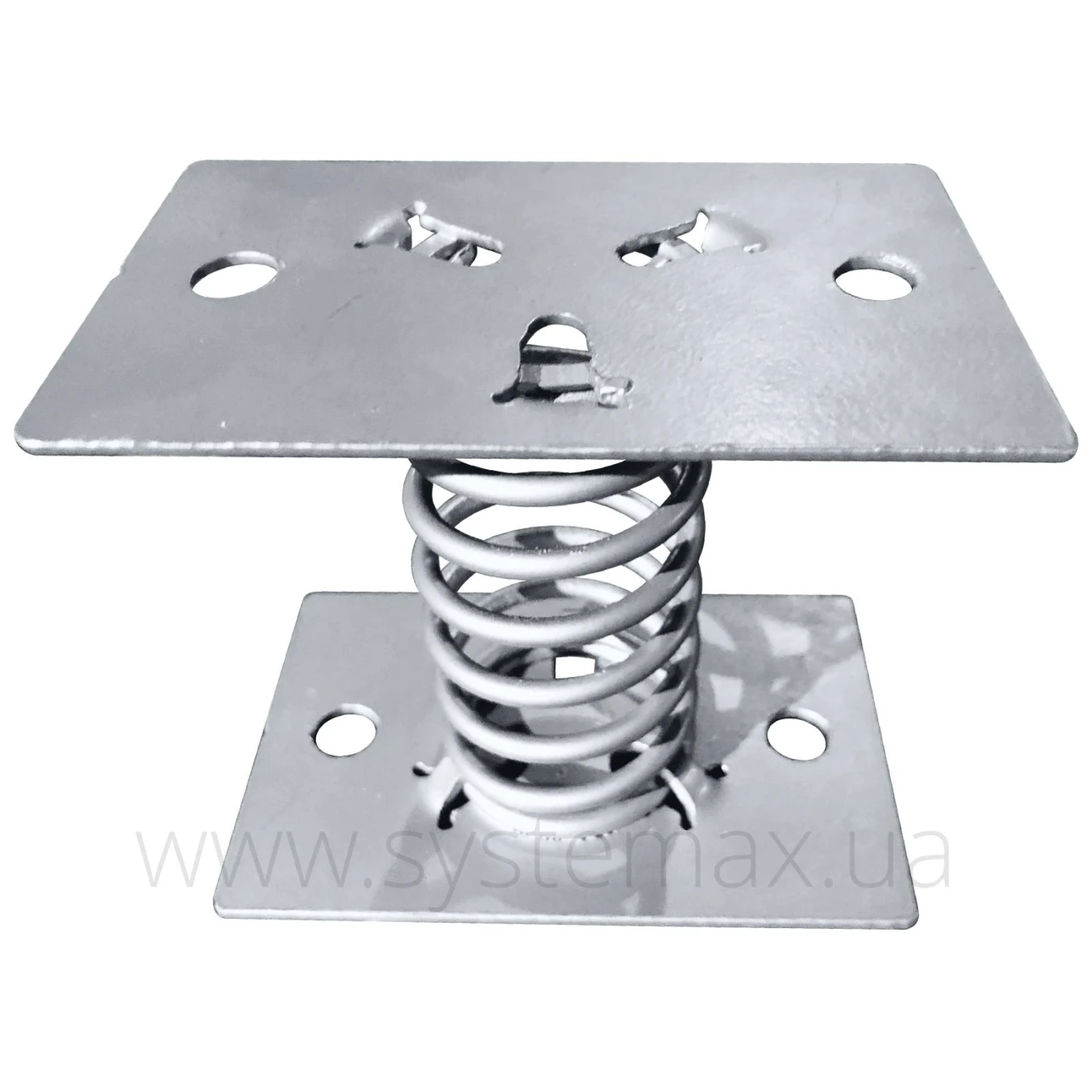

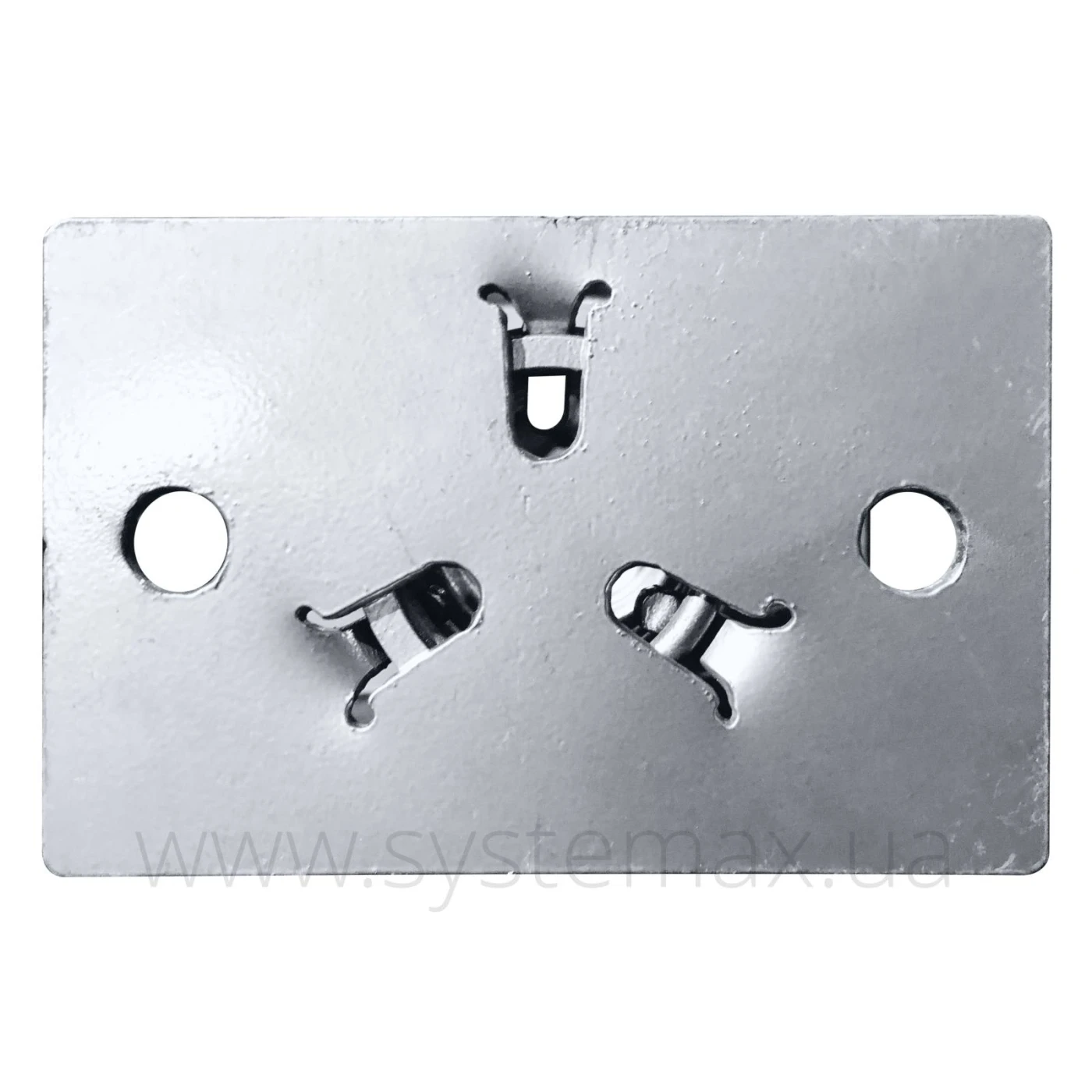

Огляд віброізоляторів ДО

Загальні дані

  • віброізолятори механічної вібрації пружинні;
  • навантаження 12,4 ... 380 кгс;
  • фарбування - порошкове;
  • виробник - вентиляторний завод СИСТЕМАКС (Україна);
  • гарантія 2 роки.


Призначення віброізоляторів серії ДО

Віброізолятори ДО призначені для запобігання (або зведення до мінімума) передачі механічної вібрації від працюючого агрегата до поверхні його кріплення. Самим поширеним є використання віброізоляторів для монтажа промислових вентиляторів, компресорів та насосів. Найбільш ефективні пружинні віброізолятори для агрегатів з частотою обертання робочого елемента до 1800 об/хв. Якщо частота більша - використовують гумові ізолятори вібрації.



Конструкція і габаритні розміри віброізоляторів ДО

Креслення віброізолятора ДО
Модель віброізолятора L B C H D d d1 S
мм
ДО-38 100 60 70 72 33 3 9 2,0
ДО-39 110 70 80 92 44 4 9 2,0
ДО-40 130 90 100 111 55 5 9 2,0
ДО-41 130 90 100 127 60 6 11 2,0
ДО-42 150 110 120 169 80 8 11 2,5
ДО-43 160 120 130 191 90 10 11 2,5
ДО-44 180 140 150 226 108 12 11 3,0
ДО-45 220 170 180 281 135 15 13 3,0


Таблиці вибору кількості віброізоляторів для центробіжних вентиляторів

Підбір віброізоляторів ДО для ВЦ 4-75

Вентилятор Потужність Віброізолятор
  ВЦ 4-75 №2,5 0,12 ... 1,1 кВт ДО-38 4 шт.
  ВЦ 4-75 №3,15 0,18 ... 1,1 кВт ДО-38 4 шт.
  ВЦ 4-75 №3,15 1,5 ... 3 кВт ДО-39 4 шт.
  ВЦ 4-75 №4 0,18 ... 4 кВт ДО-39 4 шт.
  ВЦ 4-75 №4 5,5 ... 11 кВт ДО-40 4 шт.
  ВЦ 4-75 №5 0,18 ... 4 кВт ДО-39 6 шт.
  ВЦ 4-75 №6,3 1,1 ... 11 кВт ДО-40 6 шт.
  ВЦ 4-75 №8 2,2 ... 5,5 кВт ДО-41 6 шт.
  ВЦ 4-75 №8 7,5 ... 11 кВт ДО-42 6 шт.
  ВЦ 4-75 №8 (сх.5) 2,2 ... 15 кВт ДО-42 6 шт.
  ВЦ 4-75 №10 4 ... 15 кВт ДО-42 6 шт.
  ВЦ 4-75 №10 18,5 ... 30 кВт ДО-43 6 шт.
  ВЦ 4-75 №10 (сх.5) 7,5 ... 18,5 кВт ДО-43 6 шт.
  ВЦ 4-75 №12,5 15 ... 30 кВт ДО-43 6 шт.
  ВЦ 4-75 №12,5 37 кВт ДО-44 6 шт.
  ВЦ 4-75 №12,5 (сх.5) 4 ... 30 кВт (1000 об/хв) ДО-43 6 шт.
  ВЦ 4-75 №12,5 (сх.5) 22 кВт (750 об/хв) ДО-43 6 шт.
  ВЦ 4-75 №12,5 (сх.5) 30 кВт (750 об/хв) ДО-44 6 шт.
  ВЦ 4-75 №12,5 (сх.5) 37 ... 75 кВт (1000 об/хв) ДО-44 6 шт.
  ВЦ 4-75 №16 (сх.5) 11 ... 75 кВт ДО-45 8 шт.



Підбір віброізоляторів ДО для ВЦ 14-46

Вентилятор Потужність Віброізолятор
  ВЦ 14-46 №2 0,12 ... 3 кВт ДО-38 4 шт.
  ВЦ 14-46 №2,5 0,12 ... 4 кВт ДО-38 4 шт.
  ВЦ 14-46 №2,5 5,5 ... 7,5 кВт ДО-39 4 шт.
  ВЦ 14-46 №3,15 0,37 ... 4 кВт ДО-39 4 шт.
  ВЦ 14-46 №4 1,1 ... 2,2 кВт ДО-39 4 шт.
  ВЦ 14-46 №4 3 ... 4 кВт (1500 об/хв) ДО-39 4 шт.
  ВЦ 14-46 №4 3 ... 4 кВт (1000 об/хв) ДО-40 4 шт.
  ВЦ 14-46 №4 5,5 ... 11 кВт ДО-40 4 шт.
  ВЦ 14-46 №5 2,2 ... 3 кВт ДО-39 6 шт.
  ВЦ 14-46 №5 4 ... 5,5 кВт (1000 об/хв) ДО-39 6 шт.
  ВЦ 14-46 №5 4 ... 5,5 кВт (750 об/хв) ДО-40 6 шт.
  ВЦ 14-46 №5 7,5 ... 15 кВт ДО-40 6 шт.
  ВЦ 14-46 №5 18,5 ... 37 кВт ДО-41 6 шт.
  ВЦ 14-46 №5 (сх.5) 4 ... 18,5 кВт ДО-41 6 шт.
  ВЦ 14-46 №6,3 5,5 ... 22 кВт ДО-41 6 шт.
  ВЦ 14-46 №6,3 30 ... 37 кВт ДО-42 6 шт.
  ВЦ 14-46 №6,3 (сх.5) 5,5 ... 30 кВт ДО-42 6 шт.
  ВЦ 14-46 №8 15 ... 22 кВт ДО-42 6 шт.
  ВЦ 14-46 №8 30 ... 75 кВт ДО-43 6 шт.
  ВЦ 14-46 №8 90 ... 110 кВт ДО-44 6 шт.
  ВЦ 14-46 №8 (сх.5) 11 ... 18,5 кВт ДО-42 6 шт.
  ВЦ 14-46 №8 (сх.5) 22 ... 55 кВт ДО-43 6 шт.
  ВЦ 14-46 №8 (сх.5) 75 ... 110 кВт ДО-44 6 шт.
  ВЦ 14-46 №10 18,5 ... 55 кВт ДО-43 6 шт.
  ВЦ 14-46 №10 75 ... 110 кВт ДО-44 6 шт.
  ВЦ 14-46 №10 (сх.5) 15 ... 37 кВт ДО-43 6 шт.
  ВЦ 14-46 №10 (сх.5) 45 ... 90 кВт ДО-44 6 шт.
  ВЦ 14-46 №12,5 (сх.5) 30 ... 55 кВт ДО-44 6 шт.
  ВЦ 14-46 №12,5 (сх.5) 75 ... 110 кВт ДО-45 6 шт.

×
