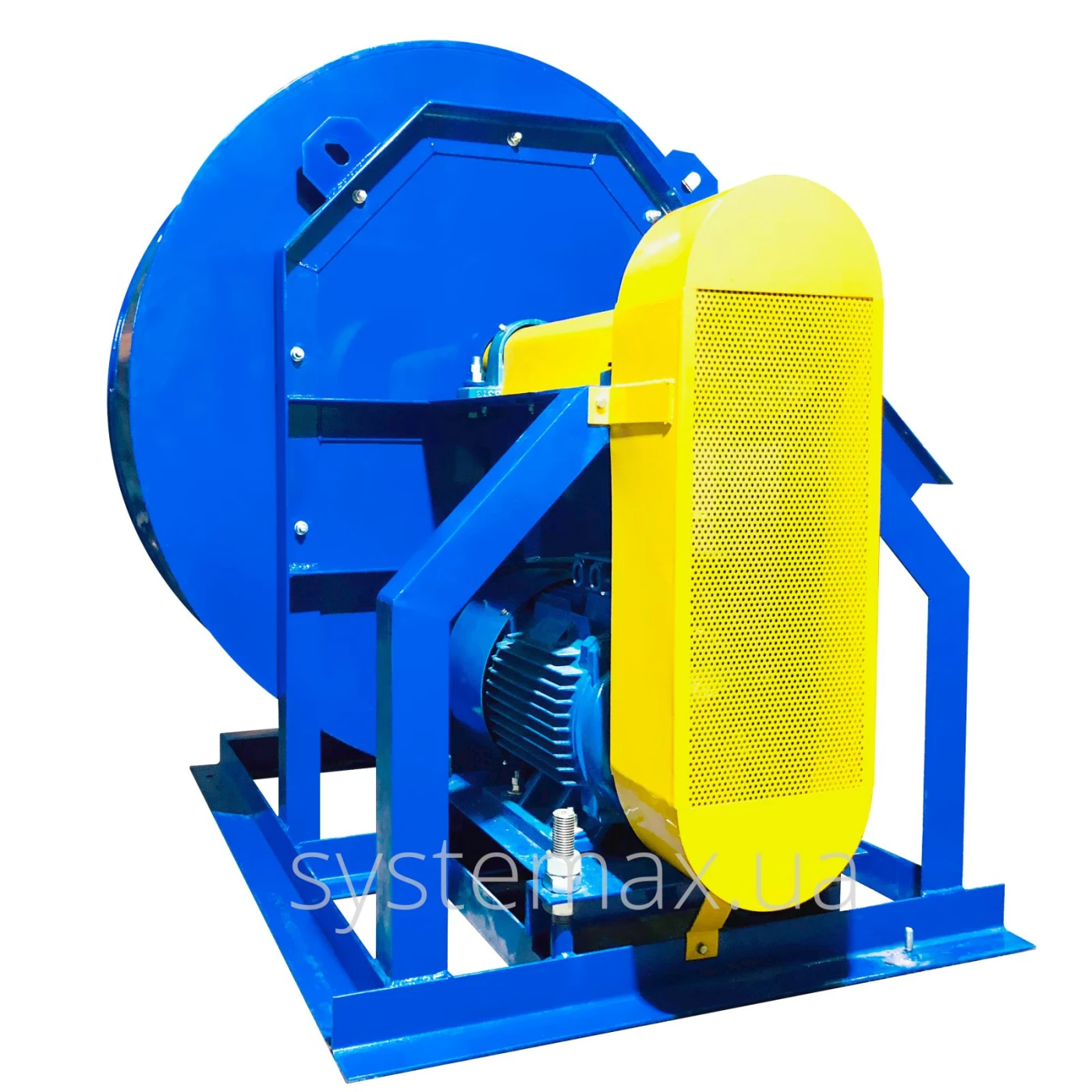

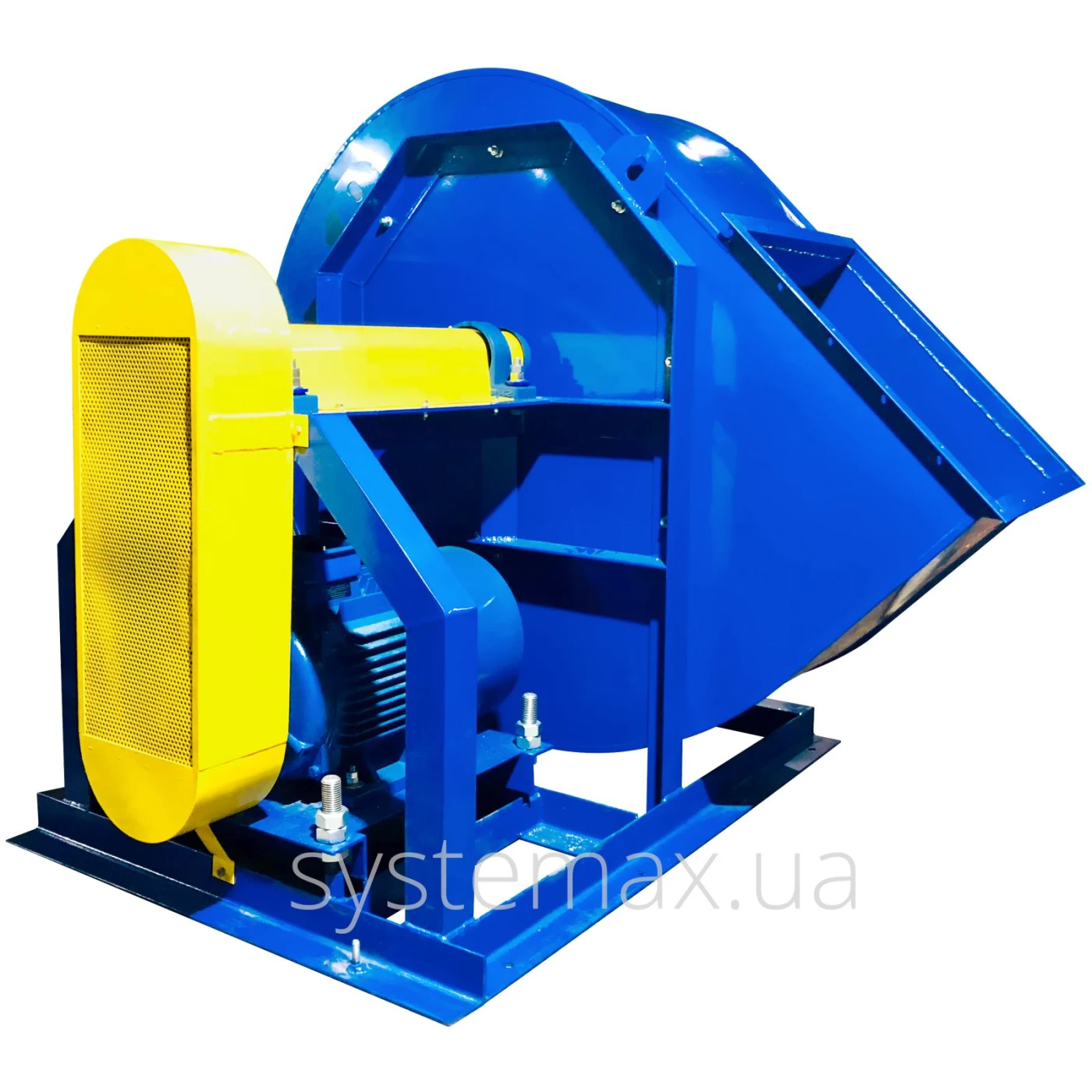

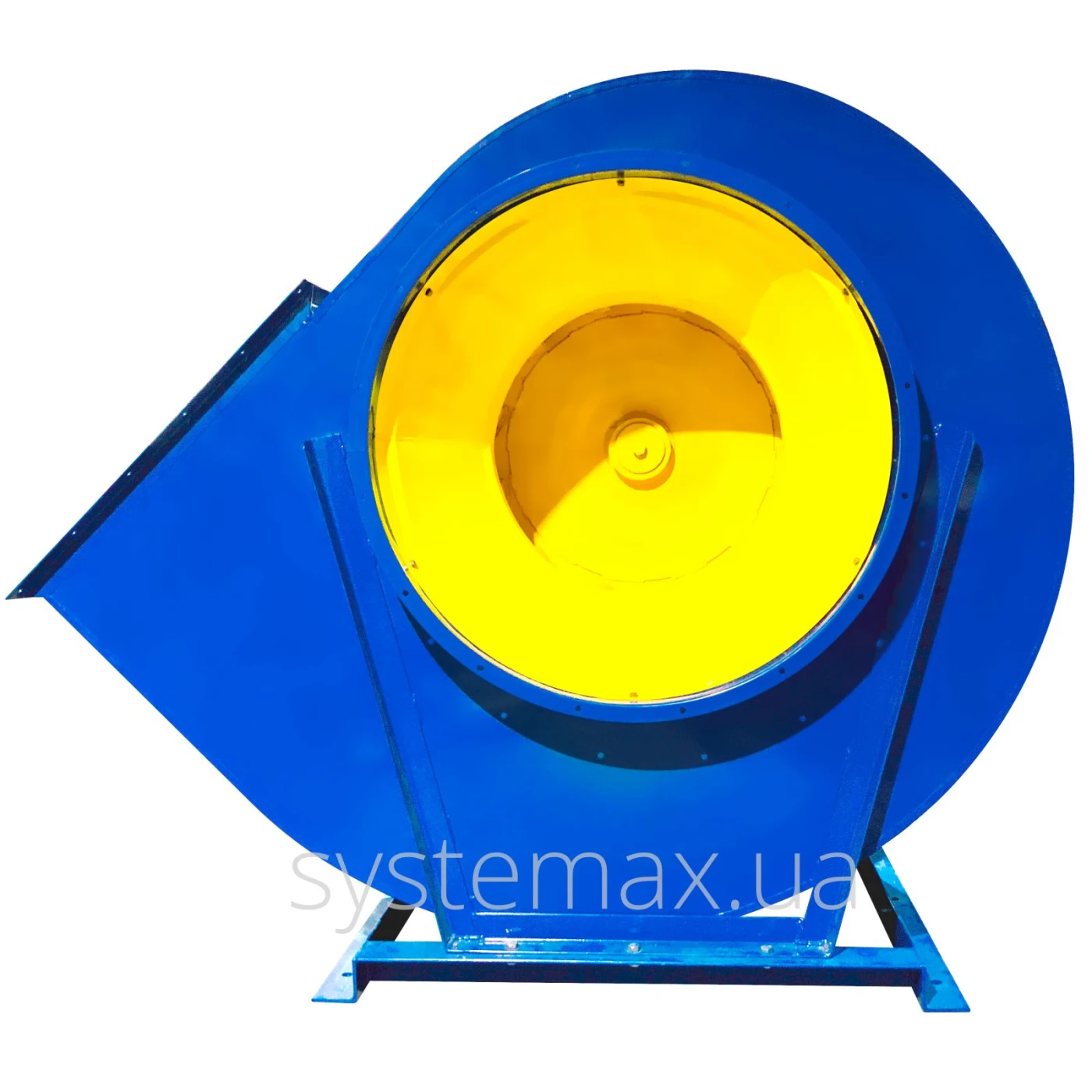

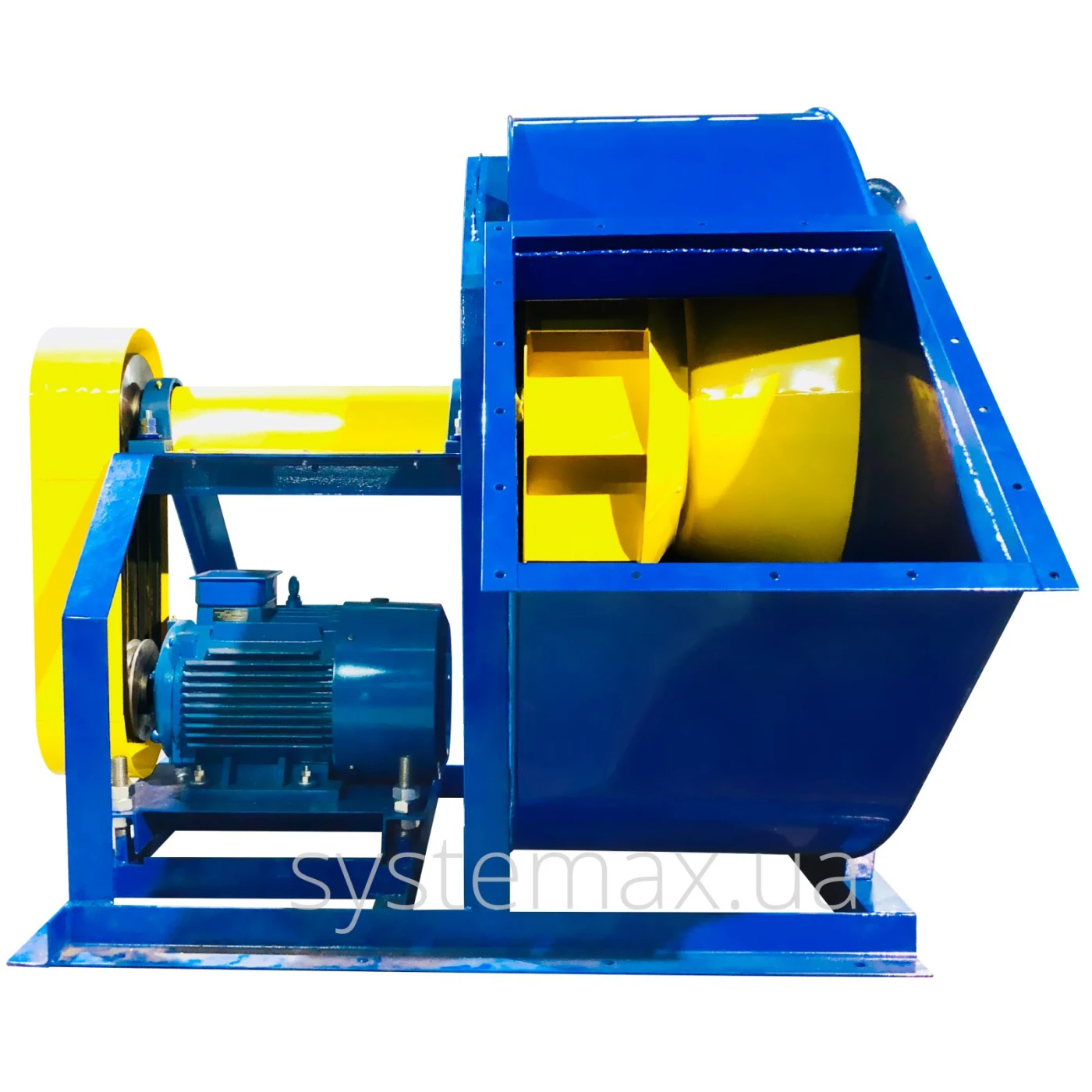

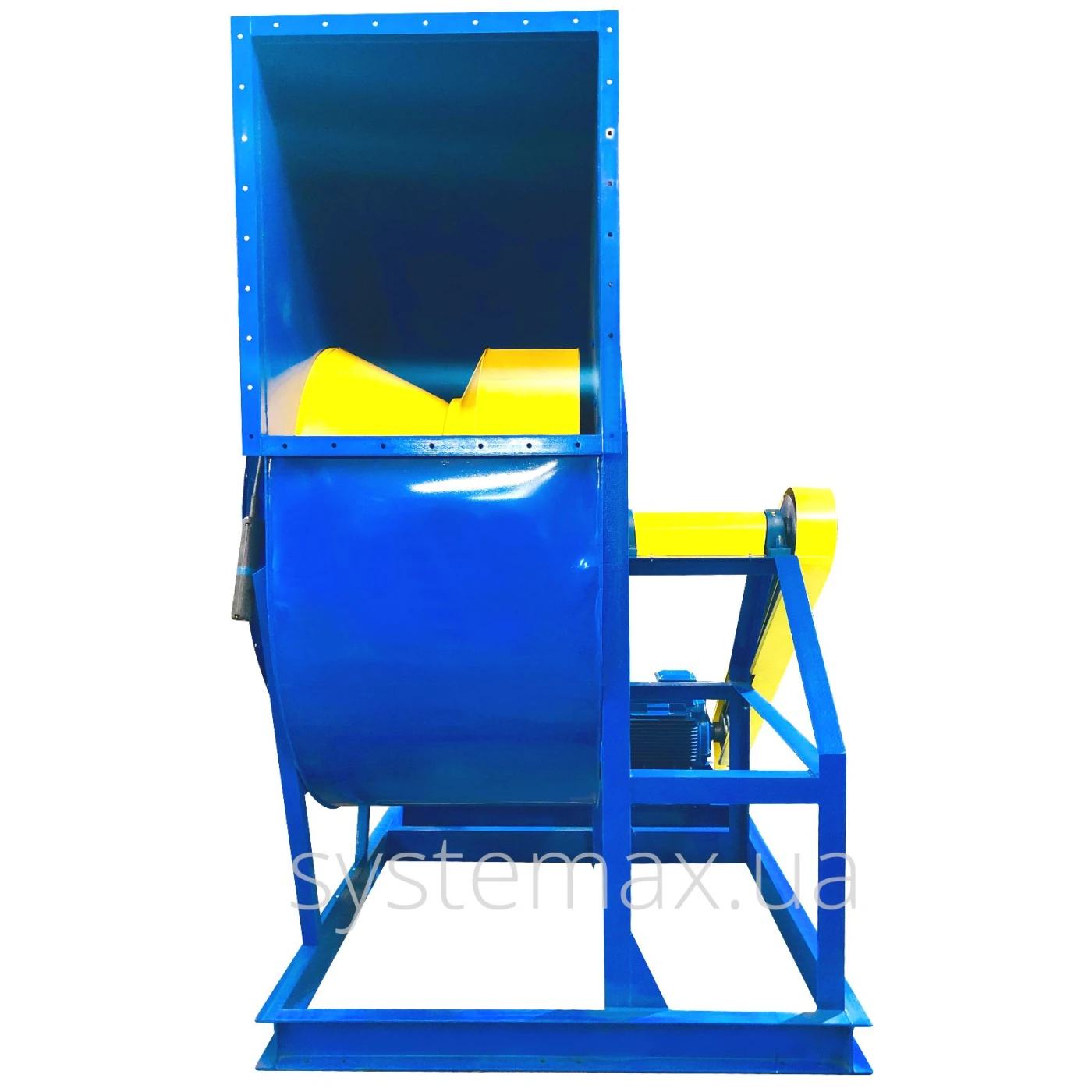

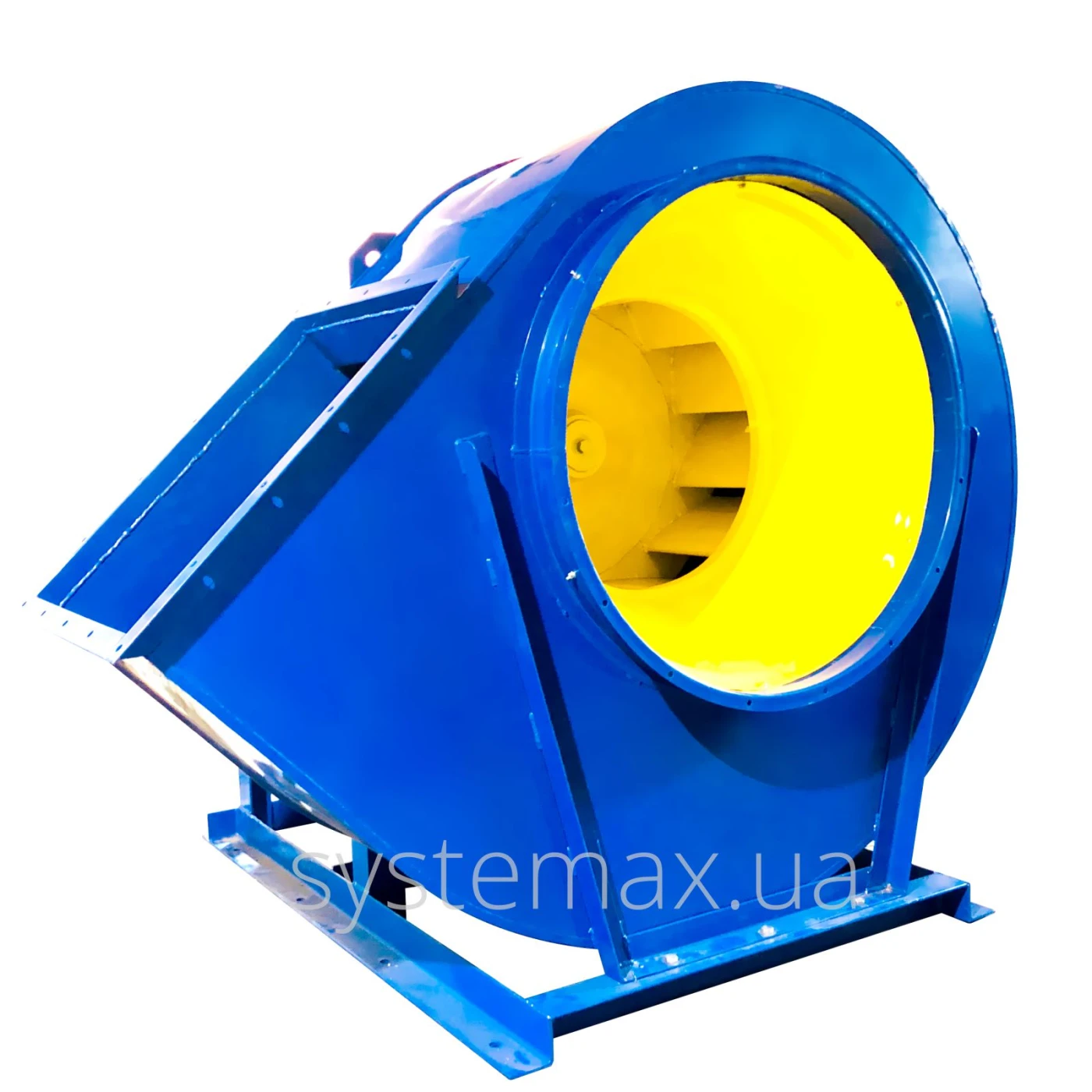

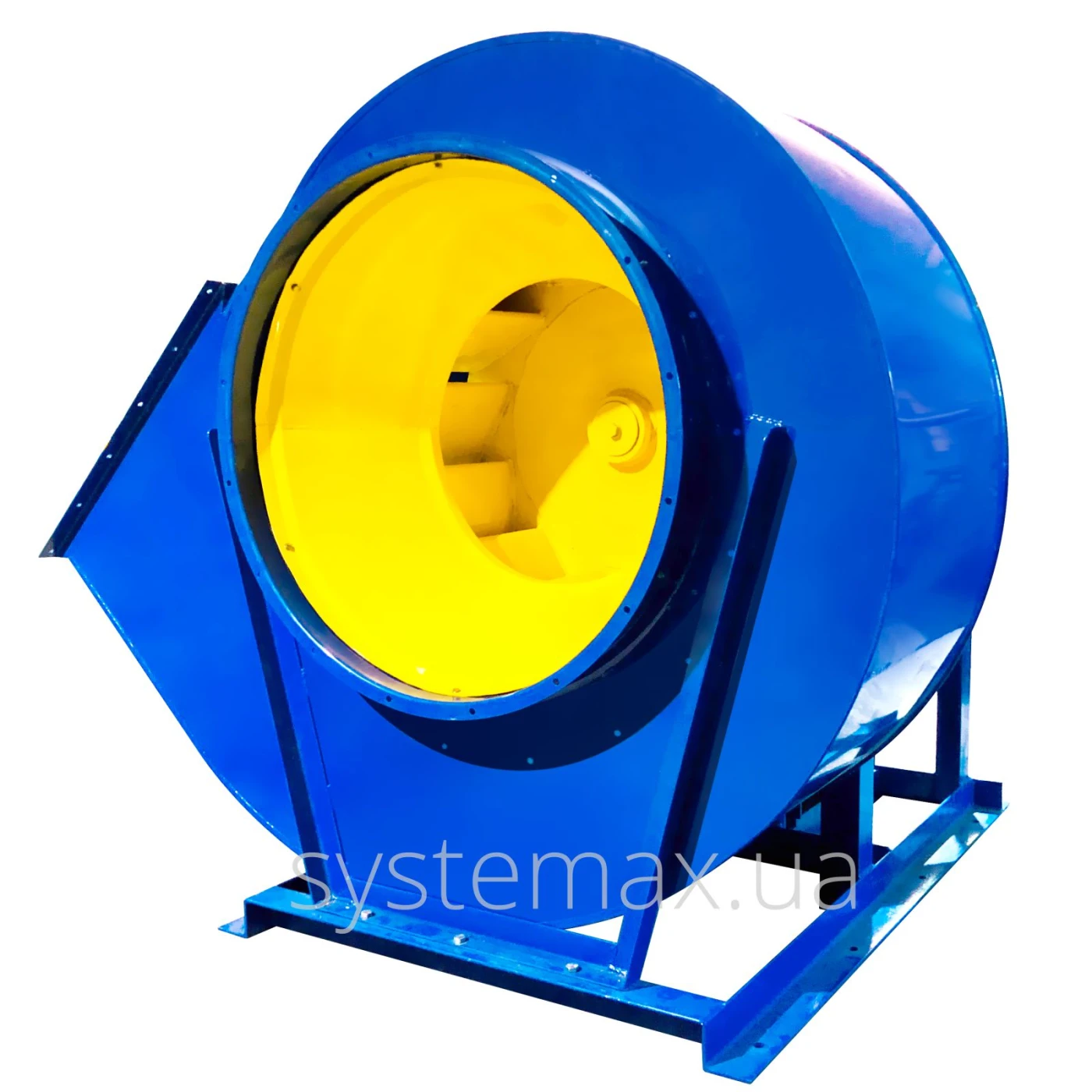

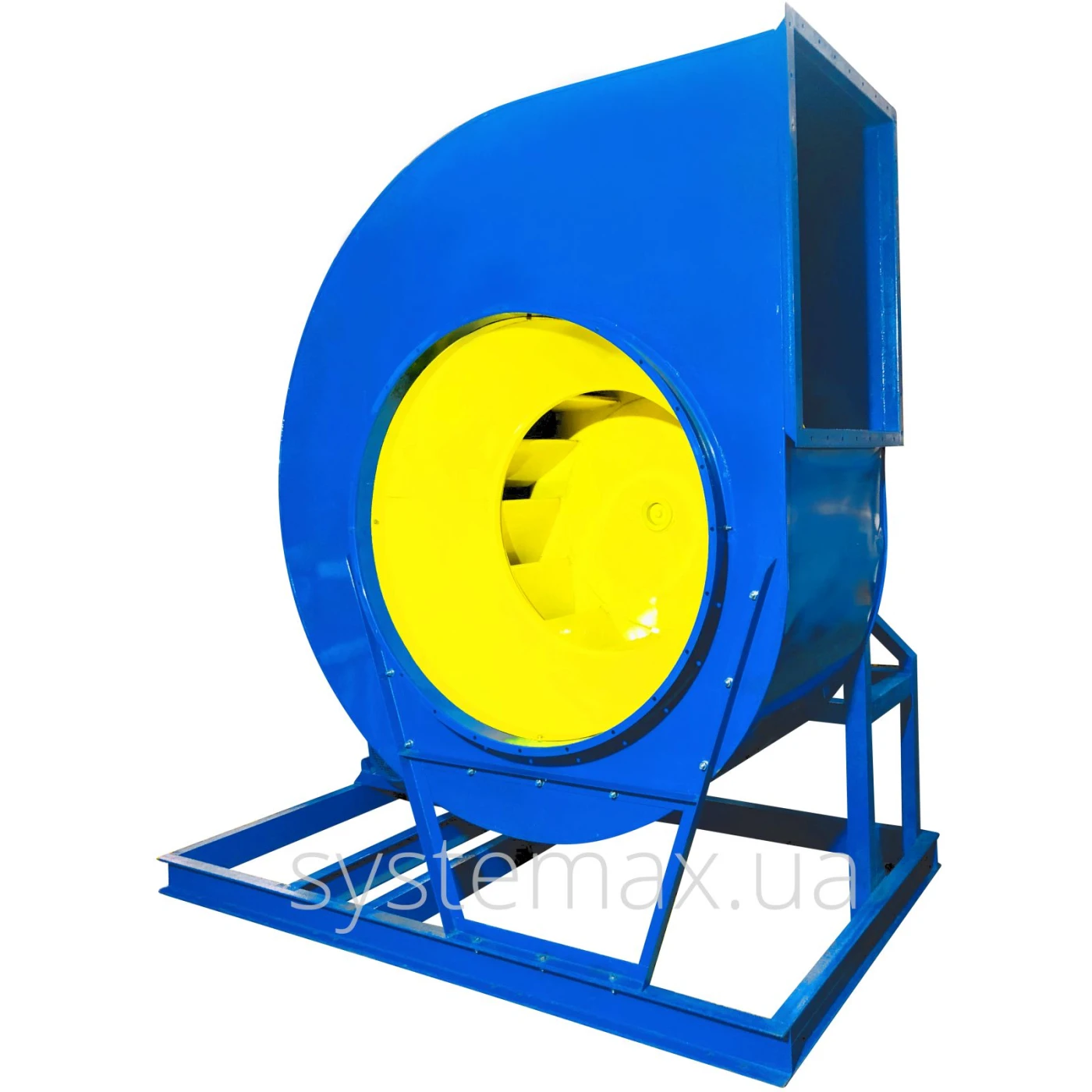

ВЦ 4-76 вентилятори центробіжні жаростійкі

Зроблено в Україні

ЗАГАЛЬНІ ВІДОМОСТІ

  • Одностороннього всмоктування
  • Корпус спіральний поворотний

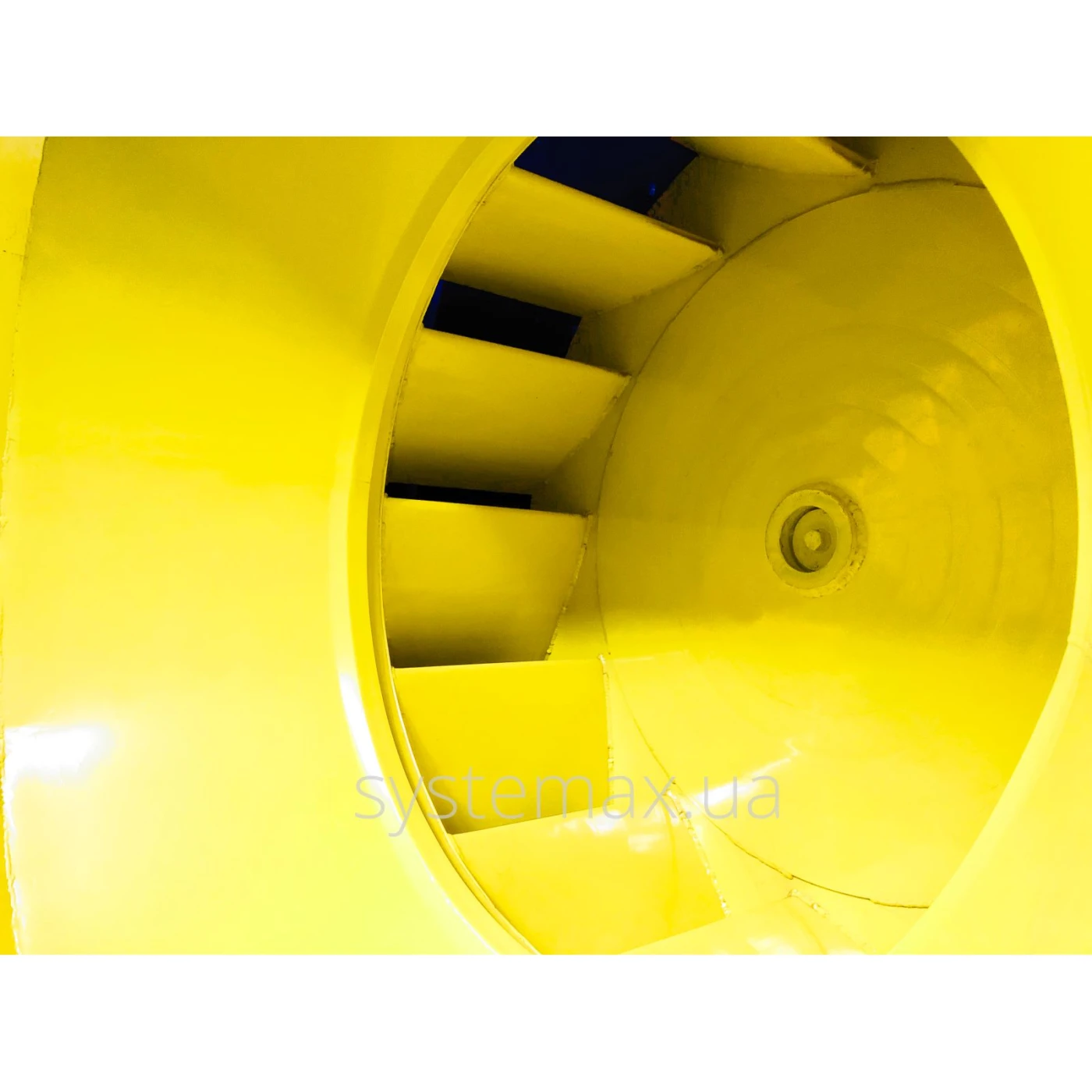

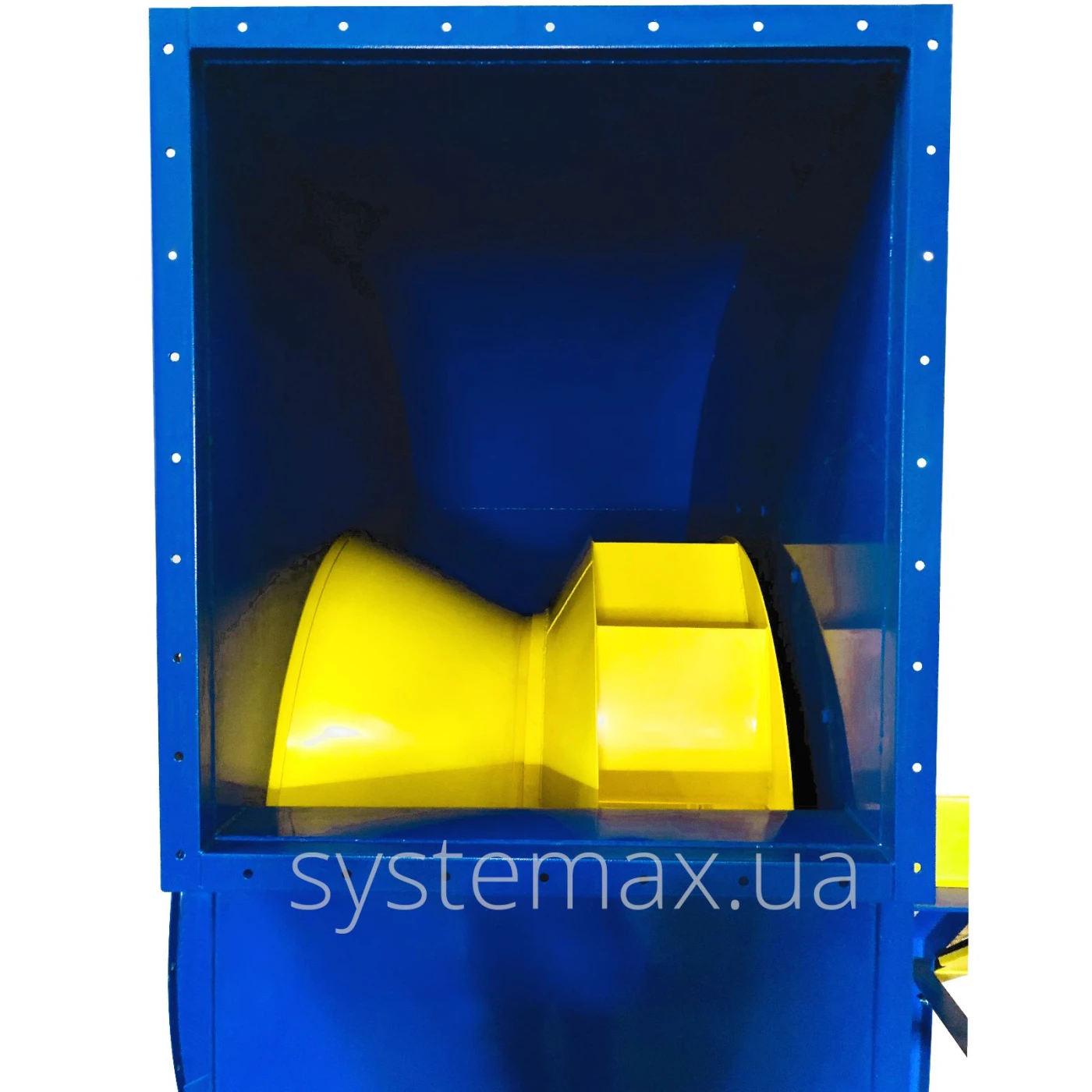

  • Назад загнуті лопатки
  • Кількість лопаток 12 шт.
  • Напрямок обертання - вправо та вліво

ВАРІАНТИ ВИКОНАННЯ ВЕНТИЛЯТОРА

  • Із вуглецевої сталі
  • Із нержавіючої сталі
Вентилятор Електродвигун Потужність Частота Продуктивність Тиск Маса Ціна
ВЦ 4-76 №8 Перейти » 36 855 грн АИР132S6 5,5 кВт 1000 об/хв 18300 м³/год 900 Па 706 кг
43 635 грнЗамовити
АИР132М6 7,5 кВт 1000 об/хв 20000 м³/год 950 Па 711 кг
44 578 грнЗамовити
АИР160S6 11 кВт 1000 об/хв 22110 м³/год 1100 Па 775 кг
48 232 грнЗамовити
АИР160S4 15 кВт 1500 об/хв 23400 м³/год 1400 Па 775 кг
47 907 грнЗамовити
АИР160М4 18,5 кВт 1500 об/хв 24950 м³/год 1720 Па 792 кг
49 415 грнЗамовити
АИР180S4 22 кВт 1500 об/хв 26150 м³/год 1800 Па 810 кг
52 378 грнЗамовити
АИР180М4 30 кВт 1500 об/хв 28400 м³/год 2200 Па 840 кг
53 930 грнЗамовити
ВЦ 4-76 №10 Перейти » 58 968 грн АИР160S6 11 кВт 1000 об/хв 22200 м³/год 910 Па 825 кг
70 345 грнЗамовити
АИР160М6 15 кВт 1000 об/хв 30000 м³/год 1050 Па 855 кг
71 533 грнЗамовити
АИР180М6 18,5 кВт 1000 об/хв 31820 м³/год 1100 Па 860 кг
74 791 грнЗамовити
АИР200М6 22 кВт 1000 об/хв 34710 м³/год 1500 Па 895 кг
79 043 грнЗамовити
АИР200L6 30 кВт 1000 об/хв 37000 м³/год 1800 Па 925 кг
82 172 грнЗамовити
АИР200L4 45 кВт 1500 об/хв 43000 м³/год 2300 Па 960 кг
84 680 грнЗамовити
ВЦ 4-76 №12,5 Перейти » 78 975 грн АИР180М6 18,5 кВт 1000 об/хв 43050 м³/год 950 Па 1020 кг
94 798 грнЗамовити
АИР200М6 22 кВт 1000 об/хв 45800 м³/год 1050 Па 1055 кг
99 050 грнЗамовити
АИР200L6 30 кВт 1000 об/хв 50200 м³/год 1300 Па 1085 кг
102 179 грнЗамовити
АИР225М6 37 кВт 1000 об/хв 54150 м³/год 1510 Па 1220 кг
107 222 грнЗамовити
АИР250S6 45 кВт 1000 об/хв 58200 м³/год 1750 Па 1325 кг
113 070 грнЗамовити
АИР250М6 55 кВт 1000 об/хв 62350 м³/год 2020 Па 1380 кг
116 000 грнЗамовити
АИР280S6 75 кВт 1000 об/хв 69600 м³/год 2400 Па 1550 кг
127 119 грнЗамовити
ВЦ 4-76 №14 Перейти » договірна АИР200L6 30 кВт 1000 об/хв 62000 м³/год 1200 Па 2105 кг
договірнаЗамовити
АИР225М6 37 кВт 1000 об/хв 66250 м³/год 1440 Па 2240 кг
договірнаЗамовити
АИР250S6 45 кВт 1000 об/хв 72100 м³/год 1650 Па 2345 кг
договірнаЗамовити
АИР250М6 55 кВт 1000 об/хв 77300 м³/год 1920 Па 2400 кг
договірнаЗамовити
АИР280S6 75 кВт 1000 об/хв 82400 м³/год 2200 Па 2570 кг
договірнаЗамовити
АИР280М6 90 кВт 1000 об/хв 88200 м³/год 2500 Па 2680 кг
договірнаЗамовити
АИР315S6 110 кВт 1000 об/хв 94700 м³/год 2970 Па 2760 кг
договірнаЗамовити
АИР315М6 132 кВт 1000 об/хв 98000 м³/год 3100 Па 2930 кг
договірнаЗамовити
ВЦ 4-76 №16 Перейти » 236 925 грн АИР250S6 45 кВт 1000 об/хв 83500 м³/год 1240 Па 2815 кг
271 020 грнЗамовити
АИР250М6 55 кВт 1000 об/хв 87200 м³/год 1400 Па 2870 кг
273 950 грнЗамовити
АИР280S6 75 кВт 1000 об/хв 91000 м³/год 1620 Па 3040 кг
285 069 грнЗамовити
АИР280М6 90 кВт 1000 об/хв 106000 м³/год 2080 Па 3150 кг
293 120 грнЗамовити
АИР315S6 110 кВт 1000 об/хв 110000 м³/год 2210 Па 3230 кг
337 830 грнЗамовити
АИР315М6 132 кВт 1000 об/хв 115000 м³/год 2420 Па 3400 кг
347 460 грнЗамовити
ВЦ 4-76 №20 Перейти » 299 970 грн АИР250М6 55 кВт 1000 об/хв 120000 м³/год 1210 Па 3600 кг
336 995 грнЗамовити
АИР280S6 75 кВт 1000 об/хв 140000 м³/год 1500 Па 3770 кг
348 114 грнЗамовити
АИР280М6 90 кВт 1000 об/хв 155700 м³/год 1720 Па 3880 кг
356 165 грнЗамовити
АИР315S6 110 кВт 1000 об/хв 162000 м³/год 1830 Па 3960 кг
400 875 грнЗамовити
АИР315М6 132 кВт 1000 об/хв 159100 м³/год 1940 Па 4130 кг
410 505 грнЗамовити
АИР355S6 160 кВт 1000 об/хв 180000 м³/год 2100 Па 4630 кг
468 820 грнЗамовити

Огляд центробіжних вентиляторів ВЦ 4 76 (ВР 89 76, ВР 89 76)

Загальні дані

  • вентилятори центробіжні жаростійкі (до 160°С);
  • матеріал - вуглецева сталь (нержавіюча сталь - під замовлення);
  • фарбування вентилятора - порошкове;
  • кількість лопаток робочого колеса - 12 шт.;
  • лопатки загнуті назад;
  • праве або ліве обертання;
  • є можливість повороту корпуса від 0 до 315° (крок 45°);

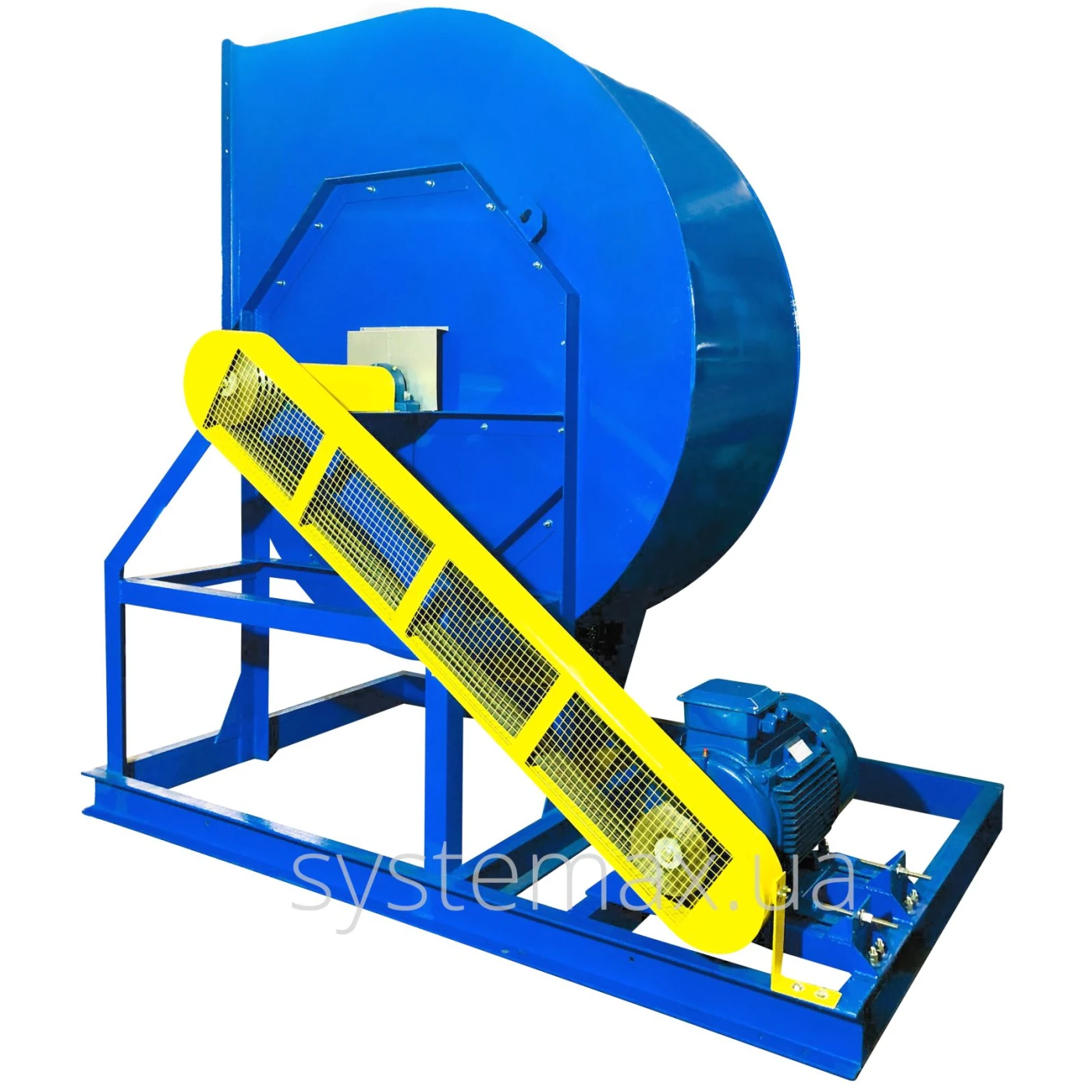

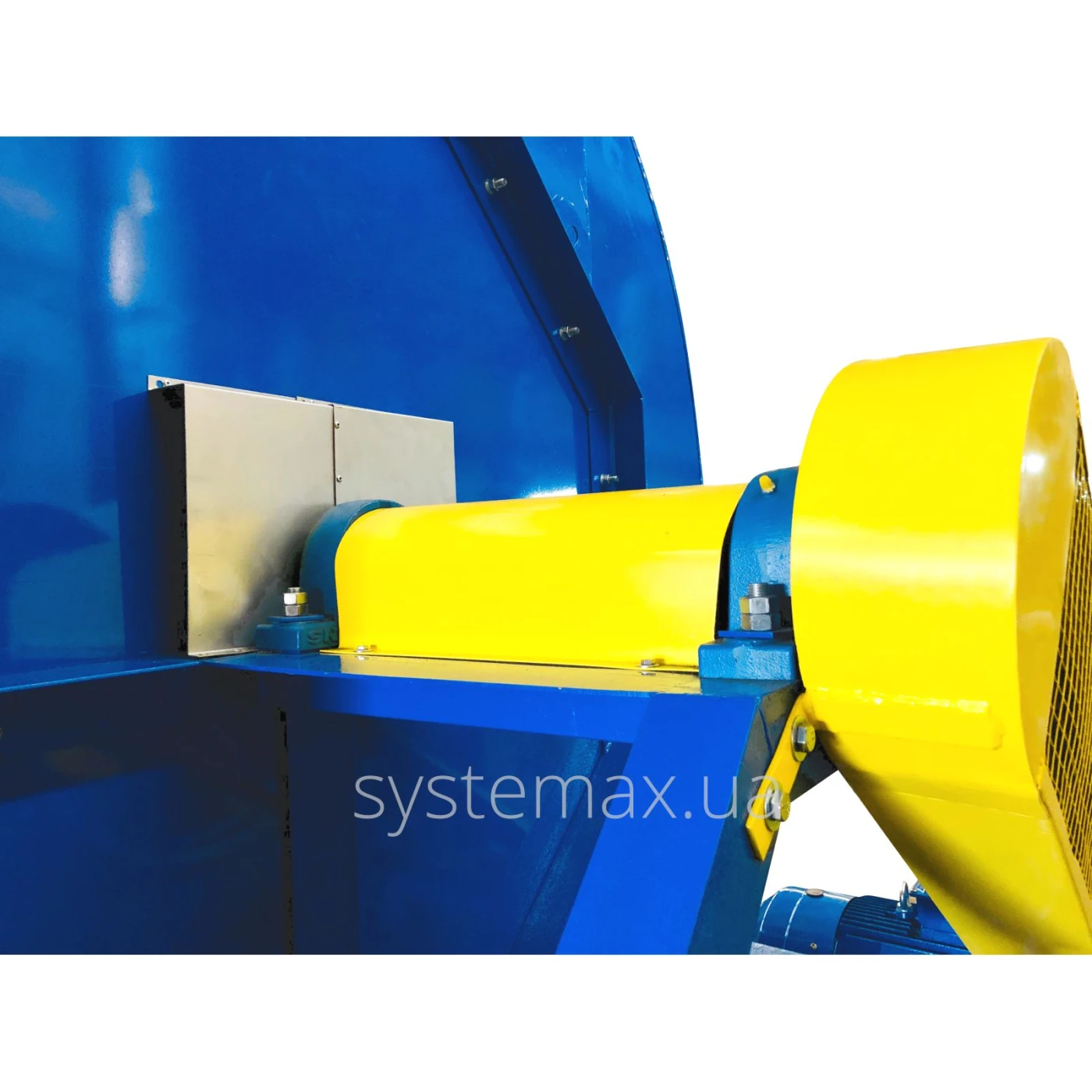

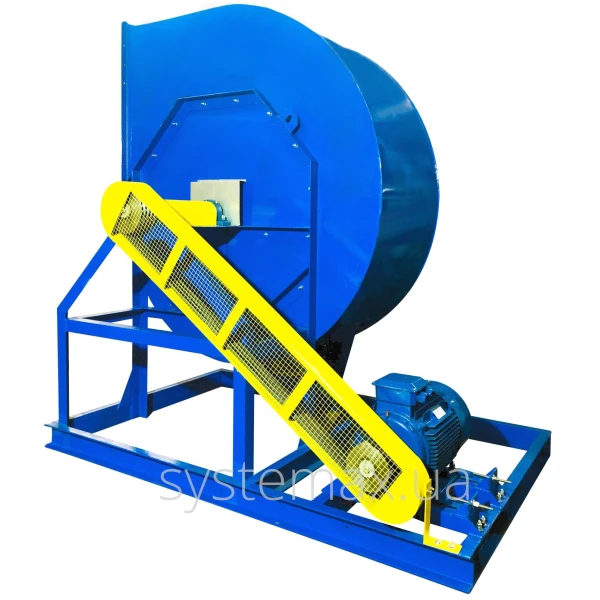

  • виконання через клино-ремінну передачу (схема 5);

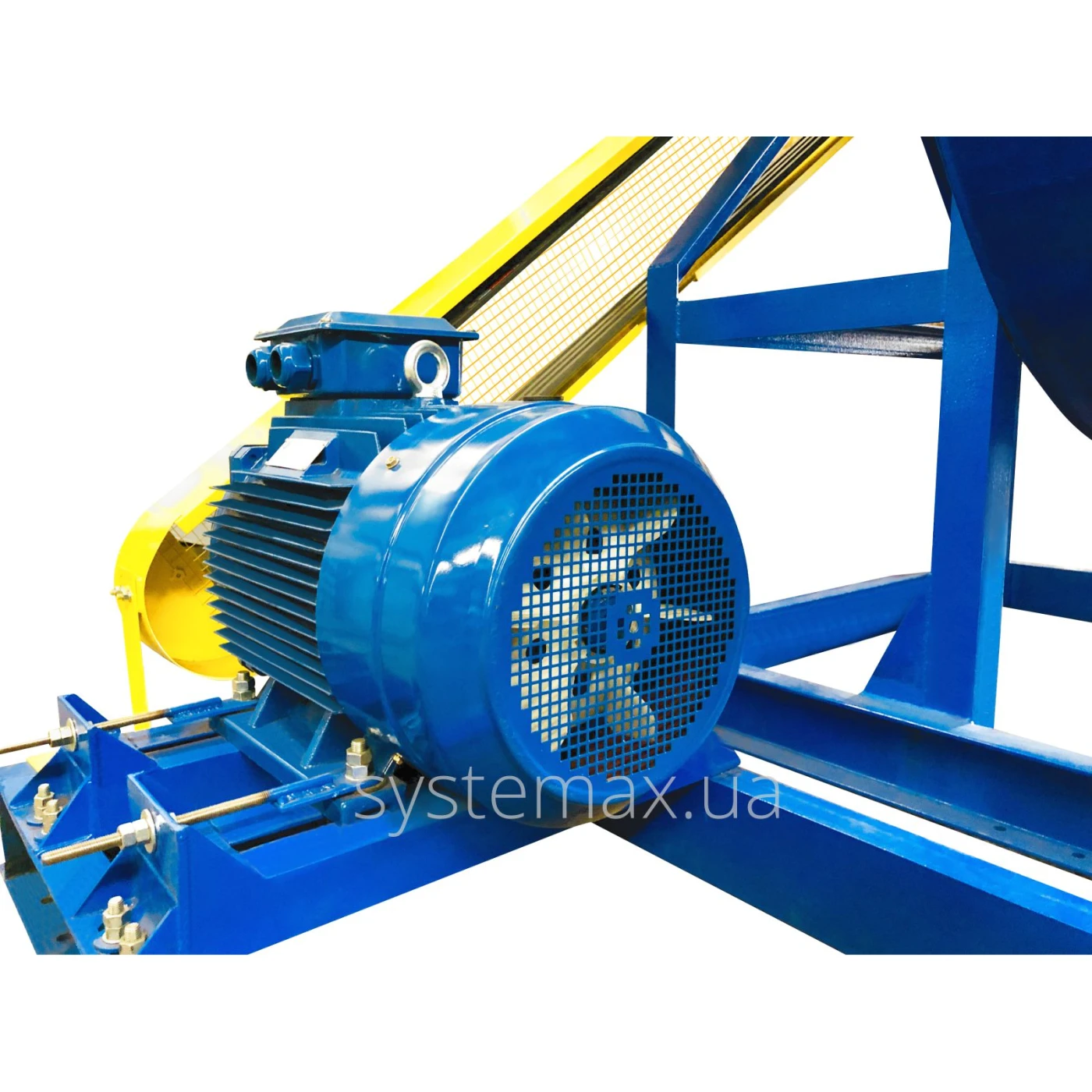

  • електродвигун загальнопромисловий (вибухозахищений - під замовлення);
  • напруга мережі 380 В.

Застосування ВЦ 4-76

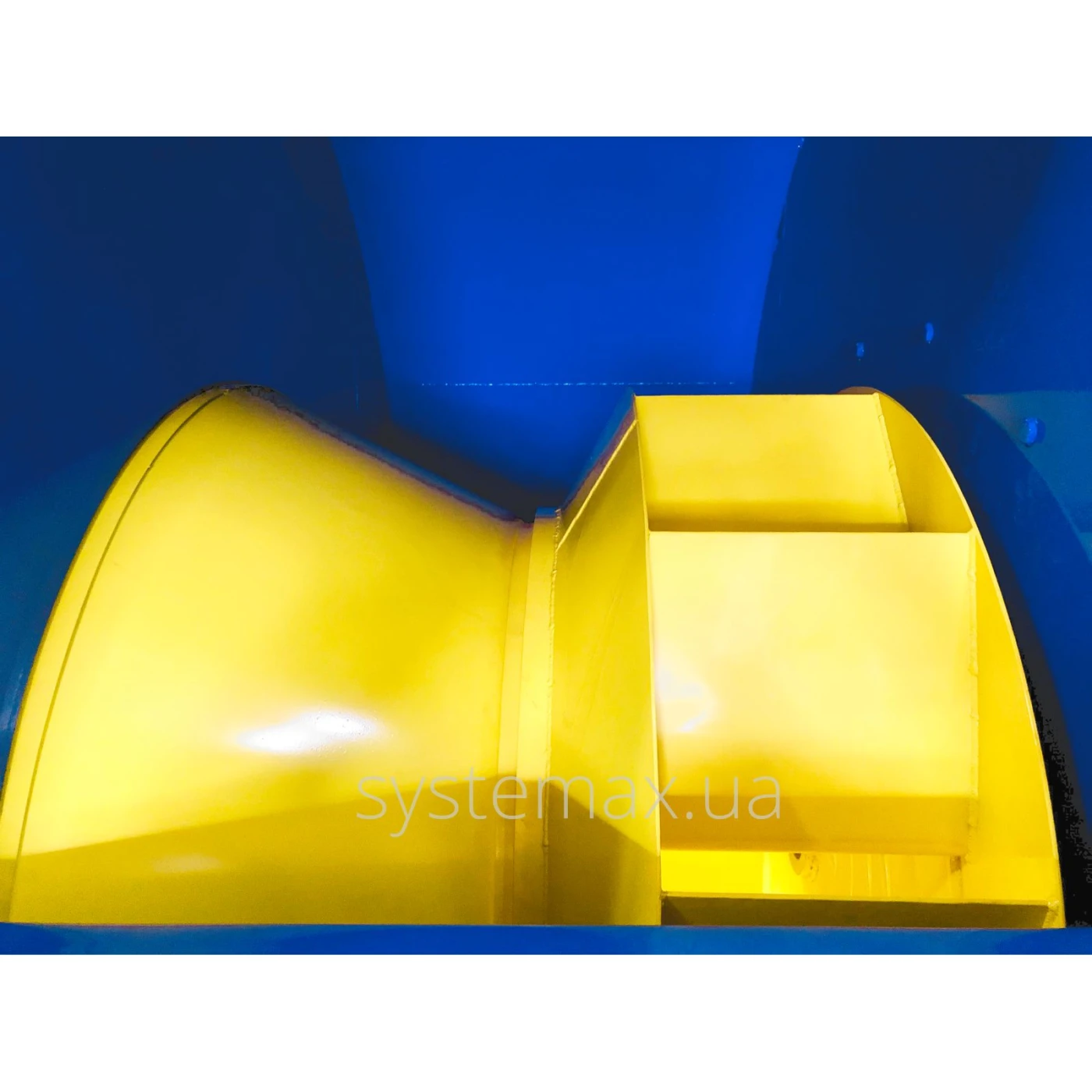

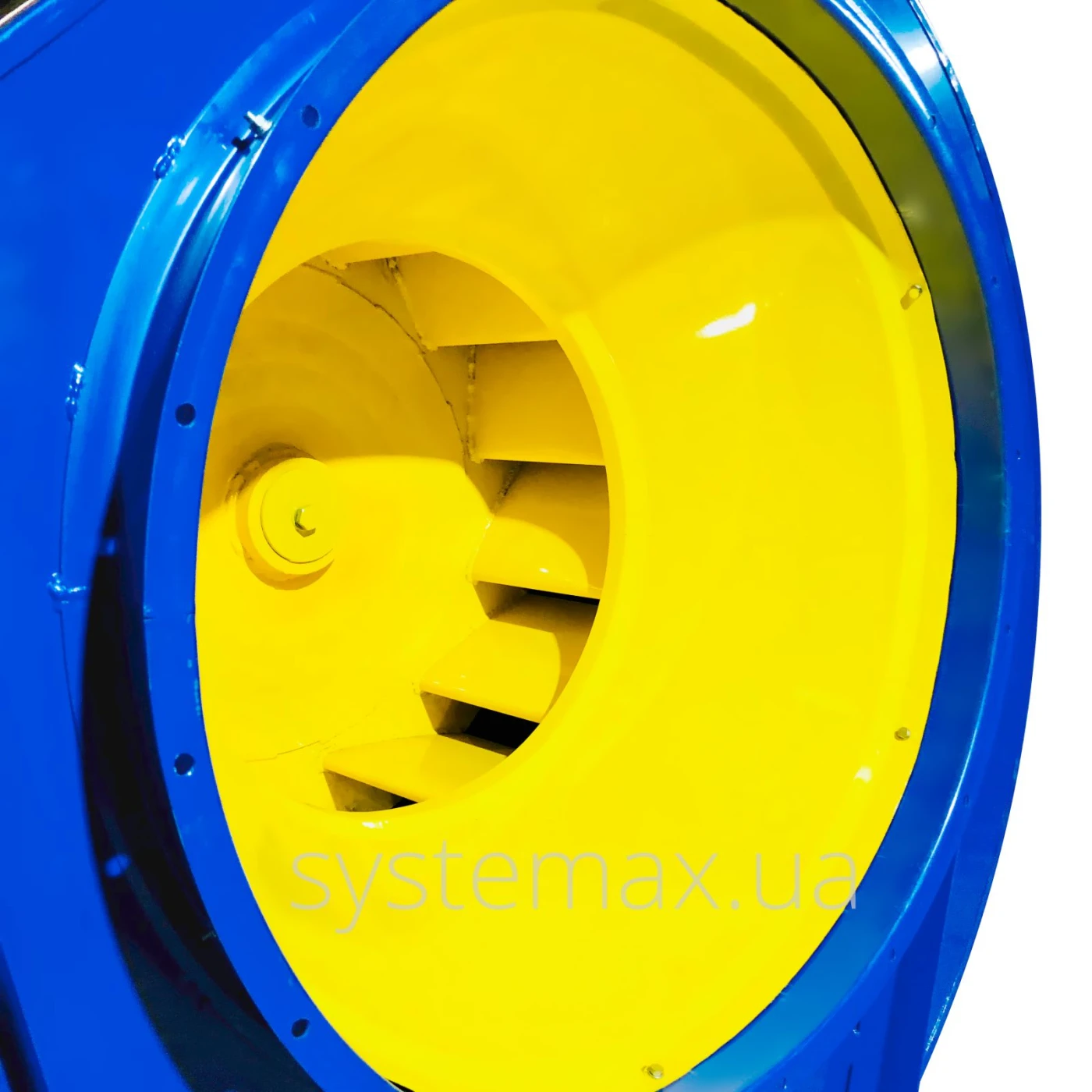

Центробіжні вентилятори ВЦ 4-76 відносяться до серії вентиляторів низького тиску. Це єдина модель, яка має пустотілі лопатки робочого колеса. Чудово працює при підвищених температурах робочого середовища аж до 160°С і не піддається температурним деформаціям.

ВЦ 4 76 - жаростійкий вентилятор. Використовується переважно на хлібоприймальних підприємствах (елеваторах) для сушки зерна в зерносушильних апаратах. Переміщуваним середовищем є суміш повітря і неагресивних газоподібних продуктів згорання твердих, рідких і газоподібних палив з вмістом пилу та інших твердих домішок не більше 100 мг/м³. Липких речовин і волокнистих матеріалів бути не повинно.



Напрям обертання вентилятора ВЦ 4-76 і кути повороту корпусу улітки

Напрям і кут повороту корпуса центробіжного вентилятора ВЦ 4-76 (ВР 89-76)

Позначення на схемі

ПР - праве обертання вентилятора: ВЦ 4-76 (правий)
ЛІВ - ліве обертання вентилятора: ВЦ 4-76 (лівий)
0°...315° - кут повороту корпуса вентилятора


Як визначити напрям обертання

Напрям корпуса вентилятора відповідає напряму обертання робочого колеса і визначається З БОКУ ВСМОКТУВАННЯ ПОВІТРЯ:

  • обертання ПРАВЕ - якщо спіраль улітки направлена ЗА часовою стрілкою
  • обертання ЛІВЕ - екщо спіраль улітки направлена ПРОТИ часової стрілки


кути повороту корпуса ВЦ 4-76

Всі центробіжні вентилятори ВЦ 4-76 мають можливість зміни кута повороту улітки. Це суттєво спрощує монтаж як самого вентилятора, так і повітропроводів, що до нього підводяться. Повертатись корпус може на 45°, 90°, 135°, 180°, 225°, 270° и 315°.


×
