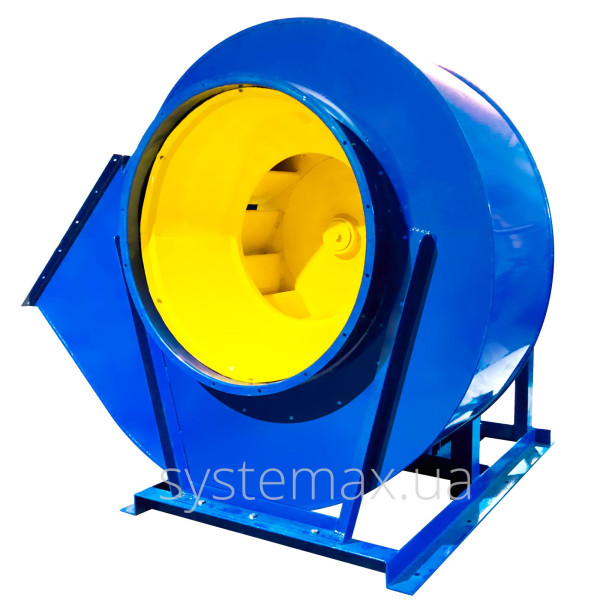

ВЦ 4-76 №12,5 (ВР 89-76-12,5) вентилятор центробіжний жаростійкий

Зроблено в Україні
ВЦ 4-76 №12,5 (ВР 89-76-12,5) вентилятор центробіжний жаростійкий
ТехконтрольВся продукція пройшла випробування
ГОСТ, ДСТУ, ISO 9001Відповідність стандартам
Вітчизняний виробникПромислового обладнання
Ціна:
93 600 грн з ПДВ
Виготовлення під замовлення 5-7 днів
Комплектація електродвигунами:
Показати всі комплектації

×
ВЦ 4-76 №12,5 (ВР 89-76-12,5) вентилятор центробіжний жаростійкий
ВЦ 4-76 №12,5 (ВР 89-76-12,5) вентилятор центробіжний жаростійкий без електродвигуна
93 600 грн з ПДВ
×
Ми Вам передзвонимо!
ВЦ 4-76 №12,5 (ВР 89-76-12,5) вентилятор центробіжний жаростійкий
ВЦ 4-76 №12,5 (ВР 89-76-12,5) вентилятор центробіжний жаростійкий
×
Ми Вам відповімо!
ВЦ 4-76 №12,5 (ВР 89-76-12,5) вентилятор центробіжний жаростійкий
ВЦ 4-76 №12,5 (ВР 89-76-12,5) вентилятор центробіжний жаростійкий
+38 (044) 334-44-27
+38 (044) 424-74-74
+38 (067) 948-88-87
+38 (050) 888-93-83
info@systemax.ua
+38 (063) 995-99-09
Visa Mastercard Приват24 новая почта

Огляд центробіжного вентилятора ВЦ 4-76 No12,5

Основні дані

  • вентилятор центробіжний жаростійкий;
  • температура робочого середовища до 160°С;
  • матеріал вуглецева сталь (під замовлення - нержавіюча сталь);
  • фарбування вентилятора - порошкове;
  • можливість повороту корпуса улітки з кроком 45°;
  • обертання робочого колеса ліве або праве;
  • діаметр робочого колеса 1250 мм;
  • кількість лопаток робочого колеса 12 шт.;
  • лопатки загнуті назад;
  • виконання 5 (привід через клино-ремінну передачу);
  • продуктивність 43050 ... 69600 м³/год;
  • робочий тиск 950 ... 2400 Па;
  • комплектація електродвигунами потужністю 18,5 ... 75 кВт;
  • напруга мережі 380 В;
  • гарантія 2 роки.

Застосування та аналоги центробіжного вентилятора ВЦ 4-76 №12,5

ВЦ 4-76-12,5 на заводі СИСТЕМАКС виготовляється у відповідності з умовами ТУ У 29.2-36342124-01-2017. Область застосування - елеватори (хлібоприймальні підприємства, де вентилятор використовується для сушіння зерна в зерносушильних апаратах), а також інші об'єкти з необхідністю переміщення газо-повітряних мас з температурою не вище 160°С і вмістом дрібнодисперсних часток не більше 100 мг/м³.

Найбільш розповсюджені варіанти маркувань моделі серед виробників вентиляційного обладнання України:

  • ВЦ 4-76 №12,5   (ВЦ 4-76-12,5)
  • ВР 89-76 №12,5   (ВР 189-76-12,5)


Напрям обертання вентилятора ВЦ 4-76-12,5 та кути повороту корпуса улітки

Напрям і кут повороту корпусу центробіжного вентилятора ВЦ 4-76 №12,5 (ВР 89-76-12,5)

Позначення на схемі

ПР - праве обертання вентилятора: ВЦ 4-76 №12,5 (правий)
ЛІВ - ліве обертання вентилятора: ВЦ 4-76 №12,5 (лівий)
0°...315° - кут повороту корпуса вентилятора


Як визначити напрямок обертання

Напрям корпуса вентилятора відповідає напряму обертання робочого колеса і визначається З БОКУ ВСМОКТУВАННЯ ПОВІТРЯ:

  • обертання ПРАВЕ - якщо спіраль улітки направлена ЗА годинниковою стрілкою
  • обертання ЛІВЕ - якщо спіраль улітки направлена ПРОТИ годинникової стрілки


Кути повороту корпуса ВЦ 4-76 12,5

Всі центробіжні вентилятори ВЦ 4-76 12,5 мають можливість зміни кута повороту равлика. Це суттєво спрощує монтаж як самого вентилятора, так і повітропроводів, що до нього підводяться. Повертатись улітка може на 45°, 90°, 135°, 180°, 225°, 270° та 315°.



Технічні параметри ВЦ 4-76 №12,5 (ВР 89-76-12,5)

Центробіжний
вентилятор
Електродвигун Параметри вентилятора в робочій зоні Габаритні розміри
Довжина × Ширина × Висота
Повна маса
Марка Потужність Частота обертання Продуктивність Тиск
кВт об/хв м³/ч Па мм кг
ВЦ 4-76 №12,5 АІР180М6 18,5 1 000 43 050 950 ...×...×... 1 020
АІР200М6 22 1 000 45 800 1 050 ...×...×... 1 055
АІР200L6 30 1 000 50 200 1 300 ...×...×... 1 085
АІР225М6 37 1 000 54 150 1 510 ...×...×... 1 220
АІР250S6 45 1 000 58 200 1 750 ...×...×... 1 325
АІР250М6 55 1 000 62 350 2 020 ...×...×... 1 380
АІР280S6 75 1 000 69 600 2 400 ...×...×... 1 550


Конструктивні особливості ВЦ 4-76-12,5

Вузли вентилятора ВЦ 4-76 №12,5

  • Корпус вентилятора ВЦ 4-76 №12,5 (улітка)
    Корпус металевий, зварний, спіральної форми. Правого або лівого обертання. Має круглий вхідний і квадратний вихідний патрубки з приєднувальними фланцями. Улітку можна переставляти (перекручувати) на рамі, тим самим змінюючи напрям виходу повітря із вентилятора згідно ГОСТ 5976. Для забезпечення гарантійних умов на вентилятор кут повороту улітки виставляється на заводі. Він може бути як стандартно кратним 45°, так і будь-яким згідно побажань замовника.

  • Робоче колесо
    Робоче колесо металеве, зварне, правого або лівого обертання. Насаджується на проміжний вал.

  • Підшипниковий вузол
    Складається із проміжного вала і двох підшипників, на яких вал обертається. Використовуються підшипники - SNR, Франція. Відрізняються високою надійністю і довговічністю. Використовуються замість давно застарілих і непрактичних масляних ванн.

  • Клино-ремінна передача
    Складається із клинових ременів, ведучого і веденого шківів. Передає крутний момент з вала електродвигуна на проміжний вал вентилятора.

  • Електродвигун АІР для улітки ВЦ 4-76 №12,5 схема 5
    Електродвигун встановлюється на полозках на станині. Полозки дозволяють регулювати натяг ременів зміною позиції двигуна. Для комплектації ВЦ 4-76-12,5 по схемі виконання №5 підходять двигуни потужністю від 18,5 до 75 кВт з частотою обертання 1000 об/хв. Загальнопромислові асинхронні електродвигуни з короткозамкненим ротором серії АІР входять в базову комплектацію пилового вентилятора. Але, в залежності від умов експлуатації, може бути встановлений електромотор іншої серії.

  • Станина вентилятора (рама)
    Станина металева, зварна. До неї кріпляться всі основні вузли центробіжного вентилятора. Для кріплення до монтажної поверхні в рамі передбачені отвори, які також можуть бути використані для установки вентилятора на віброізолятори.


ВИ МОЖЕТЕ ОКРЕМО ЗАМОВИТИ КОЖЕН ІЗ ВУЗЛІВ ВЕНТИЛЯТОРА ВЦ 4-76 12,5
ЗВ'ЯЖІТЬСЯ З МЕНЕДЖЕРОМ



Матеріал корпусу і робочого колеса

  • Вуглецева сталь
    Стандартне виконання. Використовується в більшості випадків. Саме поширене.

  • Нержавіюча сталь
    Корозійностійке виконання. Використовується у випадках, коли радіальний вентилятор працює в умовах з підвищеною агресивністю робочого середовища.
    .

Конструктивне виконання вентилятора ВЦ 4 76 12,5

Жаростійкий вентилятор ВЦ 4-76-12,5 виконаний по схемі №5 і конструктивно влаштований так, що передача крутного моменту від електродвигуна на робоче колесо вентилятора здійснюється через клино-ремінну передачу і підшипниковий вузол SNR.

Що дає 5-та схема:

  • підбираючи розміри шківів можна корегувати передаточне число і як наслідок - частоту обертання робочого колеса і продуктивність вентилятора;
  • клинові ремені сприяють "згладженому" і безпечному пуску/зупинці вентилятора і електродвигуна, що особливо актуально у випадку раптового виходу з ладу одного з них.




Переваги наших вентиляторів

  • надійність конструкції
  • підвищена продуктивність
  • низькі експлуатаційні затрати
  • висока якість матеріалів
  • висока точність балансування робочого колеса
  • комплектація якісними електродвигунами
  • порошкове фарбування вузлів вентилятора
  • доступна ціна
  • 2 роки гарантія


Підшипниковий вузол SNR

Підшипниковий вузол SNR на вентиляторі ВЦ 4-76 №12,5 по схемі 5

Переваги підшипникових вузлів SNR (SNR Roulements, Annecy, France)

  • Надійність:
    Якість виготовлення підшипників SNR дозволяє встановити гарантійний термін служби 12 років з моменту введення в експлуатацію, з можливістю продовження до 18 років.

  • Захищеність:
    Клас захисту підшипників SNR - IP68. Герметичність такої конструкції забезпечує захист і надійне змащування навіть в умовах підвищеної вологості та забрудненості.

  • Оптимальний температурний режим:
    Підшипниковий вузол SNR для промислового вентилятора допускає експлуатацію в діапазоні граничних температур -40°С...+80°С, а підшипниковий вузол SNR для димососа - в діапазоні температур -50°С...+180°С.


Додаткові опції

У підшипниковий вузол SNR при необхідності можна установити:

  • датчик (PMS P-ABL) автоматичного зчитування рівня мастила і температурного нагріву мастила;
  • одноточковий лубрикатор (READY BOOSTER), який буде автоматично додавати мастильний матеріал в герметичний підшипник при досягненні критичного рівня, без зовнішнього втручання оператора.



На ринку України можна купити вентилятори з китайськими підшипниковими вузлами, що називається «подешевше». Але як наслідок, із-за неякісних підшипників з'являється неспіввісність валів і розбалансування робочого колеса. Така «економія» тягне за собою великі експлуатаційні затрати на ремонт і транспортування вентилятора, та головне, простоювання вашого виробництва. У цьому відношенні французькі підшипникові вузли SNR являються еталоном якості та додатковою гарантією безперебійної роботи вашого вентилятора.



Робоче колесо вентилятора ВЦ 4-76 №12,5

Фото лопаток робочого колеса центробіжного вентилятора ВЦ 4-76-12,5

Особливості

Робоче колесо має діаметр 1250 мм (D=1,0×Dн) і складається із 12-ти назад загнутих лопаток. Відмінна особливість - лопатки пустотілі. Завдяки цьому конструкція колеса стійка до температурних деформацій і дозволяє вентилятору переміщувати робоче середовище з температурою до 160°С.

Виготовлене на заводі робоче колесо завжди проходить статичне балансування. Динамічне балансування проводиться уже на повністю зібраному вентиляторі.



Габаритні та приєднувальні розміри жаростійкого вентилятора ВЦ 4 76 12,5

Креслення схеми виконання 5.1

Креслення ВЦ 4-76 №12,5 схема 5.1 - Вид спереду
Креслення ВЦ 4-76 №12,5 схема 5.1 - Вид збоку
Креслення ВЦ 4-76 №12,5 схема 5.1 - Вид зверху

Креслення схеми виконання 5.2

Креслення ВЦ 4-76 №12,5 схема 5.2 - Вид спереду
Креслення ВЦ 4-76 №12,5 схема 5.2 - Вид збоку і зверху


Аеродинамічна характеристика радіального вентилятора ВР 89-76-12,5 (ВЦ 4-76-12,5)

Аеродинаміка центробіжного вентилятора ВЦ 4-76 №12,5

Пошук робочої точки ВЦ 4-76 №12,5: продуктивність і тиск

На графіку представлені криві потужності електродвигунів, а також криві кількості обертів. Для визначення параметрів того чи іншого комплекту вентилятора ВЦ 4-76-12,5 потрібно знайти перетин кривої потужності електродвигуна (кВт) і кривої кількості обертів (об/хв). Точка перетину і буде являтись робочою точкою вентилятора - відповідно відклавши на горизонтальну вісь вниз - значення продуктивності (м³/год) і на вертикальну вісь - значення тиску (Па).

У випадку, якщо крива потужності електродвигуна лежить вище кривої кількості обертів, потрібно криву потужності опустити паралельно вниз (узявши по крайнім точкам) до перетину з кривою обертів, що і буде являтись робочою точкою.

У випадку, якщо крива потужності лежить вище кривої кількості обертів, то даний електродвигун не комплектується з вентилятором, в протилежному випадку він просто не витримає навантаження і вийде з ладу.



Якщо у Вас виникли складнощі з визначенням технічних характеристик вентилятора ВЦ 4-76 №12,5, просто зателефонуйте нам на гарячу лінію +38 (044) 334-44-27 і наші спеціалісти з радістю допоможуть Вам!



Вентилятор центробіжний ВЦ 4-76 №12,5 купити в Києві або з доставкою по Україні

ПК «СИСТЕМАКС» виробляє вентилятори ВЦ 4-76-12-5 згідно з усіма стандартами та перевіряє кожне обладнання у відділі контролю якості. Виробник надає гарантію на 2 роки та впевнений в довговічності свого обладнання. Це вентиляційний пристрій необхідний та має попит на виробництвах та в промисловості.

Порошкове фарбування вентилятора (жовтий, синій кольори), якісні запчастини, ідеально відбалансовані робочі колеса, покращені показники продуктивності – все це характеризує наше обладнання як високоякісне та надійне. Компанія займається також і зовнішньою торгівлею, виробляються прилади на експорт.

Виконуємо різні нестандартні виконання вентилятора ВЦ 4 76 12 5: посилений вентилятор з нержавіючої сталі, дуттєвий вентилятор з вибухозахищеним двигуном, видувний вентилятор з правим (лівим) обертанням. Менеджери підбрають вентилятор навіть якщо потрібна заміна вентилятора та доставляємо обладнання, у якого ідентичні технічні характеристики. У доставці з вентиляторами поставляються паспорт та інструкція з експлуатації. В них зазначені всі дані з гарантії, інформація про монтаж, установка вентилятора, його обслуговування. Наші кращі фахівці щодня працюють для найвищої якості виготовлення, щоб виготовити преміальний продукт зі швидкою перевіреними перевізниками.

Купити вентилятор ВЦ 4-76 12-5 та підібрати до нього додаткові комплектуючі можна у нас на сайті, де Ви знайдете зазначені всі дані: розшифрування маркування, точна вага, габарити та розміри зображені на креслені схеми виконання, графік аеродинаміки, продуктивність, тиск, потужність. Все це можна дізнатись та зробити замовлення по телефону або приїхавши в наш офіс в Києві. Наші менеджери завжди готові допомогти.
