ВЕНТС ОВК (VENTS OVK) осьові вентилятори круглий фланець
| Найменування моделі | Діаметр крильчатки | Напруга | Продуктивність | Тиск | Вага | Ціна |
| ОВК 2Е 200 Перейти » договірна | 200 мм | 220 В | 860 м³/год | 98 Па | 2,8 кг | договірнаЗамовити
|
| ОВК 2Е 250 Перейти » договірна | 250 мм | 220 В | 1050 м³/год | 118 Па | 3,8 кг | договірнаЗамовити
|
| ОВК 2Д 250 Перейти » договірна | 250 мм | 380 В | 1060 м³/год | 124 Па | 3,8 кг | договірнаЗамовити
|
| ОВК 4Е 250 Перейти » договірна | 250 мм | 220 В | 800 м³/год | 70 Па | 3,4 кг | договірнаЗамовити
|
| ОВК 4Д 250 Перейти » договірна | 250 мм | 380 В | 850 м³/год | 74 Па | 3,4 кг | договірнаЗамовити
|
| ОВК 2Е 300 Перейти » договірна | 300 мм | 220 В | 2230 м³/год | 130 Па | 5,9 кг | договірнаЗамовити
|
| ОВК 2Д 300 Перейти » договірна | 300 мм | 380 В | 2310 м³/год | 130 Па | 5,1 кг | договірнаЗамовити
|
| ОВК 4Е 300 Перейти » договірна | 300 мм | 220 В | 1340 м³/год | 93 Па | 5,0 кг | договірнаЗамовити
|
| ОВК 4Д 300 Перейти » договірна | 300 мм | 380 В | 1310 м³/год | 99 Па | 5,1 кг | договірнаЗамовити
|
| ОВК 4Е 350 Перейти » договірна | 350 мм | 220 В | 2500 м³/год | 118 Па | 7,5 кг | договірнаЗамовити
|
| ОВК 4Д 350 Перейти » договірна | 350 мм | 380 В | 2520 м³/год | 118 Па | 7,5 кг | договірнаЗамовити
|
| ОВК 4Е 400 Перейти » договірна | 400 мм | 220 В | 3580 м³/год | 138 Па | 8,5 кг | договірнаЗамовити
|
| ОВК 4Д 400 Перейти » договірна | 400 мм | 380 В | 3740 м³/год | 138 Па | 8,5 кг | договірнаЗамовити
|
| ОВК 4Е 450 Перейти » договірна | 450 мм | 220 В | 4680 м³/год | 115 Па | 10,0 кг | договірнаЗамовити
|
| ОВК 4Д 450 Перейти » договірна | 450 мм | 380 В | 5280 м³/год | 123 Па | 10,0 кг | договірнаЗамовити
|
| ОВК 6Е 450 Перейти » договірна | 450 мм | 220 В | 3200 м³/год | 98 Па | 10,0 кг | договірнаЗамовити
|
| ОВК 6Д 450 Перейти » договірна | 450 мм | 380 В | 3500 м³/год | 105 Па | 10,0 кг | договірнаЗамовити
|
| ОВК 4Е 500 Перейти » договірна | 500 мм | 220 В | 7060 м³/год | 120 Па | 14,0 кг | договірнаЗамовити
|
| ОВК 4Д 500 Перейти » договірна | 500 мм | 380 В | 6570 м³/год | 123 Па | 14,0 кг | договірнаЗамовити
|
| ОВК 6Е 500 Перейти » договірна | 500 мм | 220 В | 4880 м³/год | 110 Па | 14,0 кг | договірнаЗамовити
|
| ОВК 6Д 500 Перейти » договірна | 500 мм | 380 В | 4900 м³/год | 110 Па | 14,0 кг | договірнаЗамовити
|
| ОВК 4Е 550 Перейти » договірна | 550 мм | 220 В | 8800 м³/год | 146 Па | 16,5 кг | договірнаЗамовити
|
| ОВК 4Д 550 Перейти » договірна | 550 мм | 380 В | 9700 м³/год | 170 Па | 16,5 кг | договірнаЗамовити
|
| ОВК 6Е 550 Перейти » договірна | 550 мм | 220 В | 6400 м³/год | 94 Па | 16,5 кг | договірнаЗамовити
|
| ОВК 6Д 550 Перейти » договірна | 550 мм | 380 В | 6400 м³/год | 110 Па | 16,5 кг | договірнаЗамовити
|
| ОВК 4Е 630 Перейти » договірна | 630 мм | 220 В | 11900 м³/год | 223 Па | 20,0 кг | договірнаЗамовити
|
| ОВК 4Д 630 Перейти » договірна | 630 мм | 380 В | 12200 м³/год | 178 Па | 20,0 кг | договірнаЗамовити
|
| ОВК 6Е 630 Перейти » договірна | 630 мм | 220 В | 10900 м³/год | 110 Па | 20,0 кг | договірнаЗамовити
|
| ОВК 6Д 630 Перейти » договірна | 630 мм | 380 В | 10950 м³/год | 160 Па | 20,0 кг | договірнаЗамовити
|
| ОВК 6Д 710 Перейти » договірна | 710 мм | 380 В | 15440 м³/год | 159 Па | 31,0 кг | договірнаЗамовити
|
| ОВК 8Д 710 Перейти » договірна | 710 мм | 380 В | 12000 м³/год | 37 Па | 31,0 кг | договірнаЗамовити
|
| ОВК 6Д 800 Перейти » договірна | 800 мм | 380 В | 25000 м³/год | 140 Па | 42,0 кг | договірнаЗамовити
|
| ОВК 8Д 800 Перейти » договірна | 800 мм | 380 В | 15550 м³/год | 130 Па | 42,0 кг | договірнаЗамовити
|
Огляд вентиляторів ВЕНТС ОВК
Загальні дані
- вентилятори осьового обертання;
- круглий корпус;
- настінний монтаж;
- корпус і крильчатка - металеві;
- полімерне покриття металу;
- максимальна продуктивність до 25 000 м³/час;
- максимальний рабочий тиск до 223 Па;
- напруга мережі 220 В або 380 В.
Застосування ВЕНТС ОВК
Осьові вентилятори ВЕНТС ОВК можна використовувати в любих приміщеннях, де необхідно організувати приточну чи витяжну вентиляцію. Вентилятори серії ОВК забезпечують чудову продуктивність у випадку, коли опір вентиляційної системи не високий.
Крім функцій вентиляції приміщень ці осьовики дуже часто використовують для обдуву та охолодження компресорно-конденсаторних блоків, для циркуляції повітря в сушильних камерах, для забезпечення повітрообміну в сільськогосподарських приміщеннях (курники, свинарники, корівники, погреби та інші).
Технічні параметри
| Осьовий вентилятор | Напруга мережі |
Сила струму |
Частота струму |
Кількість полюсів |
Частота обертання | Потужність | Продуктивність | Тиск | Рівень шуму | Температура повітря | Клас захисту | Вага | Діаметр крильчатки |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| В | А | Гц | шт. | об/хв | Вт | м³/ч | Па | дБ(А) | °С | кг | мм |
| ОВК 2Е 200 | 220 | 0,26 | 50 | 2 | 2300 | 55 | 860 | 98 | 48 | -30...+60 | IP 24 | 2,8 | 200 |
| ОВК 2Е 250 | 220 | 0,4 | 50 | 2 | 2400 | 80 | 1050 | 118 | 50 | -30...+60 | IP 24 | 3,8 | 250 |
| ОВК 2Д 250 | 380 | 0,22 | 50 | 2 | 2600 | 80 | 1060 | 124 | 51 | -30...+60 | IP 24 | 3,8 | 250 |
| ОВК 4Е 250 | 220 | 0,22 | 50 | 4 | 1380 | 50 | 800 | 70 | 38 | -30...+60 | IP 24 | 3,4 | 250 |
| ОВК 4Д 250 | 380 | 0,17 | 50 | 4 | 1400 | 60 | 850 | 74 | 38 | -30...+60 | IP 24 | 3,4 | 250 |
| ОВК 2Е 300 | 220 | 0,66 | 50 | 2 | 2300 | 145 | 2230 | 130 | 53 | -30...+60 | IP 24 | 5,9 | 300 |
| ОВК 2Д 300 | 380 | 0,25 | 50 | 2 | 2350 | 145 | 2310 | 130 | 52 | -30...+60 | IP 24 | 5,1 | 300 |
| ОВК 4Е 300 | 220 | 0,35 | 50 | 4 | 1350 | 75 | 1340 | 93 | 44 | -30...+60 | IP 24 | 5,0 | 300 |
| ОВК 4Д 300 | 380 | 0,22 | 50 | 4 | 1380 | 75 | 1310 | 99 | 45 | -30...+60 | IP 24 | 5,1 | 300 |
| ОВК 4Е 350 | 220 | 0,65 | 50 | 4 | 1380 | 140 | 2500 | 118 | 46 | -30...+60 | IP 24 | 7,5 | 350 |
| ОВК 4Д 350 | 380 | 0,38 | 50 | 4 | 1380 | 140 | 2520 | 118 | 46 | -30...+60 | IP 24 | 7,5 | 350 |
| ОВК 4Е 400 | 220 | 0,82 | 50 | 4 | 1380 | 180 | 3580 | 138 | 53 | -30...+60 | IP 24 | 8,5 | 400 |
| ОВК 4Д 400 | 380 | 0,47 | 50 | 4 | 1380 | 180 | 3740 | 138 | 54 | -30...+60 | IP 24 | 8,5 | 400 |
| ОВК 4Е 450 | 220 | 1,2 | 50 | 4 | 1350 | 250 | 4680 | 115 | 56 | -30...+60 | IP 24 | 10,0 | 450 |
| ОВК 4Д 450 | 380 | 0,6 | 50 | 4 | 1360 | 250 | 5280 | 123 | 56 | -30...+60 | IP 24 | 10,0 | 450 |
| ОВК 6Е 450 | 220 | 0,78 | 50 | 6 | 945 | 151 | 3200 | 98 | 52 | -30...+60 | IP 24 | 10,0 | 450 |
| ОВК 6Д 450 | 380 | 0,42 | 50 | 6 | 900 | 148 | 3500 | 105 | 53 | -30...+60 | IP 24 | 10,0 | 450 |
| ОВК 4Е 500 | 220 | 1,95 | 50 | 4 | 1300 | 420 | 7060 | 120 | 58 | -30...+60 | IP 24 | 14,0 | 500 |
| ОВК 4Д 500 | 380 | 0,9 | 50 | 4 | 1300 | 450 | 6570 | 123 | 60 | -30...+60 | IP 24 | 14,0 | 500 |
| ОВК 6Е 500 | 220 | 1,1 | 50 | 6 | 945 | 220 | 4880 | 110 | 56 | -30...+60 | IP 24 | 14,0 | 500 |
| ОВК 6Д 500 | 380 | 0,57 | 50 | 6 | 920 | 230 | 4900 | 110 | 57 | -30...+60 | IP 24 | 14,0 | 500 |
| ОВК 4Е 550 | 220 | 2,55 | 50 | 4 | 1300 | 550 | 8800 | 146 | 62 | -30...+60 | IP 24 | 16,5 | 550 |
| ОВК 4Д 550 | 380 | 1,5 | 50 | 4 | 1350 | 750 | 9700 | 170 | 64 | -30...+60 | IP 24 | 16,5 | 550 |
| ОВК 6Е 550 | 220 | 1,6 | 50 | 6 | 950 | 330 | 6400 | 94 | 58 | -30...+60 | IP 24 | 16,5 | 550 |
| ОВК 6Д 550 | 380 | 0,9 | 50 | 6 | 910 | 337 | 6400 | 110 | 61 | -30...+60 | IP 24 | 16,5 | 550 |
| ОВК 4Е 630 | 220 | 3,5 | 50 | 4 | 1360 | 750 | 11900 | 223 | 67 | -30...+60 | IP 24 | 20,0 | 630 |
| ОВК 4Д 630 | 380 | 1,6 | 50 | 4 | 1320 | 800 | 12200 | 178 | 69 | -30...+60 | IP 24 | 20,0 | 630 |
| ОВК 6Е 630 | 220 | 2,4 | 50 | 6 | 850 | 540 | 10900 | 110 | 59 | -30...+60 | IP 24 | 20,0 | 630 |
| ОВК 6Д 630 | 380 | 1,45 | 50 | 6 | 900 | 550 | 10950 | 160 | 59 | -30...+60 | IP 24 | 20,0 | 630 |
| ОВК 6Д 710 | 380 | 2,0 | 50 | 6 | 830 | 1150 | 15440 | 159 | 63 | -30...+60 | IP 24 | 31,0 | 710 |
| ОВК 8Д 710 | 380 | 1,5 | 50 | 8 | 710 | 700 | 12000 | 137 | 61 | -30...+60 | IP 24 | 31,0 | 710 |
| ОВК 6Д 800 | 380 | 3,7 | 50 | 6 | 915 | 1850 | 25000 | 140 | 67 | -30...+60 | IP 24 | 42,0 | 800 |
| ОВК 8Д 800 | 380 | 1,7 | 50 | 8 | 710 | 700 | 15550 | 130 | 66 | -30...+60 | IP 24 | 42,0 | 800 |
Конструктивні особливості VENTS OVK
ВЕНТС ОВК – це промислові вентилятори, які мають відповідне виконання: корпус металевий, крильчатка також металева. Це забезпечує необхідну жорсткість, міцність і надійність обладнання. Завдяки якісному полімерно-порошковому фарбуванню усіх металевих елементів вентилятор не іржавіє. Корпус ВЕНТС ОВК круглий - має круглу приєднувальну пластину для кріплення вентилятора до стіни. На корпусі розміщена пластмасова клемна коробка із кабелем для зручного підключення вентилятора в электричну мережу.
Приводом вентилятора служить електродвигун BLAUBERG (Німеччина). Ці двигуни дуже надійні і довговічні – все завдяки німецькій якості виготовлення і підшипникам кочення, які забезпечують термін служби більше 40 000 годин. Перегрів цим двигунам не загрожує, так як в них вбудований тепловий захист. Якщо захист спрацьовує, то двигун вимикається. Після охлаждении до нормальної температури він знову автоматично вмикається.
Габаритні розміри
| Осьовий вентилятор | Розміри, мм | ||||
|---|---|---|---|---|---|
| ØD | ØD1 | ØD2 | Ød | L | |
| ОВК 2Е 200 | 210 | 250 | 280 | 7 | 125 |
| ОВК 2Е 250 | 260 | 295 | 340 | 7 | 135 |
| ОВК 2Д 250 | 260 | 295 | 340 | 7 | 135 |
| ОВК 4Е 250 | 260 | 295 | 340 | 7 | 135 |
| ОВК 4Д 250 | 260 | 295 | 340 | 7 | 135 |
| ОВК 2Е 300 | 317 | 380 | 397 | 9 | 145 |
| ОВК 2Д 300 | 317 | 380 | 397 | 9 | 145 |
| ОВК 4Е 300 | 317 | 380 | 397 | 9 | 145 |
| ОВК 4Д 300 | 317 | 380 | 397 | 9 | 145 |
| ОВК 4Е 350 | 374 | 442 | 460 | 9 | 165 |
| ОВК 4Д 350 | 374 | 442 | 460 | 9 | 165 |
| ОВК 4Е 400 | 417 | 504 | 528 | 9 | 220 |
| ОВК 4Д 400 | 417 | 504 | 528 | 9 | 220 |
| ОВК 4Е 450 | 465 | 578 | 607 | 11 | 230 |
| ОВК 4Д 450 | 465 | 578 | 607 | 11 | 230 |
| ОВК 6Е 450 | 465 | 578 | 607 | 11 | 230 |
| ОВК 6Д 450 | 465 | 578 | 607 | 11 | 230 |
| ОВК 4Е 500 | 520 | 590 | 655 | 11 | 250 |
| ОВК 4Д 500 | 520 | 590 | 655 | 11 | 250 |
| ОВК 6Е 500 | 520 | 590 | 655 | 11 | 250 |
| ОВК 6Д 500 | 520 | 590 | 655 | 11 | 250 |
| ОВК 4Е 550 | 570 | 645 | 710 | 11 | 260 |
| ОВК 4Д 550 | 570 | 645 | 710 | 11 | 260 |
| ОВК 6Е 550 | 570 | 645 | 710 | 11 | 260 |
| ОВК 6Д 550 | 570 | 645 | 710 | 11 | 260 |
| ОВК 4Е 630 | 650 | 760 | 800 | 11 | 275 |
| ОВК 4Д 630 | 650 | 760 | 800 | 11 | 275 |
| ОВК 6Е 630 | 650 | 760 | 800 | 11 | 275 |
| ОВК 6Д 630 | 650 | 760 | 800 | 11 | 275 |
| ОВК 6Д 710 | 725 | 820 | 890 | 13 | 350 |
| ОВК 8Д 710 | 725 | 820 | 890 | 13 | 350 |
| ОВК 6Д 800 | 800 | 900 | 970 | 13 | 350 |
| ОВК 8Д 800 | 800 | 900 | 970 | 13 | 350 |
Де і як встановлюються осьові вентилятори ВЕНТС ОВК
Осьові вентилятори ВЕНТС ОВК встановлюються на зовнішніх стінах будівель, на зовнішніх стінках холодильних агрегатів і т.д. Тобто, вони повинні безпосередньо контактувати із зовнішнім повітрям. Монтаж вентилятора на стіні виконують завдяки його круглій монтажній пластині. Із-за форми цієї монтажної пластини в стіні потрібно робити круглий отвір.
Підключення вентилятора до електричної мережі виконується з використанням клемної коробки і кабеля (передбачено комплектацією).
Швидкість обертання вентилятора, і як наслідок – його продуктивність, можна регулювати. Для регулювання частоти обертів підключають тиристорний або автотрансформаторний регулятор. Кожен із них працює по-своєму: тиристорний регулятор – дозволяє змінювати швидкість плавно, в той час як автотрансформаторный – тільки ступінчасто. У випадку, якщо вентилятор не один, а декілька, і є необхідність регулювати работу всіх вентиляторов одночасно – тоді їх можна подключити до одного регулятора. Головне врахувати, щоб сумарні потужність і сила струму вентиляторів не перевищили номінальні потужність і силу струму регулятора.

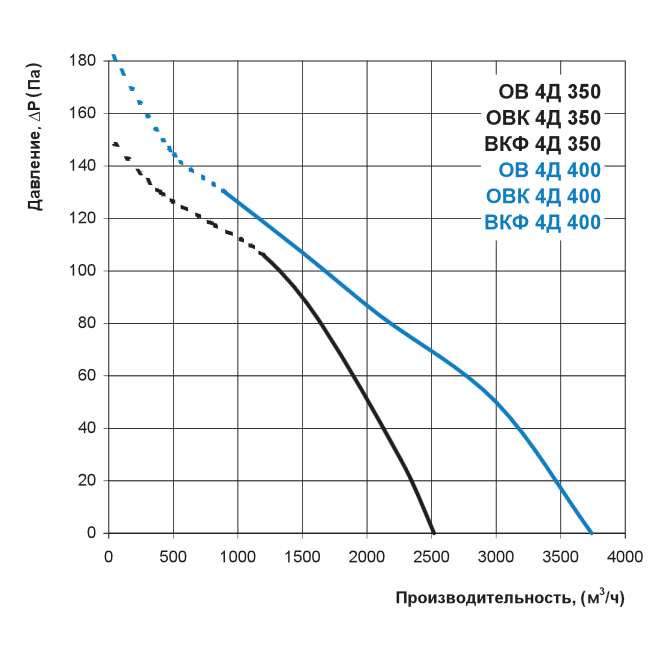

Аеродинамічні характеристики ВЕНТС ОВК
