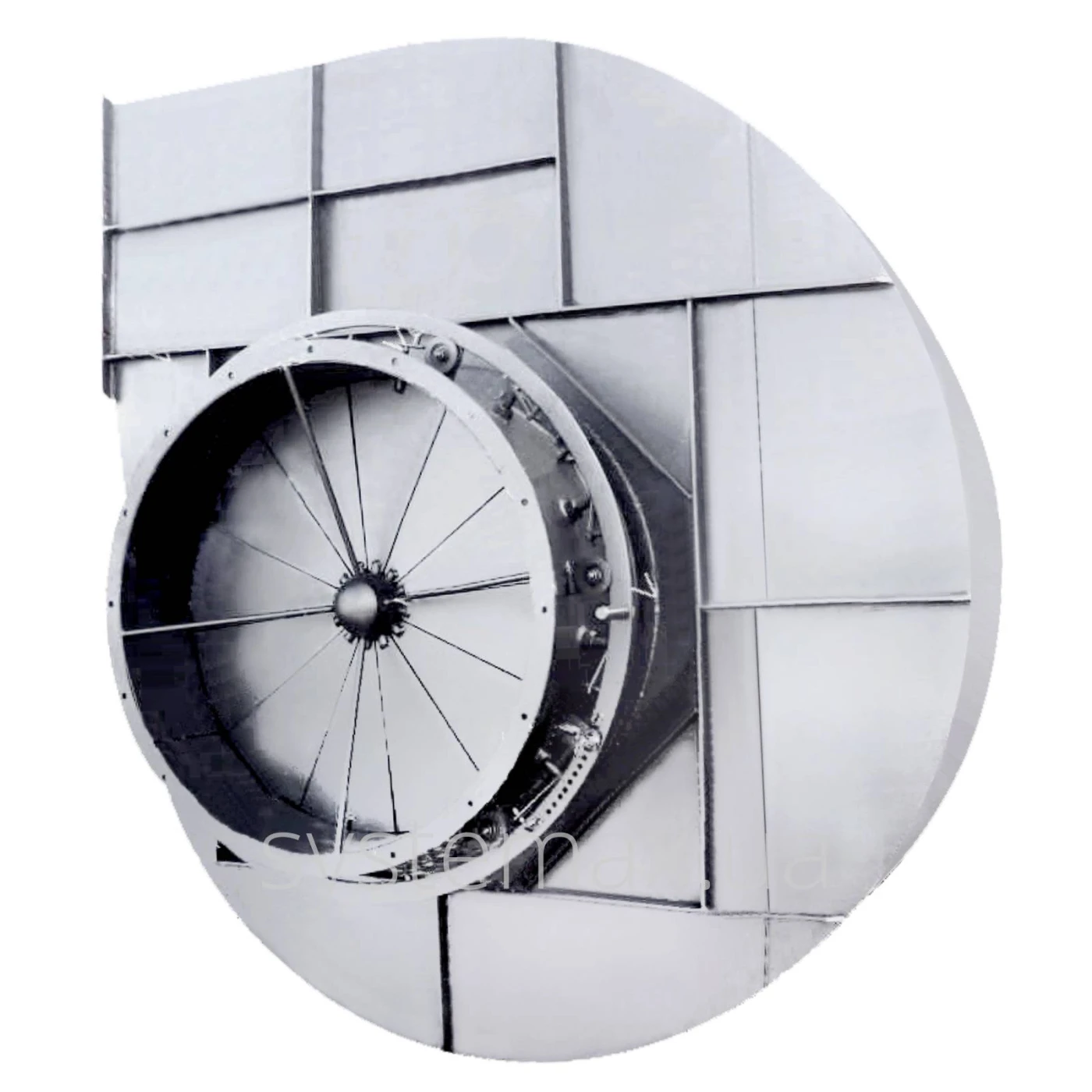

ВГДН вентилятори гарячого дуття

brand logo
Зроблено в Україні  brand flag

ЗАГАЛЬНІ ДАНІ

  • Одностороннього всмоктування
  • Корпус спіральний поворотний
  • Назад загнуті лопатки
  • Кількість лопаток 16 шт.
  • Напрям обертання - правий або лівий

ВАРІАНТИ ВИКОНАННЯ ВЕНТИЛЯТОРА

  • Із вуглецевої сталі
  • Із нержавіючої сталі

Вентилятор Електродвигун Потужність Частота Продуктивність Тиск Маса Ціна
ВГДН-12,5
договірнаЗамовити
ВГДН-15
договірнаЗамовити
ВГДН-17
договірнаЗамовити
ВГДН-19
договірнаЗамовити

Огляд вентиляторів гарячого дуття ВГДН

Загальні дані

Конструкція вентилятора містити: робоче колесо, спіральний корпус, ходова частина, направляючий апарат, рами під ходову частину та електродвигун.

  • вентилятори гарячого дуття одностороннього всмоктування;
  • матеріал - вуглецева сталь;
  • фарбування вентилятора - порошкове;
  • корпус спіральний, поворотний;
  • кількість лопаток робочого колеса - 16 шт.;
  • лопатки загнуті назад;
  • праве або ліве обертання;
  • можливість повороту корпуса від 0 до 270° (крок 15°);
  • схема виконання №3 (привід на рабоче колесо через проміжний вал);
  • гарантія 2 роки.


Застосування вентилятора

Вентилятори ВГДН гарячого дуття одностороннього всмоктування головне призначення - нагнітання повітря, тобто для подачі повітря, що підігріте повітропідігрівачами, в топки стаціонарних котлів парового типу, що також називаються вентиляторами первинного повітря.

Основні вимоги до експлуатації:

  • розміщення вентилятора у приміщенні, або на відкритому повітрі, але із захищеним від атмосферних опадів електродвигуном;
  • переміщення чистого повітря і неагресивних не запилених газів;
  • температура переміщуваного середовища в межах -30 ...+400°С;
  • вміст пилу у повітрі не більше 0,1 г/м³.


Напрям обертання вентилятора ВГДН і кути повороту корпуса улітки

Кути повороту вентилятора правого обертання

Напрям і кут повороту корпуса дуттьового вентилятора ВДН правого обертання

Кути повороту вентилятора лівого обертання

Напрям і кут повороту корпуса дуттьового вентилятора ВДН лівого обертання

Позначення на схемі

ПР - праве обертання вентилятора: ВДГН (правий)
ЛІВ - ліве обертання вентилятора: ВДГН (лівий)
0°...315° - кут повороту корпуса вентилятора


Як визначити напрям обертання

Напрям корпуса вентилятора відповідає напряму обертання робочого колеса і визначається З БОКУ ЕЛЕКТРОДВИГУНА:

  • обертання ПРАВЕ - якщо спіраль улітки направлена ЗА годинниковою стрілкою
  • обертання ЛІВЕ - якщо спіраль улітки направлена ПРОТИ годинникової стрілки


Кути повороту корпуса

Всі напірні дуттьові вентилятори мають можливість зміни кута повороту равлика. Це суттєво спрощує монтаж як самого вентилятора, так і повітропровода, що до нього підводиться. Кут повороту може бути виставлений від 0° до 270° з кратністю 15°.

Перекручувати равлик дуттьового вентилятора покупець може сам, але в такому випадку обладнання знімається із заводської гарантії. Суть в тому, що при маніпуляціях з корпусом може бути порушене балансування робочого колеса, що згодом неминуче призведе до швидкого виходу вентилятора з ладу. Тому, уже на стадії оформлення замовлення всі технічні нюанси обговорюються відразу і вентилятор на заводі виготовляється і збирається саме з тим кутом повороту корпуса, який побажає замовник.



Купити вентилятор гарячого дуття ВГДН в Києві, доставка по Україні, експорт в країни СНД

Що таке вентилятори групи ВГДН та яке їх застосування? Про головне призначення відразу розповідає маркування вентилятора, а саме розшифрування його позначення – вентилятор гарячого дуття. Важлива функція, яку виконує пристрій – подача повітря.

При виборі важливо звернути увагу на такі технічні характеристики:

  • параметри вентилятора модель ВГДГ – продуктивність, робочий тиск, потужність та частота обертання електродвигуна, вага обладнання та температура повітря;
  • розміри та габарити – ширина, висота, довжина, діаметр;
  • схема виконання в даної моделі, аеродинамічна характеристика та її креслення;
  • напрям обертання та огляд кута повороту улітки – лівий та правий та їх фото;
  • конструкція та які запчастини до неї входять – корпус та улітка, робоче колесо, двигун, направляючий апарат, рама та ходова частина.


Де купити Київ вентилятор? Фірма СИСТЕМАКС відома як виробник, що надає клієнтам тільки якісне обладнання, ціна на яке оптимальна та отримую тільки позитивні відгуки. Така вартість пов’язана із тим, що ПК «Системакс» Україна працює без посередників. Крім того, перед відправкою кожен пристрій проходить перевірку на відповідність усім положенням ГОСТ та має інструкцію з експлуатації.

Завод також готовий виготовити агрегат на замовлення – коли потрібна заміна певної деталі або зменшити витрати, змінити зміст параметрів або розробити модель аналог, у якого специфічна збірка, вирішити несправності.

Часто виникають наступні питання – яке підключення та налаштування, в чому принцип роботи та який правильний монтаж, яка установка має проводитись та як проводиться регулювання роботи. На усі ці та інші питання про дуттєві вентилятори типу ВГДН завжди готові відповісти менеджери компанії. Також, додатково даний опис зазначений в паспорт, інструкція з експлуатації.

Вентилятор гарячого дуття ВГДН купити – зателефонуйте нашим менеджерам, вони оформлять замовлення. Також замовити можна й онлайн на сайті компанії. Важливо – фірма працює і на експорт – Литва, Грузія, Молдова, Латвія, Казахстан.
