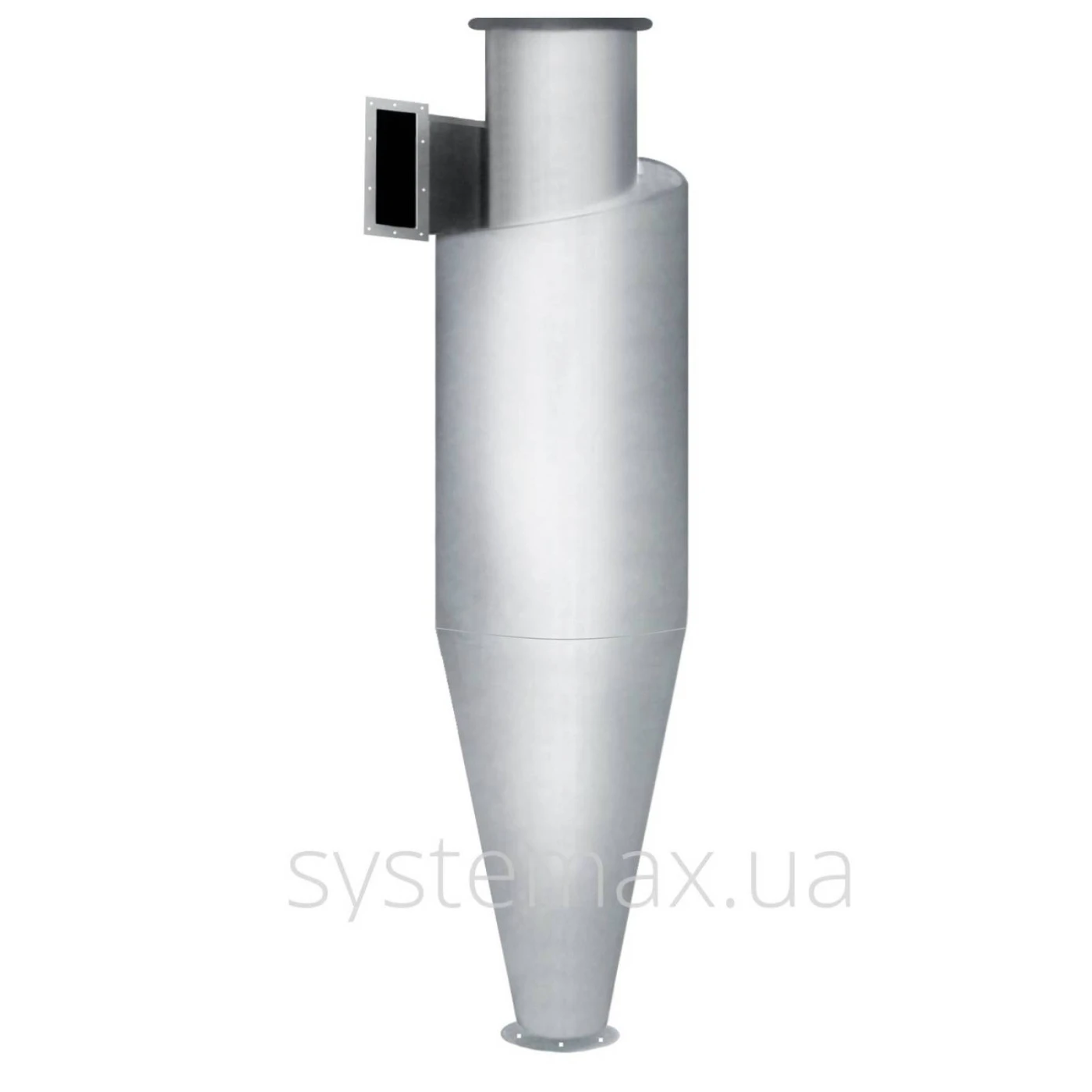

ЦН-11 циклон універсальний

Зроблено в Україні
Найменування моделі Продуктивність Діаметр Висота Повна маса Ціна
ЦН-11-250 Перейти » 2 280 грн 420 ... 620 м³/год 250 мм 1 150 мм 24 кг
2 280 грнЗамовити
ЦН-11-315 Перейти » 3 515 грн 670 ... 960 м³/год 315 мм 1 440 мм 37 кг
3 515 грнЗамовити
ЦН-11-400 Перейти » 6 270 грн 970 ... 1 270 м³/год 400 мм 1 862 мм 66 кг
6 270 грнЗамовити
ЦН-11-500 Перейти » 8 360 грн 1 510 ... 1 980 м³/год 500 мм 2 300 мм 88 кг
8 360 грнЗамовити
ЦН-11-630 Перейти » 23 465 грн 2 403 ... 3 140 м³/год 630 мм 2 870 мм 247 кг
23 465 грнЗамовити
ЦН-11-800 Перейти » 37 145 грн 3 880 ... 5 070 м³/год 800 мм 3 615 мм 391 кг
37 145 грнЗамовити
ЦН-11-250х1УП Перейти » 11 210 грн 420 ... 620 м³/год 250 мм 2 270 мм 118 кг
11 210 грнЗамовити
ЦН-11-315х1УП Перейти » 12 825 грн 670 ... 960 м³/год 315 мм 2 493 мм 135 кг
12 825 грнЗамовити
ЦН-11-250х2УП Перейти » 17 860 грн 840 ... 1 240 м³/год 250 мм 2 270 мм 188 кг
17 860 грнЗамовити
ЦН-11-315х2УП Перейти » 20 995 грн 1340 ... 1920 м³/год 315 мм 2 493 мм 221 кг
20 995 грнЗамовити

Огляд універсальних циклонів ЦН-11

Загальні дані

  • Призначення - уловлювання сухого пилу
  • Ефективністьсть - 80 ... 95%
  • Продуктивність - 420 ... 18 200 м³/час
  • Внутрішній діаметр - 400 ... 800 мм
  • Кут нахилу вхідного патрубка - 11°
  • Рабочий тиск - не более 5 000 Па
  • Швидкість потоку - 2,5 ... 3,5 м/с
  • Рабоча температура - -40 ... 400°С
  • Кількість циклонів в групі - 1, 4

Циклони виробляються як в одиночному, так і в груповому варіанті зі стандартною комплектацією - 2, 4 шт. Виконання обладнання також може бути двох варіантів - праве та ліве обертання потоку.

Застосування циклонів ЦН №11

Головне призначення циклонів ЦН11 полягає в очищенні газоповітряної суміші від сухого пилу, що утворилася при певних технологічних процесах – різні помольні та дробильні установки, при транспортуванні сипучих матеріалів та летючої золи. Даний пристрій не підходить для очищення повітря, що містить липкі, волокнисті та вибухонебезпечні частинки.

Циклони даної серії досить поширені на промисловому ринку та мають широкий спектр застосування - використовують в аспіраційних системах та в системах пневмотранспорту, сушки, чорна та кольорова металургія, машинобудівна та деревообробна промисловість, при виробництві будматеріалів. Це пояснюється тим, що обладнання має високу ефективність очищення – на 1-2% вища, ніж ефективність циклона ЦН-15, за рахунок зменшення значення, що має кут входу потоку до 11°. Також при однаковій продуктивності розміри даного циклона менші, ніж має циклон ЦН 15.



Перелік всіх модифікацій циклонів ЦН 11, їх основні технічні характеристики та параметри

Циклон Продуктивність Діаметр Висота Вага
м³/год мм мм кг
ЦН-11 ОДИНОЧНІ ЦИКЛОНИ БЕЗ УЛІТКИ, БЕЗ ЗБІРКИ, БЕЗ БУНКЕРА
ЦН-11-250 420 ... 620 250 1 150 24
ЦН-11-350 670 ... 960 350 1 440 37
ЦН-11-400 970 ... 1 270 400 1 862 66
ЦН-11-500 1 520 ... 2 980 500 2 300 88
ЦН-11-630 2 403 ... 3 140 630 2 870 247
ЦН-11-800 3 880 ... 5 070 800 3 615 391
ЦН-11 ОДИНОЧНІ ЦИКЛОНИ З УЛІТКОЮ
ЦН-11-250х1У 420 ... 620 250 1 250 32
ЦН-11-350х1У 670 ... 960 350 1 575 48
ЦН-11-400х1У 970 ... 1 270 400 2 000 86
ЦН-11-500х1У 1 520 ... 2 980 500 2 500 115
ЦН-11-630х1У 2 403 ... 3 140 630 3 150 322
ЦН-11-800х1У 3 880 ... 5 070 800 4 000 508
ЦИКЛОНИ З УЛІТКОЮ ТА БУНКЕРОМ
ЦН-11-250х1УП 828 ... 954 300 2 493 170
ЦН-11-315х1УП 1 450 ... 1 691 400 3 000 260
ЦН-11-250х2УП 1 835 ... 2 141 450 3 333 315
ЦН-11-315х2УП 2 270 ... 2 645 500 3 665 370


Конструкція циклона

1. Вхідний патрубок

Нахил вхідного патрубка 11°. Головне призначення - подача та розкручування потоку запиленої газоповітряної суміші в корпус циклону. Розташовується з правого або з лівого боку циліндричної частини циклона.

2. Циліндрична частина корпуса

Головне призначення - виконує роль поверхні ударного контакту пилових частинок і відділення їх від газоповітряної суміші. Матеріал - листова вуглецева сталь.

3. Конічна частина корпусу

Призначення - відділяє запилені частинки від газоповітряної суміші, виконує функцію підтримки необхідного тиску в циклоні, в ньому пил обсипається в бункер.

4. Бункер

Призначений для збору пилу з циклону. В одиночних циклонів бункер циліндричний, коли групова коиплектація - циліндричний або пірамідальний. При роботі циклона повинне відбуватися безпереривне очищення бункера від пилу.

5. Вихлопна труба

Матеріал - листова вуглецева сталь.

6. Улітка

Використовується в разі необхідності подальшого транспортування очищеного повітря по повітропроводу. Перевага використання улітки - перенаправлення піднімається по вихлопній трубі закрученого повітря в канал воздуховода з мінімальним аеродинамічним опором (втрати швидкості мінімальні).

7. Збірник

Використовується для збору очищеного групою циклонів повітря та напрямки його в одну вихлопну трубу (при цьому, найчастіше, подальше транспортування повітря не потрібно).



Пристрій та особливості роботи універсальних циклонів

Принцип дії

Дане обладнання працює за тим же принципом, що і інші агрегати такого типу - під впливом відцентрової сили пилові частинки вдаряються об внутрішні стінки циліндричної та конічної частини циклона, а потім обсипають в пиловий бункер.

Єдине, чим циклон пилеуловлювач виділяєтся среди інших - це спрямованим під кутом 11° входять потоком запиленого повітря (або газопилової суміші). Як результат - з кожним витком руху потоку маємо менше втрат в швидкості, відповідно й більшу ефективність відділення пилових частинок по всій висоті циклону.


Умови ефективності

1. Концентрація пилу

Сухий пил – без обмежень
Для слабозлипаючого пилу – до 1000 г/м3
Для средньозлипаючого пилу – до 250 г/м3

2. Розмір частин пилу

Чим більше розмір часток, тим вище ККД. Наприклад, для пилу більше 10 мкм ККД очищення складе 85…95%.

3. Діаметр циклона

Чим менше діаметр внутрішньої частини корпусу циклону, тим вище його ККД. Основна причина полягає в дії відцентрової сили – чим менше діаметр спіралі пило-газо-повітряного потоку в циклоні, тим з більшою силою частинки пилу вдаряються об стіни та ефективніше відокремлюються від потоку.

4. Швидкість потоку

Оптимальною є 3,5 м/с. У випадку з абразивним пилом, щоб зменшити знос циклону, швидкість потоку зменшують. Мінімальна граничне значення швидкості допускають 2,5 м/с.

Циклон ЦН-15: принцип действия
Схема процесу очщення повітря циклонами ЦН11



Варіанти конструктивних виконань циклона

Правого обертання

В таких циклонах вхідний патрубок розташований зліва від корпусу (якщо дивитися з боку входу повітря). Напрямок обертання газоповітряного потоку - за годинниковою стрілкою (вид зверху циклону).

Лівого обертання

Вхідний патрубок - праворуч від корпусу. Напрямок обертання газовоздушного потоку - проти годинникової стрілки.

Одиночний

Варіанти комплектації:

  • без улітки: ЦН-11
  • з уліткою: ЦН-11-1У
  • з уліткою, з бункером: ЦН-11-1УП


Груповий (батарейний) циклон

Група з 2-х або 4-х одиниць.
Варіанти комплектації:

  • з уліткою та бункером: ЦН-11-2УП

Циклон ЦН-11 купити в Києві, доставка в Україні - ціна / якість

Циклони типу ЦН-11 – що це за механізм та яке його призначення та що означає назва? Він являє собою універсальний циклон, що надає обладнанню широкий спектр застосування. Розшифрування та маркування – цифрове позначення вказує на діаметр кожної моделі (від 400 до 800 мм.).

Де купити циклон ЦН-11 Київ? Зробити підбір можна на сайті, де вказані всі необхідні дані: вага, габаритні розміри, продуктивність, тиск, потужність, ефективність очищення. Також замовити пристрій для України можна по телефону або приїхавши в наш центральний офіс. Додатково – компанія проводить продаж і на експорт в такі країни, як Грузія, Молдова, Литва, Латвія.

Технічні характеристики представлені в різних значеннях, що дозволяє вибрати найбільш підходящий циклон під конкретну задачу. Виробник завод ПК СИСТЕМАКС виготовляє циклони згідно з усіма стандартами ГОСТ, дає гарантію на продукцію 2 роки, використовує тільки якісні запчастини, водночас ціна на таке обладнання оптимальна, а якість преміальна. Компанія отримує все позитивні відгуки. У комплекті з циклонами поставляються паспорт на циклон ЦН11 та інструкція з експлуатації. У них вказані такі розділи - монтаж, установка, заходи безпеки, експлуатація і т.д.

На сайті для Вас представлена повна характеристика обладнання – параметри та їх значення, його маса; такі габарити як ширина, довжина, висота – вони вказані на креслення; схема виконання; опис особливостей та дана інструкція з експлуатації. Можна ознайомитись як буде виглядати циклон – дані якісні фото.

Інструкція з експлуатації циклона ЦН-15 містить опис про те, яка установка циклона та в чому його налаштування до роботи. Інструкція та паспорт завжди додаються до кожного замовленого обладнання. Також у них міститься характеристика щодо підключення до мережі та принцип роботи циклона ЦН номер 15.

Багато різних деталей відіграють важливу роль щоб отримати якісний пристрій: якісні запчастини, правильне налаштування та принцип роботи, підключення до необхідної мережі. Також завод виконує найрізноманітніші виконання циклонів - потрібна заміна неробочого або виготовити аналог та його розробка, змінити зміст параметрів.
