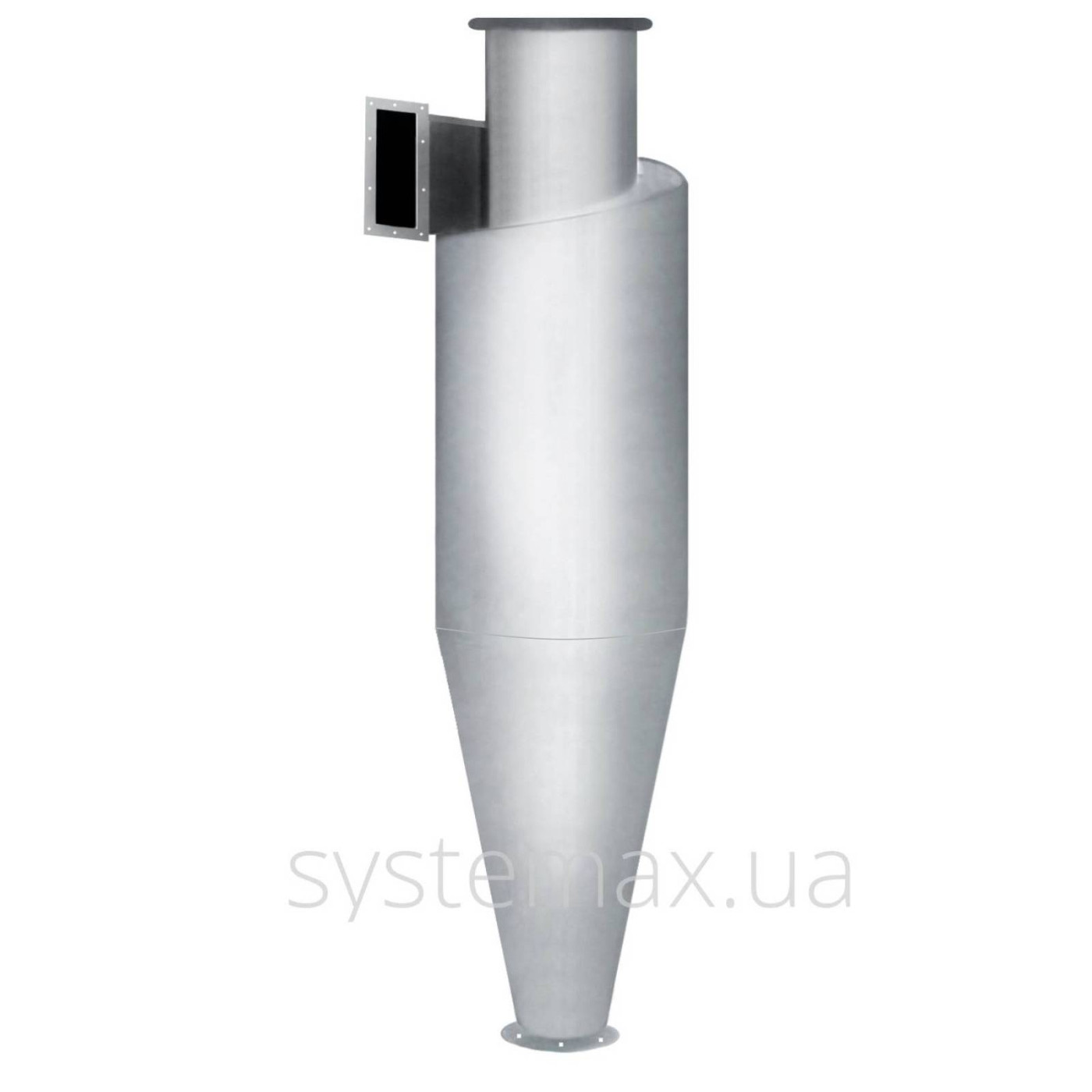

ЦН-11 циклон универсальный

Сделано в Украине
Наименование модели Производительность Диаметр Высота Полная масса Цена, с НДС
ЦН-11-250 Перейти » 3 940 грн 420 ... 620 м³/ч 250 мм 1 150 мм 24 кг
3 940 грнЗаказать
ЦН-11-315 Перейти » 5 329 грн 670 ... 960 м³/ч 315 мм 1 440 мм 37 кг
5 329 грнЗаказать
ЦН-11-400 Перейти » 7 722 грн 970 ... 1 270 м³/ч 400 мм 1 862 мм 66 кг
7 722 грнЗаказать
ЦН-11-500 Перейти » 10 296 грн 1 510 ... 1 980 м³/ч 500 мм 2 300 мм 88 кг
10 296 грнЗаказать
ЦН-11-630 Перейти » 28 899 грн 2 403 ... 3 140 м³/ч 630 мм 2 870 мм 247 кг
28 899 грнЗаказать
ЦН-11-800 Перейти » 45 747 грн 3 880 ... 5 070 м³/ч 800 мм 3 615 мм 391 кг
45 747 грнЗаказать
ЦН-11-250х1УП Перейти » 3 744 грн 420 ... 620 м³/ч 250 мм 2 270 мм 118 кг
3 744 грнЗаказать
ЦН-11-315х1УП Перейти » 5 616 грн 670 ... 960 м³/ч 315 мм 2 493 мм 135 кг
5 616 грнЗаказать
ЦН-11-250х2УП Перейти » 36 855 грн 840 ... 1 240 м³/ч 250 мм 2 270 мм 188 кг
36 855 грнЗаказать
ЦН-11-315х2УП Перейти » 43 290 грн 1340 ... 1920 м³/ч 315 мм 2 493 мм 221 кг
43 290 грнЗаказать

Обзор универсальных циклонов ЦН-11

Общие данные

  • Назначение - улавливание сухой пыли
  • Эффективность - 85 ... 98%
  • Производительность - 420 ... 18 200 м³/час
  • Внутренний диаметр - 400 ... 800 мм
  • Угол наклона входного патрубка - 11°
  • Рабочее давление - не более 5 000 Па
  • Скорость потока - 2,5 ... 3,5 м/с
  • Рабочая температура - -40 ... 400 °С
  • Количество циклонов в группе - 1, 4

Применение циклонов ЦН №11

Главное назначение циклонов ЦН11 состоит в очистке газовоздушной смеси от сухой пыли, образовавшейся при определенных технологических процессах - различные помольные и дробильные установки, при транспортировке сыпучих материалов и летучей золы. Данное устройство не подходит для очистки воздуха, содержащего липкие, волокнистые и взрывоопасные частицы.

Циклоны данной серии довольно распространены на промышленном рынке и имеют широкий спектр применения - используют в аспирационных системах и в системах пневмотранспорта, сушки, черная и цветная металлургия, машиностроительная и деревообрабатывающая промышленность, при производстве стройматериалов.. Это объясняется тем, что оборудование имеет высокую эффективность очистки - на 1-2% выше, чем эффективность циклона ЦН-15, за счет уменьшения значения, что имеет угол входа потока до 11°. Также при одинаковой производительности размеры доного циклона меньше, чем имеет циклон ЦН 15.



Перечень всех модификаций циклонов ЦН 11, их основные технические характеристики и параметры

Циклон Производительность Диаметр Высота Масса
м³/ч мм мм кг
ЦН-11 ОДИНОЧНЫЕ ЦИКЛОНЫ БЕЗ УЛИТКИ
ЦН-11-250 420 ... 620 250 1 150 24
ЦН-11-350 670 ... 960 350 1 440 37
ЦН-11-400 970 ... 1 270 400 1 862 66
ЦН-11-500 1 520 ... 2 980 500 2 300 88
ЦН-11-630 2 403 ... 3 140 630 2 870 247
ЦН-11-800 3 880 ... 5 070 800 3 615 391
ЦН-11 ОДИНОЧНЫЕ ЦИКЛОНЫ С УЛИТКОЙ
ЦН-11-250х1У 420 ... 620 250 1 250 32
ЦН-11-350х1У 670 ... 960 350 1 575 48
ЦН-11-400х1У 970 ... 1 270 400 2 000 86
ЦН-11-500х1У 1 520 ... 2 980 500 2 500 115
ЦН-11-630х1У 2 403 ... 3 140 630 3 150 322
ЦН-11-800х1У 3 880 ... 5 070 800 4 000 508
ЦИКЛОНЫ С УЛИТКОЙ И БУНКЕРОМ
ЦН-11-250х1УП 828 ... 954 300 2 493 170
ЦН-11-315х1УП 1 450 ... 1 691 400 3 000 260
ЦН-11-250х2УП 1 835 ... 2 141 450 3 333 315
ЦН-11-315х2УП 2 270 ... 2 645 500 3 665 370


Конструкция циклона

1. Входной патрубок

Наклон входного патрубка 11°. Главное назначение - подача и раскрутки потока запыленной газовоздушной смеси в корпус циклона. Располагается с правой или с левой стороны цилиндрической части циклона.

2. Цилиндрическая часть корпуса

Главное назначение - выполняет роль поверхности ударного контакта пылевых частиц и отделение их от газовоздушной смеси. Материал - листовая углеродистая сталь.

3. Коническая часть корпуса

Назначение - отделяет запыленные частицы от газовоздушной смеси, выполняет функцию поддержания необходимого давления в циклоне, в нем пыль осыпается в бункер.

4. Пирамидальный бункер

Предназначен для сбора пыли из циклона. В одиночных циклонов бункер цилиндрический, когда групповая коиплектация - цилиндрический или пирамидальный. При работе циклона должно происходить безпереривний очистки бункера от пыли.

5. Выхлопная труба

Материал - листовая углеродистая сталь.

6. Улитка

Используется в случае необходимости дальнейшей транспортировки очищенного воздуха по воздуховоду. Преимущество использования улитки - перенаправление поднимающегося по выхлопной трубе закрученного воздуха в канал воздуховода с минимальным аэродинамическим сопротивнлением (потери скорости минимальные).

7. Сборник

Используется для сбора очищенного группой циклонов воздуха и направления его в одну выхлопную трубу (при этом, чаще всего, дальнейшая транспортировка воздуха не требуется).



Устройство и особенности работы универсальных циклонов

Принцип действия

Циклони работают по тому же принципу, что и другие агрегаты такого типа - под воздействием центробежной силы пылевые частицы ударяются о внутренние стенки цилиндрической и конической части циклона, а затем осыпаются в пылевой бункер.

Единственное, чем циклон пылеуловитель выделяется среди остальных - это направленным под углом 11° (к горизонтали) входящим потоком запыленного воздуха (или газопылевой смеси). Как результат - с каждым витком движения потока имеем меньше потерь в скорости и, соответственно, большую эффективность отделения пылевых частиц по всей высоте циклона.


Условия эффективности

1. Концентрация пыли

Сухая пыль – без ограничений
Для слабослипающейся пыли – до 1000 г/м3
Для среднеслипающейся пыли – до 250 г/м3

2. Размер частиц пыли

Чем больше размер частиц, тем выше КПД . Например, для пыли больше 10 мкм КПД очистки составит 85…95%.

3. Диаметр циклона

Чем меньше диаметр внутренней части корпуса циклона, тем выше его КПД. Основная причина заключается в действии центробежной силы – чем меньше диаметр спирали пыле-газо-воздушного потока в циклоне, тем с большей силой частицы пыли ударяются о стены и эффективнее отделяются от потока.

4. Скорость потока

Оптимальной является 3,5 м/с. В случае с абразивной пылью, чтобы уменьшить износ циклона, скорость потока уменьшают. Минимальное граничное значение скорости допускают 2,5 м/с.

Циклон ЦН-11: принцип действия
Схема процесса очистки воздуха циклонами ЦН11



Варианты конструктивных исполнений циклона

Правого вращения

В таких циклонах входной патрубок расположен слева от корпуса (если смотреть со стороны входа воздуха). Направление вращения газовоздушного потока - за часовой стрелкой (вид сверху циклона).

Левого вращения

Входной патрубок - справа от корпуса. Направление вращения газовоздушного потока - против часовой стрелки.

Одиночный

Варианты комплектации:

  • без улитки: ЦН-11
  • с улиткой: ЦН-11-1У
  • с улиткой, с бункером: ЦН-11-УП


Групповой (батарейный) циклон

Группа из 2-х или 4-х единиц.
Варианты комплектации:

  • с улитками и бункером: ЦН-11-2УП

Циклон ЦН-11 купить в Киеве, доставка в Украине - цена / качество

Циклоны типа ЦН-11 - что это за механизм, каково его назначение и что означает название? Он представляет собой универсальный циклон, что предоставляет оборудованию широкий спектр применение. Расшифровка и маркировка - цифровое обозначение указывает на диаметр каждой модели (от 400 до 800 мм.).пчасти.

Где купить циклон ЦН-11 Киев? Сделать подбор можно на сайте, где указаны все необходимые данные: вес, габаритные размеры, производительность, давление, мощность, эффективность очистки. Также заказать устройство для Украины можно по телефону или приехав в наш центральный офис. Дополнительно - компания производит продажу и на экспорт в такие страны, как Грузия, Молдова, Литва, Латвия.

Технические характеристики представлены в различных значениях, позволяет выбрать наиболее подходящий циклон под конкретную задачу. Производитель завод ПК СИСТЕМАКС производит циклоны согласно всем стандартам ГОСТ, дает гарантию на продукцию 2 года, использует только качественные запчасти, одновременно цена на такое оборудование оптимальна, а качество премиальное. Компания получает положительные отзывы. В комплекте с циклонами поставляются паспорт на циклон ЦН11 и руководство по эксплуатации. В них указаны следующие разделы - монтаж, установка, меры безопасности, эксплуатация и т.д.

На сайте для Вас представлена ​​полная характеристика оборудования - параметры и их значения, его масса; такие габариты как ширина, длина, высота - они указаны на чертеж; схема исполнения; описание особенностей и данная инструкция по эксплуатации. Можно ознакомиться как будет выглядеть циклон - данные качественные фото.

Много разных деталей играют важную роль чтобы получить устройство: качественные запчасти, правильная настройка и принцип работы, подключение к необходимой сети. Также завод выполняет самые разнообразные выполнения циклонов - нужна замена нерабочего или изготовить аналог и его разробка, изменить содержание параметров.
