ЦН-15 циклон универсальный

Общие данные

• Назначение - улавливание сухой пыли
• Эффективность - 85...98%
• Производительность - 828...67800 м³/час
• Внутренний диаметр - 300...2400 мм
• Угол наклона входного патрубка - 15°
• Рабочее давление - не более 5 кПа (500 кгс/м²)
• Скорость потока - 2,5...4,0 м/с
• Рабочая температура - от -40 до 200°С
• Количество циклонов в группе - 1, 2, 3, 4, 6, 8, 10, 12, 14

Применение циклонов ЦН-15

Область применения промышленных циклонов ЦН-15 достаточно обширна – это промышленость (машиностроительная, химическая, нефтеперерабатывающая), металлургия (черная, цветная), энергетика, предприятия по производству строительных материалов и многие другие.

Основным предназначением аспирационных установок ЦН 15 является очистка воздуха и газо-воздушных смесей от сухой и слабослипающейся пыли, которая образуется в следствии многих технологических процессов – дробление, транспортировка сыпучих материалов, агломерация, сжигание топлива.

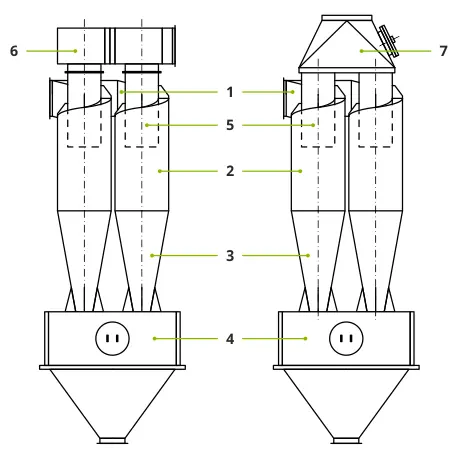

Схема конструктивного исполнения циклона ЦН 15

Принцип действия

Циклоны ЦН-15 работают по тому же принципу, что и другие агрегаты такого типа - под воздействием центробежной силы пылевые частицы ударяются о внутренние стенки цилиндрической и конической части циклона, а затем осыпаются в пылевой бункер.

Единственное, чем циклон пылеуловитель ЦН-15 выделяется среди остальных - это направленным под углом 15° (к горизонтали) входящим потоком запыленного воздуха (или газопылевой смеси). Как результат - с каждым витком движения потока имеем меньше потерь в скорости и, соответственно, большую эффективность отделения пылевых частиц по всей высоте циклона.


Условия эффективности

1. Концентрация пыли

Сухая пыль – без ограницений
Слабослипающаяся пыль – до 1000 г/м3
Среднеслипающаяся пыль – до 250 г/м3

2. Размер частиц пыли

Чем больше размер частиц, тем выше КПД циклона ЦН 15. Например, для пыли больше 10 мкм КПД очистки составит 85…98%.

3. Диаметр циклона

Чем меньше диаметр внутренней части корпуса циклона, тем выше его КПД. Основная причина заключается в действии центробежной силы – чем меньше диаметр спирали пыле-газо-воздушного потока в циклоне, тем с большей силой частицы пыли ударяются о стены и эффективнее отделяются от потока. Но в случае с абразивной пылью не рекомендуется использование циклонов с диаметром корпуса менее 800 мм, так как будет происходить повышенный износ корпуса.

4. Скорость потока

Оптимальной является 4 м/с. В случае с абразивной пылью, чтобы уменьшить износ циклона, скорость потока уменьшают. Минимальное граничное значение скорости допускают 2,5 м/с.

ЦН-15 правого вращения

В таких циклонах входной патрубок расположен слева от корпуса (если смотреть со стороны входа воздуха). Направление вращения газовоздушного потока - за часовой стрелкой (вид сверху циклона).

ЦН-15 левого вращения

Входной патрубок - справа от корпуса. Направление вращения газовоздушного потока - против часовой стрелки.

Одиночный ЦН-15

Одиночные циклоны изготавливаются только "правого вращения". Используются, когда объемы требующего очистки воздушно-пылевого потока не большие. Диаметр корпусов - от 300 до 2400 мм
Варианты комплектации:

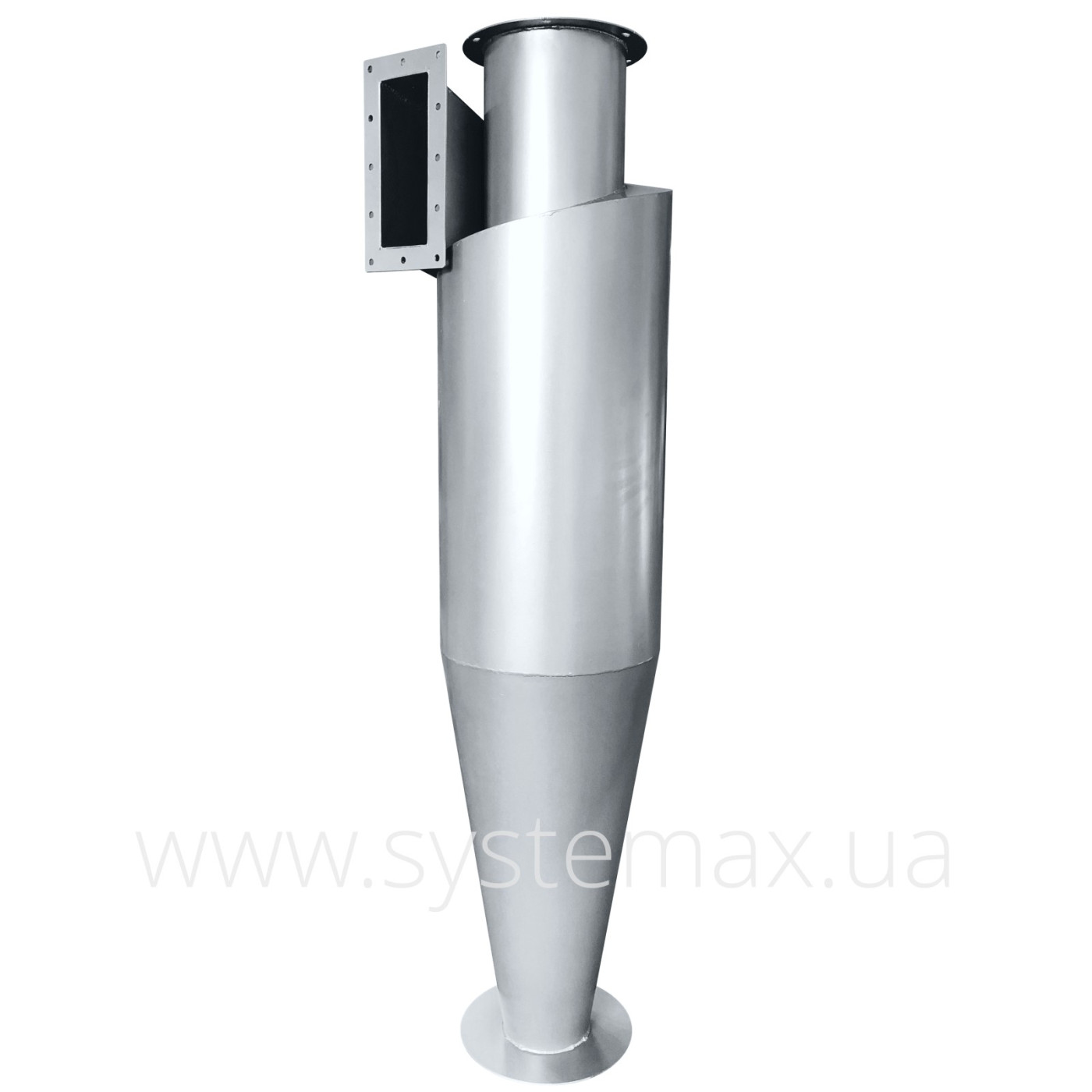

• без улитки, без бункера: ЦН-15
• с улиткой: ЦН-15-У
• с улиткой, с бункером: ЦН-15-УП


Групповой (батарейный) ЦН-15

Группа из 2-х или 3-х единиц собирается из циклонов "правого вращения". Размещаются в один ряд. Диаметр корпусов - от 300 мм до 900 мм.
Варианты комплектации:

• с улитками и бункером: ЦН-15-2УП, ЦН-15-3УП
  (группа улиток объединяется общим фланцем)

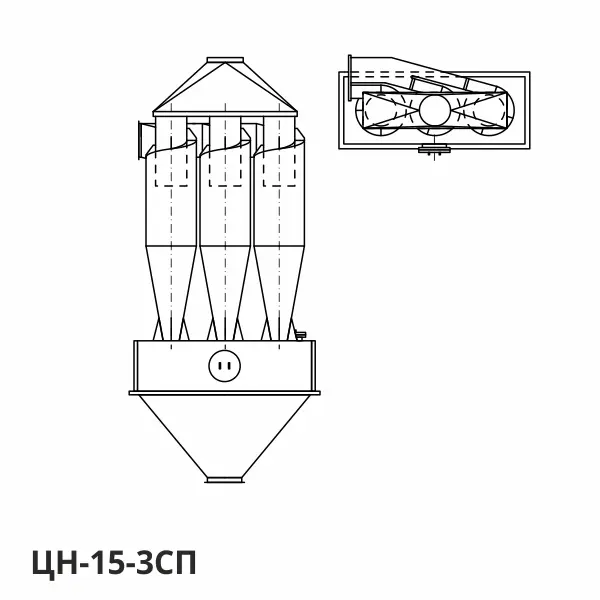

• со сборником и бункером: ЦН-15-2СП, ЦН-15-3СП


Группа из 4, 6, 8 единиц собирается "50 на 50" - половина циклонов "левого вращения", половина "правого вращения". Размещаются в два ряда.  Диаметр корпусов - от 400 мм до 1000 мм.
Варианты комплектации:

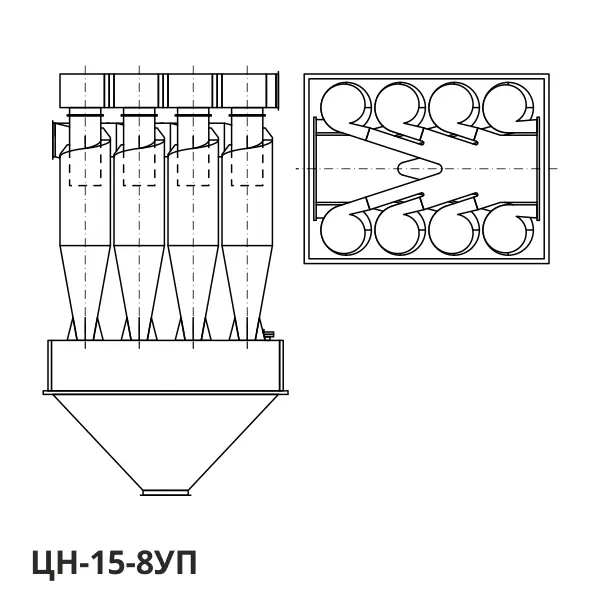

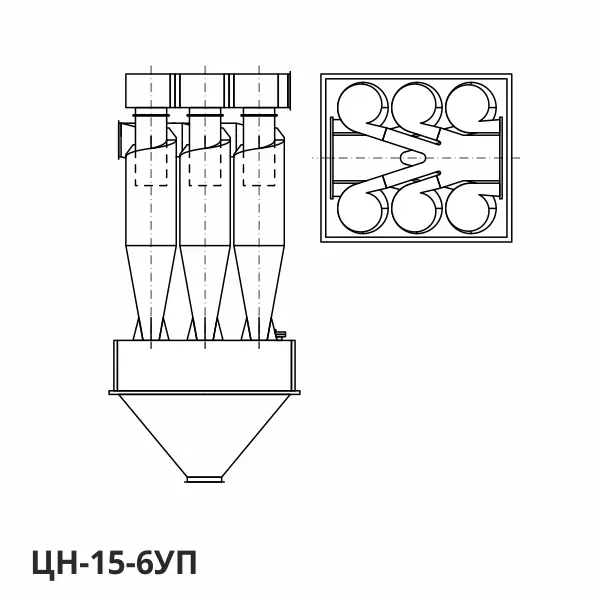

• с улитками и бункером: ЦН-15-4УП, ЦН-15-6УП, ЦН-15-8УП
  (группа улиток объединяется общим фланцем)

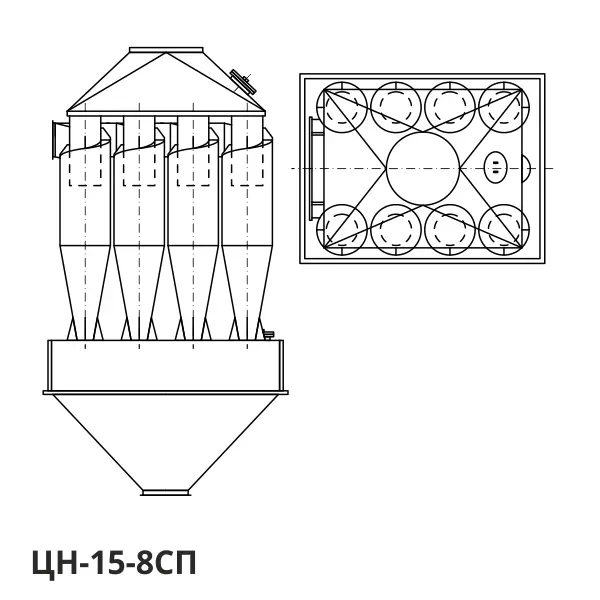

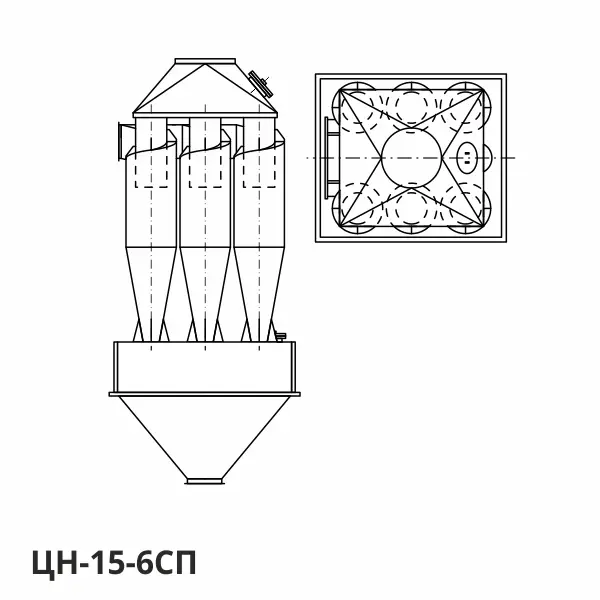

• со сборником и бункером: ЦН-15-4СП, ЦН-15-6СП, ЦН-15-8СП


Группа из 10, 12, 14 единиц собирается аналогично - половина циклонов "левого вращения", половина "правого вращения". Диаметр корпусов - 600, 800, 1000 мм.
Ввиду большого количества циклонов в группе оптимальным конструктивным решением есть размещение циклонов вокруг трубопровода подачи газо-воздушно-пылевой смеси.
Варианты комплектации:

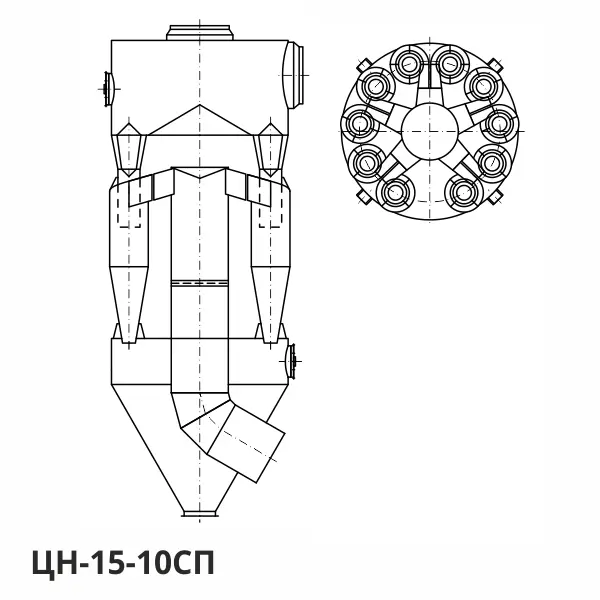

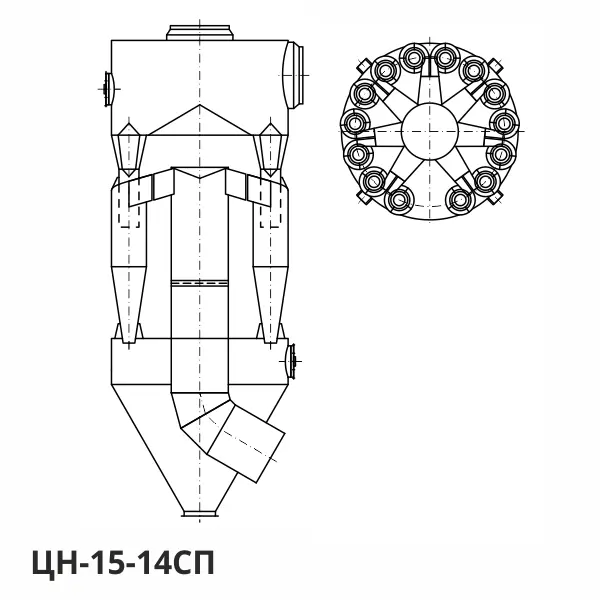

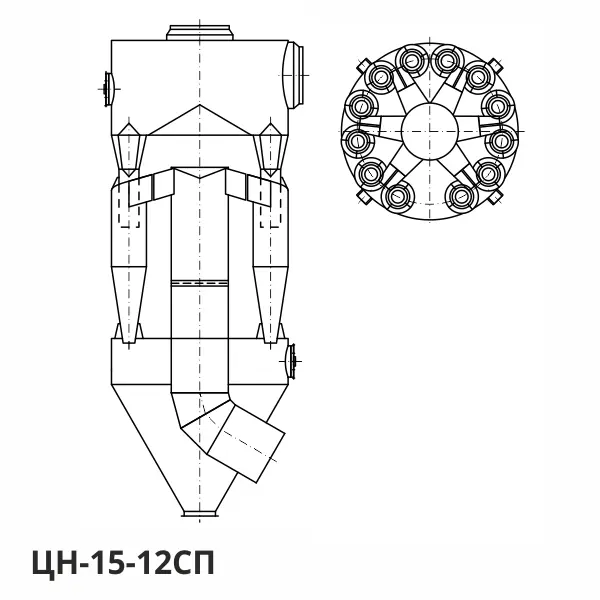

• со сборником и бункером: ЦН-15-10СП, ЦН-15-12СП, ЦН-15-14СП
