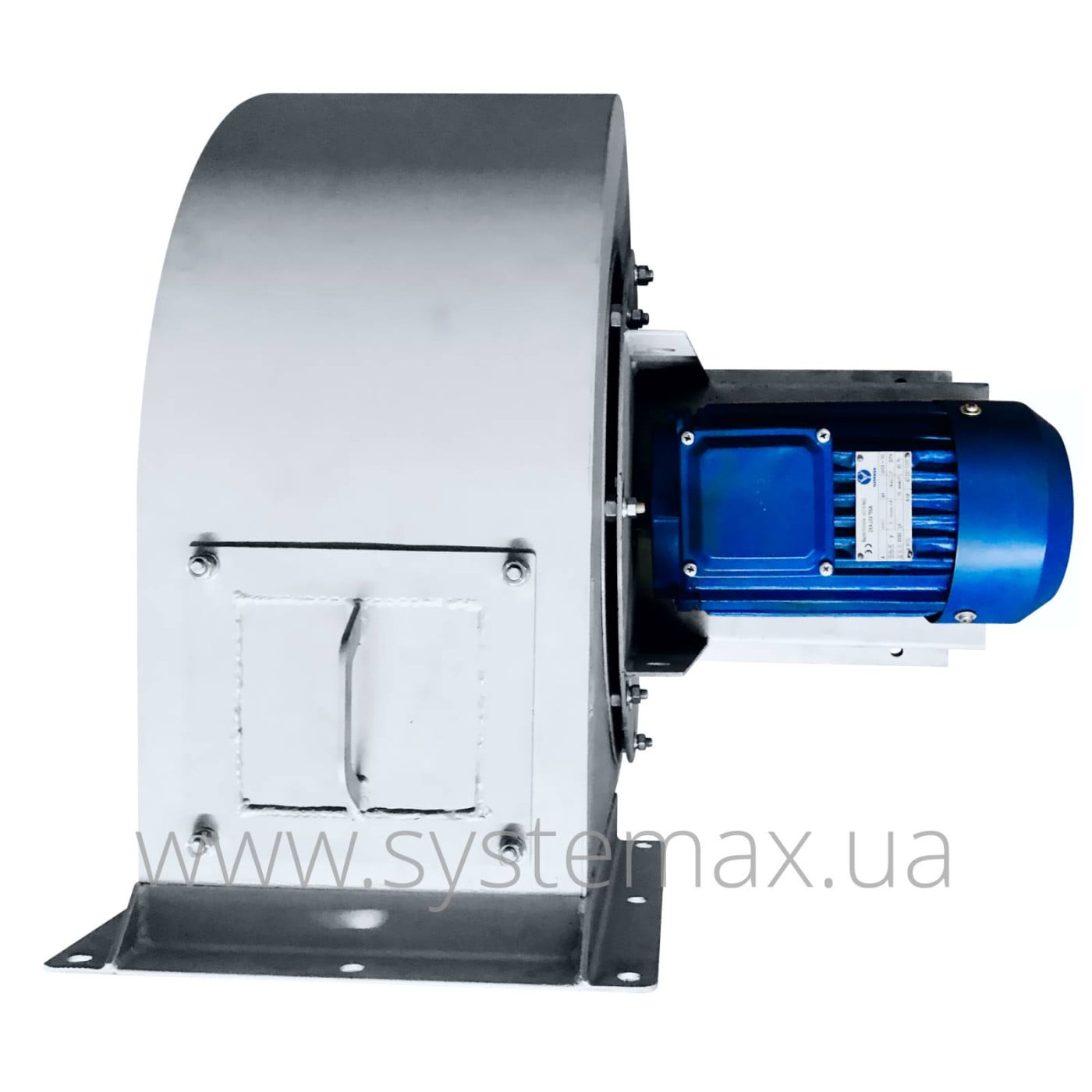

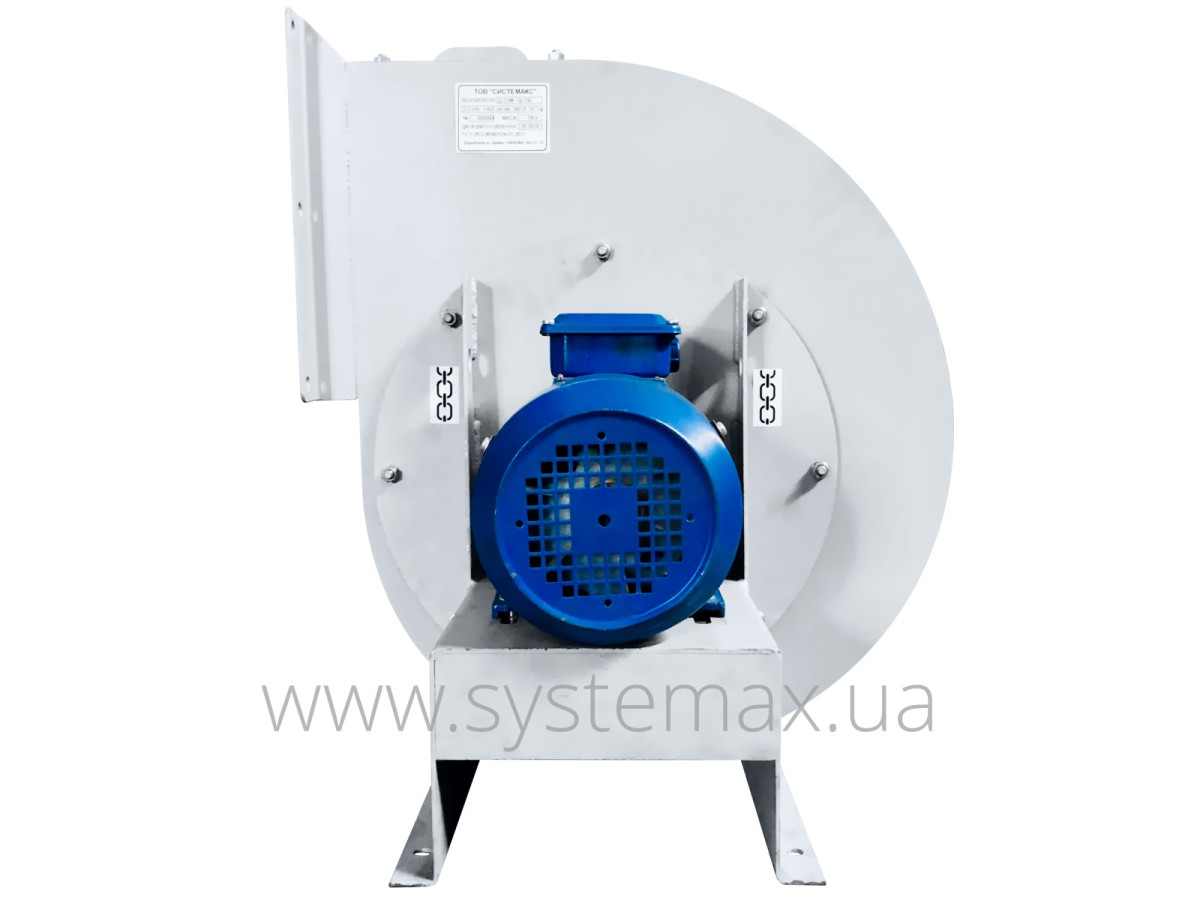

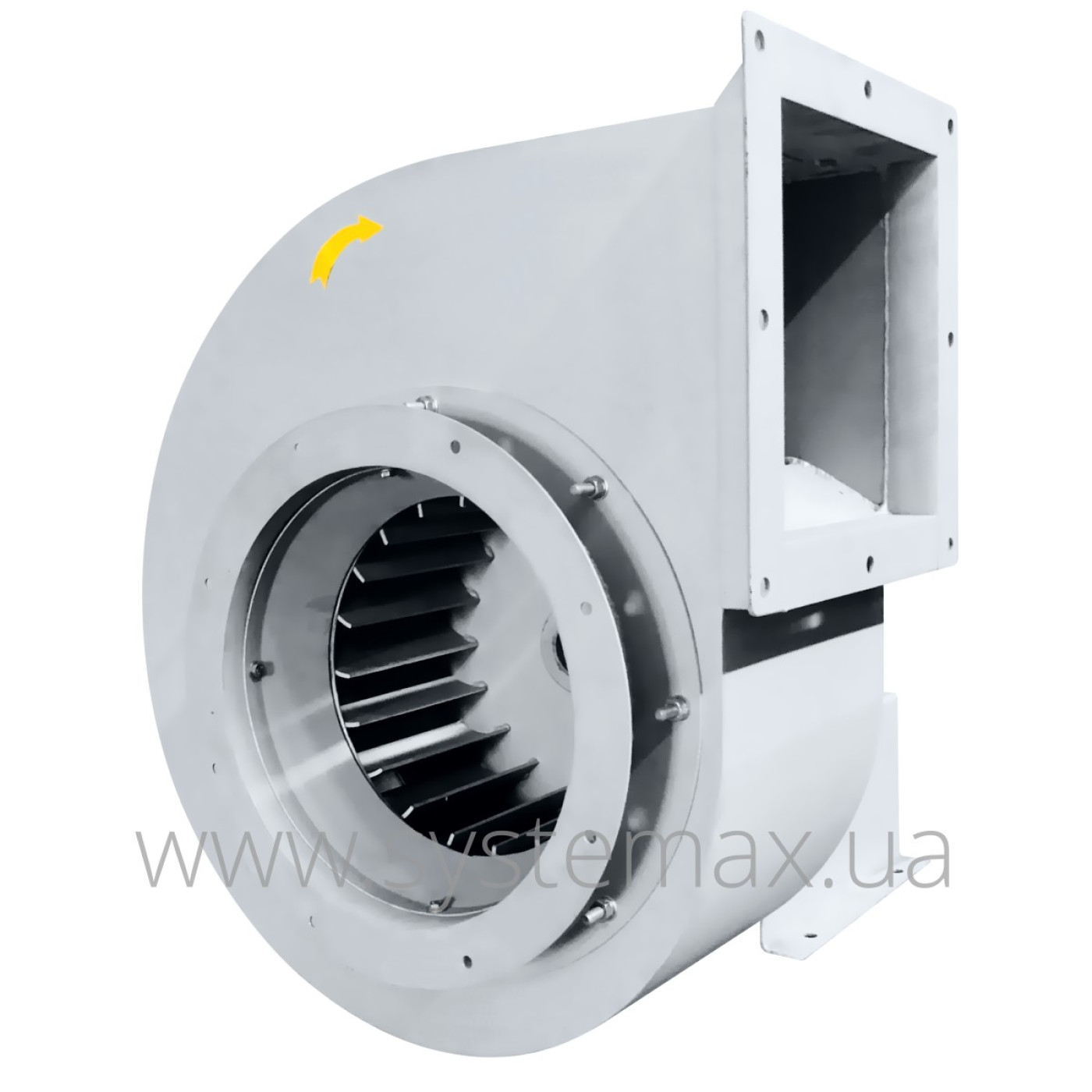

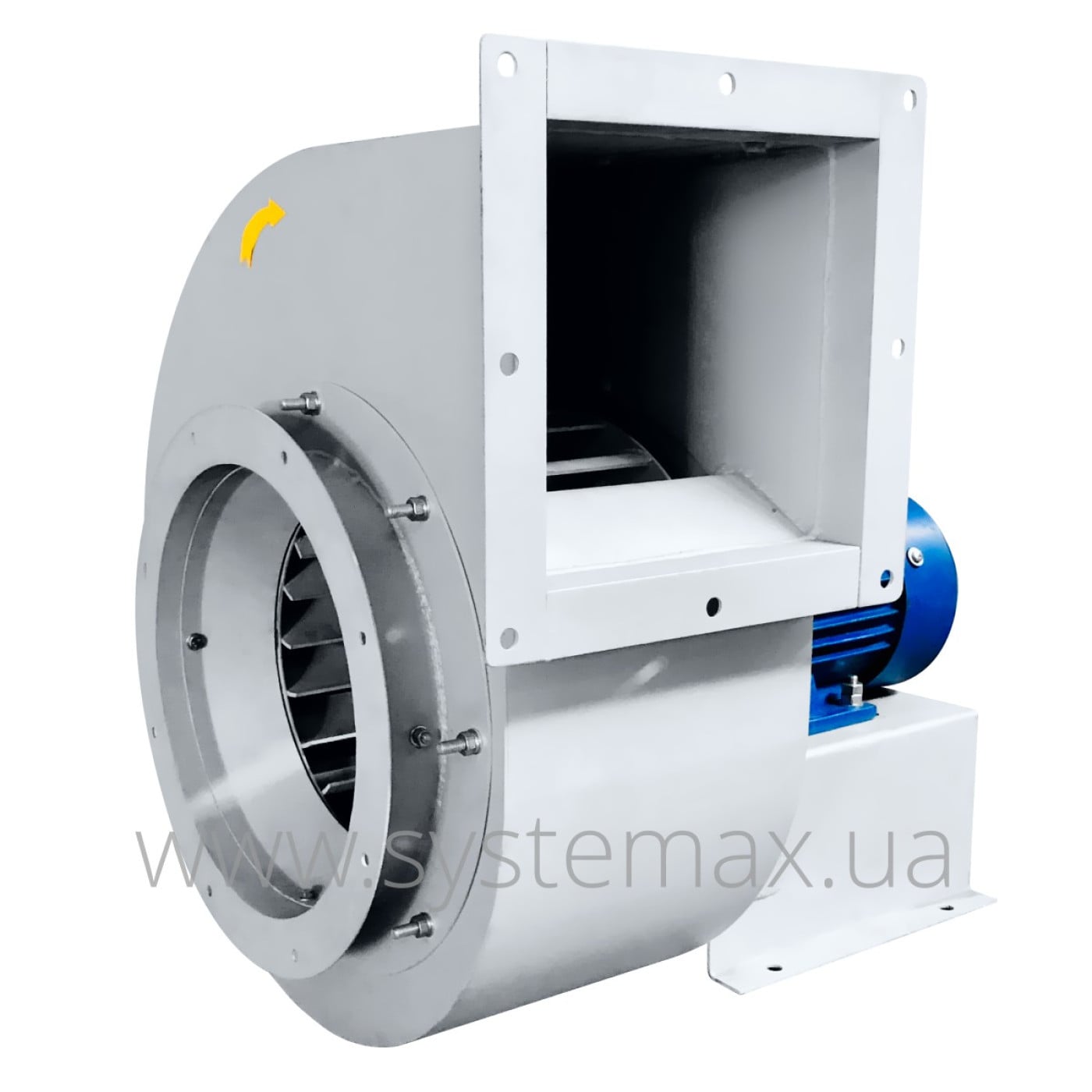

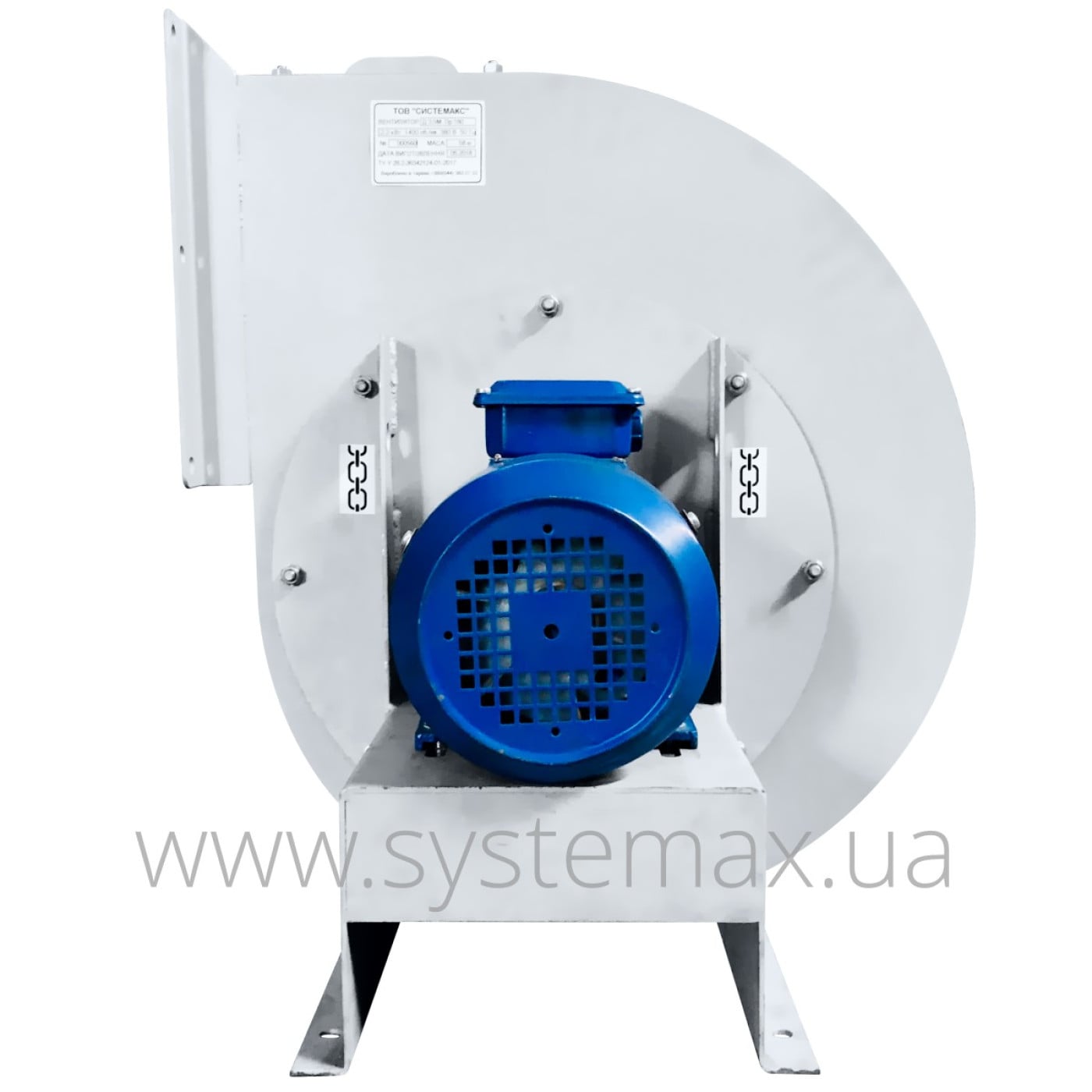

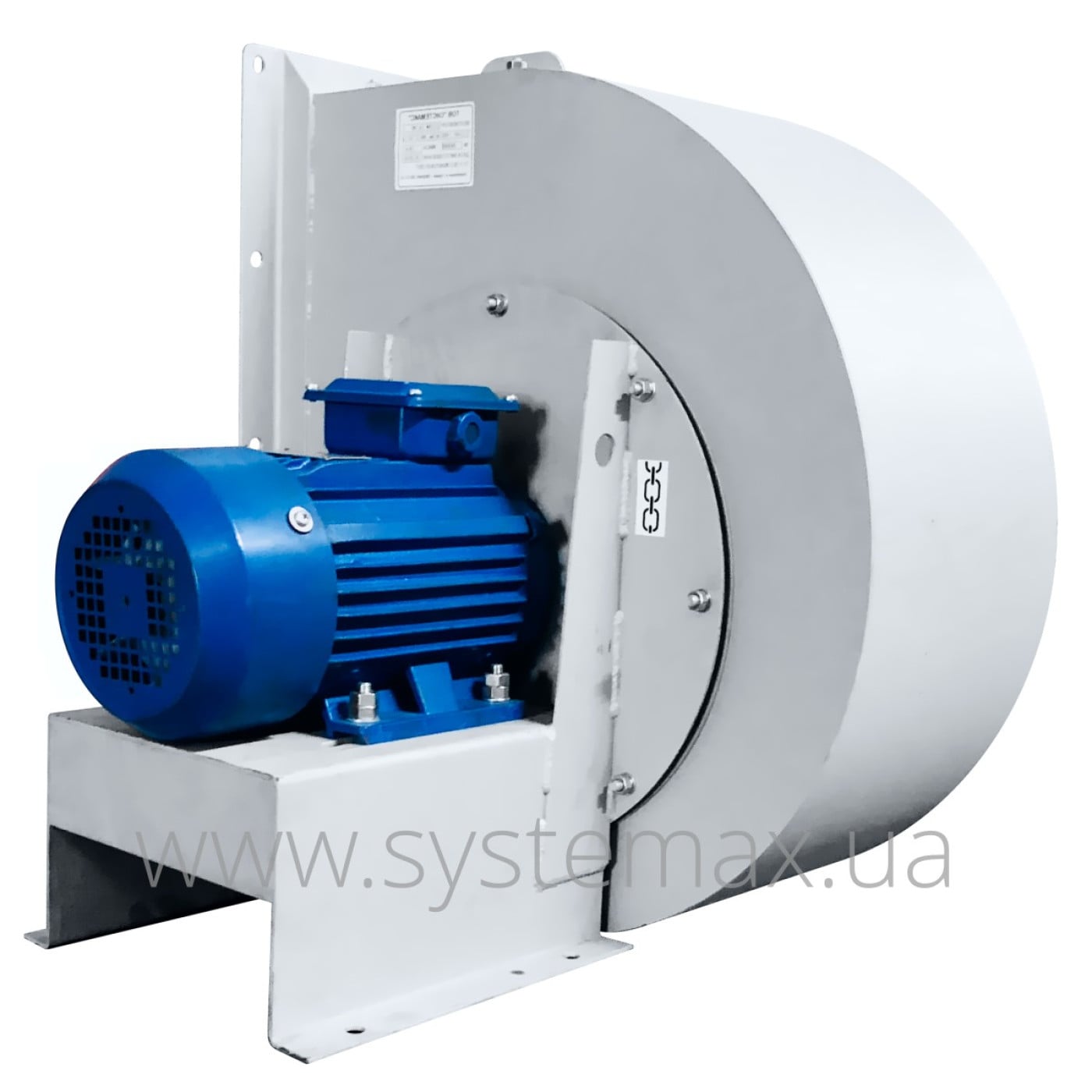

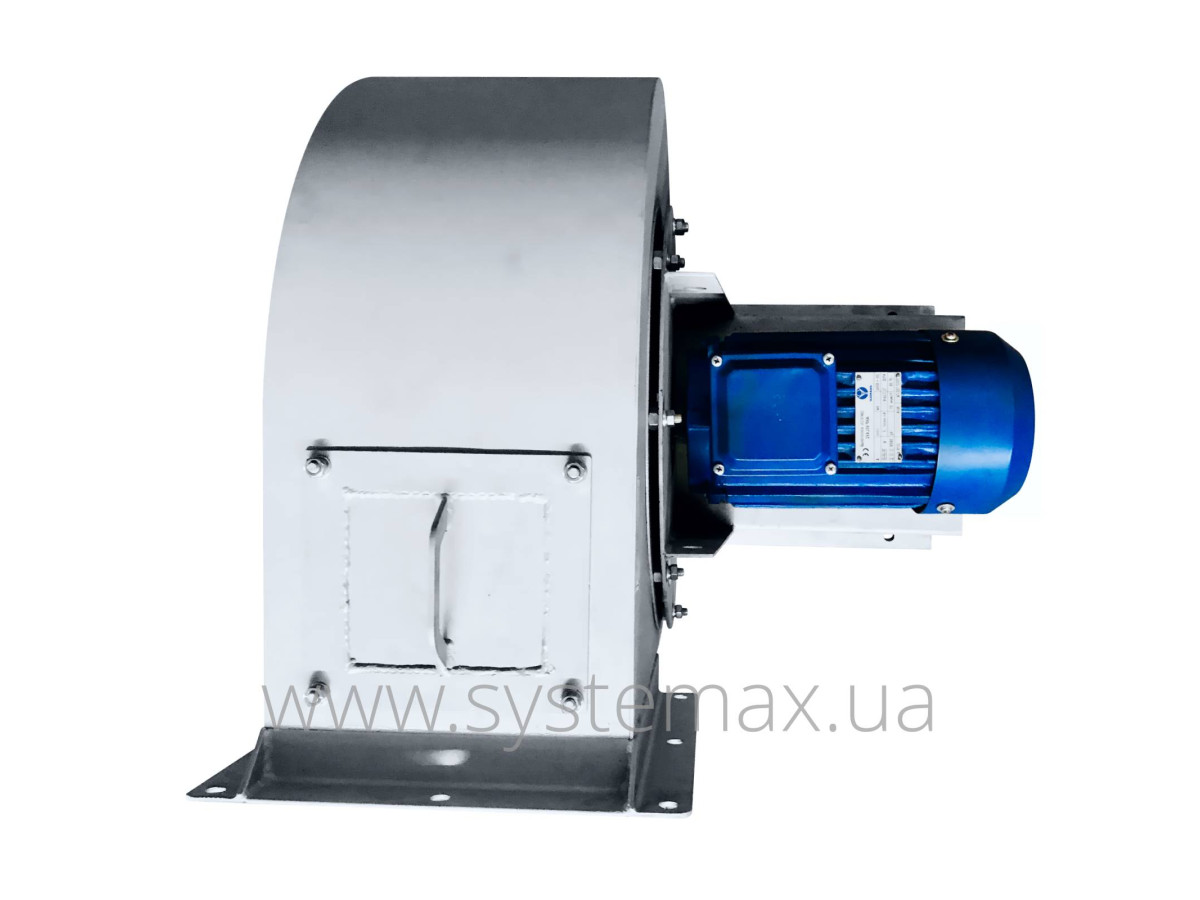

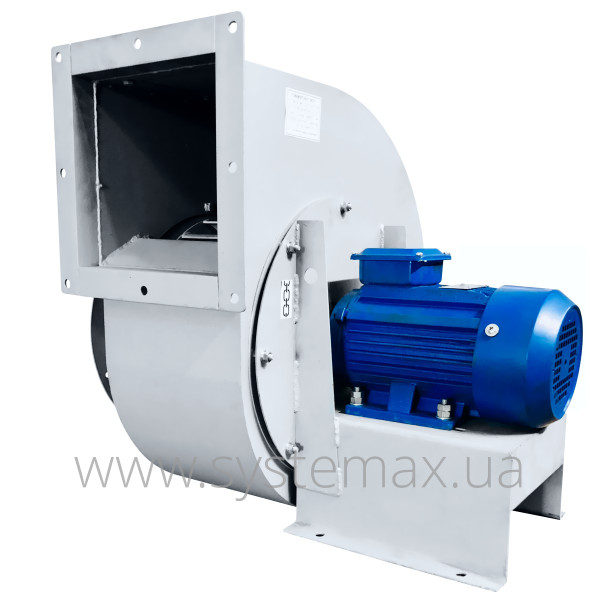

Дымососы Д (М)

Сделано в Украине

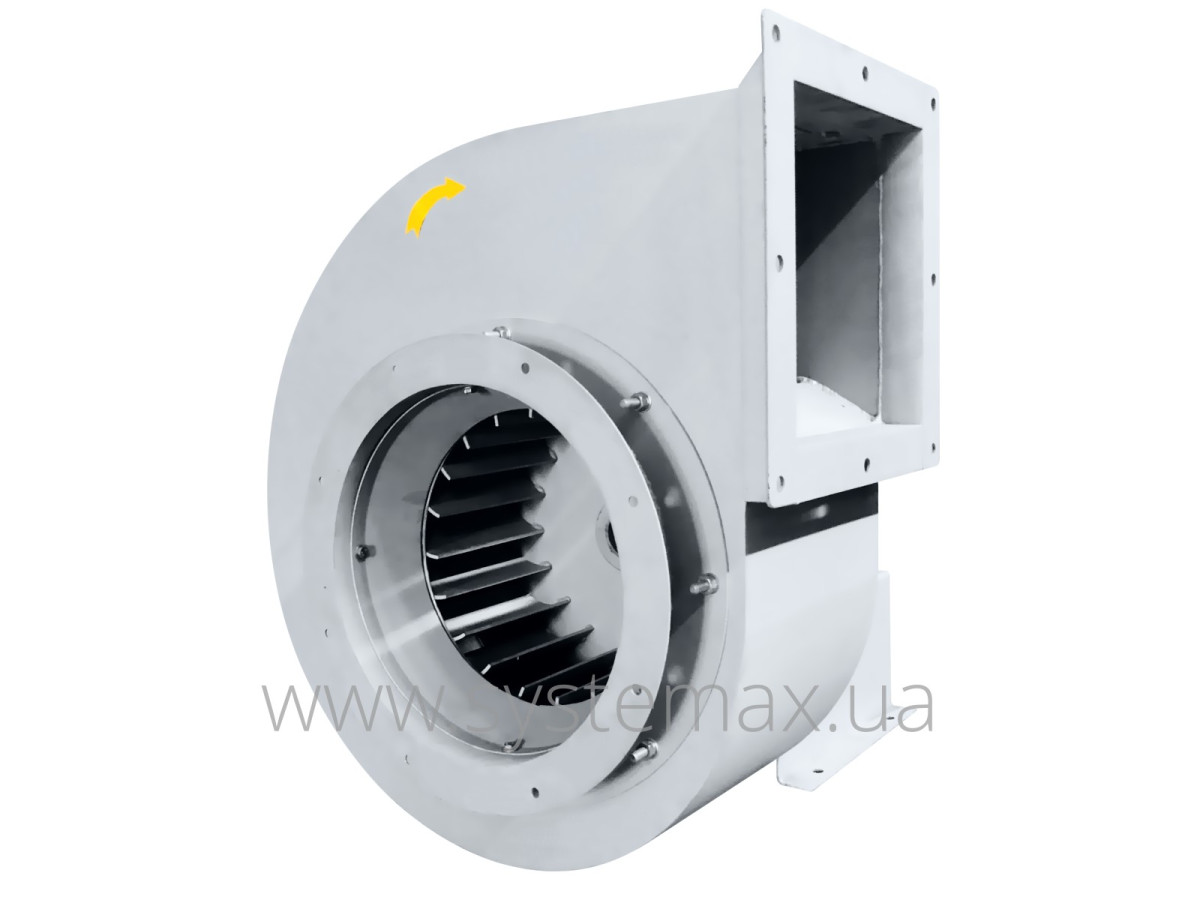

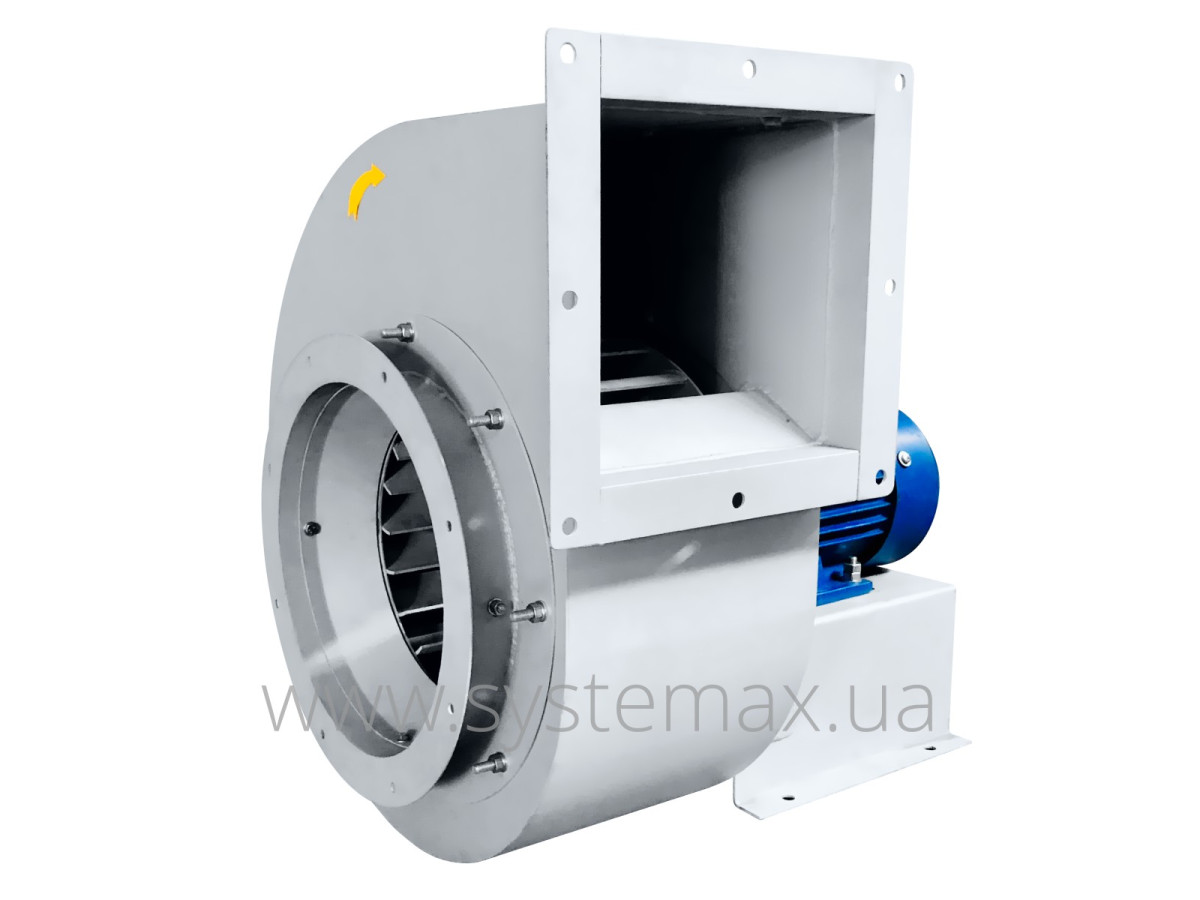

ОБЩИЕ СВЕДЕНИЯ

  • Одностороннего всасывания
  • Корпус спиральный поворотный
  • Вперед загнутые лопатки
  • Количество лопаток 20 шт.
  • Направление вращения - правое или левое

ВАРИАНТЫ ИСПОЛНЕНИЯ ДЫМОСОСА

  • Из углеродистой стали (до 200°С)
  • Из низколегированной стали (до 400°С)
  • Из высоколегированной стали (до 750°С)
Номер вентилятора Электродвигатель Мощность Частота Производительность Давление Вес Цена, с НДС
Д-2,5М Перейти » 7 277 грн АИР90L2 3 кВт 3000 об/мин 3000 м³/час 1760 Па 40 кг
10 214 грнЗаказать
Д-3,5М Перейти » 7 277 грн АИР80А6 0,75 кВт 1000 об/мин 3500 м³/час 350 Па 76 кг
9 768 грнЗаказать
АИР80В6 1,1 кВт 1000 об/мин 4000 м³/час 380 Па 82 кг
9 884 грнЗаказать
АИР90L6 1,5 кВт 1000 об/мин 4700 м³/час 400 Па 96 кг
10 592 грнЗаказать
АИР90L4 2,2 кВт 1500 об/мин 5400 м³/час 900 Па 84 кг
10 150 грнЗаказать
АИР100S4 3 кВт 1500 об/мин 6500 м³/час 950 Па 96 кг
11 341 грнЗаказать
АИР100L4 4 кВт 1500 об/мин 7200 м³/час 1000 Па 112 кг
11 741 грнЗаказать
Д-3,5М (сх. 3) Перейти » 19 500 грн АИР80А6 0,75 кВт 1000 об/мин 3500 м³/час 350 Па
21 991 грнЗаказать
АИР80В6 1,1 кВт 1000 об/мин 4000 м³/час 380 Па
22 107 грнЗаказать
АИР90L6 1,5 кВт 1000 об/мин 4700 м³/час 400 Па
22 815 грнЗаказать
АИР90L4 2,2 кВт 1500 об/мин 5400 м³/час 900 Па
22 373 грнЗаказать
АИР100S4 3 кВт 1500 об/мин 6500 м³/час 950 Па
23 564 грнЗаказать
АИР100L4 4 кВт 1500 об/мин 7200 м³/час 1000 Па
23 964 грнЗаказать

Обзор модернизированных дымососов Д (М)

Общие данные

  • дымососы центробежные (радиальные) модернизированные;
  • материал:
    углеродистая сталь - температура дымовых газов до 200°С,
    низколегированная сталь (под заказ) - температура дымовых газов до 400°С;
  • покраска дымососа - порошковая;

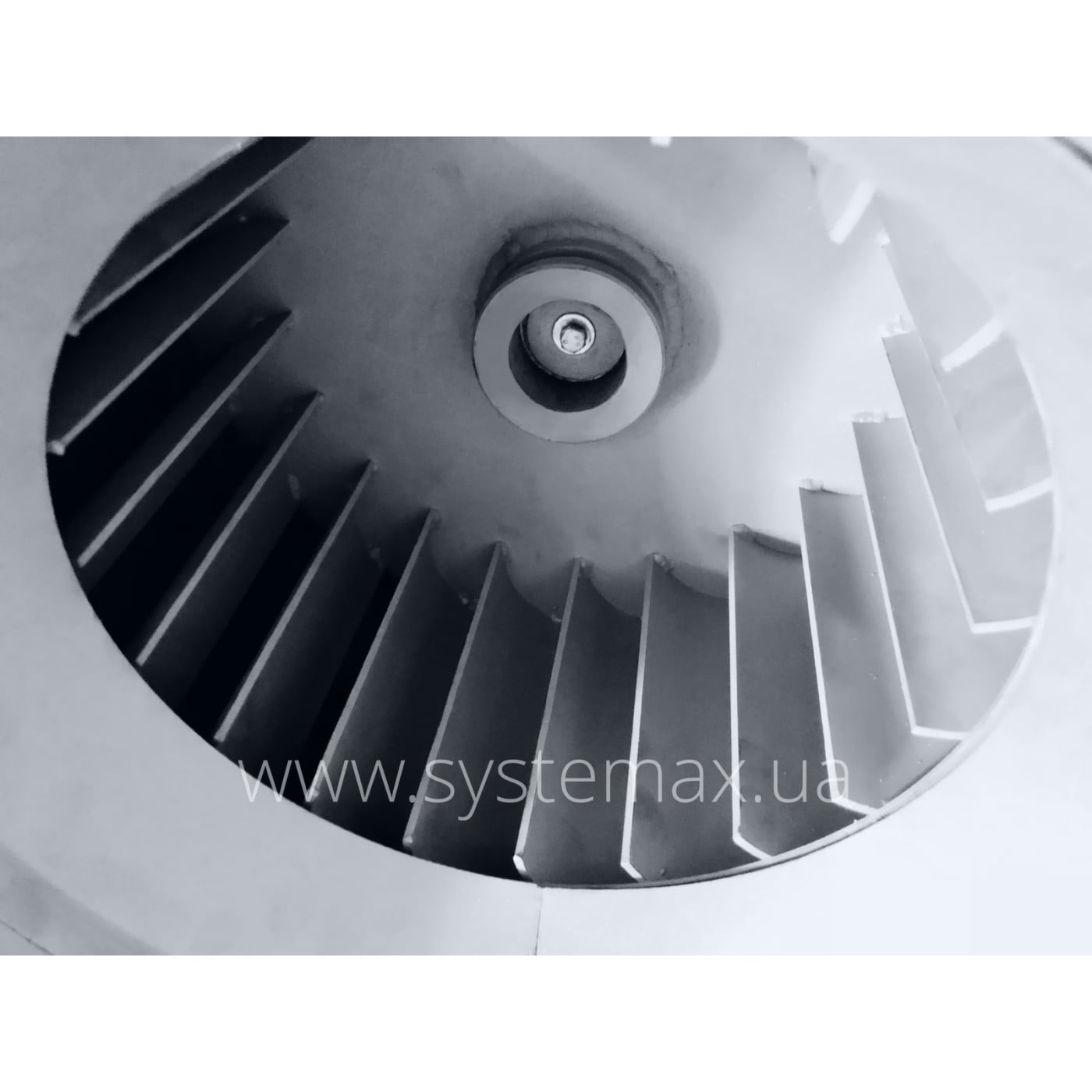

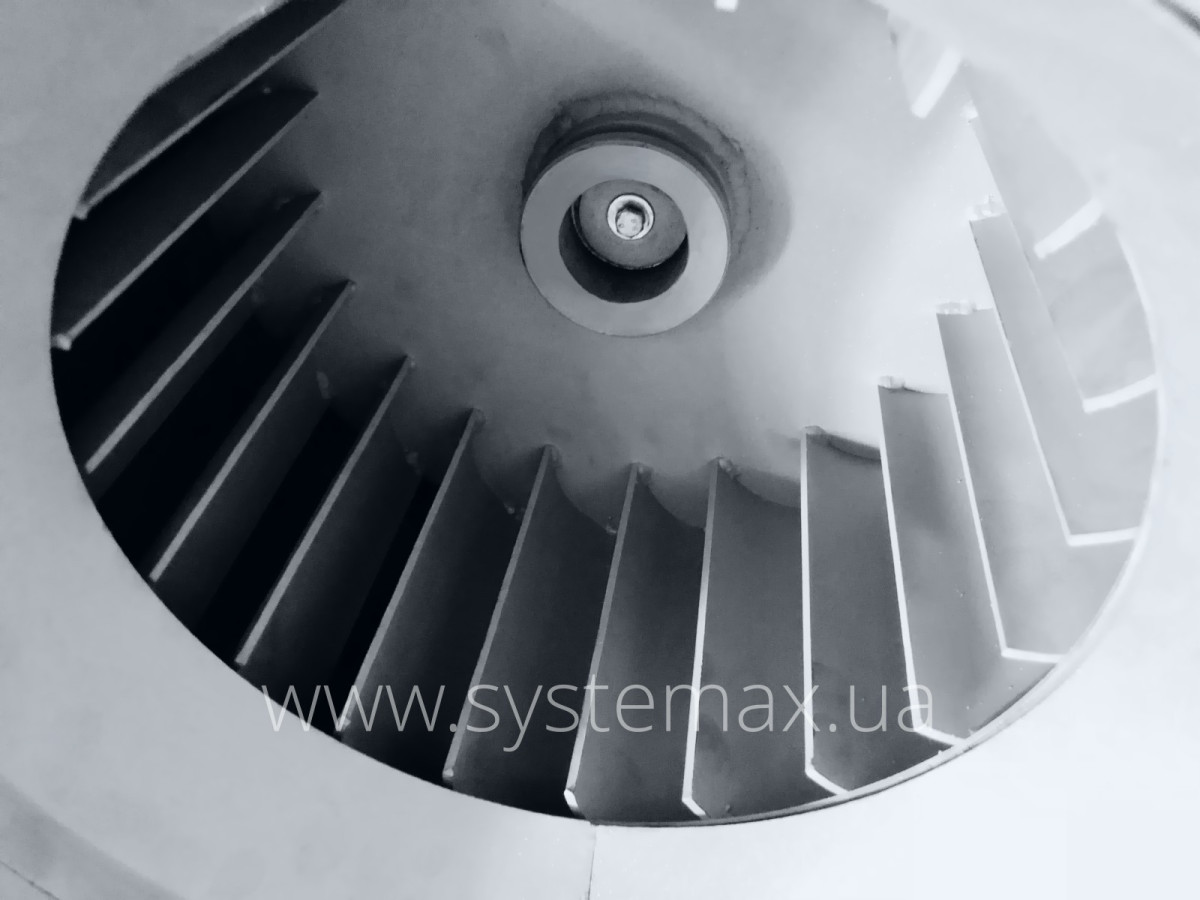

  • количество лопаток рабочего колеса - 20 шт.;
  • лопатки загнутые вперед;
  • правое или левое вращение;
  • есть возможность поворота корпуса с шагом 45°;

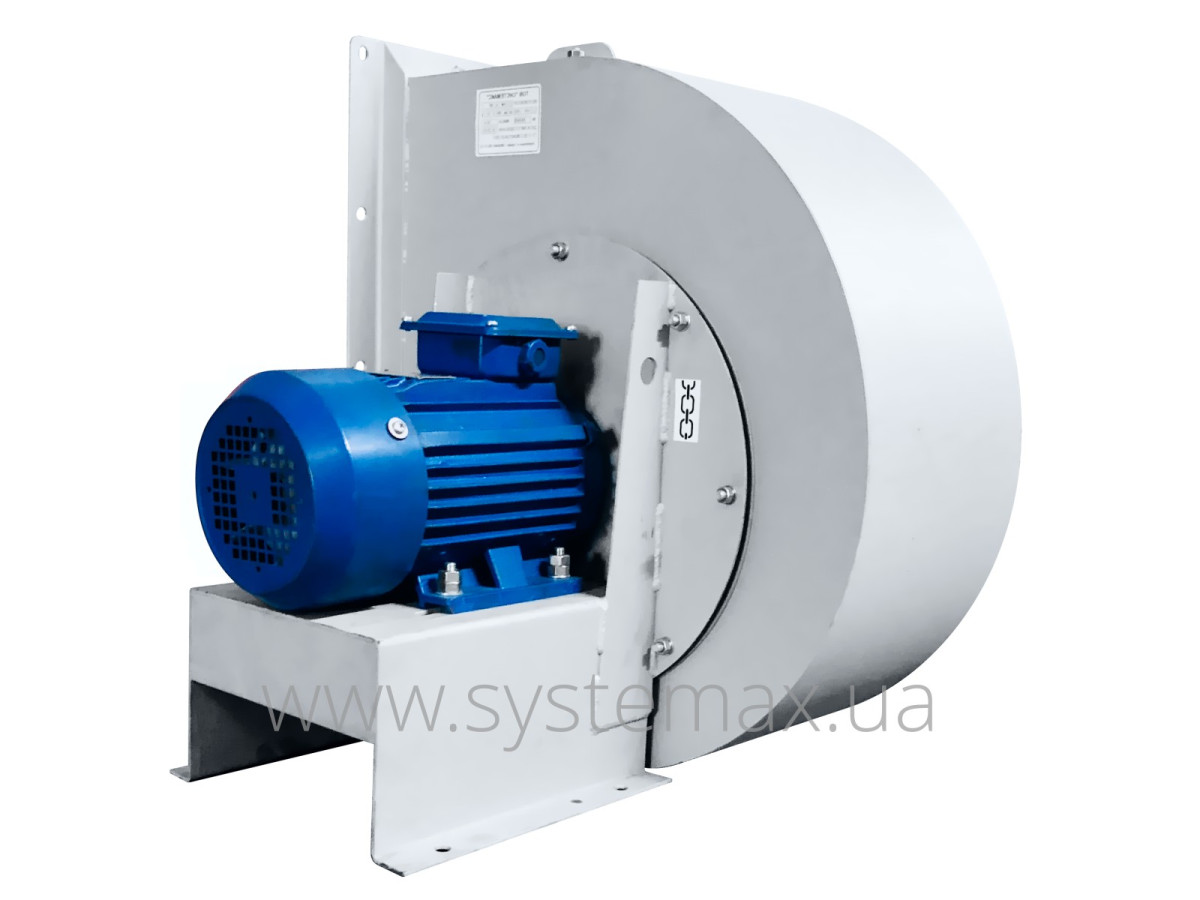

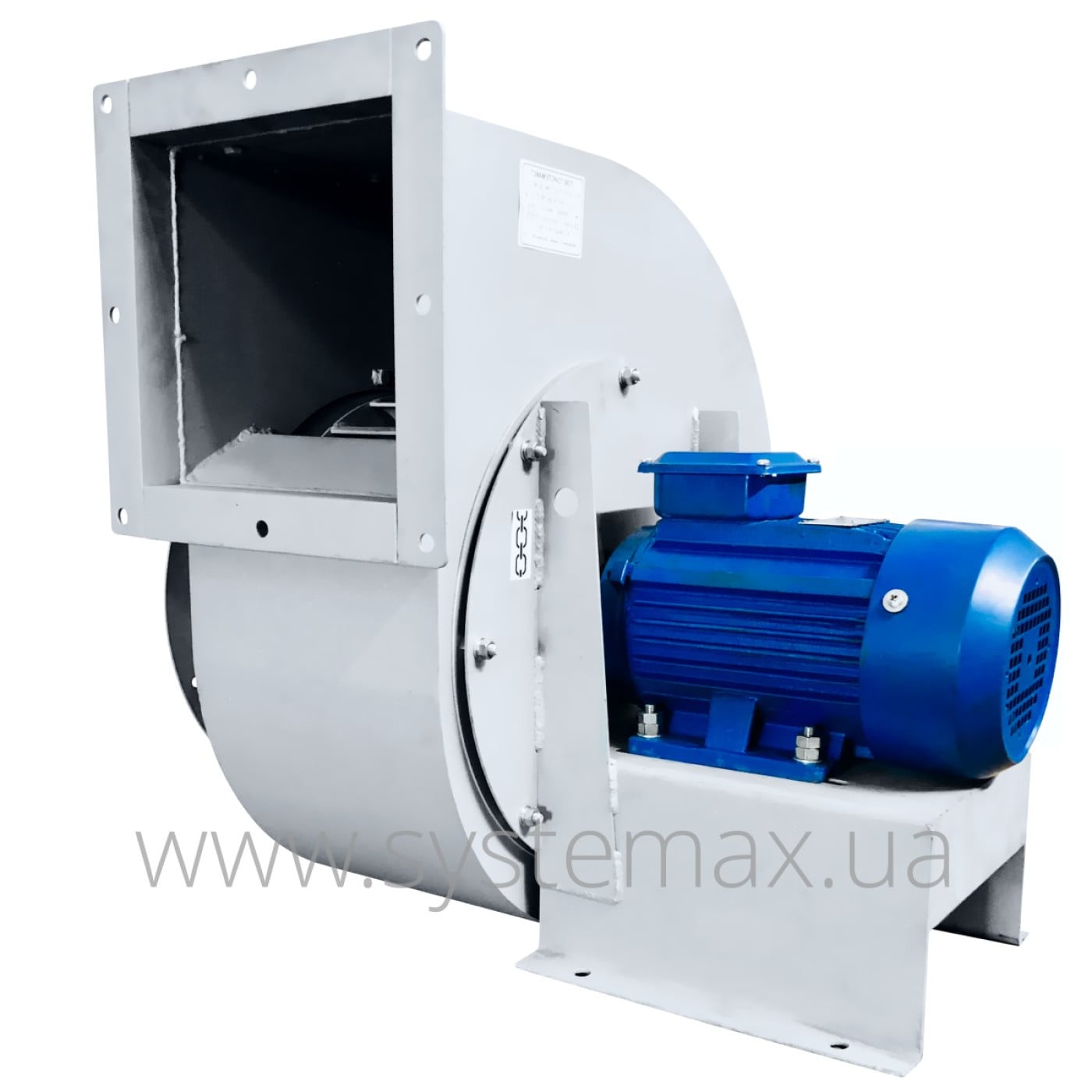

  • схема исполнения №1 (рабочее колесо на валу электродвигателя),
    схема исполнения №3 (привод на рабочее колесо через промежуточный вал);
  • напряжение сети 380 В;
  • гарантия 2 года.


Применение Д (М)

Центробежные модернизированные дымососы серии Д (М) предназначены для вытягивания дымовых газов из топочных камер промышленных котлоагрегатов малой мощности работающих на газе или мазуте. Для твердотопливных котлов, в которых сжигают уголь или антрацит, использование модернизированных дымососов Д (М) допускается лишь в случае наличия эффективной системы золоулавливания, сводящей к минимуму присутствие твердых частиц в дымовых газах. Сфера применения - объекты энергетики и промышленности.

Основные требования к эксплуатации:

  • расположение дымососа в помещении, или на открытом воздухе, но с защищенным от атмосферных осадков электродвигателем;
  • температура перемещаемой среды в пределах -30 ...+200(400)°С;
  • содержание пыли/золы в дымовых газах не более 2 г/м³.


Направление вращения дымососа Д (М) и углы поворота корпуса улитки

Углы поворота дымососа левого и правого вращения

Направление и угол поворота корпуса дымососа Д (М)

Обозначения на схеме

ЛЕВ - левое вращение дымососа
ПР - правое вращение дымососа
0°...270° - угол поворота корпуса дымососа


Как определить направление вращения

Направление корпуса дымососа соответствует направлению вращения рабочего колеса и определяется СО СТОРОНЫ ЭЛЕКТРОДВИГАТЕЛЯ:

  • вращение ПРАВОЕ - если спираль улитки направлена ЗА часовой стрелкой
  • вращение ЛЕВОЕ - если спираль улитки направлена ПРОТИВ часовой стрелки


Углы поворота корпуса

Все тягодутьевые машины имеют возможность изменения угла поворота улитки. Это существенно упрощает монтаж как самого дымососа, так и подводимого к нему дымопровода. Угол поворота может быть выставлен от 0° до 270° с кратностью 45°.

Перекручивать улитку дымососа покупатель может сам, но в таком случае оборудование снимается с заводской гарантии. Суть в том, что при манипуляциях с корпусом может быть нарушена балансировка рабочего колеса, что в последствии неминуемо приведет к скорому выходу дымососа со строя. Поэтому, уже на стадии оформления заказа все технические нюансы оговариваются сразу и дымосос на заводе изготавливается и собирается именно с тем углом поворота корпуса, какой пожелает заказчик.


×
