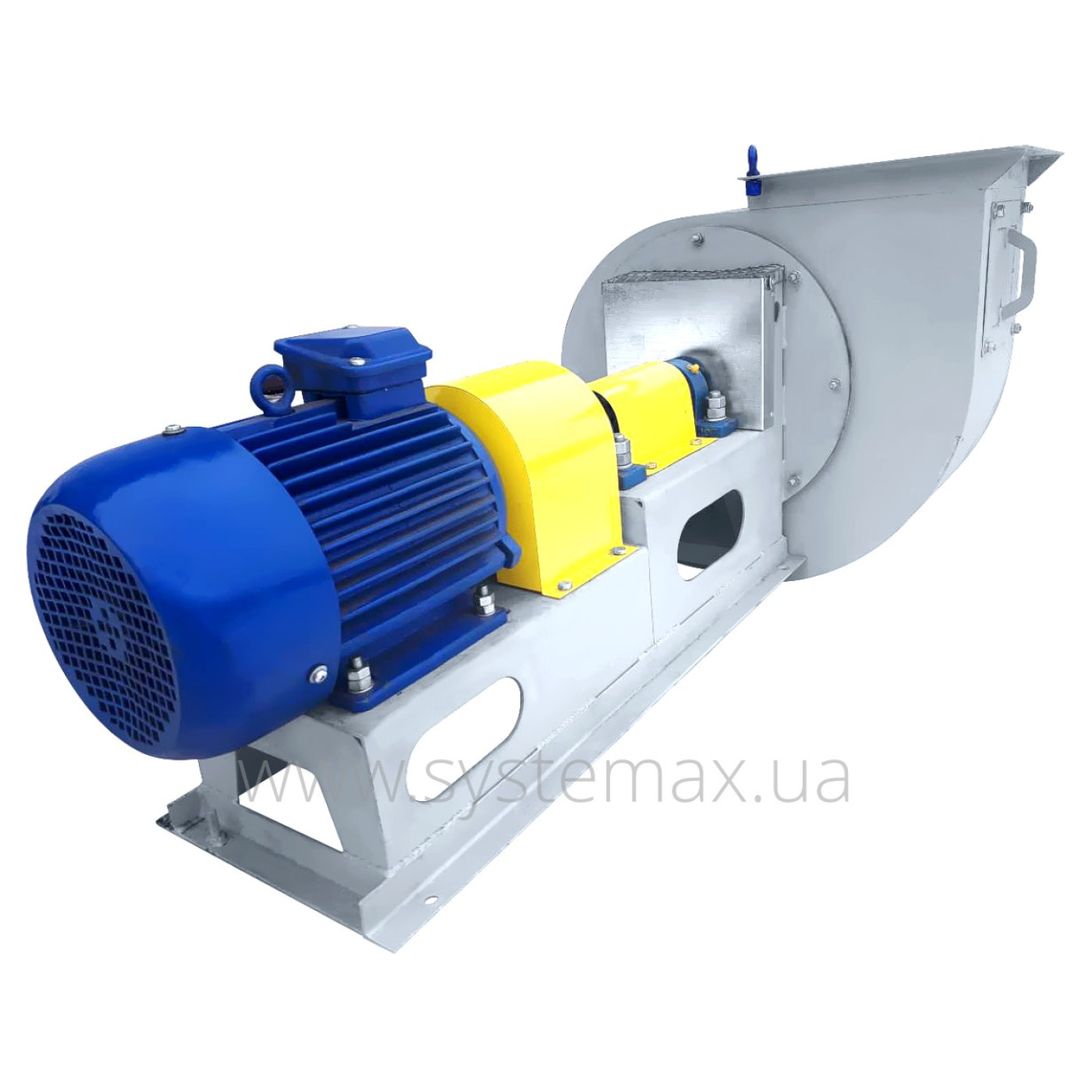

Обзор дымососа Д 3,5М (схема №3)

Основные данные

  • дымосос модернизированный центробежный (радиальный);
  • материал углеродистая сталь;
  • возможность поворота улитки с шагом 45°;
  • вращение рабочего колеса левое или правое;
  • исполнение 3 (привод через промежуточный вал);
  • подшипниковые узлы SNR (Франция)
  • диаметр рабочего колеса 350 мм;
  • количество лопаток рабочего колеса 20 шт.;
  • производительность 3500 ... 7200 м³/час;
  • рабочее давление 350 ... 1000 Па;
  • температура перемещаемых дымовых газов:
    до 200°С для рабочих колес из углеродистой стали Ст3 (базовая комплектация);
    до 400°С для рабочих колес из жаропрочной высоколегированной или нержавеющей стали - под заказ;
  • комплектация электродвигателями мощностью 0,75 ... 4 кВт;
  • напряжение сети 380 В;
  • гарантия 2 года.

Обозначение маркировки дымососа Д 3,5М



 Д   3,5   М

где

Д - дымосос
3,5 - диаметр рабочего колеса в дециметрах (350 мм)
М - модернизированный



Направление вращения дымососа Д 3,5М и углы поворота корпуса улитки

Направление и угол поворота корпуса дымососа Д 3,5 М

Обозначения на схеме

ПР - правое вращение дымососа: Д 3,5М (правый)
ЛЕВ - левое вращение дымососа: Д 3,5М (левый)
0°...315° - угол поворота корпуса


Как определить направление вращения

Направление корпуса дымососа соответствует направлению вращения рабочего колеса и определяется СО СТОРОНЫ ЭЛЕКТРОДВИГАТЕЛЯ:

  • вращение ПРАВОЕ - если спираль улитки направлена ЗА часовой стрелкой
  • вращение ЛЕВОЕ - если спираль улитки направлена ПРОТИВ часовой стрелки


Углы поворота корпуса Д-3,5-М

Все дымососы Д-3,5-М имеют возможность изменения угла поворота улитки. Это существенно упрощает монтаж как самого дымососа, так и подводимого к нему дымопровода. Поворачиваться улитка может на 45°, 90°, 135°, 180°, 225°, 270° и 315°.



Технические параметры Д 3,5М (исполнение №3)

Дымосос Исполнение Электродвигатель Параметры дымососа в рабочей зоне Полная масса
Марка Мощность Частота вращения Производительность Давление
кВт об/мин м³/ч Па кг
Д 3,5М Схема 3 АИР80А6 0,75 1 000 3 500 350 -
Схема 3 АИР80В6 1,1 1 000 4 000 380 -
Схема 3 АИР90L6 1,5 1 000 4 700 400 -
Схема 3 АИР90L4 2,2 1 500 5 400 900 -
Схема 3 АИР100S4 3 1 500 6 500 950 -
Схема 3 АИР100L4 4 1 500 7 200 1 000 -


Конструктивные особенности Д-3,5М исп. 3

Узлы дымососа Д-3,5 М исп.3

  • Корпус дымососа Д 3,5 М (улитка)
    Корпус из углеродистой стали (высоколегированная и нержавеющая сталь - под заказ), сварной, спиральной формы. Правого или левого вращения. Имеет круглый входной и квадратный выходной патрубки с присоединительными фланцами. Улитку можно переставлять (перекручивать) на раме, тем самым изменяя направление выхода воздуха из дымососа согласно ГОСТ 5976. Количество углов поворота корпуса соответствует количеству отверстий под присоединительные болты в задней съемной стенке корпуса. Корпус имеет ревизионный люк для возможности очистки лопаток рабочего колеса дымососа от сажи.

  • Рабочее колесо дымососа Д 3,5М
    Рабочее колесо (или "беличье колесо") металлическое, сварное, правого или левого вращения. Насаживается на промежуточный вал. Имеет 20 загнутых вперед лопаток. Динамически сбалансированное. Диаметр рабочего колеса 350 мм. Изготавливается из углеродистой стали (для температуры дымовых газов до 200°С) или по специальному заказу из высоколегированной/нержавеющей стали (для температуры до 400°С).

  • Подшипниковые узлы c промежуточным валом
    Используются надежные французкие подшипниковые узлы SNR (вместо давно устаревших и непрактичных маслянных ванн). Промежуточный вал термически обработанный, долговечный.

  • Электродвигатель АИР для улитки Д 3,5М
    Электродвигатель устанавливается на станине. Для комплектации Д-3,5М подходят двигатели мощностью от 0,75 до 1,5 кВт с частотой вращения 1000 об/мин и двигатели от 2,2 до 4 кВт с частотой 1500 об/мин. Общепромышленные асинхронные электродвигатели с короткозамкнутым ротором серии АИР входят в базовую комплектацию дымососа. Но в зависимости от условий эксплуатации может быть установлен электромотор другой серии.

  • Станина дымососа
    Станина металлическая, сварная. Составляет цельную конструкцию из опорных элементов и задней крышки улитки дымоса. К станине крепятся электродвигатель, промежуточный вал на подшипниковых узлах и сама улитка.


ВЫ МОЖЕТЕ ОТДЕЛЬНО ЗАКАЗАТЬ КАЖДЫЙ ИЗ УЗЛОВ ДЫМОСОСА Д 3,5М (схема №3)
СВЯЖИТЕСЬ С МЕНЕДЖЕРОМ



Материал корпуса и рабочего колеса

  • Углеродистая сталь
    Стандартное исполнение. Имеет ограничения по максимальной температуре дымових газов - не более 200°С.

  • Нержавеющая сталь
    Под заказ. Специальное исполнение. Допускается эксплуатация дымососа при температуре дымовых газов до 400°С.

  • Високолегированная сталь
    Под заказ. Специальное исполнение. Допускается эксплуатация дымососа при температуре дымовых газов до 400°С.



Схема конструктивного исполнения Д №3,5 М

Исполнение 3 (Схема 3) - рабочее колесо дымососа насажено на промежуточный вал, который через соединительную муфту состыковывается с валом электродвигателя. Промежуточный вал закреплен на станине на высококачественных подшипниковых узлах SNR. Для схемы исполнения №3 особое внимание уделяется соблюдению соосности рабочего колеса, промежуточного вала и вала электродивателя. Тестирование и контроль работы дымососа проводится при номинальной нагрузке в течении 1 часа. Данная схема в особенности подходит для тех дымососов Д №3,5М, которые будут работать с дымовыми газами с температурой 200...400°С.



Преимущества наших дымососов

  • надежность конструкции
  • увеличенная производительность
  • низкие эксплуатационные затраты
  • высокое качество используемых материалов
  • высокая точность балансировки рабочего колеса
  • комплектация качественными электродвигателями
  • доступная цена
  • гарантия 2 года


Подшипниковый узел SNR

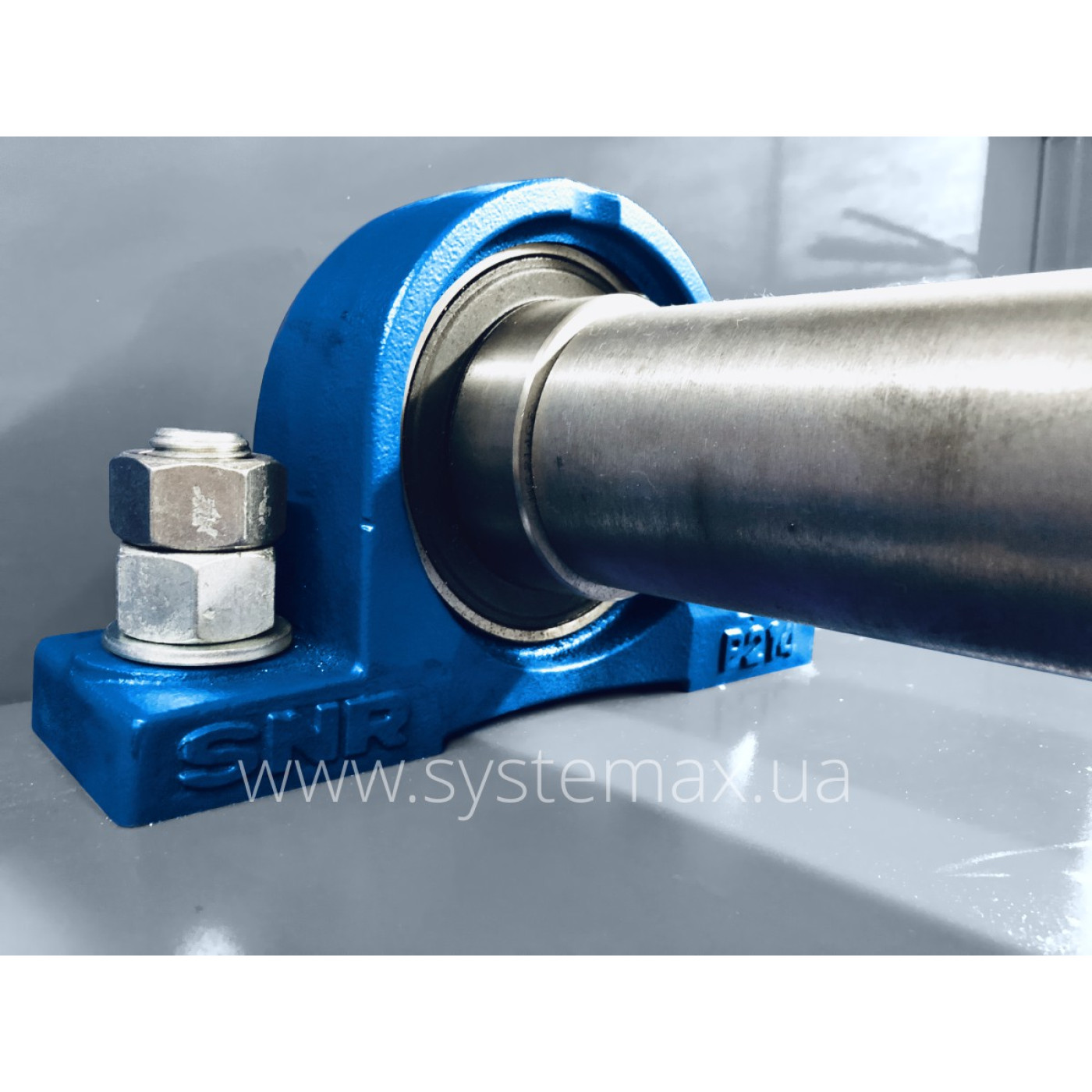

Промежуточный вал дымососа Д 3,5М (схема 3) на подшипниковых узлах SNR

Преимущества подшипниковых узлов SNR (SNR Roulements, Annecy, France)

  • Надежность:
    Качество изготовления подшипника SNR позволяет установить гарантийный срок службы 12 лет с момента ввода в эксплуатацию, с возможностью продления до 18 лет.

  • Защищенность:
    Клас защиты подшипника SNR - IP68. Герметичность такой конструкции обеспечивает защиту и надежное смазывание даже в условиях повышенной влажности и загрязнённости.

  • Оптимальный температурный режим:
    Подшипниковый узел SNR для дымососа допускает эксплуатацию в диапазоне граничных температур -50°С...+180°С.


Дополнительные опции

В подшипниковый узел SNR при необходимости можно установить:

  • датчик (PMS P-ABL) автоматического считывания уровня смазки и температурного нагрева смазки;
  • одноточечный лубрикатор (READY BOOSTER), который будет автоматически добавлять смазочный материал в герметичный подшипник при достижении критического уровня, без внешнего вмешательства оператора.



На рынке Украины можно купить дымососы с китайскими подшипниковыми узлами, что называется «подешевше». Но как следствие, из-за некачественных подшипников появляется несоосность валов и розбалансировка рабочего колеса. Такая «экономия» тянет за собой большие эксплуатационные затраты на ремонт и транспортировку дымососа, и главное, простой вашего котельного агрегата. В этом отношении французкие подшипниковые узлы SNR являются эталоном качества и дополнительной гарантией бесперебойной работы вашего дымососа.



Габаритные и присоединительные размеры дымососа Д-3,5М

Чертеж схемы исполнения №3

Чертеж дымососа Д 3,5М (исполнение 3): габаритные и присоединительные размеры. Вид спереди.





Аэродинамическая характеристика дымососа Д 3,5 М схема 3

Аэродинамика дымососа Д 3,5М (исполнение 3)

Условные обозначения

Q - производительность, м³/час
Pv - полное давление, Па
η - коэффициент полезного действия (КПД)
N - мощность электродвигателя, кВт
U - окружная скорость, м/с
n - частота вращения, об/мин


Поиск рабочей точки Д3,5М сх.3: производительность и давление

На графике представлены кривые мощности возможных комплектуемых электродвигателей, а также кривые количества оборотов. Для определения параметров того или иного комплекта дымососа Д3,5М сх.3 нужно найти пересечение кривой мощности электродвигателя (кВт) и кривой количества оборотов (об/мин). Точка пересечения и будет являться рабочей точкой вентилятора - соответственно отложив на горизонтальную ось вниз - значение производительности (м³/час) и на вертикальную ось - значение напора (Па).

В случае, если кривая мощности электродвигателя лежит выше кривой количества оборотов, нужно кривую мощности опустить параллельно вниз (взяв по крайним точкам) до пересечения с кривой оборотов, что и будет являться рабочей точкой.

В случае, если кривая мощности лежит ниже чем кривая количества оборотов, то данный электродвигатель не комплектуется с вентилятором, в противном случае он просто не выдержит нагрузки и выйдет из строя.

Если у Вас возникли сложности с определением технических характеристик дымососа Д 3,5 М по его диаграмме, просто наберите нас на горячую линию (044) 383-27-33 и наши специалисты с радостью помогут Вам!
