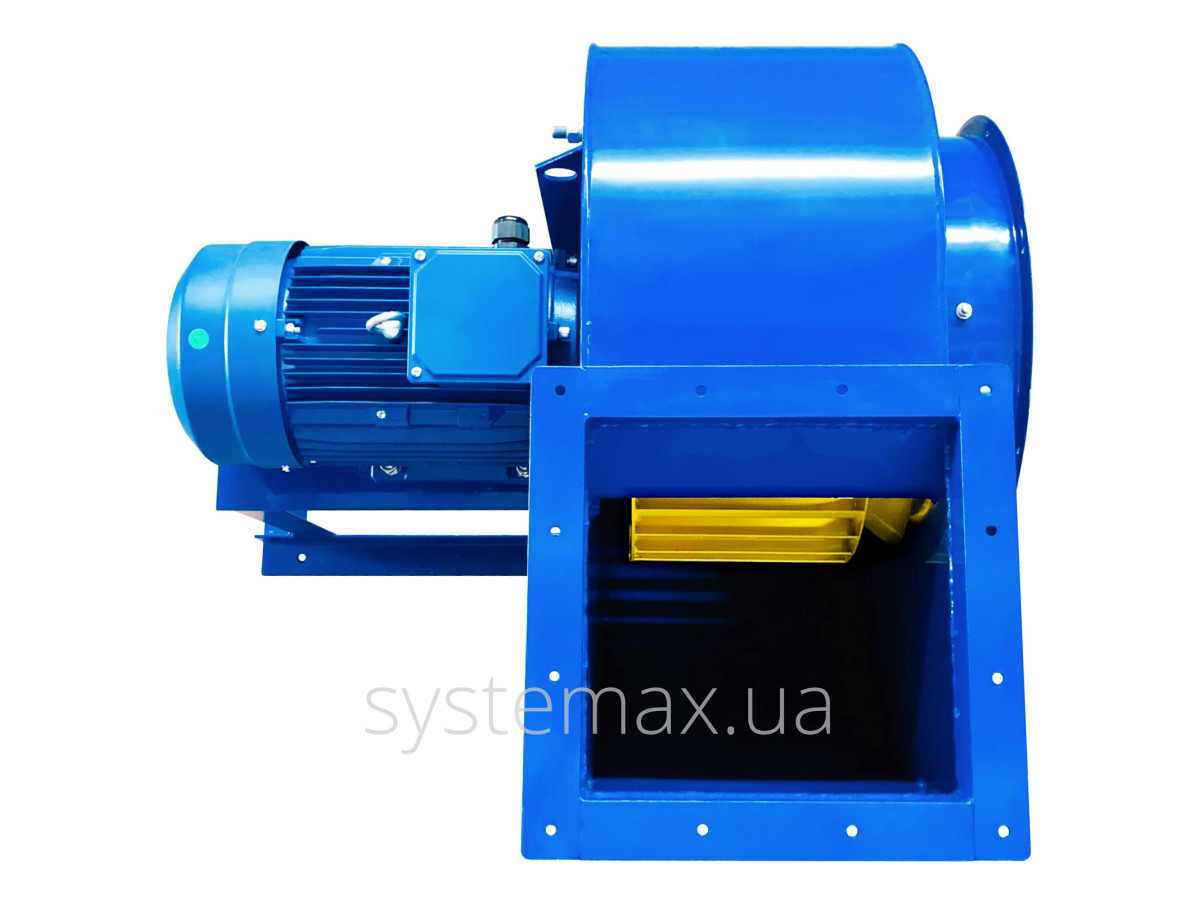

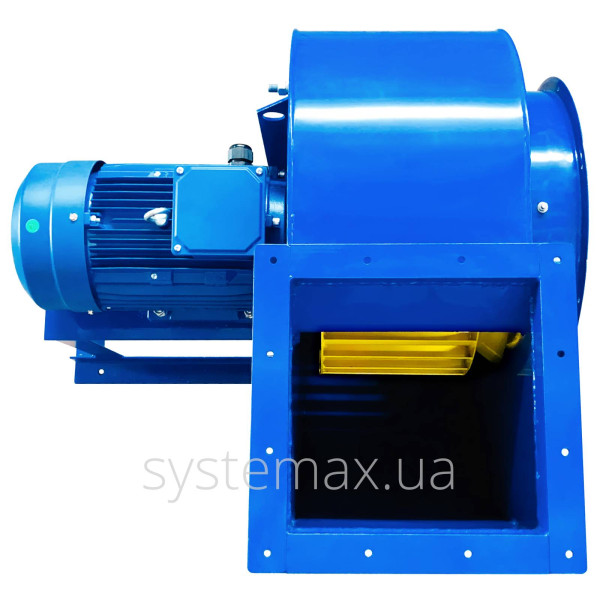

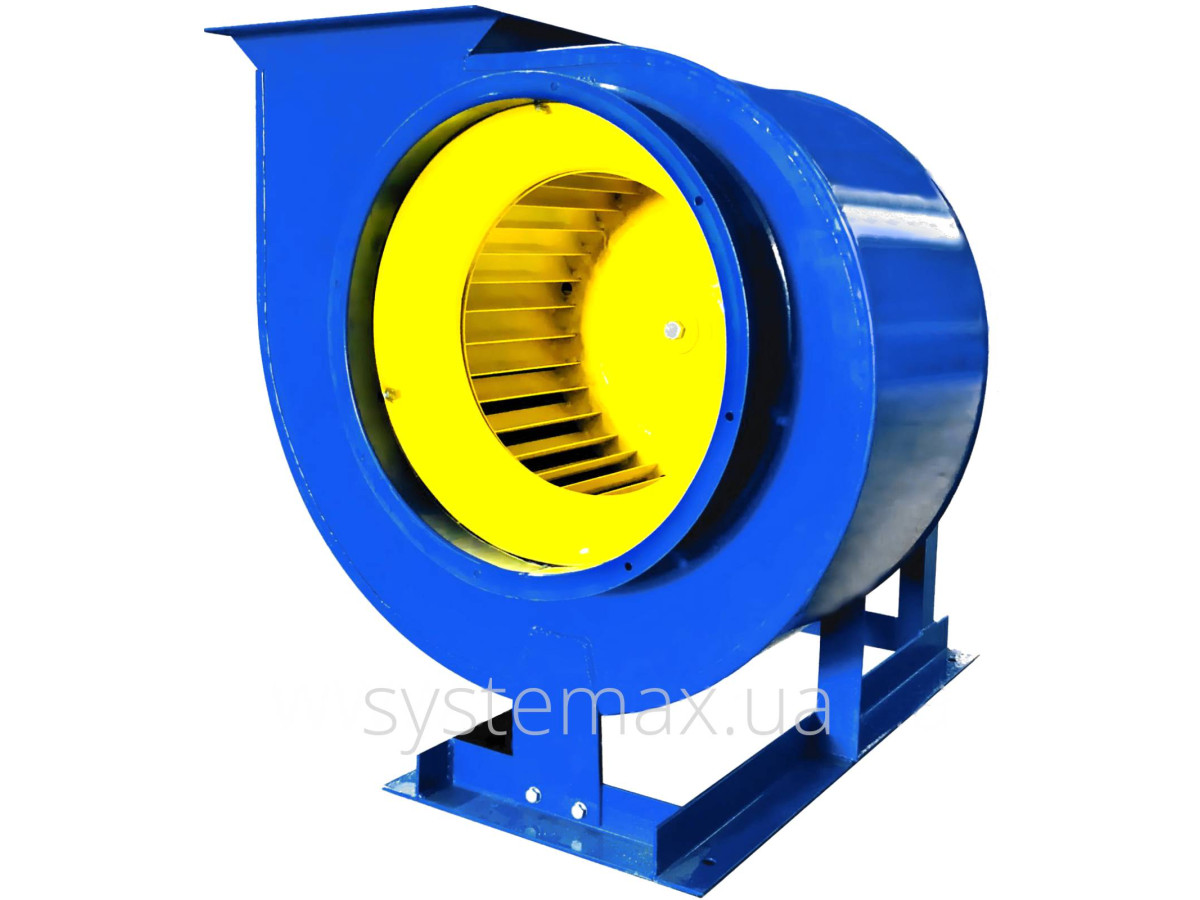

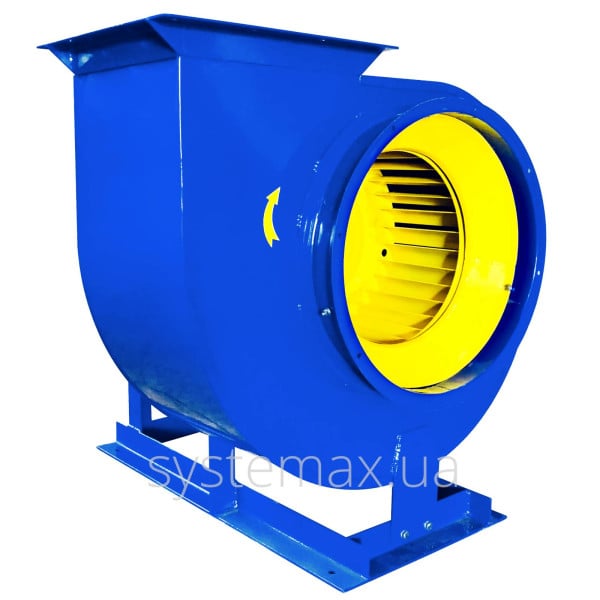

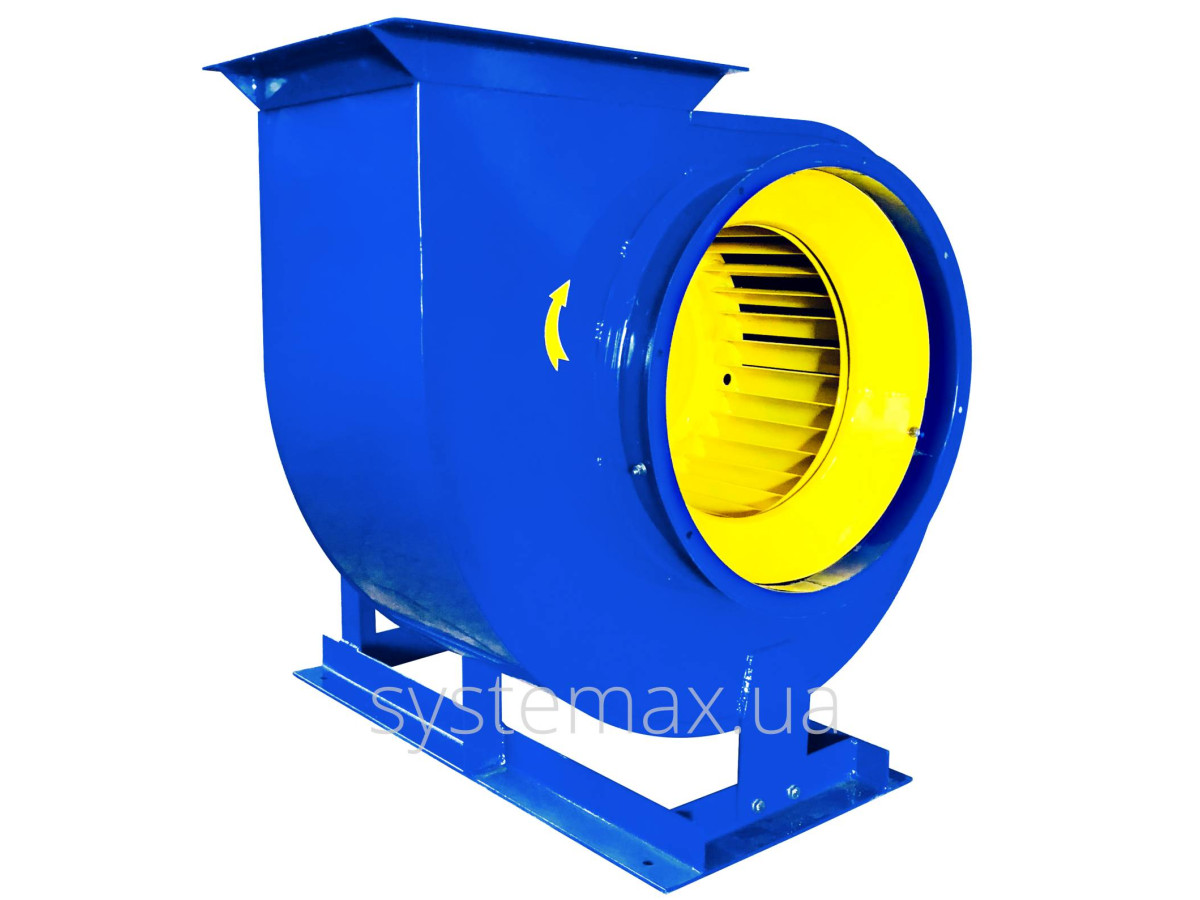

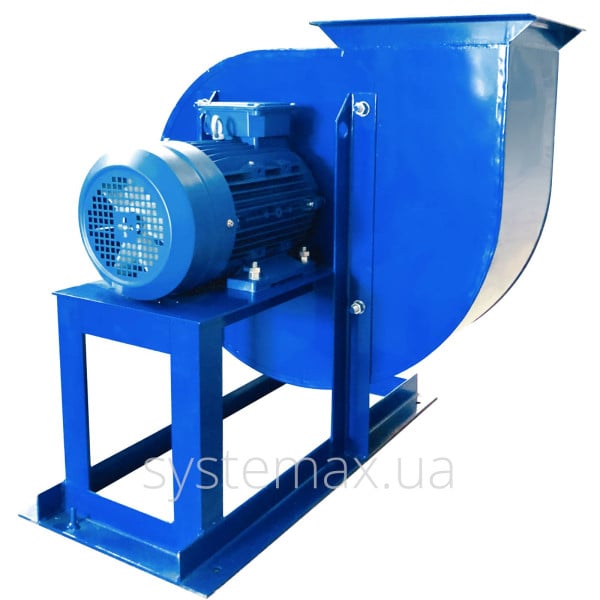

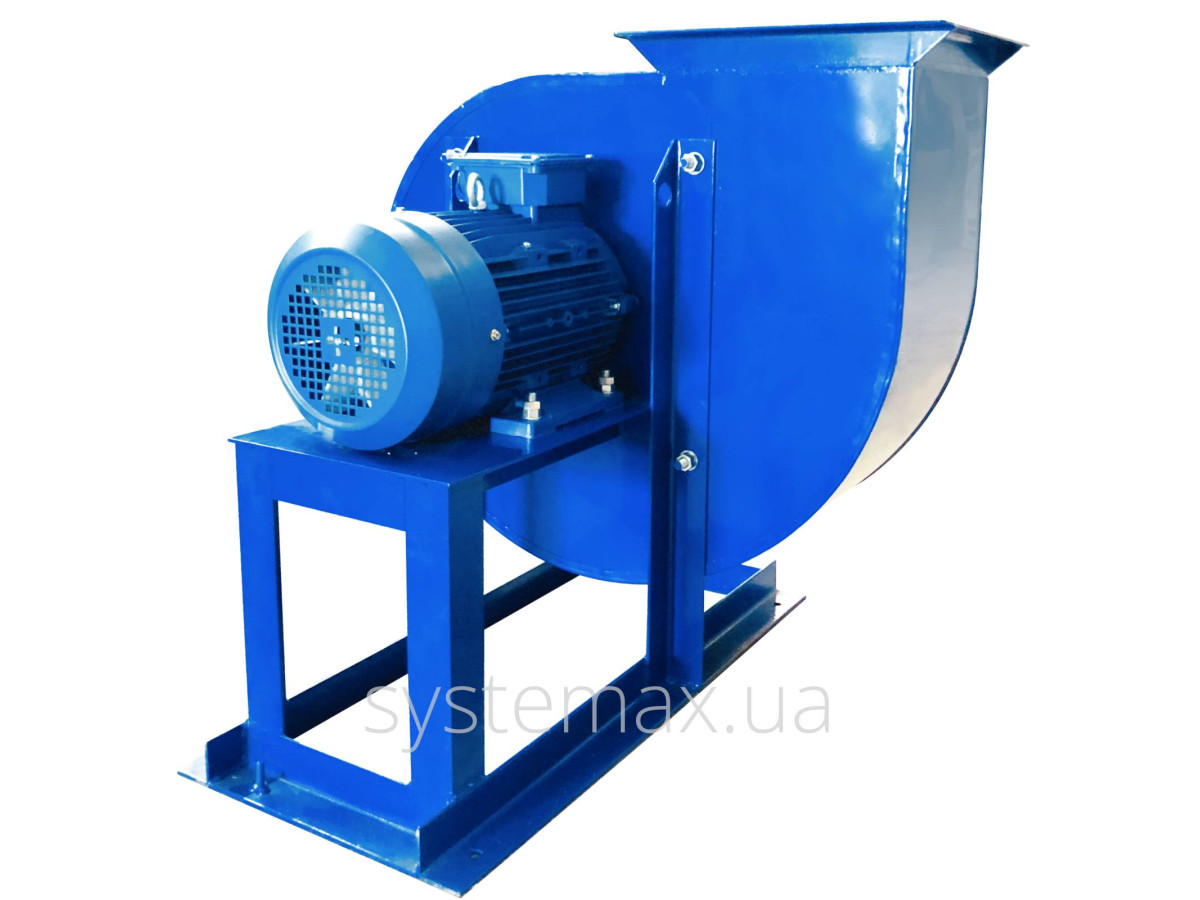

ВЦ 14-46 центробежные вентиляторы среднего давления
ОБЩИЕ СВЕДЕНИЯ
- Одностороннего всасывания
- Корпус спиральный поворотный

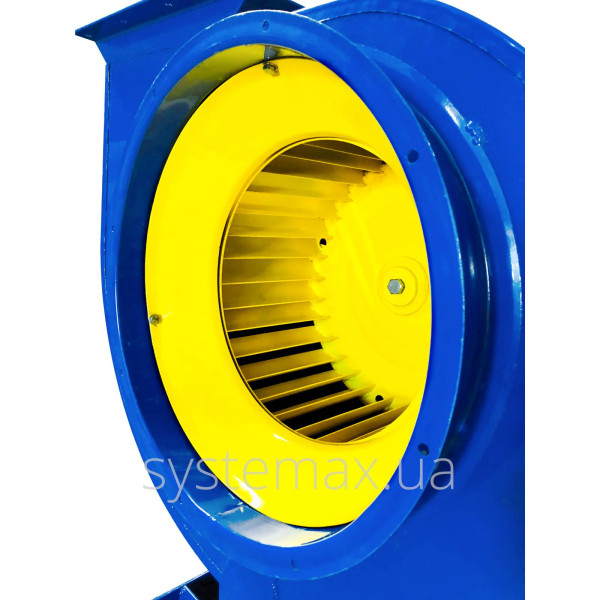

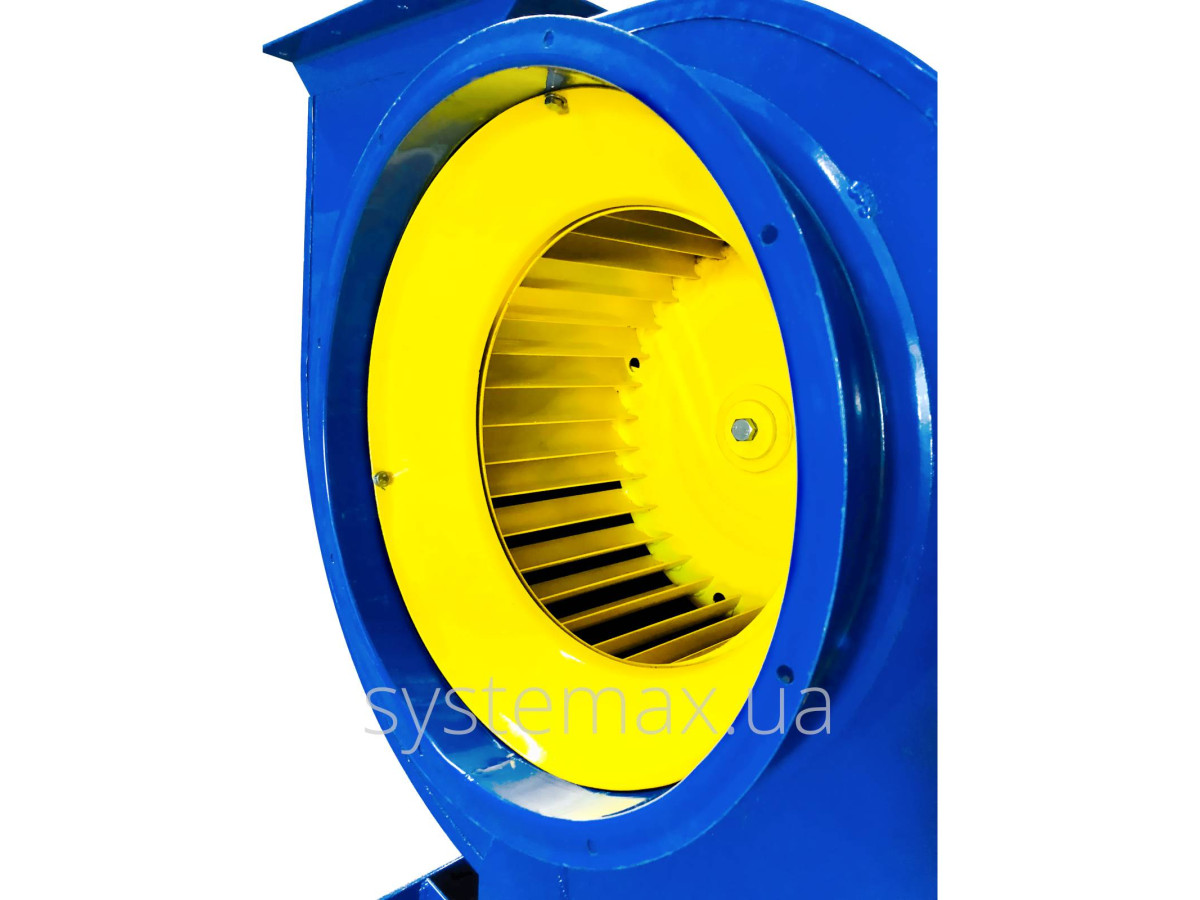

- Вперед загнутые лопатки
- Количество лопаток 32
- Направление вращения - правое и левое
ВАРИАНТЫ ИСПОЛНЕНИЯ ВЕНТИЛЯТОРА
- Из углеродистой стали
- Из нержавеющей стали
- Из разнородных металлов
- Из алюминиевых сплавов
Номер вентилятора | Электродвигатель | Мощность | Частота | Производительность | Давление | Вес | Цена, с НДС |
ВЦ 14-46 №2 Перейти » 4 852 грн | АИР63А4 | 0.25 кВт | 1500 об/мин | 1260 м³/час | 300 Па | 18,6 кг |
8 633 грнЗаказать
|
АИР63В4 | 0.37 кВт | 1500 об/мин | 1400 м³/час | 320 Па | 19,4 кг |
8 785 грнЗаказать
|
|
АИР71А4 | 0.55 кВт | 1500 об/мин | 1900 м³/час | 350 Па | 21,4 кг |
9 501 грнЗаказать
|
|
АИР71А2 | 0.75 кВт | 3000 об/мин | 1300 м³/час | 1000 Па | 21,7 кг |
9 501 грнЗаказать
|
|
АИР71В2 | 1.1 кВт | 3000 об/мин | 1800 м³/час | 1100 Па | 23,2 кг |
9 904 грнЗаказать
|
|
АИР80А2 | 1.5 кВт | 3000 об/мин | 2400 м³/час | 1180 Па | 26 кг |
10 128 грнЗаказать
|
|
АИР80В2 | 2.2 кВт | 3000 об/мин | 2800 м³/час | 1220 Па | 28 кг |
10 892 грнЗаказать
|
|

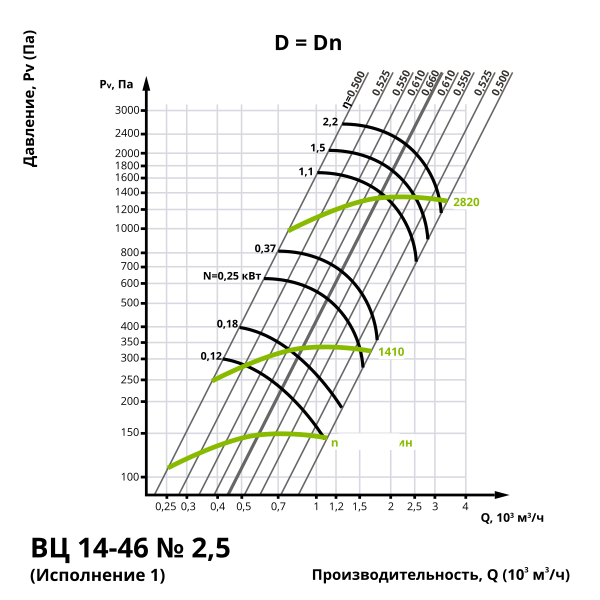

ВЦ 14-46 №2,5 Перейти » 5 137 грн | АИР63В4 | 0.37 кВт | 1500 об/мин | 1700 м³/час | 400 Па | 28,4 кг |
9 070 грнЗаказать
|
АИР71А4 | 0.55 кВт | 1500 об/мин | 1960 м³/час | 420 Па | 30,4 кг |
9 786 грнЗаказать
|
|
АИР71В4 | 0.75 кВт | 1500 об/мин | 2250 м³/час | 460 Па | 32 кг |
10 189 грнЗаказать
|
|
АИР80А4 | 1.1 кВт | 1500 об/мин | 2400 м³/час | 500 Па | 36 кг |
10 301 грнЗаказать
|
|
АИР80В2 | 2.2 кВт | 3000 об/мин | 3200 м³/час | 1480 Па | 37 кг |
11 177 грнЗаказать
|
|
АИР90L2 | 3 кВт | 3000 об/мин | 3600 м³/час | 1600 Па | 39 кг |
12 421 грнЗаказать
|
|
АИР100S2 | 4 кВт | 3000 об/мин | 4250 м³/час | 1850 Па | 42,5 кг |
14 733 грнЗаказать
|
|
АИР100L2 | 5.5 кВт | 3000 об/мин | 4800 м³/час | 1980 Па | 50 кг |
15 295 грнЗаказать
|
|
АИР112М2 | 7.5 кВт | 3000 об/мин | 5200 м³/час | 2150 Па | 63 кг |
17 816 грнЗаказать
|
|
ВЦ 14-46 №3,15 Перейти » 5 934 грн | АИР71А6 | 0.37 кВт | 1000 об/мин | 2380 м³/час | 360 Па | 42,4 кг |
10 845 грнЗаказать
|
АИР71В6 | 0.55 кВт | 1000 об/мин | 3350 м³/час | 370 Па | 44 кг |
11 127 грнЗаказать
|
|
АИР80А6 | 0.75 кВт | 1000 об/мин | 4000 м³/час | 390 Па | 48 кг |
11 340 грнЗаказать
|
|
АИР80В6 | 1.1 кВт | 1000 об/мин | 4500 м³/час | 400 Па | 50 кг |
11 805 грнЗаказать
|
|
АИР80А4 | 1.1 кВт | 1500 об/мин | 3000 м³/час | 850 Па | 48 кг |
11 098 грнЗаказать
|
|
АИР80В4 | 1.5 кВт | 1500 об/мин | 4200 м³/час | 900 Па | 50 кг |
11 563 грнЗаказать
|
|
АИР90L4 | 2.2 кВт | 1500 об/мин | 5300 м³/час | 900 Па | 51 кг |
13 423 грнЗаказать
|
|
АИР100S4 | 3 кВт | 1500 об/мин | 5700 м³/час | 900 Па | 55 кг |
15 403 грнЗаказать
|
|
АИР100L4 | 4 кВт | 1500 об/мин | 6200 м³/час | 920 Па | 56 кг |
16 564 грнЗаказать
|
|
ВЦ 14-46 №4 Перейти » 9 016 грн | АИР80В6 | 1.1 кВт | 1000 об/мин | 4200 м³/час | 600 Па | 66 кг |
14 887 грнЗаказать
|
АИР90L6 | 1.5 кВт | 1000 об/мин | 5700 м³/час | 620 Па | 68 кг |
16 765 грнЗаказать
|
|
АИР100L6 | 2.2 кВт | 1000 об/мин | 8000 м³/час | 630 Па | 83,5 кг |
18 140 грнЗаказать
|
|
АИР112МА6 | 3 кВт | 1000 об/мин | 9200 м³/час | 630 Па | 91 кг |
21 242 грнЗаказать
|
|
АИР112МВ6 | 4 кВт | 1000 об/мин | 9800 м³/час | 630 Па | 97 кг |
22 040 грнЗаказать
|
|
АИР100S4 | 3 кВт | 1500 об/мин | 4700 м³/час | 1300 Па | 71 кг |
18 485 грнЗаказать
|
|
АИР100L4 | 4 кВт | 1500 об/мин | 6500 м³/час | 1400 Па | 87 кг |
19 646 грнЗаказать
|
|
АИР112М4 | 5.5 кВт | 1500 об/мин | 9200 м³/час | 1400 Па | 95 кг |
21 822 грнЗаказать
|
|
АИР132S4 | 7.5 кВт | 1500 об/мин | 11600 м³/час | 1400 Па | 102 кг |
25 096 грнЗаказать
|
|
АИР132М4 | 11 кВт | 1500 об/мин | 13200 м³/час | 1420 Па | 110 кг |
28 697 грнЗаказать
|
|
ВЦ 14-46 №5 Перейти » 15 220 грн | АИР112МА8 | 2.2 кВт | 750 об/мин | 10000 м³/час | 550 Па | 120 кг |
27 681 грнЗаказать
|
АИР112МВ8 | 3 кВт | 750 об/мин | 11800 м³/час | 580 Па | 127 кг |
28 824 грнЗаказать
|
|
АИР132S8 | 4 кВт | 750 об/мин | 13000 м³/час | 590 Па | 144 кг |
32 316 грнЗаказать
|
|
АИР132М8 | 5.5 кВт | 750 об/мин | 13700 м³/час | 600 Па | 160 кг |
34 348 грнЗаказать
|
|
АИР112МВ6 | 4 кВт | 1000 об/мин | 9000 м³/час | 1000 Па | 124 кг |
28 244 грнЗаказать
|
|
АИР132S6 | 5.5 кВт | 1000 об/мин | 12500 м³/час | 1100 Па | 130 кг |
32 102 грнЗаказать
|
|
АИР132М6 | 7.5 кВт | 1000 об/мин | 16100 м³/час | 1140 Па | 135 кг |
34 580 грнЗаказать
|
|
АИР160S6 | 11 кВт | 1000 об/мин | 17000 м³/час | 1180 Па | 199 кг |
43 733 грнЗаказать
|
|
АИР132М4 | 11 кВт | 1500 об/мин | 10900 м³/час | 2200 Па | 134 кг |
34 901 грнЗаказать
|
|
АИР160S4 | 15 кВт | 1500 об/мин | 15000 м³/час | 2300 Па | 199 кг |
43 412 грнЗаказать
|
|
АИР160М4 | 18.5 кВт | 1500 об/мин | 17000 м³/час | 2340 Па | 216 кг |
46 478 грнЗаказать
|
|
АИР180S4 | 22 кВт | 1500 об/мин | 18400 м³/час | 2380 Па | 234 кг |
55 266 грнЗаказать
|
|
АИР180М4 | 30 кВт | 1500 об/мин | 24000 м³/час | 2450 Па | 264 кг |
57 101 грнЗаказать
|
|
АИР200М4 | 37 кВт | 1500 об/мин | 25700 м³/час | 2480 Па | 304 кг |
72 158 грнЗаказать
|
|
ВЦ 14-46 №6,3 Перейти » 25 100 грн | АИР132М8 | 5.5 кВт | 750 об/мин | 14200 м³/час | 900 Па | 198 кг |
44 228 грнЗаказать
|
АИР160S8 | 7.5 кВт | 750 об/мин | 18300 м³/час | 950 Па | 237 кг |
52 187 грнЗаказать
|
|
АИР160М8 | 11 кВт | 750 об/мин | 25000 м³/час | 980 Па | 262 кг |
57 891 грнЗаказать
|
|
АИР180М8 | 15 кВт | 750 об/мин | 26200 м³/час | 980 Па | 284 кг |
65 662 грнЗаказать
|
|
АИР160S6 | 11 кВт | 1000 об/мин | 16100 м³/час | 1520 Па | 237 кг |
53 613 грнЗаказать
|
|
АИР160М6 | 15 кВт | 1000 об/мин | 23000 м³/час | 1690 Па | 267 кг |
57 552 грнЗаказать
|
|
АИР180М6 | 18.5 кВт | 1000 об/мин | 27200 м³/час | 1700 Па | 272 кг |
63 149 грнЗаказать
|
|
АИР200М6 | 22 кВт | 1000 об/мин | 29300 м³/час | 1700 Па | 307 кг |
73 054 грнЗаказать
|
|
АИР200L6 | 30 кВт | 1000 об/мин | 35000 м³/час | 1700 Па | 337 кг |
81 378 грнЗаказать
|
|
АИР225М6 | 37 кВт | 1000 об/мин | 38200 м³/час | 1760 Па | 472 кг |
95 117 грнЗаказать
|
|
ВЦ 14-46 №8 Перейти » 36 850 грн | АИР180М8 | 15 кВт | 750 об/мин | 23000 м³/час | 950 Па | 400 кг |
77 412 грнЗаказать
|
АИР200М8 | 18.5 кВт | 750 об/мин | 28000 м³/час | 1160 Па | 438 кг |
89 830 грнЗаказать
|
|
АИР200L8 | 22 кВт | 750 об/мин | 35000 м³/час | 1500 Па | 453 кг |
94 108 грнЗаказать
|
|
АИР225М8 | 30 кВт | 750 об/мин | 45000 м³/час | 1500 Па | 588 кг |
106 443 грнЗаказать
|
|
АИР250S8 | 37 кВт | 750 об/мин | 50000 м³/час | 1500 Па | 693 кг |
125 966 грнЗаказать
|
|
АИР225М6 | 37 кВт | 1000 об/мин | 33800 м³/час | 2600 Па | 588 кг |
106 867 грнЗаказать
|
|
АИР250S6 | 45 кВт | 1000 об/мин | 40000 м³/час | 2710 Па | 693 кг |
119 782 грнЗаказать
|
|
АИР250М6 | 55 кВт | 1000 об/мин | 48200 м³/час | 2760 Па | 748 кг |
127 804 грнЗаказать
|
|
АИР280S6 | 75 кВт | 1000 об/мин | 60800 м³/час | 2600 Па | 918 кг |
156 147 грнЗаказать
|
|
АИР280М6 | 90 кВт | 1000 об/мин | 68100 м³/час | 2600 Па | 1028 кг |
170 371 грнЗаказать
|
|
АИР315S6 | 110 кВт | 1000 об/мин | 75000 м³/час | 2600 Па | 1108 кг |
312 758 грнЗаказать
|
|
ВЦ 14-46 №8 (сх. 5) Перейти » 100 035 грн | АИР160М8 | 11 кВт | 750 об/мин | 20000 м³/час | 1520 Па | 545 кг |
132 826 грнЗаказать
|
АИР180М8 | 15 кВт | 750 об/мин | 24000 м³/час | 1580 Па | 567 кг |
140 597 грнЗаказать
|
|
АИР180М6 | 18.5 кВт | 1000 об/мин | 25800 м³/час | 1850 Па | 555 кг |
138 084 грнЗаказать
|
|
АИР200М6 | 22 кВт | 1000 об/мин | 30000 м³/час | 1980 Па | 590 кг |
147 989 грнЗаказать
|
|
АИР200L6 | 30 кВт | 1000 об/мин | 35000 м³/час | 2100 Па | 620 кг |
156 313 грнЗаказать
|
|
АИР225М6 | 37 кВт | 1000 об/мин | 42000 м³/час | 2160 Па | 755 кг |
170 052 грнЗаказать
|
|
АИР250S6 | 45 кВт | 1000 об/мин | 49000 м³/час | 2300 Па | 860 кг |
182 967 грнЗаказать
|
|
АИР250М6 | 55 кВт | 1000 об/мин | 52600 м³/час | 2400 Па | 915 кг |
190 989 грнЗаказать
|
|
АИР280S6 | 75 кВт | 1000 об/мин | 64200 м³/час | 2480 Па | 1085 кг |
219 332 грнЗаказать
|
|
АИР280М6 | 90 кВт | 1000 об/мин | 70000 м³/час | 2600 Па | 1195 кг |
233 556 грнЗаказать
|
|
АИР315S6 | 110 кВт | 1000 об/мин | 80000 м³/час | 2610 Па | 1275 кг |
322 962 грнЗаказать
|
|
ВЦ 14-46 №10 Перейти » договорная | АИР200М8 | 18.5 кВт | 750 об/мин | 26800 м³/час | 1280 Па | 660 кг |
договорнаяЗаказать
|
АИР200L8 | 22 кВт | 750 об/мин | 35000 м³/час | 1300 Па | 675 кг |
договорнаяЗаказать
|
|
АИР225М8 | 30 кВт | 750 об/мин | 44000 м³/час | 1300 Па | 810 кг |
договорнаяЗаказать
|
|
АИР225М6 | 37 кВт | 1000 об/мин | 31100 м³/час | 1960 Па | 810 кг |
договорнаяЗаказать
|
|
АИР250S6 | 45 кВт | 1000 об/мин | 40000 м³/час | 2050 Па | 915 кг |
договорнаяЗаказать
|
|
АИР250М6 | 55 кВт | 1000 об/мин | 49500 м³/час | 2100 Па | 970 кг |
договорнаяЗаказать
|
|
АИР280S6 | 75 кВт | 1000 об/мин | 61200 м³/час | 2100 Па | 1140 кг |
договорнаяЗаказать
|
|
АИР280М6 | 90 кВт | 1000 об/мин | 70500 м³/час | 2100 Па | 1250 кг |
договорнаяЗаказать
|
|
АИР315S6 | 110 кВт | 1000 об/мин | 77200 м³/час | 2160 Па | 1330 кг |
договорнаяЗаказать
|
|
ВЦ 14-46 №10 (сх. 5) Перейти » договорная | АИР180М8 | 15 кВт | 750 об/мин | 28400 м³/час | 1170 Па | 717 кг |
договорнаяЗаказать
|
АИР200М8 | 18.5 кВт | 750 об/мин | 35200 м³/час | 1250 Па | 755 кг |
договорнаяЗаказать
|
|
АИР200L8 | 22 кВт | 750 об/мин | 41200 м³/час | 1300 Па | 770 кг |
договорнаяЗаказать
|
|
АИР200L6 | 30 кВт | 1000 об/мин | 32400 м³/час | 1920 Па | 770 кг |
договорнаяЗаказать
|
|
АИР225М6 | 37 кВт | 1000 об/мин | 39000 м³/час | 2250 Па | 905 кг |
договорнаяЗаказать
|
|
АИР250S6 | 45 кВт | 1000 об/мин | 47200 м³/час | 2380 Па | 1010 кг |
договорнаяЗаказать
|
|
АИР250М6 | 55 кВт | 1000 об/мин | 56100 м³/час | 2420 Па | 1065 кг |
договорнаяЗаказать
|
|
АИР280S6 | 75 кВт | 1000 об/мин | 75400 м³/час | 2480 Па | 1235 кг |
договорнаяЗаказать
|
|
АИР280М6 | 90 кВт | 1000 об/мин | 86500 м³/час | 2520 Па | 1345 кг |
договорнаяЗаказать
|
|
ВЦ 14-46 №12,5 (сх. 5) Перейти » договорная | АИР225М8 | 30 кВт | 750 об/мин | 55200 м³/час | 1380 Па | 1110 кг |
договорнаяЗаказать
|
АИР250S8 | 37 кВт | 750 об/мин | 65000 м³/час | 1460 Па | 1215 кг |
договорнаяЗаказать
|
|
АИР250М8 | 45 кВт | 750 об/мин | 76000 м³/час | 1520 Па | 1270 кг |
договорнаяЗаказать
|
|
АИР280S8 | 55 кВт | 750 об/мин | 86100 м³/час | 1560 Па | 1440 кг |
договорнаяЗаказать
|
|
АИР280М8 | 75 кВт | 750 об/мин | 85000 м³/час | 2350 Па | 1550 кг |
договорнаяЗаказать
|
|
АИР315S8 | 90 кВт | 750 об/мин | 98400 м³/час | 2210 Па | 1630 кг |
договорнаяЗаказать
|
|
АИР315М8 | 110 кВт | 750 об/мин | 103000 м³/час | 2200 Па | 1800 кг |
договорнаяЗаказать
|
Характеристики центробежных вентиляторов ВЦ 14-46, ВР 280-46, ВР 287-46, ВР 288-46
Общие характеристики
- вентиляторы центробежные среднего давления;
- материал - углеродистая сталь
(алюминий, нержавеющая сталь, разнородные металлы - под заказ); - покраска вентилятора - порошковая (желтый и синий цвет);
- количество лопаток рабочего колеса - 32 шт.;
- правое или левое вращение;
- есть возможность поворота корпуса от 0 до 360° (шаг 45°);

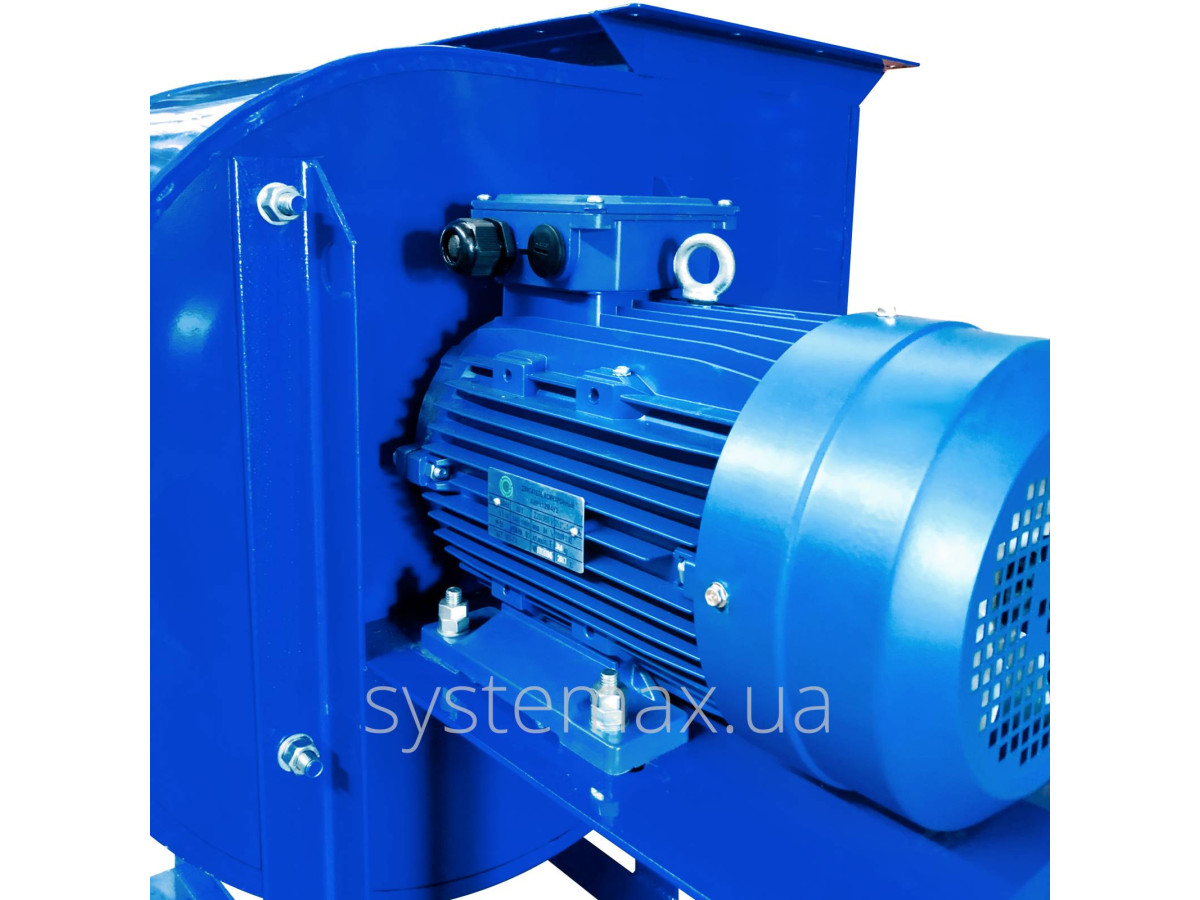

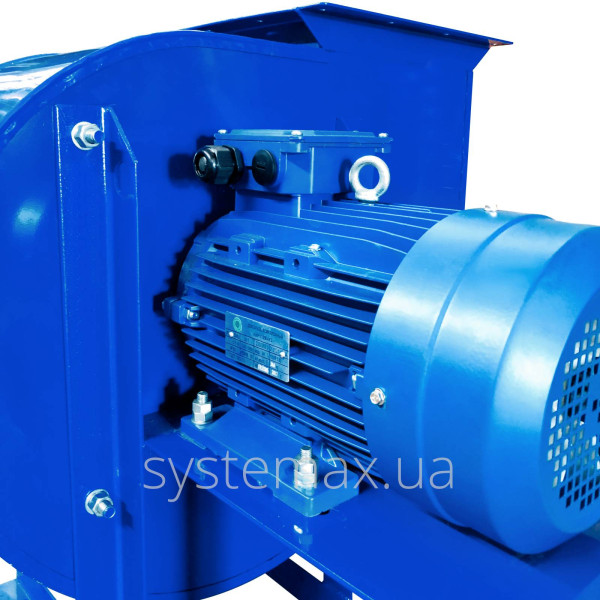

- исполнение рабочее колесо на валу двигателя (схема 1);
- исполнение через клино-ременную передачу (схема 5);
- электродвигатель общепромышленный (взрывозащищенный - под заказ);
- напряжение сети 380 В.
Применение вентилятора среднего давления
Центробежные вентиляторы среднего давления используются в приточных и вытяжных системах вентиляции, в системах кондиционирования воздуха, в разных сферах промышленности (для транспортировки газообразных смесей и для других производственных целей).
Радиальные (центробежные) вентиляторы ВР 288-46 предназначены для перемещения воздуха и неагрессивных газовых смесей. В транспортируемой рабочей среде не должно быть липких веществ и волокнистых материалов. Пыль и мелкие твердые частицы могут присутствовать в концентрации до 100 мг/м³.
Направление вращения вентилятора и углы поворота корпуса улитки
Обозначения на схеме
ПР - правое вращение вентилятора: ВР 287-46 (правый)
ЛЕВ - левое вращение вентилятора: ВР 287-46 (левый)
0°...315° - угол поворота корпуса вентилятора
Как определить направление вращения
Направление корпуса вентилятора соответствует направлению вращения рабочего колеса и определяется СО СТОРОНЫ ВСАСЫВАНИЯ ВОЗДУХА:
- вращение ПРАВОЕ - если спираль улитки направлена ЗА часовой стрелкой
- вращение ЛЕВОЕ - если спираль улитки направлена ПРОТИВ часовой стрелки
Углы поворота корпуса вентилятора среднего давления
Все центробежные вентиляторы этой серии имеют возможность изменения угла поворота улитки. Это существенно упрощает монтаж как самого вентилятора, так и подводимых к нему воздуховодов. Поворачиваться улитка может на 45°, 90°, 135°, 180°, 225°, 270° и 315°.
Технические характеристики центробежных вентиляторов ВЦ 14 46
Центробежный вентилятор |
Исполнение | Электродвигатель | Параметры вентилятора в рабочей зоне | Виброизоляторы | Полная масса | ||||
---|---|---|---|---|---|---|---|---|---|
Марка | Мощность | Частота вращения | Производительность | Давление | Тип | Кол-во | |||
кВт | об/мин | м³/ч | Па | шт. | кг |
ВЦ 14-46 №2 | Исполнение 1 | АИР63А4 | 0,25 | 1500 | 1200 | 280 | ДО38 | 4 | 26 |
ВЦ 14-46 №2 | Исполнение 1 | АИР63В4 | 0,37 | 1500 | 1550 | 310 | ДО38 | 4 | 27 |
ВЦ 14-46 №2 | Исполнение 1 | АИР71А4 | 0,55 | 1500 | 2300 | 330 | ДО38 | 4 | 30 |
ВЦ 14-46 №2 | Исполнение 1 | АИР71В2 | 1,1 | 3000 | 1650 | 1200 | ДО38 | 4 | 31 |
ВЦ 14-46 №2 | Исполнение 1 | АИР80А2 | 1,5 | 3000 | 2100 | 1270 | ДО38 | 4 | 34 |
ВЦ 14-46 №2 | Исполнение 1 | АИР80В2 | 2,2 | 3000 | 2850 | 1300 | ДО38 | 4 | 36 |
ВЦ 14-46 №2 | Исполнение 1 | АИР90L2 | 3 | 3000 | 3500 | 1380 | ДО38 | 4 | 38 |
ВЦ 14-46 №2,5 | Исполнение 1 | АИР63В4 | 0,37 | 1500 | 1370 | 440 | ДО38 | 4 | 29 |
ВЦ 14-46 №2,5 | Исполнение 1 | АИР71А4 | 0,55 | 1500 | 2200 | 455 | ДО38 | 4 | 31 |
ВЦ 14-46 №2,5 | Исполнение 1 | АИР71В4 | 0,75 | 1500 | 2500 | 470 | ДО38 | 4 | 32 |
ВЦ 14-46 №2,5 | Исполнение 1 | АИР80А4 | 1,1 | 1500 | 2850 | 500 | ДО38 | 4 | 38 |
ВЦ 14-46 №2,5 | Исполнение 1 | АИР80В2 | 2,2 | 3000 | 3000 | 1900 | ДО38 | 4 | 42 |
ВЦ 14-46 №2,5 | Исполнение 1 | АИР90L2 | 3 | 3000 | 3500 | 2000 | ДО38 | 4 | 48 |
ВЦ 14-46 №2,5 | Исполнение 1 | АИР100S2 | 4 | 3000 | 4250 | 2000 | ДО38 | 4 | 55 |
ВЦ 14-46 №2,5 | Исполнение 1 | АИР100L2 | 5,5 | 3000 | 5000 | 2150 | ДО38 | 4 | 60 |
ВЦ 14-46 №2,5 | Исполнение 1 | АИР112М2 | 7,5 | 3000 | 5800 | 2380 | ДО38 | 4 | 71 |
ВЦ 14-46 №3,15 | Исполнение 1 | АИР71А6 | 0,37 | 1000 | 2000 | 300 | ДО38 | 4 | 42 |
ВЦ 14-46 №3,15 | Исполнение 1 | АИР71В6 | 0,55 | 1000 | 2900 | 355 | ДО38 | 4 | 43 |
ВЦ 14-46 №3,15 | Исполнение 1 | АИР80А6 | 0,75 | 1000 | 3400 | 385 | ДО38 | 4 | 50 |
ВЦ 14-46 №3,15 | Исполнение 1 | АИР80В6 | 1,1 | 1000 | 4200 | 400 | ДО38 | 4 | 53 |
ВЦ 14-46 №3,15 | Исполнение 1 | АИР80А4 | 1,1 | 1500 | 2700 | 800 | ДО38 | 4 | 49 |
ВЦ 14-46 №3,15 | Исполнение 1 | АИР80В4 | 1,5 | 1500 | 3750 | 850 | ДО38 | 4 | 53 |
ВЦ 14-46 №3,15 | Исполнение 1 | АИР90L4 | 2,2 | 1500 | 4900 | 880 | ДО38 | 4 | 58 |
ВЦ 14-46 №3,15 | Исполнение 1 | АИР100S4 | 3 | 1500 | 5600 | 900 | ДО38 | 4 | 67 |
ВЦ 14-46 №3,15 | Исполнение 1 | АИР100L4 | 4 | 1500 | 6500 | 935 | ДО38 | 4 | 70 |
ВЦ 14-46 №4 | Исполнение 1 | АИР80В6 | 1,1 | 1000 | 3600 | 590 | ДО39 | 4 | 71 |
ВЦ 14-46 №4 | Исполнение 1 | АИР90L6 | 1,5 | 1000 | 4750 | 625 | ДО39 | 4 | 76 |
ВЦ 14-46 №4 | Исполнение 1 | АИР100L6 | 2,2 | 1000 | 6500 | 670 | ДО39 | 4 | 89 |
ВЦ 14-46 №4 | Исполнение 1 | АИР112МА6 | 3 | 1000 | 8000 | 700 | ДО39 | 4 | 97 |
ВЦ 14-46 №4 | Исполнение 1 | АИР112МВ6 | 4 | 1000 | 8600 | 700 | ДО39 | 4 | 101 |
ВЦ 14-46 №4 | Исполнение 1 | АИР100S4 | 3 | 1500 | 4500 | 1300 | ДО39 | 4 | 85 |
ВЦ 14-46 №4 | Исполнение 1 | АИР100L4 | 4 | 1500 | 5800 | 1410 | ДО39 | 4 | 88 |
ВЦ 14-46 №4 | Исполнение 1 | АИР112М4 | 5,5 | 1500 | 7500 | 1550 | ДО39 | 4 | 106 |
ВЦ 14-46 №4 | Исполнение 1 | АИР132S4 | 7,5 | 1500 | 10400 | 1450 | ДО39 | 4 | 127 |
ВЦ 14-46 №4 | Исполнение 1 | АИР132М4 | 11 | 1500 | 13000 | 1600 | ДО39 | 4 | 135 |
ВЦ 14-46 №5 | Исполнение 1 | АИР112МВ8 | 3 | 750 | 10800 | 565 | ДО40 | 4 | 126 |
ВЦ 14-46 №5 | Исполнение 1 | АИР132S8 | 4 | 750 | 14000 | 550 | ДО40 | 4 | 155 |
ВЦ 14-46 №5 | Исполнение 1 | АИР132М8 | 5,5 | 750 | 17000 | 600 | ДО40 | 4 | 163 |
ВЦ 14-46 №5 | Исполнение 1 | АИР112МВ6 | 4 | 1000 | 9000 | 1060 | ДО40 | 4 | 123 |
ВЦ 14-46 №5 | Исполнение 1 | АИР132S6 | 5,5 | 1000 | 14000 | 1100 | ДО40 | 4 | 148 |
ВЦ 14-46 №5 | Исполнение 1 | АИР132М6 | 7,5 | 1000 | 15000 | 1180 | ДО40 | 4 | 160 |
ВЦ 14-46 №5 | Исполнение 1 | АИР160S6 | 11 | 1000 | 18000 | 1200 | ДО40 | 4 | 214 |
ВЦ 14-46 №5 | Исполнение 1 | АИР132М4 | 11 | 1500 | 13000 | 2300 | ДО40 | 4 | 161 |
ВЦ 14-46 №5 | Исполнение 1 | АИР160S4 | 15 | 1500 | 15200 | 2500 | ДО41 | 4 | 211 |
ВЦ 14-46 №5 | Исполнение 1 | АИР160М4 | 18,5 | 1500 | 17000 | 2570 | ДО41 | 4 | 215 |
ВЦ 14-46 №5 | Исполнение 1 | АИР180S4 | 22 | 1500 | 19500 | 2725 | ДО41 | 4 | 250 |
ВЦ 14-46 №5 | Исполнение 1 | АИР180М4 | 30 | 1500 | 23000 | 2800 | ДО41 | 4 | 263 |
ВЦ 14-46 №5 | Исполнение 1 | АИР200М4 | 37 | 1500 | 27000 | 2925 | ДО41 | 4 | 320 |
ВЦ 14-46 №5 | Исполнение 5 | АИР132S4 | 7,5 | 1500 | 10000 | 2180 | ДО40 | 6 | - |
ВЦ 14-46 №5 | Исполнение 5 | АИР132M4 | 11 | 1500 | 12600 | 2270 | ДО40 | 6 | - |
ВЦ 14-46 №5 | Исполнение 5 | АИР160S4 | 15 | 1500 | 14700 | 2495 | ДО40 | 6 | - |
ВЦ 14-46 №5 | Исполнение 5 | АИР160M4 | 18,5 | 1500 | 16000 | 2530 | ДО40 | 6 | - |
ВЦ 14-46 №6,3 | Исполнение 1 | АИР132М8 | 5,5 | 750 | 14000 | 950 | ДО41 | 4 | 223 |
ВЦ 14-46 №6,3 | Исполнение 1 | АИР160S8 | 7,5 | 750 | 17000 | 1000 | ДО41 | 4 | 281 |
ВЦ 14-46 №6,3 | Исполнение 1 | АИР160М8 | 11 | 750 | 22500 | 1100 | ДО41 | 4 | 288 |
ВЦ 14-46 №6,3 | Исполнение 1 | АИР180М8 | 15 | 750 | 25300 | 1100 | ДО42 | 4 | 343 |
ВЦ 14-46 №6,3 | Исполнение 1 | АИР132М6 | 7,5 | 1000 | 12000 | 1500 | ДО41 | 4 | 220 |
ВЦ 14-46 №6,3 | Исполнение 1 | АИР160S6 | 11 | 1000 | 16000 | 1700 | ДО41 | 4 | 274 |
ВЦ 14-46 №6,3 | Исполнение 1 | АИР160М6 | 15 | 1000 | 20500 | 1780 | ДО41 | 4 | 288 |
ВЦ 14-46 №6,3 | Исполнение 1 | АИР180М6 | 18,5 | 1000 | 25000 | 1790 | ДО42 | 4 | 333 |
ВЦ 14-46 №6,3 | Исполнение 1 | АИР200М6 | 22 | 1000 | 27500 | 1800 | ДО42 | 4 | 366 |
ВЦ 14-46 №6,3 | Исполнение 1 | АИР200L6 | 30 | 1000 | 33400 | 1850 | ДО42 | 4 | 383 |
ВЦ 14-46 №6,3 | Исполнение 1 | АИР225М6 | 37 | 1000 | 37000 | 1860 | ДО42 | 4 | 493 |
ВЦ 14-46 №6,3 | Исполнение 5 | АИР160М6 | 15 | 1000 | 19900 | 1610 | ДО42 | 6 | - |
ВЦ 14-46 №6,3 | Исполнение 5 | АИР180М6 | 18,5 | 1000 | 23900 | 1650 | ДО42 | 6 | - |
ВЦ 14-46 №6,3 | Исполнение 5 | АИР200М6 | 22 | 1000 | 27400 | 1730 | ДО42 | 6 | - |
ВЦ 14-46 №8 | Исполнение 1 | АИР180М8 | 15 | 750 | 24000 | 1500 | ДО42 | 4 | - |
ВЦ 14-46 №8 | Исполнение 1 | АИР200М8 | 18.5 | 750 | 28500 | 1550 | ДО42 | 4 | - |
ВЦ 14-46 №8 | Исполнение 1 | АИР200L8 | 22 | 750 | 33600 | 1590 | ДО42 | 4 | - |
ВЦ 14-46 №8 | Исполнение 1 | АИР225М8 | 30 | 750 | 41500 | 1600 | ДО42 | 4 | - |
ВЦ 14-46 №8 | Исполнение 1 | АИР250S8 | 37 | 750 | 49000 | 1600 | ДО42 | 6 | - |
ВЦ 14-46 №8 | Исполнение 1 | АИР200L6 | 30 | 1000 | 26500 | 2500 | ДО42 | 6 | - |
ВЦ 14-46 №8 | Исполнение 1 | АИР225М6 | 37 | 1000 | 32000 | 2600 | ДО42 | 6 | - |
ВЦ 14-46 №8 | Исполнение 1 | АИР250S6 | 45 | 1000 | 41000 | 2650 | ДО42 | 6 | - |
ВЦ 14-46 №8 | Исполнение 1 | АИР250М6 | 55 | 1000 | 49000 | 2700 | ДО42 | 6 | - |
ВЦ 14-46 №8 | Исполнение 1 | АИР280S6 | 75 | 1000 | 56000 | 2700 | ДО43 | 6 | - |
ВЦ 14-46 №8 | Исполнение 1 | АИР280М6 | 90 | 1000 | 62000 | 3100 | ДО43 | 6 | - |
ВЦ 14-46 №8 | Исполнение 5 | АИР160М8 | 11 | 750 | 14900 | 1080 | ДО42 | 6 | - |
ВЦ 14-46 №8 | Исполнение 5 | АИР180М8 | 15 | 750 | 19600 | 1190 | ДО42 | 6 | - |
ВЦ 14-46 №8 | Исполнение 5 | АИР200М8 | 18,5 | 750 | 24000 | 1410 | ДО42 | 6 | - |
ВЦ 14-46 №8 | Исполнение 5 | АИР200L8 | 22 | 750 | 30500 | 1530 | ДО42 | 6 | - |
ВЦ 14-46 №8 | Исполнение 5 | АИР225М8 | 30 | 750 | 36600 | 1630 | ДО42 | 6 | - |
ВЦ 14-46 №8 | Исполнение 5 | АИР250S8 | 37 | 750 | 40200 | 1700 | ДО43 | 6 | - |
ВЦ 14-46 №8 | Исполнение 5 | АИР250М8 | 45 | 750 | 45400 | 1750 | ДО43 | 6 | - |
ВЦ 14-46 №10 | Исполнение 1 | АИР200L8 | 22 | 750 | 36000 | 1200 | - | - | - |
ВЦ 14-46 №10 | Исполнение 1 | АИР225М8 | 30 | 750 | 44000 | 1260 | - | - | - |
ВЦ 14-46 №10 | Исполнение 1 | АИР250S8 | 37 | 750 | 48000 | 1300 | - | - | - |
ВЦ 14-46 №10 | Исполнение 1 | АИР225М6 | 37 | 1000 | 31000 | 1950 | - | - | - |
ВЦ 14-46 №10 | Исполнение 1 | АИР250S6 | 45 | 1000 | 40000 | 2000 | - | - | - |
ВЦ 14-46 №10 | Исполнение 1 | АИР250М6 | 55 | 1000 | 49500 | 2040 | - | - | - |
ВЦ 14-46 №10 | Исполнение 1 | АИР280S6 | 75 | 1000 | 60000 | 2100 | - | - | - |
ВЦ 14-46 №10 | Исполнение 1 | АИР280М6 | 90 | 1000 | 64000 | 2150 | - | - | - |
ВЦ 14-46 №10 | Исполнение 5 | АИР225М8 | 30 | 750 | 32000 | 1950 | - | - | - |
ВЦ 14-46 №10 | Исполнение 5 | АИР250S8 | 37 | 750 | 40000 | 2150 | - | - | - |
ВЦ 14-46 №10 | Исполнение 5 | АИР250М8 | 45 | 750 | 47000 | 2200 | - | - | - |
ВЦ 14-46 №10 | Исполнение 5 | АИР280S8 | 55 | 750 | 57000 | 2400 | - | - | - |
ВЦ 14-46 №10 | Исполнение 5 | АИР280М8 | 75 | 750 | 75000 | 2450 | - | - | - |
ВЦ 14-46 №12,5 | Исполнение 5 | АИР225М8 | 30 | 750 | 62000 | 1090 | - | - | - |
ВЦ 14-46 №12,5 | Исполнение 5 | АИР250S8 | 37 | 750 | 76000 | 1125 | - | - | - |
ВЦ 14-46 №12,5 | Исполнение 5 | АИР250М8 | 45 | 750 | - | 1410 | - | - | - |
ВЦ 14-46 №12,5 | Исполнение 5 | АИР280S8 | 55 | 750 | - | 1600 | - | - | - |
ВЦ 14-46 №12,5 | Исполнение 5 | АИР280М8 | 75 | 750 | - | 1700 | - | - | - |
Конструктивные особенности вентилятора среднего давления
Материал корпуса и рабочего колеса
- углеродистая сталь
(стандартное исполнение, используется в общепромышленной вентиляции)
- нержавеющая сталь
(коррозионностойкое исполнение, используются для организации общей и локальной вентиляции в пищевой промышленности, химической промышленности и других сферах, где повышенная агрессивность рабочей среды)
- разнородные металлы
(взрывозащищенное исполнение, используются для вентиляции в пылеугольных шахтах, нефтеперерабатывающих заводах и др.)
- алюминиевые сплавы
(взрывозащищенное исполнение, используются для вентиляции в пылеугольных шахтах, нефтеперерабатывающих заводах и др.)
Исполнение 1 (схема №1)
Рабочее колесо центробежного вентилятора насажено непосредственно на вал электродвигателя, или же соединяется с двигателем через соединительную муфту.
Преимущества:
- компактные размеры;
- простота конструкции;
- низкая цена.
Исполнение 5 (схема №5)
Крутящий момент от электродвигателя на рабочее колесо вентилятора передается посредством клино-ременной передачи.
Преимущества:
- можно изменить передаточное число, подобрав соответствующие размеры шкивов;
- клиновые ремни способствуют "сглаженному" и безопасному пуску/остановке вентилятора и электродвигателя.
Аэродинамические диаграммы (графики) вентилятора ВЦ-14-46
Ответы на часто задаваемые вопросы
Вентилятор ВЦ 14 46 5 характеристики
Параметры этой модели очень зависят от установленного электродвигателя, который подбирается в зависимости от требуемых на данном производстве характеристик:
- частота вращения — от 750 до 15000 об/мин;
- мощность — от 2,2 до 37 кВт;
- производительность — от 9000 до 27000 куб.м./час.
При этом диаметр колеса составляет 500 мм, габариты не превышают 822×918×953 мм.
Где используется вентилятор ВЦ 14 46 5?
Вентилятор центробежный ВЦ 14 46 5 относится к классу оборудования среднего давления. Чаще всего его заказывают в Исполнении №1. При изготовлении из углеродистой стали устанавливают в промышленных системах воздухоснабжения и кондиционирования, воздушного отопления, для иных сходных задач.
Чем отличается ВЦ 14 46 5 для взрывоопасных и агрессивных сред?
Модель для установки во взрывоопасных помещениях изготавливают из алюминиевых сплавов или разнородных материалов.
При эксплуатации воздуховодов в агрессивных средах или перекачке агрессивных газов рекомендуется использовать изделие из нержавеющей стали.
Как узнать вентилятор ВЦ 14 46 5 цена?
Позвоните нам, чтобы уточнить параметры требуемого оборудования, ведь для ВЦ 14 46 5 цена зависит от производительности и материалов изготовления. Мы сможем подобрать идеальное сочетание стоимости и технических характеристик центробежного вентилятора вц 14 46 5 донвентилятор.
Чем отличается ВЦ 14 46 no4 от ВЦ 14 46 no3 15?
Вентилятор центробежный вц 14 46 4 имеет рабочее колесо диаметром 400 мм, а модель с индексом 3,15 — диаметр 315 мм. На изделия устанавливают разные электродвигатели; на ВЦ 14-46-4 — более высокой мощности, от 1,1 до 11 кВт.
Диаметр рабочего колеса всегда можно узнать по последним цифрам в маркировке изделия, например, для ВЦ 14 46 6.3 он будет составлять 630 мм, для модели ВЦ 14 46 4 это 400 мм.
Вентилятор ВЦ 14 46 8 характеристики
Это одна из самых крупных моделей, с диаметром рабочего колеса 800 мм и габаритами 1440×1445×1440 мм (в исполнении 1 с установкой на вал двигателя). Ее комплектуют трехфазными двигателями от 15 до 110 кВт; производительность составляет от 23 до 75 тыс. м³/час. Оборудование рассчитано на рабочее давление от 950 до 2600 Па. При установке вентилятора по схеме 5 через клиноременную передачу габаритные размеры отличаются.
Купить центробежный вентилятор ВЦ-14-46 в Украине - вентиляторный завод ПК СИСТЕМАКС
Центробежный вентилятор ВЦ 14 46 – дутьевой и вытяжной вентилятор, расшифровка которого обозначает, что он среднего давления со свойственными ему характеристиками.
Это вентиляционное устройство необходимо и очень востребовано на производствах, в промышленности и др. Вентилятор пропускает через себя неволокнистый и без липких веществ воздух. Технические характеристики предоставлены в большом спектре, что позволяет выбрать самый подходящий вентилятор под конкретную задачу.
Производитель вентиляторный завод ПК СИСТЕМАКС изготавливает вентиляторы согласно всем стандартам ГОСТ, ДСТУ, ISO и даёт гарантию на продукцию 2 года. Много деталей в производственном процессе играют важную роль в получении лучшего вентиляционного оборудования ВЦ 14 46: порошковая покраска вентилятора, подшипники SNR, качественные запчасти, динамическая и статистическая балансировка, которую проводят лучшие специалисты в завершении производства каждого вентилятора и др.
Заказать центробежный вентилятор и сделать подбор можно на сайте, где указаны все необходимые данные: вес, габариты и размеры, аэродинамика, производительность, давление, мощность. Также это можно сделать по телефону или приехав в наш центральный офис.
Наш завод выполняет самые разные и нестандартные исполнения вентиляторов: усиленный корпус, усиленное рабочее колесо, со взрывозащищенными электродвигателями, шиберными заслонками и др. Поможем подобрать вентилятор если нужна замена нерабочего.
Несмотря на премиальное качество вентилятора среднего давления нашего производства, цена самая доступная на рынке промышленного оборудования и это благодаря тому, что между производителем и покупателем нет посредников.
В комплекте с вентиляторами поставляются паспорт и инструкция. В них указаны данные по гарантии и разделы, такие как: монтаж, установка, обслуживание, эксплуатация и т.д.
Все наши специалисты нацелены только на самое высшее качество изготовления, нам важна каждая деталь из всего процесса производства, чтобы изготовить премиальный продукт в кратчайшие сроки.
Мы ценим Ваш выбор и Ваше время.
