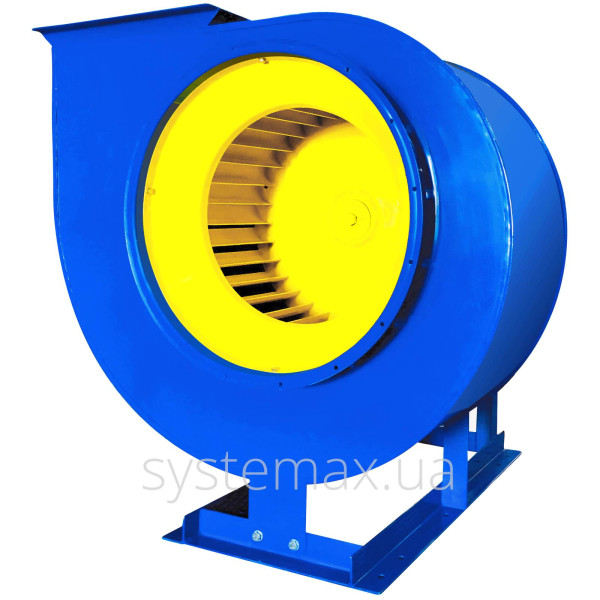

ВЦ 14-46 №6,3 вентилятор центробежный

Сделано в Украине
ВЦ 14-46 №6,3 вентилятор центробежный
ТехконтрольВся продукция прошла испытания
ГОСТ, ДСТУ, ISO 9001Соответствие стандартам
Отечественный производительПромышленного оборудования
Цена:
19 200 грн с НДС
Изготовление под заказ 5-7 дней
Комплектация электродвигателями:
Показать все комплектации

×
ВЦ 14-46 №6,3 вентилятор центробежный
ВЦ 14-46 №6,3 вентилятор центробежный без электродвигателя
19 200 грн с НДС
×
Мы Вам перезвоним!
ВЦ 14-46 №6,3 вентилятор центробежный
ВЦ 14-46 №6,3 вентилятор центробежный
×
Мы Вам ответим!
ВЦ 14-46 №6,3 вентилятор центробежный
ВЦ 14-46 №6,3 вентилятор центробежный
+38 (044) 334-44-27
+38 (044) 424-74-74
+38 (067) 948-88-87
+38 (050) 888-93-83
info@systemax.ua
+38 (063) 995-99-09
Visa Mastercard Приват24 Новая Почта
Другие модели:
ВЦ 14-46 №2
3 120 грн
ВЦ 14-46 №2,5
3 120 грн
ВЦ 14-46 №3,15
4 320 грн
ВЦ 14-46 №4
7 200 грн
ВЦ 14-46 №5
12 000 грн
ВЦ 14-46 №8
33 600 грн
ВЦ 14-46 №8 (сх. 5)
договорная
ВЦ 14-46 №10
договорная
ВЦ 14-46 №10 (сх. 5)
договорная
Каталог ВЦ 14-46

Характеристики вентилятора ВЦ 14-46 No6,3

Основные характеристики

  • вентилятор центробежный (радиальный) среднего давления;
  • материал углеродистая сталь
    (под заказ - алюминий, нержавеющая сталь, разнородные металлы);
  • возможность поворота улитки с шагом 45°;
  • вращение рабочего колеса левое или правое;
  • конструктивное исполнение:
    схема 1 - рабочее колесо на валу электродвигателя,
    схема 5 (ОПЦИЯ) - привод через промвал и ременную передачу;
  • комплектация электродвигателями можностью 5,5 ... 37 кВт;
  • диаметр рабочего колеса 630 мм;
  • количество лопаток рабочего колеса 32 шт.;
  • производительность 14200 ... 38200 м³/час;
  • рабочее давление 900 ... 1760 Па;
  • температура рабочей среды до 80°С;
  • напряжение сети 380 В.


Аналоги центробежных вентиляторов ВЦ 14-46-6.3

Некоторые производители вентиляционного оборудования Украины изготавливают аналоги ВЦ 14-46 №6,3 в соответствии с ТУ У 29.2-41569120-01-2017.

Наиболее распространенные модели:

  • ВЦ 14-46-6,3   (ВЦ 14-46 №6,3)
  • ВР 280-46-6,3   (ВР 280-75 №6,3)
  • ВР 287-46-6,3   (ВР 287-46 №6,3)
  • ВР 288-46-6,3   (ВР 288-46 №6,3)
  • ВР 15-45-6,3   (ВР 15-45 №6,3)
  • ВР 300-45-6,3   (ВР 300-45 №6,3)


Направление вращения вентилятора ВЦ 14-46-6,3 и углы поворота корпуса улитки

Направление и угол поворота корпуса центробежного вентилятора ВЦ 14-46

Обозначения на схеме

ПР - правое вращение вентилятора: ВЦ 14-46 №6,3 (правый)
ЛЕВ - левое вращение вентилятора: ВЦ 14-46 №6,3 (левый)
0°...315° - угол поворота корпуса вентилятора


Как определить направление вращения

Направление корпуса вентилятора соответствует направлению вращения рабочего колеса и определяется СО СТОРОНЫ ВСАСЫВАНИЯ ВОЗДУХА:

  • вращение ПРАВОЕ - если спираль улитки направлена ЗА часовой стрелкой
  • вращение ЛЕВОЕ - если спираль улитки направлена ПРОТИВ часовой стрелки


Углы поворота корпуса ВЦ-14-46-6,3

Все центробежные вентиляторы ВЦ14-46-6,3 имеют возможность изменения угла поворота улитки. Это существенно упрощает монтаж как самого вентилятора, так и подводимых к нему воздуховодов. Поворачиваться улитка может на угол кратный 45°.



Технические параметры ВЦ 14 46 6,3

Центробежный
вентилятор
Электродвигатель Параметры вентилятора в рабочей зоне Виброизоляторы Вес Габаритные размеры
Длина × Ширина × Высота
Марка Мощность Частота вращения Производительность Давление Тип К-во
кВт об/мин м³/ч Па шт. кг мм
ВЦ 14-46 №6,3
Схема 1
АИР132М8 5,5 750 14 200 900 ДО41 6 198 970max×1147×1184
АИР160S8 7,5 750 18 300 950 ДО41 6 237
АИР160М8 11 750 25 000 980 ДО41 6 262
АИР180М8 15 750 26 200 980 ДО41 6 284
АИР160S6 11 1 000 16 100 1 520 ДО41 6 237
АИР160М6 15 1 000 23 000 1 690 ДО41 6 267
АИР180М6 18,5 1 000 27 200 1 700 ДО41 6 272
АИР200М6 22 1 000 29 300 1 700 ДО41 6 307
АИР200L6 30 1 000 35 000 1 700 ДО42 6 337
АИР225М6 37 1 000 38 200 1 760 ДО42 6 472


Конструктивные особенности ВЦ-14-46-6,3 (запчасти к вентилятору)

Узлы вентилятора ВЦ 14-46 №6,3

  • Корпус вентилятора ВЦ 14-46 №6,3 (улитка)
    Корпус металлический, сварной, спиральной формы. Правого или левого вращения. Имеет круглый входной и квадратный выходной патрубки с присоединительными фланцами. Улитку можно переставлять (перекручивать) на раме, тем самым изменяя направление выхода воздуха из вентилятора согласно ГОСТ 5976. Углы поворота корпуса соответствуют количеству присоединительных болтов, приваренных к нему по окружности. Именно на этих болтах и меняется положение улитки вентилятора на раме.

  • Рабочее колесо вентилятора ВЦ 14-46 №6,3
    Рабочее колесо (или "беличье колесо") металлическое, сварное, правого или левого вращения. Насаживается непосредственно на вал электродвигателя. Имеет 32 загнутых вперед лопаток. Динамически сбалансированное. Диаметр рабочего колеса 630 мм (D=1,0×). Бывают модификации с большим и меньшим диаметром на 5% и 10% (D=0,9×, D=0,95×, D=1,05×Dн, D=1,1×), но изготавливаются только под заказ.

  • Электродвигатель АИР для улитки ВЦ 14-46 №6,3
    Электродвигатель устанавливается на станине, или, в отдельных случаях, может крепиться к корпусу вентилятора. Для комплектации ВЦ 14-46-6,3 подходят двигатели мощностью от 5,5 до 15 кВт с частотой вращения 750 об/мин и двигатели от 11 до 37 кВт с частотой 1000 об/мин. Общепромышленные асинхронные электродвигатели с короткозамкнутым ротором серии АИР в преимущественном большинстве случаев входят в базовую комплектацию вентилятора. Но в зависимости от условий эксплуатации может быть установлен электромотор другой серии.

  • Станина вентилятора
    Станина металлическая, сварная. К ней крепятся все основные узлы центробежного вентилятора. Для крепления к монтажной поверхности в раме предусмотрены отверстия под виброизоляторы. Используются виброизоляторы ДО41 или ДО42 в количестве 6 шт.

  • Клино-ременная передача (для схемы 5)
    Состоит из клиновых ремней и шкивов.

  • Подшипниковый узел c промежуточным валом (для схемы 5)
    Установлены долговечные французкие подшипниковые узлы SNR. Они используются вместо давно устаревших и непрактичных маслянных ванн.


ВЫ МОЖЕТЕ ОТДЕЛЬНО ЗАКАЗАТЬ КАЖДЫЙ ИЗ УЗЛОВ ВЕНТИЛЯТОРА ВЦ 14-46 №6,3
СВЯЖИТЕСЬ С МЕНЕДЖЕРОМ



Материал корпуса и рабочего колеса

  • Углеродистая сталь
    Стандартное исполнение, используется в общепромышленной вентиляции.

  • Нержавеющая сталь
    Коррозионностойкое исполнение, используется для организации общей и локальной вентиляции в пищевой промышленности, химической промышленности и других сферах, где повышенная агрессивность рабочей среды.

  • Разнородные металлы
    Взрывозащищенное исполнение, используется для вентиляции в пылеугольных шахтах, нефтеперерабатывающих заводах и др.

  • Алюминиевые сплавы
    Взрывозащищенное исполнение, используется для вентиляции в пылеугольных шахтах, нефтеперерабатывающих заводах и др.


Исполнение вентилятора ВЦ 14-46 №6,3

Схема 1 - рабочее колесо центробежного вентилятора насажено непосредственно на вал электродвигателя.

Схема 5 (ОПЦИЯ) - передача крутящего момента от электродвигателя на рабочее колесо вентилятора осуществляется через клино-ременную передачу, которая состоит из набора клиновых ремней, шкивов и промежуточного вала установленного на подшипниковых узлах SNR.

Что дает 5-я схема:

  • можно корректировать передаточное число (а как следствие - частоту вражения рабочего колеса и производительность вентилятора), подбирая соответствующие размеры шкивов;
  • клиновые ремни способствуют "сглаженному" и безопасному пуску/остановке вентилятора и электродвигателя, что особенно актуально в случае внезапного выхода из строя одного из них.


Преимущества наших промышленных вентиляторов

  • надежность конструкции
  • увеличенная производительность
  • низкие эксплуатационные затраты
  • высокое качество используемых материалов
  • высокая точность балансировки рабочего колеса
  • комплектация качественными электродвигателями
  • порошковая покраска узлов вентилятора
  • доступная цена


Рабочее колесо вентилятора ВЦ 14-46 №6,3

Фото рабочего колеса центробежного вентилятора ВЦ 14-46

Особенности

В базовом исполнении рабочее колесо изготавливается из углеродистой стали и покрывается полимерно-порошковой краской. Состоит из:

  • 32 загнутых вперед лопаток;
  • переднего кольцеобразного диска;
  • заднего цельного диска с вваренной посредине ступицей.


Диаметр рабочего колеса 630 мм (D=1,0×). Бывают модификации с большим и меньшим диаметром на 5% и 10%, но изготавливаются только под заказ.

Изготовленное колесо всегда проходит статическую балансировку. Динамическая балансировка проводится на полностью собранном вентиляторе.



Габаритные и присоединительные размеры радиального вентилятора ВЦ 14-46 6.3

Чертеж схемы исполнения 1

Чертеж ВЦ 14-46 №6,3 схема 1 - Вид спереди
Чертеж ВЦ 14-46 №6,3 схема 1 - Вид сбоку
Чертеж ВЦ 14-46 №6,3 схема 1 - Вид сверху



Чертеж схемы исполнения 5.1

Чертеж ВЦ 14-46 №6,3 схема 5.1 - Вид спереди
Чертеж ВЦ 14-46 №6,3 схема 5.1 - Вид сбоку
Чертеж ВЦ 14-46 №6,3 схема 5.1 - Вид сверху



Чертеж схемы исполнения 5.2

Чертеж ВЦ 14-46 №6,3 схема 5.2 - Вид спереди
Чертеж ВЦ 14-46 №6,3 схема 5.2 - Вид сбоку и сверху


График (диаграмма) аэродинамики вентилятора ВЦ 14-46 6,3

Аэродинамика центробежного вентилятора ВЦ 14-46 №6,3

Поиск рабочей точки ВЦ 14-46 №6,3
производительность и давление

На графике представлены кривые мощности возможных комплектуемых электродвигателей, а также кривые количества оборотов. Для определения параметров того или иного комплекта вентилятора ВЦ 14-46-6,3 нужно найти пересечение кривой мощности электродвигателя (кВт) и кривой количества оборотов (об/мин). Точка пересечения и будет являться рабочей точкой вентилятора - соответственно отложив на горизонтальную ось вниз - значение производительности (м³/час) и на вертикальную ось - значение напора (Па).

В случае, если кривая мощности электродвигателя лежит выше кривой количества оборотов, нужно кривую мощности опустить параллельно вниз (взяв по крайним точкам) до пересечения с кривой оборотов, что и будет являться рабочей точкой.

В случае, если кривая мощности лежит ниже чем кривая количества оборотов, то данный электродвигатель не комплектуется с вентилятором, в противном случае он просто не выдержит нагрузки и выйдет из строя.

Если у Вас возникли сложности с определением технических характеристик вентилятора ВЦ 14-46 №6,3, просто наберите нас на горячую линию (044) 334-44-27 и наши специалисты с радостью помогут Вам!



Купить центробежный вентилятор ВЦ 14-46 №6,3 в Киеве или с доставкой по Украине

Перед тем, как купить вентилятор ВЦ 14-46 6-3 (схема 1 или схема 5) нужно понимать в чем расшифровка маркировки - центробежный вентилятор (ВЦ) среднего давления (14-46) с диаметром рабочего колеса 630 мм.

На сайте представлена вся информация: техническая характеристика, вес, аэродинамика, схема исполнения, его габариты. Можно ознакомится со всеми конструктивными особенностями вентилятора (узлы вентилятора, материал корпуса и рабочего колеса). Наши специалисты усовершенствовали чертежи исполнения, где представлены все габаритные и присоединительные размеры радиального вентилятора ВЦ 14-46-6 -3.

Завод ПК «Системакс» вырабатывает оборудование высочайшего качества с порошковой покраской (желтый, синий цвета). Производитель доставляет вентилятор не только по территории Украины, компания также работает на экспорт в разные страны мира - Молдова, Грузия, Беларусь, Казахстан. Дутьевой вентилятор, вытяжной вентилятор, усиленный вентилятор - для нас не составит проблем изготовить оборудование по вашим индивидуальным заказам с разными конструктивными особенностями.

Радиальный вентилятор ВЦ 14 46 6 3 купить у нас можно позвонив по одному из указанных номеров. Наши Лучшие менеджеры подскажут Вам с выбором и дадут ответ на все вопросы. Можно оформить заказ на сайте, тратя на это минимальное количество времени.

Замена вентилятора проводиться также с помощью наших менеджеров, подбирают полностью идентичный вентилятор. К каждому заказу в обязательном порядке предоставляется паспорт, инструкция по эксплуатации и вся необходимая документация. Установка вентилятора, меры безопасности, монтаж, его конструкция - все это описано в паспорте.
