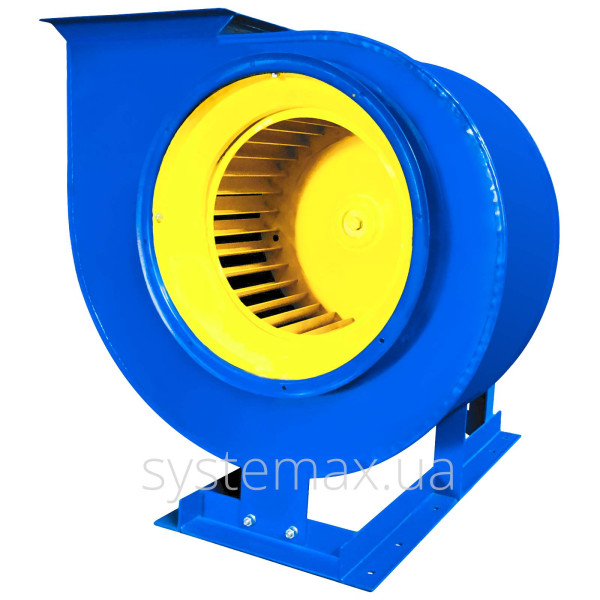

ВЦ 14-46 №5 вентилятор центробежный
ВЦ 14-46 №5 вентилятор центробежный без электродвигателя
12 000 грн с НДС
×
Мы Вам перезвоним!
ВЦ 14-46 №5 вентилятор центробежный
ВЦ 14-46 №5 вентилятор центробежный
×
Мы Вам ответим!
ВЦ 14-46 №5 вентилятор центробежный
ВЦ 14-46 №5 вентилятор центробежный
+38 (044) 334-44-27
+38 (044) 424-74-74
+38 (067) 948-88-87
+38 (050) 888-93-83
info@systemax.ua
+38 (063) 995-99-09
Visa Mastercard Приват24 Новая Почта
Другие модели:
ВЦ 14-46 №2
3 120 грн
ВЦ 14-46 №2,5
3 120 грн
ВЦ 14-46 №3,15
4 320 грн
ВЦ 14-46 №4
7 200 грн
ВЦ 14-46 №5 (сх. 5)
договорная
ВЦ 14-46 №6,3
19 200 грн
ВЦ 14-46 №6,3 (сх. 5)
договорная
ВЦ 14-46 №8
33 600 грн
ВЦ 14-46 №8 (сх. 5)
договорная
Каталог ВЦ 14-46

Характеристики вентилятора ВЦ 14-46 No5

Основные характеристики

  • вентилятор центробежный (радиальный) среднего давления;
  • материал углеродистая сталь
    (под заказ - алюминий, нержавеющая сталь, разнородные металлы);
  • возможность поворота улитки с шагом 45°;
  • вращение рабочего колеса левое или правое;
  • конструктивное исполнение:
    схема 1 - рабочее колесо на валу электродвигателя,
    схема 2 (ОПЦИЯ) - привод через промвал и ременную передачу;
  • комплектация электродвигателями можностью 3 ... 37 кВт;
  • диаметр рабочего колеса 500 мм;
  • количество лопаток рабочего колеса 32 шт.;
  • производительность 900 ... 27000 м³/час;
  • рабочее давление 550 ... 2925 Па;
  • температура рабочей среды до 80°С;
  • напряжение сети 380 В.


Аналоги центробежных вентиляторов ВЦ 14-46 №5

Некоторые производители вентиляционного оборудования Украины изготавливают аналоги ВЦ 14-46 №5 в соответствии с ТУ У 29.2-36342124-01-2017.

Наиболее распространенные модели:

  • ВЦ 14-46-5   (ВЦ 14-46 №5)
  • ВР 280-46-5   (ВР 280-75 №5)
  • ВР 287-46-5   (ВР 287-46 №5)
  • ВР 288-46-5   (ВР 288-46 №5)
  • ВР 15-45-5   (ВР 15-45 №5)
  • ВР 300-45-5   (ВР 300-45 №5)


Направление вращения вентилятора ВЦ 14-46-5 и углы поворота корпуса улитки

Направление и угол поворота корпуса центробежного вентилятора ВЦ 14-46

Обозначения на схеме

ПР - правое вращение вентилятора: ВЦ 14-46 №5 (правый)
ЛЕВ - левое вращение вентилятора: ВЦ 14-46 №5 (левый)
0°...315° - угол поворота корпуса вентилятора


Как определить направление вращения

Направление корпуса вентилятора соответствует направлению вращения рабочего колеса и определяется СО СТОРОНЫ ВСАСЫВАНИЯ ВОЗДУХА:

  • вращение ПРАВОЕ - если спираль улитки направлена ЗА часовой стрелкой
  • вращение ЛЕВОЕ - если спираль улитки направлена ПРОТИВ часовой стрелки


Углы поворота корпуса ВЦ-14-46-5

Все центробежные вентиляторы ВЦ14-46-5 имеют возможность изменения угла поворота улитки. Это существенно упрощает монтаж как самого вентилятора, так и подводимых к нему воздуховодов. Поворачиваться улитка может на угол кратный 45°.



Технические параметры ВЦ 14 46 5

Центробежный
вентилятор
Электродвигатель Параметры вентилятора в рабочей зоне Виброизоляторы Вес Габаритные размеры
Длина × Ширина × Высота
Марка Мощность Частота вращения Производительность Давление Тип К-во
кВт об/мин м³/ч Па шт. кг мм
ВЦ 14-46 №5
Схема 1
АИР112МВ6 3 750 10 800 565 ДО40 4 126 822max×918×953
АИР132S8 4 750 14 000 550 ДО40 4 155
АИР132М8 5,5 750 17 000 600 ДО40 4 163
АИР112МВ6 4 1 000 9 000 1 060 ДО40 4 123
АИР132S6 5,5 1 000 14 000 1 100 ДО40 4 148
АИР132М6 7,5 1 000 15 000 1 180 ДО40 4 160
АИР160S6 11 1 000 18 000 1 200 ДО40 4 214
АИР132М4 11 1 500 13 000 2 300 ДО40 4 161
АИР160S4 15 1 500 15 200 2 500 ДО41 4 211
АИР160М4 18,5 1 500 17 000 2 570 ДО41 4 215
АИР180S4 22 1 500 19 500 2 725 ДО41 4 250
АИР180М4 30 1 500 23 000 2 800 ДО41 4 263
АИР200М4 37 1 500 27 000 2 925 ДО41 4 320


Конструктивные особенности ВЦ-14-46-5 (запчасти к вентилятору)

Узлы вентилятора ВЦ 14-46 №5

  • Корпус вентилятора ВЦ 14-46 №5 (улитка)
    Корпус металлический, сварной, спиральной формы. Правого или левого вращения. Имеет круглый входной и квадратный выходной патрубки с присоединительными фланцами. Улитку можно переставлять (перекручивать) на раме, тем самым изменяя направление выхода воздуха из вентилятора согласно ГОСТ 5976. Углы поворота корпуса соответствуют количеству присоединительных болтов, приваренных к нему по окружности. Именно на этих болтах и меняется положение улитки вентилятора на раме.

  • Рабочее колесо вентилятора ВЦ 14-46 №5
    Рабочее колесо (или "беличье колесо") металлическое, сварное, правого или левого вращения. Насаживается непосредственно на вал электродвигателя. Имеет 32 загнутых вперед лопаток. Динамически сбалансированное. Диаметр рабочего колеса 500 мм (D=1,0×). Бывают модификации с большим и меньшим диаметром на 5% и 10% (D=0,9×, D=0,95×, D=1,05×Dн, D=1,1×), но изготавливаются только под заказ.

  • Электродвигатель АИР для улитки ВЦ 14-46 №5
    Электродвигатель устанавливается на станине, или, в отдельных случаях, может крепиться к корпусу вентилятора. Для комплектации ВЦ 14-46-5 подходят двигатели мощностью от 3 до 5,5 кВт на 750 об/мин, от 4 до 11 кВт на 1000 об/мин и от 11 до 37 кВт на 1500 об/мин. Общепромышленные асинхронные электродвигатели с короткозамкнутым ротором серии АИР в преимущественном большинстве случаев входят в базовую комплектацию вентилятора. Но в зависимости от условий эксплуатации может быть установлен электромотор другой серии.

  • Станина вентилятора
    Станина металлическая, сварная. К ней крепятся все основные узлы центробежного вентилятора. Для крепления к монтажной поверхности в раме предусмотрены отверстия под виброизоляторы. Используются виброизоляторы ДО40 или ДО41 в количестве 4 шт.

  • Клино-ременная передача (для схемы 5)
    Состоит из клиновых ремней и шкивов.

  • Подшипниковый узел c промежуточным валом (для схемы 5)
    Установлены долговечные французкие подшипниковые узлы SNR. Они используются вместо давно устаревших и непрактичных маслянных ванн.


ВЫ МОЖЕТЕ ОТДЕЛЬНО ЗАКАЗАТЬ КАЖДЫЙ ИЗ УЗЛОВ ВЕНТИЛЯТОРА ВЦ 14-46 №5
СВЯЖИТЕСЬ С МЕНЕДЖЕРОМ



Материал корпуса и рабочего колеса

  • Углеродистая сталь
    Стандартное исполнение, используется в общепромышленной вентиляции.

  • Нержавеющая сталь
    Коррозионностойкое исполнение, используется для организации общей и локальной вентиляции в пищевой промышленности, химической промышленности и других сферах, где повышенная агрессивность рабочей среды.

  • Разнородные металлы
    Взрывозащищенное исполнение, используется для вентиляции в пылеугольных шахтах, нефтеперерабатывающих заводах и др.

  • Алюминиевые сплавы
    Взрывозащищенное исполнение, используется для вентиляции в пылеугольных шахтах, нефтеперерабатывающих заводах и др.


Исполнение вентилятора ВЦ 14-46 №5

Схема 1 - рабочее колесо центробежного вентилятора насажено непосредственно на вал электродвигателя.

Схема 5 (ОПЦИЯ) - передача крутящего момента от электродвигателя на рабочее колесо вентилятора осуществляется через клино-ременную передачу, которая состоит из набора клиновых ремней, шкивов и промежуточного вала установленного на подшипниковых узлах SNR.

Что дает 5-я схема:

  • можно корректировать передаточное число (а как следствие - частоту вражения рабочего колеса и производительность вентилятора), подбирая соответствующие размеры шкивов;
  • клиновые ремни способствуют "сглаженному" и безопасному пуску/остановке вентилятора и электродвигателя, что особенно актуально в случае внезапного выхода из строя одного из них.


Преимущества наших промышленных вентиляторов

  • надежность конструкции
  • увеличенная производительность
  • низкие эксплуатационные затраты
  • высокое качество используемых материалов
  • высокая точность балансировки рабочего колеса
  • комплектация качественными электродвигателями
  • порошковая покраска узлов вентилятора
  • доступная цена


Габаритные и присоединительные размеры радиального вентилятора ВЦ 14-46-5

Чертеж схемы исполнения 1

Чертеж ВЦ 14-46 №5 схема 1 - Вид спереди
Чертеж ВЦ 14-46 №5 схема 1 - Вид сбоку
Чертеж ВЦ 14-46 №5 схема 1 - Вид сверху



Чертеж схемы исполнения 5.1

Чертеж ВЦ 14-46 №5 схема 5.1 - Вид спереди
Чертеж ВЦ 14-46 №5 схема 5.1 - Вид сбоку
Чертеж ВЦ 14-46 №5 схема 5.1 - Вид сверху



Чертеж схемы исполнения 5.2

Чертеж ВЦ 14-46 №5 схема 5.2 - Вид спереди
Чертеж ВЦ 14-46 №5 схема 5.2 - Вид сбоку и сверху


График (диаграмма) аэродинамики вентилятора ВЦ 14-46 5

Аэродинамика центробежного вентилятора ВЦ 14-46 №5

Поиск рабочей точки ВЦ 14-46 №5
производительность и давление

На графике представлены кривые мощности возможных комплектуемых электродвигателей, а также кривые количества оборотов. Для определения параметров того или иного комплекта вентилятора ВЦ 14-46-5 нужно найти пересечение кривой мощности электродвигателя (кВт) и кривой количества оборотов (об/мин). Точка пересечения и будет являться рабочей точкой вентилятора - соответственно отложив на горизонтальную ось вниз - значение производительности (м³/час) и на вертикальную ось - значение напора (Па).

В случае, если кривая мощности электродвигателя лежит выше кривой количества оборотов, нужно кривую мощности опустить параллельно вниз (взяв по крайним точкам) до пересечения с кривой оборотов, что и будет являться рабочей точкой.

В случае, если кривая мощности лежит ниже чем кривая количества оборотов, то данный электродвигатель не комплектуется с вентилятором, в противном случае он просто не выдержит нагрузки и выйдет из строя.

Если у Вас возникли сложности с определением технических характеристик вентилятора ВЦ 14-46 №5, просто наберите нас на горячую линию (044) 383-27-33 и наши специалисты с радостью помогут Вам!



Центробежный вентилятор ВЦ 14-46 №5 в Киеве или с доставкой по Украине

В промышленных компаниях часто получается так, что клиентам трудно самостоятельно разобраться с информацией и достаточно легко запутаться в технических особенностях. Производитель ПК «Системакс» думает о Вас и представляет всю необходимую информацию о вентиляторе ВЦ 14-46-5 в понятном формате. Только у нас на сайте вы найдете схему исполнения (схема 1 и схема 5) представленную в виде чертежа, усовершенствованного нашими специалистами, где понятно какие же размеры и габариты оборудования. Создана специальная таблица, где указаны все технические характеристики (вес, давление, производительность, мощность и другие), чтобы Вы легко могли сравнить их и выбрать нужный вариант.

Необходимо разбираться в чем расшифровка маркировки вентилятора ВЦ 14 46 5 - центробежный вентилятор (ВЦ) среднего давления (14-46) с диаметром рабочего колеса 500 мм (№5). При изготовлении применяется порошковая покраска (желтый и синий цвета). Важным вопросом является установка вентилятора. Чтобы не возникало никаких проблем установка и монтаж вентилятора описаны в паспорте.

Купить вентилятор ВЦ 14-46 5 можно оформив заказ на сайте. Наши менеджеры всегда готовы помочь Вам в выборе и ответят на все вопросы. Замена вентилятора не составит проблем, наши специалисты помогают с подбором идентичного оборудования. Оформляем заказ на вентиляторы с особыми конструктивными особенностями (дутьевой вентилятор, усиленный вентилятор, вытяжной вентилятор).

Завод ПК СИСТЕМАКС предлагает наиболее выгодные условия: хорошая цена, высшее качество, быстрые сроки поставки и лучшее обслуживание. Компания также работает на экспорт - Молдова, Грузия, Казахстан, Беларусь. Всегда точно контролируем доставку и помогаем с оформлением всех таможенных документов.
